Alfa Romeo 159 2009 Manual de Uso e Manutenção (in Portuguese)

139
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

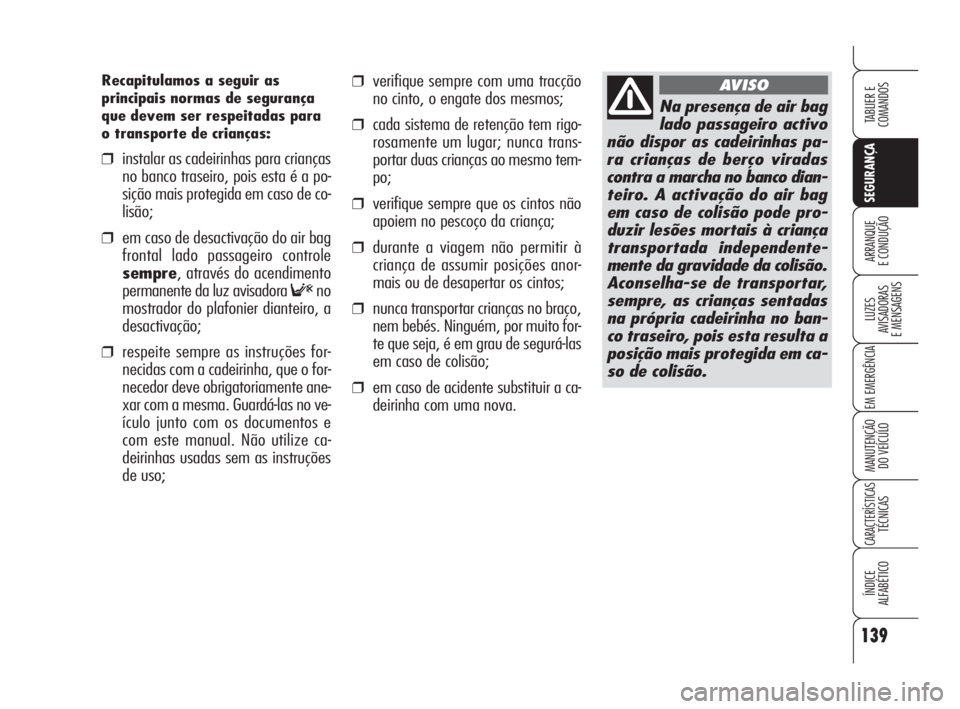

❒verifique sempre com uma tracção
no cinto, o engate dos mesmos;
❒cada sistema de retenção tem rigo-
rosamente um lugar; nunca trans-
portar duas crianças ao mesmo tem-
po;
❒verifique sempre que os cintos não
apoiem no pescoço da criança;
❒durante a viagem não permitir à
criança de assumir posições anor-
mais ou de desapertar os cintos;
❒nunca transportar crianças no braço,
nem bebés. Ninguém, por muito for-
te que seja, é em grau de segurá-las
em caso de colisão;
❒em caso de acidente substituir a ca-
deirinha com uma nova.
Recapitulamos a seguir as
principais normas de segurança
que devem ser respeitadas para
o transporte de crianças:
❒instalar as cadeirinhas para crianças
no banco traseiro, pois esta é a po-
sição mais protegida em caso de co-
lisão;
❒em caso de desactivação do air bag
frontal lado passageiro controle
sempre, através do acendimento
permanente da luz avisadora
Fno
mostrador do plafonier dianteiro, a
desactivação;
❒respeite sempre as instruções for-
necidas com a cadeirinha, que o for-
necedor deve obrigatoriamente ane-
xar com a mesma. Guardá-las no ve-
ículo junto com os documentos e
com este manual. Não utilize ca-
deirinhas usadas sem as instruções
de uso;
Na presença de air bag
lado passageiro activo
não dispor as cadeirinhas pa-
ra crianças de berço viradas
contra a marcha no banco dian-
teiro. A activação do air bag
em caso de colisão pode pro-
duzir lesões mortais à criança
transportada independente-
mente da gravidade da colisão.
Aconselha-se de transportar,
sempre, as crianças sentadas
na própria cadeirinha no ban-
co traseiro, pois esta resulta a
posição mais protegida em ca-
so de colisão.
AVISO
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 139

140
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Montar a cadeirinha so-
mente com o veículo pa-
rado. A cadeirinha é correcta-
mente ancorada nos suportes de
predisposição quando se sentem
os estalidos que certificam o en-
gate. Respeite sempre as ins-
truções de montagem, desmon-
tagem e posicionamento, que o
Fabricante da cadeirinha deve
fornecer com a mesma.
AVISO

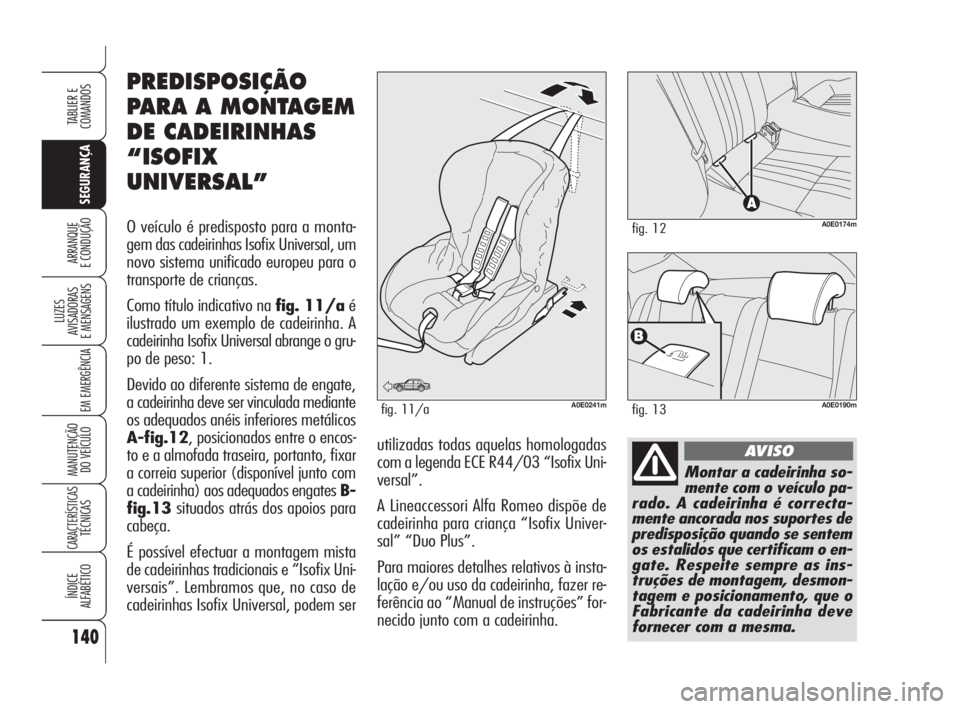

PREDISPOSIÇÃO
PARA A MONTAGEM
DE CADEIRINHAS
“ISOFIX
UNIVERSAL”
O veículo é predisposto para a monta-
gem das cadeirinhas Isofix Universal, um
novo sistema unificado europeu para o
transporte de crianças.
Como título indicativo na fig. 11/aé
ilustrado um exemplo de cadeirinha. A
cadeirinha Isofix Universal abrange o gru-
po de peso: 1.
Devido ao diferente sistema de engate,
a cadeirinha deve ser vinculada mediante
os adequados anéis inferiores metálicos
A-fig.12, posicionados entre o encos-
to e a almofada traseira, portanto, fixar
a correia superior (disponível junto com
a cadeirinha) aos adequados engates B-
fig.13situados atrás dos apoios para
cabeça.
É possível efectuar a montagem mista
de cadeirinhas tradicionais e “Isofix Uni-
versais”. Lembramos que, no caso de
cadeirinhas Isofix Universal, podem serutilizadas todas aquelas homologadas
com a legenda ECE R44/03 “Isofix Uni-
versal”.
A Lineaccessori Alfa Romeo dispõe de
cadeirinha para criança “Isofix Univer-
sal” “Duo Plus”.
Para maiores detalhes relativos à insta-
lação e/ou uso da cadeirinha, fazer re-
ferência ao “Manual de instruções” for-
necido junto com a cadeirinha.A0E0174mfig. 12
fig. 11/a
A0E0241mA0E0190mfig. 13
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 140

141
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

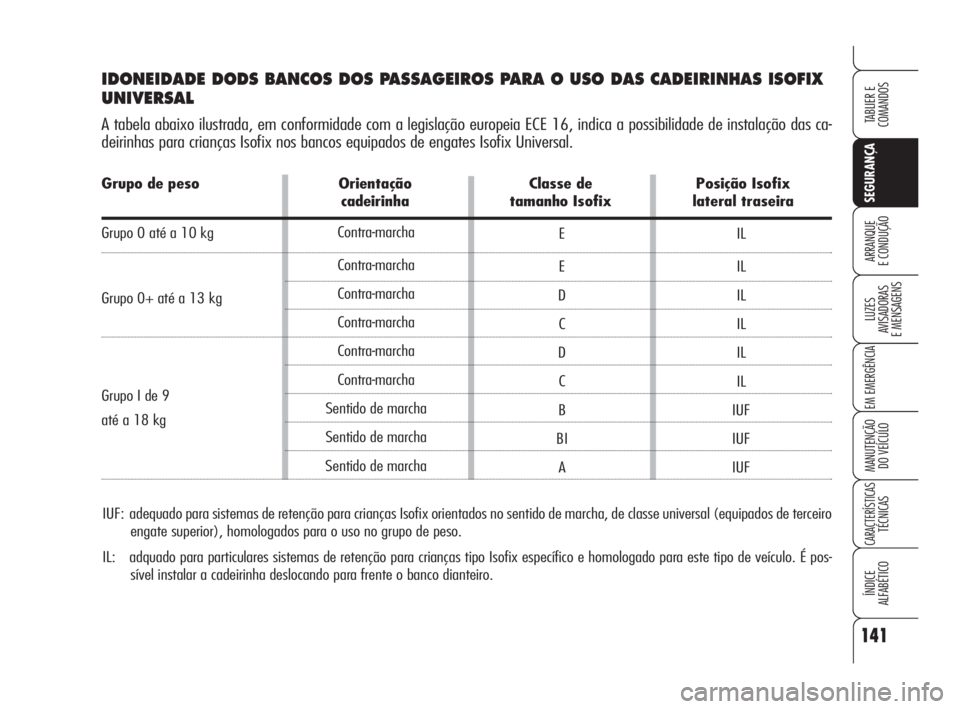

IDONEIDADE DODS BANCOS DOS PASSAGEIROS PARA O USO DAS CADEIRINHAS ISOFIX
UNIVERSAL
A tabela abaixo ilustrada, em conformidade com a legislação europeia ECE 16, indica a possibilidade de instalação das ca-
deirinhas para crianças Isofix nos bancos equipados de engates Isofix Universal.
IUF: adequado para sistemas de retenção para crianças Isofix orientados no sentido de marcha, de classe universal (equipados de terceiro
engate superior), homologados para o uso no grupo de peso.
IL: adquado para particulares sistemas de retenção para crianças tipo Isofix específico e homologado para este tipo de veículo. É pos-
sível instalar a cadeirinha deslocando para frente o banco dianteiro.
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Sentido de marcha
Sentido de marcha
Sentido de marchaE
E
D
C
D
C
B
BI
AIL
IL
IL
IL
IL
IL
IUF
IUF
IUF Grupo de peso Orientação Classe de Posição Isofix
cadeirinha tamanho Isofix lateral traseira
Grupo 0 até a 10 kg
Grupo 0+ até a 13 kg
Grupo I de 9
até a 18 kg
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 141

142
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO Não aplique adesivos
ou outros objectos no
volante, no cover do air bag la-
do passageiro ou no revesti-
mento lateral do lado tecto.
Não pôr objectos no tablier la-
do passageiro (por ex. tele-
móveis) porque pode interferir
com a correcta abertura do air
bag passageiro e ser lesivos
aos ocupantes do veículo.
AVISO

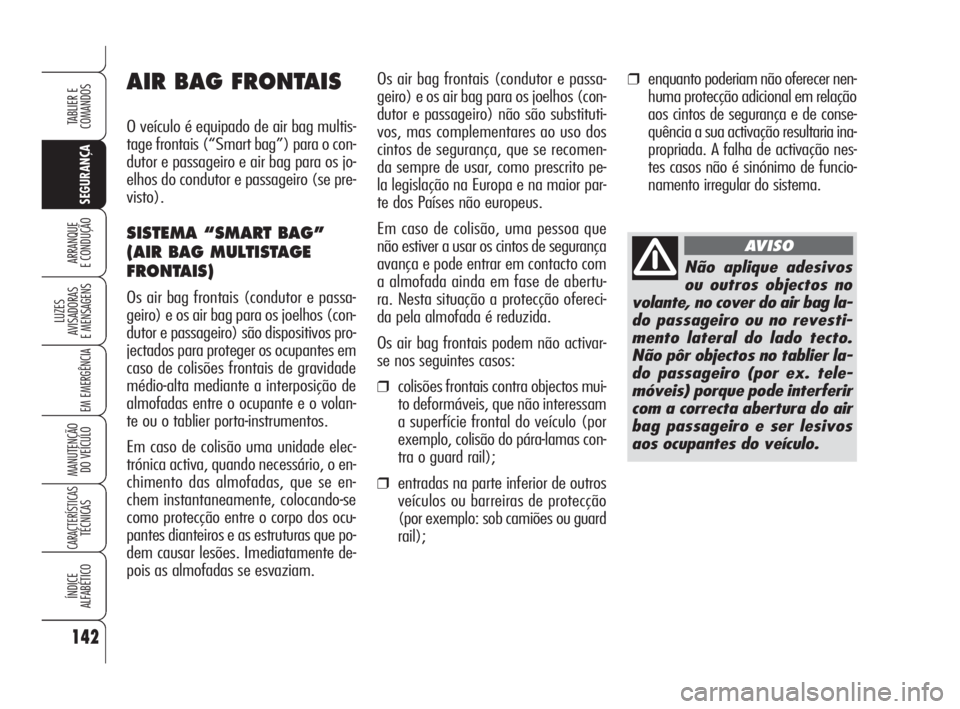

AIR BAG FRONTAIS
O veículo é equipado de air bag multis-
tage frontais (“Smart bag”) para o con-
dutor e passageiro e air bag para os jo-
elhos do condutor e passageiro (se pre-
visto).
SISTEMA “SMART BAG”
(AIR BAG MULTISTAGE
FRONTAIS)
Os air bag frontais (condutor e passa-
geiro) e os air bag para os joelhos (con-
dutor e passageiro) são dispositivos pro-
jectados para proteger os ocupantes em
caso de colisões frontais de gravidade
médio-alta mediante a interposição de
almofadas entre o ocupante e o volan-
te ou o tablier porta-instrumentos.
Em caso de colisão uma unidade elec-
trónica activa, quando necessário, o en-
chimento das almofadas, que se en-
chem instantaneamente, colocando-se
como protecção entre o corpo dos ocu-
pantes dianteiros e as estruturas que po-
dem causar lesões. Imediatamente de-
pois as almofadas se esvaziam.
❒enquanto poderiam não oferecer nen-
huma protecção adicional em relação
aos cintos de segurança e de conse-
quência a sua activação resultaria ina-
propriada. A falha de activação nes-
tes casos não é sinónimo de funcio-
namento irregular do sistema. Os air bag frontais (condutor e passa-
geiro) e os air bag para os joelhos (con-
dutor e passageiro) não são substituti-
vos, mas complementares ao uso dos
cintos de segurança, que se recomen-
da sempre de usar, como prescrito pe-
la legislação na Europa e na maior par-
te dos Países não europeus.
Em caso de colisão, uma pessoa que
não estiver a usar os cintos de segurança
avança e pode entrar em contacto com
a almofada ainda em fase de abertu-
ra. Nesta situação a protecção ofereci-
da pela almofada é reduzida.
Os air bag frontais podem não activar-
se nos seguintes casos:
❒colisões frontais contra objectos mui-
to deformáveis, que não interessam
a superfície frontal do veículo (por
exemplo, colisão do pára-lamas con-
tra o guard rail);
❒entradas na parte inferior de outros
veículos ou barreiras de protecção
(por exemplo: sob camiões ou guard
rail);
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 142

143
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

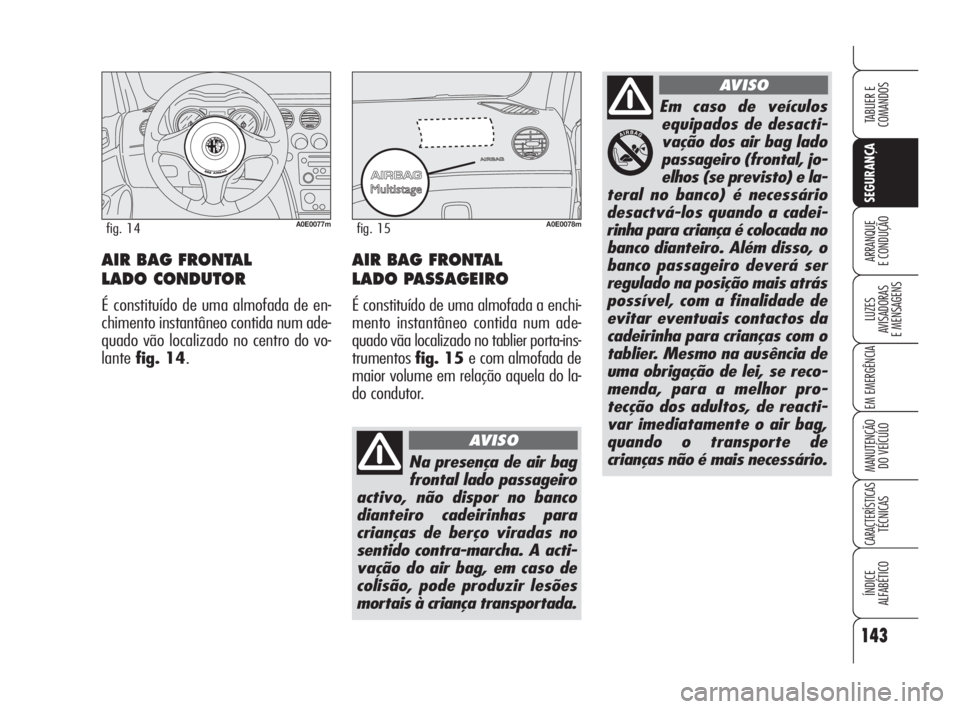

E CONDUÇÃO AIR BAG FRONTAL
LADO CONDUTOR
É constituído de uma almofada de en-
chimento instantâneo contida num ade-
quado vão localizado no centro do vo-
lantefig. 14.
A0E0077mfig. 14A0E0078mfig. 15
AIR BAG FRONTAL
LADO PASSAGEIRO
É constituído de uma almofada a enchi-
mento instantâneo contida num ade-
quado vãa localizado no tablier porta-ins-
trumentos fig. 15 e com almofada de
maior volume em relação aquela do la-
do condutor.
Na presença de air bag
frontal lado passageiro
activo, não dispor no banco
dianteiro cadeirinhas para
crianças de berço viradas no
sentido contra-marcha. A acti-
vação do air bag, em caso de
colisão, pode produzir lesões
mortais à criança transportada.
AVISO
Em caso de veículos
equipados de desacti-
vação dos air bag lado
passageiro (frontal, jo-
elhos (se previsto) e la-
teral no banco) é necessário
desactvá-los quando a cadei-
rinha para criança é colocada no
banco dianteiro. Além disso, o
banco passageiro deverá ser
regulado na posição mais atrás
possível, com a finalidade de
evitar eventuais contactos da
cadeirinha para crianças com o
tablier. Mesmo na ausência de
uma obrigação de lei, se reco-
menda, para a melhor pro-
tecção dos adultos, de reacti-
var imediatamente o air bag,
quando o transporte de
crianças não é mais necessário.
AVISO
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 143

144
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

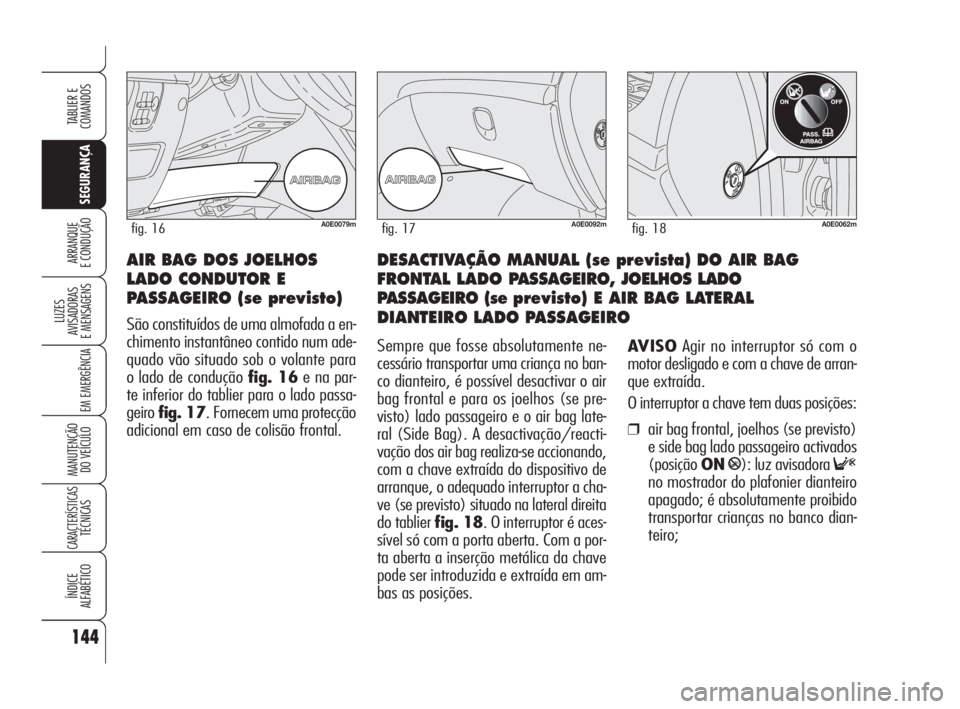

E CONDUÇÃO DESACTIVAÇÃO MANUAL (se prevista) DO AIR BAG
FRONTAL LADO PASSAGEIRO, JOELHOS LADO
PASSAGEIRO (se previsto) E AIR BAG LATERAL
DIANTEIRO LADO PASSAGEIRO AIR BAG DOS JOELHOS
LADO CONDUTOR E
PASSAGEIRO (se previsto)
São constituídos de uma almofada a en-
chimento instantâneo contido num ade-
quado vão situado sob o volante para
o lado de condução fig. 16e na par-
te inferior do tablier para o lado passa-
geirofig. 17. Fornecem uma protecção
adicional em caso de colisão frontal.
A0E0092mfig. 17A0E0079mfig. 16
Sempre que fosse absolutamente ne-
cessário transportar uma criança no ban-
co dianteiro, é possível desactivar o air
bag frontal e para os joelhos (se pre-
visto) lado passageiro e o air bag late-
ral (Side Bag). A desactivação/reacti-
vação dos air bag realiza-se accionando,
com a chave extraída do dispositivo de
arranque, o adequado interruptor a cha-
ve (se previsto) situado na lateral direita
do tablier fig. 18. O interruptor é aces-
sível só com a porta aberta. Com a por-
ta aberta a inserção metálica da chave
pode ser introduzida e extraída em am-
bas as posições.AVISOAgir no interruptor só com o
motor desligado e com a chave de arran-
que extraída.
O interruptor a chave tem duas posições:
❒air bag frontal, joelhos (se previsto)
e side bag lado passageiro activados
(posiçãoON
P): luz avisadora F
no mostrador do plafonier dianteiro
apagado; é absolutamente proibido
transportar crianças no banco dian-
teiro;
A0E0062mfig. 18
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 144

145
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
❒air bag frontal, joelhos (se previsto)
e side bag lado passageiro desacti-
vados (posição OFF
F): luz avi-
sadora
Fno mostrador do plafo-
nier dianteiro aceso; é possível trans-
portar crianças protegidas por ade-
quados sistemas de retenção no ban-
co dianteiro.
A luz avisadora
Fno mostrador do
plafonier dianteiro permanece acesa de
modo fixo até a reactivação dos air bag
lado passageiro.
A desactivação dos air bag lado passa-
geiro não inibe o funcionamento do air
bag lateral de protecção da cabeça (Win-
dow Bag).

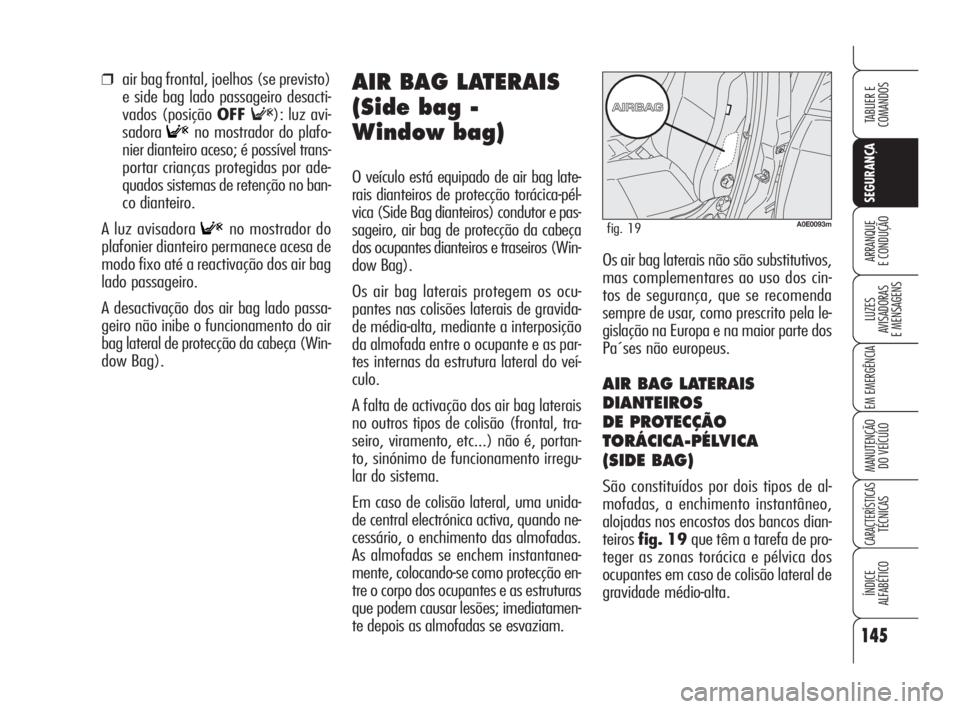

AIR BAG LATERAIS
(Side bag -
Window bag)
O veículo está equipado de air bag late-
rais dianteiros de protecção torácica-pél-
vica (Side Bag dianteiros) condutor e pas-
sageiro, air bag de protecção da cabeça
dos ocupantes dianteiros e traseiros (Win-
dow Bag).
Os air bag laterais protegem os ocu-
pantes nas colisões laterais de gravida-
de média-alta, mediante a interposição
da almofada entre o ocupante e as par-
tes internas da estrutura lateral do veí-
culo.
A falta de activação dos air bag laterais
no outros tipos de colisão (frontal, tra-
seiro, viramento, etc...) não é, portan-
to, sinónimo de funcionamento irregu-
lar do sistema.
Em caso de colisão lateral, uma unida-
de central electrónica activa, quando ne-
cessário, o enchimento das almofadas.
As almofadas se enchem instantanea-
mente, colocando-se como protecção en-
tre o corpo dos ocupantes e as estruturas
que podem causar lesões; imediatamen-
te depois as almofadas se esvaziam.Os air bag laterais não são substitutivos,
mas complementares ao uso dos cin-
tos de segurança, que se recomenda
sempre de usar, como prescrito pela le-
gislação na Europa e na maior parte dos
Pa´ses não europeus.
AIR BAG LATERAIS
DIANTEIROS
DE PROTECÇÃO
TORÁCICA-PÉLVICA
(SIDE BAG)
São constituídos por dois tipos de al-
mofadas, a enchimento instantâneo,
alojadas nos encostos dos bancos dian-
teirosfig. 19 que têm a tarefa de pro-
teger as zonas torácica e pélvica dos
ocupantes em caso de colisão lateral de
gravidade médio-alta.
A0E0093mfig. 19
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 145

146
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
AVISOA melhor protecção por parte
do sistema em caso de colisão lateral se
há mantendo uma correcta posição no
banco, permitindo neste modo um co-
rrecto desdobramento do window bag.
AVISOA activação dos air bag frontais
e/ou laterais dianteiros é possível sem-
pre que o veículo seja submetido a for-
tes colisões que interessam a zona in-
ferior do chassis, como por exemplo: co-
lisões violentas contra degraus, passeios
ou ressaltos fixos do solo, quedas do ve-
ículo em grandes buracos ou poços nas
estradais.
AVISOA entrada em função dos air
bag libera uma pequena quantidade de
pós. Estes pós não são nocivos e não in-
dicam um princípio de incêndio; além da
superficie da almofada desdobrada e o
interno do veículo podem ser cobertos
por um resíduo poeirento: esta poeira
pode irritar a pele e os olhos. No caso
de exposição lavar-se com sabão neutro
e água.Os vencimentos que são relativos à car-
ga pirotécnica e também ao contacto es-
piral estão indicados na adequada eti-
queta situada na gaveta porta-objectos.
Ao aproximar-se desta data, dirija-se aos
Serviços Autorizados Alfa Romeo para
realizar a substituição do dispositivo.
AVISONo caso de um acidente em
que tenha sido activado qualquer um
dos dispositivos de segurança, dirija-se
aos Serviços Autorizados Alfa Romeo pa-
ra substituir aqueles activados e para ve-
rificar a integridade do sistema.
Todas as intervenções de controlo, re-
paração e substituição que concernem
o air bag devem ser efectuadas nos Ser-
viços Autorizados Alfa Romeo.
Se tiver de mandar o veículo para a su-
cata, é necessário que se dirija aos Ser-
viços Autorizados Alfa Romeo para de-
sactivar o sistema, além disso, em caso
de mudança de propriedade do veículo
é indispensável que o novo proprietá-
rio entre em conhecimento dos modos
de uso e das advertências acima indi-
cadas e entre em posse do “Manual de
Uso e Manutenção”.

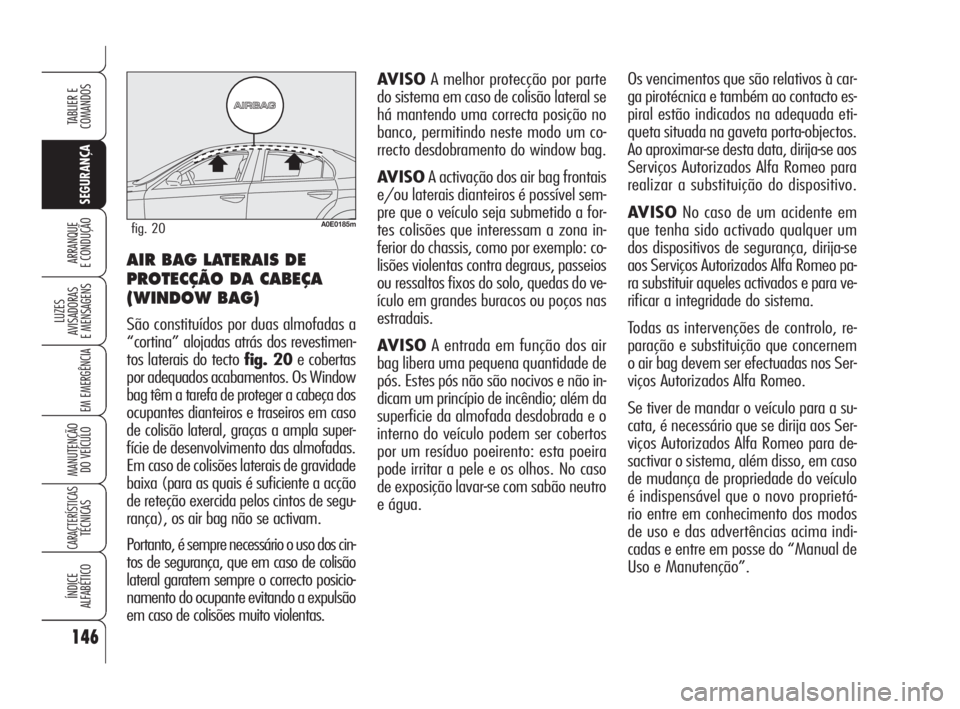

AIR BAG LATERAIS DE
PROTECÇÃO DA CABEÇA
(WINDOW BAG)
São constituídos por duas almofadas a
“cortina” alojadas atrás dos revestimen-
tos laterais do tecto fig. 20e cobertas
por adequados acabamentos. Os Window
bag têm a tarefa de proteger a cabeça dos
ocupantes dianteiros e traseiros em caso
de colisão lateral, graças a ampla super-
fície de desenvolvimento das almofadas.
Em caso de colisões laterais de gravidade
baixa (para as quais é suficiente a acção
de reteção exercida pelos cintos de segu-
rança), os air bag não se activam.
Portanto, é sempre necessário o uso dos cin-
tos de segurança, que em caso de colisão
lateral garatem sempre o correcto posicio-
namento do ocupante evitando a expulsão
em caso de colisões muito violentas.
A0E0185mfig. 20
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 146

147
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

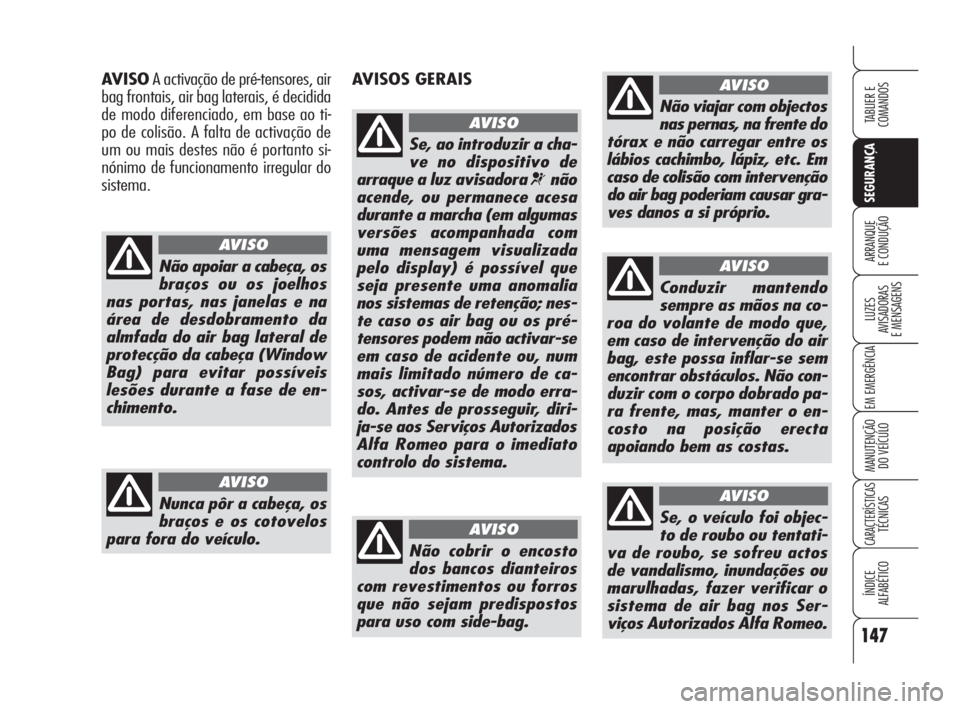

AVISOA activação de pré-tensores, air
bag frontais, air bag laterais, é decidida
de modo diferenciado, em base ao ti-
po de colisão. A falta de activação de
um ou mais destes não é portanto si-
nónimo de funcionamento irregular do
sistema.
Não apoiar a cabeça, os
braços ou os joelhos
nas portas, nas janelas e na
área de desdobramento da
almfada do air bag lateral de
protecção da cabeça (Window
Bag) para evitar possíveis
lesões durante a fase de en-
chimento.
AVISO
Nunca pôr a cabeça, os
braços e os cotovelos
para fora do veículo.
AVISO
AVISOS GERAIS
Se, ao introduzir a cha-
ve no dispositivo de
arraque a luz avisadora
¬não
acende, ou permanece acesa
durante a marcha (em algumas
versões acompanhada com
uma mensagem visualizada
pelo display) é possível que
seja presente uma anomalia
nos sistemas de retenção; nes-
te caso os air bag ou os pré-
tensores podem não activar-se
em caso de acidente ou, num
mais limitado número de ca-
sos, activar-se de modo erra-
do. Antes de prosseguir, diri-
ja-se aos Serviços Autorizados
Alfa Romeo para o imediato
controlo do sistema.
AVISO
Não cobrir o encosto
dos bancos dianteiros
com revestimentos ou forros
que não sejam predispostos
para uso com side-bag.
AVISO
Não viajar com objectos
nas pernas, na frente do
tórax e não carregar entre os
lábios cachimbo, lápiz, etc. Em
caso de colisão com intervenção
do air bag poderiam causar gra-
ves danos a si próprio.
AVISO
Conduzir mantendo
sempre as mãos na co-
roa do volante de modo que,
em caso de intervenção do air
bag, este possa inflar-se sem
encontrar obstáculos. Não con-
duzir com o corpo dobrado pa-
ra frente, mas, manter o en-
costo na posição erecta
apoiando bem as costas.
AVISO
Se, o veículo foi objec-
to de roubo ou tentati-
va de roubo, se sofreu actos
de vandalismo, inundações ou
marulhadas, fazer verificar o
sistema de air bag nos Ser-
viços Autorizados Alfa Romeo.
AVISO
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 147

148
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

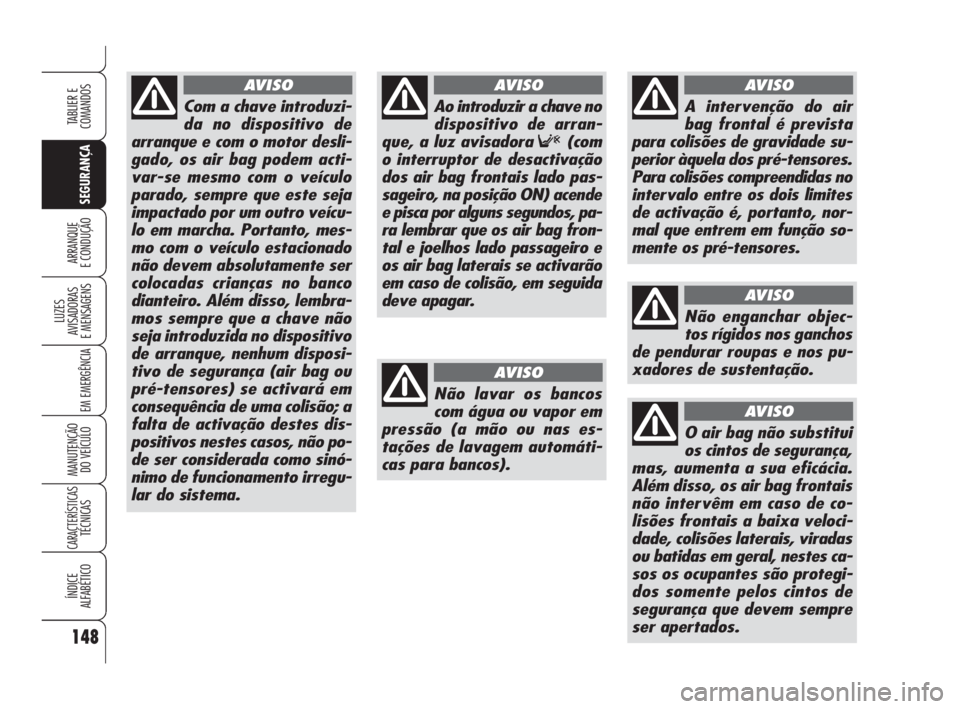

Com a chave introduzi-
da no dispositivo de
arranque e com o motor desli-
gado, os air bag podem acti-
var-se mesmo com o veículo
parado, sempre que este seja
impactado por um outro veícu-
lo em marcha. Portanto, mes-
mo com o veículo estacionado
não devem absolutamente ser
colocadas crianças no banco
dianteiro. Além disso, lembra-
mos sempre que a chave não
seja introduzida no dispositivo
de arranque, nenhum disposi-
tivo de segurança (air bag ou
pré-tensores) se activará em
consequência de uma colisão; a
falta de activação destes dis-
positivos nestes casos, não po-
de ser considerada como sinó-
nimo de funcionamento irregu-
lar do sistema.
AVISO
Não lavar os bancos
com água ou vapor em
pressão (a mão ou nas es-
tações de lavagem automáti-
cas para bancos).
AVISO
Ao introduzir a chave no
dispositivo de arran-
que, a luz avisadora
F(com
o interruptor de desactivação
dos air bag frontais lado pas-
sageiro, na posição ON) acende
e pisca por alguns segundos, pa-
ra lembrar que os air bag fron-
tal e joelhos lado passageiro e
os air bag laterais se activarão
em caso de colisão, em seguida
deve apagar.
AVISO
A intervenção do air
bag frontal é prevista
para colisões de gravidade su-
perior àquela dos pré-tensores.
Para colisões compreendidas no
intervalo entre os dois limites
de activação é, portanto, nor-
mal que entrem em função so-
mente os pré-tensores.
AVISO
Não enganchar objec-
tos rígidos nos ganchos
de pendurar roupas e nos pu-
xadores de sustentação.
AVISO
O air bag não substitui
os cintos de segurança,
mas, aumenta a sua eficácia.
Além disso, os air bag frontais
não intervêm em caso de co-
lisões frontais a baixa veloci-
dade, colisões laterais, viradas
ou batidas em geral, nestes ca-
sos os ocupantes são protegi-
dos somente pelos cintos de
segurança que devem sempre
ser apertados.
AVISO
129-148 Alfa 159 P 4-06-2008 11:20 Pagina 148
