Alfa Romeo 159 2009 Notice d'entretien (in French)

La présente notice Conduite et Entretien décrit toutes les versions Alfa 159, par conséquent, il
ne faut prendre en considération que les informations concernant la finition, la motorisation et la
version que Vous avez achetée.

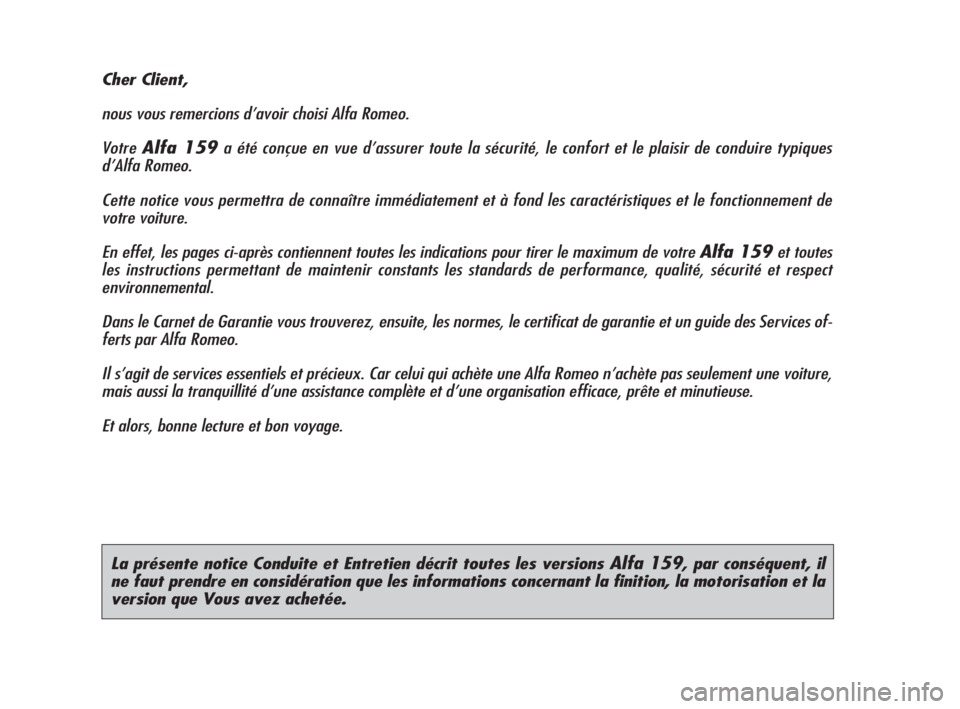

Cher Client,
nous vous remercions d’avoir choisi Alfa Romeo.
Votre
Alfa 159a été conçue en vue d’assurer toute la sécurité, le confort et le plaisir de conduire typiques
d’Alfa Romeo.
Cette notice vous permettra de connaître immédiatement et à fond les caractéristiques et le fonctionnement de
votre voiture.
En effet, les pages ci-après contiennent toutes les indications pour tirer le maximum de votre
Alfa 159et toutes
les instructions permettant de maintenir constants les standards de performance, qualité, sécurité et respect
environnemental.
Dans le Carnet de Garantie vous trouverez, ensuite, les normes, le certificat de garantie et un guide des Services of-
ferts par Alfa Romeo.
Il s’agit de services essentiels et précieux. Car celui qui achète une Alfa Romeo n’achète pas seulement une voiture,
mais aussi la tranquillité d’une assistance complète et d’une organisation efficace, prête et minutieuse.
Et alors, bonne lecture et bon voyage.
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 1

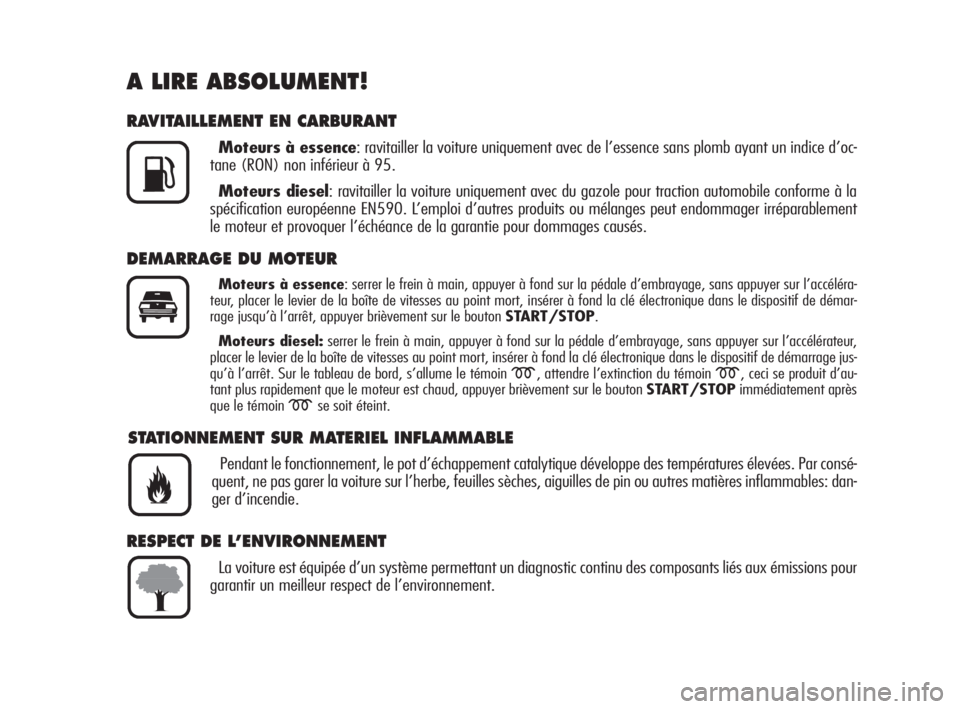

A LIRE ABSOLUMENT!
RAVITAILLEMENT EN CARBURANT
Moteurs à essence: ravitailler la voiture uniquement avec de l’essence sans plomb ayant un indice d’oc-
tane (RON) non inférieur à 95.
Moteurs diesel: ravitailler la voiture uniquement avec du gazole pour traction automobile conforme à la
spécification européenne EN590. L’emploi d’autres produits ou mélanges peut endommager irréparablement
le moteur et provoquer l’échéance de la garantie pour dommages causés.
K
DEMARRAGE DU MOTEUR
Moteurs à essence: serrer le frein à main, appuyer à fond sur la pédale d’embrayage, sans appuyer sur l’accéléra-
teur, placer le levier de la boîte de vitesses au point mort, insérer à fond la clé électronique dans le dispositif de démar-
rage jusqu’à l’arrêt, appuyer brièvement sur le bouton START/STOP.
Moteurs diesel:serrer le frein à main, appuyer à fond sur la pédale d’embrayage, sans appuyer sur l’accélérateur,
placer le levier de la boîte de vitesses au point mort, insérer à fond la clé électronique dans le dispositif de démarrage jus-
qu’à l’arrêt. Sur le tableau de bord, s’allume le témoin
m, attendre l’extinction du témoin m, ceci se produit d’au-
tant plus rapidement que le moteur est chaud, appuyer brièvement sur le bouton START/STOPimmédiatement après
que le témoin
mse soit éteint.
STATIONNEMENT SUR MATERIEL INFLAMMABLE
Pendant le fonctionnement, le pot d’échappement catalytique développe des températures élevées. Par consé-
quent, ne pas garer la voiture sur l’herbe, feuilles sèches, aiguilles de pin ou autres matières inflammables: dan-
ger d’incendie.

RESPECT DE L’ENVIRONNEMENT
La voiture est équipée d’un système permettant un diagnostic continu des composants liés aux émissions pour
garantir un meilleur respect de l’environnement.
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 2

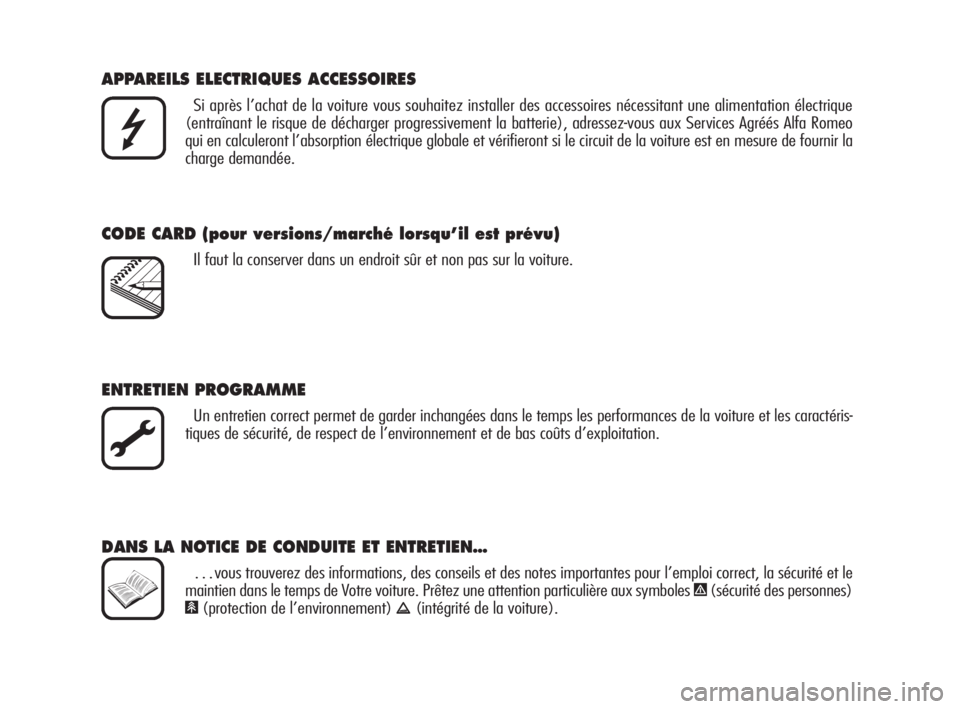

APPAREILS ELECTRIQUES ACCESSOIRES
Si après l’achat de la voiture vous souhaitez installer des accessoires nécessitant une alimentation électrique
(entraînant le risque de décharger progressivement la batterie), adressez-vous aux Services Agréés Alfa Romeo
qui en calculeront l’absorption électrique globale et vérifieront si le circuit de la voiture est en mesure de fournir la
charge demandée.

CODE CARD (pour versions/marché lorsqu’il est prévu)
Il faut la conserver dans un endroit sûr et non pas sur la voiture.
ENTRETIEN PROGRAMME
Un entretien correct permet de garder inchangées dans le temps les performances de la voiture et les caractéris-
tiques de sécurité, de respect de l’environnement et de bas coûts d’exploitation.
DANS LA NOTICE DE CONDUITE ET ENTRETIEN…
…vous trouverez des informations, des conseils et des notes importantes pour l’emploi correct, la sécurité et le
maintien dans le temps de Votre voiture. Prêtez une attention particulière aux symboles
"(sécurité des personnes)
#(protection de l’environnement) â(intégrité de la voiture).
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 3

Nous vous invitons à adresser les observations concernant l’après-vente au Service qui a vendu la voiture ou à
notre Associé ou Concessionnaire ou à n’importe quel service du Réseau Alfa Romeo présent sur le marché.
Carnet de Garantie
Avec chaque voiture nouvelle, le Client reçoit le Carnet de Garantie qui contient les normes concernant les presta-
tions des Services d’Après-Vente Alfa Romeo et les modalité de validité de la garantie.
La bonne exécution des coupons d’entretien programmé, prévus par le constructeur, constitue certainement la meilleu-
re façon de garder inchangées dans le temps les performances de la voiture, ses caractéristiques de sécurité, des coûts
d’utilisation réduits et il s’agit là d’une condition nécessaire à conserver la Garantie.
Guide “Service”
Il contient les listes des Services Agréés Alfa Romeo. Ces Services sont caractérisés par les écussons et les maques de
la firme.
L’Organisation Alfa Romeo en Italie est présente également sur les annuaires du téléphone sous la lettre “A” Alfa
Romeo.
Tous les modèles décrits dans la présente notice ne sont pas tous en vente dans tous les Pays. Seulement certains équi-
pements décrits dans cette notice sont montés de série sur la voiture. Contrôler chez le Concessionnaire la liste des
accessoires disponibles.
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 4

LES SYMBOLES DE LA PRESENTE NOTICE
Les symboles illustrés dans cette page mettent en évidence dans la notice les questions
qu’il faut examiner avec le plus d’attention.
Attention. La non observation ou
l’observation partielle de ces prescriptions
peut représenter un danger grave pour la
sécurité des personnes.Ce symbole indique les comportements
corrects à adopter afin que l’utilisation de
la voiture n’endommage pas
l’environnement.Attention. La non-observation, totale ou
partielle, de ces prescriptions risque
d’endommager de manière grave
la voiture et parfois peut comporter la
perte de garantie.
Les textes, les illustrations et les spécifications techniques présentées dans cette notice se basent sur la voiture telle qu’elle est
présente à la date d’impression de la présente notice.
En vue d’améliorer constamment ses voitures, Alfa Romeo peut apporter des changements techniques au cours de la production;
c’est pourquoi les spécifications techniques et les équipements de bord peuvent subir des variations sans préavis.
Pour des informations plus détaillées en la matière, contacter le réseau de vente de l’usine.
SECURITE
DES PERSONNESRESPECT DE
L’ENVIRONNEMENTINTEGRITE
DE LA VOITURE
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 5

6
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
P P
L L
A A
N N
C C
H H
E E
D D
E E
B B
O O
R R
D D
E E
T T
C C
O O
M M
M M
A A
N N
DD D
E E
S S

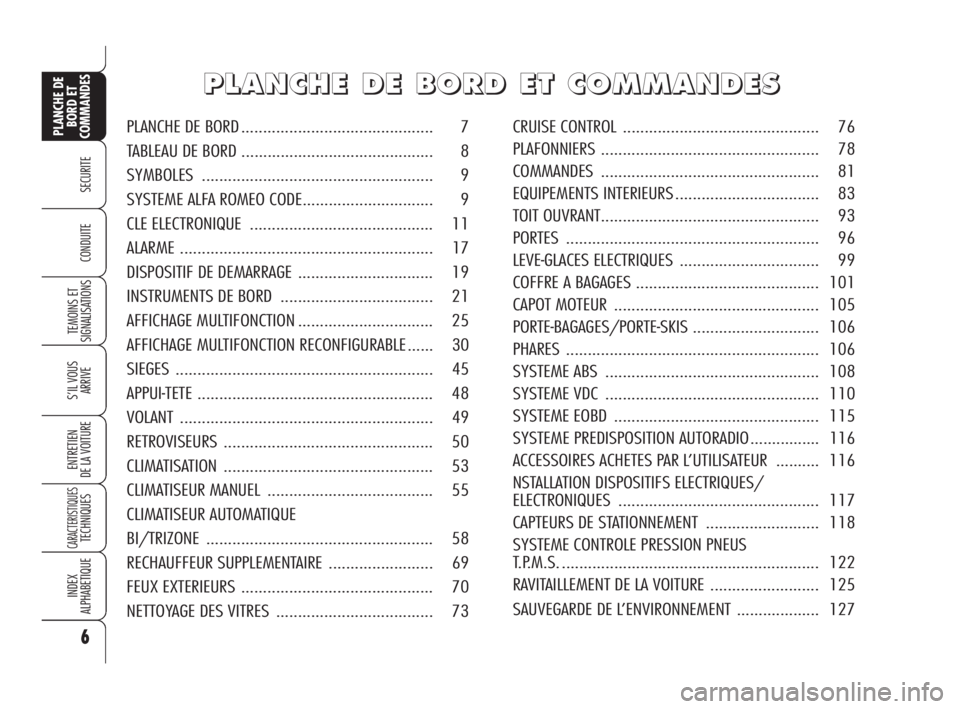

CRUISE CONTROL ............................................. 76
PLAFONNIERS.................................................. 78
COMMANDES.................................................. 81
EQUIPEMENTS INTERIEURS................................. 83
TOIT OUVRANT.................................................. 93
PORTES .......................................................... 96
LEVE-GLACES ELECTRIQUES ................................ 99
COFFRE A BAGAGES .......................................... 101
CAPOT MOTEUR ............................................... 105
PORTE-BAGAGES/PORTE-SKIS ............................. 106
PHARES.......................................................... 106
SYSTEME ABS ................................................. 108
SYSTEME VDC ................................................. 110
SYSTEME EOBD ............................................... 115
SYSTEME PREDISPOSITION AUTORADIO ................ 116
ACCESSOIRES ACHETES PAR L’UTILISATEUR .......... 116
NSTALLATION DISPOSITIFS ELECTRIQUES/
ELECTRONIQUES.............................................. 117
CAPTEURS DE STATIONNEMENT.......................... 118
SYSTEME CONTROLE PRESSION PNEUS
T.P.M.S. ........................................................... 122
RAVITAILLEMENT DE LA VOITURE ......................... 125
SAUVEGARDE DE L’ENVIRONNEMENT ................... 127 PLANCHE DE BORD............................................ 7
TABLEAU DE BORD ............................................ 8
SYMBOLES..................................................... 9
SYSTEME ALFA ROMEO CODE.............................. 9
CLE ELECTRONIQUE .......................................... 11
ALARME.......................................................... 17
DISPOSITIF DE DEMARRAGE ............................... 19
INSTRUMENTS DE BORD ................................... 21
AFFICHAGE MULTIFONCTION............................... 25
AFFICHAGE MULTIFONCTION RECONFIGURABLE ...... 30
SIEGES........................................................... 45
APPUI-TETE...................................................... 48
VOLANT.......................................................... 49
RETROVISEURS................................................ 50
CLIMATISATION ................................................ 53
CLIMATISEUR MANUEL ...................................... 55
CLIMATISEUR AUTOMATIQUE
BI/TRIZONE.................................................... 58
RECHAUFFEUR SUPPLEMENTAIRE ........................ 69
FEUX EXTERIEURS ............................................ 70
NETTOYAGE DES VITRES.................................... 73
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 6

7
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

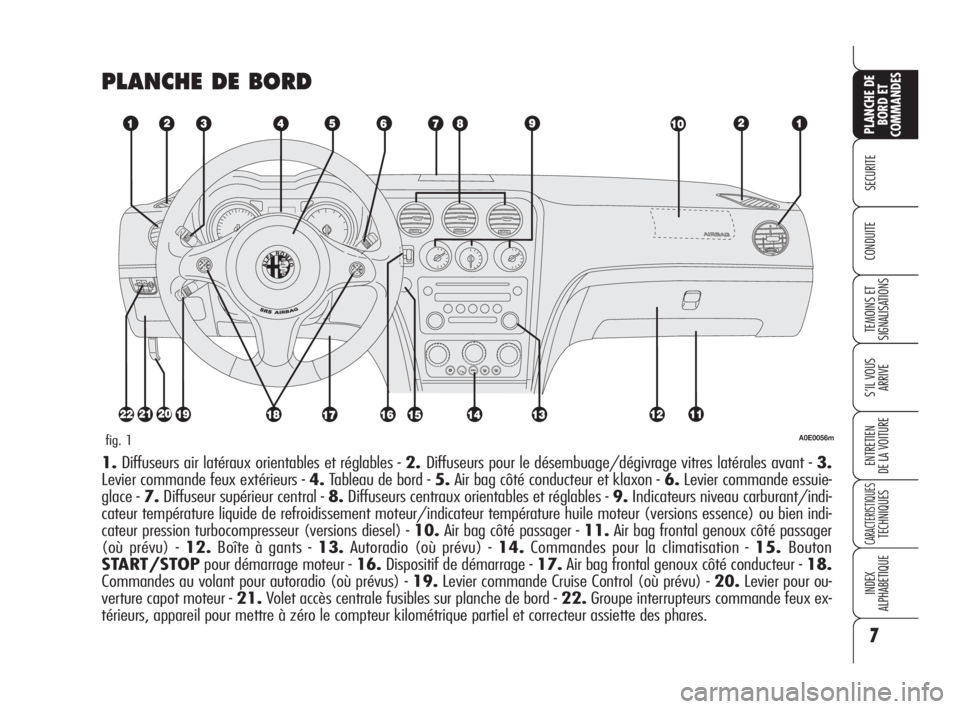

PLANCHE DE BORD
A0E0056mfig. 1
1.Diffuseurs air latéraux orientables et réglables - 2.Diffuseurs pour le désembuage/dégivrage vitres latérales avant - 3.
Levier commande feux extérieurs - 4.Tableau de bord - 5.Air bag côté conducteur et klaxon - 6.Levier commande essuie-
glace - 7.Diffuseur supérieur central - 8.Diffuseurs centraux orientables et réglables - 9.Indicateurs niveau carburant/indi-
cateur température liquide de refroidissement moteur/indicateur température huile moteur (versions essence) ou bien indi-
cateur pression turbocompresseur (versions diesel) - 10.Air bag côté passager - 11.Air bag frontal genoux côté passager
(où prévu) - 12.Boîte à gants - 13.Autoradio (où prévu) - 14.Commandes pour la climatisation - 15.Bouton
START/STOPpour démarrage moteur - 16.Dispositif de démarrage - 17.Air bag frontal genoux côté conducteur - 18.
Commandes au volant pour autoradio (où prévus) - 19.Levier commande Cruise Control (où prévu) - 20.Levier pour ou-
verture capot moteur - 21.Volet accès centrale fusibles sur planche de bord - 22.Groupe interrupteurs commande feux ex-
térieurs, appareil pour mettre à zéro le compteur kilométrique partiel et correcteur assiette des phares.
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 7

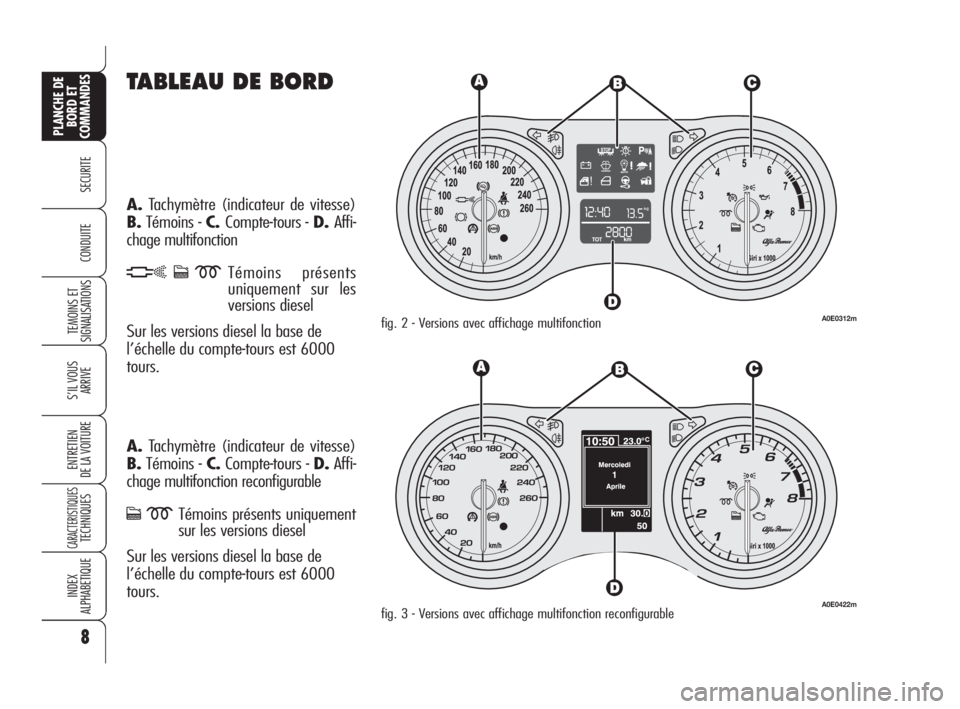

TABLEAU DE BORD
A.Tachymètre (indicateur de vitesse)
B.Témoins - C.Compte-tours - D.Affi-
chage multifonction
hcmTémoins présents
uniquement sur les
versions diesel
Sur les versions diesel la base de
l’échelle du compte-tours est 6000
tours.
A.Tachymètre (indicateur de vitesse)
B.Témoins - C.Compte-tours - D.Affi-
chage multifonction reconfigurable
cmTémoins présents uniquement
sur les versions diesel
Sur les versions diesel la base de
l’échelle du compte-tours est 6000
tours.
8
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
fig. 2 - Versions avec affichage multifonctionA0E0312m
A0E0422mfig. 3 - Versions avec affichage multifonction reconfigurable
