Alfa Romeo 159 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

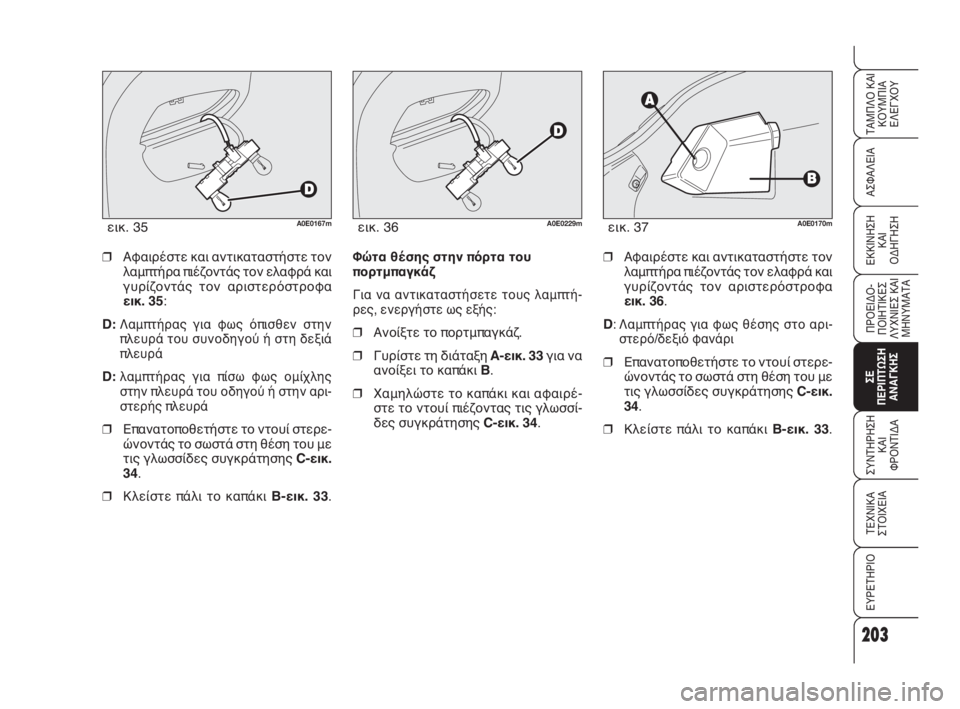

❒Αφαιρέστε και αντικαταστήστε τον
λαμπτήρα πιέζοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
εικ. 35:
D: Λαμπτήρας για φως όπισθεν στην
πλευρά του συνοδηγού ή στη δεξιά
πλευρά
D: λαμπτήρας για πίσω φως ομίχλης
στην πλευρά του οδηγού ή στην αρι-
στερής πλευρά
❒Επανατοποθετήστε το ντουί στερε-
ώνοντάς το σωστά στη θέση του με
τις γλωσσίδες συγκράτησης
C-εικ.
34.
❒Κλείστε πάλι το καπάκι
B-εικ. 33.
203
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
A0E0167mεικ. 35A0E0170mεικ. 37
Φώτα θέσης στην πόρτα του
πορτμπαγκάζ
Για να αντικαταστήσετε τους λαμπτή-
ρες, ενεργήστε ως εξής:
❒Ανοίξτε το πορτμπαγκάζ.
❒Γυρίστε τη διάταξη
A-εικ. 3 για να
ανοίξει το καπάκι B.
❒Χαμηλώστε το καπάκι και αφαιρέ-
στε το ντουί πιέζοντας τις γλωσσί-
δες συγκράτησης
C-εικ. 34.
A0E0229mεικ. 36
❒Αφαιρέστε και αντικαταστήστε τον
λαμπτήρα πιέζοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
εικ. 36.
D: Λαμπτήρας για φως θέσης στο αρι-
στερό/δεξιό φανάρι
❒Επανατοποθετήστε το ντουί στερε-
ώνοντάς το σωστά στη θέση του με
τις γλωσσίδες συγκράτησης
C-εικ.
34.
❒Κλείστε πάλι το καπάκι
B-εικ. 33.
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 203

204
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ

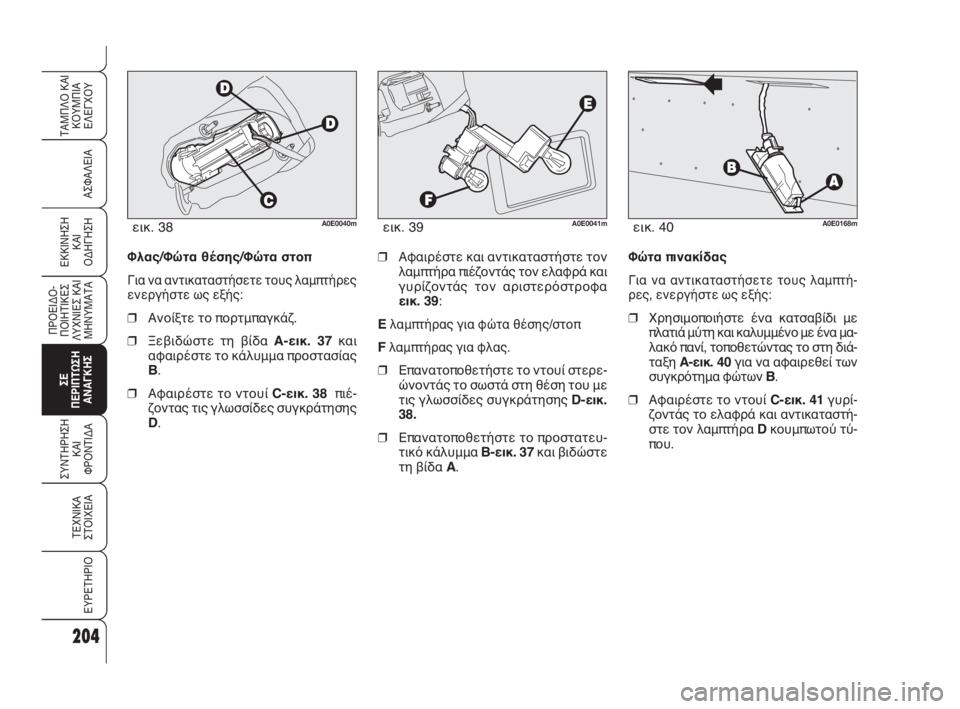

ΟΔΗΓΗΣΗ❒Αφαιρέστε και αντικαταστήστε τον
λαμπτήρα πιέζοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
εικ. 39:
Eλαμπτήρας για φώτα θέσης/στοπ
Fλαμπτήρας για φλας.
❒Επανατοποθετήστε το ντουί στερε-
ώνοντάς το σωστά στη θέση του με
τις γλωσσίδες συγκράτησης
D-εικ.
38.
❒Επανατοποθετήστε το προστατευ-
τικό κάλυμμα B-εικ. 37και βιδώστε
τη βίδα A.
Φώτα πινακίδας
Για να αντικαταστήσετε τους λαμπτή-
ρες, ενεργήστε ως εξής:
❒Χρησιμοποιήστε ένα κατσαβίδι με
πλατιά μύτη και καλυμμένο με ένα μα-
λακό πανί, τοποθετώντας το στη διά-
ταξη
A-εικ. 40για να αφαιρεθεί των
συγκρότημα φώτων B.
❒Αφαιρέστε το ντουί
C-εικ. 41γυρί-
ζοντάς το ελαφρά και αντικαταστή-
στε τον λαμπτήρα
Dκουμπωτού τύ-
που.
A0E0041mεικ. 39A0E0168mεικ. 40
Φλας/Φώτα θέσης/Φώτα στοπ
Για να αντικαταστήσετε τους λαμπτήρες
ενεργήστε ως εξής:
❒Ανοίξτε το πορτμπαγκάζ.
❒Ξεβιδώστε τη βίδα
A-εικ. 37και
αφαιρέστε το κάλυμμα προστασίας
B.
❒Αφαιρέστε το ντουί
C-εικ. 38πιέ-
ζοντας τις γλωσσίδες συγκράτησης
D.
A0E0040mεικ. 38
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 204

205
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ

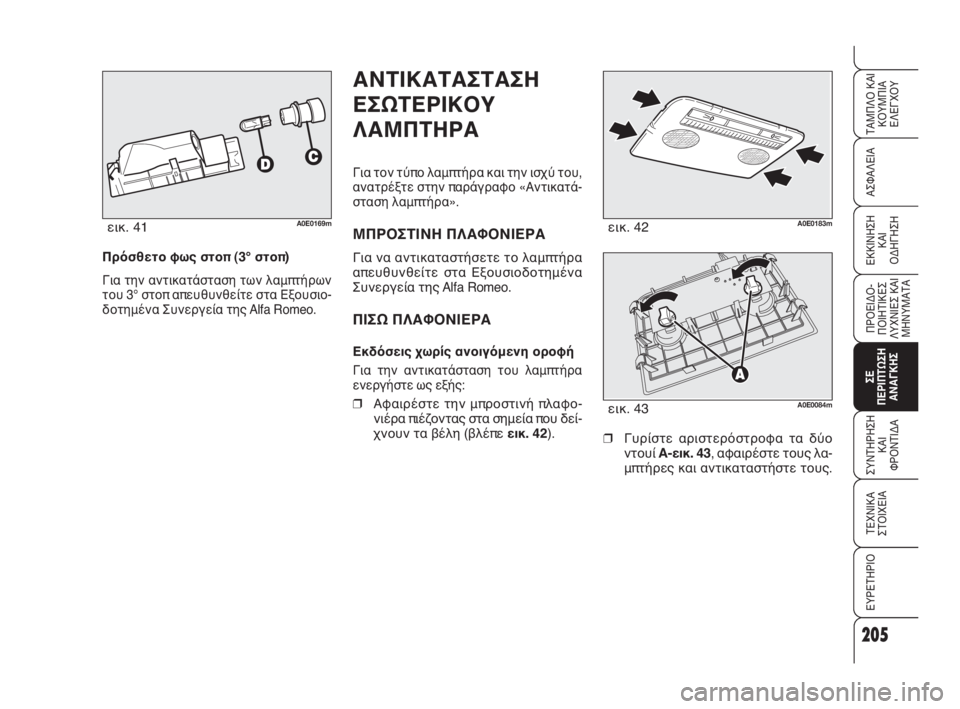

ΟΔΗΓΗΣΗΠρόσθετο φως στοπ (3° στοπ)
Για την αντικατάσταση των λαμπτήρων
του 3° στοπ απευθυνθείτε στα Εξουσιο-
δοτημένα Συνεργεία της Alfa Romeo.
A0E0169mεικ. 41
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο λαμπτήρα και την ισχύ του,
ανατρέξτε στην παράγραφο «Αντικατά-
σταση λαμπτήρα».
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε το λαμπτήρα
απευθυνθείτε στα Εξουσιοδοτημένα
Συνεργεία της Alfa Romeo.
ΠΙΣΩ ΠΛΑΦΟΝΙΕΡΑ
Εκδόσεις χωρίς ανοιγόμενη οροφή
Για την αντικατάσταση του λαμπτήρα
ενεργήστε ως εξής:
❒Αφαιρέστε την μπροστινή πλαφο-
νιέρα πιέζοντας στα σημεία που δεί-
χνουν τα βέλη (βλέπε
εικ. 42).
A0E0183mεικ. 42
A0E0084mεικ. 43
❒Γυρίστε αριστερόστροφα τα δύο
ντουί A-εικ. 43, αφαιρέστε τους λα-
μπτήρες και αντικαταστήστε τους.
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 205

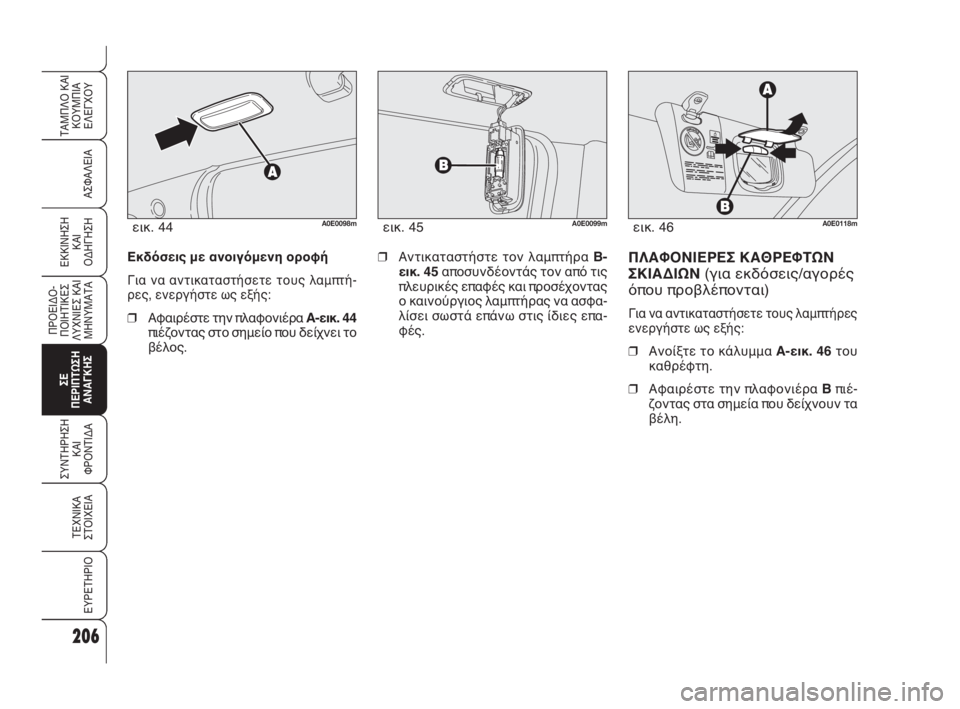

Εκδόσεις με ανοιγόμενη οροφή
Για να αντικαταστήσετε τους λαμπτή-
ρες, ενεργήστε ως εξής:
❒Αφαιρέστε την πλαφονιέρα A-εικ. 44πιέζοντας στο σημείο που δείχνει το
βέλος.
206
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ❒Αντικαταστήστε τον λαμπτήρα B-
εικ. 45αποσυνδέοντάς τον από τις
πλευρικές επαφές και προσέχοντας
ο καινούργιος λαμπτήρας να ασφα-
λίσει σωστά επάνω στις ίδιες επα-
φές.
A0E0098mεικ. 44A0E0099mεικ. 45
ΠΛΑΦΟΝΙΕΡΕΣ ΚΑΘΡΕΦΤΩΝ
ΣΚΙΑΔΙΩΝ (για εκδόσεις/αγορές
όπου προβλέπονται)
Για να αντικαταστήσετε τους λαμπτήρες
ενεργήστε ως εξής:
❒Ανοίξτε το κάλυμμα A-εικ. 46του
καθρέφτη.
❒Αφαιρέστε την πλαφονιέρα
Bπιέ-
ζοντας στα σημεία που δείχνουν τα
βέλη.
A0E0118mεικ. 46
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 206

207
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ❒Κλείστε πάλι το προστατευτικό B-
εικ. 49στην πλαφονιέραA-εικ. 48.
❒Προσαρμόστε την πλαφονιέρα το-
ποθετώντας την στη σωστή θέση
πρώτα από τη μία πλευρά και στη
συνέχεια πιέζοντας στην άλλη
πλευρά έως ότου ασφαλίσει σωστά.ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ
ΑΠΟΘΗΚΕΥΣΗΣ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα
ενεργήστε ως εξής:
❒Ανοίξτε το ντουλαπάκι αποθήκευ-
σης μικροαντικειμένων.
❒Αφαιρέστε την πλαφονιέρα
A-εικ.
48πιέζοντας στο σημείο που δεί-
χνει το βέλος.
❒Σηκώστε το προστατευτικό
B-εικ.
49και αντικαταστήστε τον κου-
μπωτό λαμπτήρα.
A0E0172mεικ. 48A0E0173mεικ. 49
❒Αντικαταστήστε τον λαμπτήραC-
εικ. 47 αποσυνδέοντας τον από τις
πλευρικές επαφές και προσέχο-
ντας ο καινούργιος λαμπτήρας να
ασφαλίσει σωστά επάνω στις ίδιες
επαφές.
A0E0171mεικ. 47
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 207

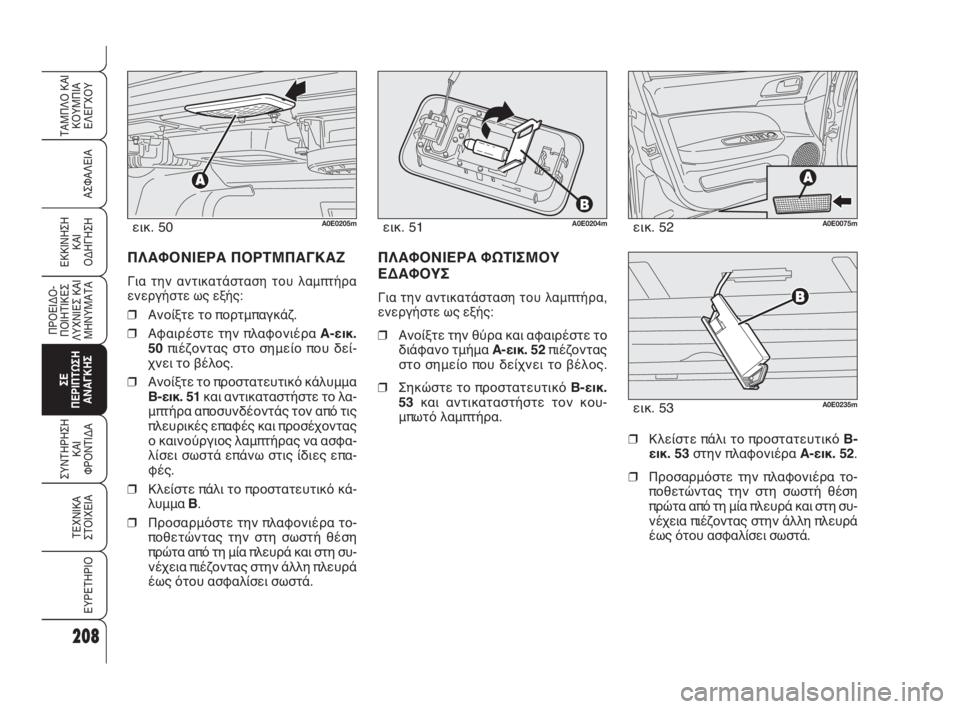

ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα
ενεργήστε ως εξής:
❒Ανοίξτε το πορτμπαγκάζ.
❒Αφαιρέστε την πλαφονιέρα
A-εικ.
50πιέζοντας στο σημείο που δεί-
χνει το βέλος.
❒Ανοίξτε το προστατευτικό κάλυμμα
B-εικ. 51και αντικαταστήστε το λα-
μπτήρα αποσυνδέοντάς τον από τις
πλευρικές επαφές και προσέχοντας
ο καινούργιος λαμπτήρας να ασφα-
λίσει σωστά επάνω στις ίδιες επα-
φές.
❒Κλείστε πάλι το προστατευτικό κά-
λυμμα
B.
❒Προσαρμόστε την πλαφονιέρα το-
ποθετώντας την στη σωστή θέση
πρώτα από τη μία πλευρά και στη συ-
νέχεια πιέζοντας στην άλλη πλευρά
έως ότου ασφαλίσει σωστά.❒Κλείστε πάλι το προστατευτικό
B-
εικ. 53στην πλαφονιέρα A-εικ. 52.
❒Προσαρμόστε την πλαφονιέρα το-
ποθετώντας την στη σωστή θέση
πρώτα από τη μία πλευρά και στη συ-
νέχεια πιέζοντας στην άλλη πλευρά
έως ότου ασφαλίσει σωστά.
208
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
A0E0205mεικ. 50A0E0075mεικ. 52A0E0204mεικ. 51
ΠΛΑΦΟΝΙΕΡΑ ΦΩΤΙΣΜΟΥ
ΕΔΑΦΟΥΣ
Για την αντικατάσταση του λαμπτήρα,
ενεργήστε ως εξής:
❒Ανοίξτε την θύρα και αφαιρέστε το
διάφανο τμήμα A-εικ. 52πιέζοντας
στο σημείο που δείχνει το βέλος.
❒Σηκώστε το προστατευτικό
B-εικ.
53και αντικαταστήστε τον κου-
μπωτό λαμπτήρα. A0E0235mεικ. 53
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 208

209
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ

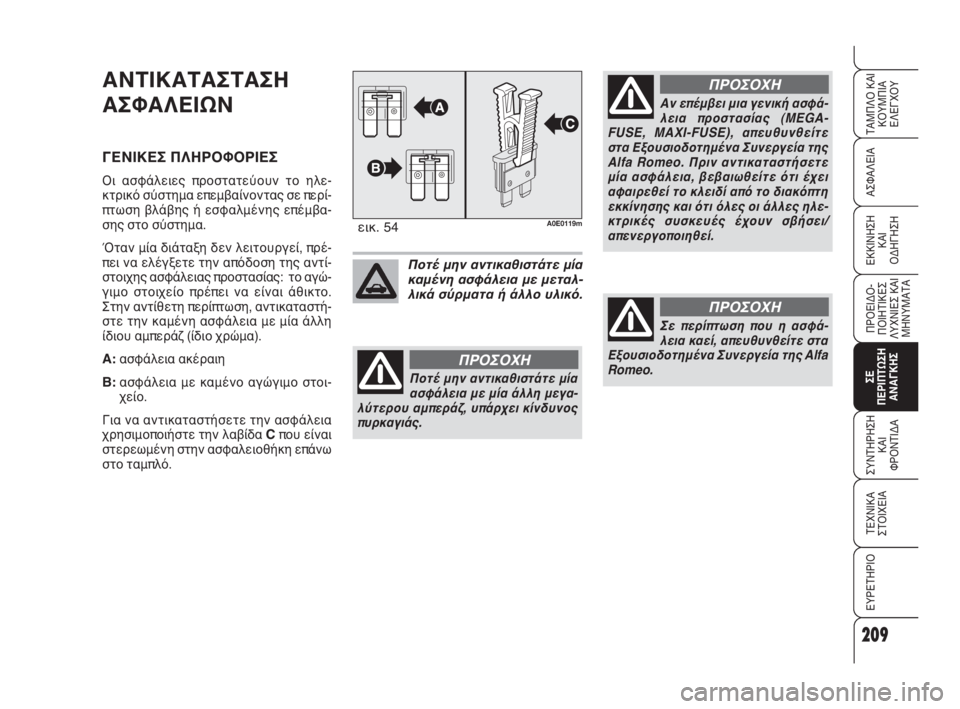

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Οι ασφάλειες προστατεύουν το ηλε-
κτρικό σύστημα επεμβαίνοντας σε περί-
πτωση βλάβης ή εσφαλμένης επέμβα-
σης στο σύστημα.
Όταν μία διάταξη δεν λειτουργεί, πρέ-
πει να ελέγξετε την απόδοση της αντί-
στοιχης ασφάλειας προστασίας: το αγώ-
γιμο στοιχείο πρέπει να είναι άθικτο.
Στην αντίθετη περίπτωση, αντικαταστή-
στε την καμένη ασφάλεια με μία άλλη
ίδιου αμπεράζ (ίδιο χρώμα).
A:ασφάλεια ακέραιη
B:ασφάλεια με καμένο αγώγιμο στοι-
χείο.
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε την λαβίδα
Cπου είναι
στερεωμένη στην ασφαλειοθήκη επάνω
στο ταμπλό.
A0E0119mεικ. 54
Ποτέ μην αντικαθιστάτε μία
καμένη ασφάλεια με μεταλ-
λικά σύρματα ή άλλο υλικό.
Ποτέ μην αντικαθιστάτε μία
ασφάλεια με μία άλλη μεγα-
λύτερου αμπεράζ, υπάρχει κίνδυνος
πυρκαγιάς.
ΠΡΟΣΟΧΗ
Αν επέμβει μια γενική ασφά-
λεια προστασίας (MEGA-
FUSE, MAXI-FUSE), απευθυνθείτε
στα Εξουσιοδοτημένα Συνεργεία της
Alfa Romeo. Πριν αντικαταστήσετε
μία ασφάλεια, βεβαιωθείτε ότι έχει
αφαιρεθεί το κλειδί από το διακόπτη
εκκίνησης και ότι όλες οι άλλες ηλε-
κτρικές συσκευές έχουν σβήσει/
απενεργοποιηθεί.
ΠΡΟΣΟΧΗ
Σε περίπτωση που η ασφά-
λεια καεί, απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa
Romeo.
ΠΡΟΣΟΧΗ
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 209

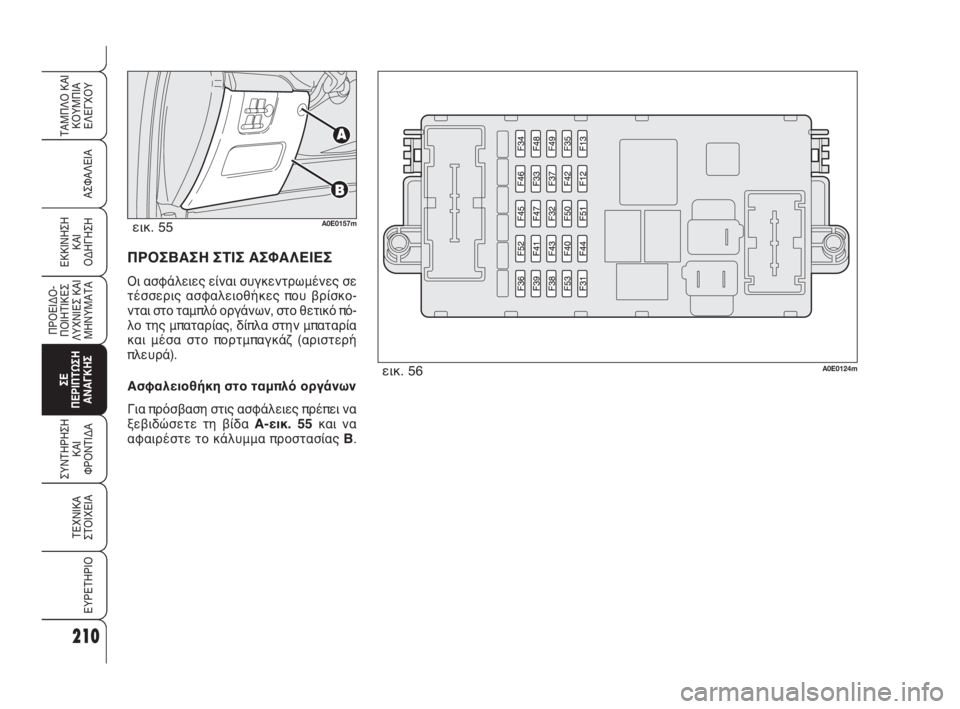

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες είναι συγκεντρωμένες σε
τέσσερις ασφαλειοθήκες που βρίσκο-
νται στο ταμπλό οργάνων, στο θετικό πό-
λο της μπαταρίας, δίπλα στην μπαταρία
και μέσα στο πορτμπαγκάζ (αριστερή
πλευρά).
Ασφαλειοθήκη στο ταμπλό οργάνων
Για πρόσβαση στις ασφάλειες πρέπει να
ξεβιδώσετε τη βίδα A-εικ. 55και να
αφαιρέστε το κάλυμμα προστασίας B.
210
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
A0E0157mεικ. 55
A0E0124mεικ. 56
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 210

211
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ

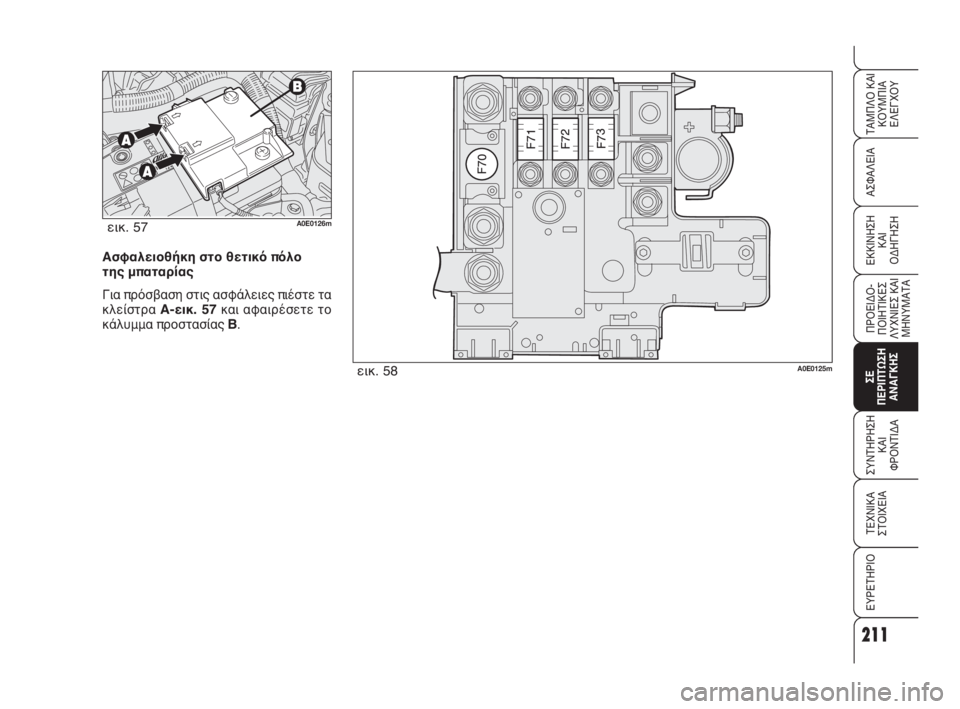

ΟΔΗΓΗΣΗΑσφαλειοθήκη στο θετικό πόλο
της μπαταρίας
Για πρόσβαση στις ασφάλειες πιέστε τα
κλείστρα A-εικ. 57και αφαιρέσετε το
κάλυμμα προστασίας B.
A0E0126mεικ. 57
A0E0125mεικ. 58
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 211

Ασφαλειοθήκη κοντά
στην μπαταρία
Για πρόσβαση στις ασφάλειες, ξεβιδώ-
σετε τις δύο βίδες A-εικ. 59και αφαι-
ρέστε το κάλυμμα προστασίας B.
212
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
A0E0128mεικ. 59
A0E0123mεικ. 60
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 212
