Alfa Romeo 159 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

9
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

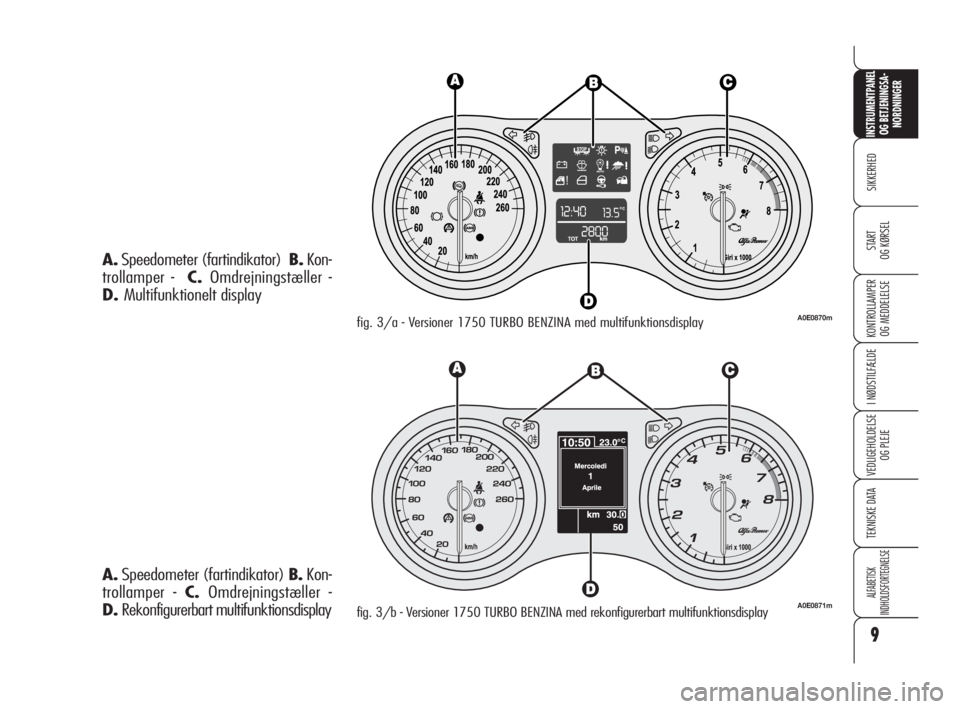

A.Speedometer (fartindikator) B.Kon-
trollamper -C.Omdrejningstæller -
D.Multifunktionelt display
fig. 3/a - Versioner 1750 TURBO BENZINA med multifunktionsdisplayA0E0870m
A.Speedometer (fartindikator) B.Kon-
trollamper - C.Omdrejningstæller -
D.Rekonfigurerbart multifunktionsdisplay
A0E0871mfig. 3/b - Versioner 1750 TURBO BENZINA med rekonfigurerbart multifunktionsdisplay
001-045 Alfa 159 DK 26-03-2009 14:31 Pagina 9

10
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

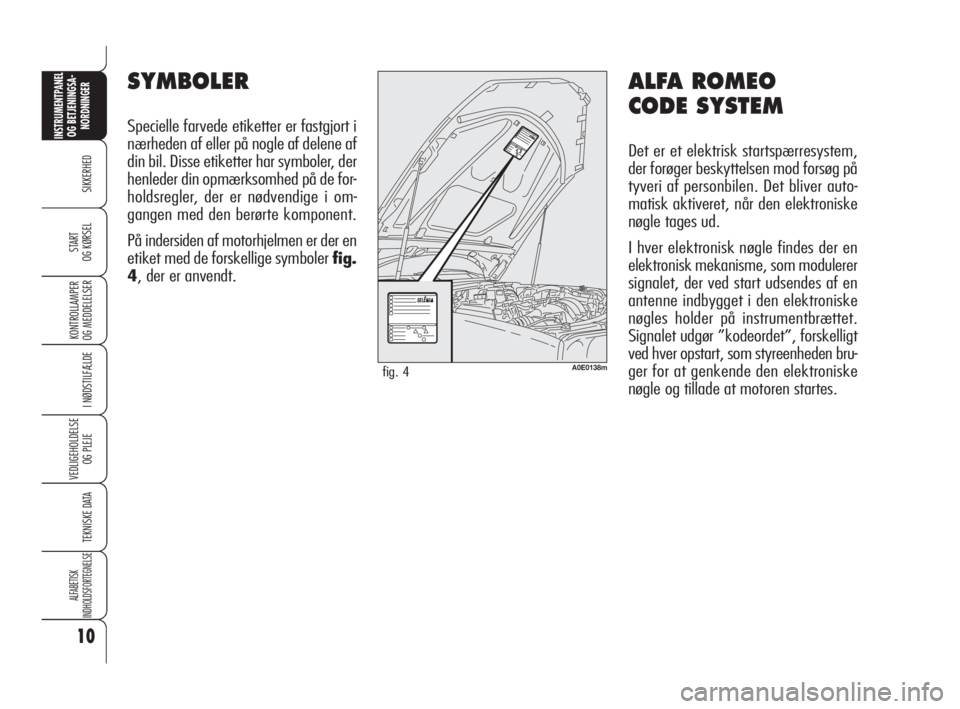

ALFA ROMEO
CODE SYSTEM
Det er et elektrisk startspærresystem,
der forøger beskyttelsen mod forsøg på
tyveri af personbilen. Det bliver auto-
matisk aktiveret, når den elektroniske
nøgle tages ud.
I hver elektronisk nøgle findes der en
elektronisk mekanisme, som modulerer
signalet, der ved start udsendes af en
antenne indbygget i den elektroniske
nøgles holder på instrumentbrættet.
Signalet udgør ”kodeordet”, forskelligt
ved hver opstart, som styreenheden bru-
ger for at genkende den elektroniske
nøgle og tillade at motoren startes.
SYMBOLER
Specielle farvede etiketter er fastgjort i
nærheden af eller på nogle af delene af
din bil. Disse etiketter har symboler, der
henleder din opmærksomhed på de for-
holdsregler, der er nødvendige i om-
gangen med den berørte komponent.
På indersiden af motorhjelmen er der en
etiket med de forskellige symboler fig.
4, der er anvendt.
A0E0138mfig. 4
001-045 Alfa 159 DK 26-03-2009 14:31 Pagina 10

11
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
Tænding af kontrollampen Y
under kørslen
Hvis kontrollampen
Ytænder, betyder
det at systemet udfører en selvdiagno-
se (der for eksempel kan skyldes et
spændingsfald).
Hvis kontrollampen
Yikke slukker,
skal man rette henvendelse til et auto-
riseret Alfa Romeo-serviceværksted.
BEMÆRKHver elektronisk nøgle har
sin egen kode, der skal gemmes i sy-
stemet styreenhed. For at lagre nye nøg-
ler i hukommelsen, op til otte, skal man
udelukkende henvende sig til Alfa Rom-
eos servicenet og møde frem med alle
nøgler i ens besiddelse, CODE kortet,
personlig legitimation og bilens indre-
gistreringspapirer. Koderne for de nøg-
ler der ikke indleveres i forbindelse med
lagringen bliver slettede, dette sker for
at garantere, at eventuelle tabte eller
stjålne nøgler ikke længere kan starte
motoren.
FUNKTION
Hver gang den elektroniske nøgle ind-
sættes i tændingsmekanismen og ved
hver opstart, sender styreenheden for Al-
fa Romeo CODE systemet en identifika-
tionskode til motorens styreenhed, for
at slå blokeringen af funktionerne fra.
Udsendelsen af identifikationskoden
sker kun, hvis Alfa Romeo CODE-syste-
mets styreenhed har genkendt den ko-
de, den har modtaget fra den elektro-
niske nøgle.
Hvis koden ikke identificeres korrekt ved
indsættelsen af den elektroniske nøgle i
tændingsmekanismen eller ved anmod-
ning om start af motoren, forbliver kon-
trollampen
Ytændt på instrumentpa-
nelet (på nogle modeller vises også en
meddelelse på displayet) (se kapitlet
”Kontrollamper og meddelelser”).
Det anbefales i dette tilfælde at tage den
elektroniske nøgle ud af tændingsme-
kanismen og prøve at sætte den ind
igen. Hvis blokeringen vedbliver, skal
man prøve med de andre medfølgende
nøgler. Hvis det heller ikke denne gang
lykkedes at starte motoren, skal man
rette henvendelse til et autoriseret Alfa
Romeo-serviceværksted.
Voldsomme stød kan be-
skadige den elektroniske
nøgle.
Hvis kontrollampen tæn-
des igen og blinker cir-
ka 2 sekunder efter at
den elektroniske nøgle er blevet
Yindsat i tændingsmekanismen
(på nogle modeller vises en
meddelelse på displayet), bety-
der det, at nøglernes kode ikke
er lagret i hukommelsen, og bi-
len er derfor ikke beskyttet mod
eventuelle tyveriforsøg af Alfa
Romeo CODE-systemet. I dette
tilfælde skal man henvende sig
til et autoriseret Alfa Romeo
værksted for at få lagret nøg-
lernes koder i hukommelsen.
001-045 Alfa 159 DK 26-03-2009 14:31 Pagina 11

12
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSELKnappenËlåser dørene og brændsto-
fdækslet op og slår alarmen fra (for ver-
sioner/markeder hvor monteret).
Knappen
`åbner bagagerummet.
Når dørene låses op ved at trykke på
knappen
Ë, hvis en dør eller bagklap-
pen ikke åbnes inden 2,5 minutter, lås-
er systemet automatisk hele bilen igen.

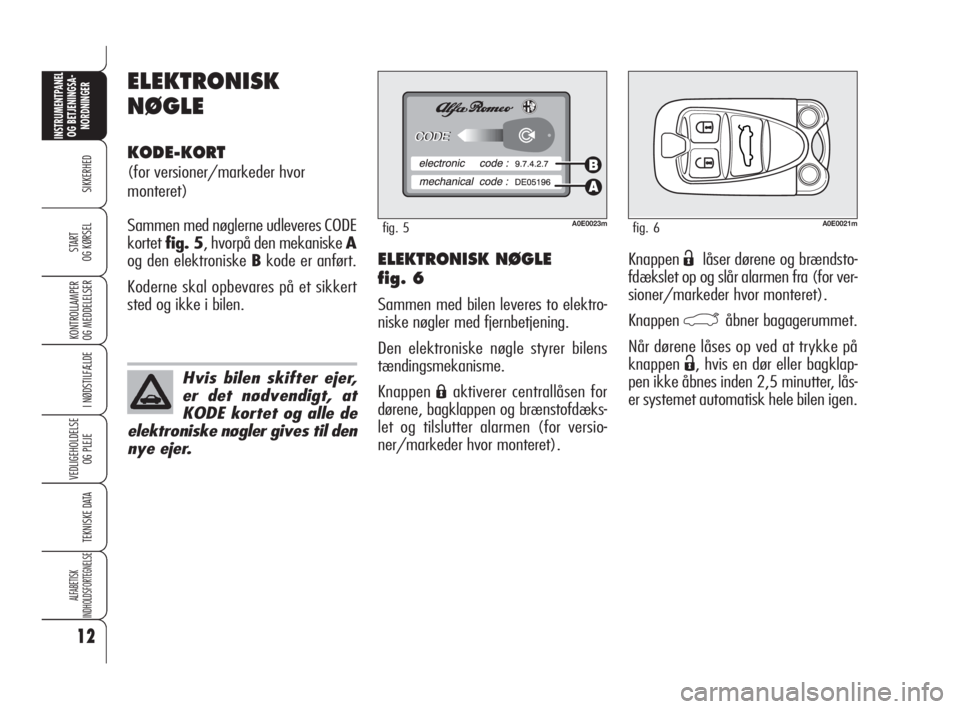

ELEKTRONISK NØGLE
fig. 6
Sammen med bilen leveres to elektro-
niske nøgler med fjernbetjening.
Den elektroniske nøgle styrer bilens
tændingsmekanisme.
Knappen
Áaktiverer centrallåsen for
dørene, bagklappen og brænstofdæks-
let og tilslutter alarmen (for versio-
ner/markeder hvor monteret).
ELEKTRONISK
NØGLE
KODE-KORT
(for versioner/markeder hvor
monteret)
Sammen med nøglerne udleveres CODE
kortet fig. 5, hvorpå den mekaniske A
og den elektroniske Bkode er anført.
Koderne skal opbevares på et sikkert
sted og ikke i bilen.
A0E0023mfig. 5A0E0021mfig. 6
Hvis bilen skifter ejer,
er det nødvendigt, at
KODE kortet og alle de
elektroniske nøgler gives til den
nye ejer.
001-045 Alfa 159 DK 26-03-2009 14:31 Pagina 12

13
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START

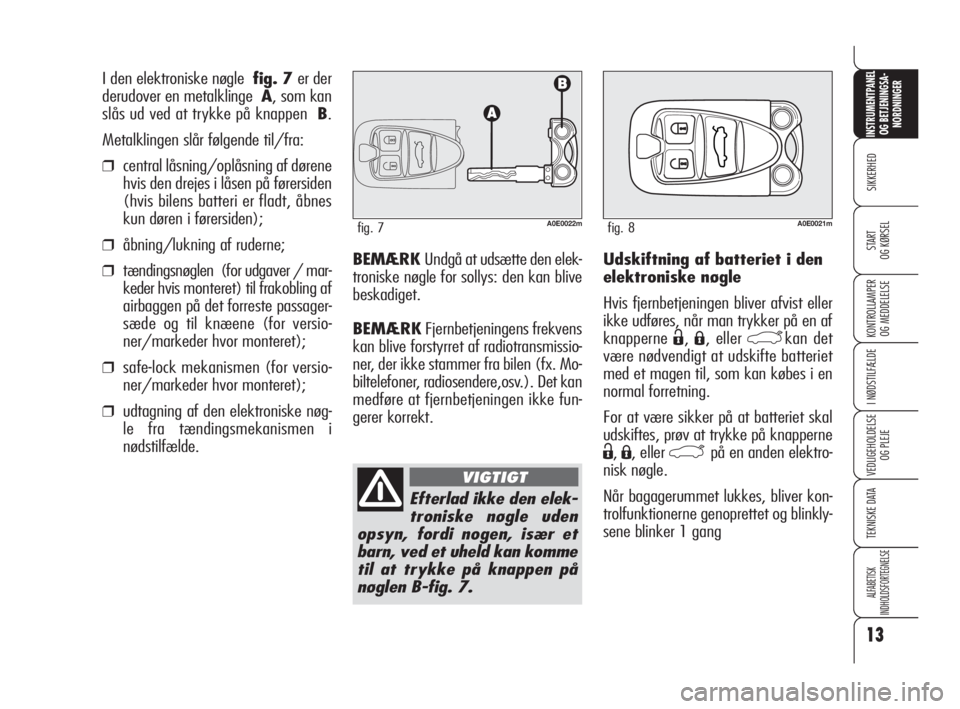

OG KØRSELUdskiftning af batteriet i den
elektroniske nøgle
Hvis fjernbetjeningen bliver afvist eller
ikke udføres, når man trykker på en af
knapperne
Ë,Á, eller `kan det
være nødvendigt at udskifte batteriet
med et magen til, som kan købes i en
normal forretning.
For at være sikker på at batteriet skal
udskiftes, prøv at trykke på knapperne
Ë,Á, eller `på en anden elektro-
nisk nøgle.
Når bagagerummet lukkes, bliver kon-
trolfunktionerne genoprettet og blinkly-
sene blinker 1 gang BEMÆRKUndgå at udsætte den elek-
troniske nøgle for sollys: den kan blive
beskadiget.
BEMÆRKFjernbetjeningens frekvens
kan blive forstyrret af radiotransmissio-
ner, der ikke stammer fra bilen (fx. Mo-
biltelefoner, radiosendere,osv.). Det kan
medføre at fjernbetjeningen ikke fun-
gerer korrekt. I den elektroniske nøglefig. 7 er der
derudover en metalklinge A, som kan
slås ud ved at trykke på knappen B.
Metalklingen slår følgende til/fra:
❒central låsning/oplåsning af dørene
hvis den drejes i låsen på førersiden
(hvis bilens batteri er fladt, åbnes
kun døren i førersiden);
❒åbning/lukning af ruderne;
❒tændingsnøglen (for udgaver / mar-
keder hvis monteret) til frakobling af
airbaggen på det forreste passager-
sæde og til knæene (for versio-
ner/markeder hvor monteret);
❒safe-lock mekanismen (for versio-
ner/markeder hvor monteret);
❒udtagning af den elektroniske nøg-
le fra tændingsmekanismen i
nødstilfælde.
A0E0022mfig. 7
Efterlad ikke den elek-
troniske nøgle uden
opsyn, fordi nogen, især et
barn, ved et uheld kan komme
til at trykke på knappen på
nøglen B-fig. 7.
VIGTIGT
A0E0021mfig. 8
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 13

14
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

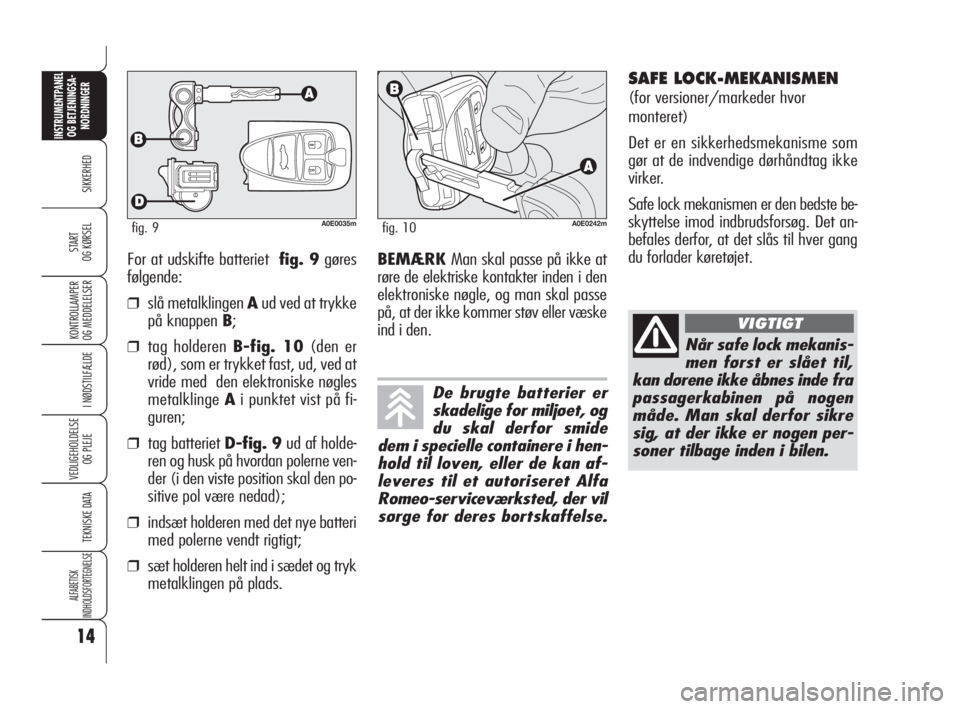

SAFE LOCK-MEKANISMEN
(for versioner/markeder hvor
monteret)
Det er en sikkerhedsmekanisme som
gør at de indvendige dørhåndtag ikke
virker.
Safe lock mekanismen er den bedste be-
skyttelse imod indbrudsforsøg. Det an-
befales derfor, at det slås til hver gang
du forlader køretøjet.
Når safe lock mekanis-
men først er slået til,
kan dørene ikke åbnes inde fra
passagerkabinen på nogen
måde. Man skal derfor sikre
sig, at der ikke er nogen per-
soner tilbage inden i bilen.
VIGTIGT
For at udskifte batteriet fig. 9gøres
følgende:
❒slå metalklingen Aud ved at trykke
på knappen B;
❒tag holderen B-fig. 10(den er
rød), som er trykket fast, ud, ved at
vride med den elektroniske nøgles
metalklingeAi punktet vist på fi-
guren;
❒tag batteriet D-fig. 9ud af holde-
ren og husk på hvordan polerne ven-
der (i den viste position skal den po-
sitive pol være nedad);
❒indsæt holderen med det nye batteri
med polerne vendt rigtigt;
❒sæt holderen helt ind i sædet og tryk
metalklingen på plads.BEMÆRKMan skal passe på ikke at
røre de elektriske kontakter inden i den
elektroniske nøgle, og man skal passe
på, at der ikke kommer støv eller væske
ind i den.
A0E0035mfig. 9A0E0242mfig. 10
De brugte batterier er
skadelige for miljøet, og
du skal derfor smide
dem i specielle containere i hen-
hold til loven, eller de kan af-
leveres til et autoriseret Alfa
Romeo-serviceværksted, der vil
sørge for deres bortskaffelse.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 14

15
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

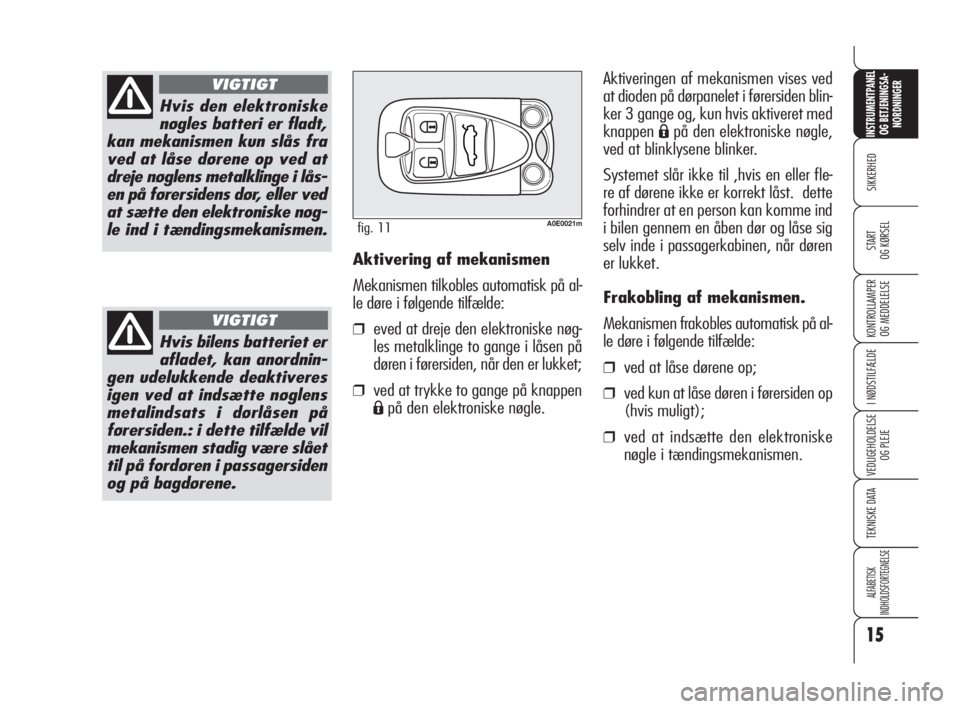

Hvis den elektroniske
nøgles batteri er fladt,
kan mekanismen kun slås fra
ved at låse dørene op ved at
dreje nøglens metalklinge i lås-
en på førersidens dør, eller ved
at sætte den elektroniske nøg-
le ind i tændingsmekanismen.
VIGTIGT
Hvis bilens batteriet er
afladet, kan anordnin-
gen udelukkende deaktiveres
igen ved at indsætte nøglens
metalindsats i dørlåsen på
førersiden.: i dette tilfælde vil
mekanismen stadig være slået
til på fordøren i passagersiden
og på bagdørene.
VIGTIGT
A0E0021mfig. 11
Aktiveringen af mekanismen vises ved
at dioden på dørpanelet i førersiden blin-
ker 3 gange og, kun hvis aktiveret med
knappen
Ápå den elektroniske nøgle,
ved at blinklysene blinker.
Systemet slår ikke til ,hvis en eller fle-
re af dørene ikke er korrekt låst. dette
forhindrer at en person kan komme ind
i bilen gennem en åben dør og låse sig
selv inde i passagerkabinen, når døren
er lukket.
Frakobling af mekanismen.
Mekanismen frakobles automatisk på al-
le døre i følgende tilfælde:
❒ved at låse dørene op;
❒ved kun at låse døren i førersiden op
(hvis muligt);
❒ved at indsætte den elektroniske
nøgle i tændingsmekanismen. Aktivering af mekanismen
Mekanismen tilkobles automatisk på al-
le døre i følgende tilfælde:
❒eved at dreje den elektroniske nøg-
les metalklinge to gange i låsen på
døren i førersiden, når den er lukket;
❒ved at trykke to gange på knappen
Ápå den elektroniske nøgle.
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 15

16
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL
(*) På nogle modeller kan man indstille funktionen “Uafhængig oplåsning af døren på førersiden” ved at stille i bilens “Setup-menu” (se afsnittet ”Indstille-
ligt multifunktionelt display” i dette kapitel). I dette tilfælde medfører tryk på knappen Áog omdrejning af den elektroniske nøgles metalklinge mod uret
kun oplåsningen af døren i førersiden. For at låse alle dørene vil det være nødvendigt at trykke to gange på knappen Ëindenfor 1 sekund eller dreje den
elektroniske nøgles metalklinge to gange mod uret.
BEMÆRKNedrulningen af vinduerne og åbningen af soltaget er en konsekvens af oplåsningen af dørene. Lukningen af vinduerne og af soltaget er en kon-
sekvens af låsningen af dørene.
Elektronisk
nøgle
Metalklinge
til
nødssituationer
Blinklysene
blinker
Lysdiode
for førerdør
Herunder opsummeres de vigtigste funktioner, som kan aktiveres med den elektroniske nøgle eller med metalklingen til nøds-
situationer:
Oplåsning af
døre,
bagklap
og brændstof-
dæksel
Kort tryk
på knappen
Ë(*)
Drej den
elektroniske
nøgle med uret
(*)
2 blink
Slukning
af
advarselsdiodenLåsning af
døre,
bagklap
og brændstof-
dæksel
Kort tryk
på trykknap Á
Drej den
elektroniske
nøgle mod uret
1 blink
Fast lys i cirka 3
sekunder og
derefter
advarselsblinkNedrulning
af ruder
og åbning
af soltaget
(for versioner/
markeder, hvor
monteret)
Længere tryk
(mere end 2
sekunder) på
knappen
Ë
Drej den
elektroniske
nøgle i mere end
2 sekunder
med uret
2 blink
Slukning af
advarselsdiodenOprulning
af ruder
og lukning
af soltaget
(for versioner/
markeder, hvor
monteret)
–
Drej den
elektroniske
nøgle i mere end
2 sekunder
mod uret
1 blink
Fast lys i cirka 3
sekunder og
derefter
advarselsblinkSafe lock
mekanisme
(for versioner/
markeder, hvor
monteret)
Dobbelt tryk
(inden 1 sekund)
på knappen
Á
Dobbelt
omdrejning af den
elektroniske nøgle
inden 1sekund
mod uret
3 blink
Dobbelt
lblink og
efterfølgende
advarselsblinkÅbning af
bagagerum
Kort tryk på
knappen
`
–
2 blink
–
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 16

17
SIKKERHED
KONTROLLAMPER
OG MEDDELELSE
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

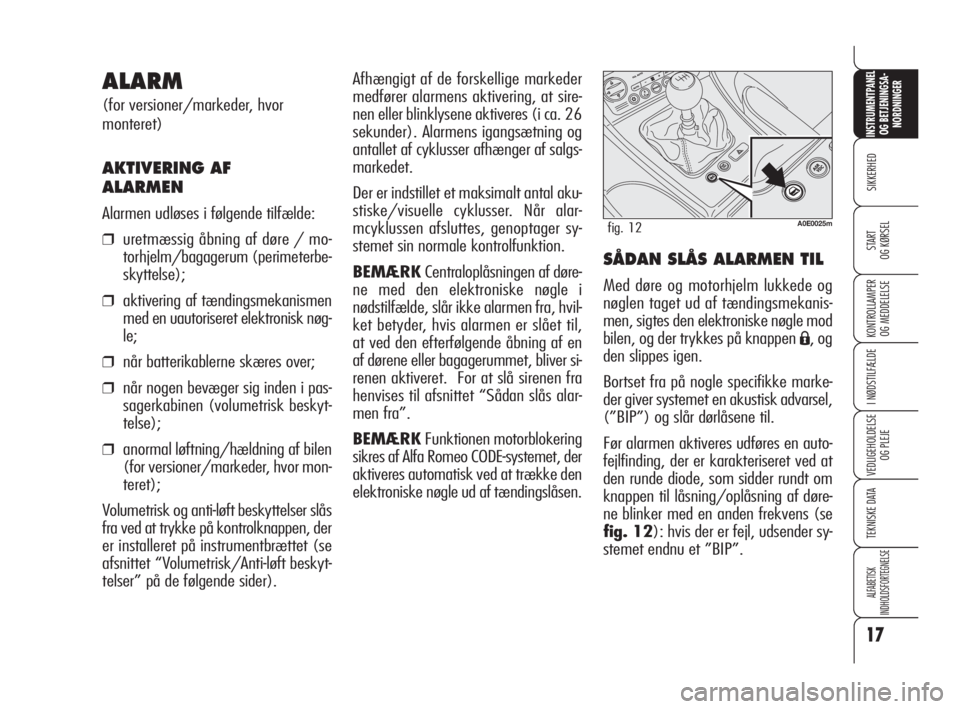

Afhængigt af de forskellige markeder
medfører alarmens aktivering, at sire-
nen eller blinklysene aktiveres (i ca. 26
sekunder). Alarmens igangsætning og
antallet af cyklusser afhænger af salgs-
markedet.
Der er indstillet et maksimalt antal aku-
stiske/visuelle cyklusser. Når alar-
mcyklussen afsluttes, genoptager sy-
stemet sin normale kontrolfunktion.
BEMÆRKCentraloplåsningen af døre-
ne med den elektroniske nøgle i
nødstilfælde, slår ikke alarmen fra, hvil-
ket betyder, hvis alarmen er slået til,
at ved den efterfølgende åbning af en
af dørene eller bagagerummet, bliver si-
renen aktiveret. For at slå sirenen fra
henvises til afsnittet “Sådan slås alar-
men fra”.
BEMÆRKFunktionen motorblokering
sikres af Alfa Romeo CODE-systemet, der
aktiveres automatisk ved at trække den
elektroniske nøgle ud af tændingslåsen.
SÅDAN SLÅS ALARMEN TIL
Med døre og motorhjelm lukkede og
nøglen taget ud af tændingsmekanis-
men, sigtes den elektroniske nøgle mod
bilen, og der trykkes på knappen
Á, og
den slippes igen.
Bortset fra på nogle specifikke marke-
der giver systemet en akustisk advarsel,
(”BIP”) og slår dørlåsene til.
Før alarmen aktiveres udføres en auto-
fejlfinding, der er karakteriseret ved at
den runde diode, som sidder rundt om
knappen til låsning/oplåsning af døre-
ne blinker med en anden frekvens (se
fig. 12): hvis der er fejl, udsender sy-
stemet endnu et ”BIP”.
ALARM
(for versioner/markeder, hvor
monteret)
AKTIVERING AF
ALARMEN
Alarmen udløses i følgende tilfælde:
❒uretmæssig åbning af døre / mo-
torhjelm/bagagerum (perimeterbe-
skyttelse);
❒aktivering af tændingsmekanismen
med en uautoriseret elektronisk nøg-
le;
❒når batterikablerne skæres over;
❒når nogen bevæger sig inden i pas-
sagerkabinen (volumetrisk beskyt-
telse);
❒anormal løftning/hældning af bilen
(for versioner/markeder, hvor mon-
teret);
Volumetrisk og anti-løft beskyttelser slås
fra ved at trykke på kontrolknappen, der
er installeret på instrumentbrættet (se
afsnittet “Volumetrisk/Anti-løft beskyt-
telser” på de følgende sider).
A0E0025mfig. 12
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 17

18
SIKKERHED
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTEGNELSE
INSTRUMENTPANEL
OG BETJENINGSA-
NORDNINGER
START
OG KØRSEL

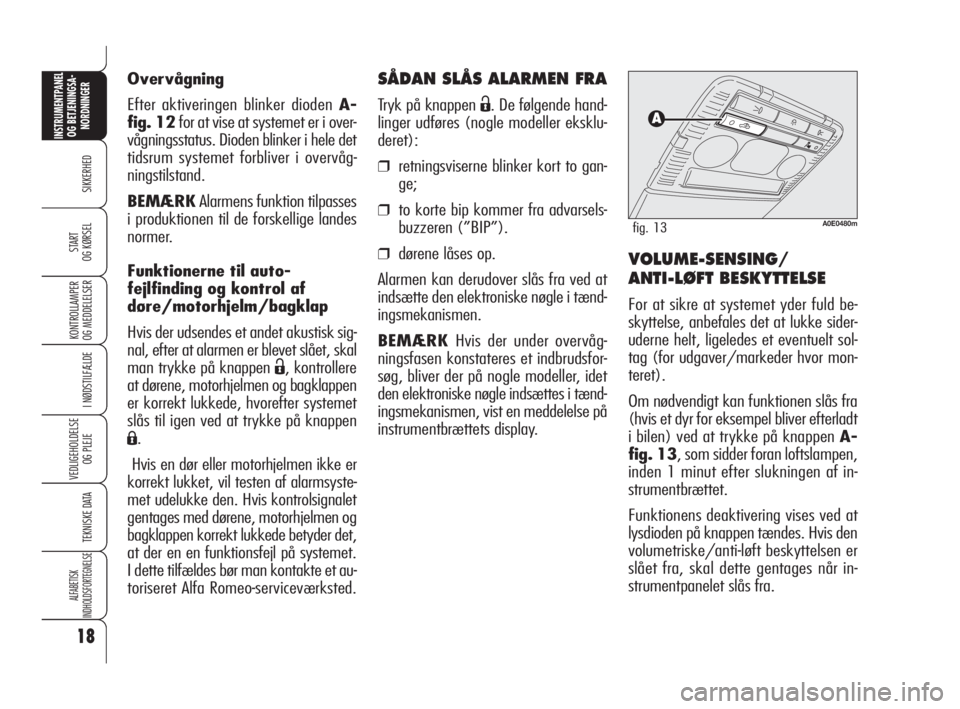

SÅDAN SLÅS ALARMEN FRA
Tryk på knappen Ë. De følgende hand-
linger udføres (nogle modeller eksklu-
deret):
❒retningsviserne blinker kort to gan-
ge;
❒to korte bip kommer fra advarsels-
buzzeren (”BIP”).
❒dørene låses op.
Alarmen kan derudover slås fra ved at
indsætte den elektroniske nøgle i tænd-
ingsmekanismen.
BEMÆRKHvis der under overvåg-
ningsfasen konstateres et indbrudsfor-
søg, bliver der på nogle modeller, idet
den elektroniske nøgle indsættes i tænd-
ingsmekanismen, vist en meddelelse på
instrumentbrættets display.VOLUME-SENSING/
ANTI-LØFT BESKYTTELSE
For at sikre at systemet yder fuld be-
skyttelse, anbefales det at lukke sider-
uderne helt, ligeledes et eventuelt sol-
tag (for udgaver/markeder hvor mon-
teret).
Om nødvendigt kan funktionen slås fra
(hvis et dyr for eksempel bliver efterladt
i bilen) ved at trykke på knappen A-
fig. 13, som sidder foran loftslampen,
inden 1 minut efter slukningen af in-
strumentbrættet.
Funktionens deaktivering vises ved at
lysdioden på knappen tændes. Hvis den
volumetriske/anti-løft beskyttelsen er
slået fra, skal dette gentages når in-
strumentpanelet slås fra. Overvågning
Efter aktiveringen blinker dioden A-
fig. 12for at vise at systemet er i over-
vågningsstatus. Dioden blinker i hele det
tidsrum systemet forbliver i overvåg-
ningstilstand.
BEMÆRKAlarmens funktion tilpasses
i produktionen til de forskellige landes
normer.
Funktionerne til auto-
fejlfinding og kontrol af
døre/motorhjelm/bagklap
Hvis der udsendes et andet akustisk sig-
nal, efter at alarmen er blevet slået, skal
man trykke på knappen
Ë, kontrollere
at dørene, motorhjelmen og bagklappen
er korrekt lukkede, hvorefter systemet
slås til igen ved at trykke på knappen
Á.
Hvis en dør eller motorhjelmen ikke er
korrekt lukket, vil testen af alarmsyste-
met udelukke den. Hvis kontrolsignalet
gentages med dørene, motorhjelmen og
bagklappen korrekt lukkede betyder det,
at der en en funktionsfejl på systemet.
I dette tilfældes bør man kontakte et au-
toriseret Alfa Romeo-serviceværksted.
A0E0480mfig. 13
001-045 Alfa 159 DK 26-03-2009 14:32 Pagina 18
