Alfa Romeo 159 2011 Kezelési és karbantartási útmutató (in Hungarian)

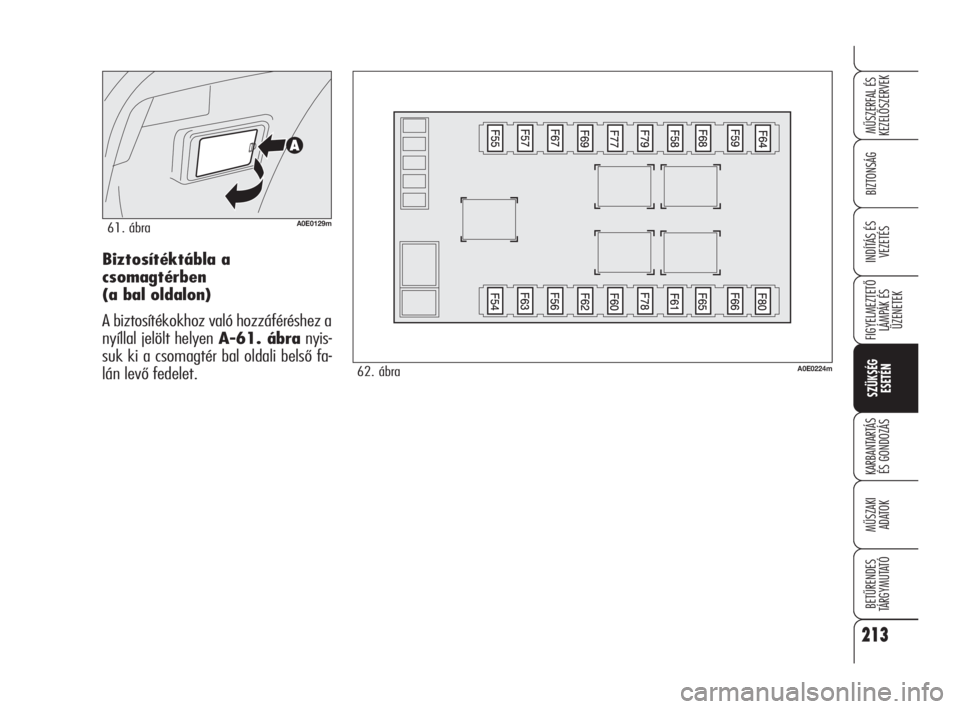

Biztosítéktábla a
csomagtérben
(a bal oldalon)
A biztosítékokhoz való hozzáféréshez a
nyíllal jelölt helyen A-61. ábranyis-
suk ki a csomagtér bal oldali belső fa-
lán levő fedelet.
A0E0129m61. ábra
A0E0224m62. ábra
213
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 213

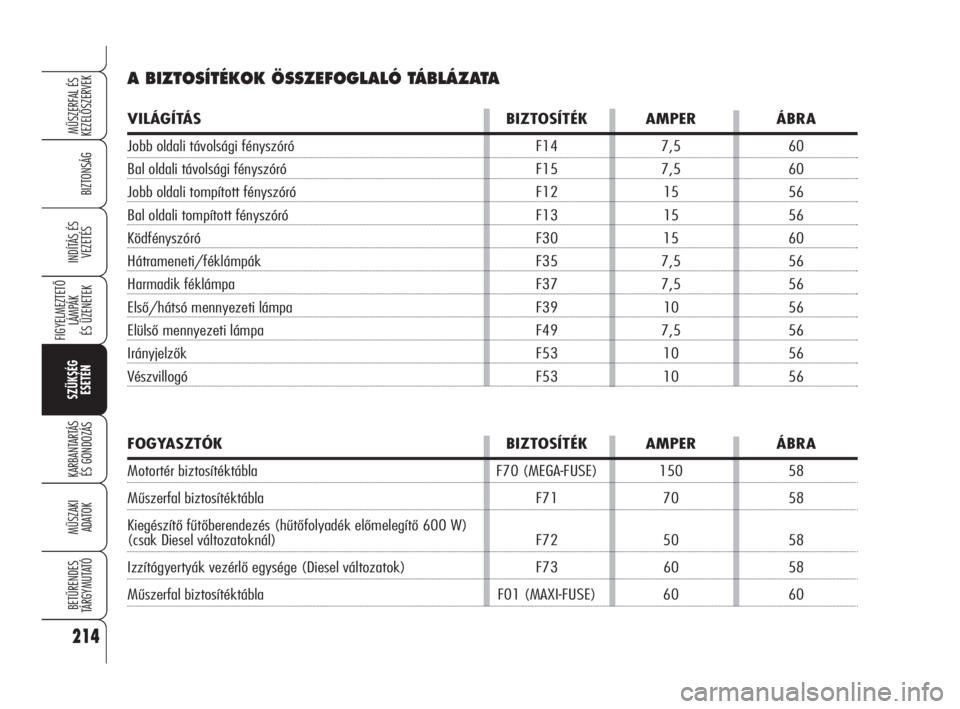

A BIZTOSÍTÉKOK ÖSSZEFOGLALÓ TÁBLÁZATA
VILÁGÍTÁS BIZTOSÍTÉK AMPER ÁBRA
Jobb oldali távolsági fényszóró F14 7,5 60
Bal oldali távolsági fényszóró F15 7,5 60
Jobb oldali tompított fényszóró F12 15 56
Bal oldali tompított fényszóró F13 15 56
Ködfényszóró F30 15 60
Hátrameneti/féklámpák F35 7,5 56
Harmadik féklámpa F37 7,5 56
Első/hátsó mennyezeti lámpa F39 10 56
Elülső mennyezeti lámpa F49 7,5 56
Irányjelzők F53 10 56
Vészvillogó F53 10 56
FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Motortér biztosítéktábla F70 (MEGA-FUSE) 150 58
Műszerfal biztosítéktábla F71 70 58
Kiegészítő fűtőberendezés (hűtőfolyadék előmelegítő 600 W)
(csak Diesel változatoknál) F72 50 58
Izzítógyertyák vezérlő egysége (Diesel változatok) F73 60 58
Műszerfal biztosítéktábla F01 (MAXI-FUSE) 60 60
214
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 214

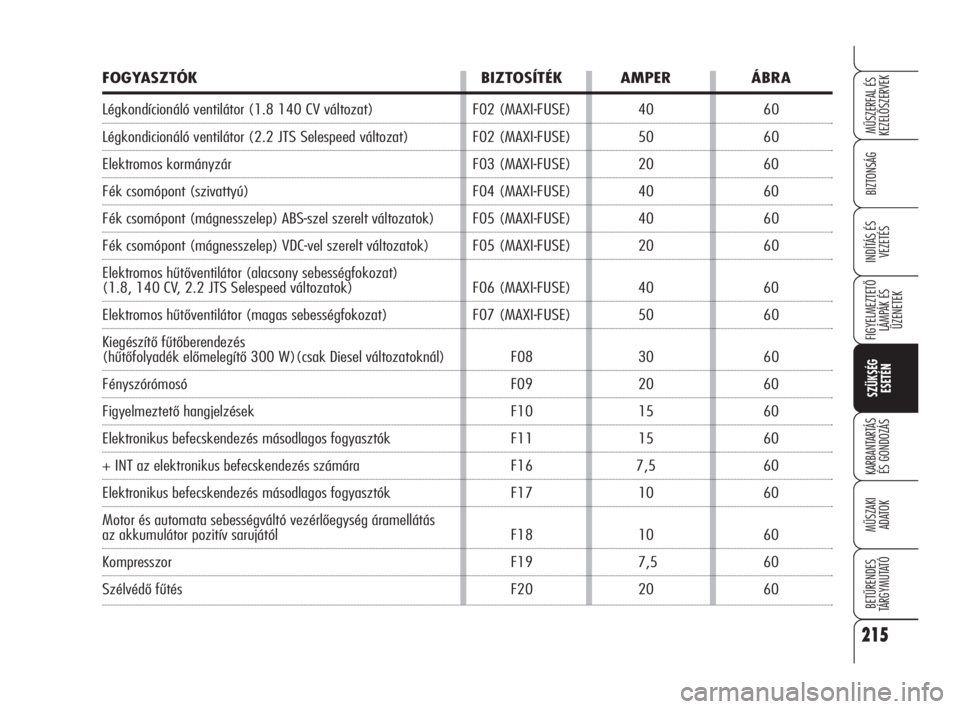

FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Légkondícionáló ventilátor (1.8 140 CV változat) F02 (MAXI-FUSE) 40 60
Légkondicionáló ventilátor (2.2 JTS Selespeed változat) F02 (MAXI-FUSE) 50 60
Elektromos kormányzár F03 (MAXI-FUSE) 20 60
Fék csomópont (szivattyú) F04 (MAXI-FUSE) 40 60
Fék csomópont (mágnesszelep) ABS-szel szerelt változatok) F05 (MAXI-FUSE) 40 60
Fék csomópont (mágnesszelep) VDC-vel szerelt változatok) F05 (MAXI-FUSE) 20 60
Elektromos hűtőventilátor (alacsony sebességfokozat)
(1.8, 140 CV, 2.2 JTS Selespeed változatok) F06 (MAXI-FUSE) 40 60
Elektromos hűtőventilátor (magas sebességfokozat) F07 (MAXI-FUSE) 50 60
Kiegészítő fűtőberendezés
(hűtőfolyadék előmelegítő 300 W)(csak Diesel változatoknál) F08 30 60
Fényszórómosó F09 20 60
Figyelmeztető hangjelzések F10 15 60
Elektronikus befecskendezés másodlagos fogyasztók F11 15 60
+ INT az elektronikus befecskendezés számára F16 7,5 60
Elektronikus befecskendezés másodlagos fogyasztók F17 10 60
Motor és automata sebességváltó vezérlőegység áramellátás
az akkumulátor pozitív sarujától F18 10 60
Kompresszor F19 7,5 60
Szélvédő fűtés F20 20 60
215
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 215

FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Elektromos üzemanyag-szivattyú áramellátása F21 20 60
Elektronikus befecskendezés fogyasztók F22 20 60
Autórádió/Rádiónavigációs/Blue&Me rendszer áramellátás F23 15 60
Áramellátás + kulcs a motortér biztosítéktábla relékhez/
műszerfali biztosítéktábla, Body Computer F31 7,5 56
Vezető/utas oldali ajtó csomópont/
gyújtáskapcsoló F32 15 56
Bal oldali hátsó ablakmozgatás/Csomagtér csomópont F33 20 56
Jobbal oldali hátsó ablakmozgatás/Csomagtér csomópont F34 20 56
Víz a gázolajszűrőben érzékelő/légmennyiség-mérő/
Féklámpa kapcsoló/kezelőszerv panel a középső konzolon/
Cruise Control/AQS érzékelő6 F35 7,5 56
Csomagtér csomópont/ajtózár mozgatómotorok F36 20 56
Féklámpák, harmadik féklámpa, műszercsoport, fényszóró
magasságállítás pozitív áramellátás a gyújtáskapcsolótól F37 7,5 56
Csomagtér nyitása F38 15 56
Légkondicionáló, utastér világítás, riasztó mozgásérzékelő,
EOBD rendszer diagnosztikai csatlakozó + áramellátás
az akkumulátortól F39 10 56
216
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 216

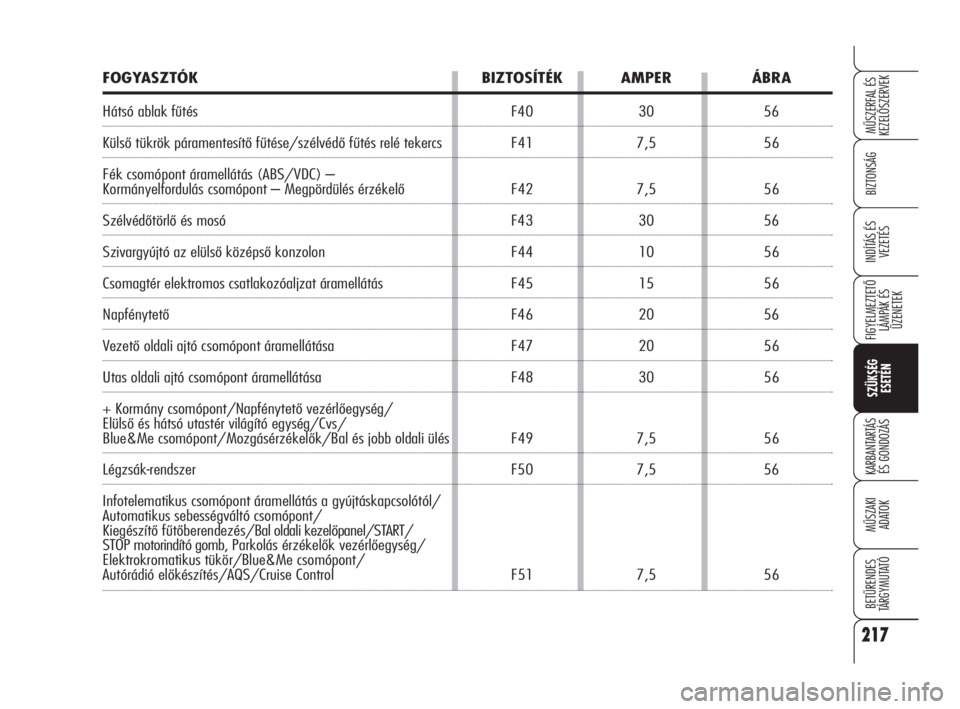

FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Hátsó ablak fűtés F40 30 56
Külső tükrök páramentesítő fűtése/szélvédő fűtés relé tekercs F41 7,5 56
Fék csomópont áramellátás (ABS/VDC) –
Kormányelfordulás csomópont – Megpördülés érzékelő F42 7,5 56
Szélvédőtörlő és mosó F43 30 56
Szivargyújtó az elülső középső konzolon F44 10 56
Csomagtér elektromos csatlakozóaljzat áramellátás F45 15 56
Napfénytető F46 20 56
Vezető oldali ajtó csomópont áramellátása F47 20 56
Utas oldali ajtó csomópont áramellátása F48 30 56
+ Kormány csomópont/Napfénytető vezérlőegység/
Elülső és hátsó utastér világító egység/Cvs/
Blue&Me csomópont/Mozgásérzékelők/Bal és jobb oldali ülés F49 7,5 56
Légzsák-rendszer F50 7,5 56
Infotelematikus csomópont áramellátás a gyújtáskapcsolótól/
Automatikus sebességváltó csomópont/
Kiegészítő fűtőberendezés/Bal oldali kezelőpanel/START/
STOP motorindító gomb,Parkolás érzékelők vezérlőegység/
Elektrokromatikus tükör/Blue&Me csomópont/
Autórádió előkészítés/AQS/Cruise Control F51 7,5 56
217
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 217

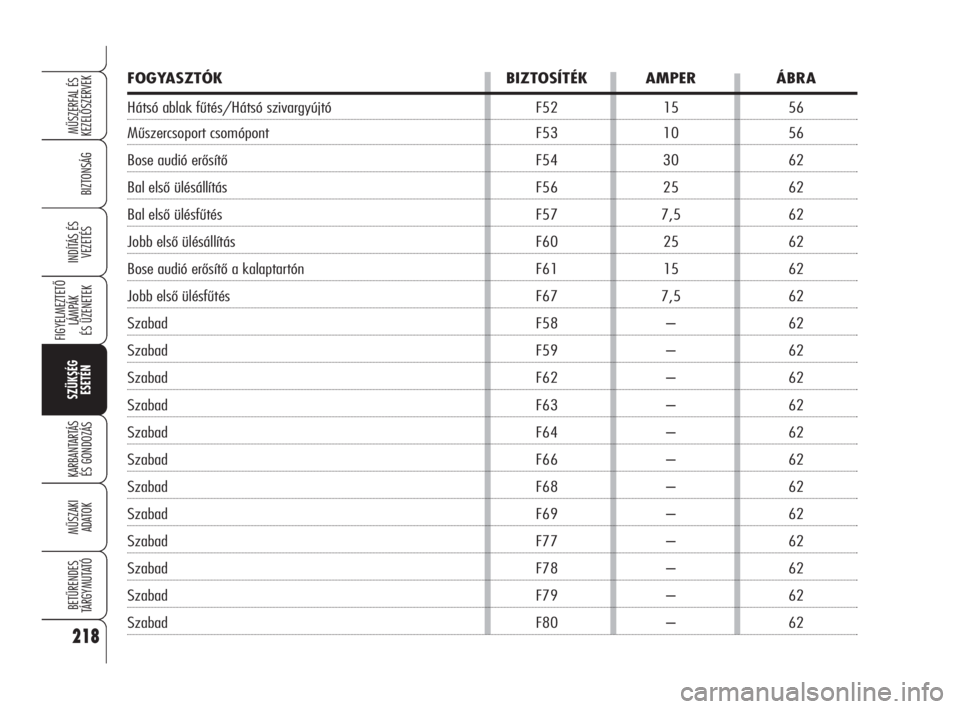

FOGYASZTÓK BIZTOSÍTÉK AMPER ÁBRA
Hátsó ablak fűtés/Hátsó szivargyújtó F52 15 56
Műszercsoport csomópont F53 10 56
Bose audió erősítő F54 30 62
Bal első ülésállítás F56 25 62
Bal első ülésfűtés F57 7,5 62
Jobb első ülésállítás F60 25 62
Bose audió erősítő a kalaptartón F61 15 62
Jobb első ülésfűtés F67 7,5 62
Szabad F58 – 62
Szabad F59 – 62
Szabad F62 – 62
Szabad F63 – 62
Szabad F64 – 62
Szabad F66 – 62
Szabad F68 – 62
Szabad F69 – 62
Szabad F77 – 62
Szabad F78 – 62
Szabad F79 – 62
Szabad F80 – 62
218
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 218

AZ AKKUMULÁTOR
TÖLTÉSE
FIGYELMEZTETÉSAz akkumulátor
feltöltésének alábbi leírása csupán táj-
ékoztatásul szolgál. Ezt a műveletet tan-
ácsos egy Alfa Romeo márkaszervizzel
elvégeztetni.
Az akkumulátor feltöltését ajánlatos las-
san, alacsony áramerősséggel, kb. 24
órán át végezni. A túl hosszú ideig tar-
tó töltés az akkumulátor károsodásához
vezethet.A töltéskor az alábbiak szerint járjunk
el:
❒kapcsoljuk le az akkumulátor nega-
tív (-) pólusáról a sarut;
❒csatlakoztassuk a töltőberendezés
töltőkábeleit az akkumulátor kive-
zetéseihez, ügyelve a helyes pola-
ritásra;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töl-
tőberendezést kapcsoljuk ki, és csak
azután vegyük le a töltőkábeleket
az akkumulátorról;
❒csatlakoztassuk ismét az akkumul-
átor negatív (-) pólusára a sarut.
Az akkumulátor elekt-
rolitja mérgező és kor-
rozív, ezért óvakodjunk a
szembe vagy a bőrre kerülé-
sétől. Az akkumulátor töltését
mindig jól szellőzött helyiség-
ben, nyílt lángtól, szikrafor-
rásoktól távol végezzük, hogy
elkerüljük a tűz- és robbanás-
veszélyt.
FIGYELEM
Befagyott akkumul-
átort semmiképpen ne
próbáljunk tölteni: először ki
kell olvasztani az elektrolitot,
különben felrobbanhat. Ha az
akkumulátor befagyott, hoz-
záértő személlyel ellenőriztet-
ni kell, hogy a műanyag ház
nem repedt-e meg (a kifolyó
sav mérgező és korróziót
okoz), és hogy a belső szer-
kezeti elemek nem sérültek-e
meg.
FIGYELEM
219
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 219

A KOCSIEMELÃVEL
Lásd a “Kerékcsere” című részben leír-
takat ebben a fejezetben.
A GÉPKOCSI
FELEMELÉSE
CSÁPOS EMELÃHÍDDAL
VAGY KROKODILEMELÃVEL
Ne emeljük fel a gépkocsit elölről, az
emelőkarok felfekvő felületét, illetve a
krokodilemelőt oldalról kell a gépkocsi
alá helyezni, a 63. ábránmegjelölt
pontokban. Ha a gépkocsit fel kell emel-
ni, mindig forduljunk egy Alfa Romeo
márkaszervizhez.A0E0195m63. ábra
220
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 220

A GÉPKOCSI
VONTATÁSA
A gépkocsihoz tartozó vontatószem a
Fix&Go automatic javító készletben van
elhelyezve.
ÓVINTÉZKEDÉSEK A
GÉPKOCSI VONTATÁSAKOR
Az erőátvitel szerkezeti károsodásának
elkerülése érdekében a gépkocsi csak
az alábbi módok egyike szerint vontat-
ható:
❒az első kerekek felemelve és a hát-
só kerekek egy-egy alkalmas görgős
zsámolyra helyezve;
❒a hátsó kerekek felemelve és az el-
ső kerekek egy-egy alkalmas görgős
zsámolyra helyezve;
❒az összes kerékkel a szállító eszköz
rakfelületén elhelyezve.
A0E0111m64. ábra
❒vegyük ki a bepattanó rögzítésű fe-
delet A - 65. ábraaz elülső lök-
hárító felületéből. Ha ehhez a szer-
számkészletben mellékelt csavarhú-
zót B-64. ábrahasználjuk, borítsuk
be annak élét egy puha rongydarab-
bal, hogy elkerüljük a gépkocsi sérü-
lését.
❒csavarjuk be teljesen a vontatósze-
met a helyére.
Hátsó
A hátsó lökhárítóhoz tartozó vontató-
szem A-66. ábra fix típusú.
A VONTATÓSZEM
FELSZERELÉSE
Első
Az alábbiak szerint járjunk el:
❒vegyük elő azA - 64. ábravon-
tatószemet a Fix&Go automatic
készletből
A0E0230m65. ábra
A0E0176m66. ábra
221
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 221

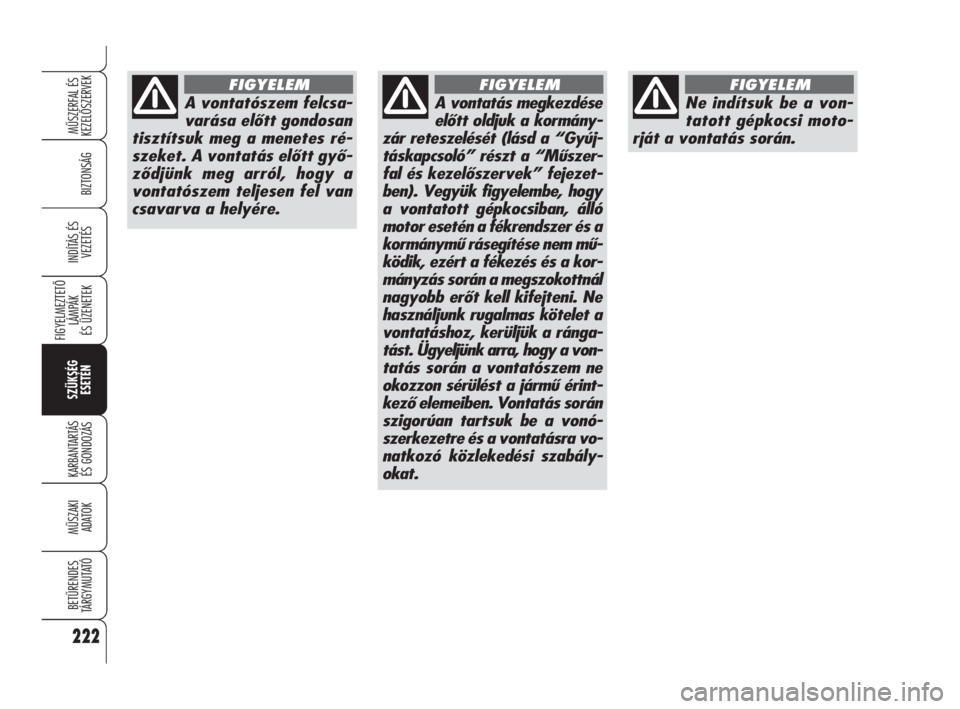

Ne indítsuk be a von-
tatott gépkocsi moto-
rját a vontatás során.
FIGYELEM
A vontatószem felcsa-
varása előtt gondosan
tisztítsuk meg a menetes ré-
szeket. A vontatás előtt győ-
ződjünk meg arról, hogy a
vontatószem teljesen fel van
csavarva a helyére.
FIGYELEM
A vontatás megkezdése
előtt oldjuk a kormány-
zár reteszelését (lásd a “Gyúj-
táskapcsoló” részt a “Műszer-
fal és kezelőszervek” fejezet-
ben). Vegyük figyelembe, hogy
a vontatott gépkocsiban, álló
motor esetén a fékrendszer és a
kormánymű rásegítése nem mű-
ködik, ezért a fékezés és a kor-
mányzás során a megszokottnál
nagyobb erőt kell kifejteni. Ne
használjunk rugalmas kötelet a
vontatáshoz, kerüljük a ránga-
tást. Ügyeljünk arra, hogy a von-
tatás során a vontatószem ne
okozzon sérülést a jármű érint-
kező elemeiben. Vontatás során
szigorúan tartsuk be a vonó-
szerkezetre és a vontatásra vo-
natkozó közlekedési szabály-
okat.
FIGYELEM
222
BIZTONSÁG
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
MŰSZERFAL ÉS
KEZELŐSZERVEK
INDÍTÁS ÉS
VEZETÉS
181-222 Alfa 159 HU:181-222 Alfa 159 1ed 9-04-2009 10:24 Pagina 222
