Alfa Romeo 159 2011 Kezelési és karbantartási útmutató (in Hungarian)

283
ALFA 159 SPORTWAGON

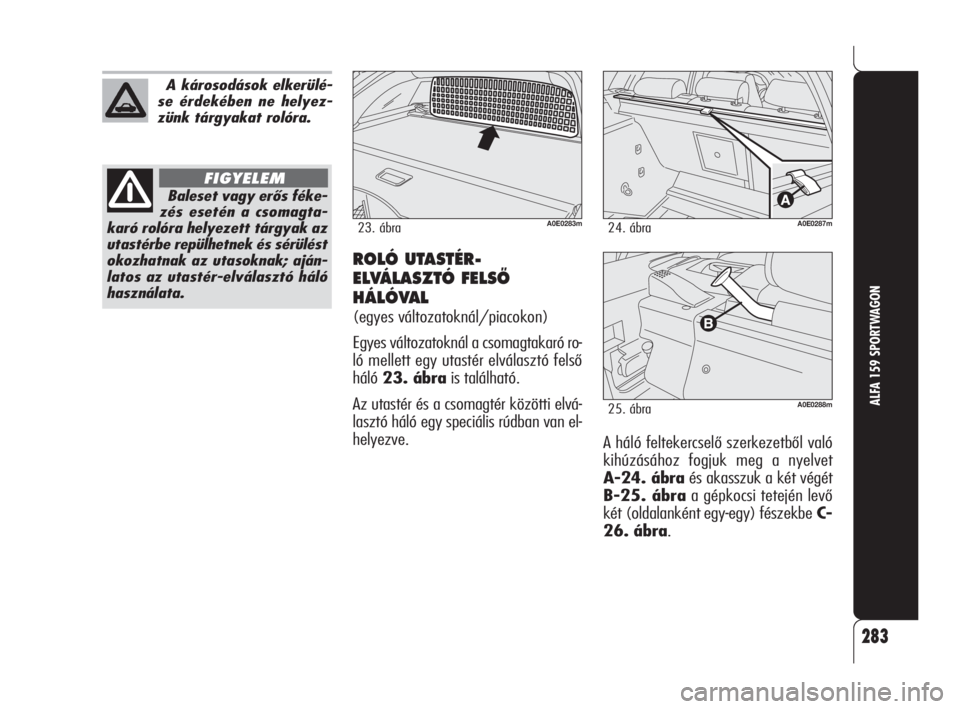

ROLÓ UTASTÉR-
ELVÁLASZTÓ FELSÃ
HÁLÓVAL
(egyes változatoknál/piacokon)
Egyes változatoknál a csomagtakaró ro-
ló mellett egy utastér elválasztó felső
háló 23. ábrais található.
Az utastér és a csomagtér közötti elvá-
lasztó háló egy speciális rúdban van el-
helyezve.
A0E0283m23. ábraA0E0287m24. ábra
A0E0288m25. ábra
A háló feltekercselő szerkezetből való
kihúzásához fogjuk meg a nyelvet
A-24. ábraés akasszuk a két végét
B-25. ábraa gépkocsi tetején levő
két (oldalanként egy-egy) fészekbeC-
26. ábra.
A károsodások elkerülé-
se érdekében ne helyez-
zünk tárgyakat rolóra.
Baleset vagy erős féke-
zés esetén a csomagta-
karó rolóra helyezett tárgyak az
utastérbe repülhetnek és sérülést
okozhatnak az utasoknak; aján-
latos az utastér-elválasztó háló
használata.
FIGYELEM
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 283

AUTÓRÁDIÓ
CD-váltó
(egyes változatoknál/piacokon)
Egyes változatoknál a csomagtér jobb
oldalánál levő fedél mögött egy 10 le-
mez befogadására alkalmas CD-váltó ta-
lálható (lásd 28. ábra).
Erősítő
(egyes változatoknál/piacokon)
A Bose Hi-Fi audió rendszerrel ellátott
változatoknál az erősítő a csomagtér bal

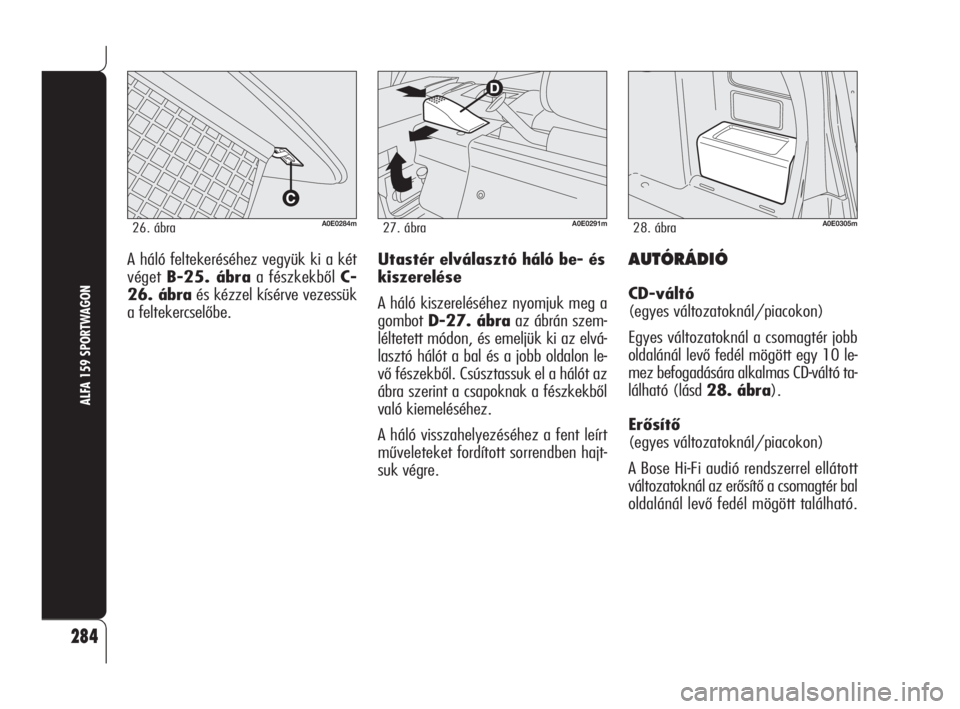

oldalánál levő fedél mögött található. A háló feltekeréséhez vegyük ki a két
véget B-25. ábraa fészkekből C-
26. ábraés kézzel kísérve vezessük
a feltekercselőbe.
A0E0291m27. ábraA0E0284m26. ábra
284
ALFA 159 SPORTWAGON
A0E0305m28. ábra
Utastér elválasztó háló be- és
kiszerelése
A háló kiszereléséhez nyomjuk meg a
gombot D-27. ábraaz ábrán szem-
léltetett módon, és emeljük ki az elvá-
lasztó hálót a bal és a jobb oldalon le-
vő fészekből. Csúsztassuk el a hálót az
ábra szerint a csapoknak a fészkekből
való kiemeléséhez.
A háló visszahelyezéséhez a fent leírt
műveleteket fordított sorrendben hajt-
suk végre.
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 284

285
ALFA 159 SPORTWAGON
A0E0286m30. ábra

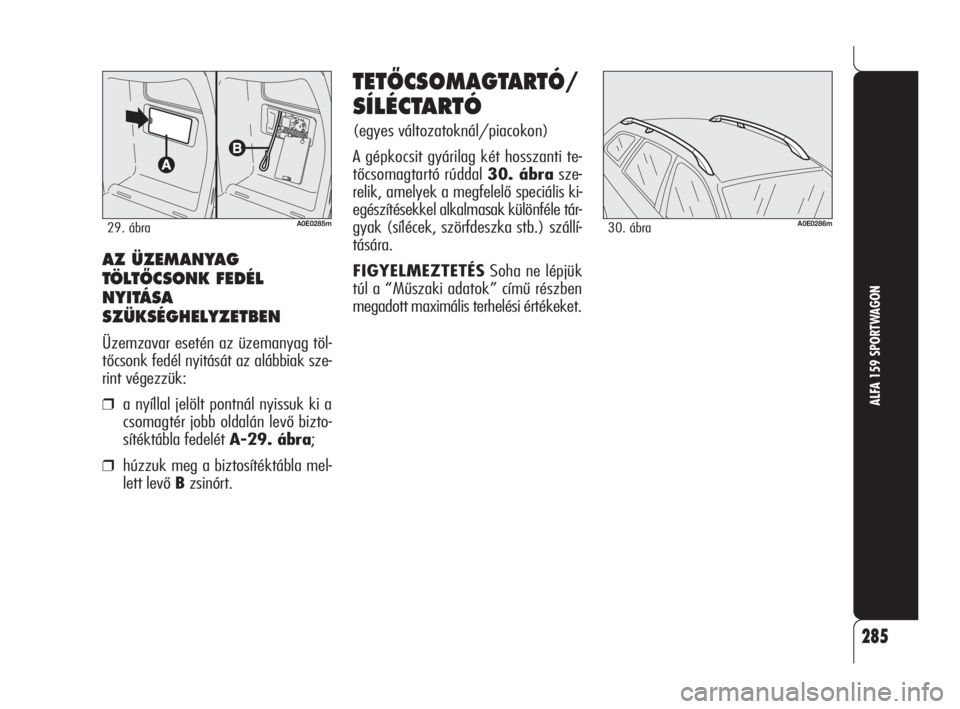

TETÃCSOMAGTARTÓ/
SÍLÉCTARTÓ
(egyes változatoknál/piacokon)
A gépkocsit gyárilag két hosszanti te-
tőcsomagtartó rúddal 30. ábrasze-
relik, amelyek a megfelelő speciális ki-
egészítésekkel alkalmasak különféle tár-
gyak (sílécek, szörfdeszka stb.) szállí-
tására.
FIGYELMEZTETÉSSoha ne lépjük
túl a “Műszaki adatok” című részben
megadott maximális terhelési értékeket.
AZ ÜZEMANYAG
TÖLTÃCSONK FEDÉL
NYITÁSA
SZÜKSÉGHELYZETBEN
Üzemzavar esetén az üzemanyag töl-
tőcsonk fedél nyitását az alábbiak sze-
rint végezzük:
❒a nyíllal jelölt pontnál nyissuk ki a
csomagtér jobb oldalán levő bizto-
sítéktábla fedelét A-29. ábra;
❒húzzuk meg a biztosítéktábla mel-
lett levő Bzsinórt.
A0E0285m29. ábra
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 285

286
ALFA 159 SPORTWAGON

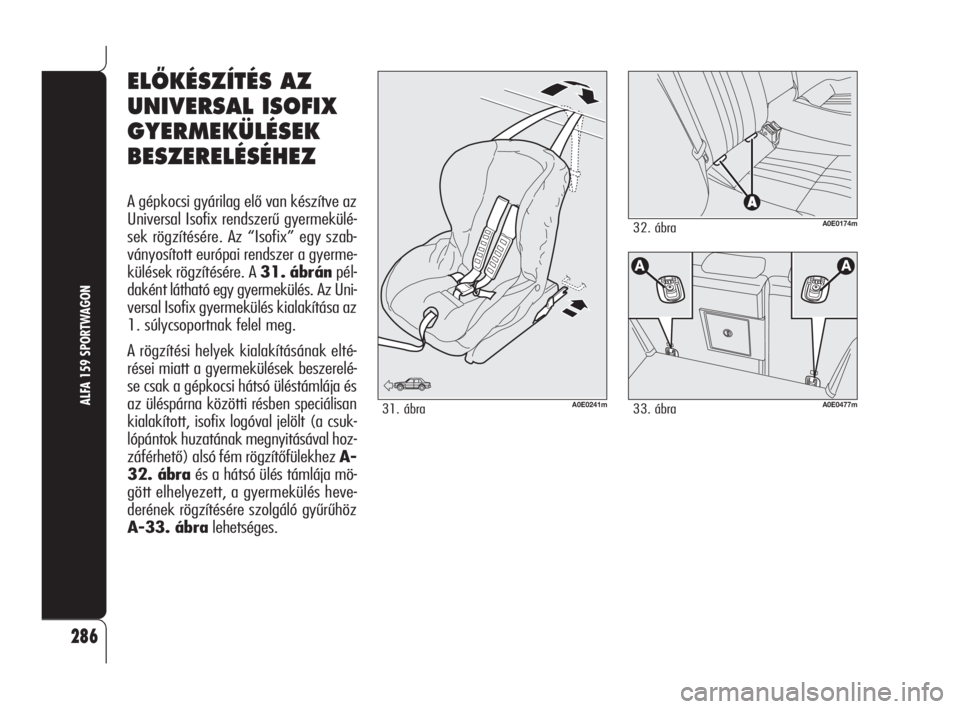

ELÃKÉSZÍTÉS AZ
UNIVERSAL ISOFIX
GYERMEKÜLÉSEK
BESZERELÉSÉHEZ
A gépkocsi gyárilag elő van készítve az
Universal Isofix rendszerű gyermekülé-
sek rögzítésére. Az “Isofix” egy szab-
ványosított európai rendszer a gyerme-
külések rögzítésére. A 31. ábránpél-
daként látható egy gyermekülés. Az Uni-
versal Isofix gyermekülés kialakítása az
1. súlycsoportnak felel meg.
A rögzítési helyek kialakításának elté-
rései miatt a gyermekülések beszerelé-
se csak a gépkocsi hátsó üléstámlája és
az üléspárna közötti résben speciálisan
kialakított, isofix logóval jelölt (a csuk-
lópántok huzatának megnyitásával hoz-
záférhető) alsó fém rögzítőfülekhez A-
32. ábraés a hátsó ülés támlája mö-
gött elhelyezett, a gyermekülés heve-
derének rögzítésére szolgáló gyűrűhöz
A-33. ábralehetséges.
A0E0174m32. ábra
A0E0477m33. ábra
31. ábraA0E0241m
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 286

287
ALFA 159 SPORTWAGON

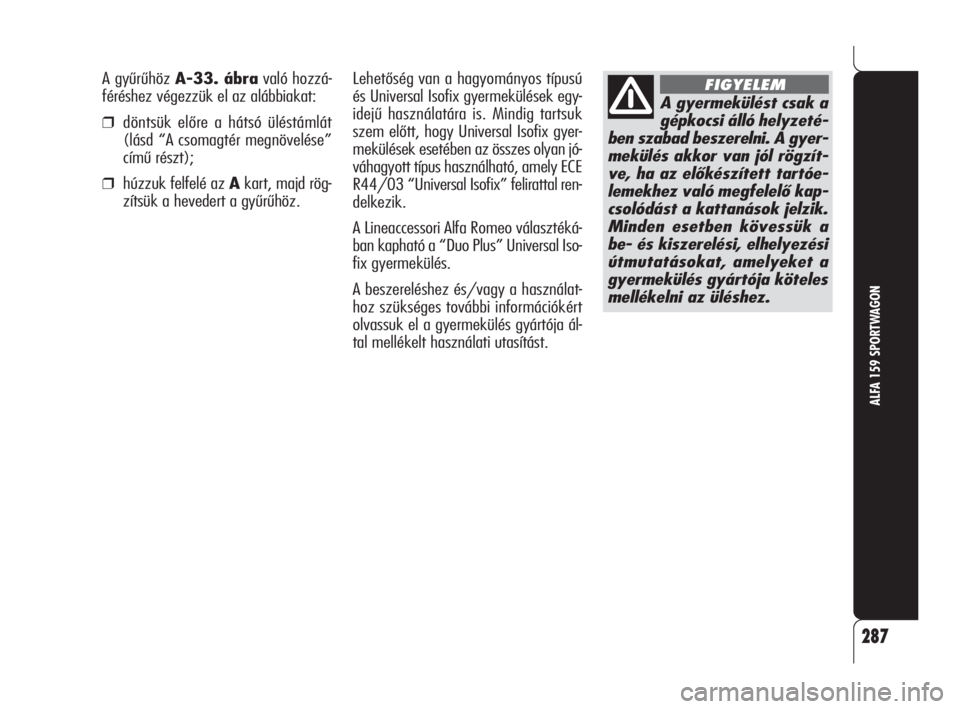

Lehetőség van a hagyományos típusú
és Universal Isofix gyermekülések egy-
idejű használatára is. Mindig tartsuk
szem előtt, hogy Universal Isofix gyer-
mekülések esetében az összes olyan jó-
váhagyott típus használható, amely ECE
R44/03 “Universal Isofix” felirattal ren-
delkezik.
A Lineaccessori Alfa Romeo választéká-
ban kapható a “Duo Plus” Universal Iso-
fix gyermekülés.
A beszereléshez és/vagy a használat-
hoz szükséges további információkért
olvassuk el a gyermekülés gyártója ál-
tal mellékelt használati utasítást. A gyűrűhöz A-33. ábravaló hozzá-
féréshez végezzük el az alábbiakat:
❒döntsük előre a hátsó üléstámlát
(lásd “A csomagtér megnövelése”
című részt);
❒húzzuk felfelé az Akart, majd rög-
zítsük a hevedert a gyűrűhöz.
A gyermekülést csak a
gépkocsi álló helyzeté-
ben szabad beszerelni. A gyer-
mekülés akkor van jól rögzít-
ve, ha az előkészített tartóe-
lemekhez való megfelelő kap-
csolódást a kattanások jelzik.
Minden esetben kövessük a
be- és kiszerelési, elhelyezési
útmutatásokat, amelyeket a
gyermekülés gyártója köteles
mellékelni az üléshez.
FIGYELEM
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 287

288
ALFA 159 SPORTWAGON

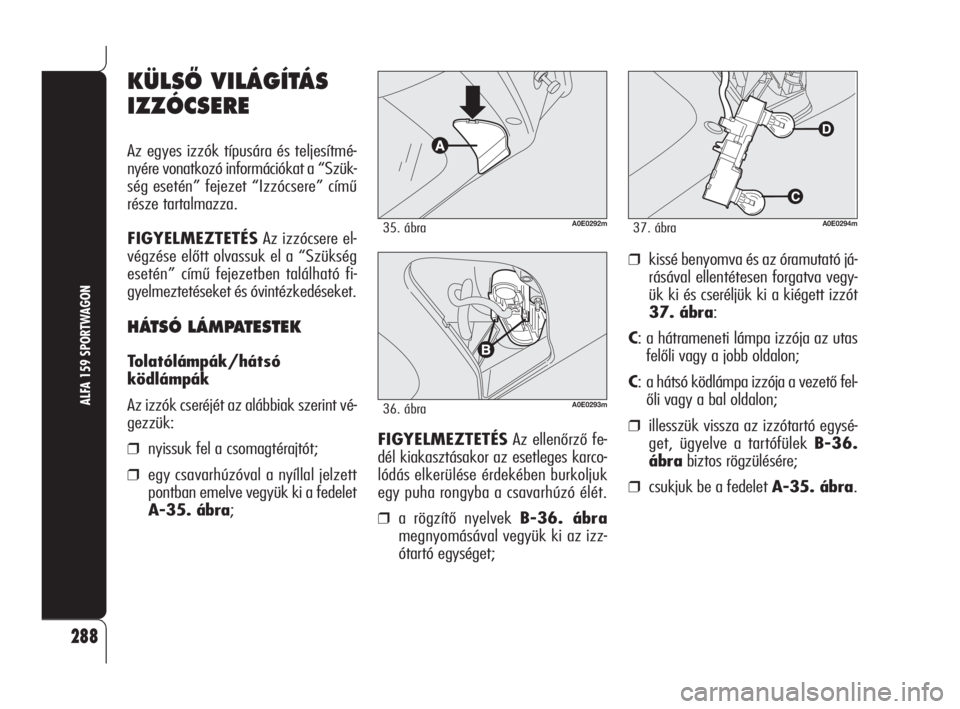

KÜLSÃ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és teljesítmé-
nyére vonatkozó információkat a “Szük-
ség esetén” fejezet “Izzócsere” című
része tartalmazza.
FIGYELMEZTETÉSAz izzócsere el-
végzése előtt olvassuk el a “Szükség
esetén” című fejezetben található fi-
gyelmeztetéseket és óvintézkedéseket.
HÁTSÓ LÁMPATESTEK
Tolatólámpák/hátsó
ködlámpák
Az izzók cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk fel a csomagtérajtót;
❒egy csavarhúzóval a nyíllal jelzett
pontban emelve vegyük ki a fedelet
A-35. ábra;
A0E0292m35. ábra
A0E0293m36. ábra
FIGYELMEZTETÉSAz ellenőrző fe-
dél kiakasztásakor az esetleges karco-
lódás elkerülése érdekében burkoljuk
egy puha rongyba a csavarhúzó élét.
❒a rögzítő nyelvek B-36. ábra
megnyomásával vegyük ki az izz-
ótartó egységet;
❒kissé benyomva és az óramutató já-
rásával ellentétesen forgatva vegy-
ük ki és cseréljük ki a kiégett izzót
37. ábra:
C: a hátrameneti lámpa izzója az utas
felőli vagy a jobb oldalon;
C: a hátsó ködlámpa izzója a vezető fel-
őli vagy a bal oldalon;
❒illesszük vissza az izzótartó egysé-
get, ügyelve a tartófülek B-36.
ábrabiztos rögzülésére;
❒csukjuk be a fedelet A-35. ábra.
A0E0294m37. ábra
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 288

289
ALFA 159 SPORTWAGON
Helyzetjelző lámpák a
csomagtértetőn
Az izzók cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk fel a csomagtérajtót;
❒a nyíllal jelzett pontnál nyissuk ki a
fedelet A-35. ábra;
❒a rögzítő nyelvek B-36. ábra
megnyomásával vegyük ki az izz-
ótartó egységet;
❒kissé benyomva és az óramutató já-
rásával ellentétesen forgatva vegy-
ük ki és cseréljük ki a kiégett izzót
37. ábra:
D: helyzetjelző lámpa izzója a bal/jobb
oldalon
❒illesszük vissza az izzótartó egysé-
get, ügyelve a tartófülek B-36.
ábrabiztos rögzülésére;
❒csukjuk be a fedelet A-35. ábra.Irányjelzők/
Helyzetjelzők/Féklámpák
Az izzók cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk fel a csomagtérajtót;
❒egyes változatoknál nyissuk ki az ol-
dalsó fedelet;
❒a rögzítőszerkezet A-38. ábraki-
oldásával vegyük le a védőfedelet;
❒a rögzítő fülek B-36. ábrameg-
nyomásával vegyük ki az izzótartó
egységet;
❒kissé benyomva és az óramutató já-
rásával ellentétesen forgatva vegy-
ük ki és cseréljük ki a kiégett izzót
40. ábra:
A0E0295m38. ábraA0E0296m39. ábra
E: helyzetjelző/féklámpa izzó;
F: irányjelző lámpa izzó.
❒illesszük vissza az izzótartó egysé-
get, ügyelve a tartófülek B-39.
ábrabiztos rögzülésére;
❒szereljük vissza a védőfedelet.
A0E0297m40. ábra
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 289

290
ALFA 159 SPORTWAGON
A0E0298m41. ábra

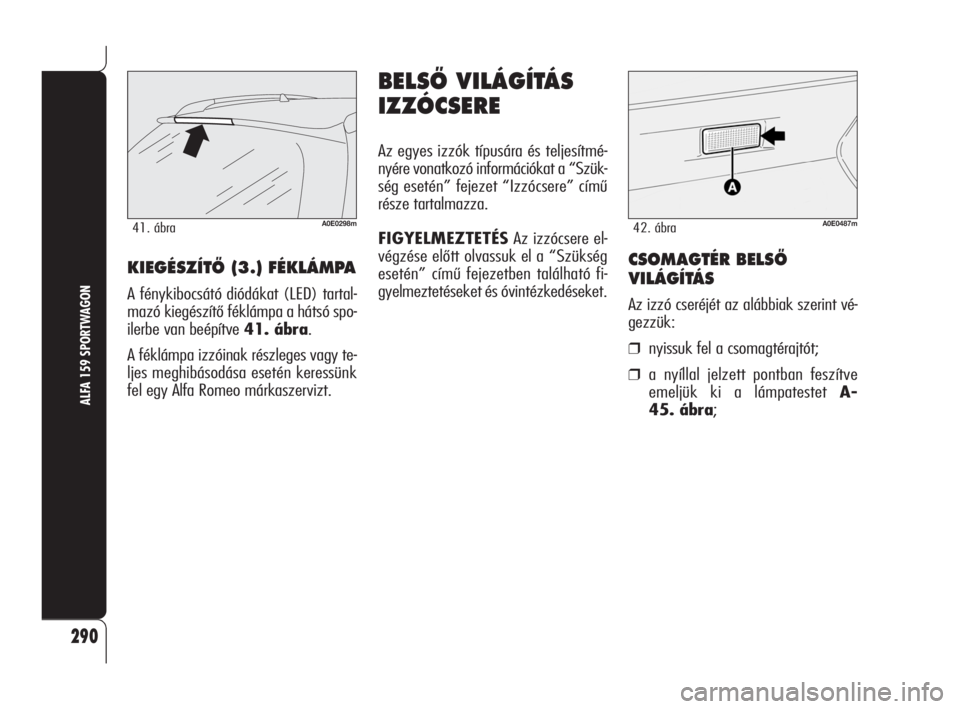

KIEGÉSZÍTÃ (3.) FÉKLÁMPA
A fénykibocsátó diódákat (LED) tartal-
mazó kiegészítő féklámpa a hátsó spo-
ilerbe van beépítve 41. ábra.
A féklámpa izzóinak részleges vagy te-
ljes meghibásodása esetén keressünk
fel egy Alfa Romeo márkaszervizt.
BELSÃ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és teljesítmé-
nyére vonatkozó információkat a “Szük-
ség esetén” fejezet “Izzócsere” című
része tartalmazza.
FIGYELMEZTETÉSAz izzócsere el-
végzése előtt olvassuk el a “Szükség
esetén” című fejezetben található fi-
gyelmeztetéseket és óvintézkedéseket.
A0E0487m42. ábra
CSOMAGTÉR BELSÃ
VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk fel a csomagtérajtót;
❒a nyíllal jelzett pontban feszítve
emeljük ki a lámpatestet A-
45. ábra;
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 290

291
ALFA 159 SPORTWAGON
A0E0488m43. ábra

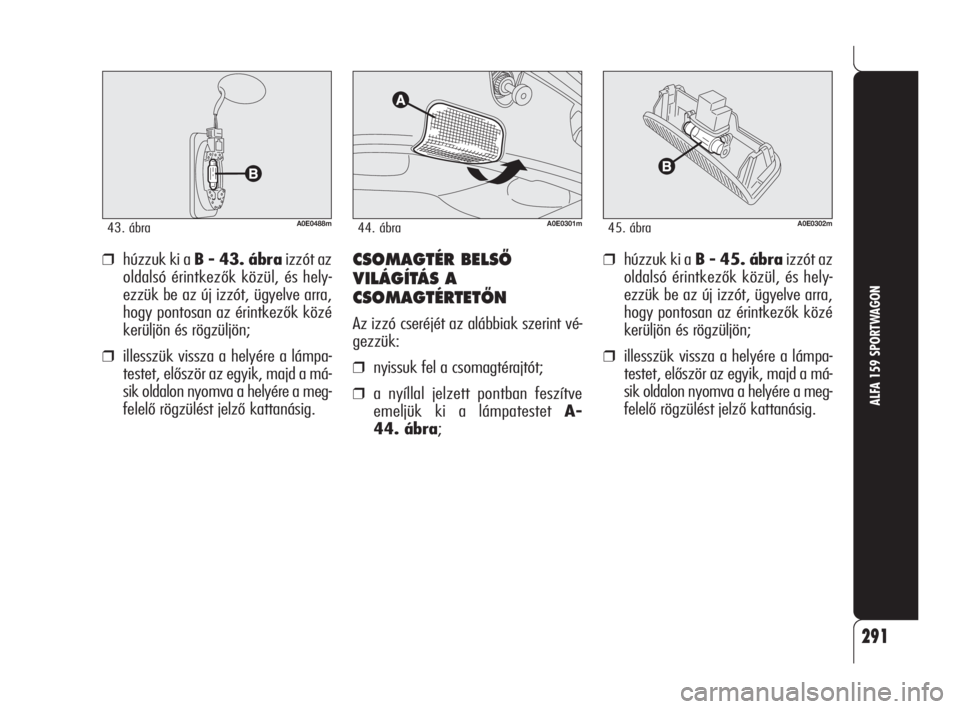

❒húzzuk ki a B - 43. ábraizzót az
oldalsó érintkezők közül, és hely-
ezzük be az új izzót, ügyelve arra,
hogy pontosan az érintkezők közé
kerüljön és rögzüljön;
❒illesszük vissza a helyére a lámpa-
testet, először az egyik, majd a má-
sik oldalon nyomva a helyére a meg-
felelő rögzülést jelző kattanásig.
A0E0301m44. ábraA0E0302m45. ábra
CSOMAGTÉR BELSÃ
VILÁGÍTÁS A
CSOMAGTÉRTETÃN
Az izzó cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk fel a csomagtérajtót;
❒a nyíllal jelzett pontban feszítve
emeljük ki a lámpatestet A-
44. ábra;
❒húzzuk ki a B - 45. ábraizzót az
oldalsó érintkezők közül, és hely-
ezzük be az új izzót, ügyelve arra,
hogy pontosan az érintkezők közé
kerüljön és rögzüljön;
❒illesszük vissza a helyére a lámpa-
testet, először az egyik, majd a má-
sik oldalon nyomva a helyére a meg-
felelő rögzülést jelző kattanásig.
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 291

292
ALFA 159 SPORTWAGON
BIZTOSÍTÉKCSERE
A Sportwagon változat specifikus biz-
tosítékai a csomagtér jobb oldalán el-
helyezett biztosítéktáblán találhatók
(lásd a “Szükség esetén” című fejeze-
tet).
FIGYELMEZTETÉSA biztosítékcsere
elvégzése előtt olvassuk el a “Szükség
esetén” című fejezetben található fi-
gyelmeztetéseket és óvintézkedéseket.
A0E0303m46. ábraA0E0304m47. ábra
A biztosítéktáblához való hozzáféréshez
végezzük el az alábbiakat:
❒a Bfogantyú segítségével nyissuk ki
a jobb oldali fedelet A - 46. áb-
ra (egyes változatoknál/piacokon);
❒a biztosítéktáblához való hozzáfé-
réshez a nyíllal jelölt helyen nyissuk
ki a fedelet C - 47. ábra.
FOGYASZTÓK BIZTOSÍTÉK AMPER
Elektromos csatlakozóaljzat F55 15
271-292 Alfa 159 HU 9-04-2009 11:23 Pagina 292
