Alfa Romeo 159 2011 Manual de Uso e Manutenção (in Portuguese)

209
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

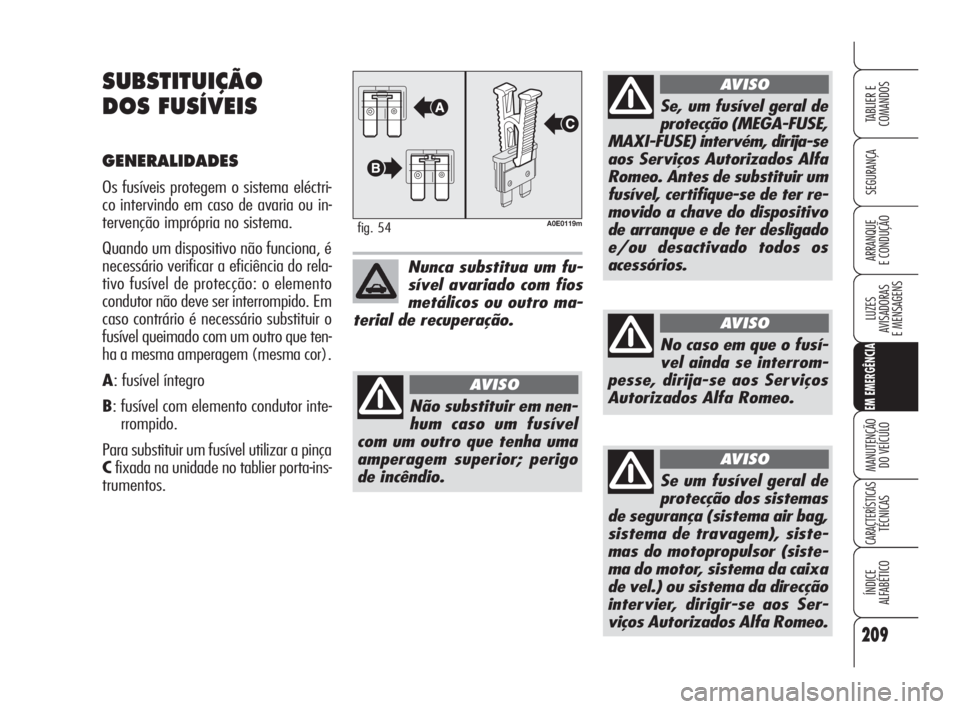

SUBSTITUIÇÃO
DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctri-
co intervindo em caso de avaria ou in-
tervenção imprópria no sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do rela-
tivo fusível de protecção: o elemento
condutor não deve ser interrompido. Em
caso contrário é necessário substituir o
fusível queimado com um outro que ten-
ha a mesma amperagem (mesma cor).
A: fusível íntegro
B: fusível com elemento condutor inte-
rrompido.
Para substituir um fusível utilizar a pinça
Cfixada na unidade no tablier porta-ins-
trumentos.
A0E0119mfig. 54
Nunca substitua um fu-
sível avariado com fios
metálicos ou outro ma-
terial de recuperação.
Não substituir em nen-
hum caso um fusível
com um outro que tenha uma
amperagem superior; perigo
de incêndio.
AVISO
Se, um fusível geral de
protecção (MEGA-FUSE,
MAXI-FUSE) intervém, dirija-se
aos Serviços Autorizados Alfa
Romeo. Antes de substituir um
fusível, certifique-se de ter re-
movido a chave do dispositivo
de arranque e de ter desligado
e/ou desactivado todos os
acessórios.
AVISO
No caso em que o fusí-
vel ainda se interrom-
pesse, dirija-se aos Serviços
Autorizados Alfa Romeo.
AVISO
Se um fusível geral de
protecção dos sistemas
de segurança (sistema air bag,
sistema de travagem), siste-
mas do motopropulsor (siste-
ma do motor, sistema da caixa
de vel.) ou sistema da direcção
intervier, dirigir-se aos Ser-
viços Autorizados Alfa Romeo.
AVISO
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 209

ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados
em quatro unidades, situadas no tablier
porta-instrumentos, no pólo positivo da
bateria, ao lado da bateria e dentro da
bagageira (lado esquerdo).

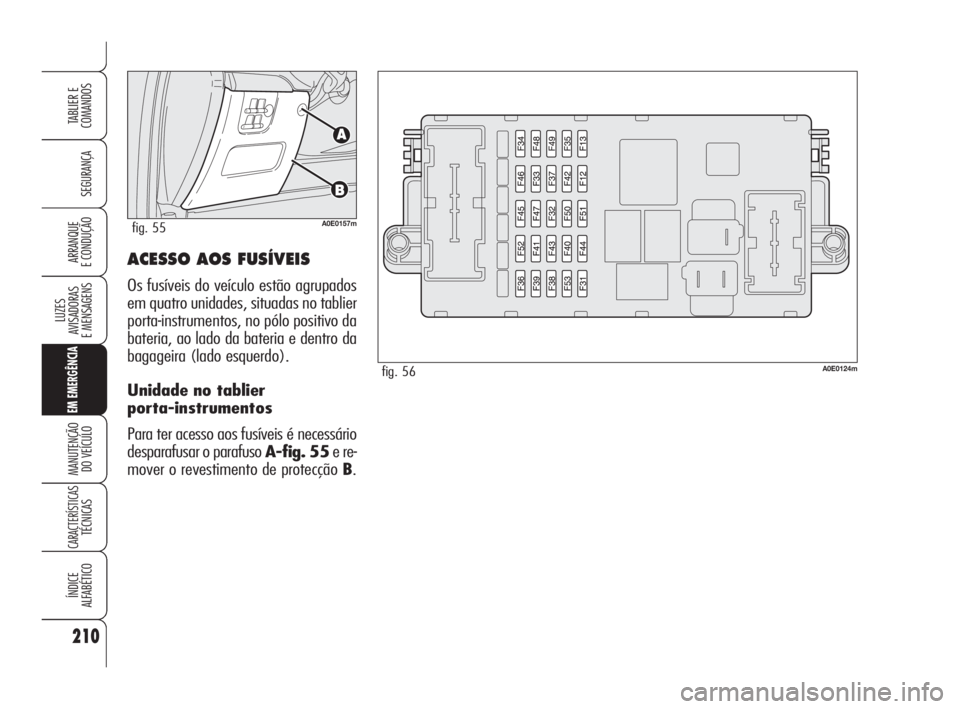

Unidade no tablier
porta-instrumentos
Para ter acesso aos fusíveis é necessário
desparafusar o parafuso A-fig. 55e re-
mover o revestimento de protecção B.
210
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 210

211
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

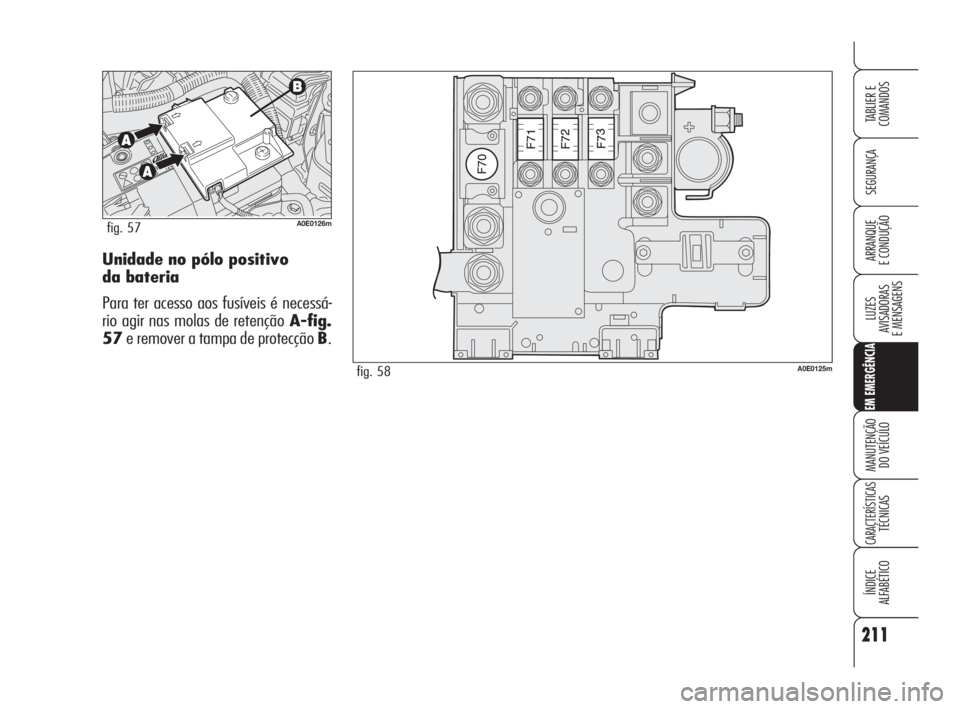

E CONDUÇÃO Unidade no pólo positivo
da bateria
Para ter acesso aos fusíveis é necessá-
rio agir nas molas de retenção A-fig.
57e remover a tampa de protecção B.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 211

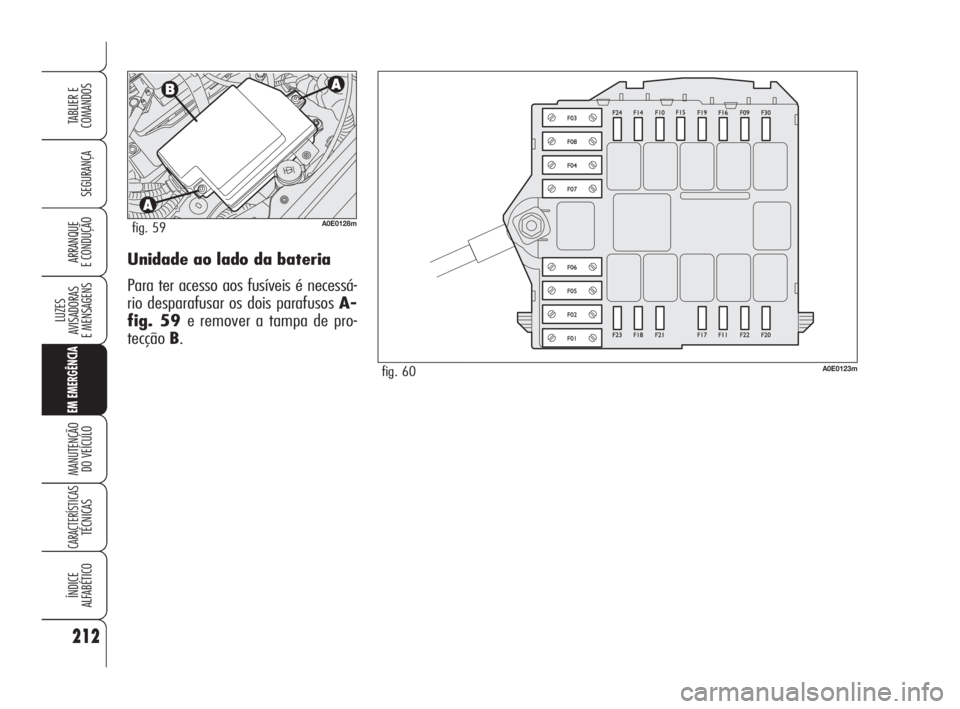

Unidade ao lado da bateria
Para ter acesso aos fusíveis é necessá-
rio desparafusar os dois parafusos A-
fig. 59 e remover a tampa de pro-
tecção B.
212
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 212

213
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

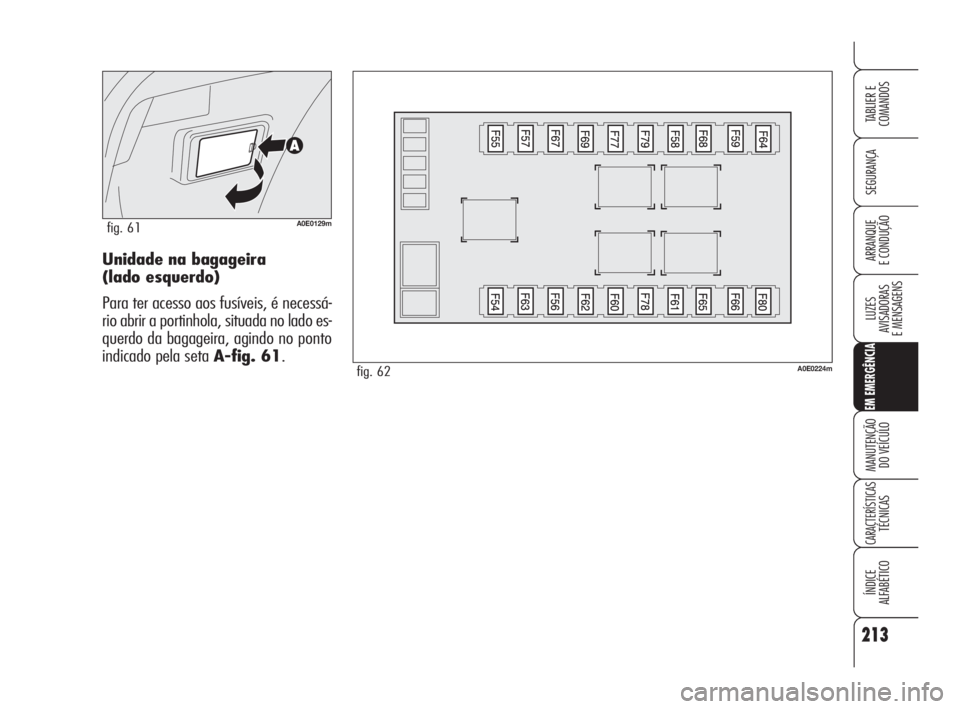

E CONDUÇÃO Unidade na bagageira
(lado esquerdo)
Para ter acesso aos fusíveis, é necessá-
rio abrir a portinhola, situada no lado es-
querdo da bagageira, agindo no ponto
indicado pela seta A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 213

214
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

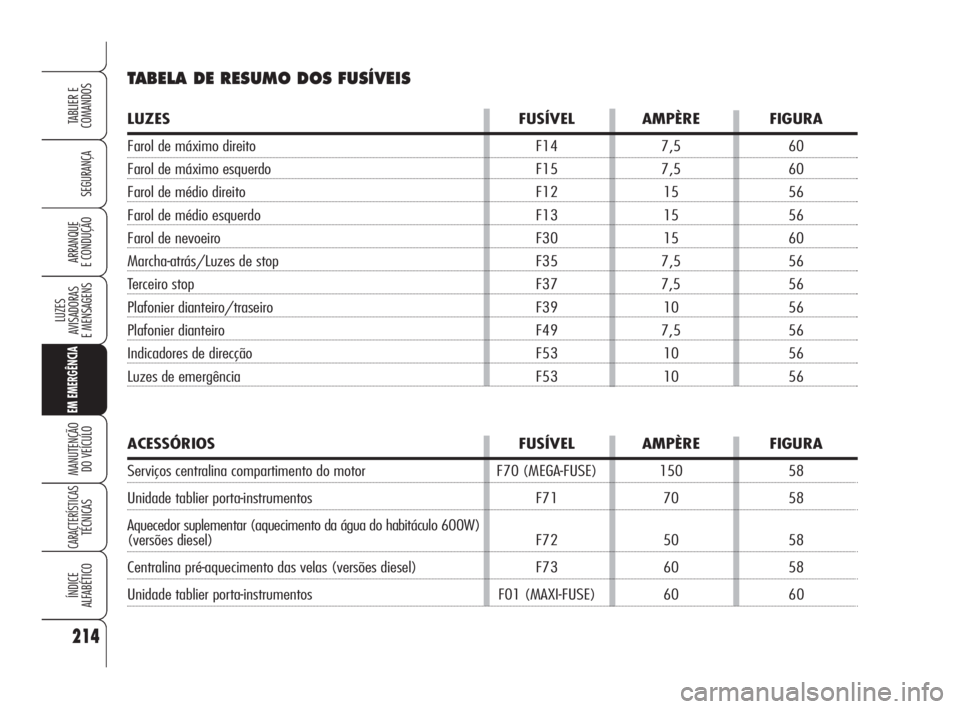

TABELA DE RESUMO DOS FUSÍVEIS
LUZES FUSÍVEL AMPÈRE FIGURA
Farol de máximo direito F14 7,5 60
Farol de máximo esquerdo F15 7,5 60
Farol de médio direito F12 15 56
Farol de médio esquerdo F13 15 56
Farol de nevoeiro F30 15 60
Marcha-atrás/Luzes de stop F35 7,5 56
Terceiro stop F37 7,5 56
Plafonier dianteiro/traseiro F39 10 56
Plafonier dianteiro F49 7,5 56
Indicadores de direcção F53 10 56
Luzes de emergência F53 10 56
ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Serviços centralina compartimento do motor F70 (MEGA-FUSE) 150 58
Unidade tablier porta-instrumentos F71 70 58
Aquecedor suplementar (aquecimento da água do habitáculo 600W)
(versões diesel) F72 50 58
Centralina pré-aquecimento das velas (versões diesel) F73 60 58
Unidade tablier porta-instrumentos F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 214

215
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

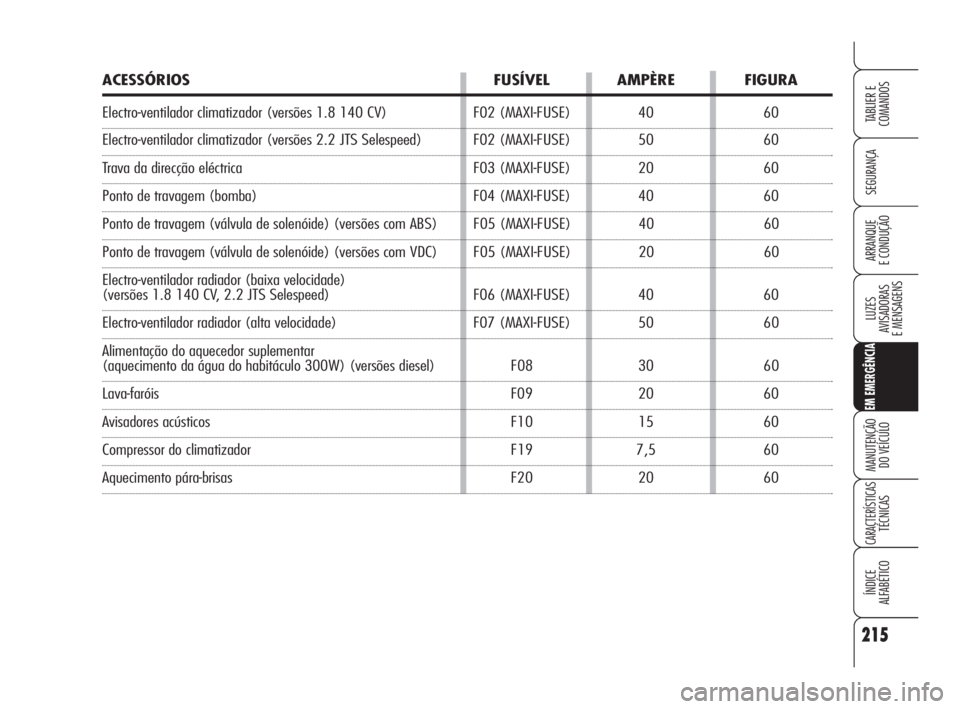

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Electro-ventilador climatizador (versões 1.8 140 CV) F02 (MAXI-FUSE) 40 60
Electro-ventilador climatizador (versões 2.2 JTS Selespeed) F02 (MAXI-FUSE) 50 60
Trava da direcção eléctrica F03 (MAXI-FUSE) 20 60
Ponto de travagem (bomba) F04 (MAXI-FUSE) 40 60
Ponto de travagem (válvula de solenóide) (versões com ABS) F05 (MAXI-FUSE) 40 60
Ponto de travagem (válvula de solenóide) (versões com VDC) F05 (MAXI-FUSE) 20 60
Electro-ventilador radiador (baixa velocidade)
(versões 1.8 140 CV, 2.2 JTS Selespeed) F06 (MAXI-FUSE) 40 60
Electro-ventilador radiador (alta velocidade) F07 (MAXI-FUSE) 50 60
Alimentação do aquecedor suplementar
(aquecimento da água do habitáculo 300W) (versões diesel) F08 30 60
Lava-faróis F09 20 60
Avisadores acústicos F10 15 60
Compressor do climatizador F19 7,5 60
Aquecimento pára-brisas F20 20 60
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 215

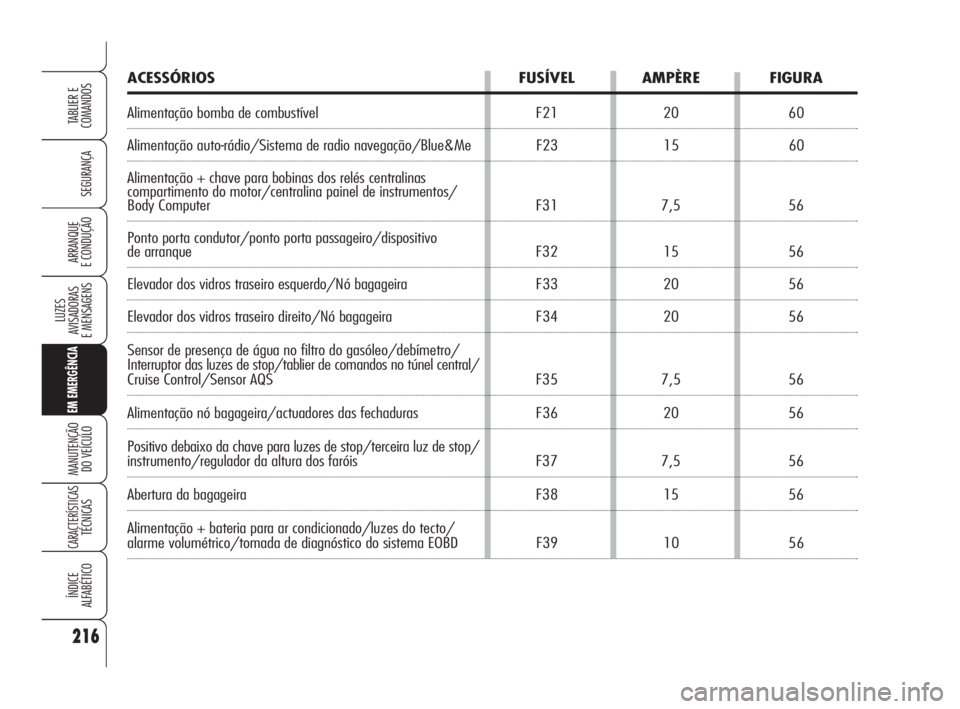

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Alimentação bomba de combustível F21 20 60
Alimentação auto-rádio/Sistema de radio navegação/Blue&Me F23 15 60
Alimentação + chave para bobinas dos relés centralinas
compartimento do motor/centralina painel de instrumentos/
Body Computer F31 7,5 56
Ponto porta condutor/ponto porta passageiro/dispositivo
de arranque F32 15 56
Elevador dos vidros traseiro esquerdo/Nó bagageira F33 20 56
Elevador dos vidros traseiro direito/Nó bagageira F34 20 56
Sensor de presença de água no filtro do gasóleo/debímetro/
Interruptor das luzes de stop/tablier de comandos no túnel central/
Cruise Control/Sensor AQS F35 7,5 56
Alimentação nó bagageira/actuadores das fechaduras F36 20 56
Positivo debaixo da chave para luzes de stop/terceira luz de stop/
instrumento/regulador da altura dos faróis F37 7,5 56
Abertura da bagageira F38 15 56
Alimentação + bateria para ar condicionado/luzes do tecto/
alarme volumétrico/tomada de diagnóstico do sistema EOBD F39 10 56
216
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 216

217
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

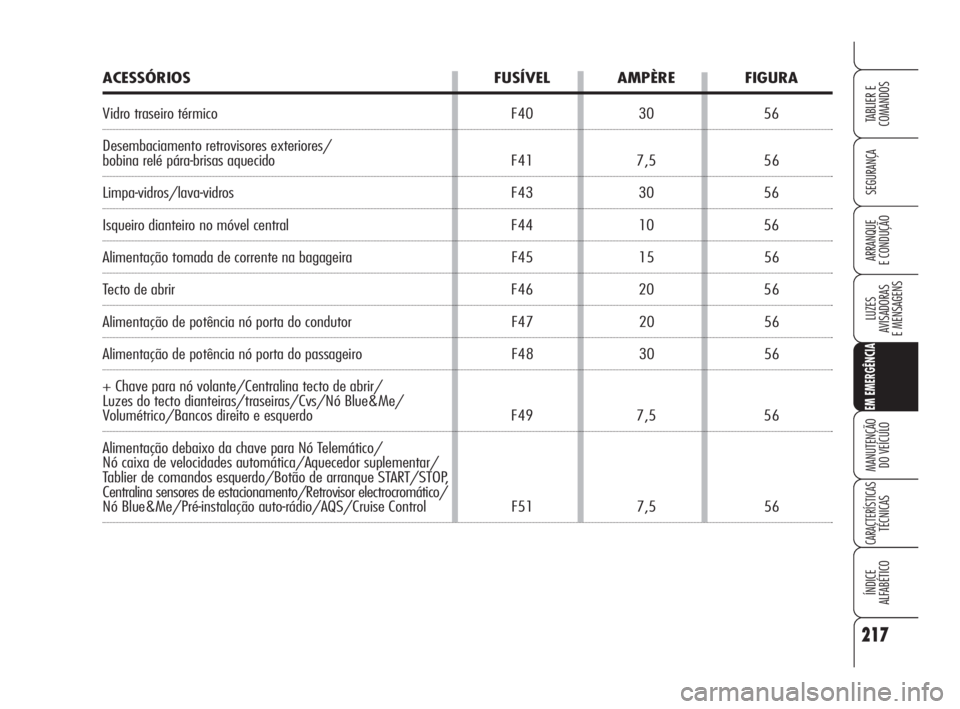

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Vidro traseiro térmico F40 30 56
Desembaciamento retrovisores exteriores/
bobina relé pára-brisas aquecido F41 7,5 56
Limpa-vidros/lava-vidros F43 30 56
Isqueiro dianteiro no móvel central F44 10 56
Alimentação tomada de corrente na bagageira F45 15 56
Tecto de abrir F46 20 56
Alimentação de potência nó porta do condutor F47 20 56
Alimentação de potência nó porta do passageiro F48 30 56
+ Chave para nó volante/Centralina tecto de abrir/
Luzes do tecto dianteiras/traseiras/Cvs/Nó Blue&Me/
Volumétrico/Bancos direito e esquerdo F49 7,5 56
Alimentação debaixo da chave para Nó Telemático/
Nó caixa de velocidades automática/Aquecedor suplementar/
Tablier de comandos esquerdo/Botão de arranque START/STOP,
Centralina sensores de estacionamento/Retrovisor electrocromático/
Nó Blue&Me/Pré-instalação auto-rádio/AQS/Cruise Control F51 7,5 56
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 217

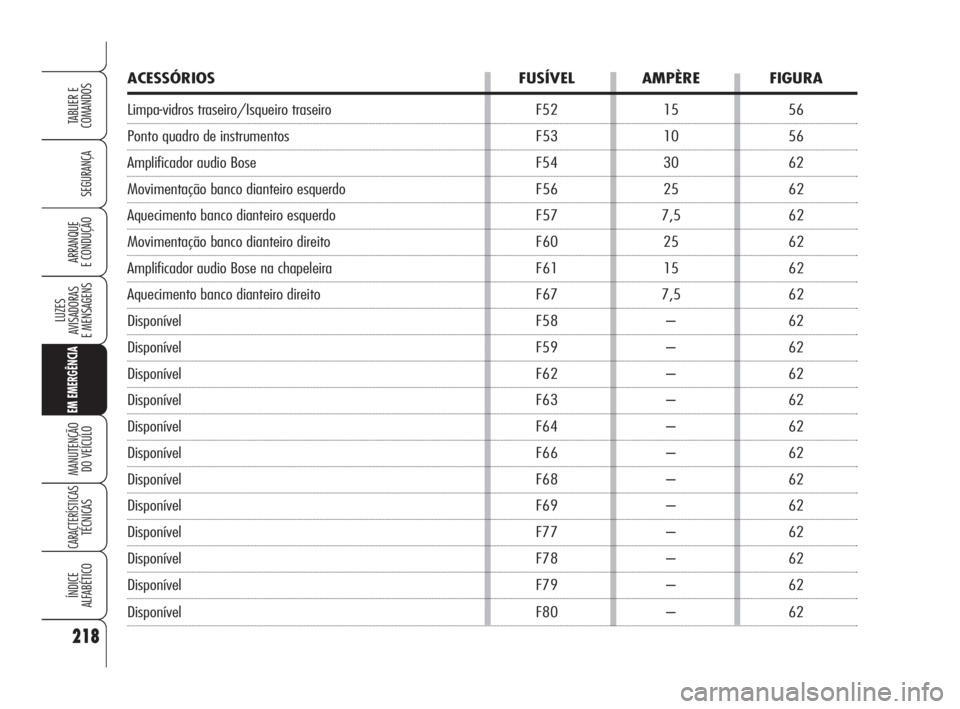

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Limpa-vidros traseiro/Isqueiro traseiro F52 15 56
Ponto quadro de instrumentos F53 10 56
Amplificador audio Bose F54 30 62
Movimentação banco dianteiro esquerdo F56 25 62
Aquecimento banco dianteiro esquerdo F57 7,5 62
Movimentação banco dianteiro direito F60 25 62
Amplificador audio Bose na chapeleira F61 15 62
Aquecimento banco dianteiro direito F67 7,5 62
Disponível F58 – 62
Disponível F59 – 62
Disponível F62 – 62
Disponível F63 – 62
Disponível F64 – 62
Disponível F66 – 62
Disponível F68 – 62
Disponível F69 – 62
Disponível F77 – 62
Disponível F78 – 62
Disponível F79 – 62
Disponível F80 – 62
218
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
181-222 Alfa 159 P 9-12-2009 12:10 Pagina 218
