Alfa Romeo 4C 2013 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2013, Model line: 4C, Model: Alfa Romeo 4C 2013Pages: 202, PDF Dimensioni: 7.88 MB
Page 21 of 202

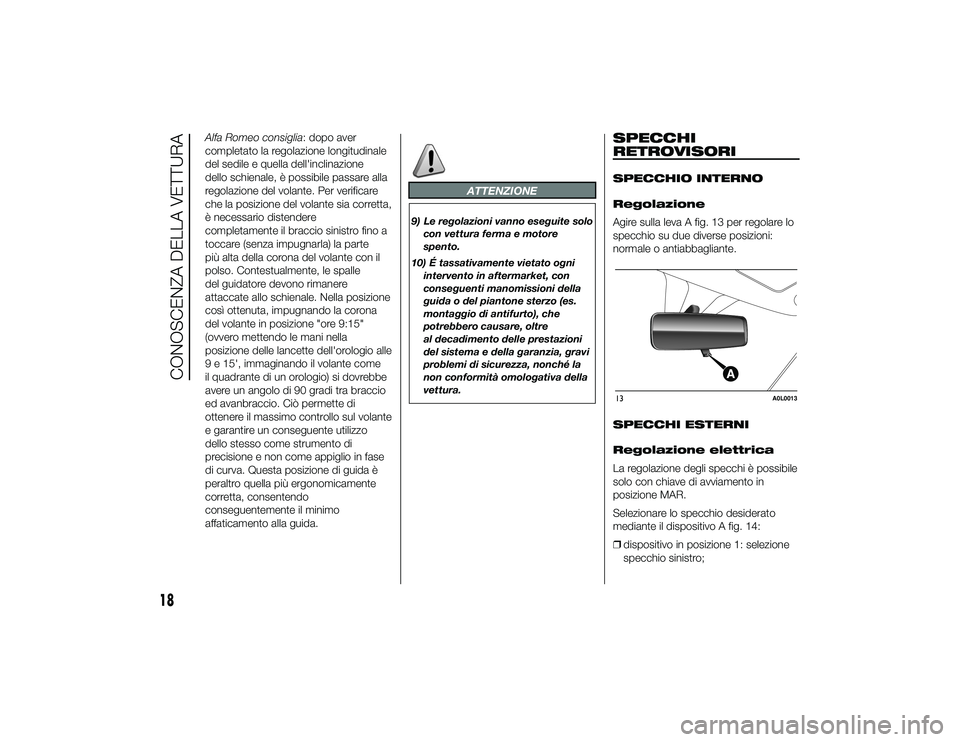

Alfa Romeo consiglia: dopo aver
completato la regolazione longitudinale
del sedile e quella dell'inclinazione
dello schienale, è possibile passare alla
regolazione del volante. Per verificare
che la posizione del volante sia corretta,
è necessario distendere
completamente il braccio sinistro fino a
toccare (senza impugnarla) la parte
più alta della corona del volante con il
polso. Contestualmente, le spalle
del guidatore devono rimanere
attaccate allo schienale. Nella posizione
così ottenuta, impugnando la corona
del volante in posizione "ore 9:15"
(ovvero mettendo le mani nella
posizione delle lancette dell'orologio alle
9 e 15', immaginando il volante come
il quadrante di un orologio) si dovrebbe
avere un angolo di 90 gradi tra braccio
ed avanbraccio. Ciò permette di
ottenere il massimo controllo sul volante
e garantire un conseguente utilizzo
dello stesso come strumento di
precisione e non come appiglio in fase
di curva. Questa posizione di guida è
peraltro quella più ergonomicamente
corretta, consentendo
conseguentemente il minimo
affaticamento alla guida.
ATTENZIONE
9) Le regolazioni vanno eseguite solocon vettura ferma e motore
spento.
10) É tassativamente vietato ogni intervento in aftermarket, con
conseguenti manomissioni della
guida o del piantone sterzo (es.
montaggio di antifurto), che
potrebbero causare, oltre
al decadimento delle prestazioni
del sistema e della garanzia, gravi
problemi di sicurezza, nonché la
non conformità omologativa della
vettura.
SPECCHI
RETROVISORISPECCHIO INTERNO
Regolazione
Agire sulla leva A fig. 13 per regolare lo
specchio su due diverse posizioni:
normale o antiabbagliante.
SPECCHI ESTERNI
Regolazione elettrica
La regolazione degli specchi è possibile
solo con chiave di avviamento in
posizione MAR.
Selezionare lo specchio desiderato
mediante il dispositivo A fig. 14:
❒dispositivo in posizione 1: selezione
specchio sinistro;13
A0L0013
18
CONOSCENZA DELLA VETTURA
19-9-2013 15:0 Pagina 18
Page 22 of 202

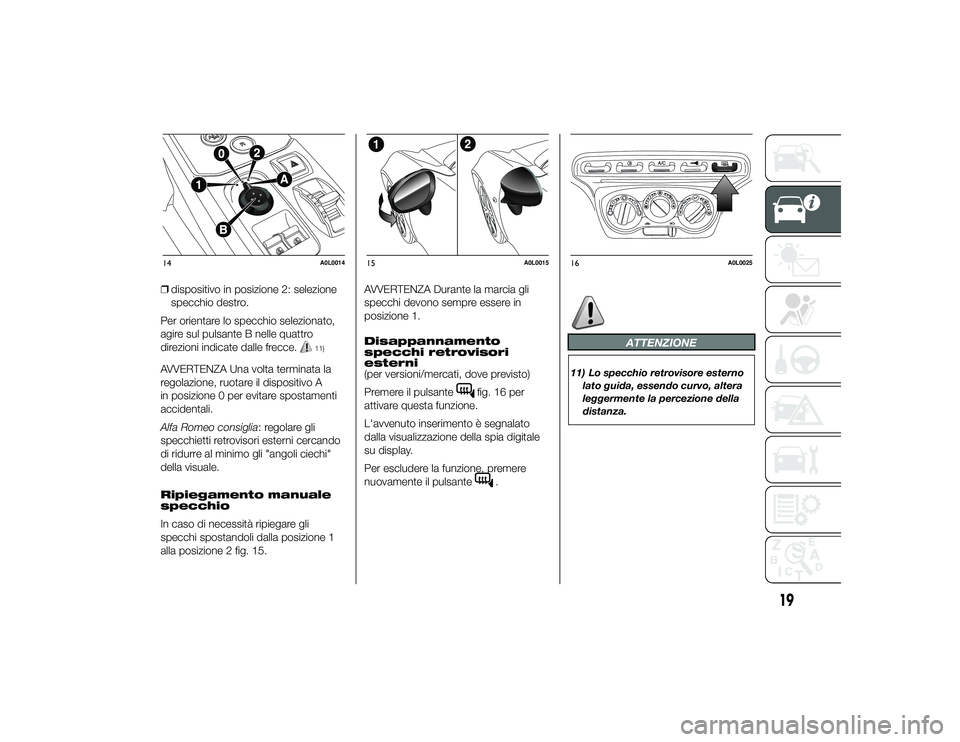

❒dispositivo in posizione 2: selezione
specchio destro.
Per orientare lo specchio selezionato,
agire sul pulsante B nelle quattro
direzioni indicate dalle frecce.
11)
AVVERTENZA Una volta terminata la
regolazione, ruotare il dispositivo A
in posizione 0 per evitare spostamenti
accidentali.
Alfa Romeo consiglia: regolare gli
specchietti retrovisori esterni cercando
di ridurre al minimo gli "angoli ciechi"
della visuale.
Ripiegamento manuale
specchio
In caso di necessità ripiegare gli
specchi spostandoli dalla posizione 1
alla posizione 2 fig. 15. AVVERTENZA Durante la marcia gli
specchi devono sempre essere in
posizione 1.
Disappannamento
specchi retrovisori
esterni
(per versioni/mercati, dove previsto)
Premere il pulsante
fig. 16 per
attivare questa funzione.
L'avvenuto inserimento è segnalato
dalla visualizzazione della spia digitale
su display.
Per escludere la funzione, premere
nuovamente il pulsante
.
ATTENZIONE
11) Lo specchio retrovisore esterno
lato guida, essendo curvo, altera
leggermente la percezione della
distanza.
14
A0L0014
15
A0L0015
16
A0L0025
19
19-9-2013 15:0 Pagina 19
Page 23 of 202

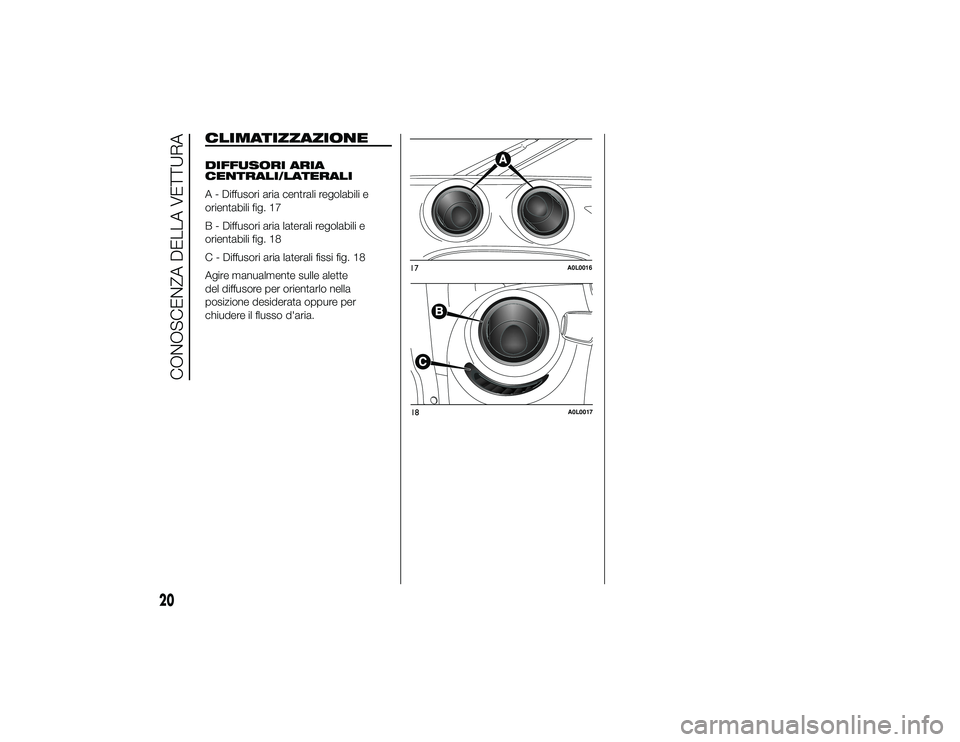

CLIMATIZZAZIONEDIFFUSORI ARIA
CENTRALI/LATERALI
A - Diffusori aria centrali regolabili e
orientabili fig. 17
B - Diffusori aria laterali regolabili e
orientabili fig. 18
C - Diffusori aria laterali fissi fig. 18
Agire manualmente sulle alette
del diffusore per orientarlo nella
posizione desiderata oppure per
chiudere il flusso d'aria.
20
CONOSCENZA DELLA VETTURA
19-9-2013 15:0 Pagina 20
17
A0L0016
18
A0L0017
Page 24 of 202

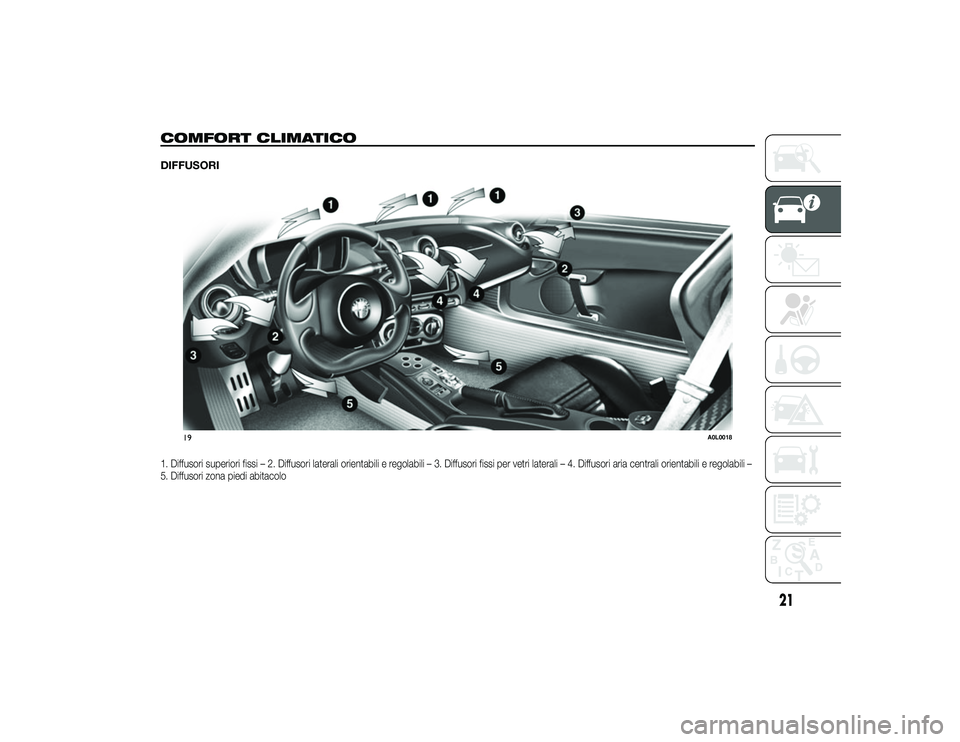

COMFORT CLIMATICODIFFUSORI1. Diffusori superiori fissi – 2. Diffusori laterali orientabili e regolabili – 3. Diffusori fissi per vetri laterali – 4. Diffusori aria centrali orientabili e regolabili –
5. Diffusori zona piedi abitacolo
19
A0L0018
21
19-9-2013 15:0 Pagina 21
Page 25 of 202

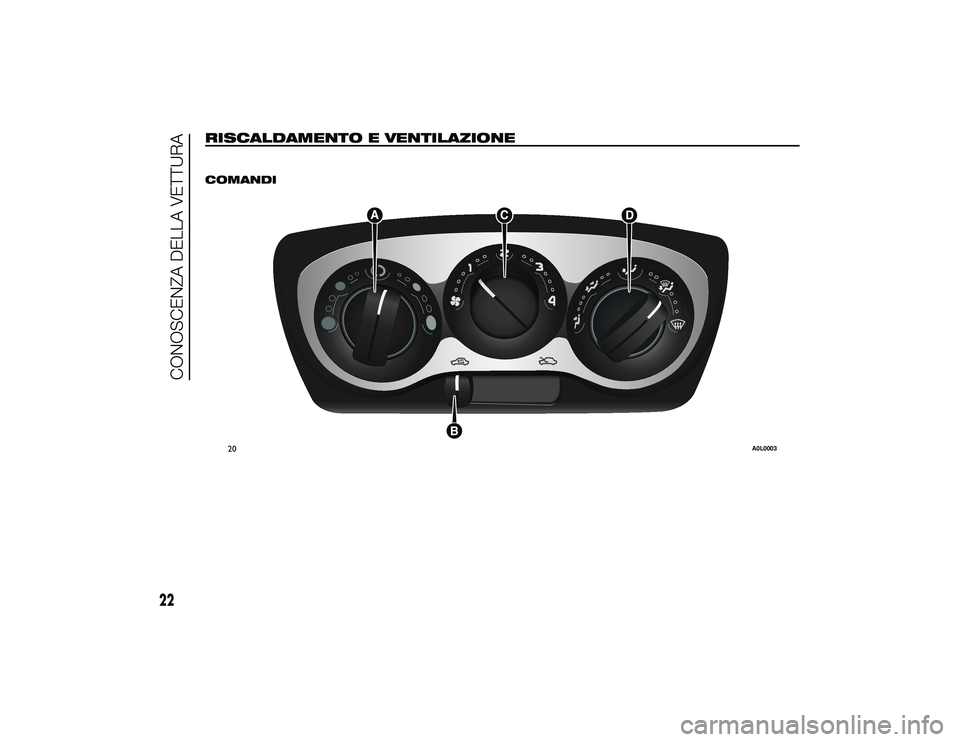

RISCALDAMENTO E VENTILAZIONE
.
COMANDI
20
A0L0003
22
CONOSCENZA DELLA VETTURA
19-9-2013 15:0 Pagina 22
Page 26 of 202

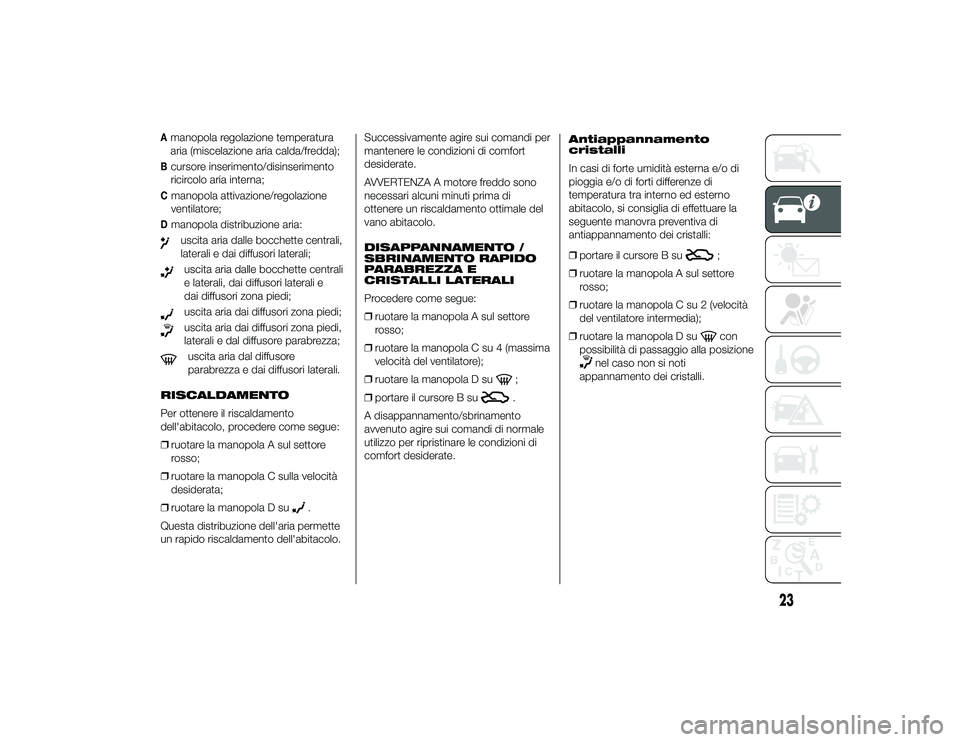

Amanopola regolazione temperatura
aria (miscelazione aria calda/fredda);Bcursore inserimento/disinserimento
ricircolo aria interna;Cmanopola attivazione/regolazione
ventilatore;Dmanopola distribuzione aria:uscita aria dalle bocchette centrali,
laterali e dai diffusori laterali;uscita aria dalle bocchette centrali
e laterali, dai diffusori laterali e
dai diffusori zona piedi;uscita aria dai diffusori zona piedi;uscita aria dai diffusori zona piedi,
laterali e dal diffusore parabrezza;uscita aria dal diffusore
parabrezza e dai diffusori laterali.
RISCALDAMENTO
Per ottenere il riscaldamento
dell'abitacolo, procedere come segue:
❒ ruotare la manopola A sul settore
rosso;
❒ ruotare la manopola C sulla velocità
desiderata;
❒ ruotare la manopola D su
.
Questa distribuzione dell'aria permette
un rapido riscaldamento dell'abitacolo. Successivamente agire sui comandi per
mantenere le condizioni di comfort
desiderate.
AVVERTENZA A motore freddo sono
necessari alcuni minuti prima di
ottenere un riscaldamento ottimale del
vano abitacolo.
DISAPPANNAMENTO /
SBRINAMENTO RAPIDO
PARABREZZA E
CRISTALLI LATERALI
Procedere come segue:
❒
ruotare la manopola A sul settore
rosso;
❒ ruotare la manopola C su 4 (massima
velocità del ventilatore);
❒ ruotare la manopola D su
;
❒ portare il cursore B su.
A disappannamento/sbrinamento
avvenuto agire sui comandi di normale
utilizzo per ripristinare le condizioni di
comfort desiderate.
23
19-9-2013 15:0 Pagina 23
Antiappannamento
cristalli
In casi di forte umidità esterna e/o di
pioggia e/o di forti differenze di
temperatura tra interno ed esterno
abitacolo, si consiglia di effettuare la
seguente manovra preventiva di
antiappannamento dei cristalli:
❒ portare il cursore B su
;
❒ ruotare la manopola A sul settore
rosso;
❒ ruotare la manopola C su 2 (velocità
del ventilatore intermedia);
❒ ruotare la manopola D sucon
possibilità di passaggio alla posizione
nel caso non si noti
appannamento dei cristalli.
Page 27 of 202
Evitare di utilizzare in modo prolungato
tale funzione, specialmente con due
persone a bordo veicolo, in modo
da prevenire la possibilità di
appannamento dei cristalli.
AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di
funzionamento selezionata
("riscaldamento" o "ventilazione"), un
più rapido raggiungimento delle
condizioni desiderate. L'inserimento del
ricircolo aria interna è sconsigliato in
caso di giornate piovose/fredde per
evitare la possibilità di appannamento
dei cristalli.
24
CONOSCENZA DELLA VETTURA
19-9-2013 15:0 Pagina 24

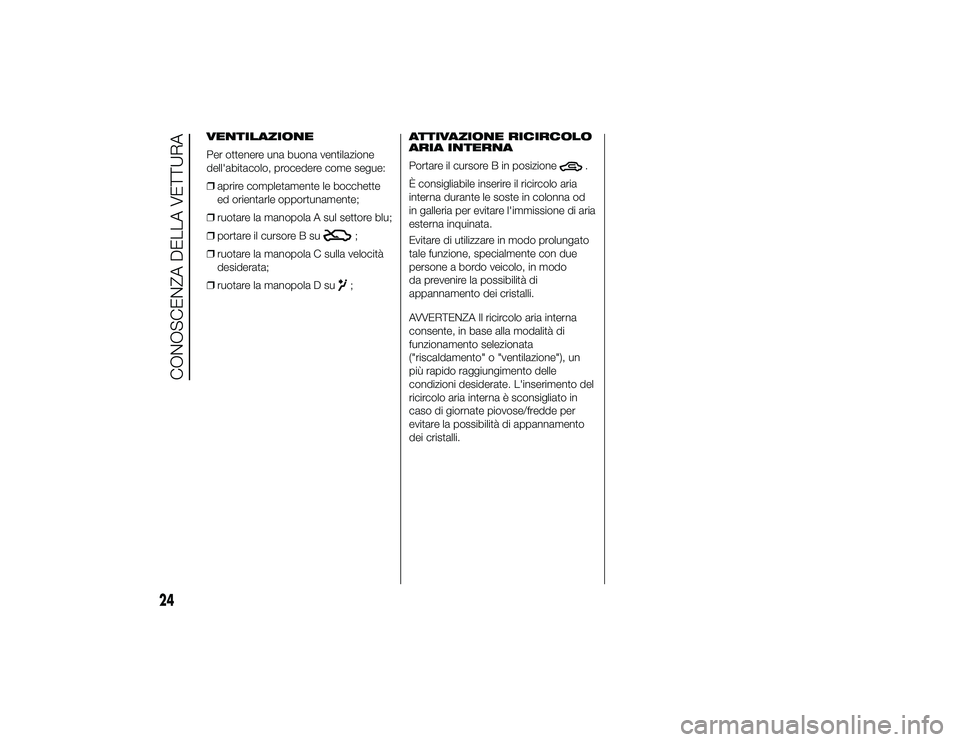

ATTIVAZIONE RICIRCOLO
ARIA INTERNA
Portare il cursore B in posizione
.
È consigliabile inserire il ricircolo aria
interna durante le soste in colonna od
in galleria per evitare l'immissione di aria
esterna inquinata.
VENTILAZIONE
Per ottenere una buona ventilazione
dell'abitacolo, procedere come segue:
❒
aprire completamente le bocchette
ed orientarle opportunamente;
❒ ruotare la manopola A sul settore blu;
❒ portare il cursore B su
;
❒ ruotare la manopola C sulla velocità
desiderata;
❒ ruotare la manopola D su;
Page 28 of 202

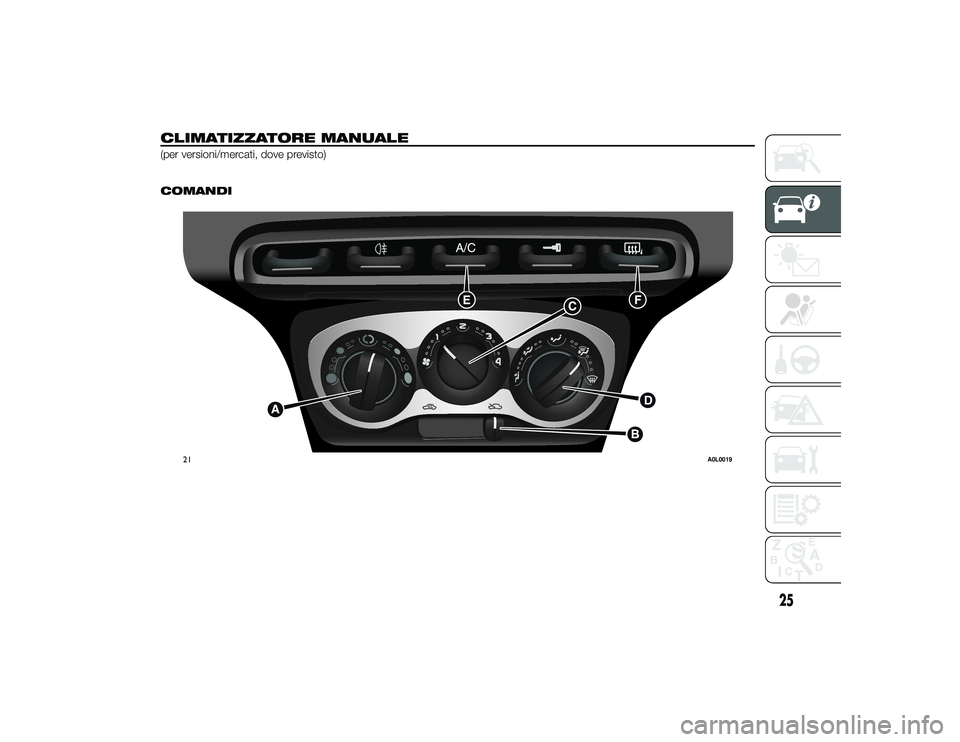

CLIMATIZZATORE MANUALE(per versioni/mercati, dove previsto)
.
COMANDI
21
A0L0019
25
19-9-2013 15:0 Pagina 25
Page 29 of 202

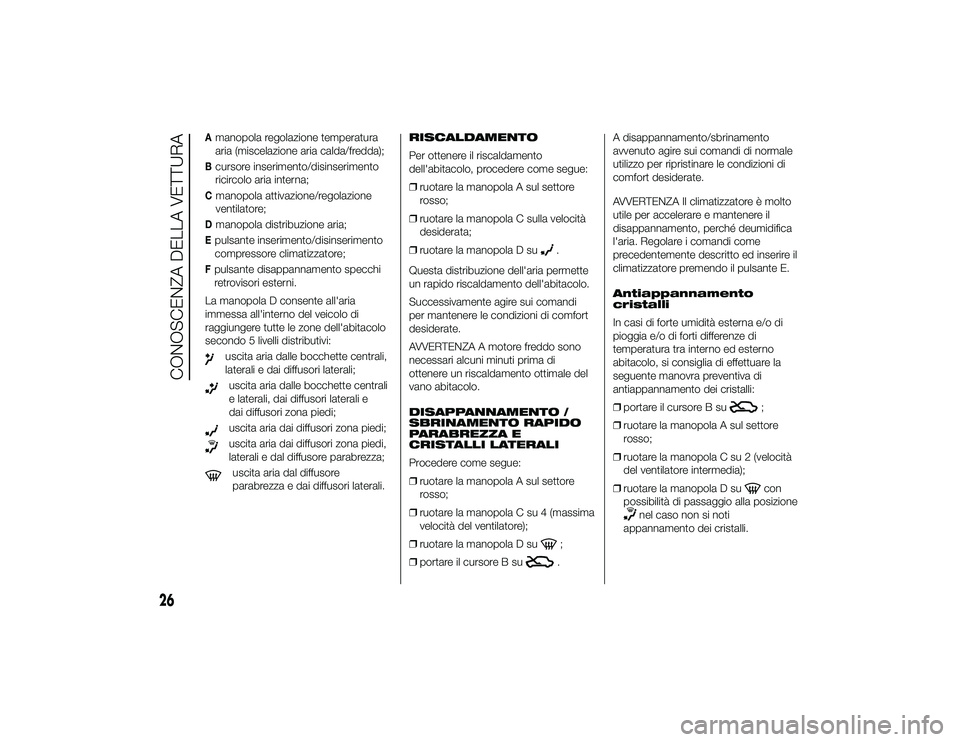

Amanopola regolazione temperatura
aria (miscelazione aria calda/fredda);Bcursore inserimento/disinserimento
ricircolo aria interna;Cmanopola attivazione/regolazione
ventilatore;Dmanopola distribuzione aria;Epulsante inserimento/disinserimento
compressore climatizzatore;Fpulsante disappannamento specchi
retrovisori esterni.
La manopola D consente all'aria
immessa all'interno del veicolo di
raggiungere tutte le zone dell'abitacolo
secondo 5 livelli distributivi:uscita aria dalle bocchette centrali,
laterali e dai diffusori laterali;uscita aria dalle bocchette centrali
e laterali, dai diffusori laterali e
dai diffusori zona piedi;uscita aria dai diffusori zona piedi;uscita aria dai diffusori zona piedi,
laterali e dal diffusore parabrezza;uscita aria dal diffusore
parabrezza e dai diffusori laterali. RISCALDAMENTO
Per ottenere il riscaldamento
dell'abitacolo, procedere come segue:
❒
ruotare la manopola A sul settore
rosso;
❒ ruotare la manopola C sulla velocità
desiderata;
❒ ruotare la manopola D su
.
Questa distribuzione dell'aria permette
un rapido riscaldamento dell'abitacolo.
Successivamente agire sui comandi
per mantenere le condizioni di comfort
desiderate.
AVVERTENZA A motore freddo sono
necessari alcuni minuti prima di
ottenere un riscaldamento ottimale del
vano abitacolo.
DISAPPANNAMENTO /
SBRINAMENTO RAPIDO
PARABREZZA E
CRISTALLI LATERALI
Procedere come segue:
❒ ruotare la manopola A sul settore
rosso;
❒ ruotare la manopola C su 4 (massima
velocità del ventilatore);
❒ ruotare la manopola D su;
❒ portare il cursore B su. A disappannamento/sbrinamento
avvenuto agire sui comandi di normale
utilizzo per ripristinare le condizioni di
comfort desiderate.
AVVERTENZA Il climatizzatore è molto
utile per accelerare e mantenere il
disappannamento, perché deumidifica
l'aria. Regolare i comandi come
precedentemente descritto ed inserire il
climatizzatore premendo il pulsante E.
Antiappannamento
cristalli
In casi di forte umidità esterna e/o di
pioggia e/o di forti differenze di
temperatura tra interno ed esterno
abitacolo, si consiglia di effettuare la
seguente manovra preventiva di
antiappannamento dei cristalli:
❒
portare il cursore B su
;
❒ ruotare la manopola A sul settore
rosso;
❒ ruotare la manopola C su 2 (velocità
del ventilatore intermedia);
❒ ruotare la manopola D sucon
possibilità di passaggio alla posizione
nel caso non si noti
appannamento dei cristalli.
26
CONOSCENZA DELLA VETTURA
19-9-2013 15:0 Pagina 26
Page 30 of 202

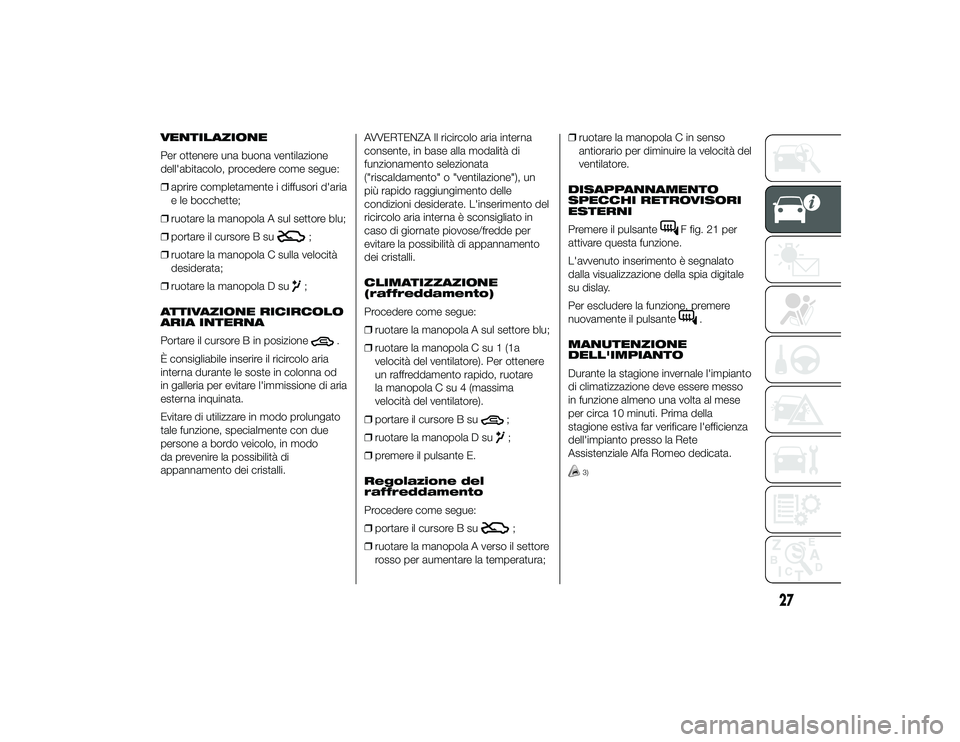

VENTILAZIONE
Per ottenere una buona ventilazione
dell'abitacolo, procedere come segue:
❒aprire completamente i diffusori d'aria
e le bocchette;
❒ ruotare la manopola A sul settore blu;
❒ portare il cursore B su
;
❒ ruotare la manopola C sulla velocità
desiderata;
❒ ruotare la manopola D su;
ATTIVAZIONE RICIRCOLO
ARIA INTERNA
Portare il cursore B in posizione
.
È consigliabile inserire il ricircolo aria
interna durante le soste in colonna od
in galleria per evitare l'immissione di aria
esterna inquinata.
Evitare di utilizzare in modo prolungato
tale funzione, specialmente con due
persone a bordo veicolo, in modo
da prevenire la possibilità di
appannamento dei cristalli. AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di
funzionamento selezionata
("riscaldamento" o "ventilazione"), un
più rapido raggiungimento delle
condizioni desiderate. L'inserimento del
ricircolo aria interna è sconsigliato in
caso di giornate piovose/fredde per
evitare la possibilità di appannamento
dei cristalli.
CLIMATIZZAZIONE
(raffreddamento)
Procedere come segue:
❒
ruotare la manopola A sul settore blu;
❒ ruotare la manopola C su 1 (1a
velocità del ventilatore). Per ottenere
un raffreddamento rapido, ruotare
la manopola C su 4 (massima
velocità del ventilatore).
❒ portare il cursore B su
;
❒ ruotare la manopola D su;
❒ premere il pulsante E.
Regolazione del
raffreddamento
Procedere come segue:
❒ portare il cursore B su;
❒ ruotare la manopola A verso il settore
rosso per aumentare la temperatura; ❒
ruotare la manopola C in senso
antiorario per diminuire la velocità del
ventilatore.
DISAPPANNAMENTO
SPECCHI RETROVISORI
ESTERNI
Premere il pulsante
F fig. 21 per
attivare questa funzione.
L'avvenuto inserimento è segnalato
dalla visualizzazione della spia digitale
su dislay.
Per escludere la funzione, premere
nuovamente il pulsante
.
MANUTENZIONE
DELL'IMPIANTO
Durante la stagione invernale l'impianto
di climatizzazione deve essere messo
in funzione almeno una volta al mese
per circa 10 minuti. Prima della
stagione estiva far verificare l'efficienza
dell'impianto presso la Rete
Assistenziale Alfa Romeo dedicata.
3)
27
19-9-2013 15:0 Pagina 27
