Alfa Romeo 4C 2013 Notice d'entretien (in French)

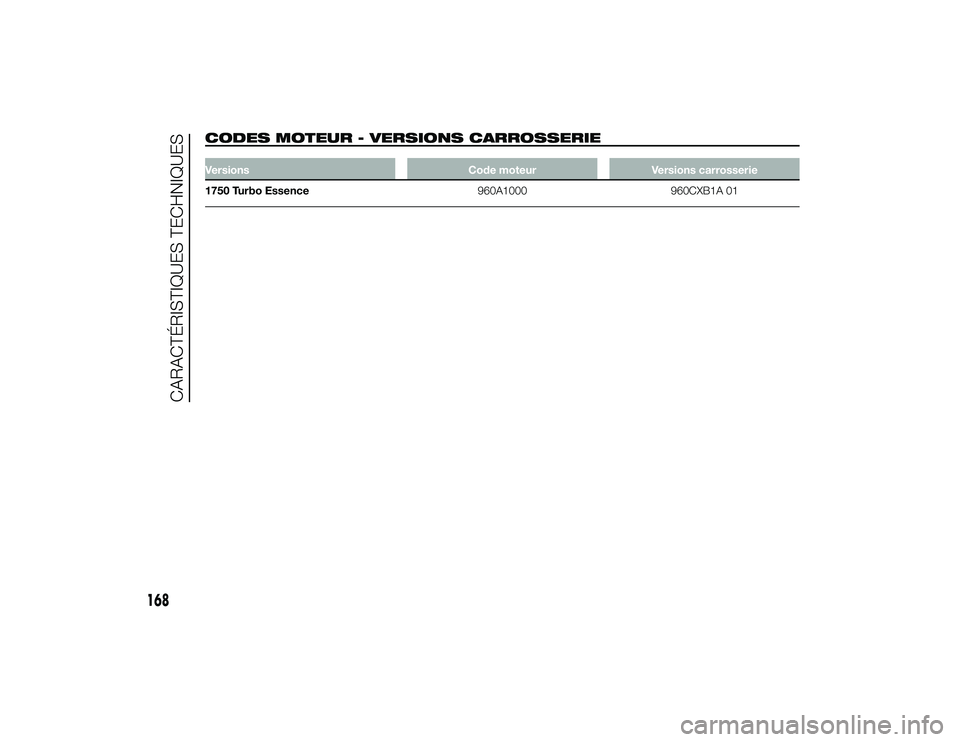

CODES MOTEUR - VERSIONS CARROSSERIEVersionsCode moteurVersions carrosserie
1750 Turbo Essence 960A1000960CXB1A 01
168
CARACTÉRISTIQUES TECHNIQUES
23-9-2013 17:7 Pagina 168

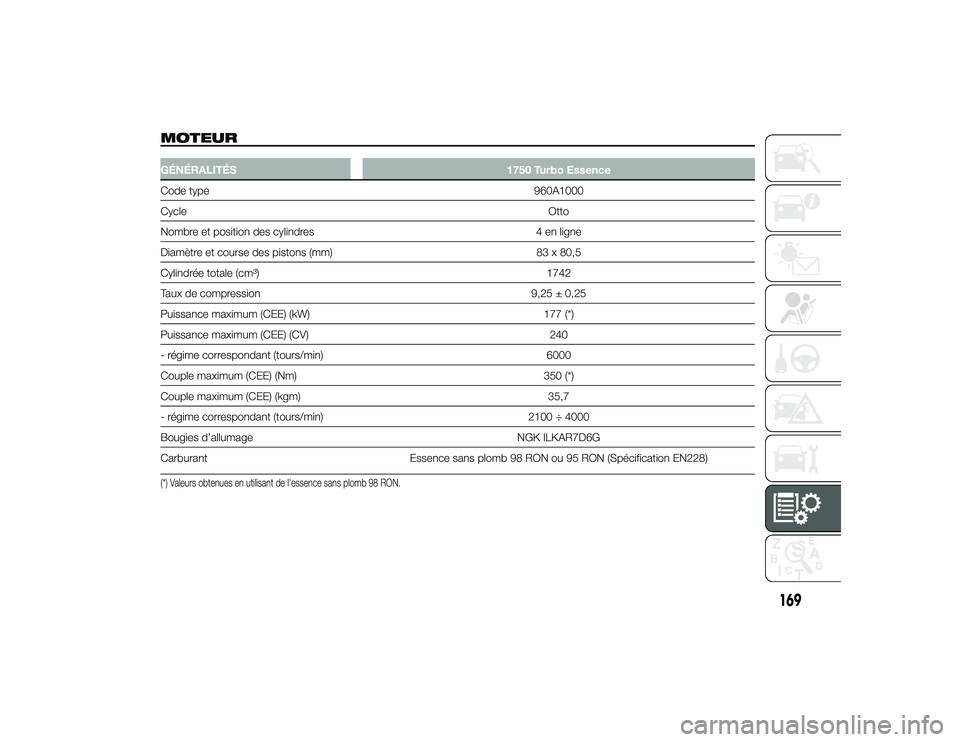

MOTEURGÉNÉRALITÉS1750 Turbo Essence
Code type 960A1000
Cycle Otto
Nombre et position des cylindres 4 en ligne
Diamètre et course des pistons (mm) 83 x 80,5
Cylindrée totale (cm³) 1742
Taux de compression 9,25 ± 0,25
Puissance maximum (CEE) (kW) 177 (*)
Puissance maximum (CEE) (CV) 240
- régime correspondant (tours/min) 6000
Couple maximum (CEE) (Nm) 350 (*)
Couple maximum (CEE) (kgm) 35,7
- régime correspondant (tours/min) 2100 ÷ 4000
Bougies d’allumage NGK ILKAR7D6G
Carburant Essence sans plomb 98 RON ou 95 RON (Spécification EN228)(*) Valeurs obtenues en utilisant de l'essence sans plomb 98 RON.
169
23-9-2013 17:7 Pagina 169

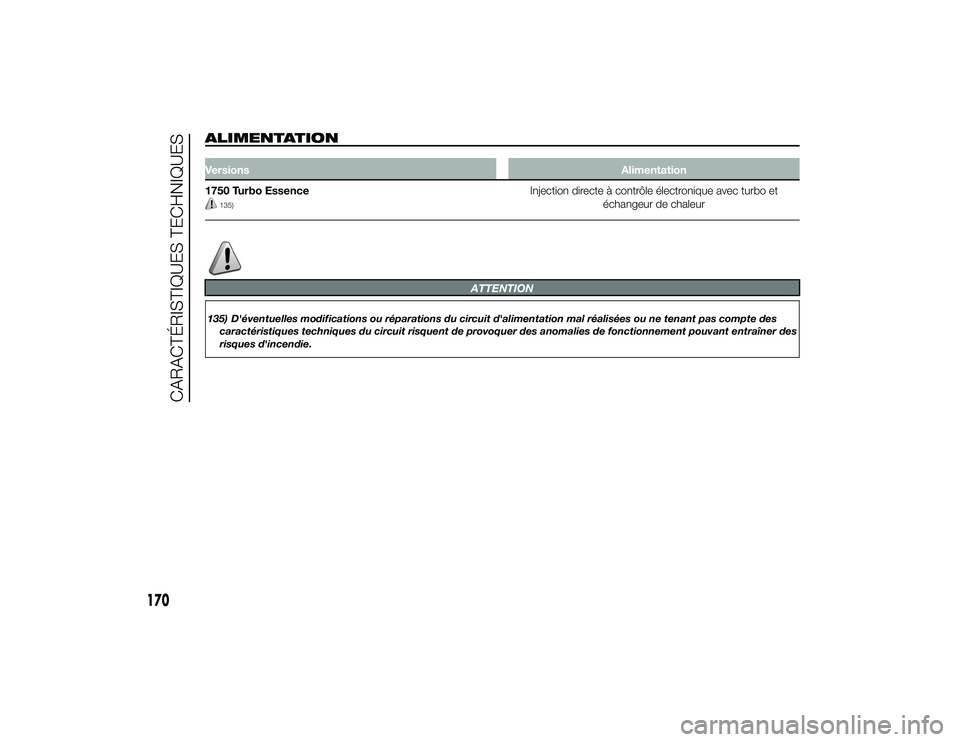

ALIMENTATIONVersionsAlimentation
1750 Turbo Essence
135)
Injection directe à contrôle électronique avec turbo et échangeur de chaleur
ATTENTION
135) D'éventuelles modifications ou réparations du circuit d'alimentation mal réalisées ou ne tenant pas compte des
caractéristiques techniques du circuit risquent de provoquer des anomalies de fonctionnement pouvant entraîner des
risques d'incendie.
170
CARACTÉRISTIQUES TECHNIQUES
23-9-2013 17:7 Pagina 170

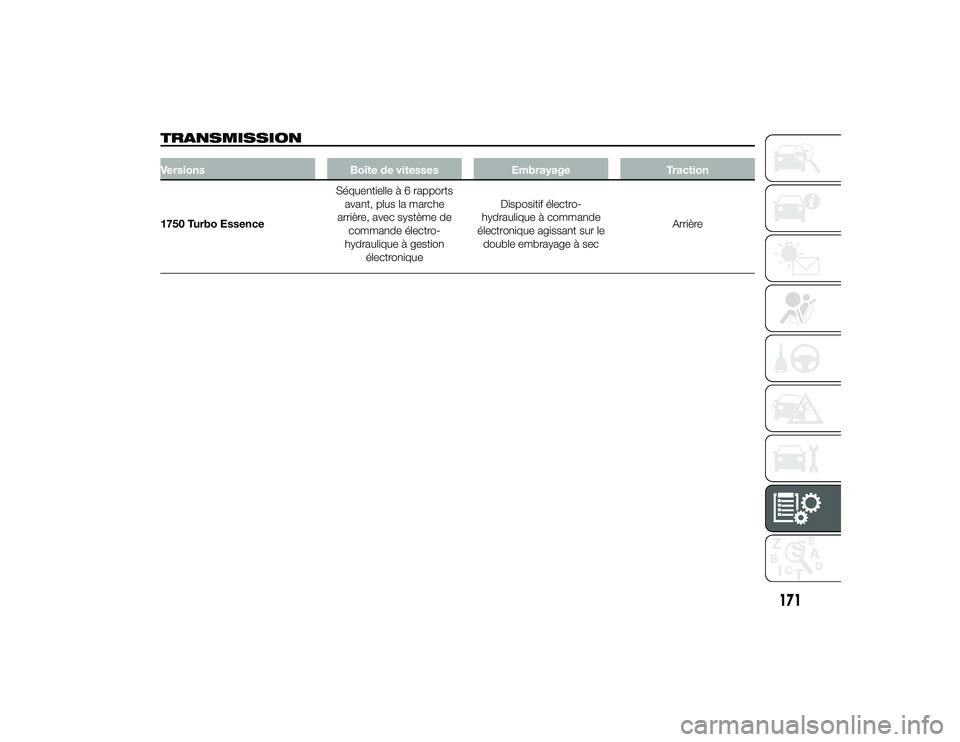

TRANSMISSIONVersionsBoîte de vitessesEmbrayageTraction
1750 Turbo Essence Séquentielle à 6 rapports
avant, plus la marche
arrière, avec système de commande électro-
hydraulique à gestion électronique Dispositif électro-
hydraulique à commande
électronique agissant sur le double embrayage à sec Arrière
171
23-9-2013 17:7 Pagina 171

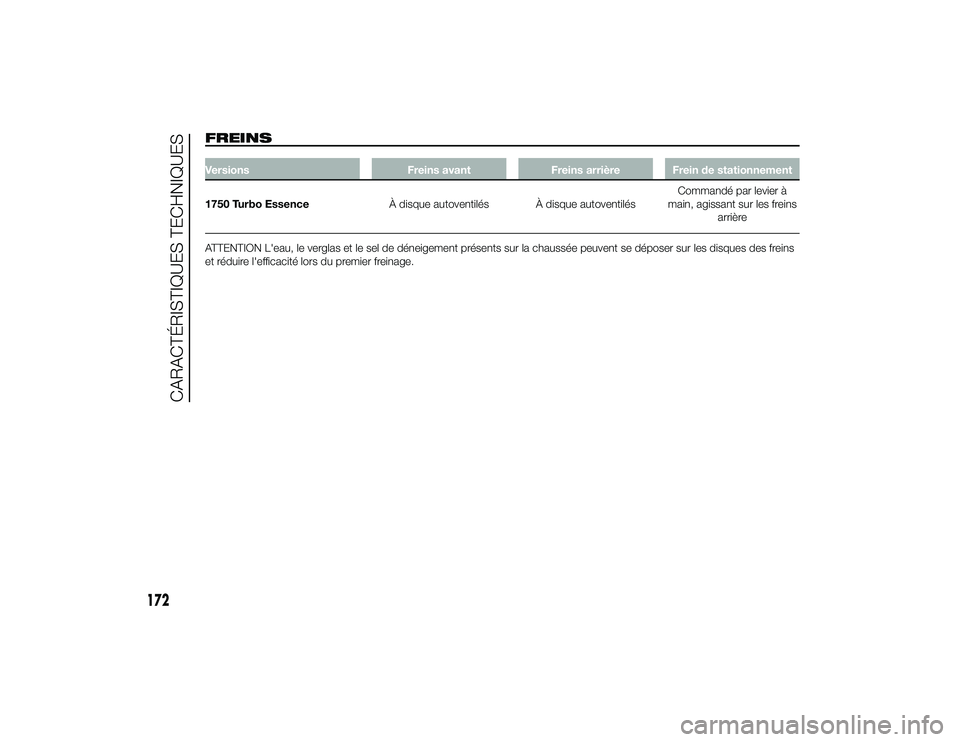

FREINSVersionsFreins avantFreins arrière Frein de stationnement
1750 Turbo Essence À disque autoventilés À disque autoventilés Commandé par levier à
main, agissant sur les freins arrière
ATTENTION L'eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur les disques des freins
et réduire l'efficacité lors du premier freinage.
172
CARACTÉRISTIQUES TECHNIQUES
23-9-2013 17:7 Pagina 172

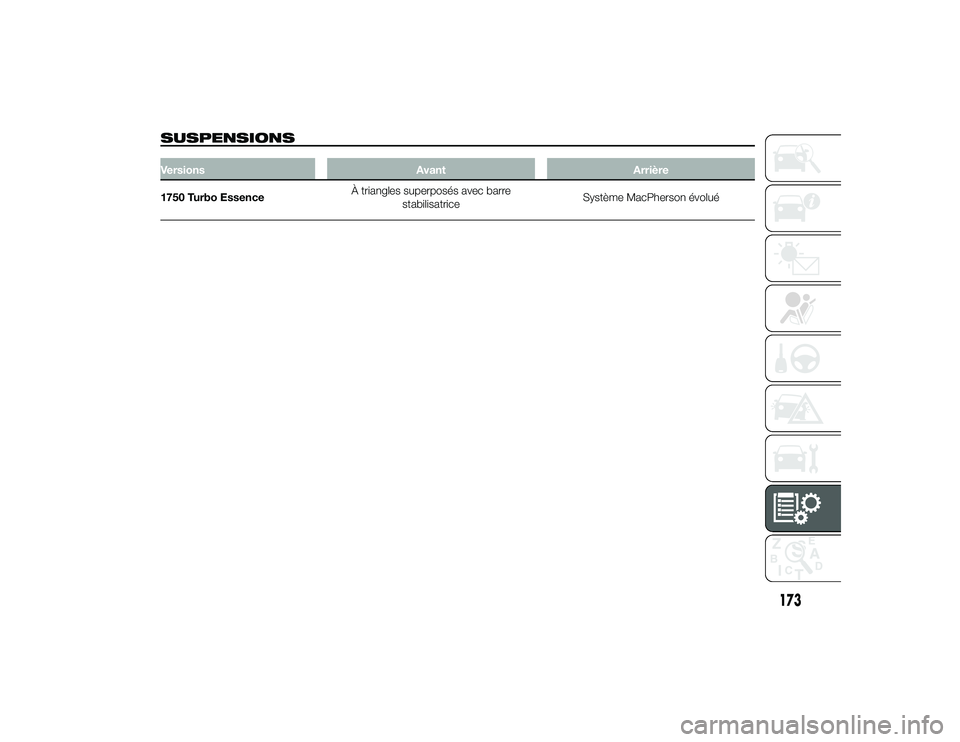

SUSPENSIONSVersionsAvantArrière
1750 Turbo Essence À triangles superposés avec barre
stabilisatrice Système MacPherson évolué
173
23-9-2013 17:7 Pagina 173

DIRECTIONVersionsDiamètre de braquage entre trottoirs
(m) Type
1750 Turbo Essence 11À pignon et crémaillère
174
CARACTÉRISTIQUES TECHNIQUES
23-9-2013 17:7 Pagina 174

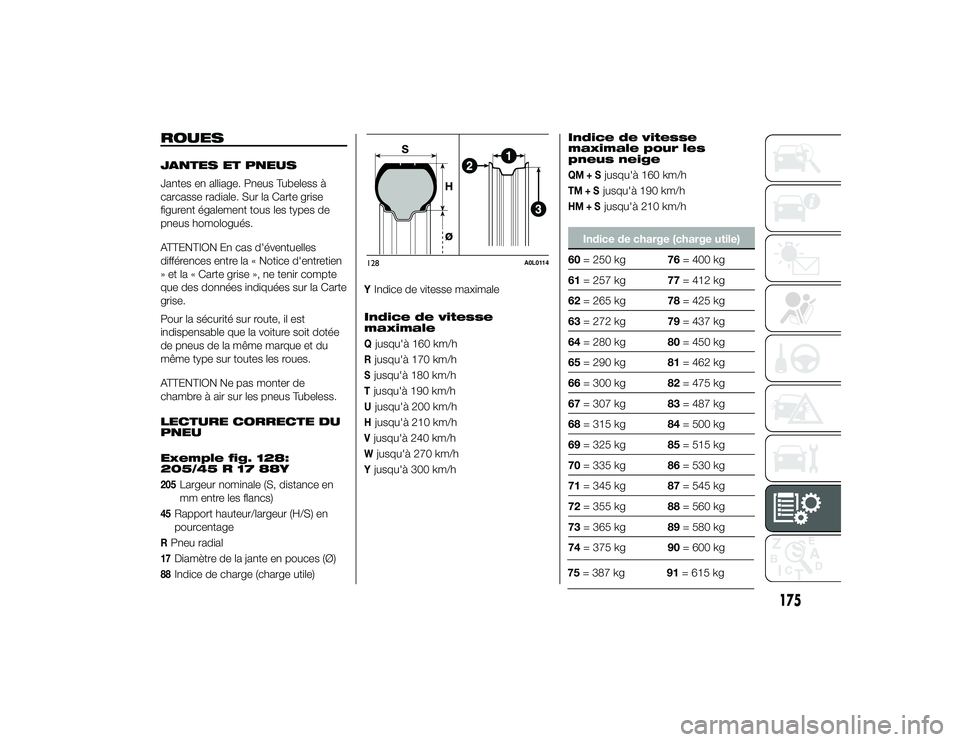

ROUESJANTES ET PNEUS
Jantes en alliage. Pneus Tubeless à
carcasse radiale. Sur la Carte grise
figurent également tous les types de
pneus homologués.
ATTENTION En cas d'éventuelles
différences entre la « Notice d'entretien
» et la « Carte grise », ne tenir compte
que des données indiquées sur la Carte
grise.
Pour la sécurité sur route, il est
indispensable que la voiture soit dotée
de pneus de la même marque et du
même type sur toutes les roues.
ATTENTION Ne pas monter de
chambre à air sur les pneus Tubeless.
LECTURE CORRECTE DU
PNEU
Exemple fig. 128:
205/45 R 17 88Y205
Largeur nominale (S, distance en
mm entre les flancs)
45
Rapport hauteur/largeur (H/S) en
pourcentage
RPneu radial17
Diamètre de la jante en pouces (Ø)
88
Indice de charge (charge utile)
YIndice de vitesse maximale
Indice de vitesse
maximaleQjusqu'à 160 km/hRjusqu'à 170 km/hSjusqu'à 180 km/hTjusqu'à 190 km/hUjusqu'à 200 km/hHjusqu'à 210 km/hVjusqu'à 240 km/hW
jusqu'à 270 km/h
Yjusqu'à 300 km/h Indice de vitesse
maximale pour les
pneus neige
QM+S
jusqu'à 160 km/h
TM+S
jusqu'à 190 km/h
HM+S
jusqu'à 210 km/h
Indice de charge (charge utile)
60 = 250 kg 76= 400 kg
61 = 257 kg 77= 412 kg
62 = 265 kg 78= 425 kg
63 = 272 kg 79= 437 kg
64 = 280 kg 80= 450 kg
65 = 290 kg 81= 462 kg
66 = 300 kg 82= 475 kg
67 = 307 kg 83= 487 kg
68 = 315 kg 84= 500 kg
69 = 325 kg 85= 515 kg
70 = 335 kg 86= 530 kg
71 = 345 kg 87= 545 kg
72 = 355 kg 88= 560 kg
73 = 365 kg 89= 580 kg
74 = 375 kg 90= 600 kg
128
A0L0114
175
23-9-2013 17:7 Pagina 175
75= 387 kg 91= 615 kg

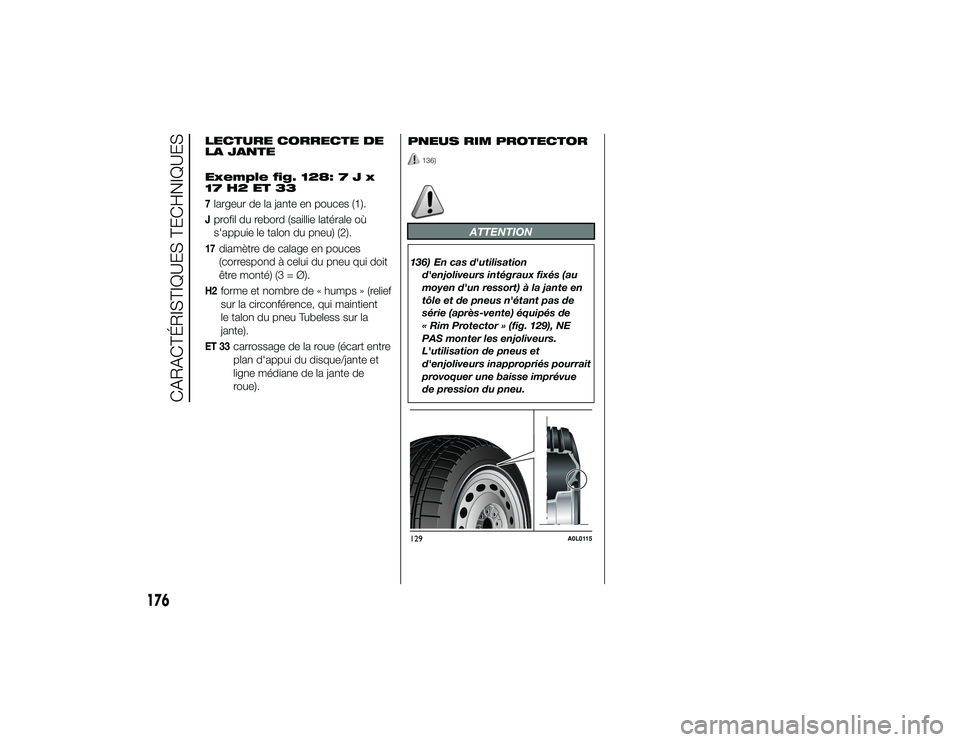

LECTURE CORRECTE DE
LA JANTE
Exemple fig. 128:7Jx
17 H2 ET 337largeur de la jante en pouces (1).Jprofil du rebord (saillie latérale où
s'appuie le talon du pneu) (2).17
diamètre de calage en pouces
(correspond à celui du pneu qui doit
être monté) (3 = Ø).
H2
forme et nombre de « humps » (relief
sur la circonférence, qui maintient
le talon du pneu Tubeless sur la
jante).
ET 33
carrossage de la roue (écart entre
plan d'appui du disque/jante et
ligne médiane de la jante de
roue).PNEUS RIM PROTECTOR
136)
ATTENTION
136) En cas d'utilisation
d'enjoliveurs intégraux fixés (au
moyen d'un ressort) à la jante en
tôle et de pneus n'étant pas de
série (après-vente) équipés de
« Rim Protector » (fig. 129), NE
PAS monter les enjoliveurs.
L'utilisation de pneus et
d'enjoliveurs inappropriés pourrait
provoquer une baisse imprévue
de pression du pneu.129
A0L0115
176
CARACTÉRISTIQUES TECHNIQUES
23-9-2013 17:7 Pagina 176

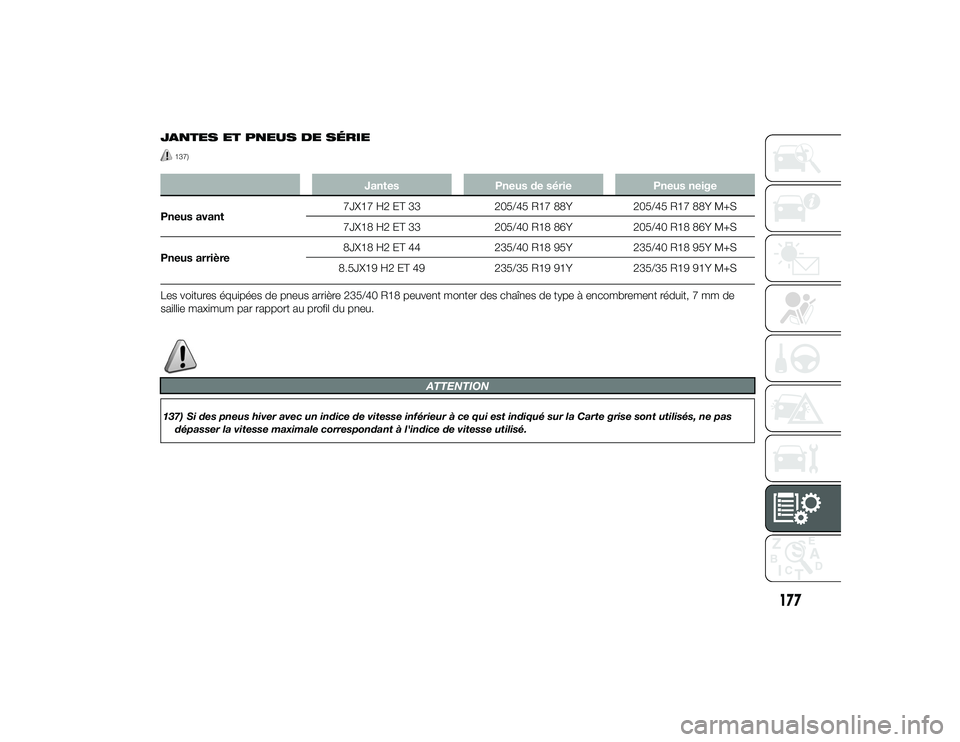

JANTES ET PNEUS DE SÉRIE
137)
JantesPneus de série Pneus neige
Pneus avant 7JX17 H2 ET 33
205/45 R17 88Y205/45 R17 88Y M+S
7JX18 H2 ET 33 205/40 R18 86Y205/40 R18 86Y M+S
Pneus arrière 8JX18 H2 ET 44
235/40 R18 95Y235/40 R18 95Y M+S
8.5JX19 H2 ET 49 235/35 R19 91Y235/35 R19 91Y M+S
Les voitures équipées de pneus arrière 235/40 R18 peuvent monter des chaînes de type à encombrement réduit, 7 mm de
saillie maximum par rapport au profil du pneu.
ATTENTION
137) Si des pneus hiver avec un indice de vitesse inférieur à ce qui est indiqué sur la Carte grise sont utilisés, ne pas dépasser la vitesse maximale correspondant à l'indice de vitesse utilisé.
