Alfa Romeo 4C 2014 Instructieboek (in Dutch)

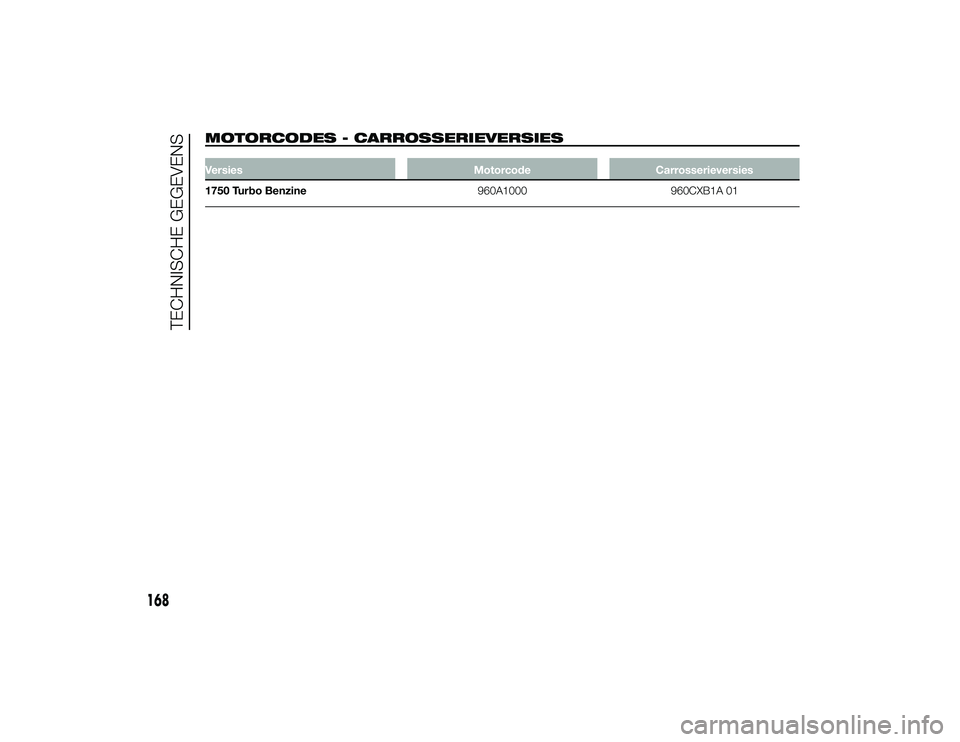

MOTORCODES - CARROSSERIEVERSIESVersiesMotorcodeCarrosserieversies
1750 Turbo Benzine 960A1000960CXB1A 01
168
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 168

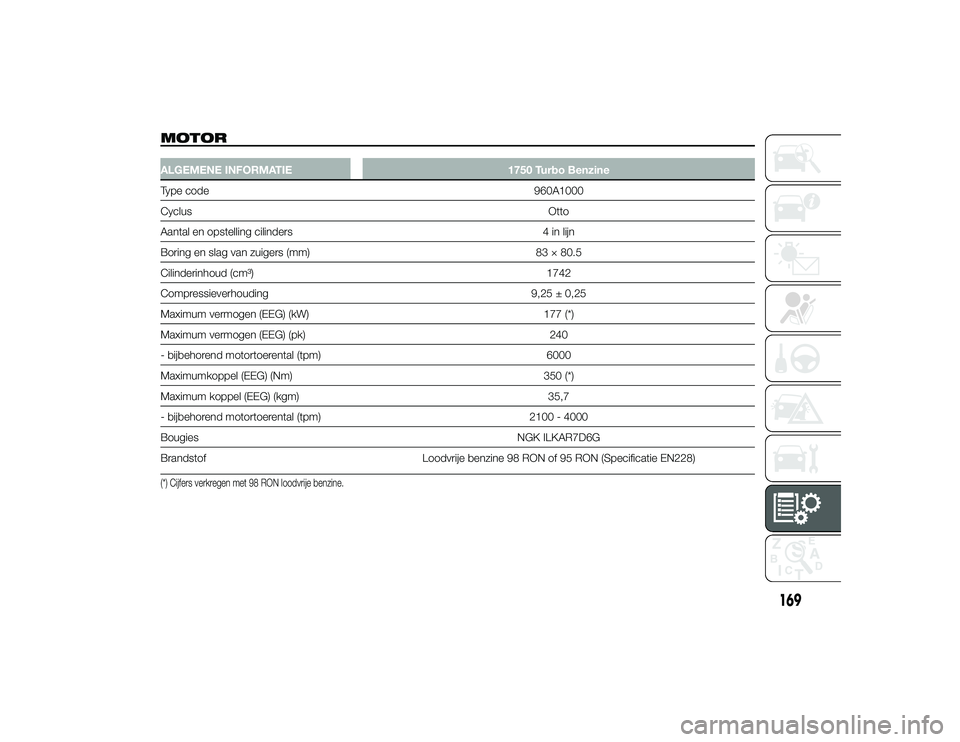

MOTORALGEMENE INFORMATIE1750 Turbo Benzine
Type code 960A1000
Cyclus Otto
Aantal en opstelling cilinders 4 in lijn
Boring en slag van zuigers (mm) 83 × 80.5
Cilinderinhoud (cm³) 1742
Compressieverhouding 9,25 ± 0,25
Maximum vermogen (EEG) (kW) 177 (*)
Maximum vermogen (EEG) (pk) 240
- bijbehorend motortoerental (tpm) 6000
Maximumkoppel (EEG) (Nm) 350 (*)
Maximum koppel (EEG) (kgm) 35,7
- bijbehorend motortoerental (tpm) 2100 - 4000
Bougies NGK ILKAR7D6G
Brandstof Loodvrije benzine 98 RON of 95 RON (Specificatie EN228)(*) Cijfers verkregen met 98 RON loodvrije benzine.
169
3-10-2013 16:37 Pagina 169

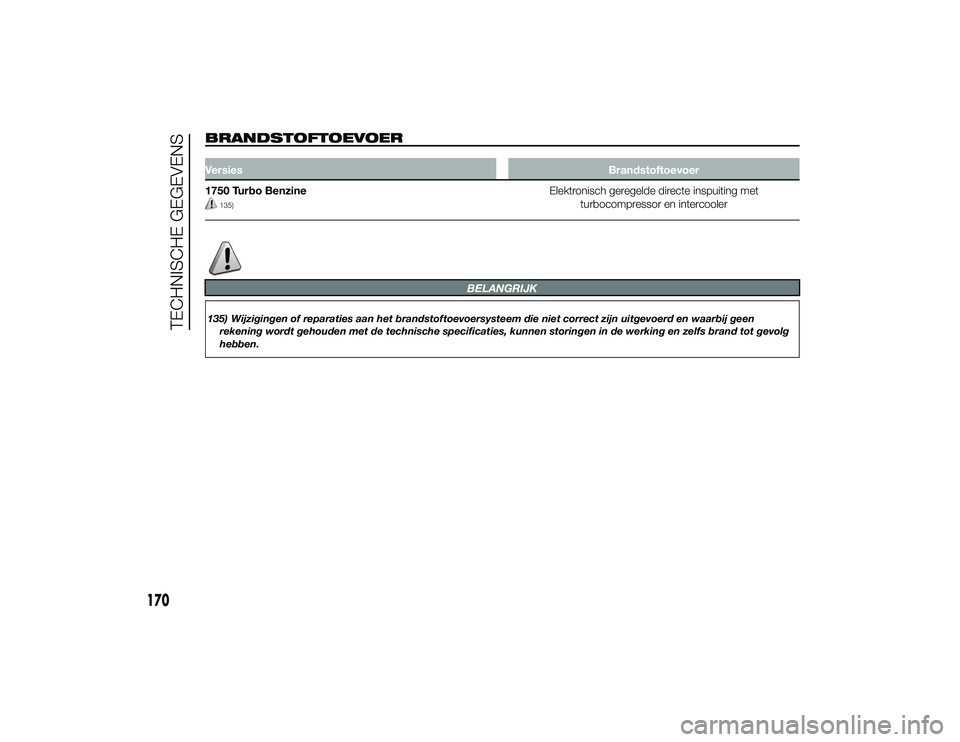

BRANDSTOFTOEVOERVersiesBrandstoftoevoer
1750 Turbo Benzine
135)
Elektronisch geregelde directe inspuiting met turbocompressor en intercooler
BELANGRIJK
135) Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen
rekening wordt gehouden met de technische specificaties, kunnen storingen in de werking en zelfs brand tot gevolg
hebben.
170
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 170

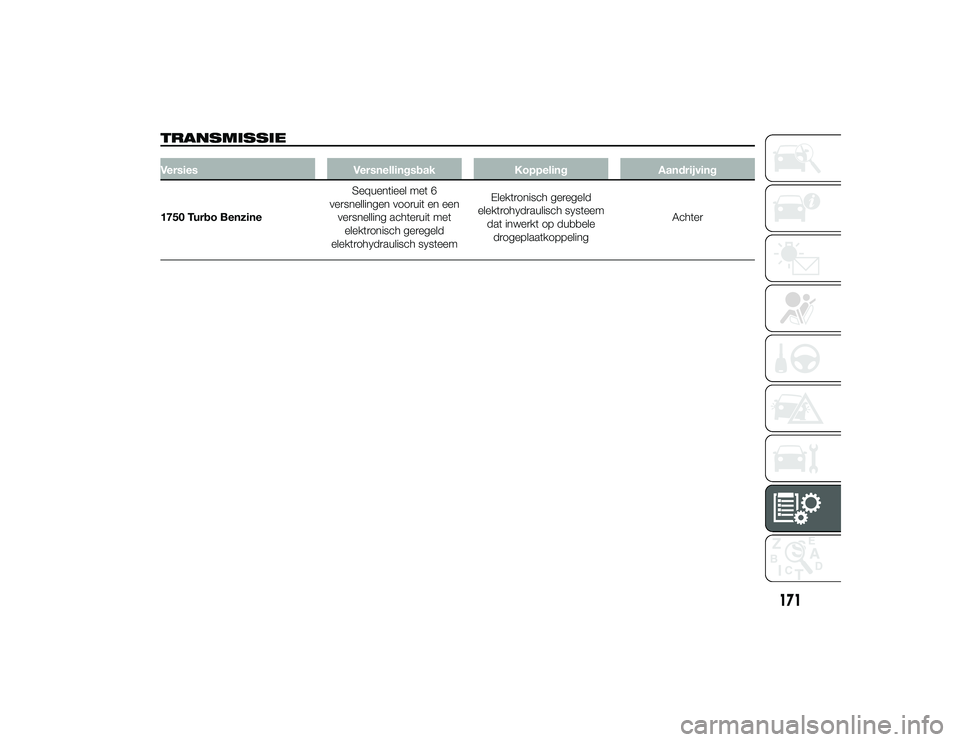

TRANSMISSIEVersiesVersnellingsbakKoppelingAandrijving
1750 Turbo Benzine Sequentieel met 6
versnellingen vooruit en een versnelling achteruit metelektronisch geregeld
elektrohydraulisch systeem Elektronisch geregeld
elektrohydraulisch systeem dat inwerkt op dubbeledrogeplaatkoppeling Achter
171
3-10-2013 16:37 Pagina 171

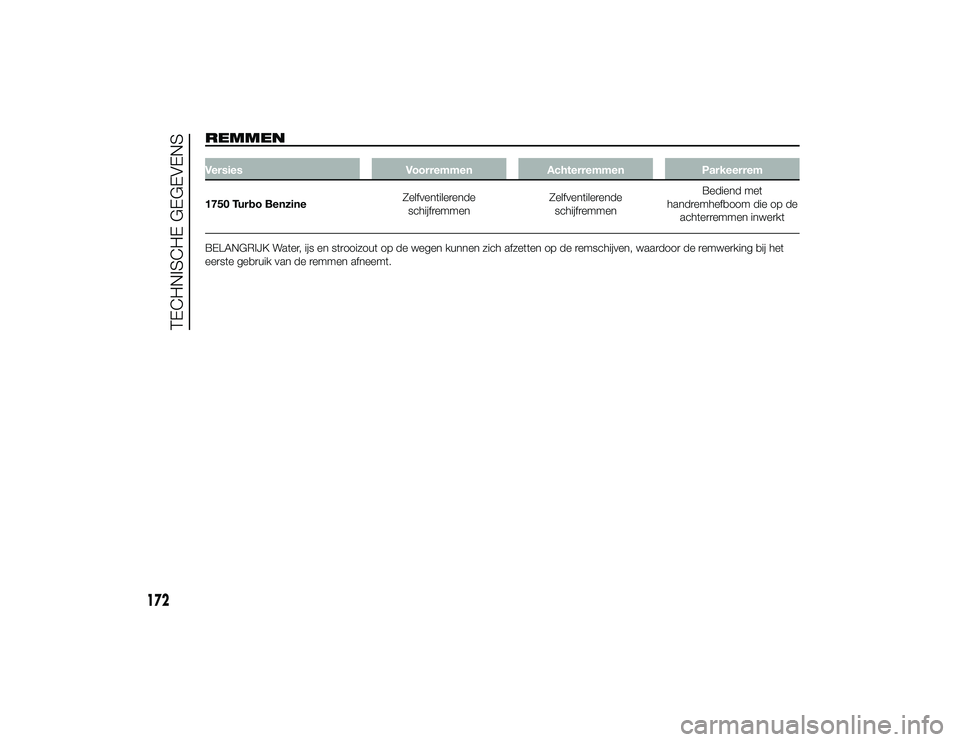

REMMENVersiesVoorremmenAchterremmen Parkeerrem
1750 Turbo Benzine Zelfventilerende
schijfremmen Zelfventilerende
schijfremmen Bediend met
handremhefboom die op de achterremmen inwerkt
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven, waardoor de remwerking bij het
eerste gebruik van de remmen afneemt.
172
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 172

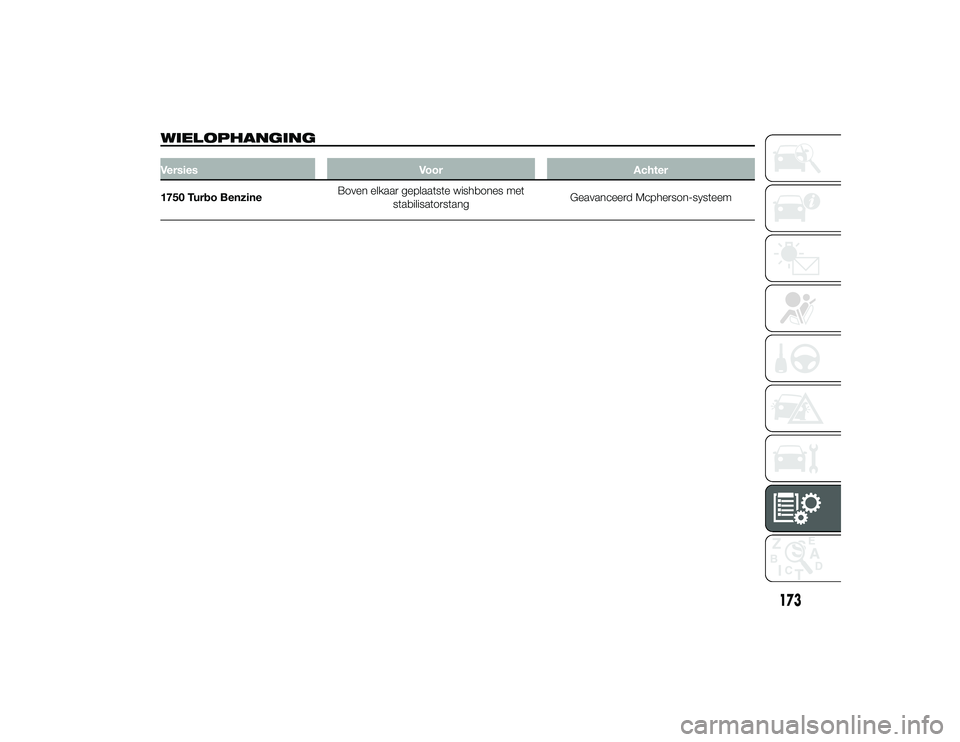

WIELOPHANGINGVersiesVoorAchter
1750 Turbo Benzine Boven elkaar geplaatste wishbones met
stabilisatorstang Geavanceerd Mcpherson-systeem
173
3-10-2013 16:37 Pagina 173

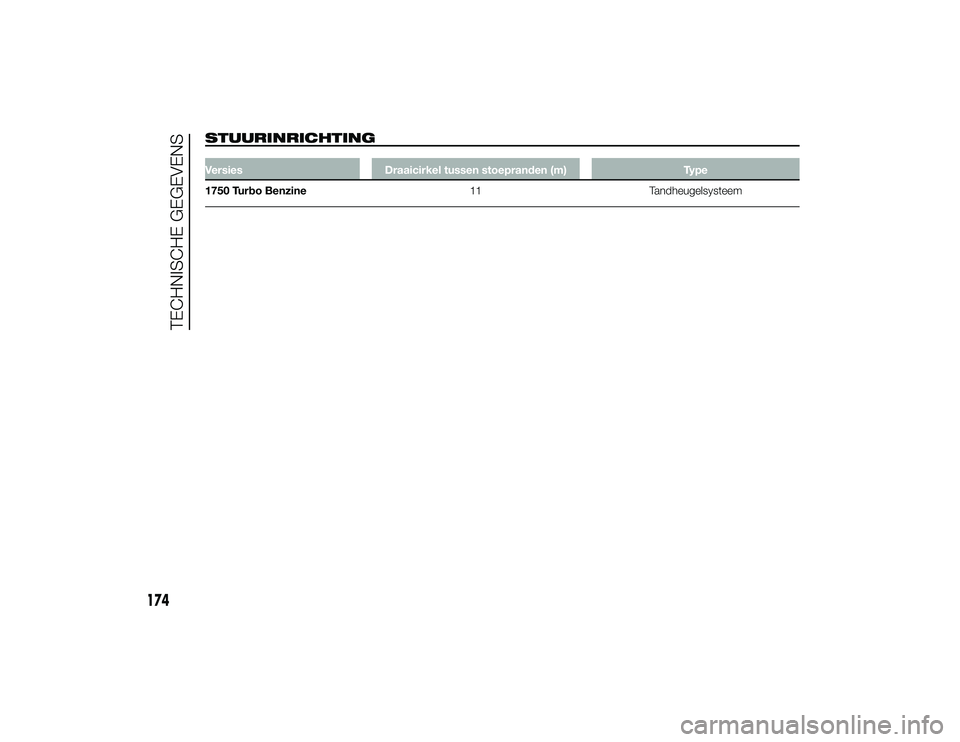

STUURINRICHTINGVersiesDraaicirkel tussen stoepranden (m) Type
1750 Turbo Benzine 11Tandheugelsysteem
174
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 174

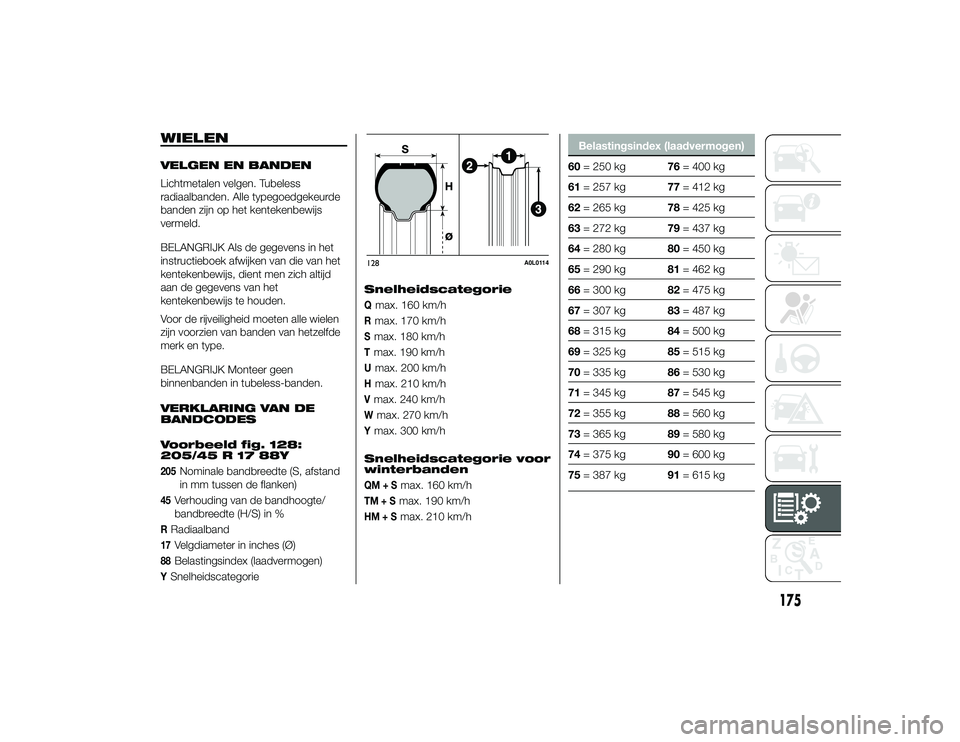

WIELENVELGEN EN BANDEN
Lichtmetalen velgen. Tubeless
radiaalbanden. Alle typegoedgekeurde
banden zijn op het kentekenbewijs
vermeld.
BELANGRIJK Als de gegevens in het
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd
aan de gegevens van het
kentekenbewijs te houden.
Voor de rijveiligheid moeten alle wielen
zijn voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen
binnenbanden in tubeless-banden.
VERKLARING VAN DE
BANDCODES
Voorbeeld fig. 128:
205/45 R 17 88Y205
Nominale bandbreedte (S, afstand
in mm tussen de flanken)
45
Verhouding van de bandhoogte/
bandbreedte (H/S) in %
RRadiaalband17
Velgdiameter in inches (Ø)
88
Belastingsindex (laadvermogen)
YSnelheidscategorieSnelheidscategorie
Qmax. 160 km/hRmax. 170 km/hSmax. 180 km/hTmax. 190 km/hUmax. 200 km/hHmax. 210 km/hVmax. 240 km/hW
max. 270 km/h
Ymax. 300 km/h
Snelheidscategorie voor
winterbandenQM+S
max. 160 km/h
TM+S
max. 190 km/h
HM+S
max. 210 km/h
Belastingsindex (laadvermogen)
60 = 250 kg 76= 400 kg
61 = 257 kg 77= 412 kg
62 = 265 kg 78= 425 kg
63 = 272 kg 79= 437 kg
64 = 280 kg 80= 450 kg
65 = 290 kg 81= 462 kg
66 = 300 kg 82= 475 kg
67 = 307 kg 83= 487 kg
68 = 315 kg 84= 500 kg
69 = 325 kg 85= 515 kg
70 = 335 kg 86= 530 kg
71 = 345 kg 87= 545 kg
72 = 355 kg 88= 560 kg
73 = 365 kg 89= 580 kg
74 = 375 kg 90= 600 kg
75 = 387 kg 91= 615 kg
128
A0L0114
175
3-10-2013 16:37 Pagina 175

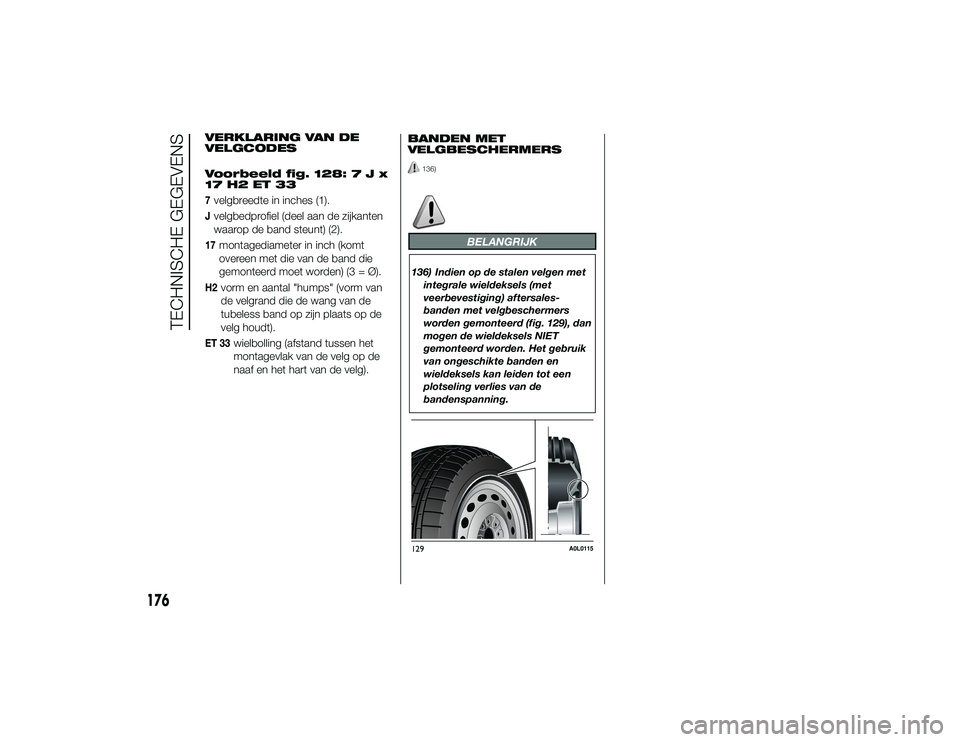

VERKLARING VAN DE
VELGCODES
Voorbeeld fig. 128:7Jx
17 H2 ET 337velgbreedte in inches (1).Jvelgbedprofiel (deel aan de zijkanten
waarop de band steunt) (2).17
montagediameter in inch (komt
overeen met die van de band die
gemonteerd moet worden) (3 = Ø).
H2
vorm en aantal "humps" (vorm van
de velgrand die de wang van de
tubeless band op zijn plaats op de
velg houdt).
ET 33
wielbolling (afstand tussen het
montagevlak van de velg op de
naaf en het hart van de velg).BANDEN MET
VELGBESCHERMERS
136)
BELANGRIJK
136) Indien op de stalen velgen met
integrale wieldeksels (met
veerbevestiging) aftersales-
banden met velgbeschermers
worden gemonteerd (fig. 129), dan
mogen de wieldeksels NIET
gemonteerd worden. Het gebruik
van ongeschikte banden en
wieldeksels kan leiden tot een
plotseling verlies van de
bandenspanning.129
A0L0115
176
TECHNISCHE GEGEVENS
3-10-2013 16:37 Pagina 176

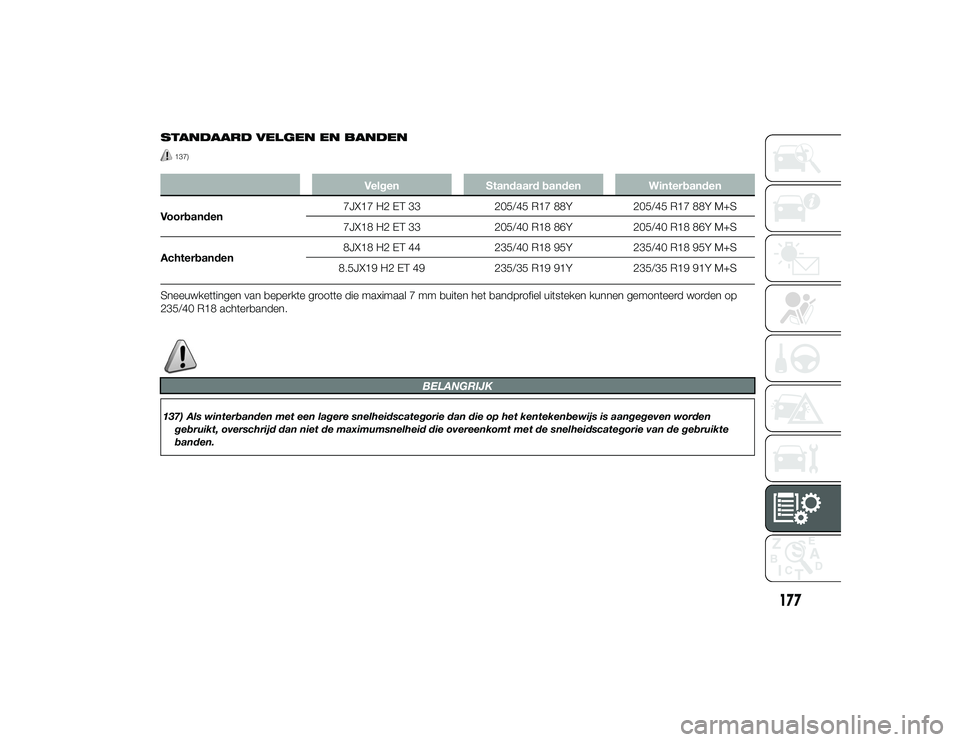

STANDAARD VELGEN EN BANDEN
137)
VelgenStandaard banden Winterbanden
Voorbanden 7JX17 H2 ET 33
205/45 R17 88Y205/45 R17 88Y M+S
7JX18 H2 ET 33 205/40 R18 86Y205/40 R18 86Y M+S
Achterbanden 8JX18 H2 ET 44
235/40 R18 95Y235/40 R18 95Y M+S
8.5JX19 H2 ET 49 235/35 R19 91Y235/35 R19 91Y M+S
Sneeuwkettingen van beperkte grootte die maximaal 7 mm buiten het bandprofiel uitsteken kunnen gemonteerd worden op
235/40 R18 achterbanden.
BELANGRIJK
137) Als winterbanden met een lagere snelheidscategorie dan die op het kentekenbewijs is aangegeven worden gebruikt, overschrijd dan niet de maximumsnelheid die overeenkomt met de snelheidscategorie van de gebruikte
banden.
