Alfa Romeo 4C 2014 Návod k použití a údržbě (in Czech)

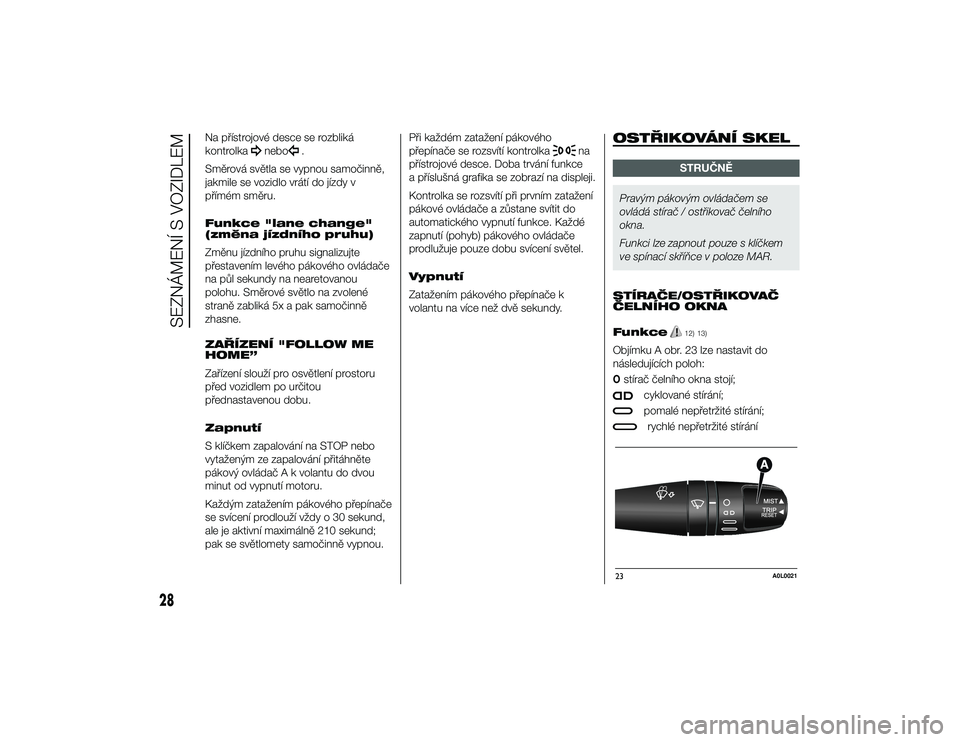

Na přístrojové desce se rozbliká
kontrolka
nebo
.
Směrová světla se vypnou samočinně,
jakmile se vozidlo vrátí do jízdy v
přímém směru.
Funkce "lane change"
(změna jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na půl sekundy na nearetovanou
polohu. Směrové světlo na zvolené
straně zabliká 5x a pak samočinně
zhasne.
ZAŘÍZENÍ "FOLLOW ME
HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou
přednastavenou dobu.
Zapnutí
S klíčkem zapalování na STOP nebo
vytaženým ze zapalování přitáhněte
pákový ovládač A k volantu do dvou
minut od vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund;
pak se světlomety samočinně vypnou. Při každém zatažení pákového
přepínače se rozsvítí kontrolka
na
přístrojové desce. Doba trvání funkce
a příslušná grafika se zobrazí na displeji.
Kontrolka se rozsvítí při prvním zatažení
pákové ovládače a zůstane svítit do
automatického vypnutí funkce. Každé
zapnutí (pohyb) pákového ovládače
prodlužuje pouze dobu svícení světel.
Vypnutí
Zatažením pákového přepínače k
volantu na více než dvě sekundy.
OSTŘIKOVÁNÍ SKEL
STRUČN\b
Pravým pákovým ovládačem se
ovládá stírač / ost\bikovač čelního
okna.
Funkci lze zapnout pouze s klíčkem
ve spínací sk\bíňce v poloze MAR.
STÍRAČE/OSTŘIKOVAČ
ČELNÍHO OKNA
Funkce12) 13)
Objímku A obr. 23 lze nastavit do
následujících poloh:Ostírač čelního okna stojí;
cyklované stírání;pomalé nepřetržité stírání;rychlé nepřetržité stírání
23
A0L0021
28
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 28

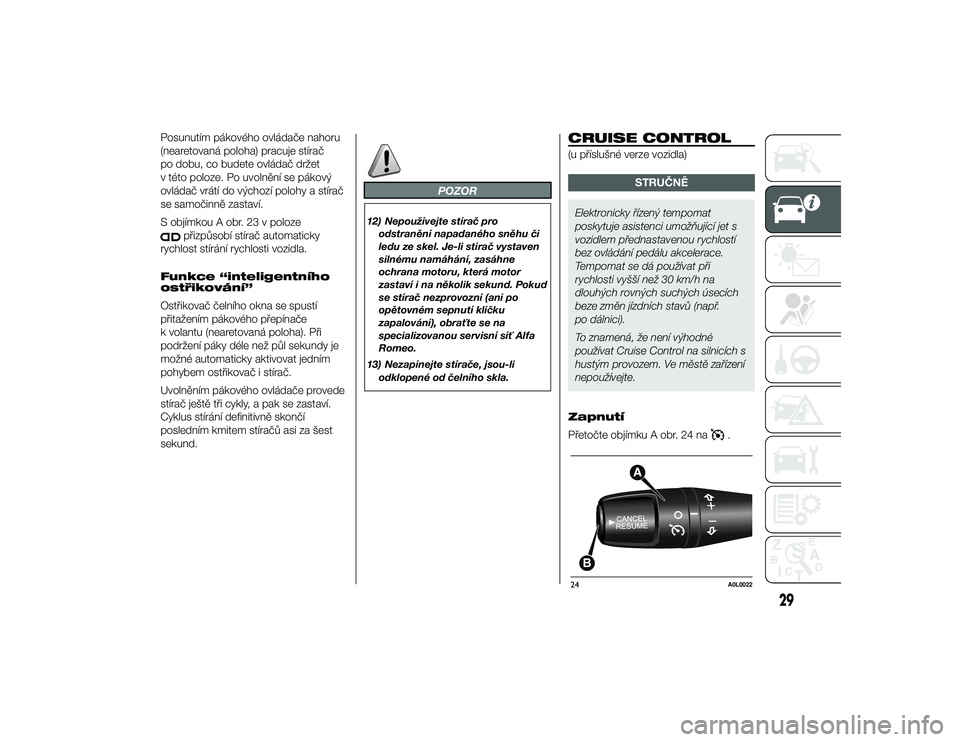

Posunutím pákového ovládače nahoru
(nearetovaná poloha) pracuje stírač
po dobu, co budete ovládač držet
v této poloze. Po uvolnění se pákový
ovládač vrátí do výchozí polohy a stírač
se samočinně zastaví.
S objímkou A obr. 23 v poloze
přizpůsobí stírač automaticky
rychlost stírání rychlosti vozidla.
Funkce “inteligentního
ostřikování”
Ostřikovač čelního okna se spustí
přitažením pákového přepínače
k volantu (nearetovaná poloha). Při
podržení páky déle než půl sekundy je
možné automaticky aktivovat jedním
pohybem ostřikovač i stírač.
Uvolněním pákového ovládače provede
stírač ještě tři cykly, a pak se zastaví.
Cyklus stírání definitivně skončí
posledním kmitem stíračů asi za šest
sekund.
POZOR
12) Nepoužívejte stírač pro
odstranění napadaného sněhu či
ledu ze skel. Je-li stírač vystaven
silnému namáhání, zasáhne
ochrana motoru, která motor
zastaví i na několik sekund. Pokud
se stírač nezprovozní (ani po
opětovném sepnutí klíčku
zapalování), obra\bte se na
specializovanou servisní sí\b Alfa
Romeo.
13) Nezapínejte stírače, jsou-li odklopené od čelního skla.
CRUISE CONTROL(u příslušné verze vozidla)
STRUČN\b
Elektronicky \bízený tempomat
poskytuje asistenci umožňující jet s
vozidlem p\bednastavenou rychlostí
bez ovládání pedálu akcelerace.
Tempomat se dá používat p\bi
rychlosti vyšší než 30 km/h na
dlouhých rovných suchých úsecích
beze změn jízdních stavů (nap\b.
po dálnici).
To znamená, že není výhodné
používat Cruise Control na silnicích s
hustým provozem. Ve městě za\bízení
nepoužívejte.
Zapnutí
Přetočte objímku A obr. 24 na
.
24
A0L0022
29
30-9-2013 16:52 Pagina 29

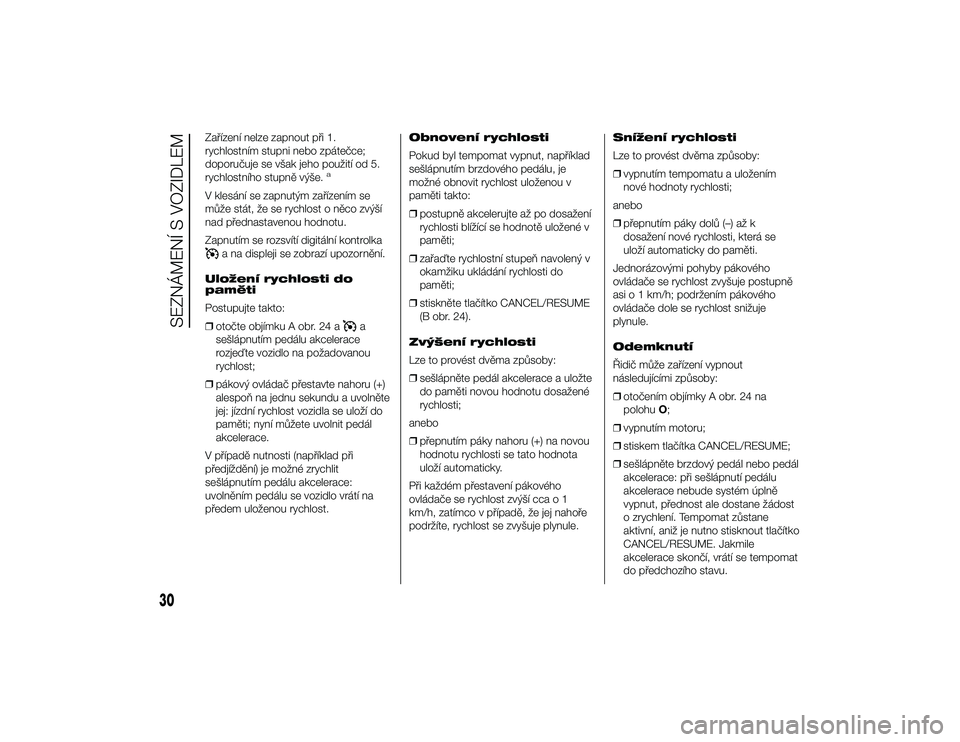

Zařízení nelze zapnout při 1.
rychlostním stupni nebo zpátečce;
doporučuje se však jeho použití od 5.
rychlostního stupně výše.
a
V klesání se zapnutým zařízením se
může stát, že se rychlost o něco zvýší
nad přednastavenou hodnotu.
Zapnutím se rozsvítí digitální kontrolka
a na displeji se zobrazí upozornění.
Uložení rychlosti do
paměti
Postupujte takto:
❒ otočte objímku A obr. 24 a
a
sešlápnutím pedálu akcelerace
rozje\fte vozidlo na požadovanou
rychlost;
❒ pákový ovládač přestavte nahoru (+)
alespoň na jednu sekundu a uvolněte
jej: jízdní rychlost vozidla se uloží do
paměti; nyní můžete uvolnit pedál
akcelerace.
V případě nutnosti (například při
předjíždění) je možné zrychlit
sešlápnutím pedálu akcelerace:
uvolněním pedálu se vozidlo vrátí na
předem uloženou rychlost. Obnovení rychlosti
Pokud byl tempomat vypnut, například
sešlápnutím brzdového pedálu, je
možné obnovit rychlost uloženou v
paměti takto:
❒
postupně akcelerujte až po dosažení
rychlosti blížící se hodnotě uložené v
paměti;
❒ zařa\fte rychlostní stupeň navolený v
okamžiku ukládání rychlosti do
paměti;
❒ stiskněte tlačítko CANCEL/RESUME
(B obr. 24).
Zvýšení rychlosti
Lze to provést dvěma způsoby:
❒ sešlápněte pedál akcelerace a uložte
do paměti novou hodnotu dosažené
rychlosti;
anebo
❒ přepnutím páky nahoru (+) na novou
hodnotu rychlosti se tato hodnota
uloží automaticky.
Při každém přestavení pákového
ovládače se rychlost zvýší cca o 1
km/h, zatímco v případě, že jej nahoře
podržíte, rychlost se zvyšuje plynule. Snížení rychlosti
Lze to provést dvěma způsoby:
❒
vypnutím tempomatu a uložením
nové hodnoty rychlosti;
anebo
❒ přepnutím páky dolů (–) až k
dosažení nové rychlosti, která se
uloží automaticky do paměti.
Jednorázovými pohyby pákového
ovládače se rychlost zvyšuje postupně
asi o 1 km/h; podržením pákového
ovládače dole se rychlost snižuje
plynule.
Odemknutí
Řidič může zařízení vypnout
následujícími způsoby:
❒ otočením objímky A obr. 24 na
polohu O;
❒ vypnutím motoru;
❒ stiskem tlačítka CANCEL/RESUME;
❒ sešlápněte brzdový pedál nebo pedál
akcelerace: při sešlápnutí pedálu
akcelerace nebude systém úplně
vypnut, přednost ale dostane žádost
o zrychlení. Tempomat zůstane
aktivní, aniž je nutno stisknout tlačítko
CANCEL/RESUME. Jakmile
akcelerace skončí, vrátí se tempomat
do předchozího stavu.
30
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 30

14) 15)

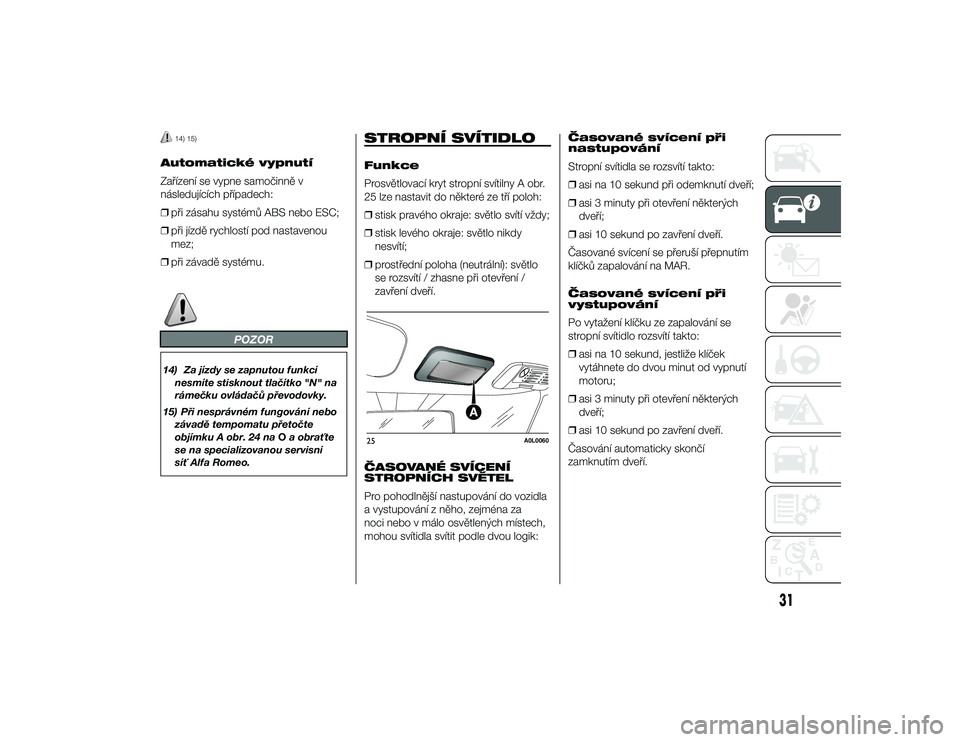

Automatické vypnutí
Zařízení se vypne samočinně v
následujících případech:
❒při zásahu systémů ABS nebo ESC;
❒ při jízdě rychlostí pod nastavenou
mez;
❒ při závadě systému.
POZOR
14) Za jízdy se zapnutou funkcí
nesmíte stisknout tlačítko "N" na
rámečku ovládačů převodovky.
15) Při nesprávném fungování nebo závadě tempomatu přetočte
objímku A obr. 24 na Oa obra\bte
se na specializovanou servisní
sí\b Alfa Romeo.
STROPNÍ SVÍTIDLOFunkce
Prosvětlovací kryt stropní svítilny A obr.
25 lze nastavit do některé ze tří poloh:
❒ stisk pravého okraje: světlo svítí vždy;
❒ stisk levého okraje: světlo nikdy
nesvítí;
❒ prostřední poloha (neutrální): světlo
se rozsvítí / zhasne při otevření /
zavření dveří.
ČASOVANÉ SVÍCENÍ
STROPNÍCH SVĚTEL
Pro pohodlnější nastupování do vozidla
a vystupování z něho, zejména za
noci nebo v málo osvětlených místech,
mohou svítidla svítit podle dvou logik: Časované svícení při
nastupování
Stropní svítidla se rozsvítí takto:
❒
asi na 10 sekund při odemknutí dveří;
❒ asi 3 minuty při otevření některých
dveří;
❒ asi 10 sekund po zavření dveří.
\basované svícení se přeruší přepnutím
klíčků zapalování na MAR.
Časované svícení při
vystupování
Po vytažení klíčku ze zapalování se
stropní svítidlo rozsvítí takto:
❒ asi na 10 sekund, jestliže klíček
vytáhnete do dvou minut od vypnutí
motoru;
❒ asi 3 minuty při otevření některých
dveří;
❒ asi 10 sekund po zavření dveří.
\basování automaticky skončí
zamknutím dveří.25
A0L0060
31
30-9-2013 16:52 Pagina 31

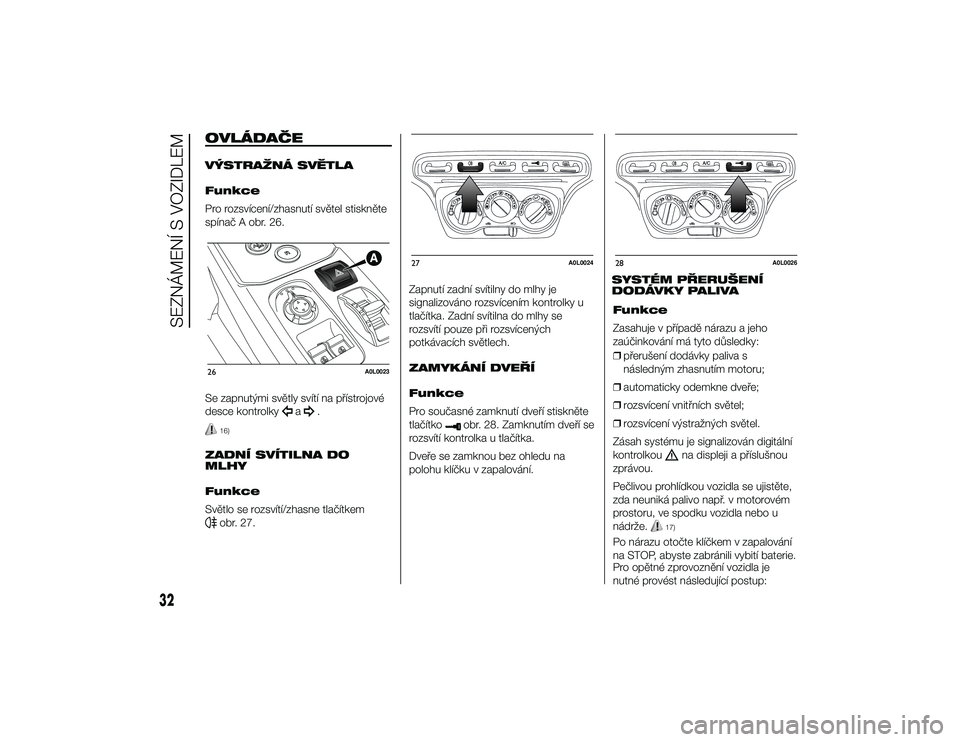

OVLÁDAČEVÝSTRAŽNÁ SVĚTLA
Funkce
Pro rozsvícení/zhasnutí světel stiskněte
spínač A obr. 26.
Se zapnutými světly svítí na přístrojové
desce kontrolky
a
.
16)
ZADNÍ SVÍTILNA DO
MLHY
Funkce
Světlo se rozsvítí/zhasne tlačítkem
obr. 27.Zapnutí zadní svítilny do mlhy je
signalizováno rozsvícením kontrolky u
tlačítka. Zadní svítilna do mlhy se
rozsvítí pouze při rozsvícených
potkávacích světlech.
ZAMYKÁNÍ DVEŘÍ
Funkce
Pro současné zamknutí dveří stiskněte
tlačítko
obr. 28. Zamknutím dveří se
rozsvítí kontrolka u tlačítka.
Dveře se zamknou bez ohledu na
polohu klíčku v zapalování. SYSTÉM PŘERUŠENÍ
DODÁVKY PALIVA
Funkce
Zasahuje v případě nárazu a jeho
zaúčinkování má tyto důsledky:
❒ přerušení dodávky paliva s
následným zhasnutím motoru;
❒ automaticky odemkne dveře;
❒ rozsvícení vnitřních světel;
❒ rozsvícení výstražných světel.
Zásah systému je signalizován digitální
kontrolkou
na displeji a příslušnou
zprávou.
Pečlivou prohlídkou vozidla se ujistěte,
zda neuniká palivo např. v motorovém
prostoru, ve spodku vozidla nebo u
nádrže.
17)
Po nárazu otočte klíčkem v zapalování
na STOP, abyste zabránili vybití baterie.
Pro opětné zprovoznění vozidla je
nutné provést následující postup:
26
A0L0023
27
A0L0024
28
A0L0026
32
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 32

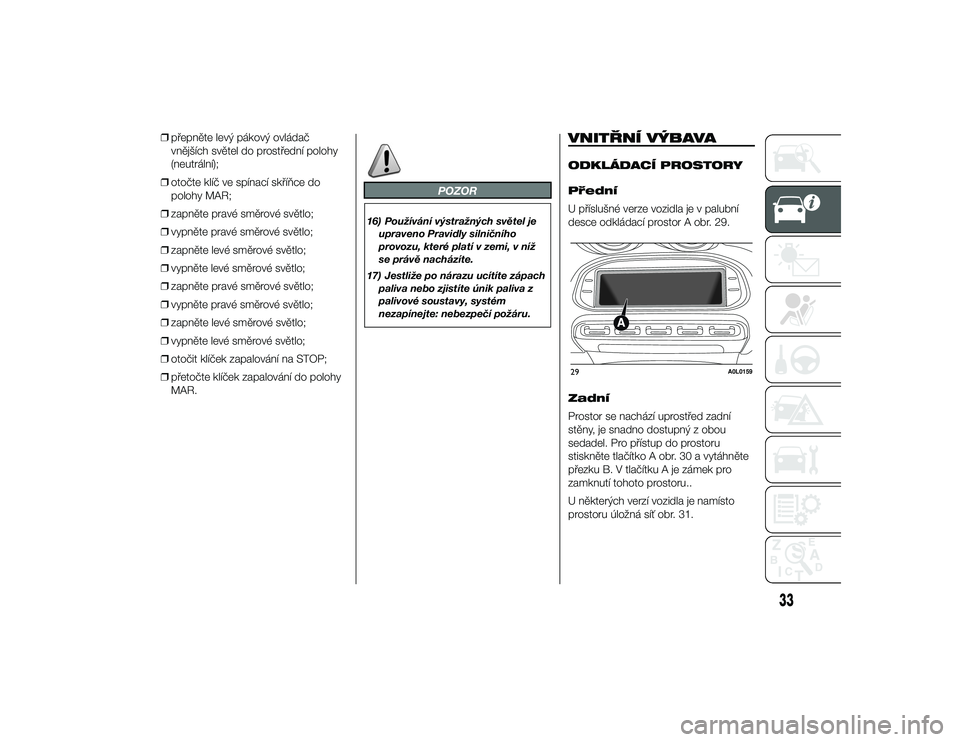

❒přepněte levý pákový ovládač
vnějších světel do prostřední polohy
(neutrální);
❒ otočte klíč ve spínací skříňce do
polohy MAR;
❒ zapněte pravé směrové světlo;
❒ vypněte pravé směrové světlo;
❒ zapněte levé směrové světlo;
❒ vypněte levé směrové světlo;
❒ zapněte pravé směrové světlo;
❒ vypněte pravé směrové světlo;
❒ zapněte levé směrové světlo;
❒ vypněte levé směrové světlo;
❒ otočit klíček zapalování na STOP;
❒ přetočte klíček zapalování do polohy
MAR.
POZOR
16) Používání výstražných světel je
upraveno Pravidly silničního
provozu, které platí v zemi, v níž
se právě nacházíte.
17) Jestliže po nárazu ucítíte zápach paliva nebo zjistíte únik paliva z
palivové soustavy, systém
nezapínejte: nebezpečí požáru.
VNITŘNÍ VÝBAVAODKLÁDACÍ PROSTORY
Přední
U příslušné verze vozidla je v palubní
desce odkládací prostor A obr. 29.
Zadní
Prostor se nachází uprostřed zadní
stěny, je snadno dostupný z obou
sedadel. Pro přístup do prostoru
stiskněte tlačítko A obr. 30 a vytáhněte
přezku B. V tlačítku A je zámek pro
zamknutí tohoto prostoru..
U některých verzí vozidla je namísto
prostoru úložná síť obr. 31.29
A0L0159
33
30-9-2013 16:52 Pagina 33

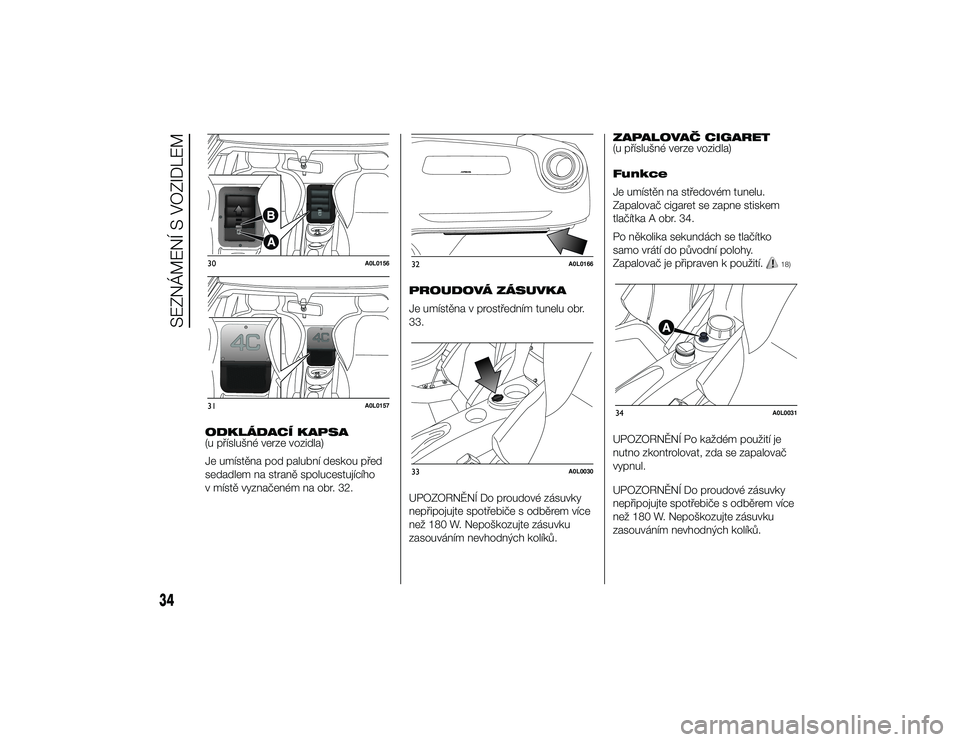

ODKLÁDACÍ KAPSA
(u příslušné verze vozidla)
Je umístěna pod palubní deskou před
sedadlem na straně spolucestujícího
v místě vyznačeném na obr. 32.PROUDOVÁ ZÁSUVKA
Je umístěna v prostředním tunelu obr.
33.
UPOZORNĚNÍ Do proudové zásuvky
nepřipojujte spotřebiče s odběrem více
než 180 W. Nepoškozujte zásuvku
zasouváním nevhodných kolíků.ZAPALOVAČ CIGARET
(u příslušné verze vozidla)
Funkce
Je umístěn na středovém tunelu.
Zapalovač cigaret se zapne stiskem
tlačítka A obr. 34.
Po několika sekundách se tlačítko
samo vrátí do původní polohy.
Zapalovač je připraven k použití.
18)
UPOZORNĚNÍ Po každém použití je
nutno zkontrolovat, zda se zapalovač
vypnul.
UPOZORNĚNÍ Do proudové zásuvky
nepřipojujte spotřebiče s odběrem více
než 180 W. Nepoškozujte zásuvku
zasouváním nevhodných kolíků.
30
A0L0156
31
A0L0157
32
A0L0166
33
A0L0030
34
A0L0031
34
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 34

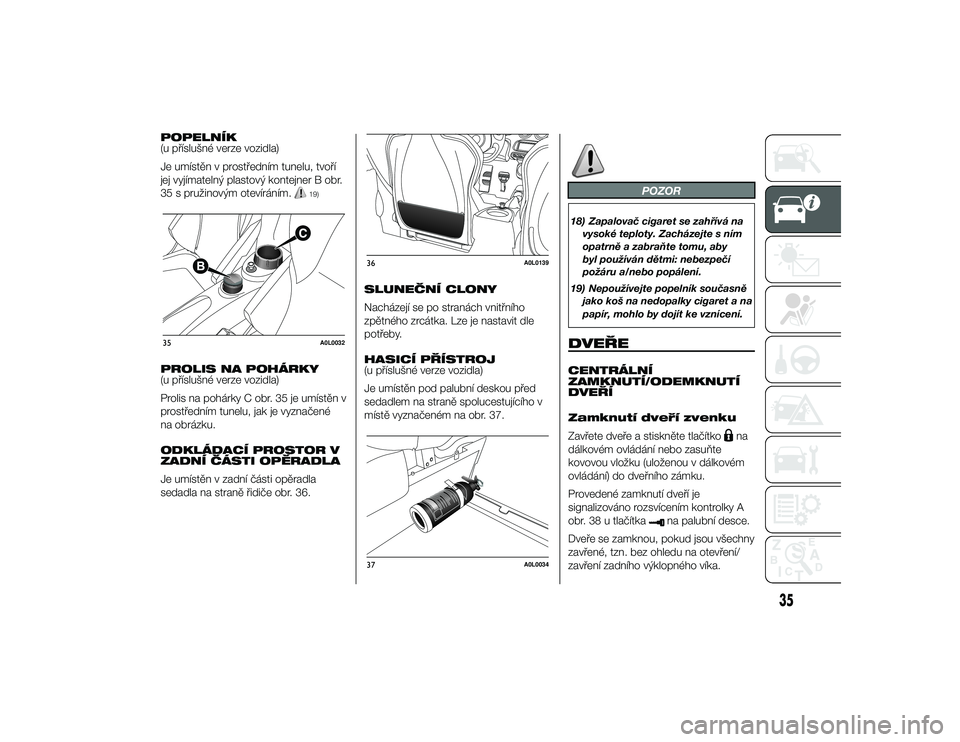

POPELNÍK
(u příslušné verze vozidla)
Je umístěn v prostředním tunelu, tvoří
jej vyjímatelný plastový kontejner B obr.
35 s pružinovým otevíráním.
19)
PROLIS NA POHÁRKY
(u příslušné verze vozidla)
Prolis na pohárky C obr. 35 je umístěn v
prostředním tunelu, jak je vyznačené
na obrázku.
ODKLÁDACÍ PROSTOR V
ZADNÍ ČÁSTI OPĚRADLA
Je umístěn v zadní části opěradla
sedadla na straně řidiče obr. 36.SLUNEČNÍ CLONY
Nacházejí se po stranách vnitřního
zpětného zrcátka. Lze je nastavit dle
potřeby.
HASICÍ PŘÍSTROJ
(u příslušné verze vozidla)
Je umístěn pod palubní deskou před
sedadlem na straně spolucestujícího v
místě vyznačeném na obr. 37.
POZOR
18) Zapalovač cigaret se zahřívá na
vysoké teploty. Zacházejte s ním
opatrně a zabraňte tomu, aby
byl používán dětmi: nebezpečí
požáru a/nebo popálení.
19) Nepoužívejte popelník současně jako koš na nedopalky cigaret a na
papír, mohlo by dojít ke vznícení.DVEŘECENTRÁLNÍ
ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ
Zamknutí dveří zvenku
Zavřete dveře a stiskněte tlačítko
na
dálkovém ovládání nebo zasuňte
kovovou vložku (uloženou v dálkovém
ovládání) do dveřního zámku.
Provedené zamknutí dveří je
signalizováno rozsvícením kontrolky A
obr. 38 u tlačítka
na palubní desce.
Dveře se zamknou, pokud jsou všechny
zavřené, tzn. bez ohledu na otevření/
zavření zadního výklopného víka.
35
A0L0032
36
A0L0139
37
A0L0034
35
30-9-2013 16:52 Pagina 35

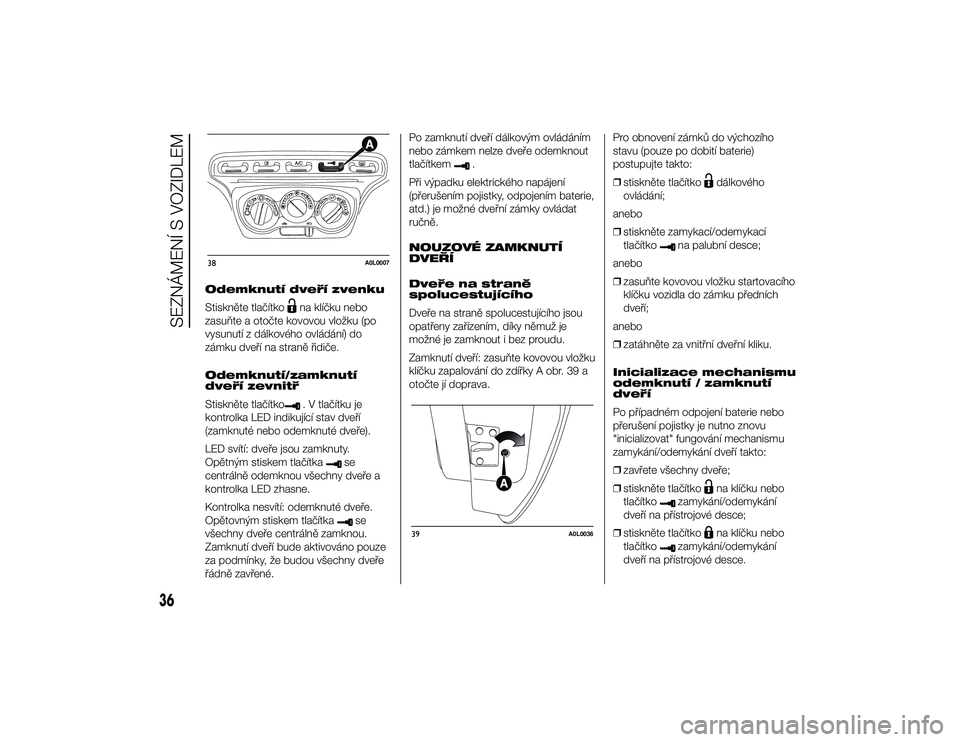

Odemknutí dveří zvenku
Stiskněte tlačítko
na klíčku nebo
zasuňte a otočte kovovou vložku (po
vysunutí z dálkového ovládání) do
zámku dveří na straně řidiče.
Odemknutí/zamknutí
dveří zevnitř
Stiskněte tlačítko. V tlačítku je
kontrolka LED indikující stav dveří
(zamknuté nebo odemknuté dveře).
LED svítí: dveře jsou zamknuty.
Opětným stiskem tlačítka
se
centrálně odemknou všechny dveře a
kontrolka LED zhasne.
Kontrolka nesvítí: odemknuté dveře.
Opětovným stiskem tlačítkase
všechny dveře centrálně zamknou.
Zamknutí dveří bude aktivováno pouze
za podmínky, že budou všechny dveře
řádně zavřené. Po zamknutí dveří dálkovým ovládáním
nebo zámkem nelze dveře odemknout
tlačítkem
.
Při výpadku elektrického napájení
(přerušením pojistky, odpojením baterie,
atd.) je možné dveřní zámky ovládat
ručně.
NOUZOVÉ ZAMKNUTÍ
DVEŘÍ
Dveře na straně
spolucestujícího
Dveře na straně spolucestujícího jsou
opatřeny zařízením, díky němuž je
možné je zamknout i bez proudu.
Zamknutí dveří: zasuňte kovovou vložku
klíčku zapalování do zdířky A obr. 39 a
otočte jí doprava. Pro obnovení zámků do výchozího
stavu (pouze po dobití baterie)
postupujte takto:
❒
stiskněte tlačítko
dálkového
ovládání;
anebo
❒ stiskněte zamykací/odemykací
tlačítko
na palubní desce;
anebo
❒ zasuňte kovovou vložku startovacího
klíčku vozidla do zámku předních
dveří;
anebo
❒ zatáhněte za vnitřní dveřní kliku.
Inicializace mechanismu
odemknutí / zamknutí
dveří
Po případném odpojení baterie nebo
přerušení pojistky je nutno znovu
"inicializovat" fungování mechanismu
zamykání/odemykání dveří takto:
❒ zavřete všechny dveře;
❒ stiskněte tlačítko
na klíčku nebo
tlačítko
zamykání/odemykání
dveří na přístrojové desce;
❒ stiskněte tlačítko
na klíčku nebo
tlačítko
zamykání/odemykání
dveří na přístrojové desce.
38
A0L0007
39
A0L0036
36
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 36

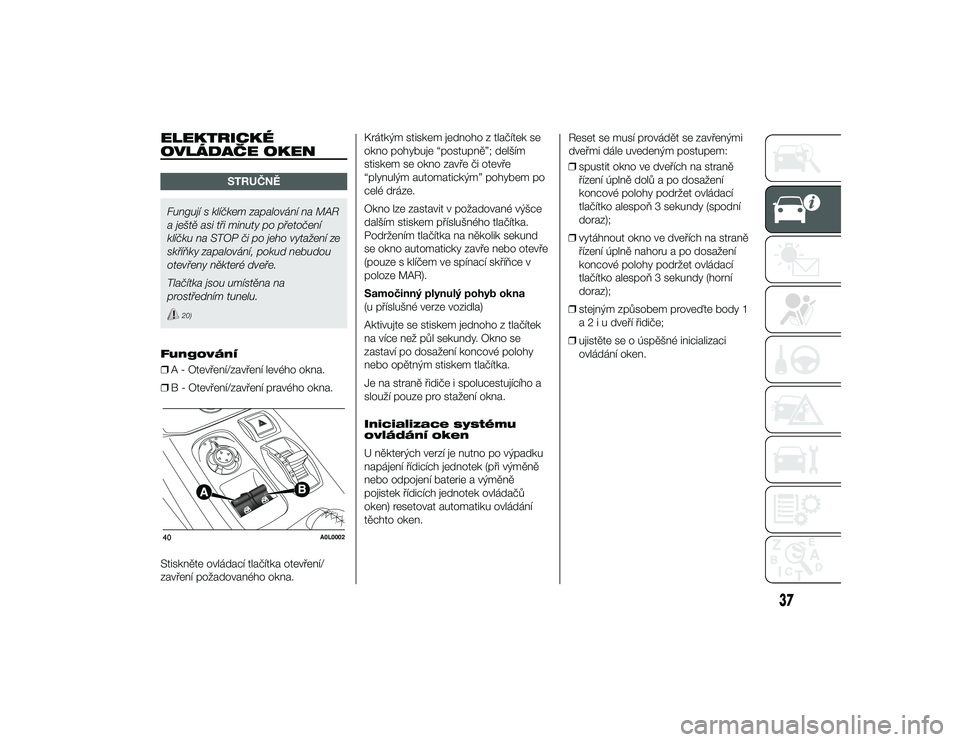

ELEKTRICKÉ
OVLÁDAČE OKEN
STRUČN\b
Fungují s klíčkem zapalování na MAR
a ještě asi t\bi minuty po p\betočení
klíčku na STOP či po jeho vytažení ze
sk\bíňky zapalování, pokud nebudou
otev\beny některé dve\be.
Tlačítka jsou umístěna na
prost\bedním tunelu.
20)
Fungování
❒ A - Otevření/zavření levého okna.
❒ B - Otevření/zavření pravého okna.
Stiskněte ovládací tlačítka otevření/
zavření požadovaného okna. Krátkým stiskem jednoho z tlačítek se
okno pohybuje “postupně”; delším
stiskem se okno zavře či otevře
“plynulým automatickým” pohybem po
celé dráze.
Okno lze zastavit v požadované výšce
dalším stiskem příslušného tlačítka.
Podržením tlačítka na několik sekund
se okno automaticky zavře nebo otevře
(pouze s klíčem ve spínací skříňce v
poloze MAR).
Samočinný plynulý pohyb okna
(u příslušné verze vozidla)
Aktivujte se stiskem jednoho z tlačítek
na více než půl sekundy. Okno se
zastaví po dosažení koncové polohy
nebo opětným stiskem tlačítka.
Je na straně řidiče i spolucestujícího a
slouží pouze pro stažení okna.
Inicializace systému
ovládání oken
U některých verzí je nutno po výpadku
napájení řídicích jednotek (při výměně
nebo odpojení baterie a výměně
pojistek řídicích jednotek ovládačů
oken) resetovat automatiku ovládání
těchto oken.
Reset se musí provádět se zavřenými
dveřmi dále uvedeným postupem:
❒ spustit okno ve dveřích na straně
řízení úplně dolů a po dosažení
koncové polohy podržet ovládací
tlačítko alespoň 3 sekundy (spodní
doraz);
❒ vytáhnout okno ve dveřích na straně
řízení úplně nahoru a po dosažení
koncové polohy podržet ovládací
tlačítko alespoň 3 sekundy (horní
doraz);
❒ stejným způsobem prove\fte body 1
a2iudveří řidiče;
❒ ujistěte se o úspěšné inicializaci
ovládání oken.40
A0L0002
37
30-9-2013 16:52 Pagina 37
