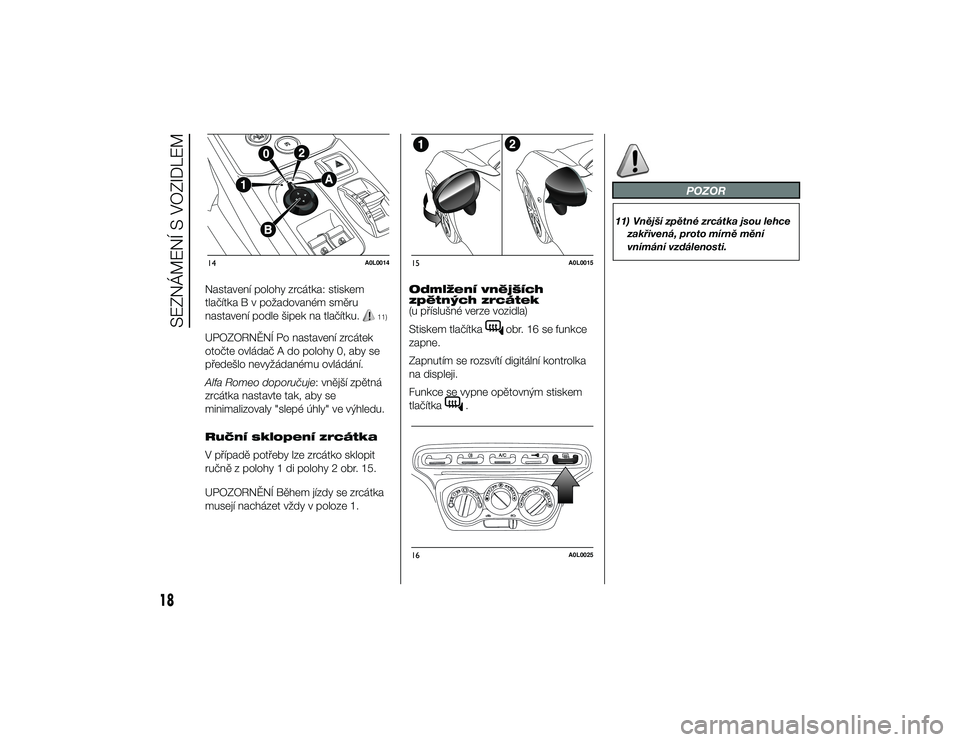

Page 21 of 190
Nastavení polohy zrcátka: stiskem
tlačítka B v požadovaném směru
nastavení podle šipek na tlačítku.
11)
UPOZORNĚNÍ Po nastavení zrcátek
otočte ovládač A do polohy 0, aby se
předešlo nevyžádanému ovládání.
Alfa Romeo doporučuje: vnější zpětná
zrcátka nastavte tak, aby se
minimalizovaly "slepé úhly" ve výhledu.
Ru\bní sklopení zrcátka
V případě potřeby lze zrcátko sklopit
ručně z polohy 1 di polohy 2 obr. 15.
UPOZORNĚNÍ Během jízdy se zrcátka
musejí nacházet vždy v poloze 1.Odmlžení vnějších
zpětných zrcátek
(u příslušné verze vozidla)
Stiskem tlačítka
obr. 16 se funkce
zapne.
Zapnutím se rozsvítí digitální kontrolka
na displeji.
Funkce se vypne opětovným stiskem
tlačítka
.
POZOR
11) Vnější zpětné zrcátka jsou lehce
zakřivená, proto mírně mění
vnímání vzdálenosti.
14
A0L0014
15
A0L0015
16
A0L0025
18
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 18

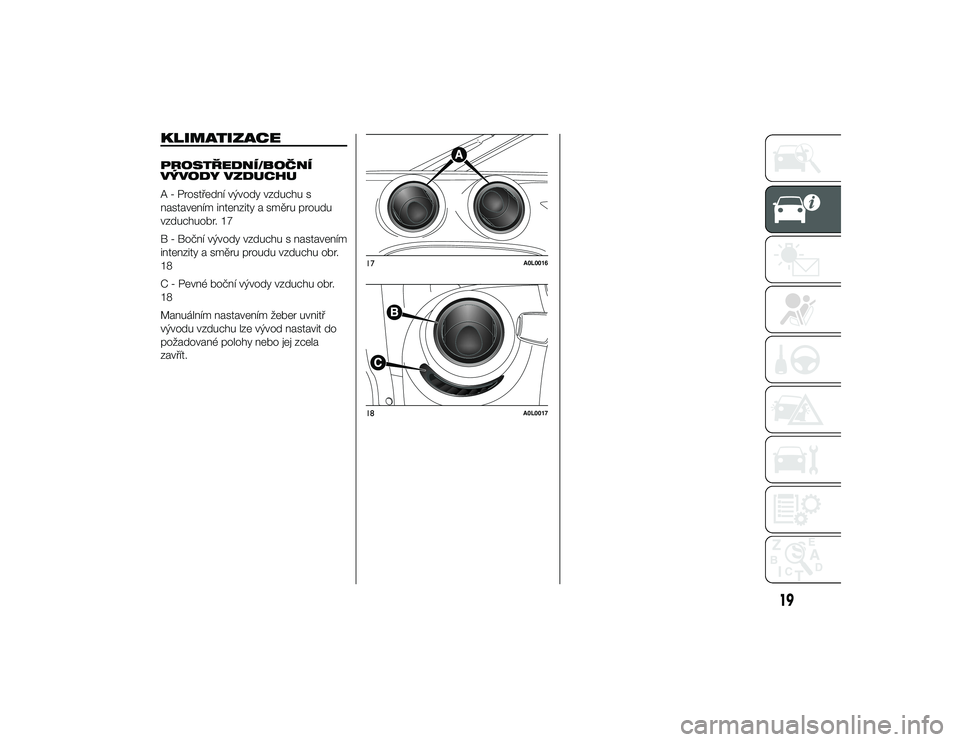

Page 22 of 190
KLIMATIZACEPROSTŘEDNÍ/BOČNÍ
VÝVODY VZDUCHU
A - Prostřední vývody vzduchu s
nastavením intenzity a směru proudu
vzduchuobr. 17
B - Boční vývody vzduchu s nastavením
intenzity a směru proudu vzduchu obr.
18
C - Pevné boční vývody vzduchu obr.
18
Manuálním nastavením žeber uvnitř
vývodu vzduchu lze vývod nastavit do
požadované polohy nebo jej zcela
zavřít.
17
A0L0016
18
A0L0017
19
30-9-2013 16:52 Pagina 19

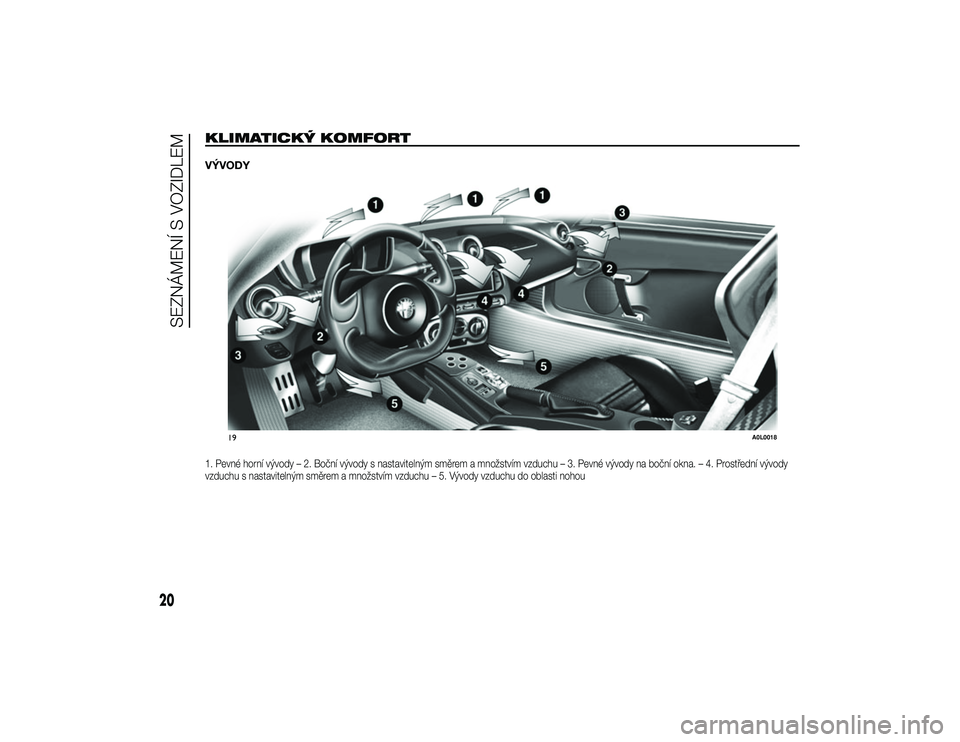

Page 23 of 190
KLIMATICKÝ KOMFORTVÝVODY1. Pevné horní vývody – 2. Boční vývody s nastavitelným směrem a množstvím vzduchu – 3. Pevné vývody na boční okna. – 4. Prostřední vývody
vzduchu s nastavitelným směrem a množstvím vzduchu – 5. Vývody vzduchu do oblasti nohou
19
A0L0018
20
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 20

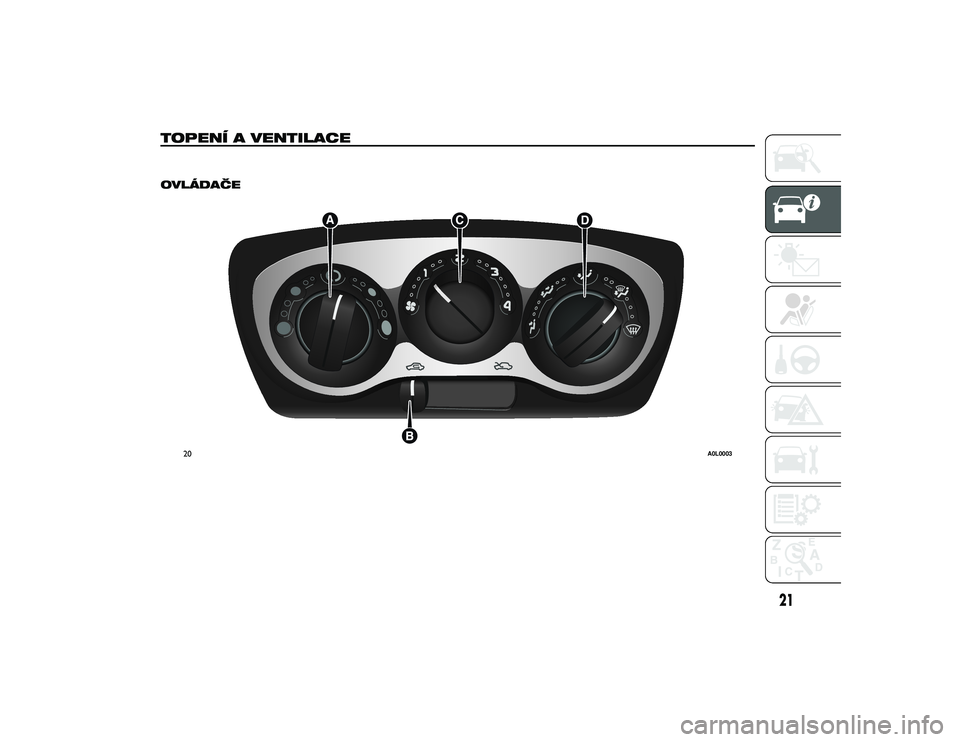

Page 24 of 190
TOPENÍ A VENTILACE
.
OVLÁDAČE
20
A0L0003
21
30-9-2013 16:52 Pagina 21

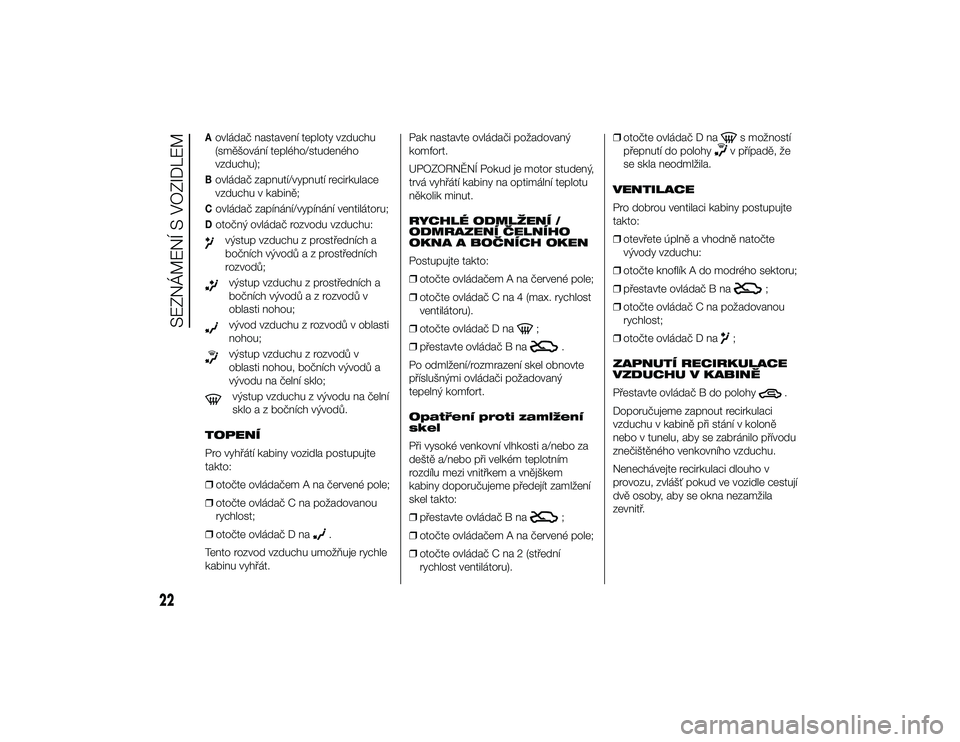

Page 25 of 190
Aovládač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu);Bovládač zapnutí/vypnutí recirkulace
vzduchu v kabině;Covládač zapínání/vypínání ventilátoru;Dotočný ovládač rozvodu vzduchu:výstup vzduchu z prostředních a
bočních vývodůazprostředních
rozvodů;výstup vzduchu z prostředních a
bočních vývodůazr ozvodů v
oblasti nohou;vývod vzduchu z rozvodů v oblasti
nohou;výstup vzduchu z rozvodů v
oblasti nohou, bočních vývodů a
vývodu na čelní sklo;výstup vzduchu z vývodu na čelní
sklo a z bočních vývodů.
TOPENÍ
Pro vyhřátí kabiny vozidla postupujte
takto:
❒ otočte ovládačem A na červené pole;
❒ otočte ovládač C na požadovanou
rychlost;
❒ otočte ovládač D na
.
Tento rozvod vzduchu umožňuje rychle
kabinu vyhřát. Pak nastavte ovládači požadovaný
komfort.
UPOZORNĚNÍ Pokud je motor studený,
trvá vyhřátí kabiny na optimální teplotu
několik minut.
RYCHLÉ ODMLŽENÍ /
ODMRAZENÍ ČELNÍHO
OKNA A BOČNÍCH OKEN
Postupujte takto:
❒
otočte ovládačem A na červené pole;
❒ otočte ovládač C na 4 (max. rychlost
ventilátoru).
❒ otočte ovládač D na
;
❒ přestavte ovládač B na
.
Po odmlžení/rozmrazení skel obnovte
příslušnými ovládači požadovaný
tepelný komfort.
Opatření proti zamlžení
skel
Při vysoké venkovní vlhkosti a/nebo za
deště a/nebo při velkém teplotním
rozdílu mezi vnitřkem a vnějškem
kabiny doporučujeme předejít zamlžení
skel takto:
❒ přestavte ovládač B na;
❒ otočte ovládačem A na červené pole;
❒ otočte ovládač C na 2 (střední
rychlost ventilátoru). ❒
otočte ovládač D na
s možností
přepnutí do polohyv případě, že
se skla neodmlžila.
VENTILACE
Pro dobrou ventilaci kabiny postupujte
takto:
❒ otevřete úplně a vhodně natočte
vývody vzduchu:
❒ otočte knoflík A do modrého sektoru;
❒ přestavte ovládač B na
;
❒ otočte ovládač C na požadovanou
rychlost;
❒ otočte ovládač D na
;
ZAPNUTÍ RECIRKULACE
VZDUCHU V KABINĚ
Přestavte ovládač B do polohy
.
Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně
nebo v tunelu, aby se zabránilo přívodu
znečištěného venkovního vzduchu.
Nenechávejte recirkulaci dlouho v
provozu, zvlášť pokud ve vozidle cestují
dvě osoby, aby se okna nezamžila
zevnitř.
22
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 22

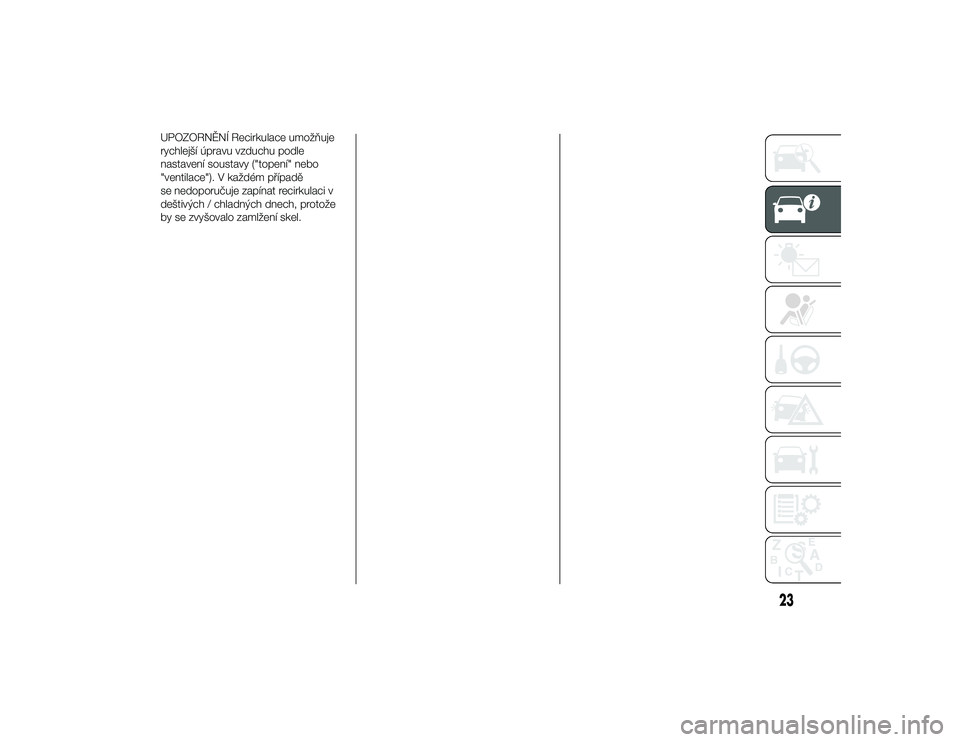

Page 26 of 190
UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu podle
nastavení soustavy ("topení" nebo
"ventilace"). V každém případě
se nedoporučuje zapínat recirkulaci v
deštivých / chladných dnech, protože
by se zvyšovalo zamlžení skel.
23
30-9-2013 16:52 Pagina 23
Page 27 of 190
MANUÁLNÍ KLIMATIZACE(u příslušné verze vozidla)
.
OVLÁDAČE
21
A0L0019
24
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 24

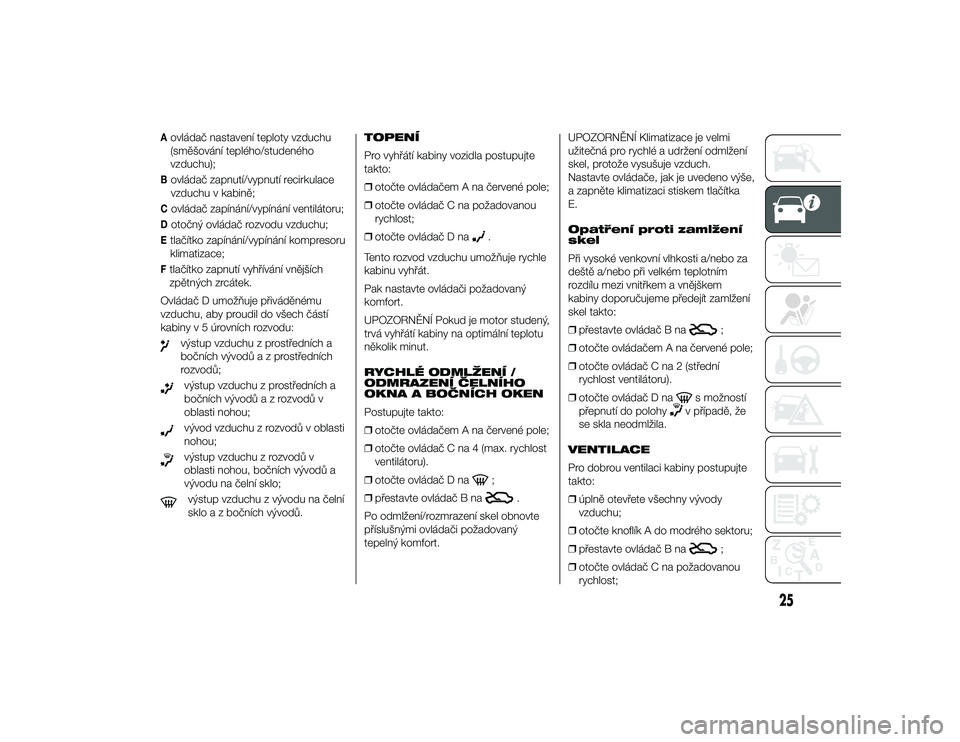

Page 28 of 190
Aovládač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu);Bovládač zapnutí/vypnutí recirkulace
vzduchu v kabině;Covládač zapínání/vypínání ventilátoru;Dotočný ovládač rozvodu vzduchu;Etlačítko zapínání/vypínání kompresoru
klimatizace;Ftlačítko zapnutí vyhřívání vnějších
zpětných zrcátek.
Ovládač D umožňuje přiváděnému
vzduchu, aby proudil do všech částí
kabinyv5úr ovních rozvodu:výstup vzduchu z prostředních a
bočních vývodůazpr ostředních
rozvodů;výstup vzduchu z prostředních a
bočních vývodůazr ozvodů v
oblasti nohou;vývod vzduchu z rozvodů v oblasti
nohou;výstup vzduchu z rozvodů v
oblasti nohou, bočních vývodů a
vývodu na čelní sklo;výstup vzduchu z vývodu na čelní
sklo a z bočních vývodů. TOPENÍ
Pro vyhřátí kabiny vozidla postupujte
takto:
❒
otočte ovládačem A na červené pole;
❒ otočte ovládač C na požadovanou
rychlost;
❒ otočte ovládač D na
.
Tento rozvod vzduchu umožňuje rychle
kabinu vyhřát.
Pak nastavte ovládači požadovaný
komfort.
UPOZORNĚNÍ Pokud je motor studený,
trvá vyhřátí kabiny na optimální teplotu
několik minut.
RYCHLÉ ODMLŽENÍ /
ODMRAZENÍ ČELNÍHO
OKNA A BOČNÍCH OKEN
Postupujte takto:
❒ otočte ovládačem A na červené pole;
❒ otočte ovládač C na 4 (max. rychlost
ventilátoru).
❒ otočte ovládač D na;
❒ přestavte ovládač B na
.
Po odmlžení/rozmrazení skel obnovte
příslušnými ovládači požadovaný
tepelný komfort. UPOZORNĚNÍ Klimatizace je velmi
užitečná pro rychlé a udržení odmlžení
skel, protože vysušuje vzduch.
Nastavte ovládače, jak je uvedeno výše,
a zapněte klimatizaci stiskem tlačítka
E.
Opatření proti zamlžení
skel
Při vysoké venkovní vlhkosti a/nebo za
deště a/nebo při velkém teplotním
rozdílu mezi vnitřkem a vnějškem
kabiny doporučujeme předejít zamlžení
skel takto:
❒
přestavte ovládač B na
;
❒ otočte ovládačem A na červené pole;
❒ otočte ovládač C na 2 (střední
rychlost ventilátoru).
❒ otočte ovládač D na
s možností
přepnutí do polohyv případě, že
se skla neodmlžila.
VENTILACE
Pro dobrou ventilaci kabiny postupujte
takto:
❒ úplně otevřete všechny vývody
vzduchu;
❒ otočte knoflík A do modrého sektoru;
❒ přestavte ovládač B na
;
❒ otočte ovládač C na požadovanou
rychlost;
25
30-9-2013 16:52 Pagina 25

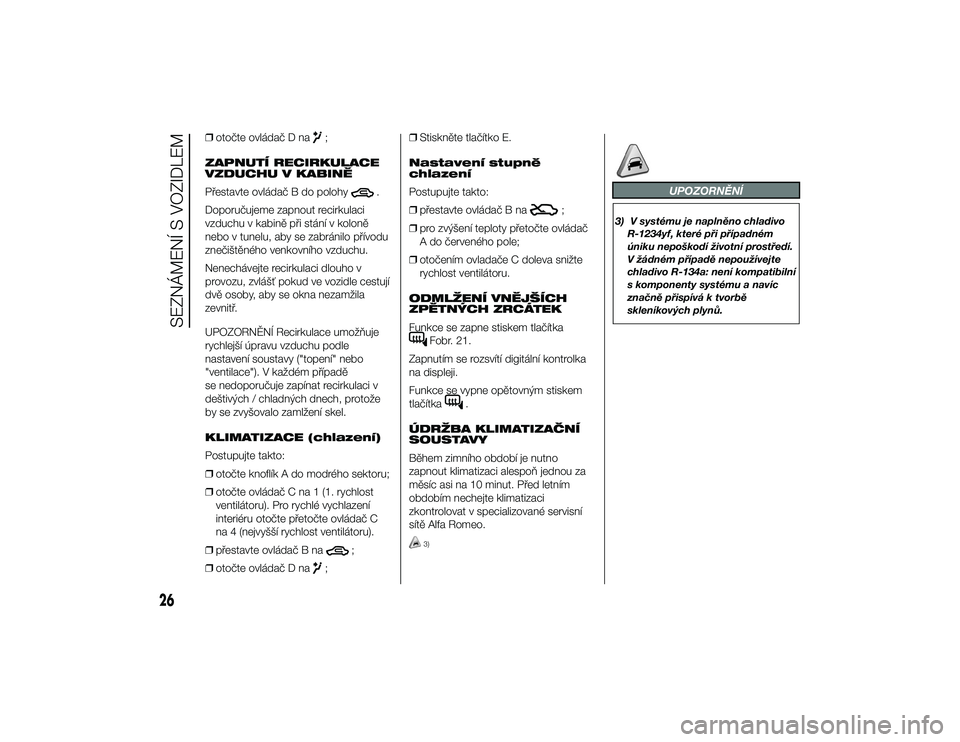

Page 29 of 190
❒otočte ovládač D na
;
ZAPNUTÍ RECIRKULACE
VZDUCHU V KABINĚ
Přestavte ovládač B do polohy
.
Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně
nebo v tunelu, aby se zabránilo přívodu
znečištěného venkovního vzduchu.
Nenechávejte recirkulaci dlouho v
provozu, zvlášť pokud ve vozidle cestují
dvě osoby, aby se okna nezamžila
zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu podle
nastavení soustavy ("topení" nebo
"ventilace"). V každém případě
se nedoporučuje zapínat recirkulaci v
deštivých / chladných dnech, protože
by se zvyšovalo zamlžení skel.
KLIMATIZACE (chlazení)
Postupujte takto:
❒ otočte knoflík A do modrého sektoru;
❒ otočte ovládač C na 1 (1. rychlost
ventilátoru). Pro rychlé vychlazení
interiéru otočte přetočte ovládač C
na 4 (nejvyšší rychlost ventilátoru).
❒ přestavte ovládač B na
;
❒ otočte ovládač D na
; ❒
Stiskněte tlačítko E.
Nastavení stupně
chlazení
Postupujte takto:
❒ přestavte ovládač B na
;
❒ pro zvýšení teploty přetočte ovládač
A do červeného pole;
❒ otočením ovladače C doleva snižte
rychlost ventilátoru.
ODMLŽENÍ VNĚJŠÍCH
ZPĚTNÝCH ZRCÁTEK
Funkce se zapne stiskem tlačítka
Fobr. 21.
Zapnutím se rozsvítí digitální kontrolka
na displeji.
Funkce se vypne opětovným stiskem
tlačítka
.
ÚDRŽBA KLIMATIZAČNÍ
SOUSTAVY
Během zimního období je nutno
zapnout klimatizaci alespoň jednou za
měsíc asi na 10 minut. Před letním
obdobím nechejte klimatizaci
zkontrolovat v specializované servisní
sítě Alfa Romeo.
3)
UPOZORNĚNÍ
3) V systému je naplněno chladivo R-1234yf, které při případném
úniku nepoškodí životní prostředí.
V žádném případě nepoužívejte
chladivo R-134a: není kompatibilní
s komponenty systému a navíc
značně přispívá k tvorbě
skleníkových plynů.
26
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 26

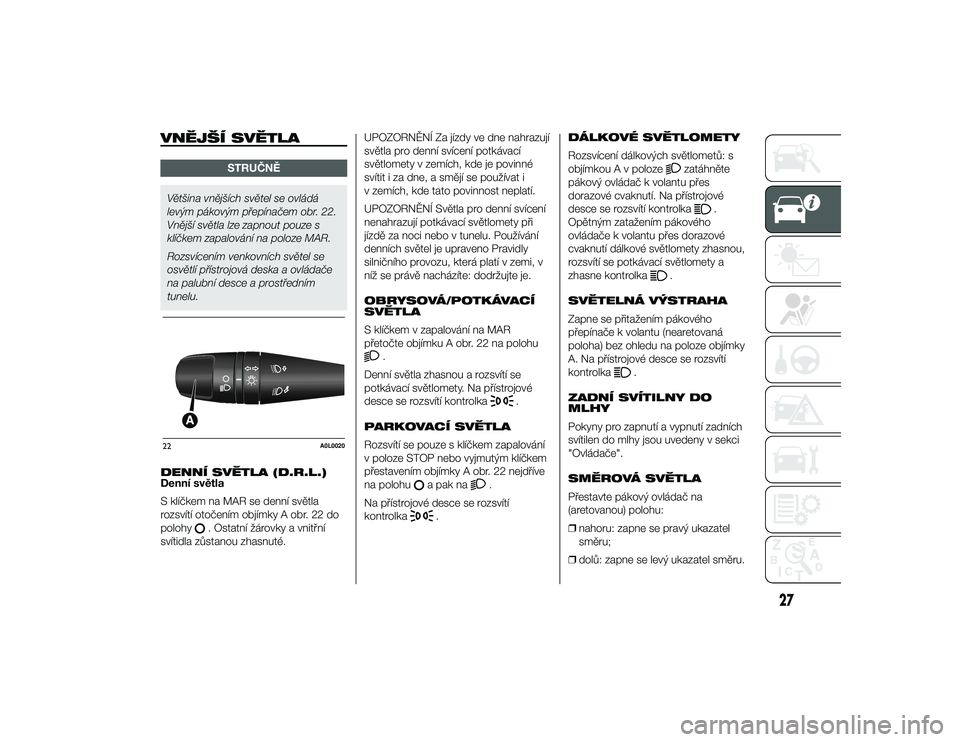

Page 30 of 190
VNĚJŠÍ SVĚTLA
STRUČN\b
Většina vnějších světel se ovládá
levým pákovým p\bepínačem obr. 22.
Vnější světla lze zapnout pouze s
klíčkem zapalování na poloze MAR.
Rozsvícením venkovních světel se
osvětlí p\bístrojová deska a ovládače
na palubní desce a prost\bedním
tunelu.
DENNÍ SVĚTLA (D.R.L.)
Denní světla
S klíčkem na MAR se denní světla
rozsvítí otočením objímky A obr. 22 do
polohy
. Ostatní žárovky a vnitřní
svítidla zůstanou zhasnuté. UPOZORNĚNÍ Za jízdy ve dne nahrazují
světla pro denní svícení potkávací
světlomety v zemích, kde je povinné
svítit i za dne, a smějí se používat i
v zemích, kde tato povinnost neplatí.
UPOZORNĚNÍ Světla pro denní svícení
nenahrazují potkávací světlomety při
jízdě za noci nebo v tunelu. Používání
denních světel je upraveno Pravidly
silničního provozu, která platí v zemi, v
níž se právě nacházíte: dodržujte je.
OBRYSOVÁ/POTKÁVACÍ
SVĚTLA
S klíčkem v zapalování na MAR
přetočte objímku A obr. 22 na polohu
.
Denní světla zhasnou a rozsvítí se
potkávací světlomety. Na přístrojové
desce se rozsvítí kontrolka
.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování
v poloze STOP nebo vyjmutým klíčkem
přestavením objímky A obr. 22 nejdříve
na polohu
a pak na
.
Na přístrojové desce se rozsvítí
kontrolka
. DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou A v poloze
zatáhněte
pákový ovládač k volantu přes
dorazové cvaknutí. Na přístrojové
desce se rozsvítí kontrolka
.
Opětným zatažením pákového
ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou,
rozsvítí se potkávací světlomety a
zhasne kontrolka
.
SVĚTELNÁ VÝSTRAHA
Zapne se přitažením pákového
přepínače k volantu (nearetovaná
poloha) bez ohledu na poloze objímky
A. Na přístrojové desce se rozsvítí
kontrolka
.
ZADNÍ SVÍTILNY DO
MLHY
Pokyny pro zapnutí a vypnutí zadních
svítilen do mlhy jsou uvedeny v sekci
"Ovládače".
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
❒ nahoru: zapne se pravý ukazatel
směru;
❒ dolů: zapne se levý ukazatel směru.
22
A0L0020
27
30-9-2013 16:52 Pagina 27
