Alfa Romeo 4C 2015 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: ALFA ROMEO, Model Year: 2015, Model line: 4C, Model: Alfa Romeo 4C 2015Pages: 219, PDF Size: 7.95 MB
Page 11 of 219
.

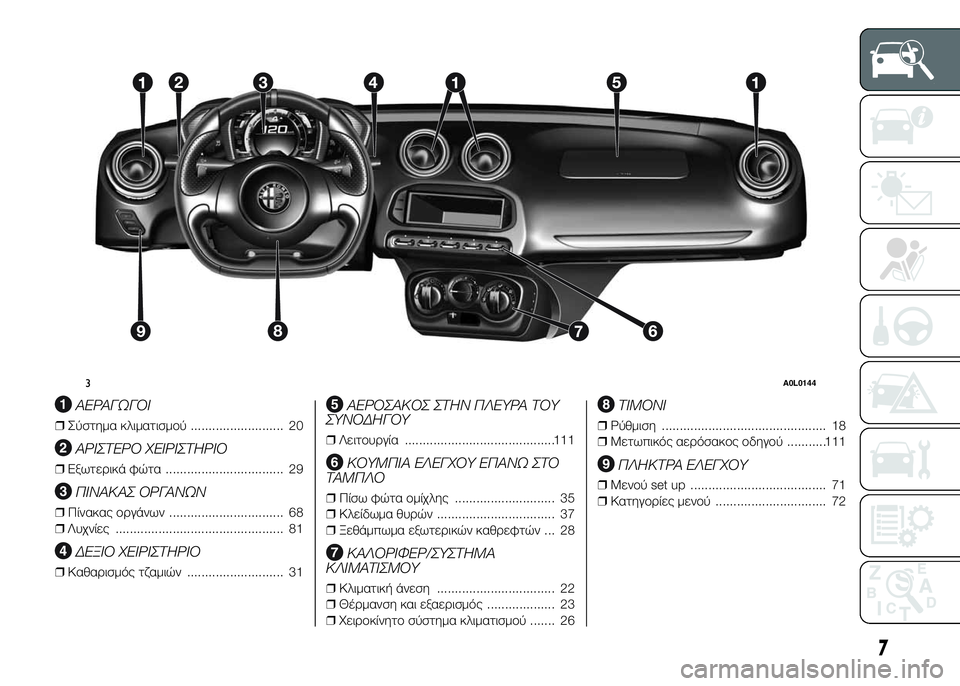

ΑΕΡΑΓΩΓΟΙ
❒Σύστημα κλιματισμού .......................... 20
ΑΡΙΣΤΕΡΟ ΧΕΙΡΙΣΤΗΡΙΟ
❒Εξωτερικά φώτα ................................. 29
ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
❒Πίνακας οργάνων ................................ 68
❒Λυχνίες ............................................... 81
ΔΕΞΙΟ ΧΕΙΡΙΣΤΗΡΙΟ
❒Καθαρισμός τζαμιών ........................... 31
ΑΕΡΟΣΑΚΟΣ ΣΤΗΝ ΠΛΕΥΡΑ ΤΟΥ
ΣΥΝΟΔΗΓΟΥ
❒Λειτουργία ..........................................111
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ ΕΠΑΝΩ ΣΤΟ
ΤΑΜΠΛΟ
❒Πίσω φώτα ομίχλης ............................ 35
❒Κλείδωμα θυρών ................................. 37
❒Ξεθάμπωμα εξωτερικών καθρεφτών ... 28
ΚΑΛΟΡΙΦΕΡ/ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ
❒Κλιματική άνεση ................................. 22
❒Θέρμανση και εξαερισμός ................... 23
❒Χειροκίνητο σύστημα κλιματισμού ....... 26
ΤΙΜΟΝΙ
❒Ρύθμιση .............................................. 18
❒Μετωπικός αερόσακος οδηγού ...........111
ΠΛΗΚΤΡΑ ΕΛΕΓΧΟΥ
❒Μενού set up ...................................... 71
❒Κατηγορίες μενού ............................... 72
3A0L0144
7
Page 12 of 219
.

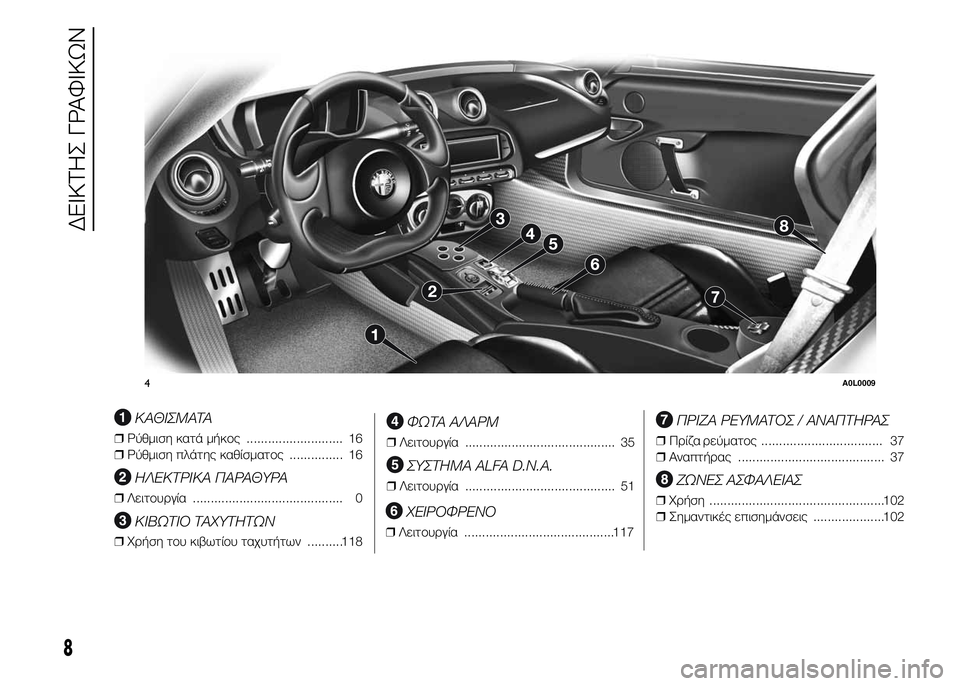

ΚΑΘΙΣΜΑΤΑ
❒Ρύθμιση κατά μήκος ........................... 16
❒Ρύθμιση πλάτης καθίσματος ............... 16
ΗΛΕΚΤΡΙΚΑ ΠΑΡΑΘΥΡΑ
❒Λειτουργία .......................................... 0
ΚΙΒΩΤΙΟ ΤΑΧΥΤΗΤΩΝ
❒Χρήση του κιβωτίου ταχυτήτων ..........118
ΦΩΤΑ ΑΛΑΡΜ
❒Λειτουργία .......................................... 35
ΣΥΣΤΗΜΑ ALFA D.N.A.
❒Λειτουργία .......................................... 51
ΧΕΙΡΟΦΡΕΝΟ
❒Λειτουργία ..........................................117
ΠΡΙΖΑ ΡΕΥΜΑΤΟΣ / ΑΝΑΠΤΗΡΑΣ
❒Πρίζα ρεύματος .................................. 37
❒Αναπτήρας ......................................... 37
ΖΩΝΕΣ ΑΣΦΑΛΕΙΑΣ
❒Χρήση .................................................102
❒Σημαντικές επισημάνσεις ....................102
4A0L0009
8
ΔΕΙΚΤΗΣ ΓΡΑΦΙΚΩΝ
Page 13 of 219

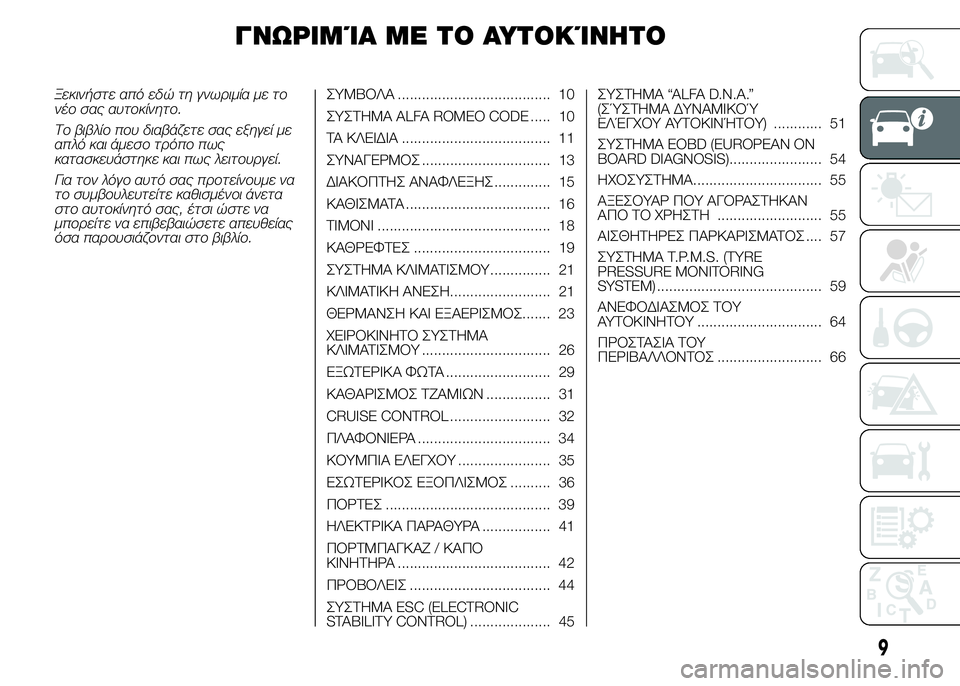

ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
Ξεκινήστε από εδώ τη γνωριμία με το
νέο σας αυτοκίνητο.
Το βιβλίο που διαβάζετε σας εξηγεί με
απλό και άμεσο τρόπο πως
κατασκευάστηκε και πως λειτουργεί.
Για τον λόγο αυτό σας προτείνουμε να
το συμβουλευτείτε καθισμένοι άνετα
στο αυτοκίνητό σας, έτσι ώστε να
μπορείτε να επιβεβαιώσετε απευθείας
όσα παρουσιάζονται στο βιβλίο.ΣΥΜΒΟΛΑ ...................................... 10
ΣΥΣΤΗΜΑ ALFA ROMEO CODE ..... 10
ΤΑ ΚΛΕΙΔΙΑ ..................................... 11
ΣΥΝΑΓΕΡΜΟΣ ................................ 13
ΔΙΑΚΟΠΤΗΣ ΑΝΑΦΛΕΞΗΣ .............. 15
ΚΑΘΙΣΜΑΤΑ .................................... 16
ΤΙΜΟΝΙ ........................................... 18
ΚΑΘΡΕΦΤΕΣ .................................. 19
ΣΥΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΥ............... 21
ΚΛΙΜΑΤΙΚΗ ΑΝΕΣΗ......................... 21
ΘΕΡΜΑΝΣΗ ΚΑΙ ΕΞΑΕΡΙΣΜΟΣ....... 23
ΧΕΙΡΟΚΙΝΗΤΟ ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ ................................ 26
ΕΞΩΤΕΡΙΚΑ ΦΩΤΑ .......................... 29
ΚΑΘΑΡΙΣΜΟΣ ΤΖΑΜΙΩΝ ................ 31
CRUISE CONTROL ......................... 32
ΠΛΑΦΟΝΙΕΡΑ ................................. 34
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ ....................... 35
ΕΣΩΤΕΡΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ .......... 36
ΠΟΡΤΕΣ ......................................... 39
ΗΛΕΚΤΡΙΚΑ ΠΑΡΑΘΥΡΑ ................. 41
ΠΟΡΤΜΠΑΓΚΑΖ / ΚΑΠΟ
ΚΙΝΗΤΗΡΑ ...................................... 42
ΠΡΟΒΟΛΕΙΣ ................................... 44
ΣΥΣΤΗΜΑ ESC (ELECTRONIC
STABILITY CONTROL) .................... 45ΣΥΣΤΗΜΑ “ALFA D.N.A.”
(ΣΎΣΤΗΜΑ ΔΥΝΑΜΙΚΟΎ
ΕΛΈΓΧΟΥ ΑΥΤΟΚΙΝΉΤΟΥ) ............ 51
ΣΥΣΤΗΜΑ EOBD (EUROPEAN ON
BOARD DIAGNOSIS)....................... 54
ΗΧΟΣΥΣΤΗΜΑ................................ 55
ΑΞΕΣΟΥΑΡ ΠΟΥ ΑΓΟΡΑΣΤΗΚΑΝ
ΑΠΟ ΤΟ ΧΡΗΣΤΗ .......................... 55
ΑΙΣΘΗΤΗΡΕΣ ΠΑΡΚΑΡΙΣΜΑΤΟΣ .... 57
ΣΥΣΤΗΜΑ T.P.M.S. (TYRE
PRESSURE MONITORING
SYSTEM) ......................................... 59
ΑΝΕΦΟΔΙΑΣΜΟΣ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ ............................... 64
ΠΡΟΣΤΑΣΙΑ ΤΟΥ
ΠΕΡΙΒΑΛΛΟΝΤΟΣ .......................... 66
9
Page 14 of 219

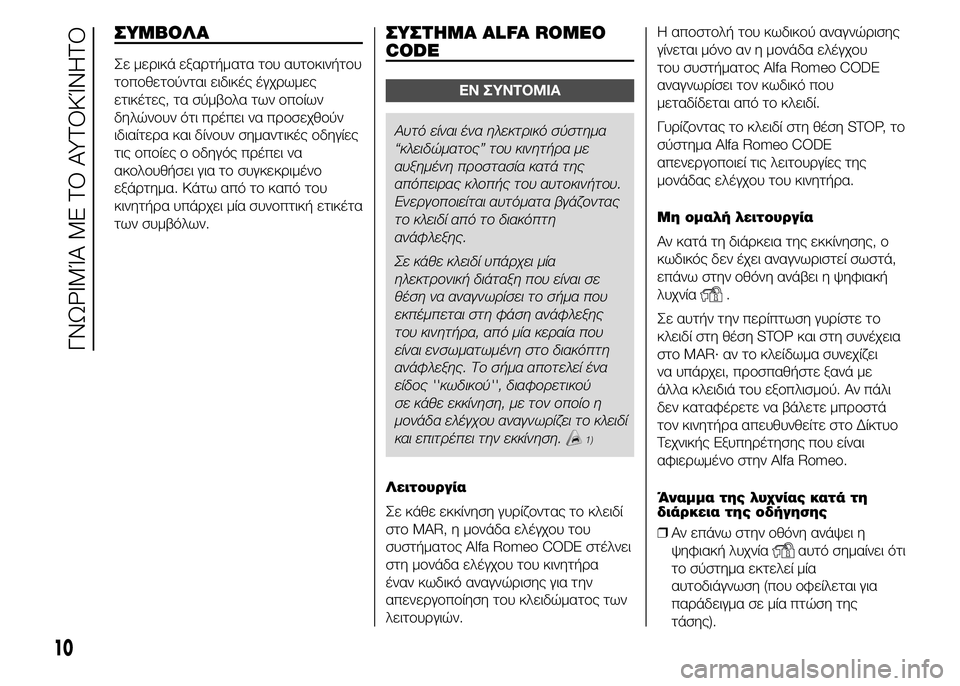

ΣΥΜΒΟΛΑ
Σε μερικά εξαρτήματα του αυτοκινήτου
τοποθετούνται ειδικές έγχρωμες
ετικέτες, τα σύμβολα των οποίων
δηλώνουν ότι πρέπει να προσεχθούν
ιδιαίτερα και δίνουν σημαντικές οδηγίες
τις οποίες ο οδηγός πρέπει να
ακολουθήσει για το συγκεκριμένο
εξάρτημα. Κάτω από το καπό του
κινητήρα υπάρχει μία συνοπτική ετικέτα
των συμβόλων.
ΣΥΣΤΗΜΑ ALFA ROMEO
CODE
ΕΝ ΣΥΝΤΟΜΙΑ
Αυτό είναι ένα ηλεκτρικό σύστημα
“κλειδώματος” του κινητήρα με
αυξημένη προστασία κατά της
απόπειρας κλοπής του αυτοκινήτου.
Ενεργοποιείται αυτόματα βγάζοντας
το κλειδί από το διακόπτη
ανάφλεξης.
Σε κάθε κλειδί υπάρχει μία
ηλεκτρονική διάταξη που είναι σε
θέση να αναγνωρίσει το σήμα που
εκπέμπεται στη φάση ανάφλεξης
του κινητήρα, από μία κεραία που
είναι ενσωματωμένη στο διακόπτη
ανάφλεξης. Το σήμα αποτελεί ένα
είδος ''κωδικού'', διαφορετικού
σε κάθε εκκίνηση, με τον οποίο η
μονάδα ελέγχου αναγνωρίζει το κλειδί
και επιτρέπει την εκκίνηση.
1)
Λειτουργία
Σε κάθε εκκίνηση γυρίζοντας το κλειδί
στο MAR, η μονάδα ελέγχου του
συστήματος Alfa Romeo CODE στέλνει
στη μονάδα ελέγχου του κινητήρα
έναν κωδικό αναγνώρισης για την
απενεργοποίηση του κλειδώματος των
λειτουργιών.Η αποστολή του κωδικού αναγνώρισης
γίνεται μόνο αν η μονάδα ελέγχου
του συστήματος Alfa Romeo CODE
αναγνωρίσει τον κωδικό που
μεταδίδεται από το κλειδί.
Γυρίζοντας το κλειδί στη θέση STOP, το
σύστημα Alfa Romeo CODE
απενεργοποιεί τις λειτουργίες της
μονάδας ελέγχου του κινητήρα.
Μη ομαλή λειτουργία
Αν κατά τη διάρκεια της εκκίνησης, ο
κωδικός δεν έχει αναγνωριστεί σωστά,
επάνω στην οθόνη ανάβει η ψηφιακή
λυχνία
.
Σε αυτήν την περίπτωση γυρίστε το
κλειδί στη θέση STOP και στη συνέχεια
στο MAR· αν το κλείδωμα συνεχίζει
να υπάρχει, προσπαθήστε ξανά με
άλλα κλειδιά του εξοπλισμού. Αν πάλι
δεν καταφέρετε να βάλετε μπροστά
τον κινητήρα απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo.
Άναμμα της λυχνίας κατά τη
διάρκεια της οδήγησης
❒Αν επάνω στην οθόνη ανάψει η
ψηφιακή λυχνία
αυτό σημαίνει ότι
το σύστημα εκτελεί μία
αυτοδιάγνωση (που οφείλεται για
παράδειγμα σε μία πτώση της
τάσης).
10
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
Page 15 of 219
❒Εάν η ψηφιακή λυχνίασυνεχίζει
να παραμένει αναμμένη,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.
ΣHMEIΩΣH
1) Βίαια χτυπήματα μπορούν να
καταστρέψουν τα ηλεκτρονικά
εξαρτήματα που υπάρχουν μέσα
στο κλειδί. Για να διασφαλιστεί
η άριστη αποτελεσματικότητα των
ηλεκτρονικών διατάξεων του
κλειδιού, μην το αφήνετε
εκτεθειμένο στην ηλιακή
ακτινοβολία.

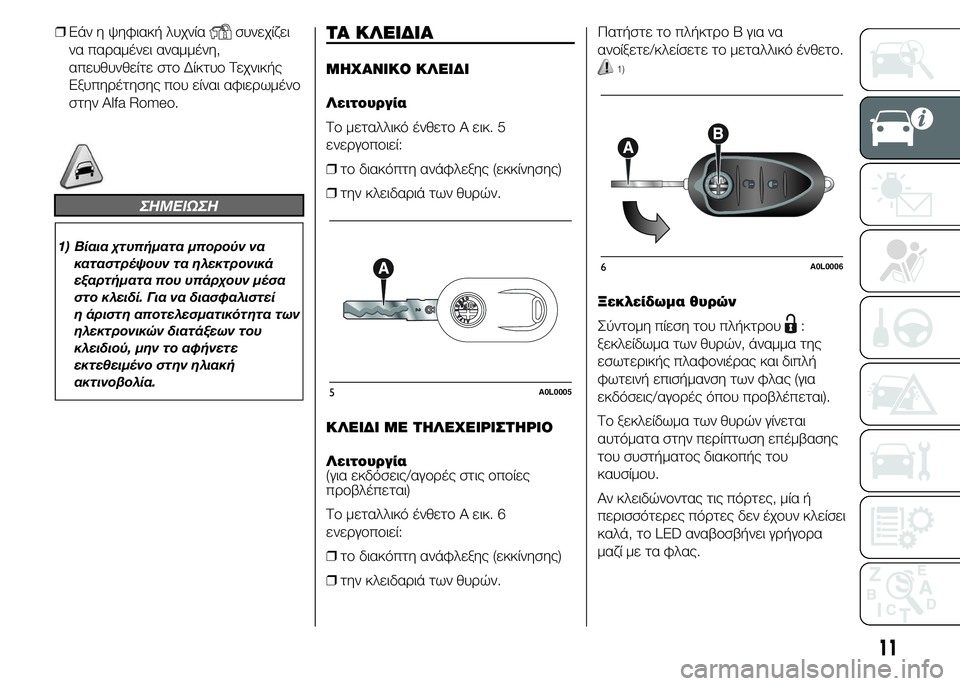

ΤΑ ΚΛΕΙΔΙΑ
ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ
Λειτουργία
Το μεταλλικό ένθετο A εικ. 5
ενεργοποιεί:
❒το διακόπτη ανάφλεξης (εκκίνησης)
❒την κλειδαριά των θυρών.
ΚΛΕΙΔΙ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
Λειτουργία
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Το μεταλλικό ένθετο A εικ. 6
ενεργοποιεί:
❒το διακόπτη ανάφλεξης (εκκίνησης)
❒την κλειδαριά των θυρών.Πατήστε το πλήκτρο B για να
ανοίξετε/κλείσετε το μεταλλικό ένθετο.1)
Ξεκλείδωμα θυρών
Σύντομη πίεση του πλήκτρου
:
ξεκλείδωμα των θυρών, άναμμα της
εσωτερικής πλαφονιέρας και διπλή
φωτεινή επισήμανση των φλας (για
εκδόσεις/αγορές όπου προβλέπεται).
Το ξεκλείδωμα των θυρών γίνεται
αυτόματα στην περίπτωση επέμβασης
του συστήματος διακοπής του
καυσίμου.
Αν κλειδώνοντας τις πόρτες, μία ή
περισσότερες πόρτες δεν έχουν κλείσει
καλά, το LED αναβοσβήνει γρήγορα
μαζίμεταφλας.
5A0L0005
6A0L0006
11
Page 16 of 219

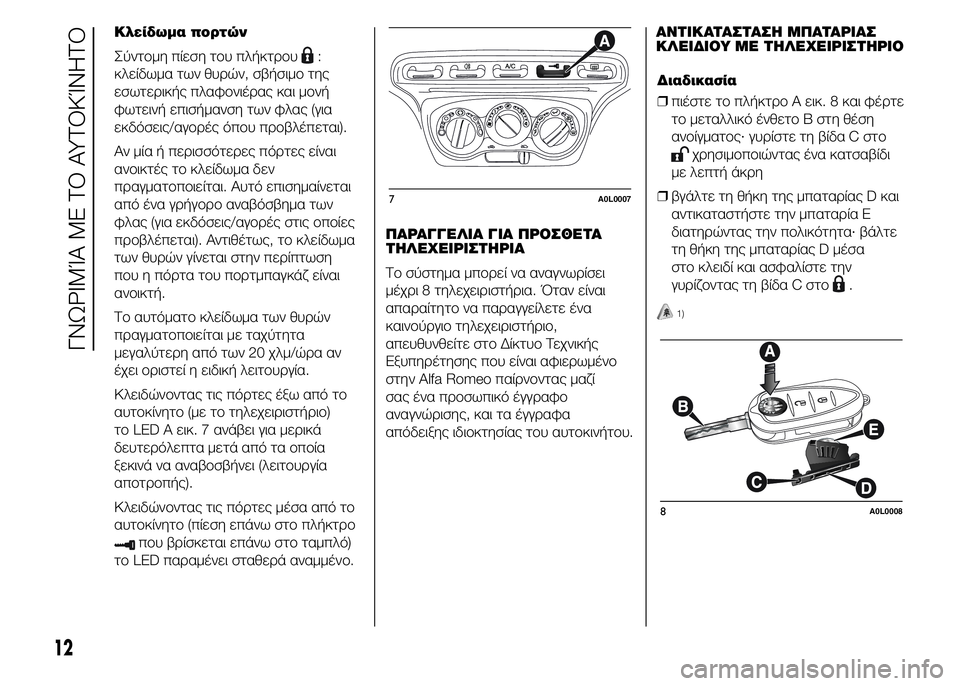

Κλείδωμα πορτών
Σύντομη πίεση του πλήκτρου
:
κλείδωμα των θυρών, σβήσιμο της
εσωτερικής πλαφονιέρας και μονή
φωτεινή επισήμανση των φλας (για
εκδόσεις/αγορές όπου προβλέπεται).
Αν μία ή περισσότερες πόρτες είναι
ανοικτές το κλείδωμα δεν
πραγματοποιείται. Αυτό επισημαίνεται
από ένα γρήγορο αναβόσβημα των
φλας (για εκδόσεις/αγορές στις οποίες
προβλέπεται). Αντιθέτως, το κλείδωμα
των θυρών γίνεται στην περίπτωση
που η πόρτα του πορτμπαγκάζ είναι
ανοικτή.
Το αυτόματο κλείδωμα των θυρών
πραγματοποιείται με ταχύτητα
μεγαλύτερη από των 20 χλμ/ώρα αν
έχει οριστεί η ειδική λειτουργία.
Κλειδώνοντας τις πόρτες έξω από το
αυτοκίνητο (με το τηλεχειριστήριο)
το LED A εικ. 7 ανάβει για μερικά
δευτερόλεπτα μετά από τα οποία
ξεκινά να αναβοσβήνει (λειτουργία
αποτροπής).
Κλειδώνοντας τις πόρτες μέσα από το
αυτοκίνητο (πίεση επάνω στο πλήκτρο
που βρίσκεται επάνω στο ταμπλό)
το LED παραμένει σταθερά αναμμένο.ΠΑΡΑΓΓΕΛΙΑ ΓΙΑ ΠΡΟΣΘΕΤΑ
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΑ
Το σύστημα μπορεί να αναγνωρίσει
μέχρι 8 τηλεχειριστήρια. Όταν είναι
απαραίτητο να παραγγείλετε ένα
καινούργιο τηλεχειριστήριο,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo παίρνοντας μαζί
σας ένα προσωπικό έγγραφο
αναγνώρισης, και τα έγγραφα
απόδειξης ιδιοκτησίας του αυτοκινήτου.ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ
ΚΛΕΙΔΙΟΥ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
Διαδικασία
❒πιέστε το πλήκτρο A εικ. 8 και φέρτε
το μεταλλικό ένθετο B στη θέση
ανοίγματος· γυρίστε τη βίδα C στο
χρησιμοποιώντας ένα κατσαβίδι
με λεπτή άκρη
❒βγάλτε τη θήκη της μπαταρίας D και
αντικαταστήστε την μπαταρία E
διατηρώντας την πολικότητα· βάλτε
τη θήκη της μπαταρίας D μέσα
στο κλειδί και ασφαλίστε την
γυρίζοντας τη βίδα C στο
.
1)
7A0L0007
8A0L0008
12
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
Page 17 of 219

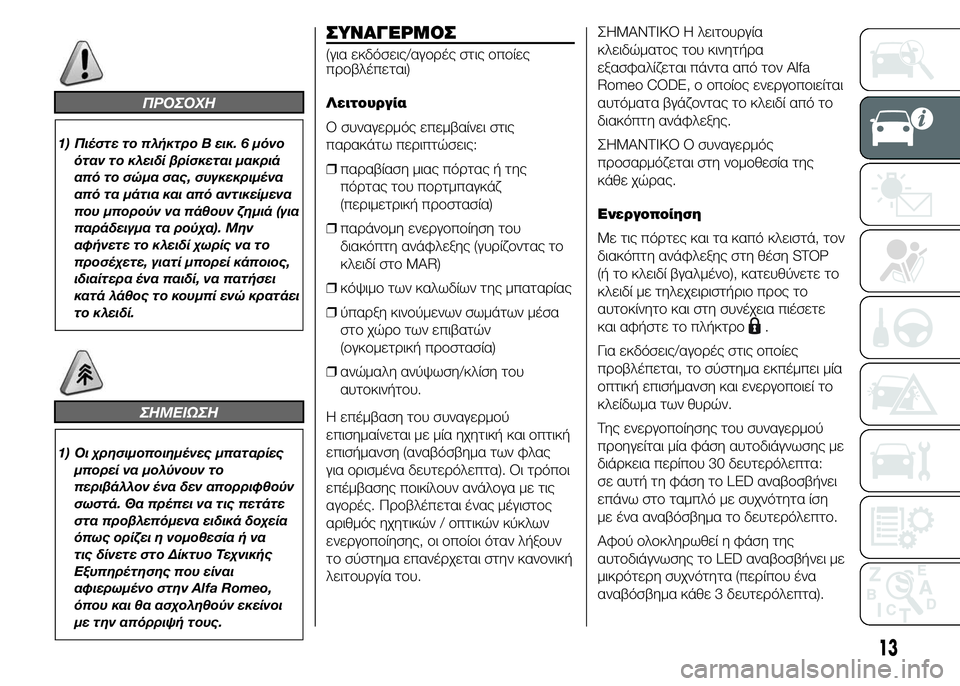

ΠΡΟΣΟΧΗ
1) Πιέστε το πλήκτρο B εικ. 6 μόνο
όταν το κλειδί βρίσκεται μακριά
από το σώμα σας, συγκεκριμένα
από τα μάτια και από αντικείμενα
που μπορούν να πάθουν ζημιά (για
παράδειγμα τα ρούχα). Μην
αφήνετε το κλειδί χωρίς να το
προσέχετε, γιατί μπορεί κάποιος,
ιδιαίτερα ένα παιδί, να πατήσει
κατά λάθος το κουμπί ενώκρατάει
το κλειδί.
ΣHMEIΩΣH
1) Οι χρησιμοποιημένες μπαταρίες
μπορεί να μολύνουν το
περιβάλλον ένα δεν απορριφθούν
σωστά. Θα πρέπει να τις πετάτε
στα προβλεπόμενα ειδικά δοχεία
όπως ορίζει η νομοθεσία ή να
τις δίνετε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo,
όπου και θα ασχοληθούν εκείνοι
με την απόρριψή τους.
ΣΥΝΑΓΕΡΜΟΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Λειτουργία
Ο συναγερμός επεμβαίνει στις
παρακάτω περιπτώσεις:
❒παραβίαση μιας πόρτας ή της
πόρτας του πορτμπαγκάζ
(περιμετρική προστασία)
❒παράνομη ενεργοποίηση του
διακόπτη ανάφλεξης (γυρίζοντας το
κλειδί στο MAR)
❒κόψιμο των καλωδίων της μπαταρίας
❒ύπαρξη κινούμενων σωμάτων μέσα
στο χώρο των επιβατών
(ογκομετρική προστασία)
❒ανώμαλη ανύψωση/κλίση του
αυτοκινήτου.
Η επέμβαση του συναγερμού
επισημαίνεται με μία ηχητική και οπτική
επισήμανση (αναβόσβημα των φλας
για ορισμένα δευτερόλεπτα). Οι τρόποι
επέμβασης ποικίλουν ανάλογα με τις
αγορές. Προβλέπεται ένας μέγιστος
αριθμός ηχητικών / οπτικών κύκλων
ενεργοποίησης, οι οποίοι όταν λήξουν
το σύστημα επανέρχεται στην κανονική
λειτουργία του.ΣΗΜΑΝΤΙΚΟ Η λειτουργία
κλειδώματος του κινητήρα
εξασφαλίζεται πάντα από τον Alfa
Romeo CODE, ο οποίος ενεργοποιείται
αυτόματα βγάζοντας το κλειδί από το
διακόπτη ανάφλεξης.
ΣΗΜΑΝΤΙΚΟ Ο συναγερμός
προσαρμόζεται στη νομοθεσία της
κάθε χώρας.
Ενεργοποίηση
Με τις πόρτες και τα καπό κλειστά, τον
διακόπτη ανάφλεξης στη θέση STOP
(ή το κλειδί βγαλμένο), κατευθύνετε το
κλειδί με τηλεχειριστήριο προς το
αυτοκίνητο και στη συνέχεια πιέσετε
και αφήστε το πλήκτρο
.
Για εκδόσεις/αγορές στις οποίες
προβλέπεται, το σύστημα εκπέμπει μία
οπτική επισήμανση και ενεργοποιεί το
κλείδωμα των θυρών.
Της ενεργοποίησης του συναγερμού
προηγείται μία φάση αυτοδιάγνωσης με
διάρκεια περίπου 30 δευτερόλεπτα:
σε αυτή τη φάση το LED αναβοσβήνει
επάνω στο ταμπλό με συχνότητα ίση
με ένα αναβόσβημα το δευτερόλεπτο.
Αφού ολοκληρωθεί η φάση της
αυτοδιάγνωσης το LED αναβοσβήνει με
μικρότερη συχνότητα (περίπου ένα
αναβόσβημα κάθε 3 δευτερόλεπτα).
13
Page 18 of 219

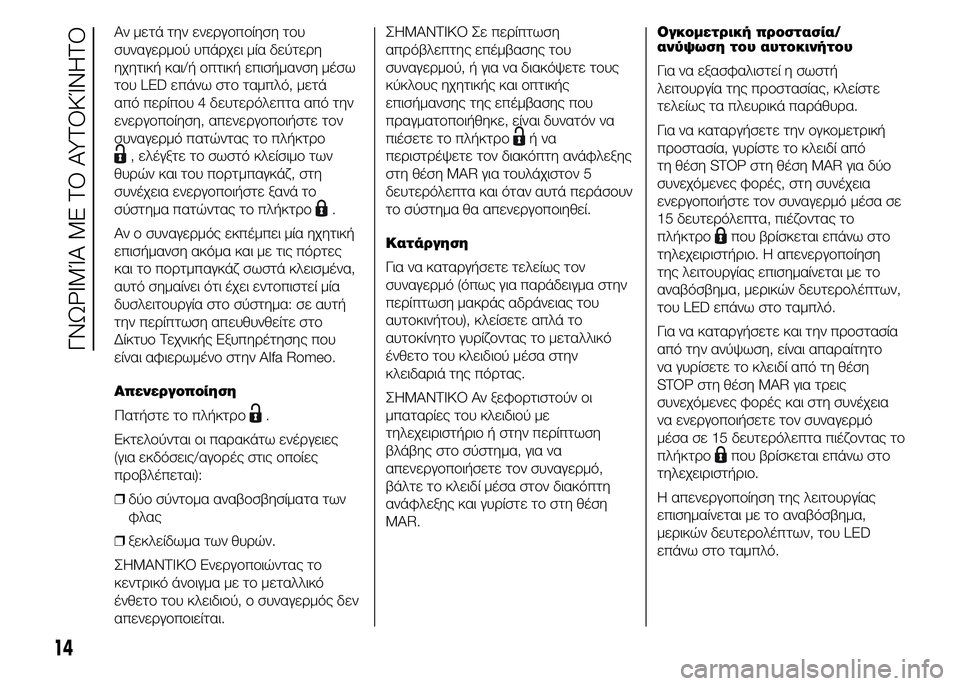

Αν μετά την ενεργοποίηση του
συναγερμού υπάρχει μία δεύτερη
ηχητική και/ή οπτική επισήμανση μέσω
του LED επάνω στο ταμπλό, μετά
από περίπου 4 δευτερόλεπτα από την
ενεργοποίηση, απενεργοποιήστε τον
συναγερμό πατώντας το πλήκτρο
, ελέγξτε το σωστό κλείσιμο των
θυρών και του πορτμπαγκάζ, στη
συνέχεια ενεργοποιήστε ξανά το
σύστημα πατώντας το πλήκτρο
.
Αν ο συναγερμός εκπέμπει μία ηχητική
επισήμανση ακόμα και με τις πόρτες
και το πορτμπαγκάζ σωστά κλεισμένα,
αυτό σημαίνει ότι έχει εντοπιστεί μία
δυσλειτουργία στο σύστημα: σε αυτή
την περίπτωση απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης που
είναι αφιερωμένο στην Alfa Romeo.
Απενεργοποίηση
Πατήστε το πλήκτρο
.
Εκτελούνται οι παρακάτω ενέργειες
(για εκδόσεις/αγορές στις οποίες
προβλέπεται):
❒δύο σύντομα αναβοσβησίματα των
φλας
❒ξεκλείδωμα των θυρών.
ΣΗΜΑΝΤΙΚΟ Ενεργοποιώντας το
κεντρικό άνοιγμα με το μεταλλικό
ένθετο του κλειδιού, ο συναγερμός δεν
απενεργοποιείται.ΣΗΜΑΝΤΙΚΟ Σε περίπτωση
απρόβλεπτης επέμβασης του
συναγερμού, ή για να διακόψετε τους
κύκλους ηχητικής και οπτικής
επισήμανσης της επέμβασης που
πραγματοποιήθηκε, είναι δυνατόν να
πιέσετε το πλήκτρο
ήνα
περιστρέψετε τον διακόπτη ανάφλεξης
στη θέση MAR για τουλάχιστον 5
δευτερόλεπτα και όταν αυτά περάσουν
το σύστημα θα απενεργοποιηθεί.
Κατάργηση
Για να καταργήσετε τελείως τον
συναγερμό (όπως για παράδειγμα στην
περίπτωση μακράς αδράνειας του
αυτοκινήτου), κλείσετε απλά το
αυτοκίνητο γυρίζοντας το μεταλλικό
ένθετο του κλειδιού μέσα στην
κλειδαριά της πόρτας.
ΣΗΜΑΝΤΙΚΟ Αν ξεφορτιστούν οι
μπαταρίες του κλειδιού με
τηλεχειριστήριο ή στην περίπτωση
βλάβης στο σύστημα, για να
απενεργοποιήσετε τον συναγερμό,
βάλτε το κλειδί μέσα στον διακόπτη
ανάφλεξης και γυρίστε το στη θέση
MAR.Ογκομετρική προστασία/
ανύψωση του αυτοκινήτου
Για να εξασφαλιστεί η σωστή
λειτουργία της προστασίας, κλείστε
τελείως τα πλευρικά παράθυρα.
Για να καταργήσετε την ογκομετρική
προστασία, γυρίστε το κλειδί από
τη θέση STOP στη θέση MAR για δύο
συνεχόμενες φορές, στη συνέχεια
ενεργοποιήστε τον συναγερμό μέσα σε
15 δευτερόλεπτα, πιέζοντας το
πλήκτρο
που βρίσκεται επάνω στο
τηλεχειριστήριο. Η απενεργοποίηση
της λειτουργίας επισημαίνεται με το
αναβόσβημα, μερικών δευτερολέπτων,
του LED επάνω στο ταμπλό.
Για να καταργήσετε και την προστασία
από την ανύψωση, είναι απαραίτητο
να γυρίσετε το κλειδί από τη θέση
STOP στη θέση MAR για τρεις
συνεχόμενες φορές και στη συνέχεια
να ενεργοποιήσετε τον συναγερμό
μέσα σε 15 δευτερόλεπτα πιέζοντας το
πλήκτρο
που βρίσκεται επάνω στο
τηλεχειριστήριο.
Η απενεργοποίηση της λειτουργίας
επισημαίνεται με το αναβόσβημα,
μερικών δευτερολέπτων, του LED
επάνω στο ταμπλό.
14
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
Page 19 of 219

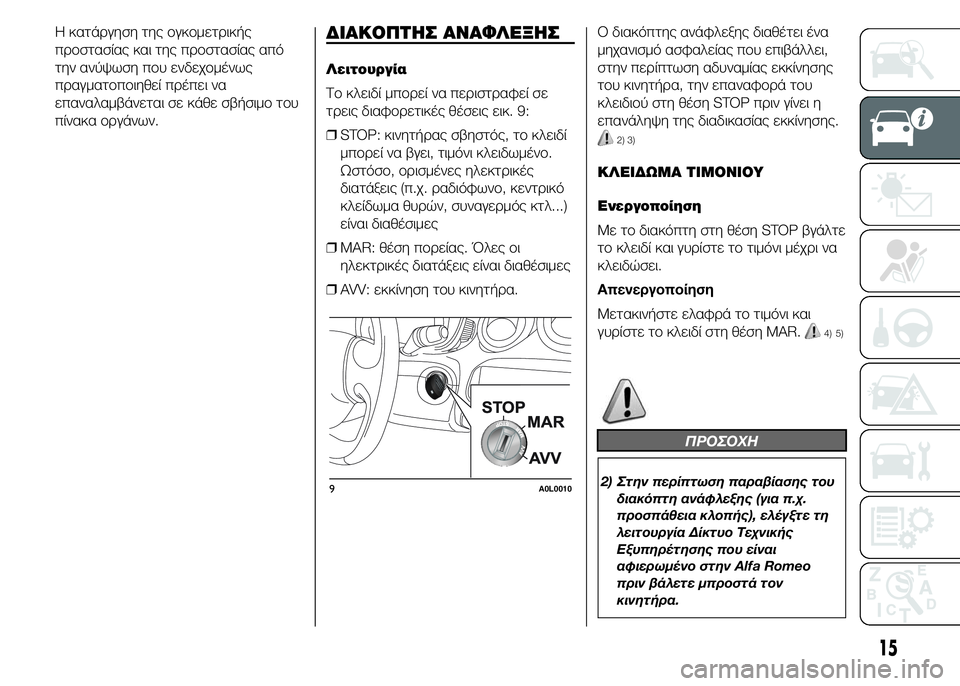

Η κατάργηση της ογκομετρικής
προστασίας και της προστασίας από
την ανύψωση που ενδεχομένως
πραγματοποιηθεί πρέπει να
επαναλαμβάνεται σε κάθε σβήσιμο του
πίνακα οργάνων.ΔΙΑΚΟΠΤΗΣ ΑΝΑΦΛΕΞΗΣ
Λειτουργία
Το κλειδί μπορεί να περιστραφεί σε
τρεις διαφορετικές θέσεις εικ. 9:
❒STOP: κινητήρας σβηστός, το κλειδί
μπορεί να βγει, τιμόνι κλειδωμένο.
Ωστόσο, ορισμένες ηλεκτρικές
διατάξεις (π.χ. ραδιόφωνο, κεντρικό
κλείδωμα θυρών, συναγερμός κτλ...)
είναι διαθέσιμες
❒MAR: θέση πορείας. Όλες οι
ηλεκτρικές διατάξεις είναι διαθέσιμες
❒AVV: εκκίνηση του κινητήρα.Ο διακόπτης ανάφλεξης διαθέτει ένα
μηχανισμό ασφαλείας που επιβάλλει,
στην περίπτωση αδυναμίας εκκίνησης
του κινητήρα, την επαναφορά του
κλειδιού στη θέση STOP πριν γίνει η
επανάληψη της διαδικασίας εκκίνησης.
2) 3)
ΚΛΕΙΔΩΜΑ ΤΙΜΟΝΙΟΥ
Ενεργοποίηση
Με το διακόπτη στη θέση STOP βγάλτε
το κλειδί και γυρίστε το τιμόνι μέχρι να
κλειδώσει.
Απενεργοποίηση
Μετακινήστε ελαφρά το τιμόνι και
γυρίστε το κλειδί στη θέση MAR.
4) 5)
ΠΡΟΣΟΧΗ
2) Στην περίπτωση παραβίασης του
διακόπτη ανάφλεξης (για π.χ.
προσπάθεια κλοπής), ελέγξτε τη
λειτουργία Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo
πριν βάλετε μπροστά τον
κινητήρα.9A0L0010
15
Page 20 of 219

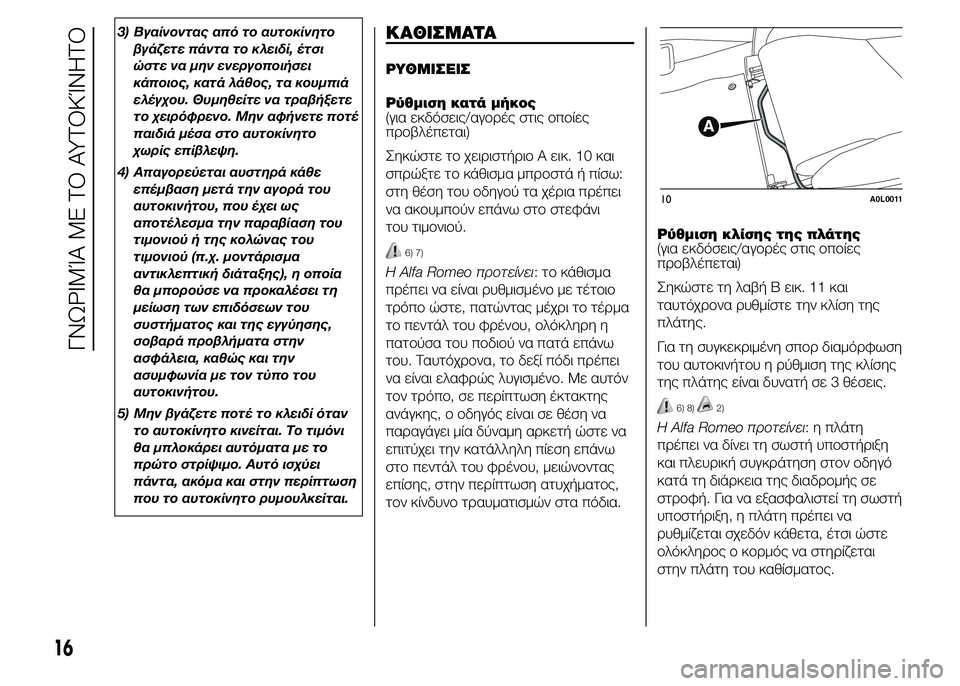

3) Βγαίνοντας από το αυτοκίνητο
βγάζετε πάντα το κλειδί, έτσι
ώστε να μην ενεργοποιήσει
κάποιος, κατά λάθος, τα κουμπιά
ελέγχου. Θυμηθείτε να τραβήξετε
το χειρόφρενο. Μην αφήνετε ποτέ
παιδιά μέσα στο αυτοκίνητο
χωρίς επίβλεψη.
4) Απαγορεύεται αυστηρά κάθε
επέμβαση μετά την αγορά του
αυτοκινήτου, που έχει ως
αποτέλεσμα την παραβίαση του
τιμονιού ή της κολώνας του
τιμονιού (π.χ. μοντάρισμα
αντικλεπτική διάταξης), η οποία
θα μπορούσε να προκαλέσει τη
μείωση των επιδόσεων του
συστήματος και της εγγύησης,
σοβαρά προβλήματα στην
ασφάλεια, καθώς και την
ασυμφωνία με τον τύπο του
αυτοκινήτου.
5) Μην βγάζετε ποτέ το κλειδί όταν
το αυτοκίνητο κινείται. Το τιμόνι
θα μπλοκάρει αυτόματα με το
πρώτο στρίψιμο. Αυτό ισχύει
πάντα, ακόμα και στην περίπτωση
που το αυτοκίνητο ρυμουλκείται.ΚΑΘΙΣΜΑΤΑ
ΡΥΘΜΙΣΕΙΣ
Ρύθμιση κατά μήκος
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Σηκώστε το χειριστήριο A εικ. 10 και
σπρώξτε το κάθισμα μπροστά ή πίσω:
στη θέση του οδηγού τα χέρια πρέπει
να ακουμπούν επάνω στο στεφάνι
του τιμονιού.
6) 7)
Η Alfa Romeo προτείνει: το κάθισμα
πρέπει να είναι ρυθμισμένο με τέτοιο
τρόπο ώστε, πατώντας μέχρι το τέρμα
το πεντάλ του φρένου, ολόκληρη η
πατούσα του ποδιού να πατά επάνω
του. Ταυτόχρονα, το δεξί πόδι πρέπει
να είναι ελαφρώς λυγισμένο. Με αυτόν
τον τρόπο, σε περίπτωση έκτακτης
ανάγκης, ο οδηγός είναι σε θέση να
παραγάγει μία δύναμη αρκετή ώστε να
επιτύχει την κατάλληλη πίεση επάνω
στο πεντάλ του φρένου, μειώνοντας
επίσης, στην περίπτωση ατυχήματος,
τον κίνδυνο τραυματισμών στα πόδια.Ρύθμιση κλίσης της πλάτης
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Σηκώστε τη λαβή B εικ. 11 και
ταυτόχρονα ρυθμίστε την κλίση της
πλάτης.
Για τη συγκεκριμένη σπορ διαμόρφωση
του αυτοκινήτου η ρύθμιση της κλίσης
της πλάτης είναι δυνατή σε 3 θέσεις.
6) 8)2)
Η Alfa Romeo προτείνει:ηπλάτη
πρέπει να δίνει τη σωστή υποστήριξη
και πλευρική συγκράτηση στον οδηγό
κατά τη διάρκεια της διαδρομής σε
στροφή. Για να εξασφαλιστεί τη σωστή
υποστήριξη, η πλάτη πρέπει να
ρυθμίζεται σχεδόν κάθετα, έτσι ώστε
ολόκληρος ο κορμός να στηρίζεται
στην πλάτη του καθίσματος.
10A0L0011
16
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
