Alfa Romeo 4C 2015 Betriebsanleitung (in German)

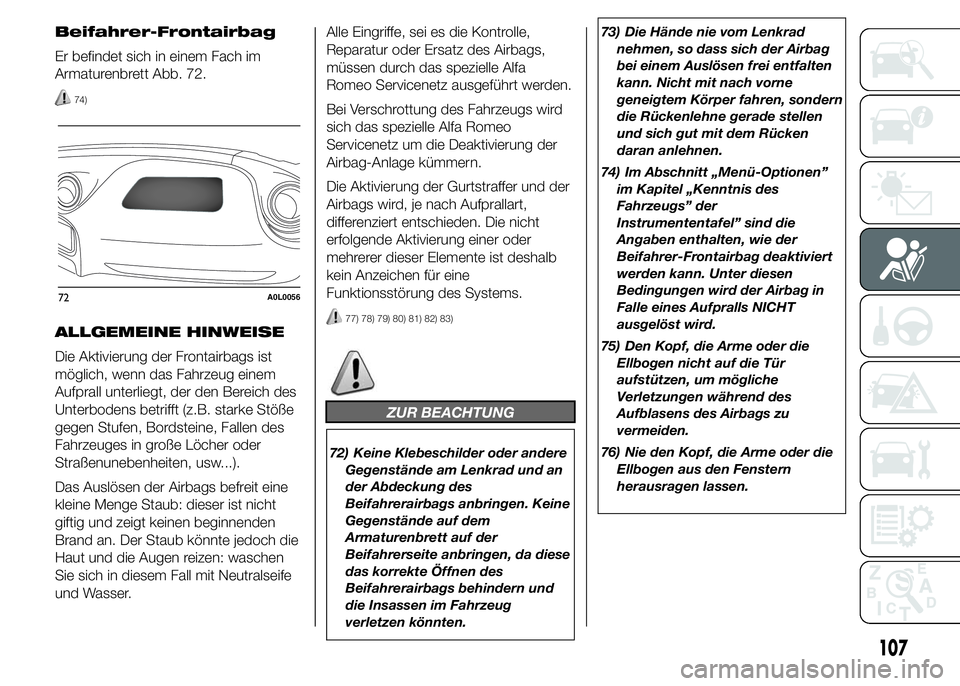

Beifahrer-Frontairbag
Er befindet sich in einem Fach im
Armaturenbrett Abb. 72.
74)
ALLGEMEINE HINWEISE
Die Aktivierung der Frontairbags ist
möglich, wenn das Fahrzeug einem
Aufprall unterliegt, der den Bereich des
Unterbodens betrifft (z.B. starke Stöße
gegen Stufen, Bordsteine, Fallen des
Fahrzeuges in große Löcher oder
Straßenunebenheiten, usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht
giftig und zeigt keinen beginnenden
Brand an. Der Staub könnte jedoch die
Haut und die Augen reizen: waschen
Sie sich in diesem Fall mit Neutralseife
und Wasser.Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das spezielle Alfa
Romeo Servicenetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs wird
sich das spezielle Alfa Romeo
Servicenetz um die Deaktivierung der
Airbag-Anlage kümmern.
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine
Funktionsstörung des Systems.77) 78) 79) 80) 81) 82) 83)
ZUR BEACHTUNG
72) Keine Klebeschilder oder andere
Gegenstände am Lenkrad und an
der Abdeckung des
Beifahrerairbags anbringen. Keine
Gegenstände auf dem
Armaturenbrett auf der
Beifahrerseite anbringen, da diese
das korrekte Öffnen des
Beifahrerairbags behindern und
die Insassen im Fahrzeug
verletzen könnten.73) Die Hände nie vom Lenkrad
nehmen, so dass sich der Airbag
bei einem Auslösen frei entfalten
kann. Nicht mit nach vorne
geneigtem Körper fahren, sondern
die Rückenlehne gerade stellen
und sich gut mit dem Rücken
daran anlehnen.
74) Im Abschnitt „Menü-Optionen”
im Kapitel „Kenntnis des
Fahrzeugs” der
Instrumententafel” sind die
Angaben enthalten, wie der
Beifahrer-Frontairbag deaktiviert
werden kann. Unter diesen
Bedingungen wird der Airbag in
Falle eines Aufpralls NICHT
ausgelöst wird.
75) Den Kopf, die Arme oder die
Ellbogen nicht auf die Tür
aufstützen, um mögliche
Verletzungen während des
Aufblasens des Airbags zu
vermeiden.
76) Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern
herausragen lassen.
72A0L0056
107

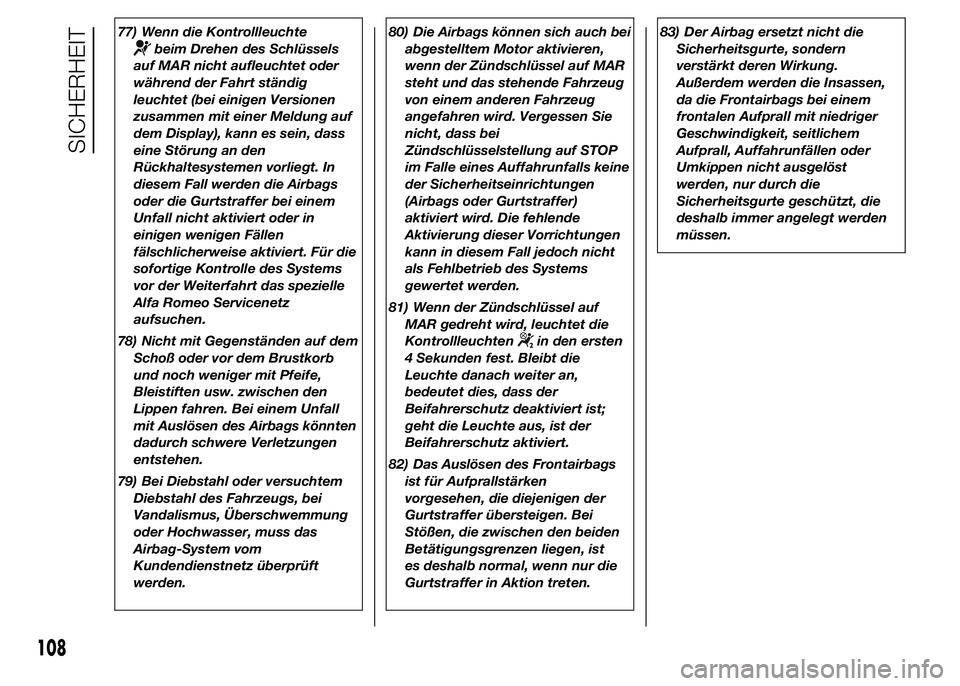

77) Wenn die Kontrollleuchte
beim Drehen des Schlüssels
auf MAR nicht aufleuchtet oder
während der Fahrt ständig
leuchtet (bei einigen Versionen
zusammen mit einer Meldung auf
dem Display), kann es sein, dass
eine Störung an den
Rückhaltesystemen vorliegt. In
diesem Fall werden die Airbags
oder die Gurtstraffer bei einem
Unfall nicht aktiviert oder in
einigen wenigen Fällen
fälschlicherweise aktiviert. Für die
sofortige Kontrolle des Systems
vor der Weiterfahrt das spezielle
Alfa Romeo Servicenetz
aufsuchen.
78) Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb
und noch weniger mit Pfeife,
Bleistiften usw. zwischen den
Lippen fahren. Bei einem Unfall
mit Auslösen des Airbags könnten
dadurch schwere Verletzungen
entstehen.
79) Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei
Vandalismus, Überschwemmung
oder Hochwasser, muss das
Airbag-System vom
Kundendienstnetz überprüft
werden.80) Die Airbags können sich auch bei
abgestelltem Motor aktivieren,
wenn der Zündschlüssel auf MAR
steht und das stehende Fahrzeug
von einem anderen Fahrzeug
angefahren wird. Vergessen Sie
nicht, dass bei
Zündschlüsselstellung auf STOP
im Falle eines Auffahrunfalls keine
der Sicherheitseinrichtungen
(Airbags oder Gurtstraffer)
aktiviert wird. Die fehlende
Aktivierung dieser Vorrichtungen
kann in diesem Fall jedoch nicht
als Fehlbetrieb des Systems
gewertet werden.
81) Wenn der Zündschlüssel auf
MAR gedreht wird, leuchtet die
Kontrollleuchten
in den ersten
4 Sekunden fest. Bleibt die
Leuchte danach weiter an,
bedeutet dies, dass der
Beifahrerschutz deaktiviert ist;
geht die Leuchte aus, ist der
Beifahrerschutz aktiviert.
82) Das Auslösen des Frontairbags
ist für Aufprallstärken
vorgesehen, die diejenigen der
Gurtstraffer übersteigen. Bei
Stößen, die zwischen den beiden
Betätigungsgrenzen liegen, ist
es deshalb normal, wenn nur die
Gurtstraffer in Aktion treten.83) Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern
verstärkt deren Wirkung.
Außerdem werden die Insassen,
da die Frontairbags bei einem
frontalen Aufprall mit niedriger
Geschwindigkeit, seitlichem
Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst
werden, nur durch die
Sicherheitsgurte geschützt, die
deshalb immer angelegt werden
müssen.
108
SICHERHEIT

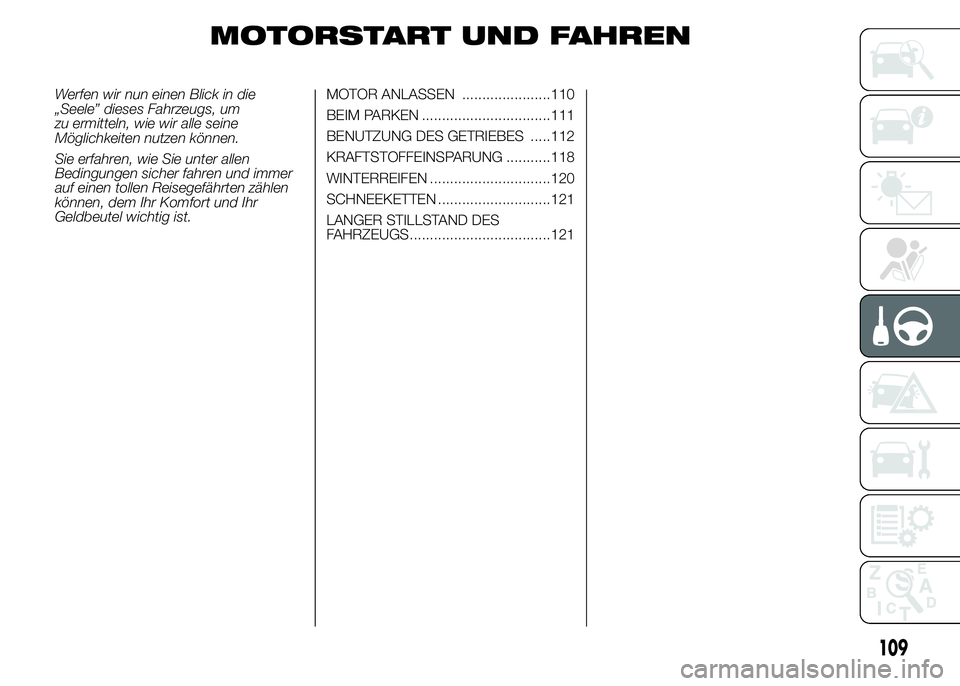

MOTORSTART UND FAHREN
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um
zu ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.MOTOR ANLASSEN ......................110
BEIM PARKEN ................................111
BENUTZUNG DES GETRIEBES .....112
KRAFTSTOFFEINSPARUNG ...........118
WINTERREIFEN ..............................120
SCHNEEKETTEN ............................121
LANGER STILLSTAND DES
FAHRZEUGS...................................121
109

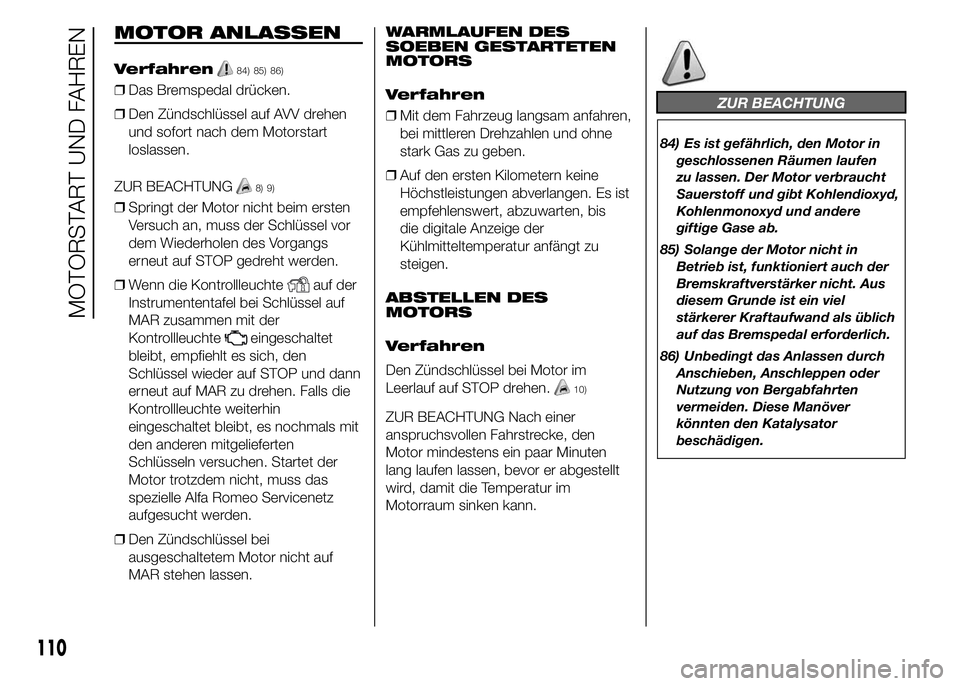

MOTOR ANLASSEN
Verfahren84) 85) 86)
❒Das Bremspedal drücken.
❒Den Zündschlüssel auf AVV drehen
und sofort nach dem Motorstart
loslassen.
ZUR BEACHTUNG
8) 9)
❒Springt der Motor nicht beim ersten
Versuch an, muss der Schlüssel vor
dem Wiederholen des Vorgangs
erneut auf STOP gedreht werden.
❒Wenn die Kontrollleuchte
auf der
Instrumententafel bei Schlüssel auf
MAR zusammen mit der
Kontrollleuchte
eingeschaltet
bleibt, empfiehlt es sich, den
Schlüssel wieder auf STOP und dann
erneut auf MAR zu drehen. Falls die
Kontrollleuchte weiterhin
eingeschaltet bleibt, es nochmals mit
den anderen mitgelieferten
Schlüsseln versuchen. Startet der
Motor trotzdem nicht, muss das
spezielle Alfa Romeo Servicenetz
aufgesucht werden.
❒Den Zündschlüssel bei
ausgeschaltetem Motor nicht auf
MAR stehen lassen.WARMLAUFEN DES
SOEBEN GESTARTETEN
MOTORS
Verfahren
❒Mit dem Fahrzeug langsam anfahren,
bei mittleren Drehzahlen und ohne
stark Gas zu geben.
❒Auf den ersten Kilometern keine
Höchstleistungen abverlangen. Es ist
empfehlenswert, abzuwarten, bis
die digitale Anzeige der
Kühlmitteltemperatur anfängt zu
steigen.
ABSTELLEN DES
MOTORS
Verfahren
Den Zündschlüssel bei Motor im
Leerlauf auf STOP drehen.
10)
ZUR BEACHTUNG Nach einer
anspruchsvollen Fahrstrecke, den
Motor mindestens ein paar Minuten
lang laufen lassen, bevor er abgestellt
wird, damit die Temperatur im
Motorraum sinken kann.
ZUR BEACHTUNG
84) Es ist gefährlich, den Motor in
geschlossenen Räumen laufen
zu lassen. Der Motor verbraucht
Sauerstoff und gibt Kohlendioxyd,
Kohlenmonoxyd und andere
giftige Gase ab.
85) Solange der Motor nicht in
Betrieb ist, funktioniert auch der
Bremskraftverstärker nicht. Aus
diesem Grunde ist ein viel
stärkerer Kraftaufwand als üblich
auf das Bremspedal erforderlich.
86) Unbedingt das Anlassen durch
Anschieben, Anschleppen oder
Nutzung von Bergabfahrten
vermeiden. Diese Manöver
könnten den Katalysator
beschädigen.
110
MOTORSTART UND FAHREN

ZUR BEACHTUNG
8) Es empfiehlt sich, während der
ersten Zeit dem Fahrzeug keine
Höchstleistungen abzuverlangen
(beispielsweise übermäßiges
Beschleunigen, zu lange Strecken
bei höchsten Drehzahlen, allzu
intensives Bremsen usw.).
9) Bei abgeschalteten Motor, den
Schlüssel nicht in der Position
MAR lassen, um zu vermeiden,
dass durch unnötigen
Stromverbrauch, die Batterie
entladen wird.
10) Das „Gasgeben” vor dem
Abstellen des Motors nützt nichts,
verbraucht Kraftstoff und ist
besonders für Motoren mit
Turbolader schädlich.

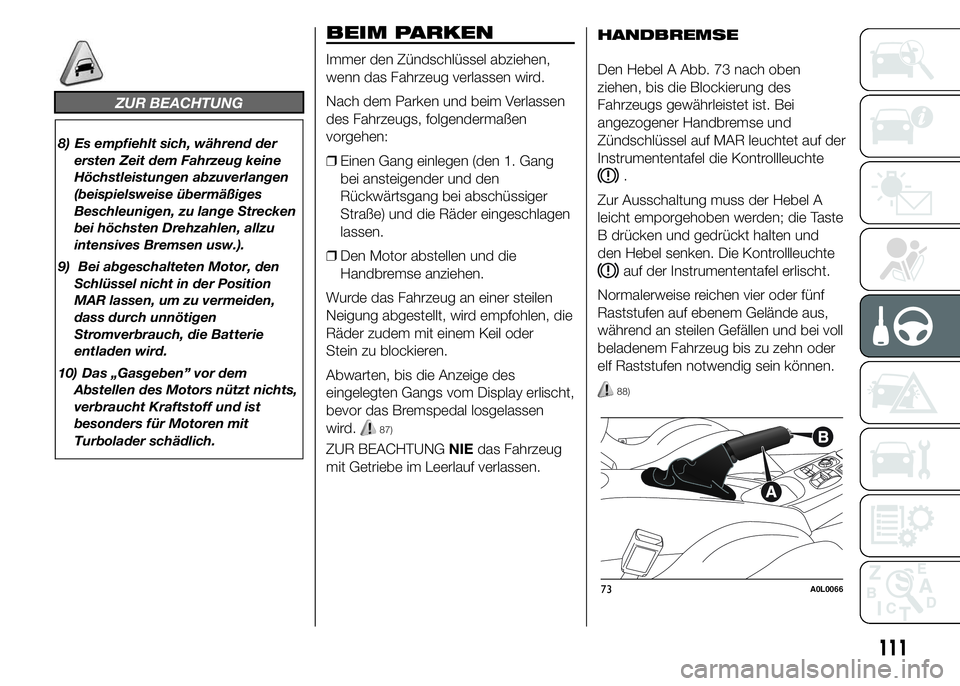

BEIM PARKEN
Immer den Zündschlüssel abziehen,
wenn das Fahrzeug verlassen wird.
Nach dem Parken und beim Verlassen
des Fahrzeugs, folgendermaßen
vorgehen:
❒Einen Gang einlegen (den 1. Gang
bei ansteigender und den
Rückwärtsgang bei abschüssiger
Straße) und die Räder eingeschlagen
lassen.
❒Den Motor abstellen und die
Handbremse anziehen.
Wurde das Fahrzeug an einer steilen
Neigung abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder
Stein zu blockieren.
Abwarten, bis die Anzeige des
eingelegten Gangs vom Display erlischt,
bevor das Bremspedal losgelassen
wird.
87)
ZUR BEACHTUNGNIEdas Fahrzeug
mit Getriebe im Leerlauf verlassen.HANDBREMSE
Den Hebel A Abb. 73 nach oben
ziehen, bis die Blockierung des
Fahrzeugs gewährleistet ist. Bei
angezogener Handbremse und
Zündschlüssel auf MAR leuchtet auf der
Instrumententafel die Kontrollleuchte
.
Zur Ausschaltung muss der Hebel A
leicht emporgehoben werden; die Taste
B drücken und gedrückt halten und
den Hebel senken. Die Kontrollleuchte
auf der Instrumententafel erlischt.
Normalerweise reichen vier oder fünf
Raststufen auf ebenem Gelände aus,
während an steilen Gefällen und bei voll
beladenem Fahrzeug bis zu zehn oder
elf Raststufen notwendig sein können.
88)
73A0L0066
111

ZUR BEACHTUNG Führen Sie diese
Manöver bei gedrücktem Bremspedal
durch.
ZUR BEACHTUNG
87) Kinder nie alleine und
unbeaufsichtigt im Fahrzeug
lassen. Beim Verlassen des
Fahrzeugs, den Schlüssel
abziehen und mitnehmen.
88) Das Fahrzeug muss nach einigen
Einrastungen des
Handbremshebels blockiert sein:
Sollte dies nicht der Fall sein, bitte
das spezielle Alfa Romeo
Servicenetz aufsuchen, um die
Einstellung vornehmen zu lassen.
Das Fahrzeug immer sicher
parken, und die obigen Angaben
sowie die geltende
Straßenverkehrsordnung
berücksichtigen.
BENUTZUNG DES
GETRIEBES
Das Modell 4C ist mit einem 6-Gang-
TCT-Doppelkupplungsgetriebe, das via
Schalthebel am Lenkrad bedient
werden kann, ausgestattet. Es handelt
sich um eine technisch fortschrittliche
Lösung, bei der die Kontrolle eines
manuellen Schaltgetriebes und die
Schnelligkeit eines sequentiellen
Getriebes, mit der Bequemheit der
Auswahlmöglichkeit eines
automatischen Schaltprogramms
vereint werden, ohne die langsame
Reaktionsgeschwindigkeit eines
klassischen Automatikgetriebes in Kauf
nehmen zu müssen.
Bei abgezogenem Zündschlüssel
reagiert das System nicht auf die
Betätigung der Schalter auf der
Mittelkonsole Abb. 74, auch wenn das
Bremspedal betätigt wird. Das Getriebe
behält somit beim Abstellen des Motors
die zuvor eingestellten Bedingungen
bei.Wenn das Fahrzeug steht und der
Zündschlüssel auf MAR gedreht ist (die
elektrischen zündschlossgebundenen
Verbraucher sind aktiv), werden auf
dem Display der eingelegte Gang und
der aktive Modus angezeigt
(automatisch =AUTOoder manuell =
keine Anzeige).
BETRIEBSMODI
Außer im „Race"-Modus stehen für das
Getriebe zwei Betriebsmodi zur
Verfügung:
❒Der erste Modus entspricht dem
manuellen Schaltgetriebe
(MANUAL), bei dem der Fahrer
selbst entscheidet, wann geschaltet
werden soll.
74A0L0067
112
MOTORSTART UND FAHREN

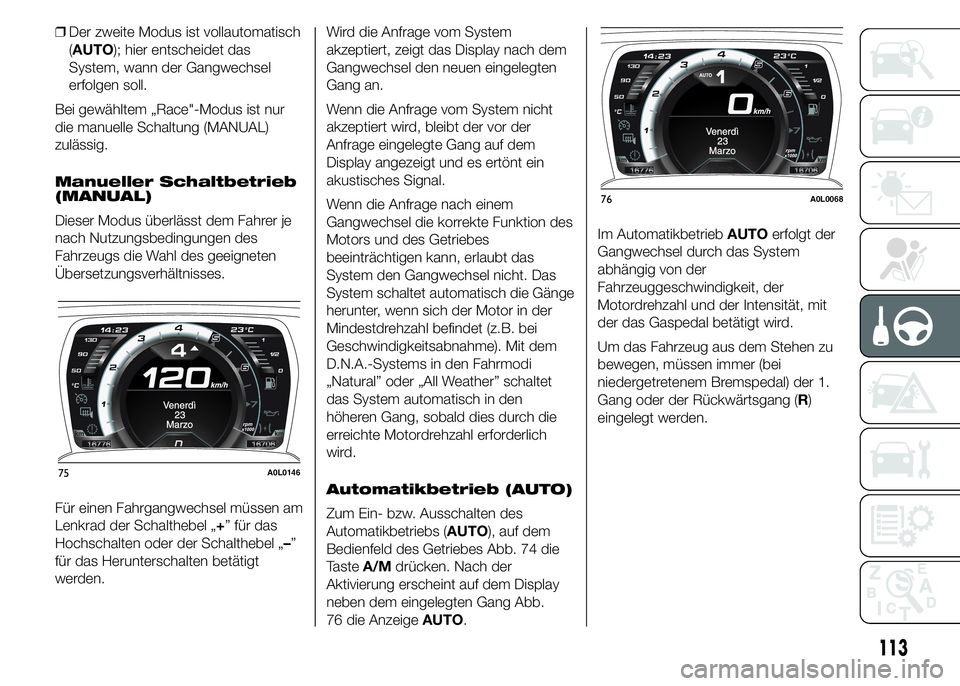

❒Der zweite Modus ist vollautomatisch
(AUTO); hier entscheidet das
System, wann der Gangwechsel
erfolgen soll.
Bei gewähltem „Race"-Modus ist nur
die manuelle Schaltung (MANUAL)
zulässig.
Manueller Schaltbetrieb
(MANUAL)
Dieser Modus überlässt dem Fahrer je
nach Nutzungsbedingungen des
Fahrzeugs die Wahl des geeigneten
Übersetzungsverhältnisses.
Für einen Fahrgangwechsel müssen am
Lenkrad der Schalthebel „+” für das
Hochschalten oder der Schalthebel „–”
für das Herunterschalten betätigt
werden.Wird die Anfrage vom System
akzeptiert, zeigt das Display nach dem
Gangwechsel den neuen eingelegten
Gang an.
Wenn die Anfrage vom System nicht
akzeptiert wird, bleibt der vor der
Anfrage eingelegte Gang auf dem
Display angezeigt und es ertönt ein
akustisches Signal.
Wenn die Anfrage nach einem
Gangwechsel die korrekte Funktion des
Motors und des Getriebes
beeinträchtigen kann, erlaubt das
System den Gangwechsel nicht. Das
System schaltet automatisch die Gänge
herunter, wenn sich der Motor in der
Mindestdrehzahl befindet (z.B. bei
Geschwindigkeitsabnahme). Mit dem
D.N.A.-Systems in den Fahrmodi
„Natural” oder „All Weather” schaltet
das System automatisch in den
höheren Gang, sobald dies durch die
erreichte Motordrehzahl erforderlich
wird.
Automatikbetrieb (AUTO)
Zum Ein- bzw. Ausschalten des
Automatikbetriebs (AUTO), auf dem
Bedienfeld des Getriebes Abb. 74 die
TasteA/Mdrücken. Nach der
Aktivierung erscheint auf dem Display
neben dem eingelegten Gang Abb.
76 die AnzeigeAUTO.Im AutomatikbetriebAUTOerfolgt der
Gangwechsel durch das System
abhängig von der
Fahrzeuggeschwindigkeit, der
Motordrehzahl und der Intensität, mit
der das Gaspedal betätigt wird.
Um das Fahrzeug aus dem Stehen zu
bewegen, müssen immer (bei
niedergetretenem Bremspedal) der 1.
Gang oder der Rückwärtsgang (R)
eingelegt werden.
75A0L0146
76A0L0068
113

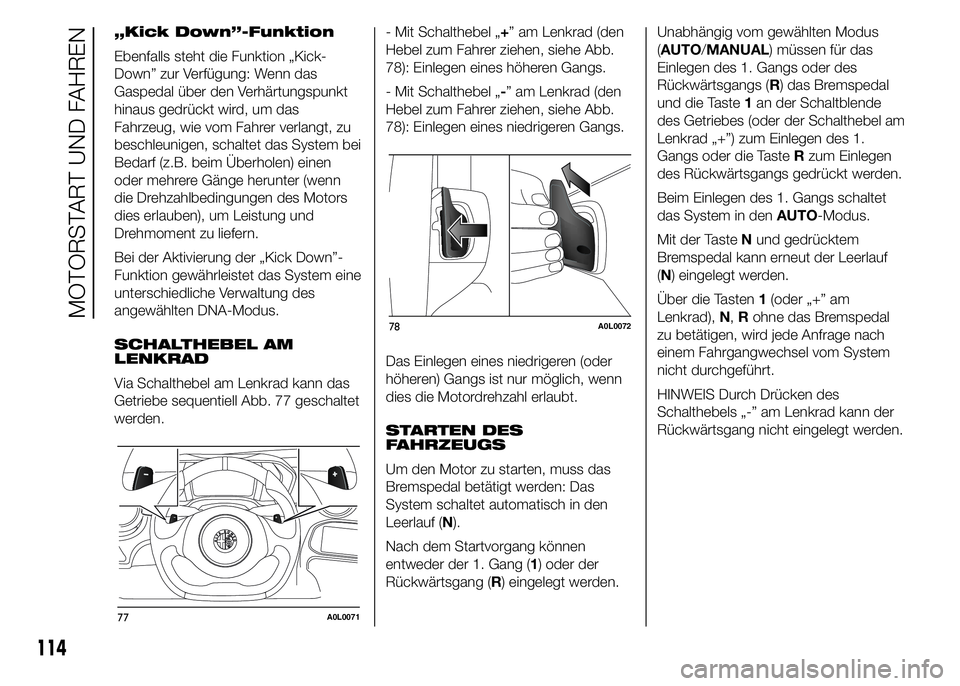

„Kick Down”-Funktion
Ebenfalls steht die Funktion „Kick-
Down” zur Verfügung: Wenn das
Gaspedal über den Verhärtungspunkt
hinaus gedrückt wird, um das
Fahrzeug, wie vom Fahrer verlangt, zu
beschleunigen, schaltet das System bei
Bedarf (z.B. beim Überholen) einen
oder mehrere Gänge herunter (wenn
die Drehzahlbedingungen des Motors
dies erlauben), um Leistung und
Drehmoment zu liefern.
Bei der Aktivierung der „Kick Down”-
Funktion gewährleistet das System eine
unterschiedliche Verwaltung des
angewählten DNA-Modus.
SCHALTHEBEL AM
LENKRAD
Via Schalthebel am Lenkrad kann das
Getriebe sequentiell Abb. 77 geschaltet
werden.- Mit Schalthebel „+” am Lenkrad (den
Hebel zum Fahrer ziehen, siehe Abb.
78): Einlegen eines höheren Gangs.
- Mit Schalthebel „-” am Lenkrad (den
Hebel zum Fahrer ziehen, siehe Abb.
78): Einlegen eines niedrigeren Gangs.
Das Einlegen eines niedrigeren (oder
höheren) Gangs ist nur möglich, wenn
dies die Motordrehzahl erlaubt.
STARTEN DES
FAHRZEUGS
Um den Motor zu starten, muss das
Bremspedal betätigt werden: Das
System schaltet automatisch in den
Leerlauf (N).
Nach dem Startvorgang können
entweder der 1. Gang (1) oder der
Rückwärtsgang (R) eingelegt werden.Unabhängig vom gewählten Modus
(AUTO/MANUAL) müssen für das
Einlegen des 1. Gangs oder des
Rückwärtsgangs (R) das Bremspedal
und die Taste1an der Schaltblende
des Getriebes (oder der Schalthebel am
Lenkrad „+”) zum Einlegen des 1.
Gangs oder die TasteRzum Einlegen
des Rückwärtsgangs gedrückt werden.
Beim Einlegen des 1. Gangs schaltet
das System in denAUTO-Modus.
Mit der TasteNund gedrücktem
Bremspedal kann erneut der Leerlauf
(N) eingelegt werden.
Über die Tasten1(oder „+” am
Lenkrad),N,Rohne das Bremspedal
zu betätigen, wird jede Anfrage nach
einem Fahrgangwechsel vom System
nicht durchgeführt.
HINWEIS Durch Drücken des
Schalthebels „-” am Lenkrad kann der
Rückwärtsgang nicht eingelegt werden.
77A0L0071
78A0L0072
114
MOTORSTART UND FAHREN

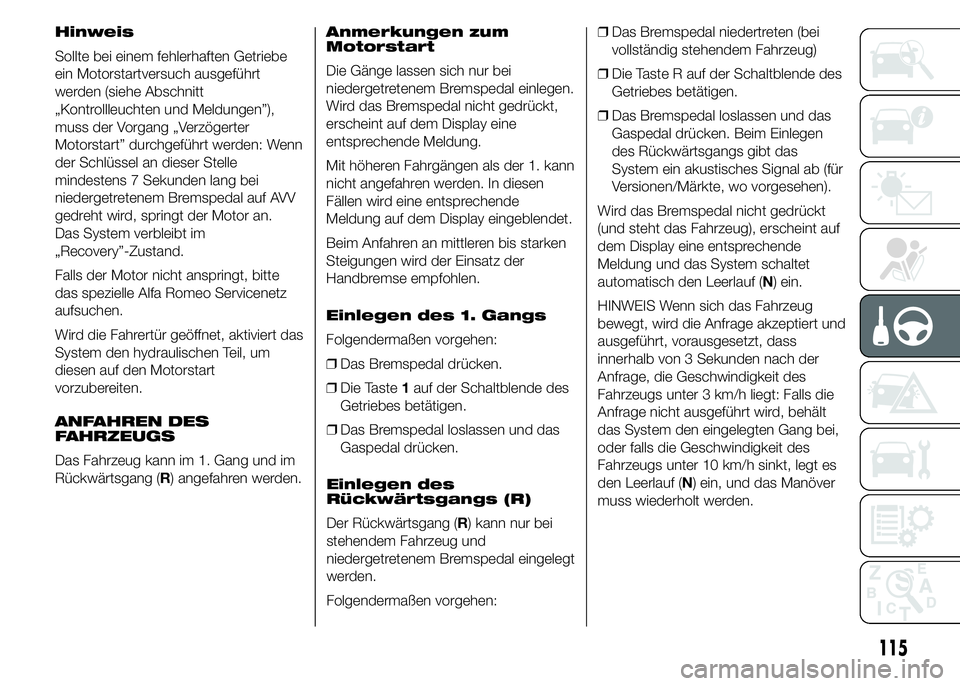

Hinweis
Sollte bei einem fehlerhaften Getriebe
ein Motorstartversuch ausgeführt
werden (siehe Abschnitt
„Kontrollleuchten und Meldungen”),
muss der Vorgang „Verzögerter
Motorstart” durchgeführt werden: Wenn
der Schlüssel an dieser Stelle
mindestens 7 Sekunden lang bei
niedergetretenem Bremspedal auf AVV
gedreht wird, springt der Motor an.
Das System verbleibt im
„Recovery”-Zustand.
Falls der Motor nicht anspringt, bitte
das spezielle Alfa Romeo Servicenetz
aufsuchen.
Wird die Fahrertür geöffnet, aktiviert das
System den hydraulischen Teil, um
diesen auf den Motorstart
vorzubereiten.
ANFAHREN DES
FAHRZEUGS
Das Fahrzeug kann im 1. Gang und im
Rückwärtsgang (R) angefahren werden.Anmerkungen zum
Motorstart
Die Gänge lassen sich nur bei
niedergetretenem Bremspedal einlegen.
Wird das Bremspedal nicht gedrückt,
erscheint auf dem Display eine
entsprechende Meldung.
Mit höheren Fahrgängen als der 1. kann
nicht angefahren werden. In diesen
Fällen wird eine entsprechende
Meldung auf dem Display eingeblendet.
Beim Anfahren an mittleren bis starken
Steigungen wird der Einsatz der
Handbremse empfohlen.
Einlegen des 1. Gangs
Folgendermaßen vorgehen:
❒Das Bremspedal drücken.
❒Die Taste1auf der Schaltblende des
Getriebes betätigen.
❒Das Bremspedal loslassen und das
Gaspedal drücken.
Einlegen des
Rückwärtsgangs (R)
Der Rückwärtsgang (R) kann nur bei
stehendem Fahrzeug und
niedergetretenem Bremspedal eingelegt
werden.
Folgendermaßen vorgehen:❒Das Bremspedal niedertreten (bei
vollständig stehendem Fahrzeug)
❒Die Taste R auf der Schaltblende des
Getriebes betätigen.
❒Das Bremspedal loslassen und das
Gaspedal drücken. Beim Einlegen
des Rückwärtsgangs gibt das
System ein akustisches Signal ab (für
Versionen/Märkte, wo vorgesehen).
Wird das Bremspedal nicht gedrückt
(und steht das Fahrzeug), erscheint auf
dem Display eine entsprechende
Meldung und das System schaltet
automatisch den Leerlauf (N) ein.
HINWEIS Wenn sich das Fahrzeug
bewegt, wird die Anfrage akzeptiert und
ausgeführt, vorausgesetzt, dass
innerhalb von 3 Sekunden nach der
Anfrage, die Geschwindigkeit des
Fahrzeugs unter 3 km/h liegt: Falls die
Anfrage nicht ausgeführt wird, behält
das System den eingelegten Gang bei,
oder falls die Geschwindigkeit des
Fahrzeugs unter 10 km/h sinkt, legt es
den Leerlauf (N) ein, und das Manöver
muss wiederholt werden.
115

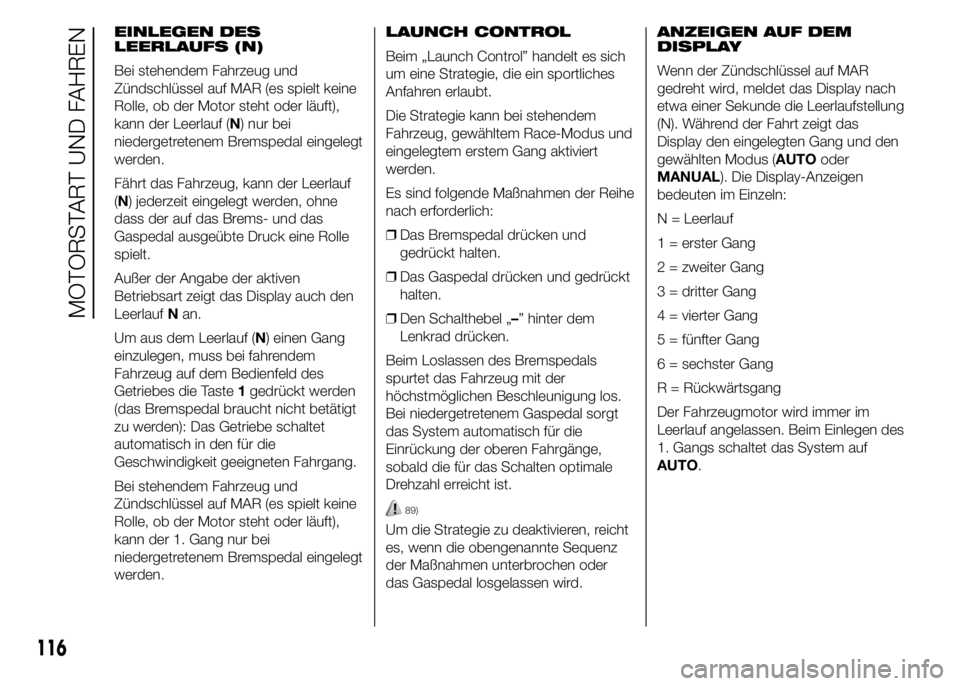

EINLEGEN DES
LEERLAUFS (N)
Bei stehendem Fahrzeug und
Zündschlüssel auf MAR (es spielt keine
Rolle, ob der Motor steht oder läuft),
kann der Leerlauf (N) nur bei
niedergetretenem Bremspedal eingelegt
werden.
Fährt das Fahrzeug, kann der Leerlauf
(N) jederzeit eingelegt werden, ohne
dass der auf das Brems- und das
Gaspedal ausgeübte Druck eine Rolle
spielt.
Außer der Angabe der aktiven
Betriebsart zeigt das Display auch den
LeerlaufNan.
Um aus dem Leerlauf (N) einen Gang
einzulegen, muss bei fahrendem
Fahrzeug auf dem Bedienfeld des
Getriebes die Taste1gedrückt werden
(das Bremspedal braucht nicht betätigt
zu werden): Das Getriebe schaltet
automatisch in den für die
Geschwindigkeit geeigneten Fahrgang.
Bei stehendem Fahrzeug und
Zündschlüssel auf MAR (es spielt keine
Rolle, ob der Motor steht oder läuft),
kann der 1. Gang nur bei
niedergetretenem Bremspedal eingelegt
werden.LAUNCH CONTROL
Beim „Launch Control” handelt es sich
um eine Strategie, die ein sportliches
Anfahren erlaubt.
Die Strategie kann bei stehendem
Fahrzeug, gewähltem Race-Modus und
eingelegtem erstem Gang aktiviert
werden.
Es sind folgende Maßnahmen der Reihe
nach erforderlich:
❒Das Bremspedal drücken und
gedrückt halten.
❒Das Gaspedal drücken und gedrückt
halten.
❒Den Schalthebel „–” hinter dem
Lenkrad drücken.
Beim Loslassen des Bremspedals
spurtet das Fahrzeug mit der
höchstmöglichen Beschleunigung los.
Bei niedergetretenem Gaspedal sorgt
das System automatisch für die
Einrückung der oberen Fahrgänge,
sobald die für das Schalten optimale
Drehzahl erreicht ist.
89)
Um die Strategie zu deaktivieren, reicht
es, wenn die obengenannte Sequenz
der Maßnahmen unterbrochen oder
das Gaspedal losgelassen wird.ANZEIGEN AUF DEM
DISPLAY
Wenn der Zündschlüssel auf MAR
gedreht wird, meldet das Display nach
etwa einer Sekunde die Leerlaufstellung
(N). Während der Fahrt zeigt das
Display den eingelegten Gang und den
gewählten Modus (AUTOoder
MANUAL). Die Display-Anzeigen
bedeuten im Einzeln:
N = Leerlauf
1 = erster Gang
2 = zweiter Gang
3 = dritter Gang
4 = vierter Gang
5 = fünfter Gang
6 = sechster Gang
R = Rückwärtsgang
Der Fahrzeugmotor wird immer im
Leerlauf angelassen. Beim Einlegen des
1. Gangs schaltet das System auf
AUTO.
116
MOTORSTART UND FAHREN
