Alfa Romeo 4C 2015 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: ALFA ROMEO, Model Year: 2015, Model line: 4C, Model: Alfa Romeo 4C 2015Pages: 211, tamaño PDF: 7.77 MB
Page 181 of 211

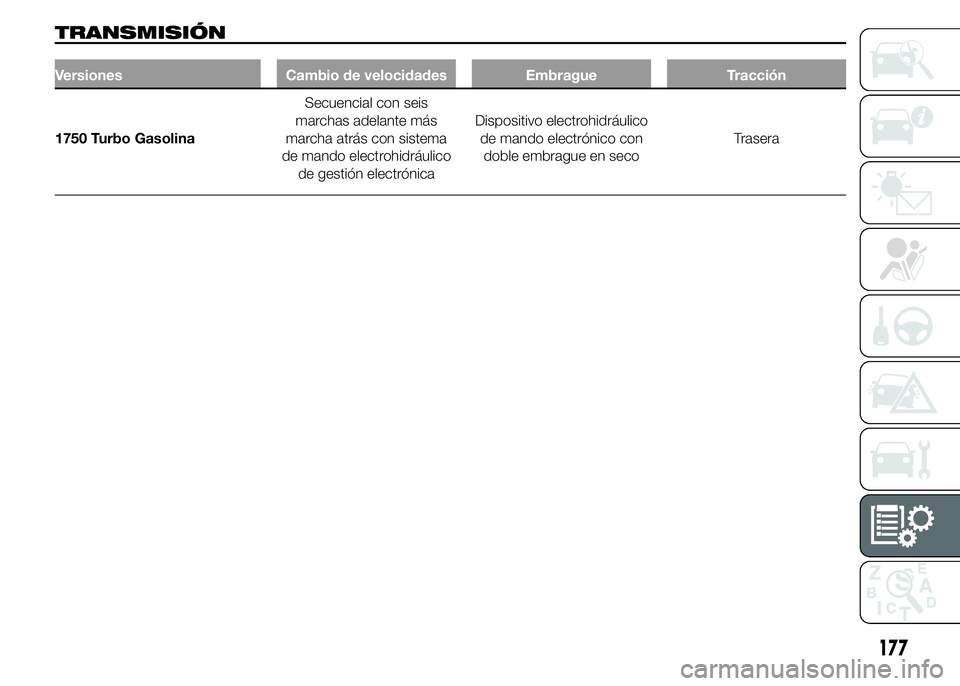

TRANSMISIÓN
Versiones Cambio de velocidades Embrague Tracción
1750 Turbo GasolinaSecuencial con seis
marchas adelante más
marcha atrás con sistema
de mando electrohidráulico
de gestión electrónicaDispositivo electrohidráulico
de mando electrónico con
doble embrague en secoTrasera
177
Page 182 of 211

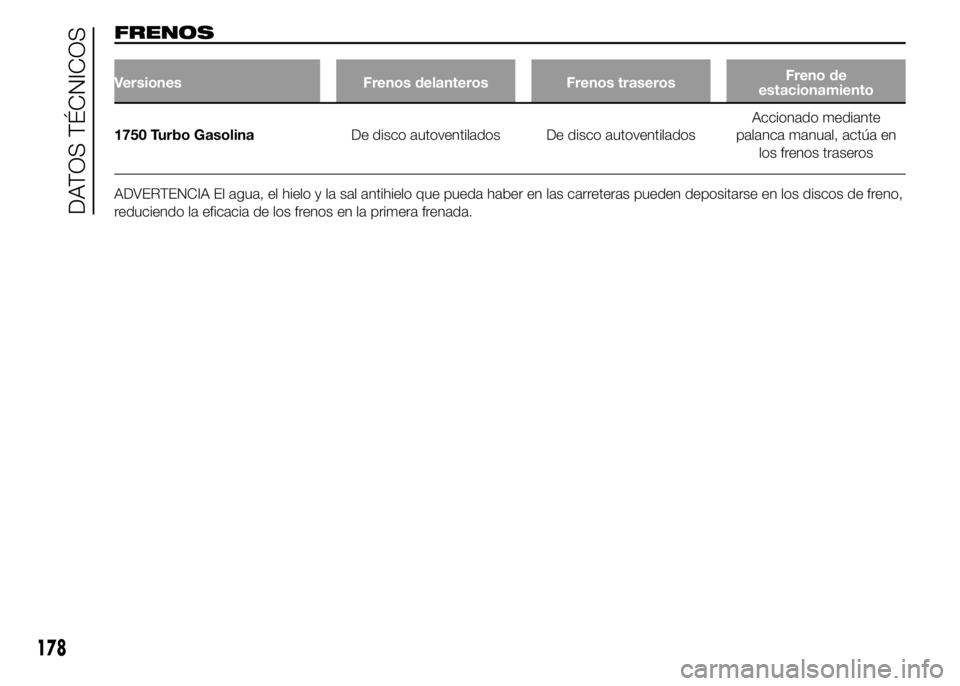

FRENOS
Versiones Frenos delanteros Frenos traserosFreno de
estacionamiento
1750 Turbo GasolinaDe disco autoventilados De disco autoventiladosAccionado mediante
palanca manual, actúa en
los frenos traseros
ADVERTENCIA El agua, el hielo y la sal antihielo que pueda haber en las carreteras pueden depositarse en los discos de freno,
reduciendo la eficacia de los frenos en la primera frenada.
178
DATOS TÉCNICOS
Page 183 of 211

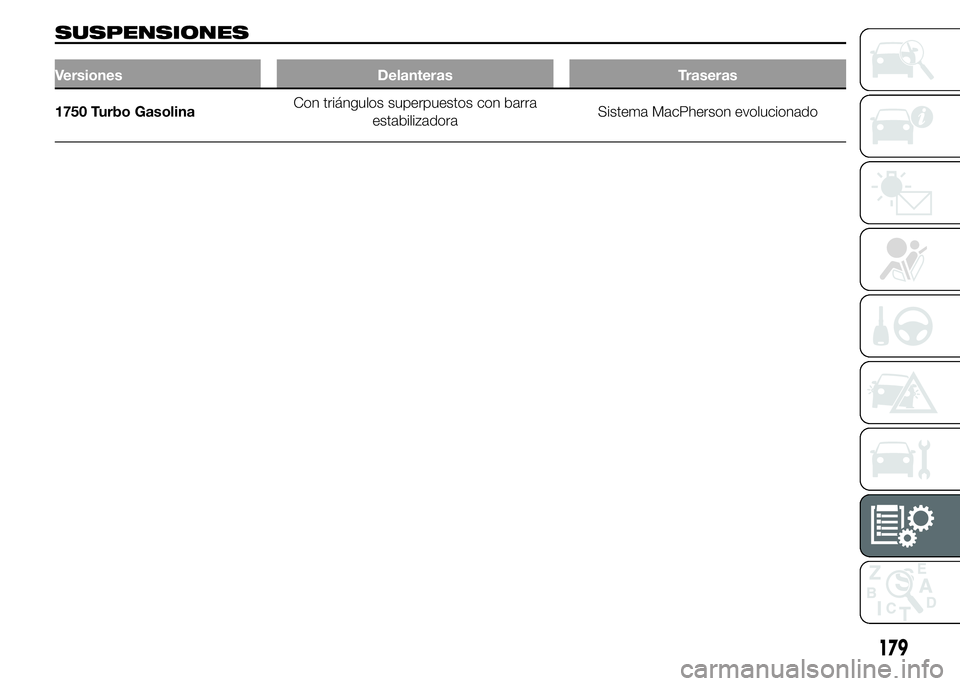

SUSPENSIONES
Versiones Delanteras Traseras
1750 Turbo GasolinaCon triángulos superpuestos con barra
estabilizadoraSistema MacPherson evolucionado
179
Page 184 of 211

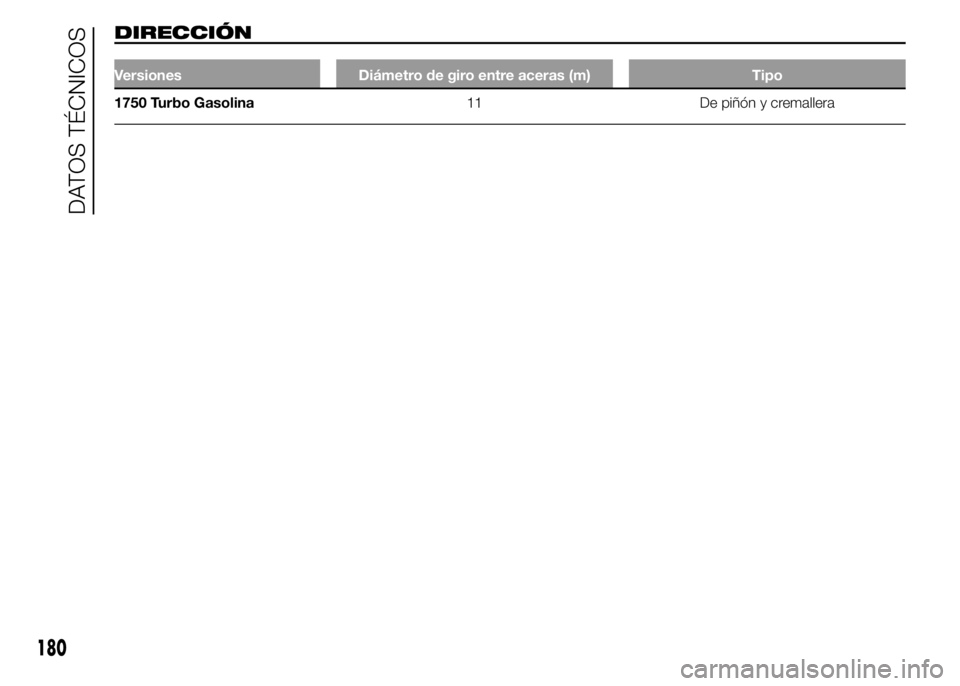

DIRECCIÓN
Versiones Diámetro de giro entre aceras (m) Tipo
1750 Turbo Gasolina11 De piñón y cremallera
180
DATOS TÉCNICOS
Page 185 of 211

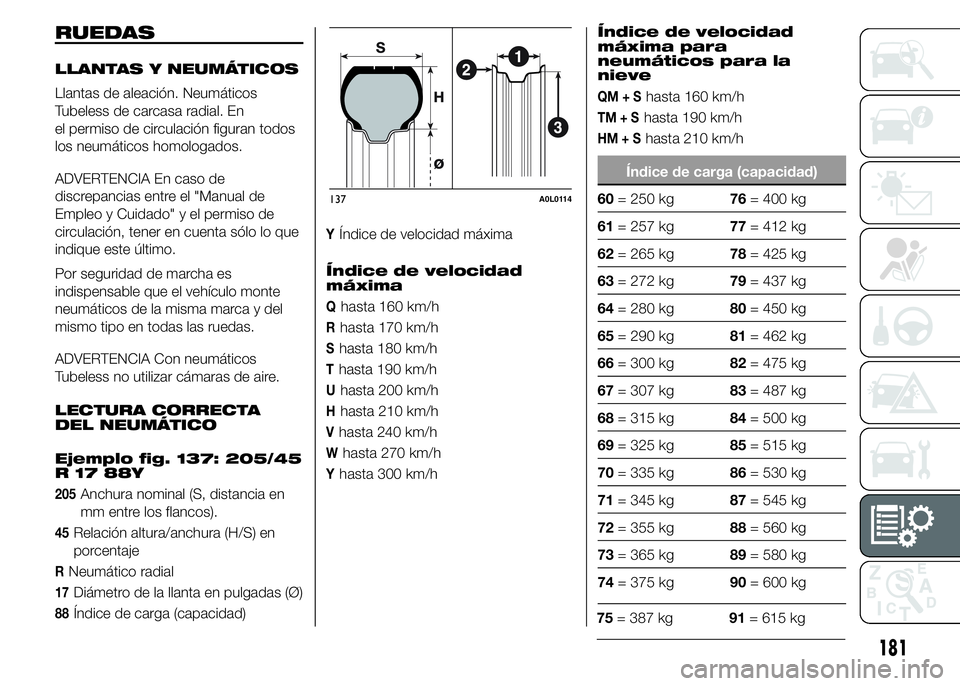

RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de aleación. Neumáticos
Tubeless de carcasa radial. En
el permiso de circulación figuran todos
los neumáticos homologados.
ADVERTENCIA En caso de
discrepancias entre el "Manual de
Empleo y Cuidado" y el permiso de
circulación, tener en cuenta sólo lo que
indique este último.
Por seguridad de marcha es
indispensable que el vehículo monte
neumáticos de la misma marca y del
mismo tipo en todas las ruedas.
ADVERTENCIA Con neumáticos
Tubeless no utilizar cámaras de aire.
LECTURA CORRECTA
DEL NEUMÁTICO
Ejemplo fig. 137: 205/45
R1788Y
205Anchura nominal (S, distancia en
mm entre los flancos).
45Relación altura/anchura (H/S) en
porcentaje
RNeumático radial
17Diámetro de la llanta en pulgadas (Ø)
88Índice de carga (capacidad)
YÍndice de velocidad máxima
Índice de velocidad
máxima
Qhasta 160 km/h
Rhasta 170 km/h
Shasta 180 km/h
Thasta 190 km/h
Uhasta 200 km/h
Hhasta 210 km/h
Vhasta 240 km/h
Whasta 270 km/h
Yhasta 300 km/hÍndice de velocidad
máxima para
neumáticos para la
nieve
QM+Shasta 160 km/h
TM+Shasta 190 km/h
HM+Shasta 210 km/h
Índice de carga (capacidad)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg137A0L0114
181
75= 387 kg91= 615 kg
Page 186 of 211

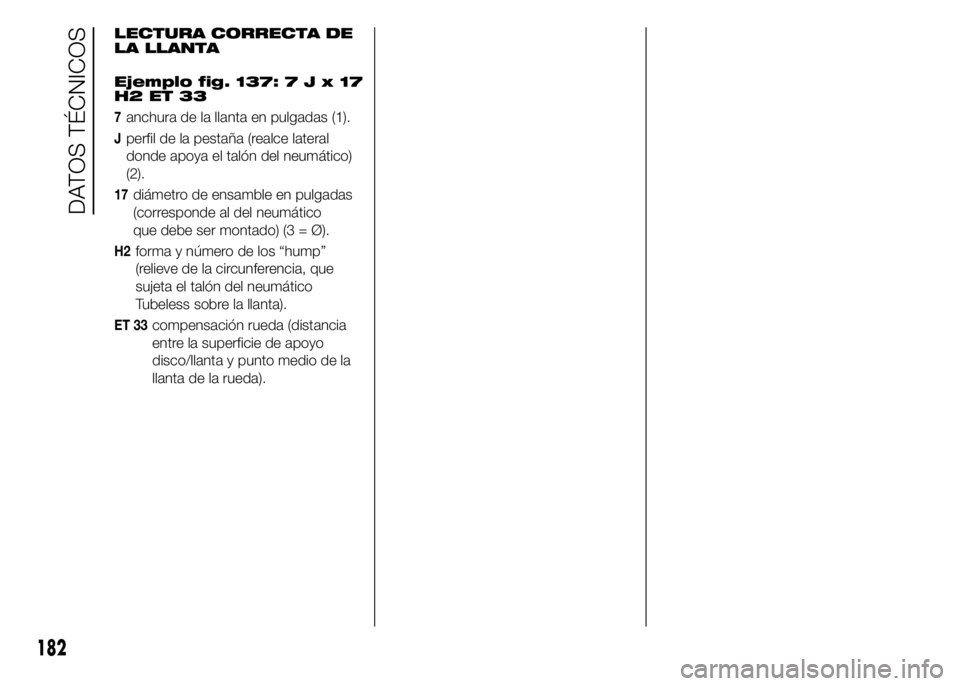

LECTURA CORRECTA DE
LA LLANTA
Ejemplo fig. 137:7Jx17
H2 ET 33
7anchura de la llanta en pulgadas (1).
Jperfil de la pestaña (realce lateral
donde apoya el talón del neumático)
(2).
17diámetro de ensamble en pulgadas
(corresponde al del neumático
que debe ser montado) (3 = Ø).
H2forma y número de los “hump”
(relieve de la circunferencia, que
sujeta el talón del neumático
Tubeless sobre la llanta).
ET 33compensación rueda (distancia
entre la superficie de apoyo
disco/llanta y punto medio de la
llanta de la rueda).
182
DATOS TÉCNICOS
Page 187 of 211

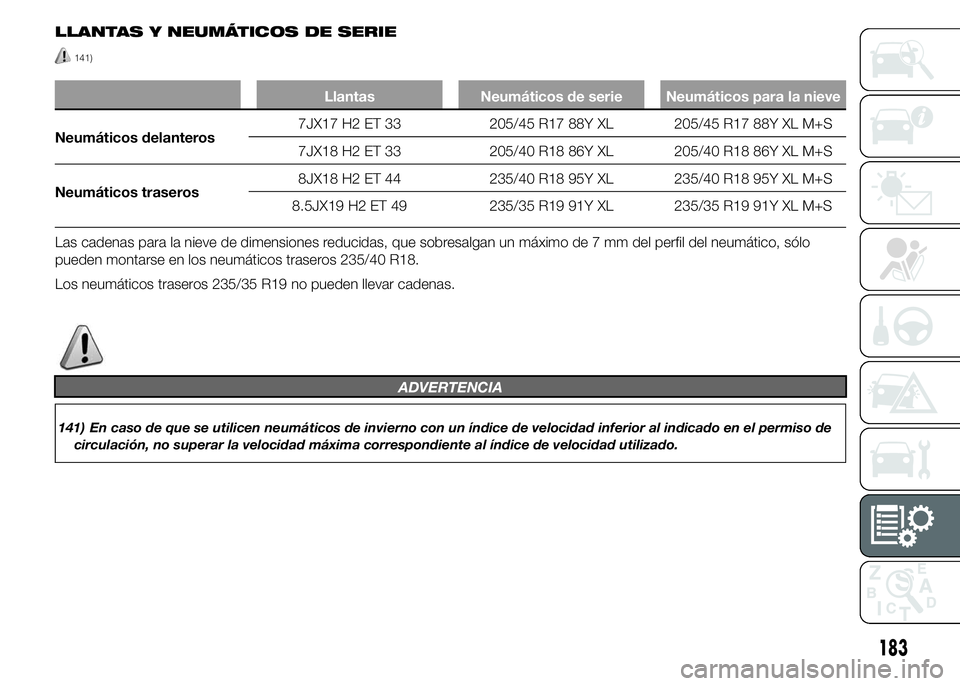

LLANTAS Y NEUMÁTICOS DE SERIE
141)
Llantas Neumáticos de serie Neumáticos para la nieve
Neumáticos delanteros7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Neumáticos traseros8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Las cadenas para la nieve de dimensiones reducidas, que sobresalgan un máximo de 7 mm del perfil del neumático, sólo
pueden montarse en los neumáticos traseros 235/40 R18.
Los neumáticos traseros 235/35 R19 no pueden llevar cadenas.
ADVERTENCIA
141) En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de
circulación, no superar la velocidad máxima correspondiente al índice de velocidad utilizado.
183
Page 188 of 211

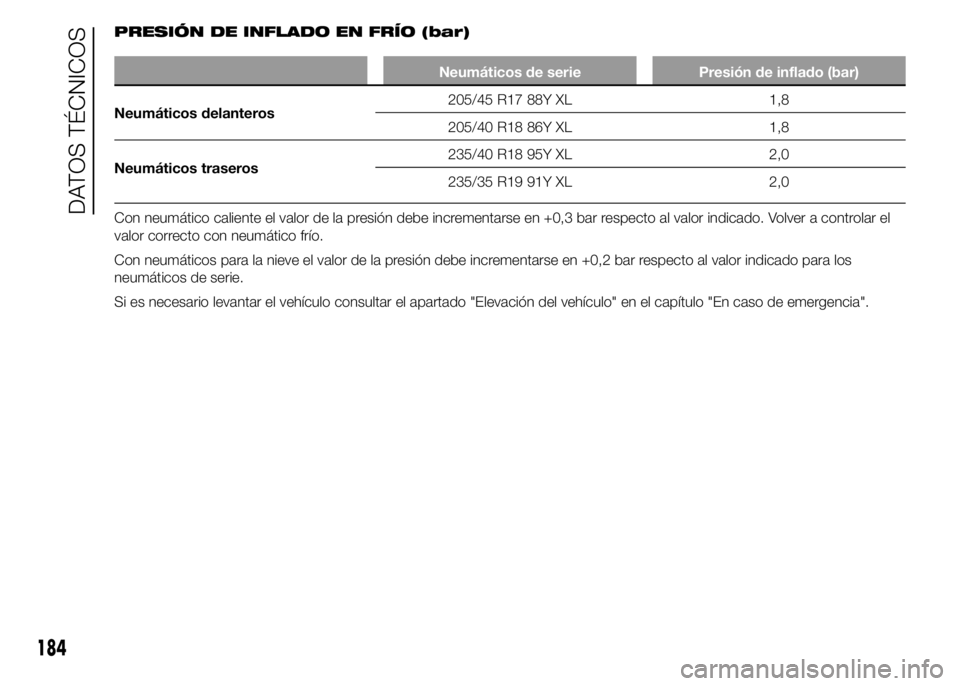

PRESIÓN DE INFLADO EN FRÍO (bar)
Neumáticos de serie Presión de inflado (bar)
Neumáticos delanteros205/45 R17 88Y XL 1,8
205/40 R18 86Y XL 1,8
Neumáticos traseros235/40 R18 95Y XL 2,0
235/35 R19 91Y XL 2,0
Con neumático caliente el valor de la presión debe incrementarse en +0,3 bar respecto al valor indicado. Volver a controlar el
valor correcto con neumático frío.
Con neumáticos para la nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor indicado para los
neumáticos de serie.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
184
DATOS TÉCNICOS
Page 189 of 211

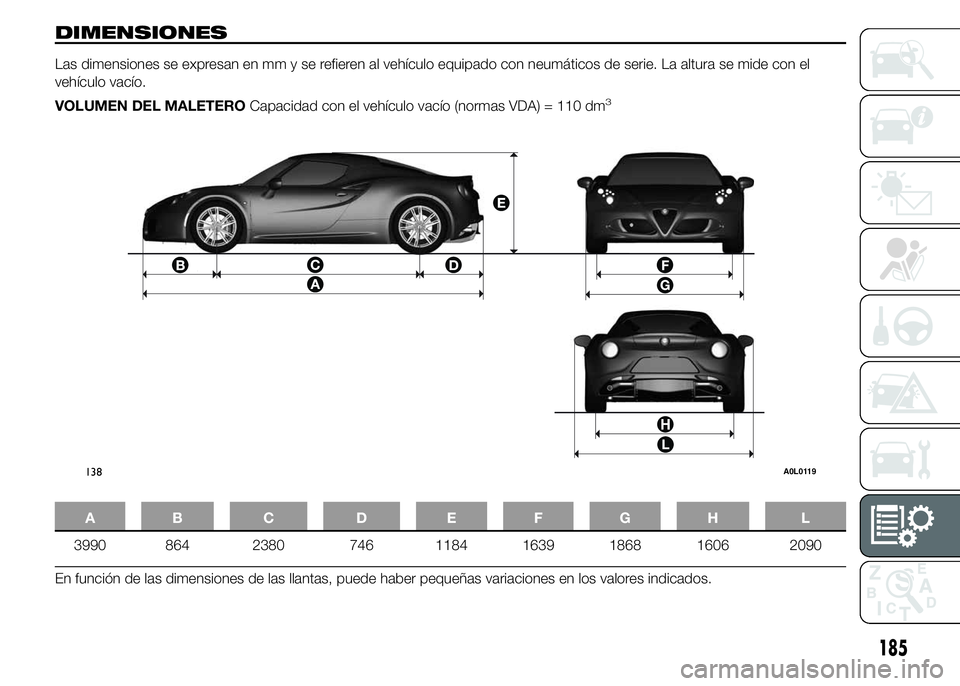

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el
vehículo vacío.
VOLUMEN DEL MALETEROCapacidad con el vehículo vacío (normas VDA) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
138A0L0119
185
Page 190 of 211

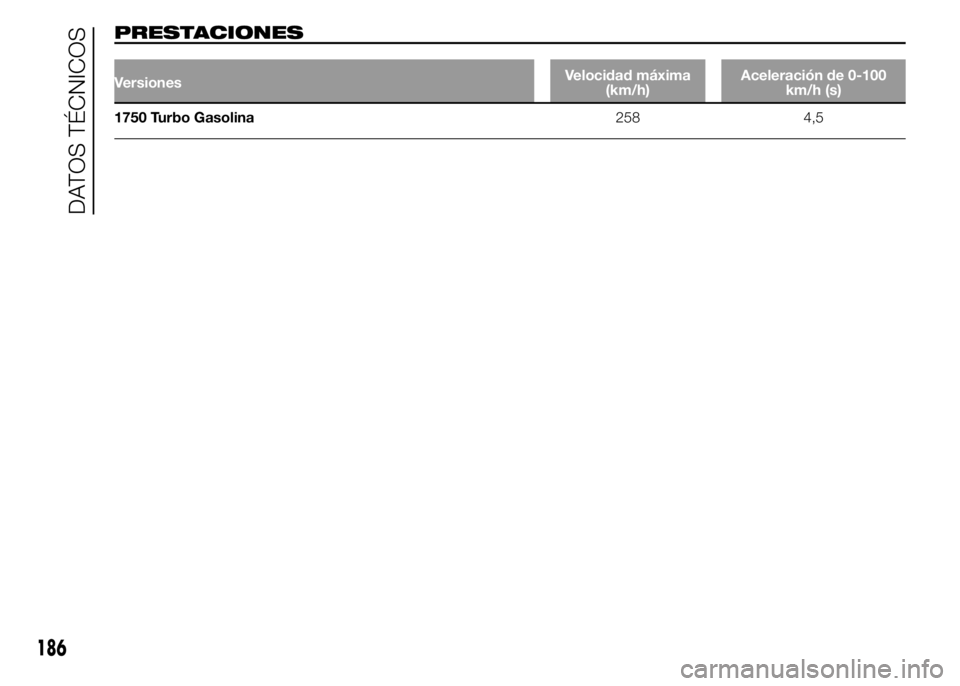

PRESTACIONES
VersionesVelocidad máxima
(km/h)Aceleración de 0-100
km/h (s)
1750 Turbo Gasolina258 4,5
186
DATOS TÉCNICOS
