radio Alfa Romeo Brera/Spider 2007 Betriebsanleitung (in German)

6
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
6
A A A A
R R R R
M M M M
A A A A
T T T T
U U U U
R R R R
E E E E
N N N N
B B B B
R R R R
E E E E
T T T T
T T T T

U U U U
N N N N
D D D D

B B B B
E E E E
D D D D
I I I I
E E E E
N N N N
E E E E
L L L L
E E E E
M M M M
E E E E
N N N N
T T T T
E E E E
REINIGUNG DER FENSTERSCHEIBEN .................... 68
CRUISE CONTROL .............................................. 72
INNENLEUCHTEN ............................................... 75
BEDIENUNGEN .................................................. 77
INNENAUSSTATTUNG .......................................... 80
FESTES PANORAMADACH .................................... 84
TÜREN ............................................................. 86
ELEKTRISCHE FENSTERHEBER ............................. 88

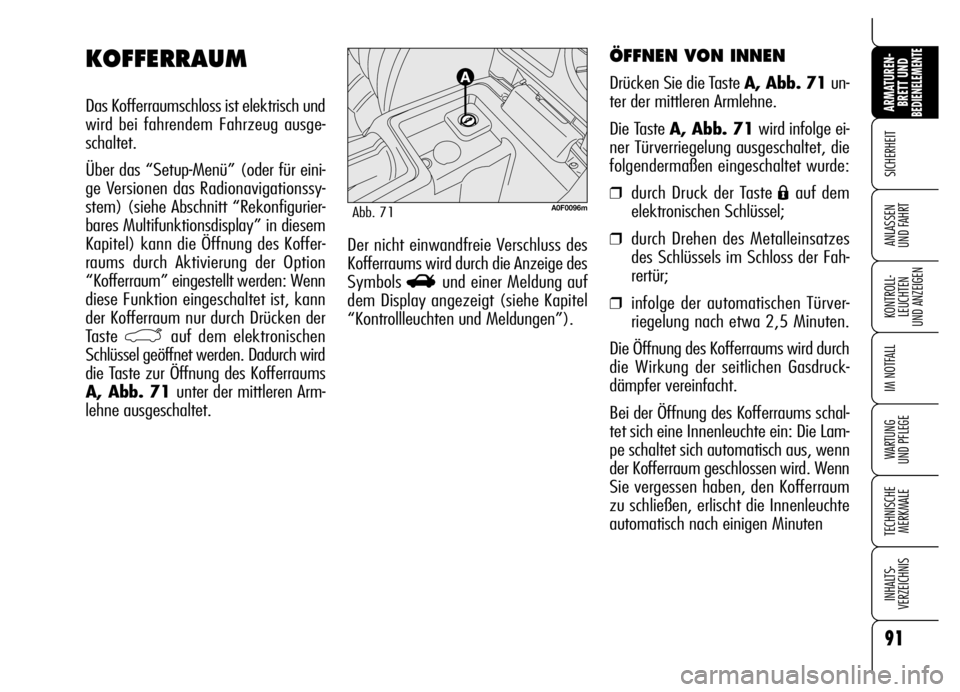

KOFFERRAUM ................................................... 91
MOTORHAUBE .................................................. 96
GEPÄCKTRÄGER/SKIHALTER ................................ 98
SCHEINWERFER ................................................ 98
ABS-SYSTEM .................................................... 100
VDC-SYSTEM .................................................... 102

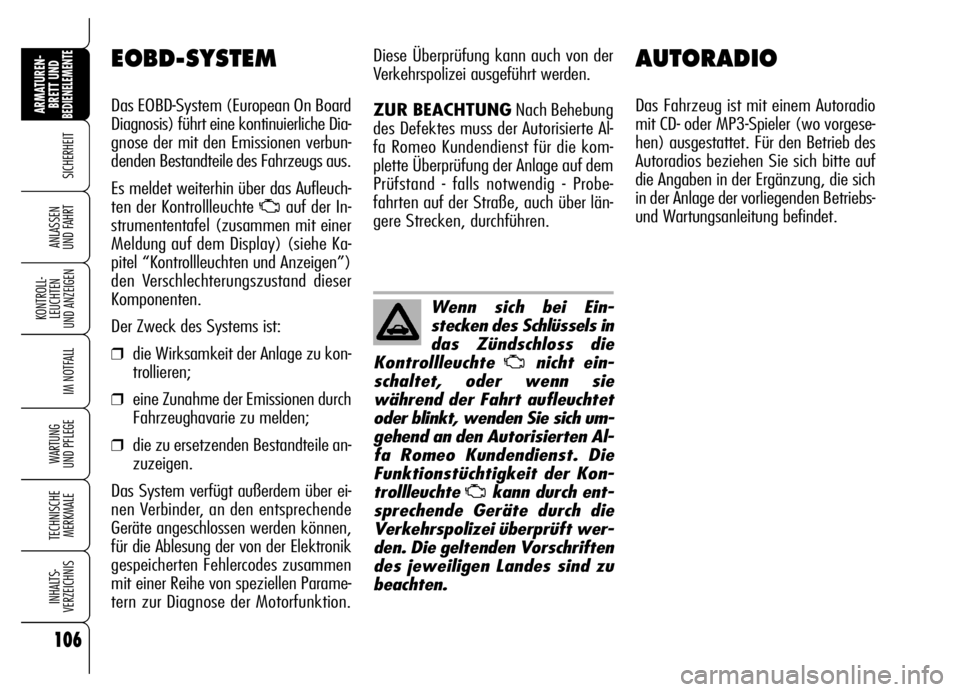

EOBD-SYSTEM .................................................. 106
AUTORADIO ....................................................... 106
VOM BENUTZER ZUGEKAUFTES ZUBEHÖR ............. 107
PARKSENSOREN ................................................ 108
AN DER TANKSTELLE .......................................... 111
UMWELTSCHUTZ ............................................... 113 ARMATURENBRETT ............................................. 7
INSTRUMENTENTAFEL ........................................ 8
BEDEUTUNG DER SYMBOLE ................................ 9
DAS ALFA ROMEO CODE-SYSTEM ......................... 9
DER ELEKTRONISCHE SCHLÜSSEL ........................ 11
ALARMANLAGE .................................................. 17
ZÜNDSCHLOSS ................................................. 19
BORDINSTRUMENTE .......................................... 22
REKONFIGURIERBARES MULTIFUNKTIONSDISPLAY .. 26
SITZE .............................................................. 41
KOPFSTÜTZEN .................................................. 44
LENKRAD ......................................................... 45
RÜCKSPIEGEL ................................................... 46
KLIMAANLAGE ................................................... 49
MANUELLE KLIMAANLAGE ................................... 51
AUTOMATISCHE ZWEI-/DREIZONEN-KLIMAANLAGE ... 54
ZUSÄTZLICHE STANDHEIZUNG ............................. 64
AUSSENLICHT ................................................... 65

7
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
ARMATURENBRETT
A0F0056mAbb. 1
1.Seitliche ausricht- und verstellbare Luftdüsen - 2. Luftdüsen für die Beschlagentfernung/Entfrostung der vorderen Seiten-
fenster - 3.Hebel für Außenlicht - 4.Instrumententafel - 5.Airbag Fahrerseite und Hupe - 6.Bedienungshebel für Schei-
benwischer - 7.Mittlere obere Luftdüse - 8.Mittlere ausricht- und verstellbare Luftdüsen - 9.Anzeige für Kraftstoffstand/An-
zeige für Motorkühlflüssigkeitstemperatur/Anzeige für Motoröltemperatur (Benzinversionen) oder Druck des Turboladers (Die-
selversionen) - 10.Airbag Beifahrerseite - 11.Front-Knieairbag Beifahrerseite (wo vorgesehen) - 12.Handschuhfach -
13.Autoradio - 14.Bedienungselemente für die Klimaanlage - 15. START/STOP-Taste zum Anlassen des Motors - 16.
Anlassvorrichtung - 17.Front-Knieairbag Fahrerseite - 18.Lenkradschalter für das Autoradio (wo vorgesehen) - 19.Schalt-
hebel Cruise Control (wo vorgesehen) - 20.Hebel für Motorhaubenentriegelung - 21.Abdeckung für den Zugang zum Si-
cherungskasten auf dem Armaturenbrett - 22.Schaltergruppe für Außenlichter, Nullstellung Tageskilometerzähler und Leucht-
weiteneinstellung.

25
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

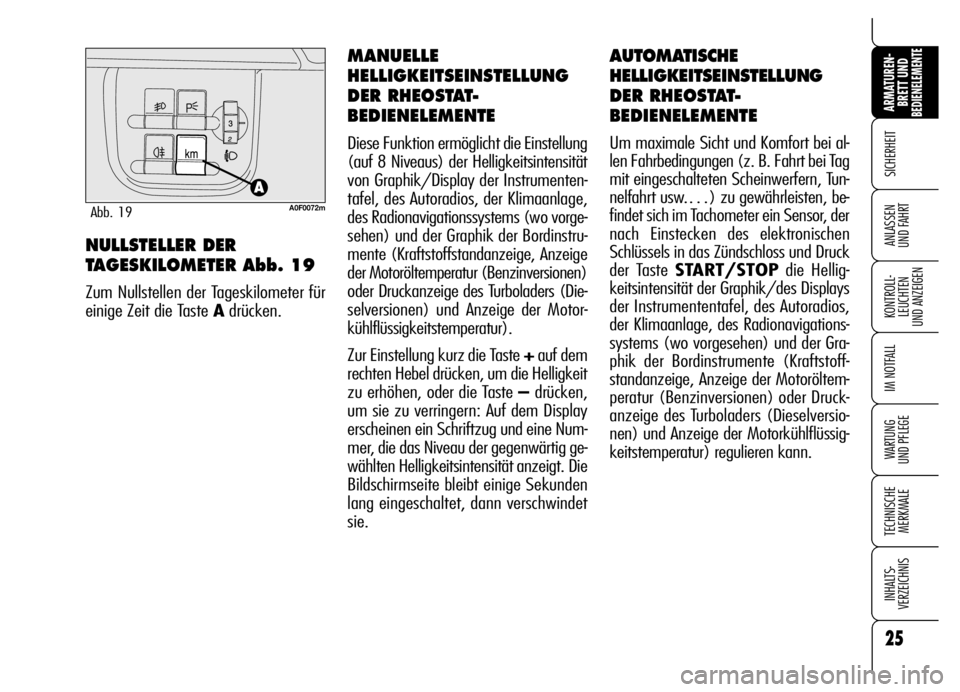

AUTOMATISCHE
HELLIGKEITSEINSTELLUNG
DER RHEOSTAT-
BEDIENELEMENTE
Um maximale Sicht und Komfort bei al-
len Fahrbedingungen (z. B. Fahrt bei Tag
mit eingeschalteten Scheinwerfern, Tun-
nelfahrt usw.…) zu gewährleisten, be-
findet sich im Tachometer ein Sensor, der
nach Einstecken des elektronischen
Schlüssels in das Zündschloss und Druck
der Taste START/STOPdie Hellig-
keitsintensität der Graphik/des Displays
der Instrumententafel, des Autoradios,
der Klimaanlage, des Radionavigations-
systems (wo vorgesehen) und der Gra-
phik der Bordinstrumente (Kraftstoff-
standanzeige, Anzeige der Motoröltem-
peratur (Benzinversionen) oder Druck-
anzeige des Turboladers (Dieselversio-
nen) und Anzeige der Motorkühlflüssig-
keitstemperatur) regulieren kann.
NULLSTELLER DER
TAGESKILOMETER Abb. 19
Zum Nullstellen der Tageskilometer für
einige Zeit die Taste Adrücken.
MANUELLE
HELLIGKEITSEINSTELLUNG
DER RHEOSTAT-
BEDIENELEMENTE
Diese Funktion ermöglicht die Einstellung
(auf 8 Niveaus) der Helligkeitsintensität
von Graphik/Display der Instrumenten-
tafel, des Autoradios, der Klimaanlage,
des Radionavigationssystems (wo vorge-
sehen) und der Graphik der Bordinstru-
mente (Kraftstoffstandanzeige, Anzeige
der Motoröltemperatur (Benzinversionen)
oder Druckanzeige des Turboladers (Die-
selversionen) und Anzeige der Motor-
kühlflüssigkeitstemperatur).
Zur Einstellung kurz die Taste +auf dem
rechten Hebel drücken, um die Helligkeit
zu erhöhen, oder die Taste – drücken,
um sie zu verringern: Auf dem Display
erscheinen ein Schriftzug und eine Num-
mer, die das Niveau der gegenwärtig ge-
wählten Helligkeitsintensität anzeigt. Die
Bildschirmseite bleibt einige Sekunden
lang eingeschaltet, dann verschwindet
sie.
A0F0072mAbb. 19

29
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

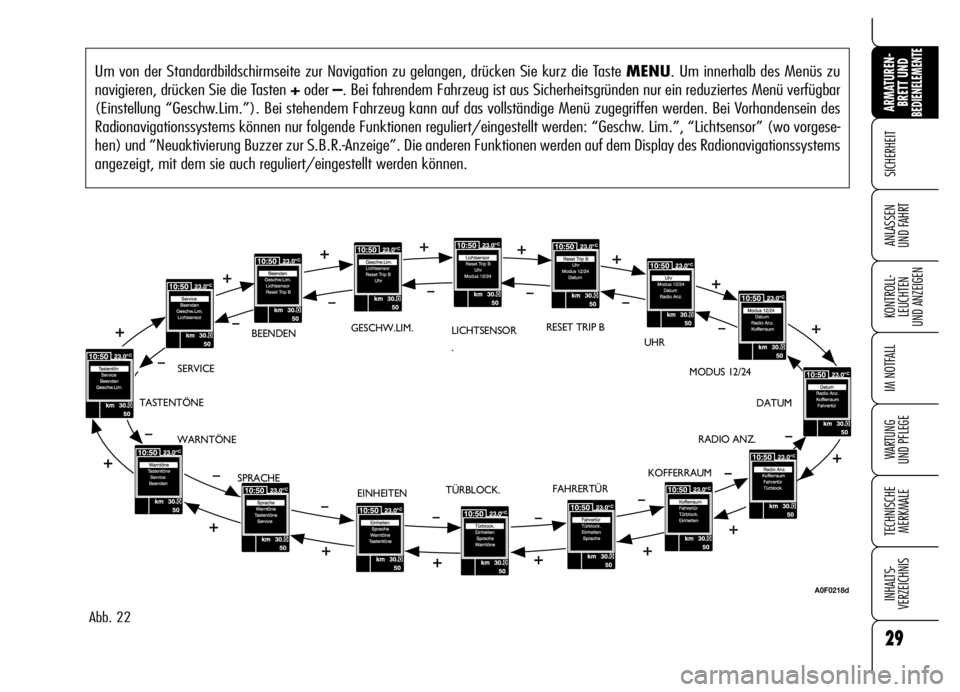

Um von der Standardbildschirmseite zur Navigation zu gelangen, drücken Sie kurz die Taste MENU. Um innerhalb des Menüs zu
navigieren, drücken Sie die Tasten +oder –. Bei fahrendem Fahrzeug ist aus Sicherheitsgründen nur ein reduziertes Menü verfügbar
(Einstellung “Geschw.Lim.”). Bei stehendem Fahrzeug kann auf das vollständige Menü zugegriffen werden. Bei Vorhandensein des
Radionavigationssystems können nur folgende Funktionen reguliert/eingestellt werden: “Geschw. Lim.”, “Lichtsensor” (wo vorgese-
hen) und “Neuaktivierung Buzzer zur S.B.R.-Anzeige”. Die anderen Funktionen werden auf dem Display des Radionavigationssystems
angezeigt, mit dem sie auch reguliert/eingestellt werden können.
Abb. 22
WARNTÖNESERVICEBEENDENLICHTSENSOR
.RESET TRIP B
UHR
MODUS 12/24
DATUM
RADIO ANZ.
KOFFERRAUM
FAHRERTÜR
TÜRBLOCK.
EINHEITEN TASTENTÖNE
SPRACHEGESCHW.LIM.
A0F0218d

32
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

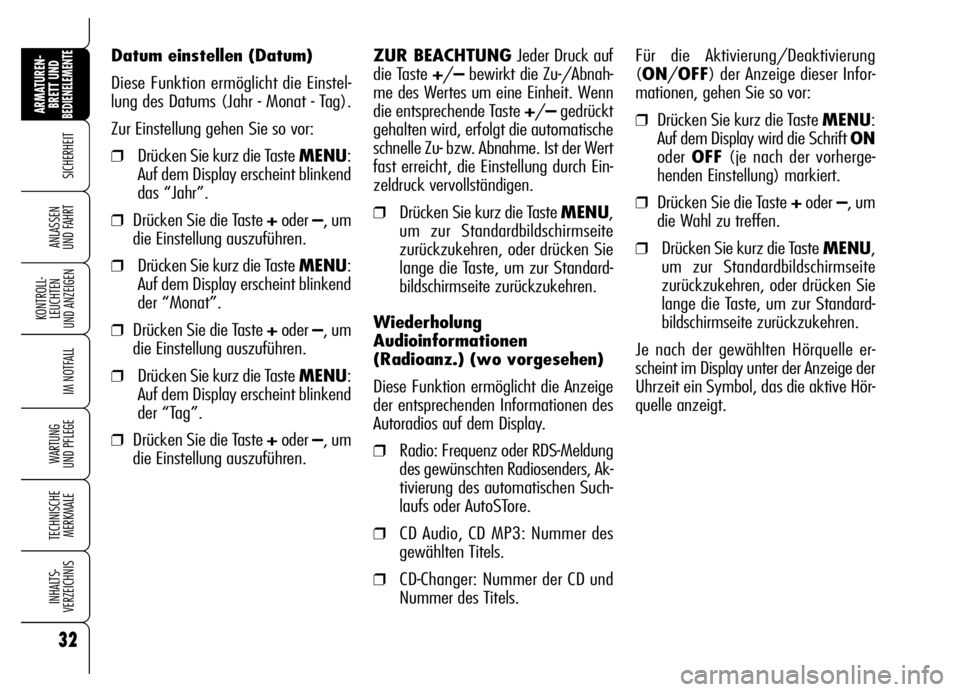

Datum einstellen (Datum)
Diese Funktion ermöglicht die Einstel-
lung des Datums (Jahr - Monat - Tag).
Zur Einstellung gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
das “Jahr”.
❒Drücken Sie die Taste +oder –, um
die Einstellung auszuführen.
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
der “Monat”.
❒Drücken Sie die Taste +oder –, um
die Einstellung auszuführen.
❒Drücken Sie kurz die Taste MENU:
Auf dem Display erscheint blinkend
der “Tag”.
❒Drücken Sie die Taste +oder –, um
die Einstellung auszuführen.ZUR BEACHTUNGJeder Druck auf
die Taste +/–bewirkt die Zu-/Abnah-
me des Wertes um eine Einheit. Wenn
die entsprechende Taste +/–gedrückt
gehalten wird, erfolgt die automatische
schnelle Zu- bzw. Abnahme. Ist der Wert
fast erreicht, die Einstellung durch Ein-
zeldruck vervollständigen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.
Wiederholung
Audioinformationen
(Radioanz.) (wo vorgesehen)
Diese Funktion ermöglicht die Anzeige
der entsprechenden Informationen des
Autoradios auf dem Display.
❒Radio: Frequenz oder RDS-Meldung
des gewünschten Radiosenders, Ak-
tivierung des automatischen Such-
laufs oder AutoSTore.
❒CD Audio, CD MP3: Nummer des
gewählten Titels.
❒CD-Changer: Nummer der CD und
Nummer des Titels.Für die Aktivierung/Deaktivierung
(ON/OFF) der Anzeige dieser Infor-
mationen, gehen Sie so vor:
❒Drücken Sie kurz die Taste MENU:
Auf dem Display wird die Schrift ON
oder OFF(je nach der vorherge-
henden Einstellung) markiert.
❒Drücken Sie die Taste +oder –, um
die Wahl zu treffen.
❒Drücken Sie kurz die Taste MENU,
um zur Standardbildschirmseite
zurückzukehren, oder drücken Sie
lange die Taste, um zur Standard-
bildschirmseite zurückzukehren.
Je nach der gewählten Hörquelle er-
scheint im Display unter der Anzeige der
Uhrzeit ein Symbol, das die aktive Hör-
quelle anzeigt.

86
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
86
Bei eingeschalteter Funktion (ON)
kann das Schloss der Tür auf jeden Fall
durch Drücken der Taste
q(Abb. 69)
auf dem mittleren Möbelstück entriegelt
werden.
Türentriegelung von außen
Die Taste
Ëauf dem elektronischen
Schlüssel drücken, oder den Metallein-
satz (im Inneren des Schlüssels) in das
Schloss der Fahrertür einführen und dre-
hen.

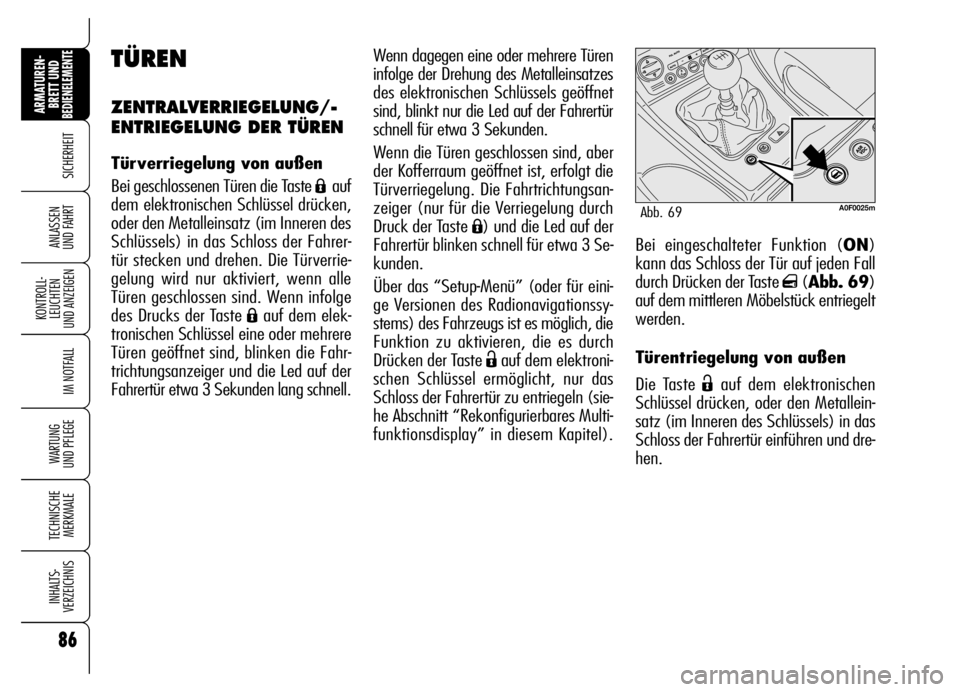

TÜREN
ZENTRALVERRIEGELUNG/-
ENTRIEGELUNG DER TÜREN
Türverriegelung von außen
Bei geschlossenen Türen die Taste
Áauf
dem elektronischen Schlüssel drücken,
oder den Metalleinsatz (im Inneren des
Schlüssels) in das Schloss der Fahrer-
tür stecken und drehen. Die Türverrie-
gelung wird nur aktiviert, wenn alle
Türen geschlossen sind. Wenn infolge
des Drucks der Taste
Áauf dem elek-
tronischen Schlüssel eine oder mehrere
Türen geöffnet sind, blinken die Fahr-
trichtungsanzeiger und die Led auf der
Fahrertür etwa 3 Sekunden lang schnell.
A0F0025mAbb. 69
Wenn dagegen eine oder mehrere Türen
infolge der Drehung des Metalleinsatzes
des elektronischen Schlüssels geöffnet
sind, blinkt nur die Led auf der Fahrertür
schnell für etwa 3 Sekunden.
Wenn die Türen geschlossen sind, aber
der Kofferraum geöffnet ist, erfolgt die
Türverriegelung. Die Fahrtrichtungsan-
zeiger (nur für die Verriegelung durch
Druck der Taste
Á) und die Led auf der
Fahrertür blinken schnell für etwa 3 Se-
kunden.
Über das “Setup-Menü” (oder für eini-
ge Versionen des Radionavigationssy-
stems) des Fahrzeugs ist es möglich, die
Funktion zu aktivieren, die es durch
Drücken der Taste
Ëauf dem elektroni-
schen Schlüssel ermöglicht, nur das
Schloss der Fahrertür zu entriegeln (sie-
he Abschnitt “Rekonfigurierbares Multi-
funktionsdisplay” in diesem Kapitel).

87
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

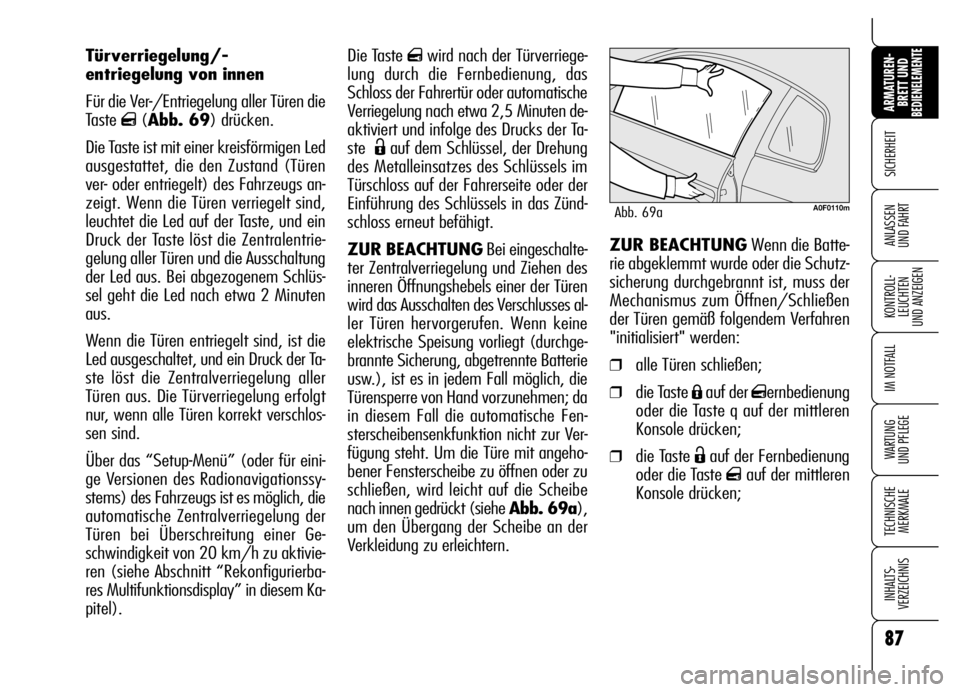

Die Taste qwird nach der Türverriege-
lung durch die Fernbedienung, das
Schloss der Fahrertür oder automatische
Verriegelung nach etwa 2,5 Minuten de-
aktiviert und infolge des Drucks der Ta-
ste
Ëauf dem Schlüssel, der Drehung
des Metalleinsatzes des Schlüssels im
Türschloss auf der Fahrerseite oder der
Einführung des Schlüssels in das Zünd-
schloss erneut befähigt.
ZUR BEACHTUNGBei eingeschalte-
ter Zentralverriegelung und Ziehen des
inneren Öffnungshebels einer der Türen
wird das Ausschalten des Verschlusses al-
ler Türen hervorgerufen. Wenn keine
elektrische Speisung vorliegt (durchge-
brannte Sicherung, abgetrennte Batterie
usw.), ist es in jedem Fall möglich, die
Türensperre von Hand vorzunehmen; da
in diesem Fall die automatische Fen-
sterscheibensenkfunktion nicht zur Ver-
fügung steht. Um die Türe mit angeho-
bener Fensterscheibe zu öffnen oder zu
schließen, wird leicht auf die Scheibe
nach innen gedrückt (siehe Abb. 69a),
um den Übergang der Scheibe an der
Verkleidung zu erleichtern.ZUR BEACHTUNGWenn die Batte-
rie abgeklemmt wurde oder die Schutz-
sicherung durchgebrannt ist, muss der
Mechanismus zum Öffnen/Schließen
der Türen gemäß folgendem Verfahren
"initialisiert" werden:
❒alle Türen schließen;
❒die Taste Áauf der qernbedienung
oder die Taste q auf der mittleren
Konsole drücken;
❒die Taste Ëauf der Fernbedienung
oder die Taste
qauf der mittleren
Konsole drücken; Türverriegelung/-
entriegelung von innen
Für die Ver-/Entriegelung aller Türen die
Taste
q(Abb. 69) drücken.
Die Taste ist mit einer kreisförmigen Led
ausgestattet, die den Zustand (Türen
ver- oder entriegelt) des Fahrzeugs an-
zeigt. Wenn die Türen verriegelt sind,
leuchtet die Led auf der Taste, und ein
Druck der Taste löst die Zentralentrie-
gelung aller Türen und die Ausschaltung
der Led aus. Bei abgezogenem Schlüs-
sel geht die Led nach etwa 2 Minuten
aus.
Wenn die Türen entriegelt sind, ist die
Led ausgeschaltet, und ein Druck der Ta-
ste löst die Zentralverriegelung aller
Türen aus. Die Türverriegelung erfolgt
nur, wenn alle Türen korrekt verschlos-
sen sind.
Über das “Setup-Menü” (oder für eini-
ge Versionen des Radionavigationssy-
stems) des Fahrzeugs ist es möglich, die
automatische Zentralverriegelung der
Türen bei Überschreitung einer Ge-
schwindigkeit von 20 km/h zu aktivie-
ren (siehe Abschnitt “Rekonfigurierba-
res Multifunktionsdisplay” in diesem Ka-
pitel).
A0F0110mAbb. 69a

91
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRTDer nicht einwandfreie Verschluss des
Kofferraums wird durch die Anzeige des
Symbols
Rund einer Meldung auf
dem Display angezeigt (siehe Kapitel
“Kontrollleuchten und Meldungen”).
ÖFFNEN VON INNEN
Drücken Sie die Taste A, Abb. 71un-
ter der mittleren Armlehne.
Die Taste A, Abb. 71wird infolge ei-
ner Türverriegelung ausgeschaltet, die
folgendermaßen eingeschaltet wurde:
❒durch Druck der Taste Áauf dem
elektronischen Schlüssel;
❒durch Drehen des Metalleinsatzes
des Schlüssels im Schloss der Fah-
rertür;
❒infolge der automatischen Türver-
riegelung nach etwa 2,5 Minuten.
Die Öffnung des Kofferraums wird durch
die Wirkung der seitlichen Gasdruck-
dämpfer vereinfacht.
Bei der Öffnung des Kofferraums schal-
tet sich eine Innenleuchte ein: Die Lam-
pe schaltet sich automatisch aus, wenn
der Kofferraum geschlossen wird. Wenn
Sie vergessen haben, den Kofferraum
zu schließen, erlischt die Innenleuchte
automatisch nach einigen Minuten
KOFFERRAUM
Das Kofferraumschloss ist elektrisch und
wird bei fahrendem Fahrzeug ausge-
schaltet.
Über das “Setup-Menü” (oder für eini-
ge Versionen das Radionavigationssy-
stem) (siehe Abschnitt “Rekonfigurier-
bares Multifunktionsdisplay” in diesem
Kapitel) kann die Öffnung des Koffer-
raums durch Aktivierung der Option
“Kofferraum” eingestellt werden: Wenn
diese Funktion eingeschaltet ist, kann
der Kofferraum nur durch Drücken der
Taste
`auf dem elektronischen
Schlüssel geöffnet werden. Dadurch wird
die Taste zur Öffnung des Kofferraums
A, Abb. 71 unter der mittleren Arm-
lehne ausgeschaltet.
A0F0096mAbb. 71

106
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
AUTORADIO
Das Fahrzeug ist mit einem Autoradio
mit CD- oder MP3-Spieler (wo vorgese-
hen) ausgestattet. Für den Betrieb des
Autoradios beziehen Sie sich bitte auf
die Angaben in der Ergänzung, die sich
in der Anlage der vorliegenden Betriebs-
und Wartungsanleitung befindet.
106
EOBD-SYSTEM
Das EOBD-System (European On Board
Diagnosis) führt eine kontinuierliche Dia-
gnose der mit den Emissionen verbun-
denden Bestandteile des Fahrzeugs aus.
Es meldet weiterhin über das Aufleuch-
ten der Kontrollleuchte
Uauf der In-
strumententafel (zusammen mit einer
Meldung auf dem Display) (siehe Ka-
pitel “Kontrollleuchten und Anzeigen”)
den Verschlechterungszustand dieser
Komponenten.
Der Zweck des Systems ist:
❒die Wirksamkeit der Anlage zu kon-
trollieren;
❒eine Zunahme der Emissionen durch
Fahrzeughavarie zu melden;
❒die zu ersetzenden Bestandteile an-
zuzeigen.
Das System verfügt außerdem über ei-
nen Verbinder, an den entsprechende
Geräte angeschlossen werden können,
für die Ablesung der von der Elektronik
gespeicherten Fehlercodes zusammen
mit einer Reihe von speziellen Parame-
tern zur Diagnose der Motorfunktion.
Wenn sich bei Ein-
stecken des Schlüssels in
das Zündschloss die
Kontrollleuchte
Unicht ein-
schaltet, oder wenn sie
während der Fahrt aufleuchtet
oder blinkt, wenden Sie sich um-
gehend an den Autorisierten Al-
fa Romeo Kundendienst. Die
Funktionstüchtigkeit der Kon-
trollleuchte
Ukann durch ent-
sprechende Geräte durch die
Verkehrspolizei überprüft wer-
den. Die geltenden Vorschriften
des jeweiligen Landes sind zu
beachten.
Diese Überprüfung kann auch von der
Verkehrspolizei ausgeführt werden.
ZUR BEACHTUNGNach Behebung
des Defektes muss der Autorisierte Al-
fa Romeo Kundendienst für die kom-
plette Überprüfung der Anlage auf dem
Prüfstand - falls notwendig - Probe-
fahrten auf der Straße, auch über län-
gere Strecken, durchführen.

200
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

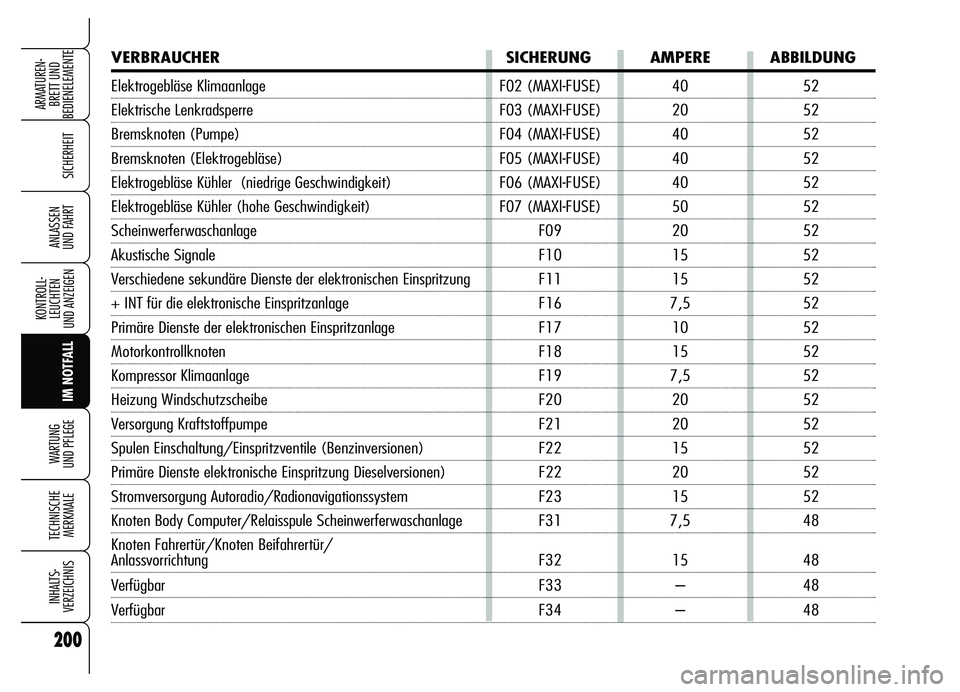

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Elektrogebläse Klimaanlage F02 (MAXI-FUSE) 40 52
Elektrische Lenkradsperre F03 (MAXI-FUSE) 20 52
Bremsknoten (Pumpe) F04 (MAXI-FUSE) 40 52
Bremsknoten (Elektrogebläse) F05 (MAXI-FUSE) 40 52
Elektrogebläse Kühler (niedrige Geschwindigkeit) F06 (MAXI-FUSE) 40 52
Elektrogebläse Kühler (hohe Geschwindigkeit) F07 (MAXI-FUSE) 50 52
Scheinwerferwaschanlage F09 20 52
Akustische Signale F10 15 52
Verschiedene sekundäre Dienste der elektronischen Einspritzung F11 15 52
+ INT für die elektronische Einspritzanlage F16 7,5 52
Primäre Dienste der elektronischen Einspritzanlage F17 10 52
Motorkontrollknoten F18 15 52
Kompressor Klimaanlage F19 7,5 52
Heizung Windschutzscheibe F20 20 52
Versorgung Kraftstoffpumpe F21 20 52
Spulen Einschaltung/Einspritzventile (Benzinversionen) F22 15 52
Primäre Dienste elektronische Einspritzung Dieselversionen) F22 20 52
Stromversorgung Autoradio/Radionavigationssystem F23 15 52
Knoten Body Computer/Relaisspule Scheinwerferwaschanlage F31 7,5 48
Knoten Fahrertür/Knoten Beifahrertür/
Anlassvorrichtung F32 15 48
Verfügbar F33 – 48
Verfügbar F34 – 48
