Page 11 of 271

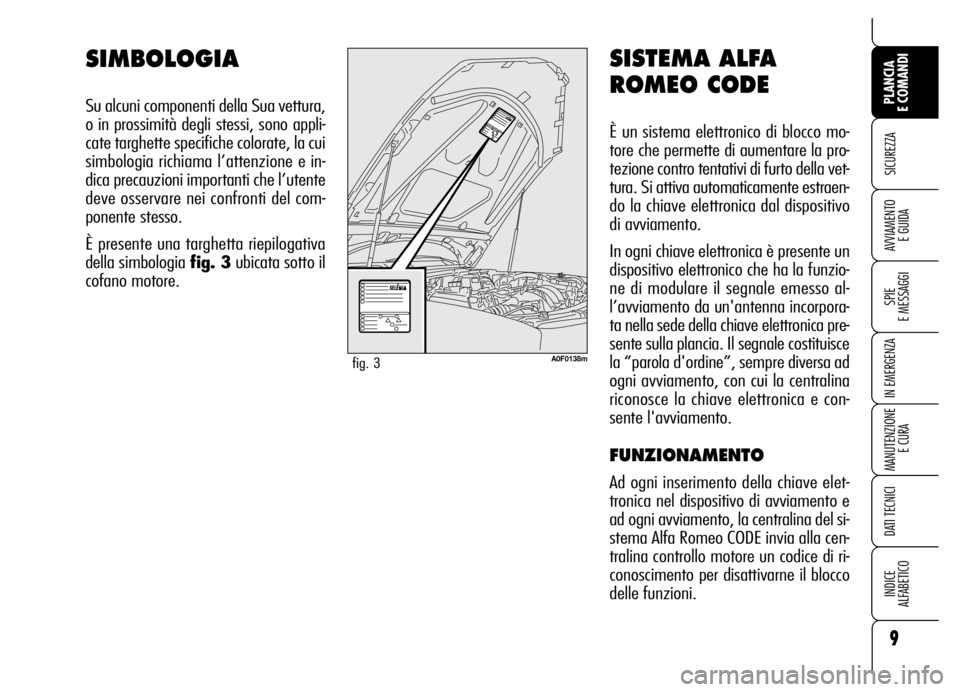

SISTEMA ALFA
ROMEO CODE
È un sistema elettronico di blocco mo-
tore che permette di aumentare la pro-
tezione contro tentativi di furto della vet-
tura. Si attiva automaticamente estraen-
do la chiave elettronica dal dispositivo
di avviamento.
In ogni chiave elettronica è presente un
dispositivo elettronico che ha la funzio-
ne di modulare il segnale emesso al-
l’avviamento da un'antenna incorpora-
ta nella sede della chiave elettronica pre-
sente sulla plancia. Il segnale costituisce
la “parola d'ordine”, sempre diversa ad
ogni avviamento, con cui la centralina
riconosce la chiave elettronica e con-
sente l'avviamento.
FUNZIONAMENTO
Ad ogni inserimento della chiave elet-
tronica nel dispositivo di avviamento e
ad ogni avviamento, la centralina del si-
stema Alfa Romeo CODE invia alla cen-
tralina controllo motore un codice di ri-
conoscimento per disattivarne il blocco
delle funzioni.
SIMBOLOGIA
Su alcuni componenti della Sua vettura,
o in prossimità degli stessi, sono appli-
cate targhette specifiche colorate, la cui
simbologia richiama l’attenzione e in-
dica precauzioni importanti che l’utente
deve osservare nei confronti del com-
ponente stesso.
È presente una targhetta riepilogativa
della simbologia fig. 3ubicata sotto il
cofano motore.
9
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0138mfig. 3

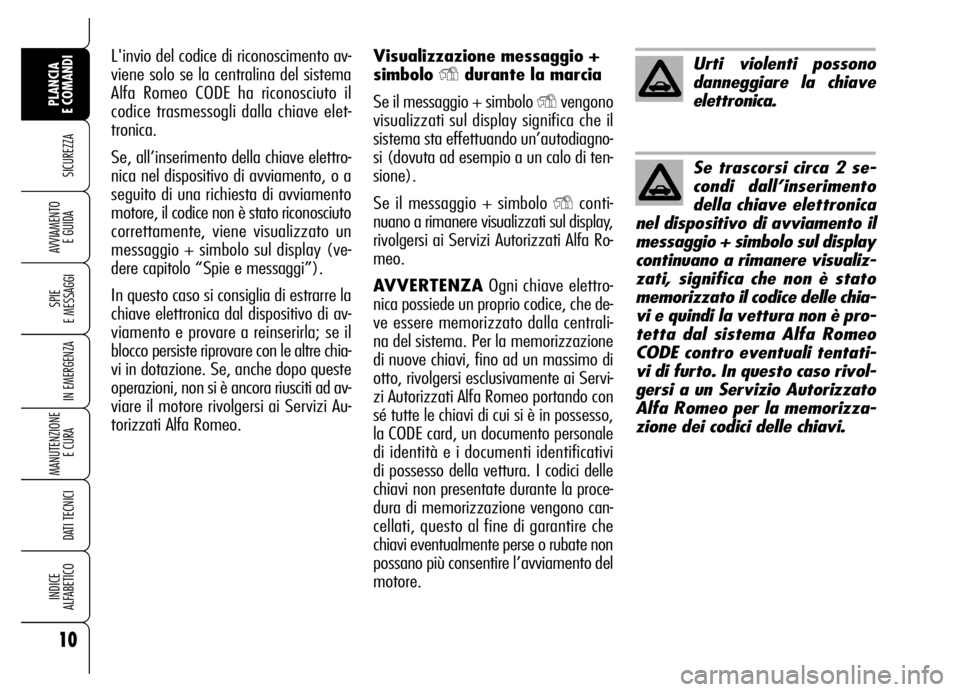

Page 12 of 271
Visualizzazione messaggio +
simbolo
Ydurante la marcia
Se il messaggio + simbolo
Yvengono
visualizzati sul display significa che il
sistema sta effettuando un’autodiagno-
si (dovuta ad esempio a un calo di ten-
sione).
Se il messaggio + simbolo
Yconti-
nuano a rimanere visualizzati sul display,
rivolgersi ai Servizi Autorizzati Alfa Ro-
meo.
AVVERTENZAOgni chiave elettro-
nica possiede un proprio codice, che de-
ve essere memorizzato dalla centrali-
na del sistema. Per la memorizzazione
di nuove chiavi, fino ad un massimo di
otto, rivolgersi esclusivamente ai Servi-
zi Autorizzati Alfa Romeo portando con
sé tutte le chiavi di cui si è in possesso,
la CODE card, un documento personale
di identità e i documenti identificativi
di possesso della vettura. I codici delle
chiavi non presentate durante la proce-
dura di memorizzazione vengono can-
cellati, questo al fine di garantire che
chiavi eventualmente perse o rubate non
possano più consentire l’avviamento del
motore. L'invio del codice di riconoscimento av-
viene solo se la centralina del sistema
Alfa Romeo CODE ha riconosciuto il
codice trasmessogli dalla chiave elet-
tronica.
Se, all’inserimento della chiave elettro-
nica nel dispositivo di avviamento, o a
seguito di una richiesta di avviamento
motore, il codice non è stato riconosciuto
correttamente, viene visualizzato un
messaggio + simbolo sul display (ve-
dere capitolo “Spie e messaggi”).
In questo caso si consiglia di estrarre la
chiave elettronica dal dispositivo di av-
viamento e provare a reinserirla; se il
blocco persiste riprovare con le altre chia-
vi in dotazione. Se, anche dopo queste
operazioni, non si è ancora riusciti ad av-
viare il motore rivolgersi ai Servizi Au-
torizzati Alfa Romeo.
10
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Urti violenti possono
danneggiare la chiave
elettronica.
Se trascorsi circa 2 se-
condi dall’inserimento
della chiave elettronica
nel dispositivo di avviamento il
messaggio + simbolo sul display
continuano a rimanere visualiz-
zati, significa che non è stato
memorizzato il codice delle chia-
vi e quindi la vettura non è pro-
tetta dal sistema Alfa Romeo
CODE contro eventuali tentati-
vi di furto. In questo caso rivol-
gersi a un Servizio Autorizzato
Alfa Romeo per la memorizza-
zione dei codici delle chiavi.
Page 13 of 271
Il pulsante Ëaziona l’apertura centra-
lizzata delle porte e dello sportello com-
bustibile con disinserimento dell’allarme
(ove previsto).
Il pulsante
`aziona l’apertura del
bagagliaio.
Sbloccando le porte mediante la pres-
sione del tasto
Ë, se entro 2,5 minuti
non si effettua l’apertura di una porta
o del bagagliaio, il sistema provvede au-
tomaticamente al ribloccaggio totale del-
la vettura.
Allo sblocco delle porte il cristallo lato
guida si abbassa di un breve tratto per
agevolare l’apertura della porta. Se que-
st’ultima non viene aperta, dopo circa 3
minuti il cristallo si richiuderà automati-
camente. Nel caso invece la porta ven-
ga aperta, alla sua richiusura il cristallo
risale.
CHIAVE ELETTRONICA
fig. 5
Con la vettura vengono fornite due chia-
vi elettroniche con telecomando.
La chiave elettronica aziona il dispositi-
vo di avviamento della vettura.
Il pulsante
Áaziona la chiusura centra-
lizzata delle porte, del bagagliaio e del-
lo sportello combustibile con inserimen-
to dell’allarme (ove previsto).
All’avvenuto blocco delle serrature si ha
l’abbattimento degli specchi retrovisori
esterni (ove previsto); la loro riapertura
si otterrà in maniera automatica al succ-
cessivo inserimento della chiave. Tale
funzione è disattivabile (vedere quan-
to descritto al paragrafo “Specchi retro-
visori”).

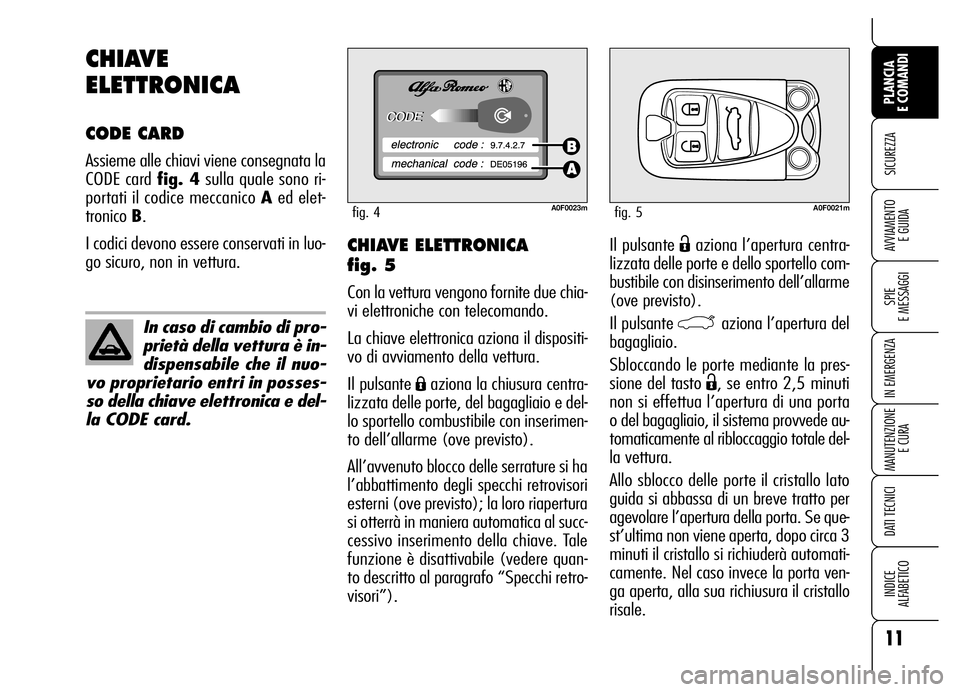

CHIAVE
ELETTRONICA
CODE CARD
Assieme alle chiavi viene consegnata la
CODE card fig. 4sulla quale sono ri-
portati il codice meccanico Aed elet-
tronico B.
I codici devono essere conservati in luo-
go sicuro, non in vettura.
11
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0023mfig. 4A0F0021mfig. 5
In caso di cambio di pro-
prietà della vettura è in-
dispensabile che il nuo-
vo proprietario entri in posses-
so della chiave elettronica e del-
la CODE card.
Page 14 of 271

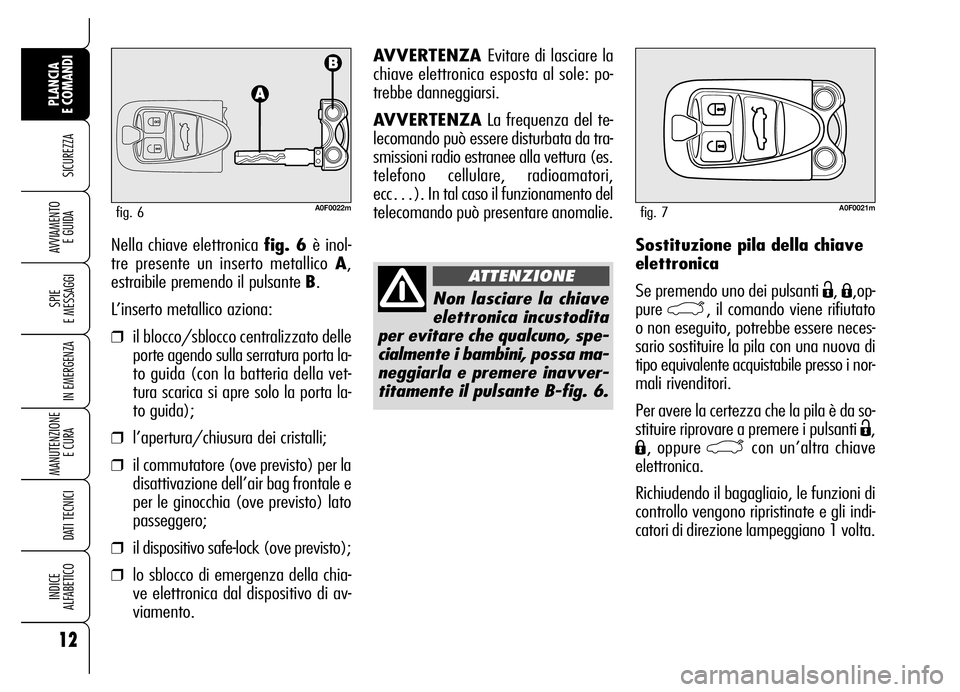

Sostituzione pila della chiave
elettronica
Se premendo uno dei pulsanti
Ë, Á,op-
pure
`, il comando viene rifiutato
o non eseguito, potrebbe essere neces-
sario sostituire la pila con una nuova di
tipo equivalente acquistabile presso i nor-
mali rivenditori.
Per avere la certezza che la pila è da so-
stituire riprovare a premere i pulsanti
Ë,
Á, oppure `con un’altra chiave
elettronica.
Richiudendo il bagagliaio, le funzioni di
controllo vengono ripristinate e gli indi-
catori di direzione lampeggiano 1 volta. AVVERTENZA Evitare di lasciare la
chiave elettronica esposta al sole: po-
trebbe danneggiarsi.
AVVERTENZALa frequenza del te-
lecomando può essere disturbata da tra-
smissioni radio estranee alla vettura (es.
telefono cellulare, radioamatori,
ecc…). In tal caso il funzionamento del
telecomando può presentare anomalie.
Nella chiave elettronica fig. 6 è inol-
tre presente un inserto metallico A,
estraibile premendo il pulsante B.
L’inserto metallico aziona:
❒il blocco/sblocco centralizzato delle
porte agendo sulla serratura porta la-
to guida (con la batteria della vet-
tura scarica si apre solo la porta la-
to guida);
❒l’apertura/chiusura dei cristalli;
❒il commutatore (ove previsto) per la
disattivazione dell’air bag frontale e
per le ginocchia (ove previsto) lato
passeggero;
❒il dispositivo safe-lock (ove previsto);
❒lo sblocco di emergenza della chia-
ve elettronica dal dispositivo di av-
viamento.
12
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0022mfig. 6
Non lasciare la chiave
elettronica incustodita
per evitare che qualcuno, spe-
cialmente i bambini, possa ma-
neggiarla e premere inavver-
titamente il pulsante B-fig. 6.
ATTENZIONE
A0F0021mfig. 7
Page 15 of 271

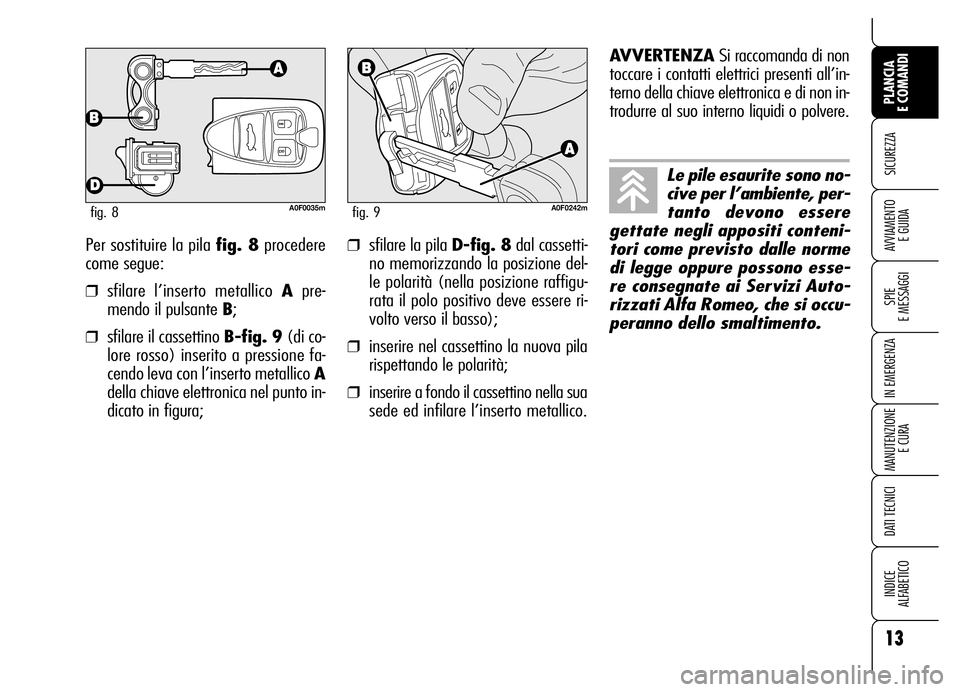

Per sostituire la pila fig. 8procedere
come segue:
❒sfilare l’inserto metallico Apre-
mendo il pulsante B;
❒sfilare il cassettino B-fig. 9(di co-
lore rosso) inserito a pressione fa-
cendo leva con l’inserto metallico A
della chiave elettronica nel punto in-
dicato in figura;
❒sfilare la pila D-fig. 8dal cassetti-
no memorizzando la posizione del-
le polarità (nella posizione raffigu-
rata il polo positivo deve essere ri-
volto verso il basso);
❒inserire nel cassettino la nuova pila
rispettando le polarità;
❒inserire a fondo il cassettino nella sua
sede ed infilare l’inserto metallico.
13
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0035mfig. 8A0F0242mfig. 9
Le pile esaurite sono no-
cive per l’ambiente, per-
tanto devono essere
gettate negli appositi conteni-
tori come previsto dalle norme
di legge oppure possono esse-
re consegnate ai Servizi Auto-
rizzati Alfa Romeo, che si occu-
peranno dello smaltimento.
AVVERTENZASi raccomanda di non
toccare i contatti elettrici presenti all’in-
terno della chiave elettronica e di non in-
trodurre al suo interno liquidi o polvere.
Page 16 of 271

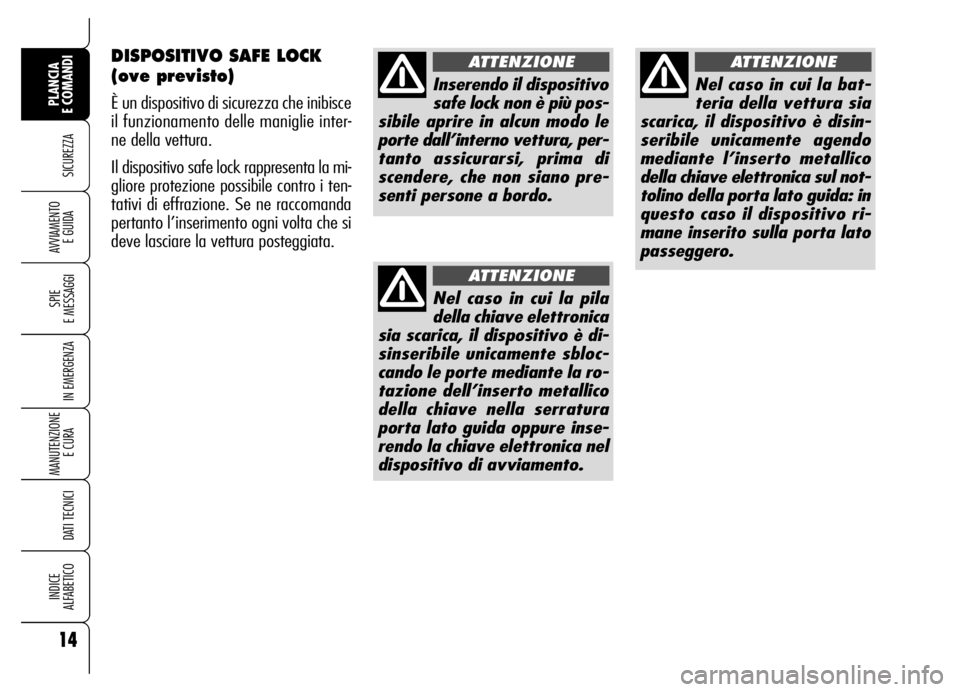

DISPOSITIVO SAFE LOCK
(ove previsto)
È un dispositivo di sicurezza che inibisce
il funzionamento delle maniglie inter-
ne della vettura.
Il dispositivo safe lock rappresenta la mi-
gliore protezione possibile contro i ten-
tativi di effrazione. Se ne raccomanda
pertanto l’inserimento ogni volta che si
deve lasciare la vettura posteggiata.
14
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Inserendo il dispositivo
safe lock non è più pos-
sibile aprire in alcun modo le
porte dall’interno vettura, per-
tanto assicurarsi, prima di
scendere, che non siano pre-
senti persone a bordo.
ATTENZIONE
Nel caso in cui la pila
della chiave elettronica
sia scarica, il dispositivo è di-
sinseribile unicamente sbloc-
cando le porte mediante la ro-
tazione dell’inserto metallico
della chiave nella serratura
porta lato guida oppure inse-
rendo la chiave elettronica nel
dispositivo di avviamento.
ATTENZIONE
Nel caso in cui la bat-
teria della vettura sia
scarica, il dispositivo è disin-
seribile unicamente agendo
mediante l’inserto metallico
della chiave elettronica sul not-
tolino della porta lato guida: in
questo caso il dispositivo ri-
mane inserito sulla porta lato
passeggero.
ATTENZIONE
Page 17 of 271
15
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Disinserimento del dispositivo
Il dispositivo si disinserisce automatica-
mente su tutte le porte nei seguenti casi:
❒effettuando lo sblocco delle porte;
❒effettuando lo sblocco della sola por-
ta lato guida (ove possibile);
❒inserendo la chiave elettronica nel di-
spositivo di avviamento. L’avvenuto inserimento del dispositivo è
segnalato da 3 lampeggi del led ubica-
to sul pannello porta lato guidatore e,
solo se inserito mediante pressione del
pulsante
Ádella chiave elettronica, de-
gli indicatori di direzione.
Il dispositivo non si inserisce se una o
più porte non sono correttamente chiu-
se: ciò impedisce che una persona pos-
sa entrare nella vettura dalla porta aper-
ta e, chiudendola, rimanere chiuso al-
l’interno dell’abitacolo.
A0F0021mfig. 10
Inserimento del dispositivo
Il dispositivo si inserisce automaticamen-
te su tutte le porte nei seguenti casi:
❒effettuando una doppia rotazione
dell’inserto metallico della chiave
elettronica nella serratura porta la-
to guida in posizione di chiusura;
❒effettuando una doppia pressione sul
pulsante
Ádella chiave elettronica.
Page 18 of 271
16
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

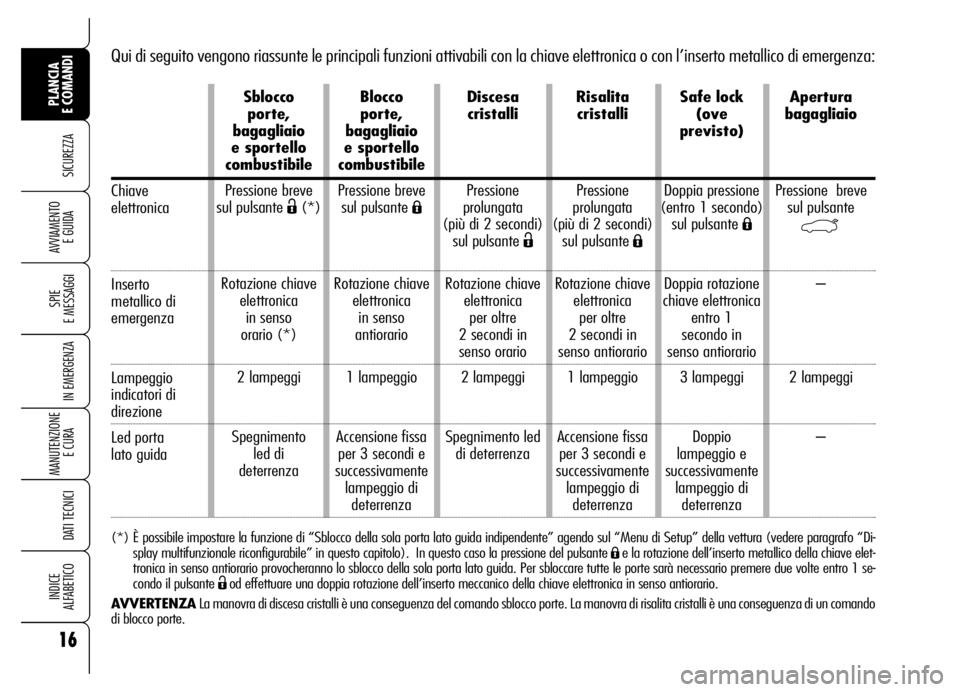

Qui di seguito vengono riassunte le principali funzioni attivabili con la chiave elettronica o con l’inserto metallico di emergenza:
(*) Èpossibile impostare la funzione di “Sblocco della sola porta lato guida indipendente” agendo sul “Menu di Setup” della vettura (vedere paragrafo “Di-
splay multifunzionale riconfigurabile” in questo capitolo). In questo caso la pressione del pulsante Áe la rotazione dell’inserto metallico della chiave elet-
tronica in senso antiorario provocheranno lo sblocco della sola porta lato guida. Per sbloccare tutte le porte sarà necessario premere due volte entro 1 se-
condo il pulsante
Ëod effettuare una doppia rotazione dell’inserto meccanico della chiave elettronica in senso antiorario.
AVVERTENZALa manovra di discesa cristalli è una conseguenza del comando sblocco porte. La manovra di risalita cristalli è una conseguenza di un comando
di blocco porte.
Chiave
elettronica
Inserto
metallico di
emergenza
Lampeggio
indicatori di
direzione
Led porta
lato guida
Sblocco
porte,
bagagliaio
e sportello
combustibile
Pressione breve
sul pulsante
Ë(*)
Rotazione chiave
elettronica
in senso
orario (*)
2 lampeggi
Spegnimento
led di
deterrenzaBlocco
porte,
bagagliaio
e sportello
combustibile
Pressione breve
sul pulsante Á
Rotazione chiave
elettronica
in senso
antiorario
1 lampeggio
Accensione fissa
per 3 secondi e
successivamente
lampeggio di
deterrenzaDiscesa
cristalli
Pressione
prolungata
(più di 2 secondi)
sul pulsante
Ë
Rotazione chiave
elettronica
per oltre
2 secondi in
senso orario
2 lampeggi
Spegnimento led
di deterrenzaRisalita
cristalli
Pressione
prolungata
(più di 2 secondi)
sul pulsante
Á
Rotazione chiave
elettronica
per oltre
2 secondi in
senso antiorario
1 lampeggio
Accensione fissa
per 3 secondi e
successivamente
lampeggio di
deterrenzaSafe lock
(ove
previsto)
Doppia pressione
(entro 1 secondo)
sul pulsante
Á
Doppia rotazione
chiave elettronica
entro 1
secondo in
senso antiorario
3 lampeggi
Doppio
lampeggio e
successivamente
lampeggio di
deterrenzaApertura
bagagliaio
Pressione breve
sul pulsante
`
–
2 lampeggi
–
Page 19 of 271
17
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

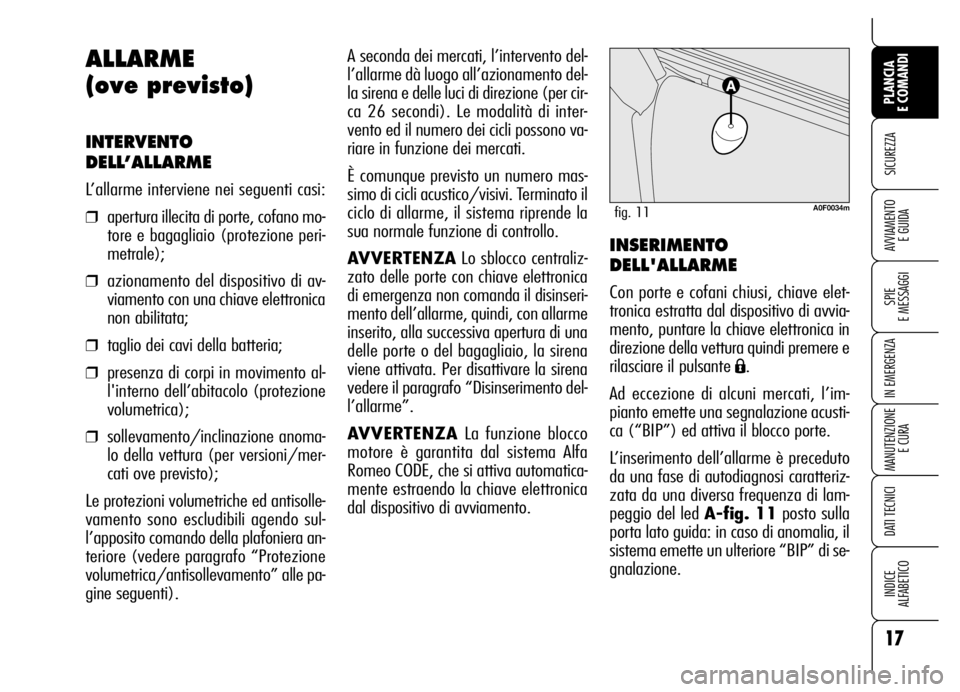

A seconda dei mercati, l’intervento del-
l’allarme dà luogo all’azionamento del-
la sirena e delle luci di direzione (per cir-
ca 26 secondi). Le modalità di inter-
vento ed il numero dei cicli possono va-
riare in funzione dei mercati.
È comunque previsto un numero mas-
simo di cicli acustico/visivi. Terminato il
ciclo di allarme, il sistema riprende la
sua normale funzione di controllo.
AVVERTENZALo sblocco centraliz-
zato delle porte con chiave elettronica
di emergenza non comanda il disinseri-
mento dell’allarme, quindi, con allarme
inserito, alla successiva apertura di una
delle porte o del bagagliaio, la sirena
viene attivata. Per disattivare la sirena
vedere il paragrafo “Disinserimento del-
l’allarme”.
AVVERTENZALa funzione blocco
motore è garantita dal sistema Alfa
Romeo CODE, che si attiva automatica-
mente estraendo la chiave elettronica
dal dispositivo di avviamento.
INSERIMENTO
DELL'ALLARME
Con porte e cofani chiusi, chiave elet-
tronica estratta dal dispositivo di avvia-
mento, puntare la chiave elettronica in
direzione della vettura quindi premere e
rilasciare il pulsante
Á.
Ad eccezione di alcuni mercati, l’im-
pianto emette una segnalazione acusti-
ca (“BIP”) ed attiva il blocco porte.
L’inserimento dell’allarme è preceduto
da una fase di autodiagnosi caratteriz-
zata da una diversa frequenza di lam-
peggio del led A-fig. 11posto sulla
porta lato guida: in caso di anomalia, il
sistema emette un ulteriore “BIP” di se-
gnalazione.
ALLARME
(ove previsto)
INTERVENTO
DELL’ALLARME
L’allarme interviene nei seguenti casi:
❒apertura illecita di porte, cofano mo-
tore e bagagliaio (protezione peri-
metrale);
❒azionamento del dispositivo di av-
viamento con una chiave elettronica
non abilitata;
❒taglio dei cavi della batteria;
❒presenza di corpi in movimento al-
l'interno dell’abitacolo (protezione
volumetrica);
❒sollevamento/inclinazione anoma-
lo della vettura (per versioni/mer-
cati ove previsto);
Le protezioni volumetriche ed antisolle-
vamento sono escludibili agendo sul-
l’apposito comando della plafoniera an-
teriore (vedere paragrafo “Protezione
volumetrica/antisollevamento” alle pa-
gine seguenti).
A0F0034mfig. 11
Page 20 of 271

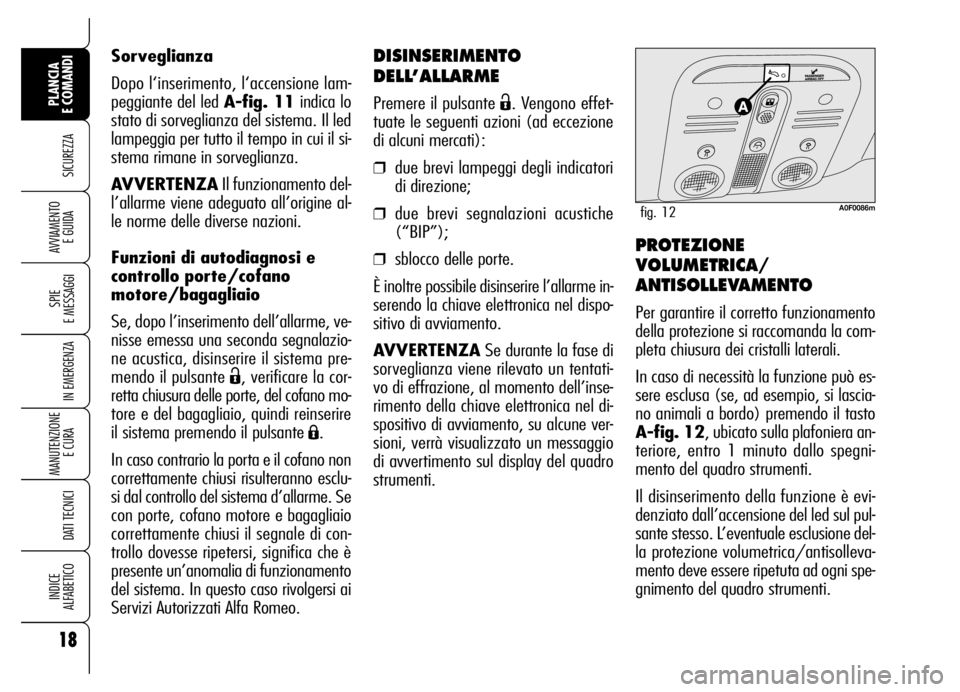

DISINSERIMENTO
DELL’ALLARME
Premere il pulsante Ë. Vengono effet-
tuate le seguenti azioni (ad eccezione
di alcuni mercati):
❒due brevi lampeggi degli indicatori
di direzione;
❒due brevi segnalazioni acustiche
(“BIP”);
❒sblocco delle porte.
È inoltre possibile disinserire l’allarme in-
serendo la chiave elettronica nel dispo-
sitivo di avviamento.
AVVERTENZASe durante la fase di
sorveglianza viene rilevato un tentati-
vo di effrazione, al momento dell’inse-
rimento della chiave elettronica nel di-
spositivo di avviamento, su alcune ver-
sioni, verrà visualizzato un messaggio
di avvertimento sul display del quadro
strumenti.PROTEZIONE
VOLUMETRICA/
ANTISOLLEVAMENTO
Per garantire il corretto funzionamento
della protezione si raccomanda la com-
pleta chiusura dei cristalli laterali.
In caso di necessità la funzione può es-
sere esclusa (se, ad esempio, si lascia-
no animali a bordo) premendo il tasto
A-fig. 12, ubicato sulla plafoniera an-
teriore, entro 1 minuto dallo spegni-
mento del quadro strumenti.
Il disinserimento della funzione è evi-
denziato dall’accensione del led sul pul-
sante stesso. L’eventuale esclusione del-
la protezione volumetrica/antisolleva-
mento deve essere ripetuta ad ogni spe-
gnimento del quadro strumenti. Sorveglianza
Dopo l‘inserimento, l‘accensione lam-
peggiante del led A-fig. 11indica lo
stato di sorveglianza del sistema. Il led
lampeggia per tutto il tempo in cui il si-
stema rimane in sorveglianza.
AVVERTENZAIl funzionamento del-
l’allarme viene adeguato all’origine al-
le norme delle diverse nazioni.
Funzioni di autodiagnosi e
controllo porte/cofano
motore/bagagliaio
Se, dopo l’inserimento dell’allarme, ve-
nisse emessa una seconda segnalazio-
ne acustica, disinserire il sistema pre-
mendo il pulsante
Ë, verificare la cor-
retta chiusura delle porte, del cofano mo-
tore e del bagagliaio, quindi reinserire
il sistema premendo il pulsante
Á.
In caso contrario la porta e il cofano non
correttamente chiusi risulteranno esclu-
si dal controllo del sistema d’allarme. Se
con porte, cofano motore e bagagliaio
correttamente chiusi il segnale di con-
trollo dovesse ripetersi, significa che è
presente un’anomalia di funzionamento
del sistema. In questo caso rivolgersi ai
Servizi Autorizzati Alfa Romeo.
18
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0086mfig. 12
