Alfa Romeo Brera/Spider 2007 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2007, Model line: Brera/Spider, Model: Alfa Romeo Brera/Spider 2007Pages: 271, PDF Dimensioni: 6.05 MB
Page 31 of 271
29
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Dalla videata standard per accedere alla navigazione premere il pulsante MENUcon pressione breve. Per navigare all’interno del
menù premere i pulsanti +o –. A vettura in movimento, per ragioni di sicurezza è possibile accedere solo al menù ridotto (imposta-
zione “Lim. velocità”). A vettura ferma è possibile accedere al menù esteso. In presenza del Sistema di Radionavigazione, è possibi-
le regolare/impostare unicamente le funzioni: “Limite Velocità”, “Regolazione sensibilità sensore crepuscolare” (ove previsto) e “Riat-
tivazione buzzer per segnalazione S.B.R.”. Le altre funzioni sono visualizzate sul display del Sistema di Radionavigazione, con cui è
possibile anche regolarle/impostarle.
fig. 22
VOL. BEEPSERVICEUSCITA MENUAUTOMAT.
ANABB.RESET TRIP B
OROLOGIO
MODO 12/24
DATA
RIPET. RADIO
BAULE IND.
SBLOC P. GUIDA
BLOC. PORTE
UNITÀ MISURA VOL. TASTI
LINGUALIM. VELOCITÀ
A0F0218i
Page 32 of 271
30
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Regolazione sensibilità
Sensore crepuscolare
(ove previsto)
(Automat. Anabb.)
Questa funzione consente di regolare
(su 3 livelli) la sensibilità del sensore
crepuscolare.
Per effettuare la regolazione, procedere
come segue:
❒premere il pulsante MENUcon pres-
sione breve: il display evidenzia il li-
vello di sensibilità precedentemente
impostato;
❒premere il pulsante +o –per ef-
fettuare la regolazione;
❒premere il pulsanteMENUcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
Modalità di azzeramento
Trip B (Reset Trip B)
Questa funzione consente di scegliere la
modalità di azzeramento (Automatica
o Manuale) del Trip B.
Per ulteriori informazioni vedere il pa-
ragrafo “Trip computer”. Limite velocità (Lim. Velocità)
Questa funzione permette di imposta-
re il limite di velocità della vettura
(km/h) (oppure mph), superato il qua-
le il guidatore viene avvisato da una se-
gnalazione acustica e visiva e da un
messaggio visualizzato sul display (ve-
dere capitolo “Spie e messaggi”).
Per impostare il limite di velocità pro-
cedere come segue:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
la scritta OFF;
❒premere il pulsante +: il display evi-
denzia la scritta ON;
❒premere il pulsante MENUcon
pressione breve quindi, mediante i
pulsanti +/–impostare la velocità
desiderata (durante l’impostazione
il valore lampeggia).
❒premere il pulsante MENU con
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.AVVERTENZAL’impostazione è pos-
sibile tra 30 e 250 km/h (oppure tra
20 e 150 mph) a seconda dell’unità
precedentemente impostata (vedere pa-
ragrafo “Unità di misura” descritto in se-
guito). Ogni pressione sul pulsante +/–
aumenta/diminuisce il valore di 5 unità.
Tenendo premuto il pulsante pulsante
+/–si ottiene l’aumento/diminuzione
veloce automatico. Quando si è vicini al
valore desiderato completate la regola-
zione con singole pressioni.
Per annullare l’impostazione:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
la scritta ON;
❒premere il pulsante –: il display evi-
denzia la scritta OFF;
❒premere il pulsante MENU con
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.

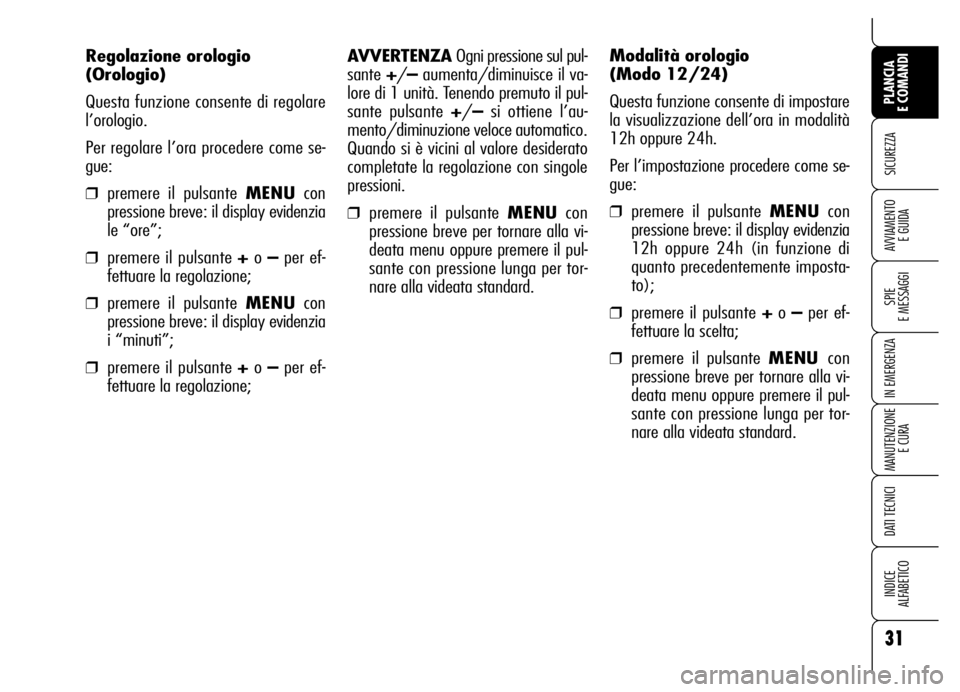

Page 33 of 271
31
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVVERTENZA Ogni pressione sul pul-
sante +/–aumenta/diminuisce il va-
lore di 1 unità. Tenendo premuto il pul-
sante pulsante +/–si ottiene l’au-
mento/diminuzione veloce automatico.
Quando si è vicini al valore desiderato
completate la regolazione con singole
pressioni.
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard. Regolazione orologio
(Orologio)
Questa funzione consente di regolare
l’orologio.
Per regolare l’ora procedere come se-
gue:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
le “ore”;
❒premere il pulsante +o –per ef-
fettuare la regolazione;
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
i “minuti”;
❒premere il pulsante +o –per ef-
fettuare la regolazione;Modalità orologio
(Modo 12/24)
Questa funzione consente di impostare
la visualizzazione dell’ora in modalità
12h oppure 24h.
Per l’impostazione procedere come se-
gue:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
12h oppure 24h (in funzione di
quanto precedentemente imposta-
to);
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENU con
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.

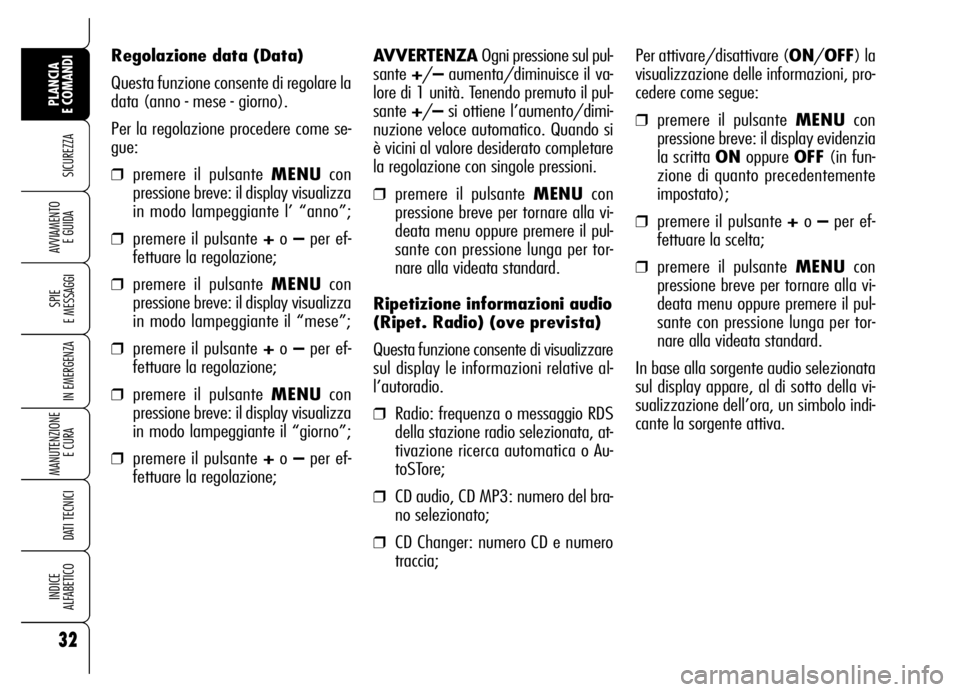

Page 34 of 271
32
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Regolazione data (Data)
Questa funzione consente di regolare la
data (anno - mese - giorno).
Per la regolazione procedere come se-
gue:
❒premere il pulsante MENUcon
pressione breve: il display visualizza
in modo lampeggiante l’ “anno”;
❒premere il pulsante +o –per ef-
fettuare la regolazione;
❒premere il pulsante MENUcon
pressione breve: il display visualizza
in modo lampeggiante il “mese”;
❒premere il pulsante +o –per ef-
fettuare la regolazione;
❒premere il pulsante MENUcon
pressione breve: il display visualizza
in modo lampeggiante il “giorno”;
❒premere il pulsante +o –per ef-
fettuare la regolazione;AVVERTENZAOgni pressione sul pul-
sante +/–aumenta/diminuisce il va-
lore di 1 unità. Tenendo premuto il pul-
sante +/–si ottiene l’aumento/dimi-
nuzione veloce automatico. Quando si
è vicini al valore desiderato completare
la regolazione con singole pressioni.
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
Ripetizione informazioni audio
(Ripet. Radio) (ove prevista)
Questa funzione consente di visualizzare
sul display le informazioni relative al-
l’autoradio.
❒Radio: frequenza o messaggio RDS
della stazione radio selezionata, at-
tivazione ricerca automatica o Au-
toSTore;
❒CD audio, CD MP3: numero del bra-
no selezionato;
❒CD Changer: numero CD e numero
traccia;Per attivare/disattivare (ON/OFF) la
visualizzazione delle informazioni, pro-
cedere come segue:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
la scritta ONoppure OFF(in fun-
zione di quanto precedentemente
impostato);
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
In base alla sorgente audio selezionata
sul display appare, al di sotto della vi-
sualizzazione dell’ora, un simbolo indi-
cante la sorgente attiva.

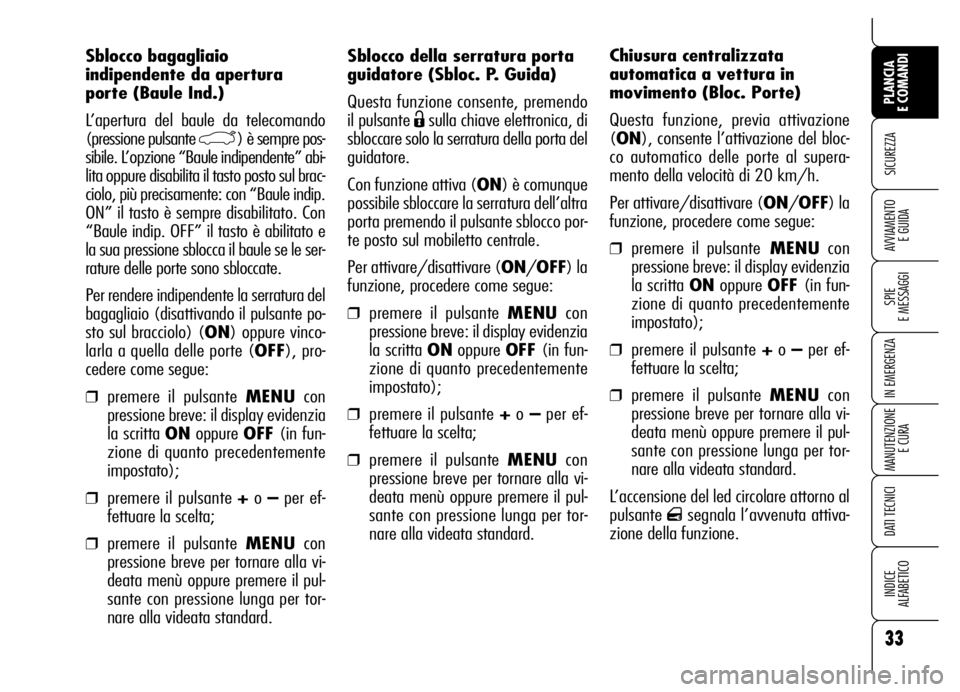

Page 35 of 271
33
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Sblocco della serratura porta
guidatore (Sbloc. P. Guida)
Questa funzione consente, premendo
il pulsante
Ësulla chiave elettronica, di
sbloccare solo la serratura della porta del
guidatore.
Con funzione attiva (ON) è comunque
possibile sbloccare la serratura dell’altra
porta premendo il pulsante sblocco por-
te posto sul mobiletto centrale.
Per attivare/disattivare (ON/OFF) la
funzione, procedere come segue:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
la scritta ONoppure OFF (in fun-
zione di quanto precedentemente
impostato);
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.Chiusura centralizzata
automatica a vettura in
movimento (Bloc. Porte)
Questa funzione, previa attivazione
(ON), consente l’attivazione del bloc-
co automatico delle porte al supera-
mento della velocità di 20 km/h.
Per attivare/disattivare (ON/OFF) la
funzione, procedere come segue:
❒premere il pulsanteMENUcon
pressione breve: il display evidenzia
la scritta ONoppure OFF (in fun-
zione di quanto precedentemente
impostato);
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
L’accensione del led circolare attorno al
pulsante
qsegnala l’avvenuta attiva-
zione della funzione. Sblocco bagagliaio
indipendente da apertura
porte (Baule Ind.)
L’apertura del baule da telecomando
(pressione pulsante
`) è sempre pos-
sibile. L’opzione “Baule indipendente” abi-
lita oppure disabilita il tasto posto sul brac-
ciolo, più precisamente: con “Baule indip.
ON” il tasto è sempre disabilitato. Con
“Baule indip. OFF” il tasto è abilitato e
la sua pressione sblocca il baule se le ser-
rature delle porte sono sbloccate.
Per rendere indipendente la serratura del
bagagliaio (disattivando il pulsante po-
sto sul bracciolo) (ON) oppure vinco-
larla a quella delle porte (OFF), pro-
cedere come segue:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
la scritta ONoppure OFF (in fun-
zione di quanto precedentemente
impostato);
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
Page 36 of 271
Consumo
Se l’unità di misura distanza imposta-
ta è km (vedere paragrafo precedente)
il display consente l’impostazione del-
l’unità di misura (l/100 km, km/l op-
pure mpg) riferita alla quantità di com-
bustibile consumato.
Se l’unità di misura distanza imposta-
ta è “mi” (vedere paragrafo preceden-
te) il display visualizzerà la quantità di
carburante consumato in “mpg”.
In questo caso l’opzione del “Menu di Se-
tup” “Unità Misura consumo” è selezio-
nabile ma bloccata sull’indicazione “mpg”.
Per impostare l’unità di misura deside-
rata, procedere come segue:
❒premere il pulsante MENUcon pres-
sione breve: il display evidenzia
“km/l” oppure “l/100 km” (in fun-
zione di quanto precedentemente im-
postato);
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.Temperatura
Questa funzione consente l’impostazio-
ne dell’unità di misura temperatura (°C
oppure °F).
Per impostare l’unità di misura deside-
rata, procedere come segue:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
°C oppure °F (in funzione di quan-
to precedentemente impostato);
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-

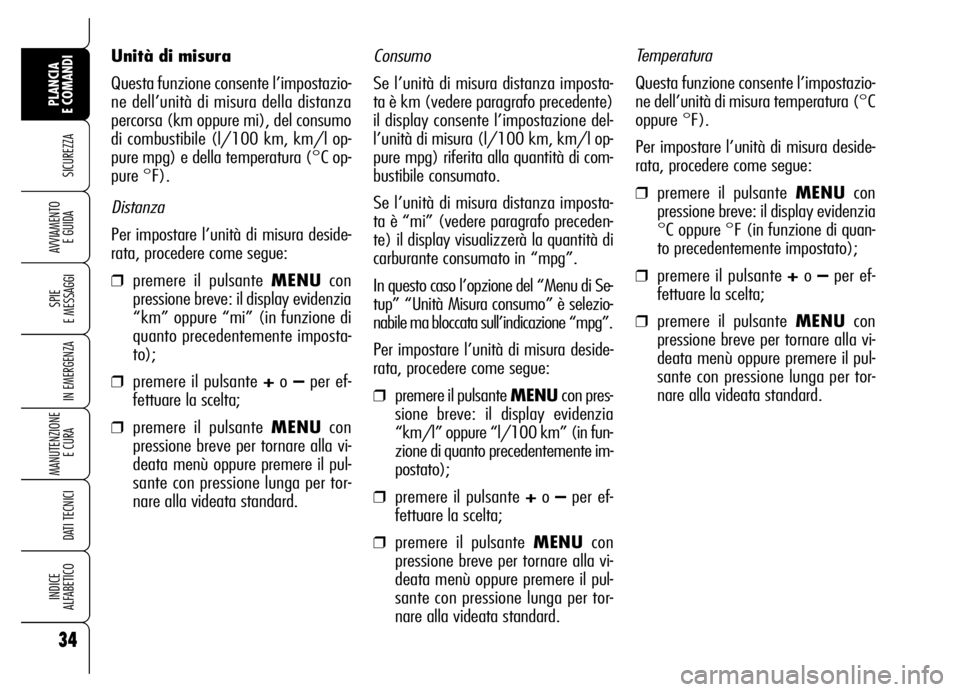

nare alla videata standard. Unità di misura
Questa funzione consente l’impostazio-
ne dell’unità di misura della distanza
percorsa (km oppure mi), del consumo
di combustibile (l/100 km, km/l op-
pure mpg) e della temperatura (°C op-
pure °F).
Distanza
Per impostare l’unità di misura deside-
rata, procedere come segue:
❒premere il pulsante MENUcon
pressione breve: il display evidenzia
“km” oppure “mi” (in funzione di
quanto precedentemente imposta-
to);
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
34
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Page 37 of 271
35
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

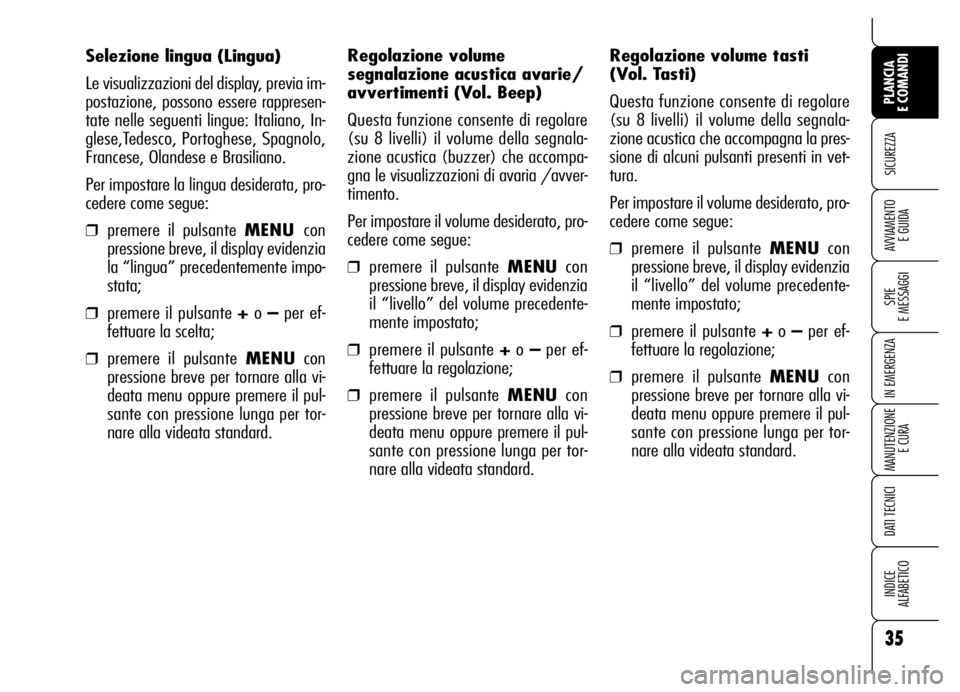

Selezione lingua (Lingua)
Le visualizzazioni del display, previa im-
postazione, possono essere rappresen-
tate nelle seguenti lingue: Italiano, In-
glese,Tedesco, Portoghese, Spagnolo,
Francese, Olandese e Brasiliano.
Per impostare la lingua desiderata, pro-
cedere come segue:
❒premere il pulsante MENU con
pressione breve, il display evidenzia
la “lingua” precedentemente impo-
stata;
❒premere il pulsante +o –per ef-
fettuare la scelta;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.Regolazione volume tasti
(Vol. Tasti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnala-
zione acustica che accompagna la pres-
sione di alcuni pulsanti presenti in vet-
tura.
Per impostare il volume desiderato, pro-
cedere come segue:
❒premere il pulsante MENUcon
pressione breve, il display evidenzia
il “livello” del volume precedente-
mente impostato;
❒premere il pulsante +o –per ef-
fettuare la regolazione;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard. Regolazione volume
segnalazione acustica avarie/
avvertimenti (Vol. Beep)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnala-
zione acustica (buzzer) che accompa-
gna le visualizzazioni di avaria /avver-
timento.
Per impostare il volume desiderato, pro-
cedere come segue:
❒premere il pulsante MENUcon
pressione breve, il display evidenzia
il “livello” del volume precedente-
mente impostato;
❒premere il pulsante +o –per ef-
fettuare la regolazione;
❒premere il pulsante MENUcon
pressione breve per tornare alla vi-
deata menu oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
Page 38 of 271
sarà in km o miglia a seconda dell’im-
postazione effettuata nell’unità misura.
Quando la manutenzione programmata
(“tagliando”) è prossima alla scadenza
prevista, inserendo la chiave elettronica
nel dispositivo di avviamento, sul display
apparirà un messaggio seguito dal nu-
mero di chilometri/miglia mancanti al-
la manutenzione della vettura. Rivolgersi
ai Servizi Autorizzati Alfa Romeo che
provvederanno, oltre alle operazioni di
manutenzione previste dal Piano di ma-
nutenzione programmata o dal Piano di
ispezione annuale, all’azzeramento di
tale visualizzazione (reset).
Riattivazione buzzer
per segnalazione S.B.R.
(Seat Belt Reminder)
(Beep Cint.)
Questa funzione è visualizzata dal di-
splay solo dopo l’avvenuta disattivazio-
ne del sistema da parte dei Servizi Au-
torizzati Alfa Romeo.
Uscita Menu
Selezionando questa voce si ritorna al-
la videata standard.ILLUMINAZIONE
CONTAGIRI/STRUMENTI
DI BORDO (NIGHT PANEL)
Questa funzione consente di attivare/di-
sattivare (ON/OFF) l’illuminazione del
contagiri e degli strumenti di bordo. La fun-
zione è attivabile (solo con chiave elet-
tronica inserita nel dispositivo di avvia-
mento, luci esterne accese, e sensore pre-
sente nel tachimetro in condizioni di scar-
sa luminosità esterna), premendo con
pressione lunga il pulsante –. Quando la
funzione è attiva sul display appare un
messaggio di avvertimento. Una volta at-
tivata, la funzione NIGHT PANELè di-
sattivabile agendo nel seguente modo:
❒tramite una pressione lunga del pul-
sante +(anche con luci esterne
spente);
❒estraendo la chiave elettronica dal
dispositivo di avviamento.
Quando la funzione è disattiva, sul display
appare un messaggio di avvertimento.
I messaggi rimangono visualizzati sul di-
splay per alcuni secondi, dopodiché
scompaiono. Per interrompere anzi-
tempo la visualizzazione premere con
pressione breve il pulsante MENU. Manutenzione programmata
(Service)
Questa funzione consente di visualizzare
le indicazioni relative alle scadenze, chi-
lometriche, dei tagliandi di manuten-
zione.
Per consultare tali indicazioni procedere
come segue:
❒premere il pulsante MENUcon
pressione breve: il display visualizza
la scadenza in km oppure mi in fun-
zione di quanto precedentemente
impostato (vedere paragrafo “Unità
di misura”);
❒premere il pulsante MENU con
pressione breve per tornare alla vi-
deata menù oppure premere il pul-
sante con pressione lunga per tor-
nare alla videata standard.
AVVERTENZAIl Piano di Manuten-
zione Programmata prevede la manu-
tenzione della vettura ogni 30.000 km
(oppure 18.000 mi); questa visualiz-
zazione appare automaticamente, con
chiave elettronica inserita nel dispositi-
vo di avviamento, a partire da 2.000
km (oppure 1.240 mi) dalla scadenza
della manutenzione. La visualizzazione
36
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Page 39 of 271
37
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Reset TRIP B
Fine missione parziale
Inizio nuova missione parziale
Fine missione parziale
Inizio nuova
missione parziale
Reset TRIP B
Fine missione parziale
Inizio nuova
missione parziale Reset GENERAL TRIP
Fine missione completa
Inizio nuova missioneReset GENERAL TRIP
Fine missione completa
Inizio nuova missione
Fine missione parziale
Inizio nuova
missione parziale Reset TRIP B
Reset TRIP B TRIP B
TRIP B
TRIP B GENERAL TRIP
˙
˙
˙
˙˙
˙
˙ ˙
fig. 23

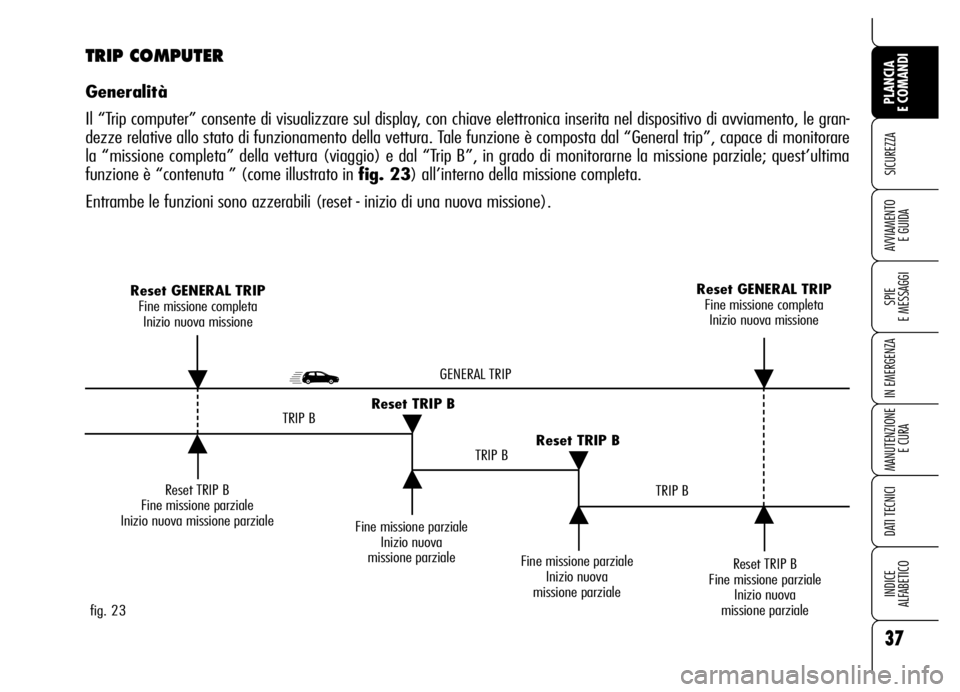

TRIP COMPUTER
Generalità
Il “Trip computer” consente di visualizzare sul display, con chiave elettronica inserita nel dispositivo di avviamento, le gran-
dezze relative allo stato di funzionamento della vettura. Tale funzione è composta dal “General trip”, capace di monitorare
la “missione completa” della vettura (viaggio) e dal “Trip B”, in grado di monitorarne la missione parziale; quest’ultima
funzione è “contenuta ” (come illustrato in fig. 23) all’interno della missione completa.
Entrambe le funzioni sono azzerabili (reset - inizio di una nuova missione).
Page 40 of 271
38
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

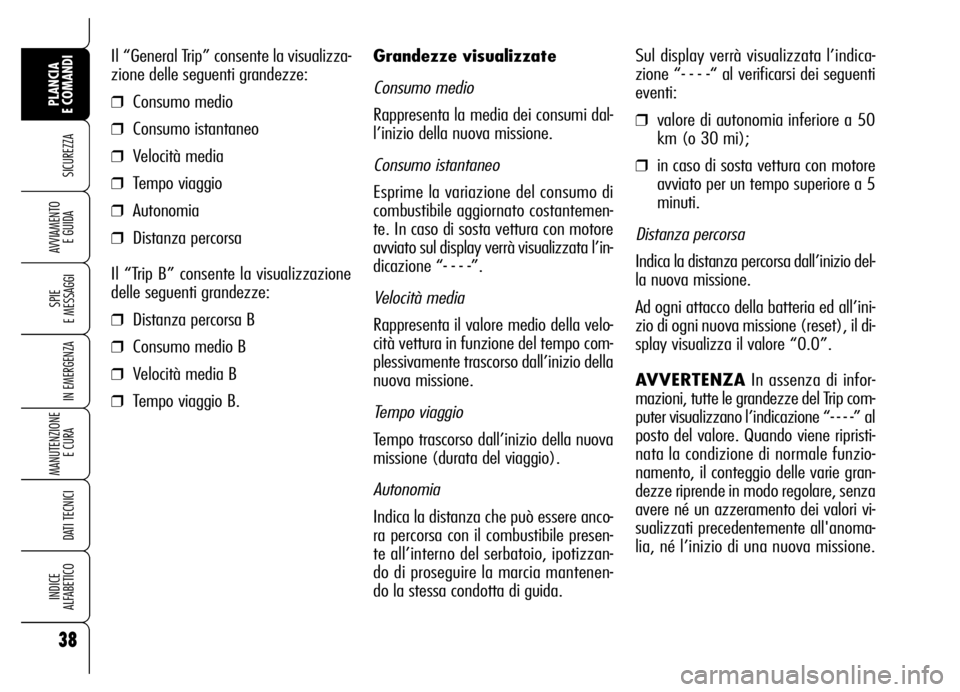

Grandezze visualizzate
Consumo medio
Rappresenta la media dei consumi dal-
l’inizio della nuova missione.
Consumo istantaneo
Esprime la variazione del consumo di
combustibile aggiornato costantemen-
te. In caso di sosta vettura con motore
avviato sul display verrà visualizzata l’in-
dicazione “- - - -”.
Velocità media
Rappresenta il valore medio della velo-
cità vettura in funzione del tempo com-
plessivamente trascorso dall’inizio della
nuova missione.
Tempo viaggio
Tempo trascorso dall’inizio della nuova
missione (durata del viaggio).
Autonomia
Indica la distanza che può essere anco-
ra percorsa con il combustibile presen-
te all’interno del serbatoio, ipotizzan-
do di proseguire la marcia mantenen-
do la stessa condotta di guida.Sul display verrà visualizzata l’indica-
zione “- - - -“ al verificarsi dei seguenti
eventi:
❒valore di autonomia inferiore a 50
km (o 30 mi);
❒in caso di sosta vettura con motore
avviato per un tempo superiore a 5
minuti.
Distanza percorsa
Indica la distanza percorsa dall’inizio del-
la nuova missione.
Ad ogni attacco della batteria ed all’ini-
zio di ogni nuova missione (reset), il di-
splay visualizza il valore “0.0”.
AVVERTENZAIn assenza di infor-
mazioni, tutte le grandezze del Trip com-
puter visualizzano l’indicazione “- - - -” al
posto del valore. Quando viene ripristi-
nata la condizione di normale funzio-
namento, il conteggio delle varie gran-
dezze riprende in modo regolare, senza
avere né un azzeramento dei valori vi-
sualizzati precedentemente all'anoma-
lia, né l’inizio di una nuova missione. Il “General Trip” consente la visualizza-
zione delle seguenti grandezze:
❒Consumo medio
❒Consumo istantaneo
❒Velocità media
❒Tempo viaggio
❒Autonomia
❒Distanza percorsa
Il “Trip B” consente la visualizzazione
delle seguenti grandezze:
❒Distanza percorsa B
❒Consumo medio B
❒Velocità media B
❒Tempo viaggio B.
