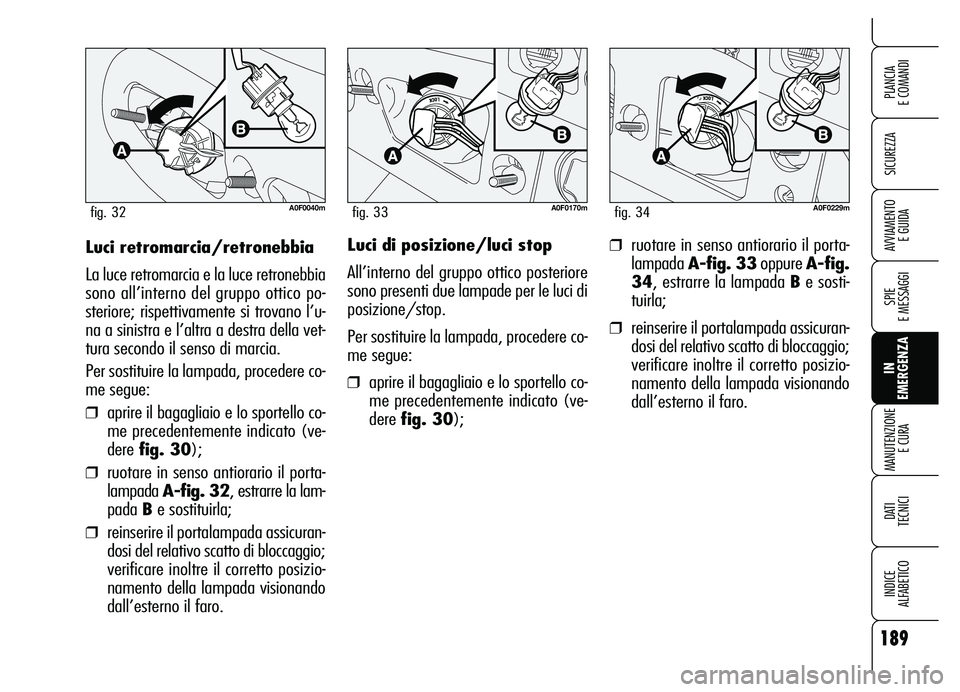

E GUIDALuci retromarcia/retronebbia
La luce retromarcia e la luce retronebbia
sono all’interno del gruppo ottico po-
steriore; rispettivamente si trovano l’u-
na a sinistra e l’altra a destra della vet-
tura secondo il senso di marcia.
Per sostituire la lampada, procedere co-
me segue:
❒aprire il bagagliaio e lo sportello co-
me precedentemente indicato (ve-
dere fig. 30);
❒ruotare in senso antiorario il porta-
lampada A-fig. 32, estrarre la lam-
pada Be sostituirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posizio-
namento della lampada visionando
dall’esterno il faro.
A0F0040mfig. 32A0F0229mfig. 34
Luci di posizione/luci stop
All’interno del gruppo ottico posteriore
sono presenti due lampade per le luci di
posizione/stop.
Per sostituire la lampada, procedere co-
me segue:
❒aprire il bagagliaio e lo sportello co-
me precedentemente indicato (ve-
dere fig. 30);
A0F0170mfig. 33
❒ruotare in senso antiorario il porta-
lampada A-fig. 33oppure A-fig.
34, estrarre la lampada Be sosti-
tuirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posizio-
namento della lampada visionando
dall’esterno il faro.

190
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

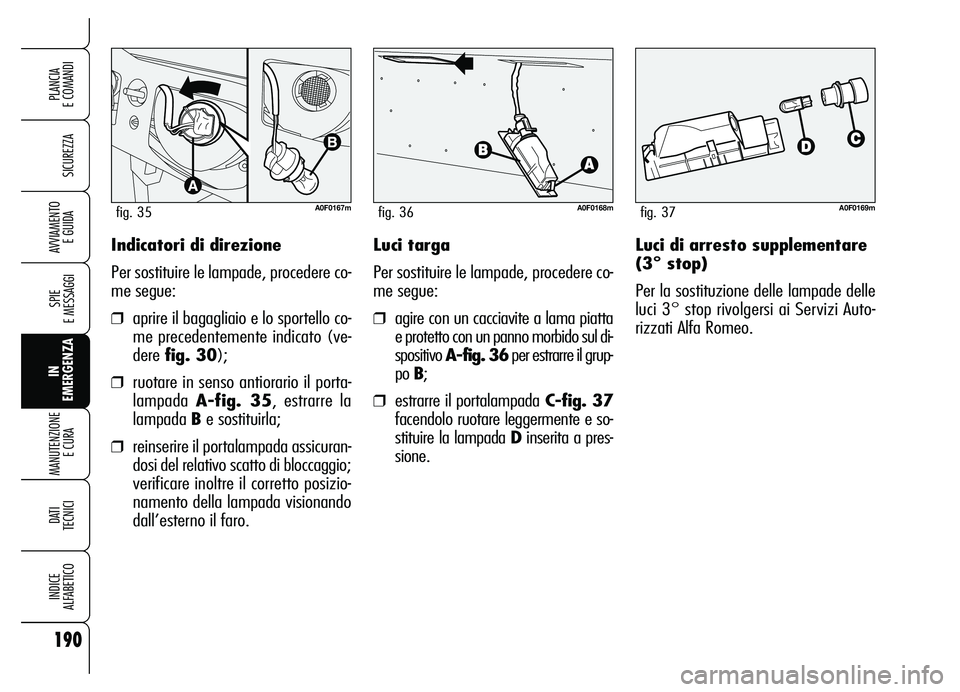

E GUIDAIndicatori di direzione
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio e lo sportello co-
me precedentemente indicato (ve-
dere fig. 30);
❒ruotare in senso antiorario il porta-
lampada A-fig. 35, estrarre la
lampada Be sostituirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posizio-
namento della lampada visionando
dall’esterno il faro.
A0F0167mfig. 35
Luci di arresto supplementare
(3° stop)
Per la sostituzione delle lampade delle
luci 3° stop rivolgersi ai Servizi Auto-
rizzati Alfa Romeo. Luci targa
Per sostituire le lampade, procedere co-
me segue:
❒agire con un cacciavite a lama piatta
e protetto con un panno morbido sul di-
spositivo A-fig. 36per estrarre il grup-
po B;
❒estrarre il portalampadaC-fig. 37
facendolo ruotare leggermente e so-
stituire la lampada Dinserita a pres-
sione.
A0F0168mfig. 36A0F0169mfig. 37

191
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada”.
PLAFONIERA ANTERIORE
Per sostituire la lampada rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.PLAFONIERE SPECCHIETTO
DI CORTESIA
Per sostituire una lampada procedere co-
me segue:
❒aprire la copertura A-fig. 38dello
specchietto;
❒estrarre il trasparente B-fig. 39fa-
cendo leva nel punto indicato dalla
freccia;
❒sollevare delicatamente il portalam-
pada Cdalla relativa sede, estrarre la
lampada inserita a pressione e sosti-
tuirla;
❒riposizionare correttamente il porta-
lampada Cnella relativa sede;
❒rimontare il trasparente Binserendo-
lo nella sua corretta posizione prima
da un lato e quindi premendo sull’al-
tro lato fino ad avvertire lo scatto di
bloccaggio.
A0F0118mfig. 38A0F0252mfig. 39

192
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA❒richiudere la protezione B-fig. 41
sulla plafonieraA-fig. 40;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
co.

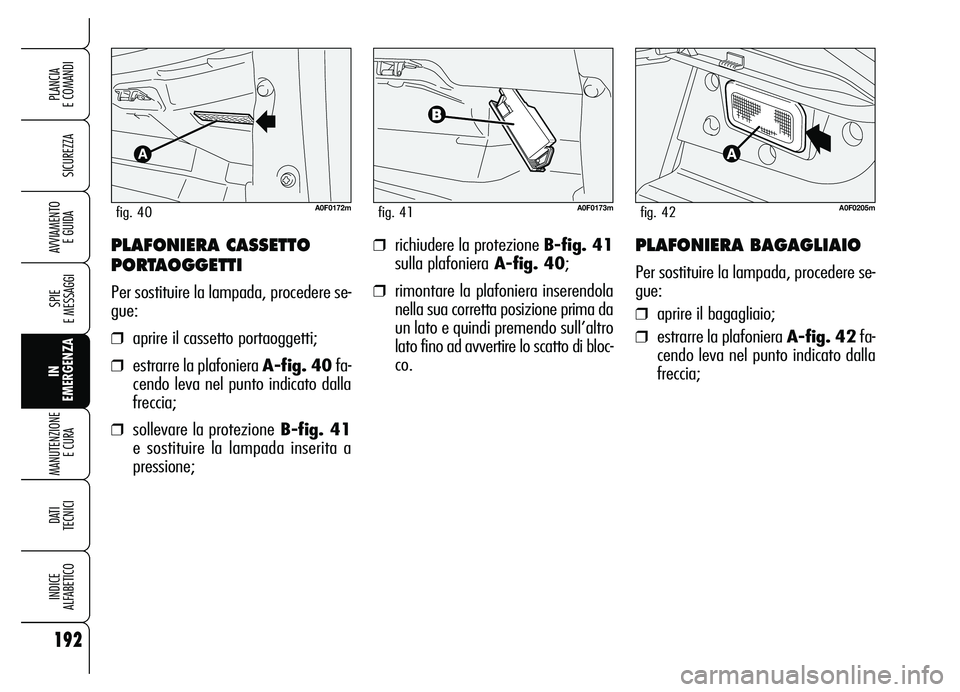

PLAFONIERA CASSETTO
PORTAOGGETTI
Per sostituire la lampada, procedere se-
gue:
❒aprire il cassetto portaoggetti;
❒estrarre la plafoniera A-fig. 40fa-
cendo leva nel punto indicato dalla
freccia;
❒sollevare la protezioneB-fig. 41
e sostituire la lampada inserita a
pressione;
A0F0172mfig. 40A0F0173mfig. 41
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 42fa-
cendo leva nel punto indicato dalla
freccia;
A0F0205mfig. 42

193
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0204mfig. 43
❒aprire il coperchio di protezione B-
fig. 43 e sostituire la lampada svin-
colandola dai contatti laterali accer-
tandosi che la nuova lampada risul-
ti correttamente bloccata tra i con-
tatti stessi;
❒richiudere il coperchio di protezione B;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.

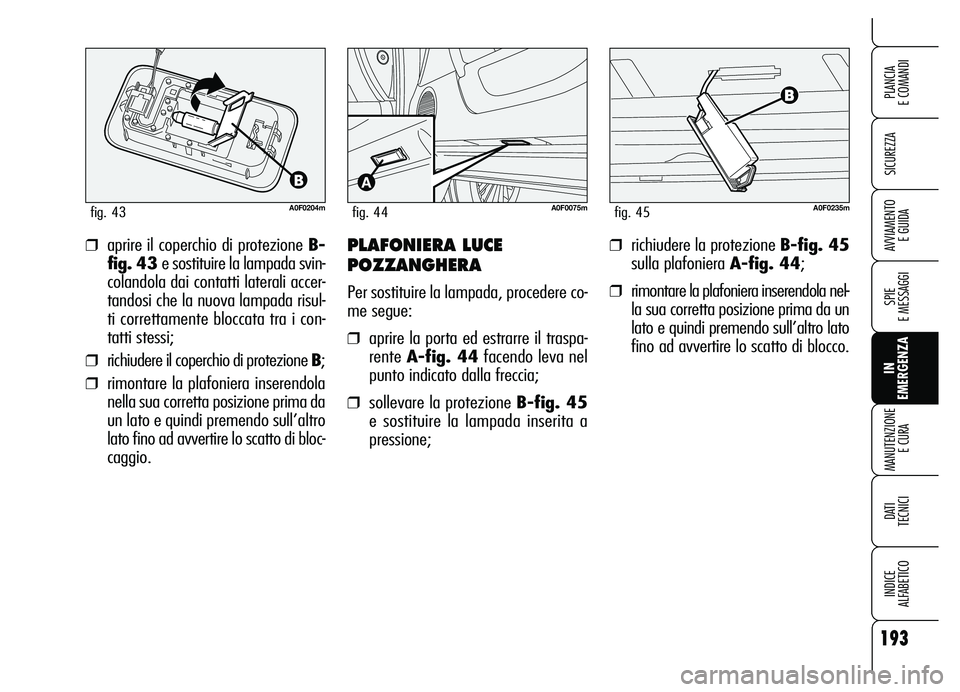

PLAFONIERA LUCE
POZZANGHERA
Per sostituire la lampada, procedere co-
me segue:
❒aprire la porta ed estrarre il traspa-
rente A-fig. 44facendo leva nel
punto indicato dalla freccia;
❒sollevare la protezione B-fig. 45
e sostituire la lampada inserita a
pressione;
A0F0075mfig. 44
❒richiudere la protezione B-fig. 45
sulla plafoniera A-fig. 44;
❒rimontare la plafoniera inserendola nel-
la sua corretta posizione prima da un
lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di blocco.
A0F0235mfig. 45

194
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0119mfig. 46
Non sostituire mai un
fusibile guasto con fili
metallici o altro mate-
riale di recupero.
Non sostituire in alcun
caso un fusibile con un
altro avente amperaggio su-
periore; pericolo di incendio.
ATTENZIONE
Se un fusibile generale
di protezione (MEGA-
FUSE, MAXI-FUSE) interviene
rivolgersi ai Servizi Autorizzati
Alfa Romeo. Prima di sostitui-
re un fusibile, accertarsi di
aver tolto la chiave dal dispo-
sitivo di avviamento e di aver
spento e/o disinserito tutti gli
utilizzatori.
ATTENZIONE
Nel caso il fusibile do-
vesse ulteriormente in-
terrompersi, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
ATTENZIONE

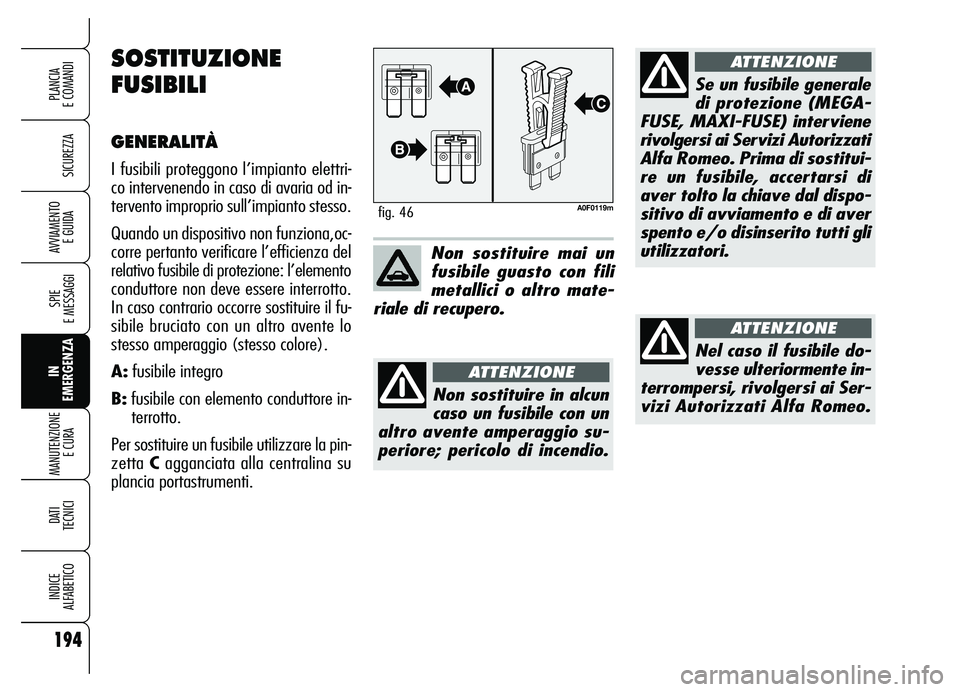

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettri-
co intervenendo in caso di avaria od in-
tervento improprio sull’impianto stesso.
Quando un dispositivo non funziona,oc-
corre pertanto verificare l’efficienza del
relativo fusibile di protezione: l’elemento
conduttore non deve essere interrotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
A:fusibile integro
B:fusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zetta Cagganciata alla centralina su
plancia portastrumenti.

195
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

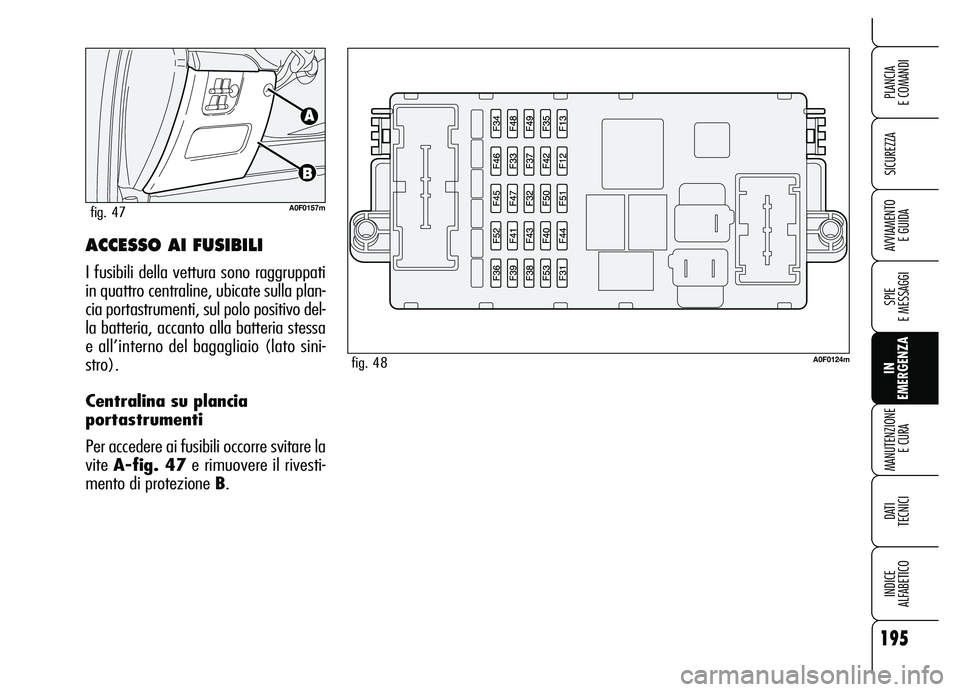

E GUIDAACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati
in quattro centraline, ubicate sulla plan-
cia portastrumenti, sul polo positivo del-
la batteria, accanto alla batteria stessa
e all’interno del bagagliaio (lato sini-
stro).
Centralina su plancia
portastrumenti
Per accedere ai fusibili occorre svitare la
vite A-fig. 47e rimuovere il rivesti-
mento di protezione B.
A0F0157mfig. 47
A0F0124mfig. 48

196
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

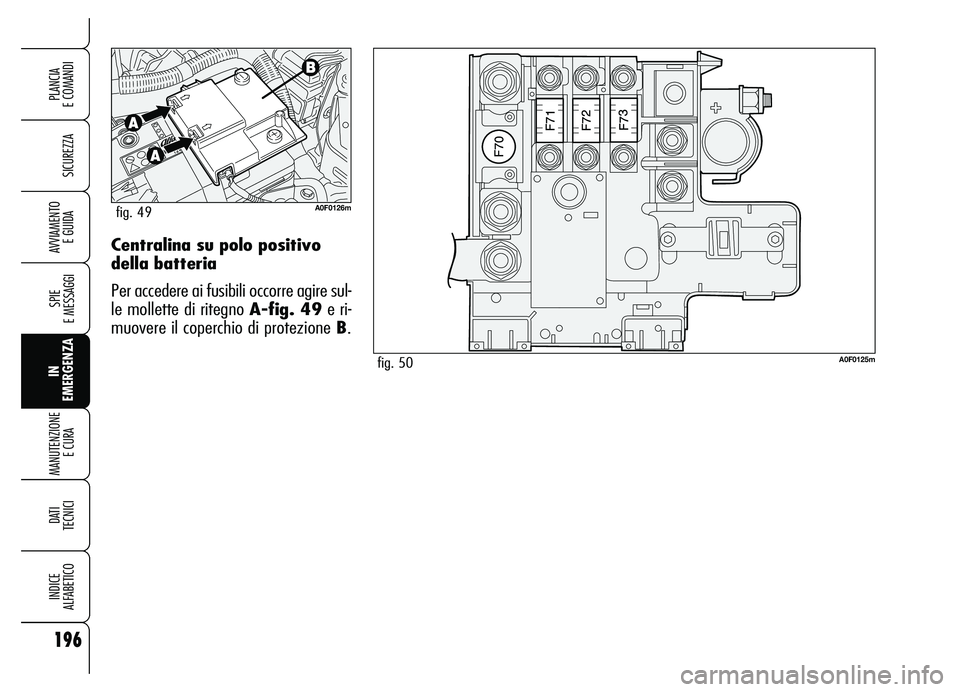

E GUIDACentralina su polo positivo
della batteria
Per accedere ai fusibili occorre agire sul-
le mollette di ritegno A-fig. 49e ri-
muovere il coperchio di protezione B.
A0F0126mfig. 49
A0F0125mfig. 50

197
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

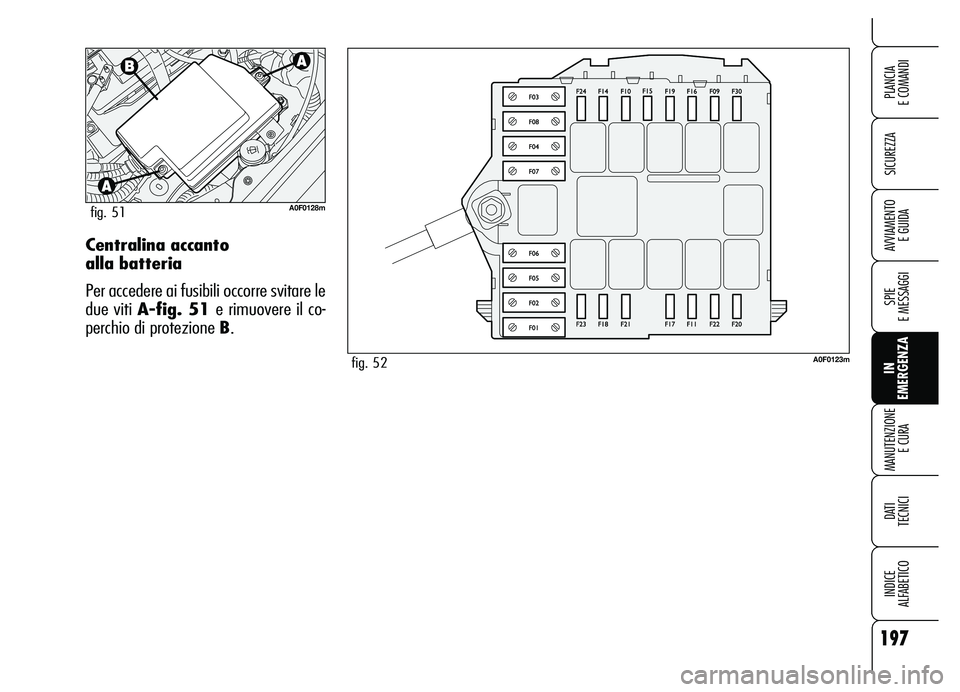

E GUIDACentralina accanto
alla batteria
Per accedere ai fusibili occorre svitare le
due viti A-fig. 51 e rimuovere il co-
perchio di protezione B.
A0F0128mfig. 51
A0F0123mfig. 52

198
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

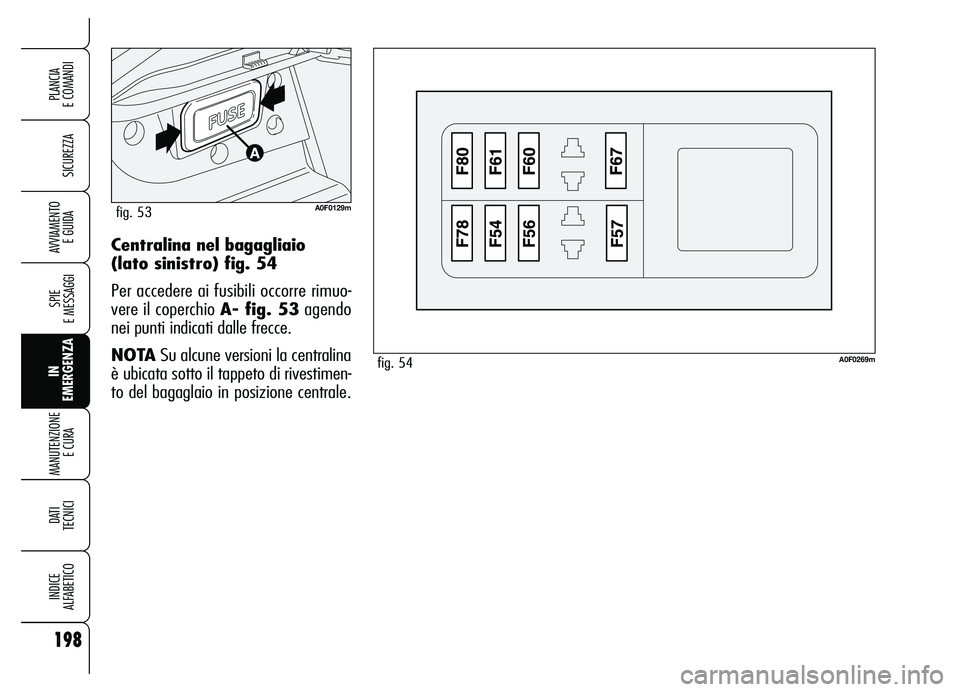

E GUIDACentralina nel bagagliaio
(lato sinistro) fig. 54
Per accedere ai fusibili occorre rimuo-
vere il coperchio A- fig. 53agendo
nei punti indicati dalle frecce.
NOTASu alcune versioni la centralina
è ubicata sotto il tappeto di rivestimen-
to del bagaglaio in posizione centrale.
A0F0129mfig. 53
A0F0269mfig. 54
