fuse Alfa Romeo Brera/Spider 2007 Manual de Empleo y Cuidado (in Spanish)

194
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0F0119mfig. 46
No sustituya nunca un
fusible fundido por hilos
de metal ni ningún otro
material recuperado.
No sustituya nunca un
fusible por otro de am-
peraje superior: peligro de in-
cendio.
ADVERTENCIA
Si un fusible de protec-
ción general (MEGA-
FUSE, MAXI-FUSE) interviene,
acuda a los Servicios Autori-
zados Alfa Romeo. Antes de
sustituir un fusible, controle de
haber quitado la llave electró-
nica del conmutador de arran-
que y que todos los dispositi-
vos estén apagados y/o de-
sactivados.
ADVERTENCIA
En caso de que el fusi-
ble vuelva a fundirse,
acuda a los Servicios Autori-
zados Alfa Romeo.
ADVERTENCIA
HAY QUE SUSTITUIR
UN FUSIBLE
GENERALIDADES
Los fusibles protegen la instalación eléc-
trica interviniendo en caso de avería o a
causa de una intervención incorrecta en
la instalación.
Por lo tanto, cuando un dispositivo de-
je de funcionar, controle el estado del
fusible de protección: el filamento no de-
be estar cortado. En caso contrario, sus-
tituya el fusible fundido por otro con el
mismo amperaje (del mismo color).
A:fusible en buen estado
B:fusible con filamento cortado.
Para sustituir un fusible, utilice la pinza
Cque está enganchada en la centrali-
ta del salpicadero.

199
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

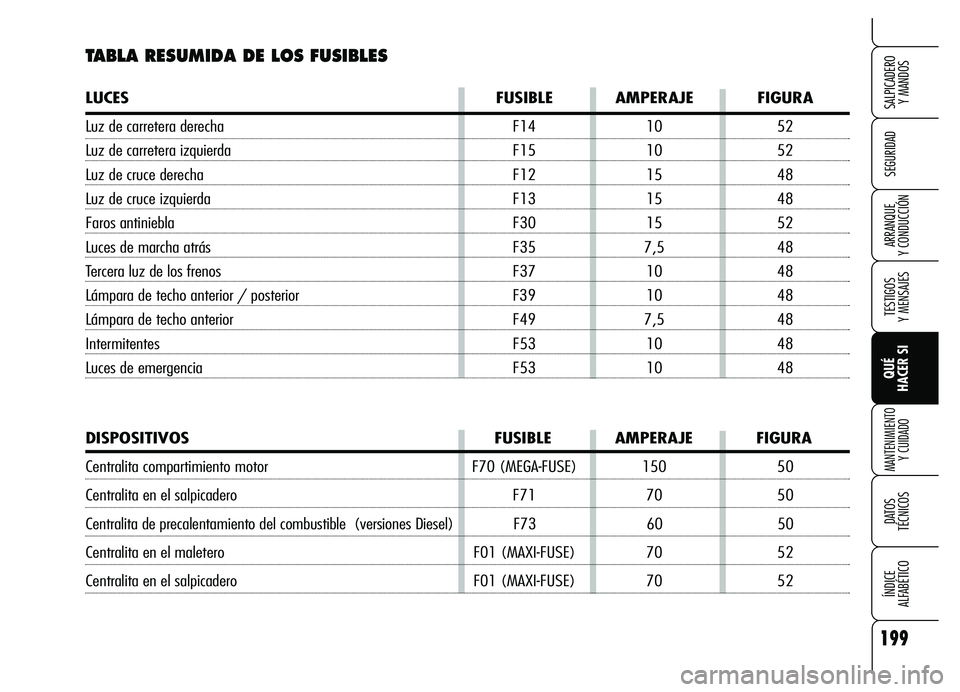

TABLA RESUMIDA DE LOS FUSIBLES
LUCES FUSIBLE AMPERAJE FIGURA
Luz de carretera derecha F14 10 52
Luz de carretera izquierda F15 10 52
Luz de cruce derecha F12 15 48
Luz de cruce izquierda F13 15 48
Faros antiniebla F30 15 52
Luces de marcha atrás F35 7,5 48
Tercera luz de los frenos F37 10 48
Lámpara de techo anterior / posterior F39 10 48
Lámpara de techo anterior F49 7,5 48
Intermitentes F53 10 48
Luces de emergencia F53 10 48
DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Centralita compartimiento motor F70 (MEGA-FUSE) 150 50
Centralita en el salpicadero F71 70 50
Centralita de precalentamiento del combustible (versiones Diesel) F73 60 50
Centralita en el maletero F01 (MAXI-FUSE) 70 52
Centralita en el salpicadero F01 (MAXI-FUSE) 70 52

200
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
DISPOSITIVOS FUSIBILE AMPERAJE FIGURA
Electroventilador para la climatización F02 (MAXI-FUSE) 40 52
Bloqueo de la dirección eléctrica F03 (MAXI-FUSE) 20 52
Nodo de frenos (bomba) F04 (MAXI-FUSE) 40 52
Nodo de frenos (electroválvula) F05 (MAXI-FUSE) 40 52
Electroventilador del radiador (baja velocidad) F06 (MAXI-FUSE) 40 52
Electroventilador del radiador (alta velocidad) F07 (MAXI-FUSE) 50 52
Lavafaros F09 20 52
Claxon F10 15 52
Servicios secundarios varios de la inyección electrónica F11 15 52
+ INT para sistema de inyección electrónica F16 7,5 52
Servicios primarios varios de la inyección electrónica F17 10 52
Nodo control del motor F18 15 52
Compresor de la climatización F19 7,5 52
Calefacción para el parabrisas F20 20 52
Alimentación de la bomba combustible F21 20 52
Bobinas de encendido/inyectores (versiones de gasolina) F22 15 52
Servicios primarios de la inyección electrónica (versiones Diesel) F22 20 52
Alimentación del equipo de radio/Sistema de radionavegación F23 15 52
Nodo Body Computer Bobina relé lavafaros F31 7,5 48
Nodo puerta del conductor/nodo puerta del pasajero/
conmutador de arranque F32 15 48
Disponible F33 – 48
Disponible F34 – 48
