179
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ

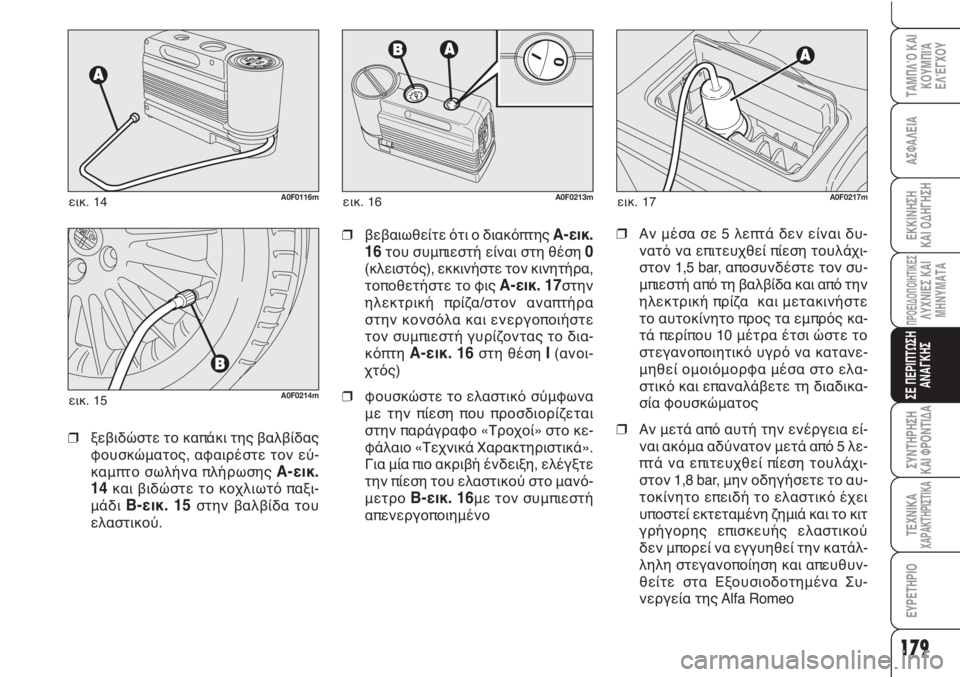

ΚΑΙ ΟΔΗΓΗΣΗ❒Αν μέσα σε 5 λεπτά δεν είναι δυ-
νατό να επιτευχθεί πίεση τουλάχι-
στον 1,5 bar, αποσυνδέστε τον συ-
μπιεστή από τη βαλβίδα και από την
ηλεκτρική πρίζα και μετακινήστε
το αυτοκίνητο προς τα εμπρός κα-
τά περίπου 10 μέτρα έτσι ώστε το
στεγανοποιητικό υγρό να κατανε-
μηθεί ομοιόμορφα μέσα στο ελα-
στικό και επαναλάβετε τη διαδικα-
σία φουσκώματος
❒Αν μετά από αυτή την ενέργεια εί-
ναι ακόμα αδύνατον μετά από 5 λε-
πτά να επιτευχθεί πίεση τουλάχι-
στον 1,8 bar, μην οδηγήσετε το αυ-
τοκίνητο επειδή το ελαστικό έχει
υποστεί εκτεταμένη ζημιά και το κιτ
γρήγορης επισκευής ελαστικού
δεν μπορεί να εγγυηθεί την κατάλ-
ληλη στεγανοποίηση και απευθυν-
θείτε στα Εξουσιοδοτημένα Συ-
νεργεία της Alfa Romeo❒ξεβιδώστε το καπάκι της βαλβίδας
φουσκώματος, αφαιρέστε τον εύ-
καμπτο σωλήνα πλήρωσης
A-εικ.
14
και βιδώστε το κοχλιωτό παξι-
μάδι
B-εικ. 15στην βαλβίδα του
ελαστικού.
❒βεβαιωθείτε ότι ο διακόπτης Α-εικ.
16
του συμπιεστή είναι στη θέση 0
(κλειστός), εκκινήστε τον κινητήρα,
τοποθετήστε το φις
A-εικ. 17στην
ηλεκτρική πρίζα/στον αναπτήρα
στην κονσόλα και ενεργοποιήστε
τον συμπιεστή γυρίζοντας το δια-
κόπτη
A-εικ. 16στη θέση I(ανοι-
χτός)
❒φουσκώστε το ελαστικό σύμφωνα
με την πίεση που προσδιορίζεται
στην παράγραφο «Τροχοί» στο κε-
φάλαιο «Τεχνικά Χαρακτηριστικά».
Για μία πιο ακριβή ένδειξη, ελέγξτε
την πίεση του ελαστικού στο μανό-
μετρο
B-εικ. 16με τον συμπιεστή
απενεργοποιημένο
A0F0116mεικ. 14
A0F0214mεικ. 15
A0F0213mεικ. 16A0F0217mεικ. 17

180
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ

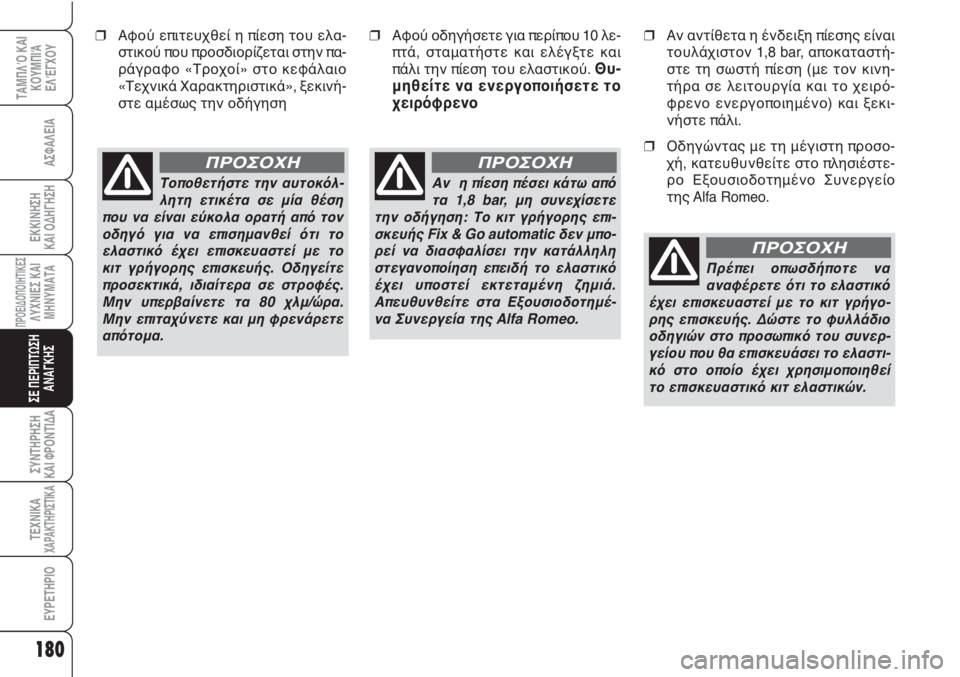

❒Αφού επιτευχθεί η πίεση του ελα-
στικού που προσδιορίζεται στην πα-
ράγραφο «Τροχοί» στο κεφάλαιο
«Τεχνικά Χαρακτηριστικά», ξεκινή-
στε αμέσως την οδήγηση
Τοποθετήστε την αυτοκόλ-
λητη ετικέτα σε μία θέση
που να είναι εύκολα ορατή από τον
οδηγό για να επισημανθεί ότι το
ελαστικό έχει επισκευαστεί με το
κιτ γρήγορης επισκευής. Οδηγείτε
προσεκτικά, ιδιαίτερα σε στροφές.
Μην υπερβαίνετε τα 80 χλμ/ώρα.
Μην επιταχύνετε και μη φρενάρετε
απότομα.
ΠΡΟΣΟΧΗ
Πρέπει οπωσδήποτε να
αναφέρετε ότι το ελαστικό
έχει επισκευαστεί με το κιτ γρήγο-
ρης επισκευής. Δώστε το φυλλάδιο
οδηγιών στο προσωπικό του συνερ-
γείου που θα επισκευάσει το ελαστι-
κό στο οποίο έχει χρησιμοποιηθεί
το επισκευαστικό κιτ ελαστικών.
ΠΡΟΣΟΧΗ
Αν η πίεση πέσει κάτω από
τα 1,8 bar, μη συνεχίσετε
την οδήγηση: Το κιτ γρήγορης επι-
σκευής Fix & Go automatic δεν μπο-
ρεί να διασφαλίσει την κατάλληλη
στεγανοποίηση επειδή το ελαστικό
έχει υποστεί εκτεταμένη ζημιά.
Απευθυνθείτε στα Εξουσιοδοτημέ-
να Συνεργεία της Alfa Romeo.
ΠΡΟΣΟΧΗ
❒Αφού οδηγήσετε για περίπου 10 λε-
πτά, σταματήστε και ελέγξτε και
πάλι την πίεση του ελαστικού.
Θυ-
μηθείτε να ενεργοποιήσετε το
χειρόφρενο
❒Αν αντίθετα η ένδειξη πίεσης είναι
τουλάχιστον 1,8 bar, αποκαταστή-
στε τη σωστή πίεση (με τον κινη-
τήρα σε λειτουργία και το χειρό-
φρενο ενεργοποιημένο) και ξεκι-
νήστε πάλι.
❒Οδηγώντας με τη μέγιστη προσο-
χή, κατευθυνθείτε στο πλησιέστε-
ρο Εξουσιοδοτημένο Συνεργείο
της Alfa Romeo.

181
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
A0F0215mεικ. 18A0F0216mεικ. 19

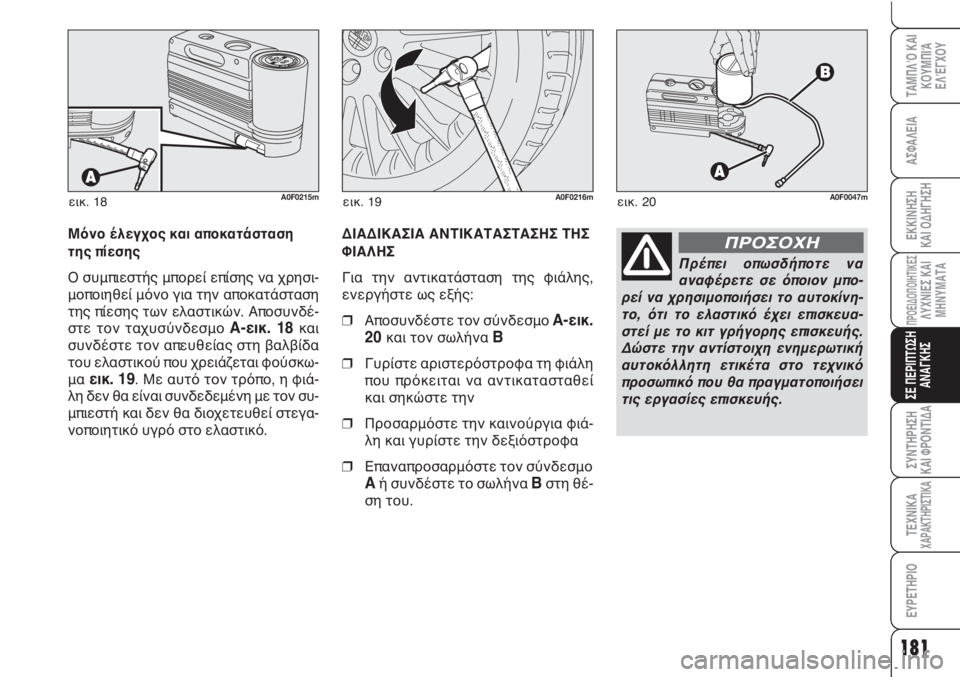

Μόνο έλεγχος και αποκατάσταση
της πίεσης
Ο συμπιεστής μπορεί επίσης να χρησι-
μοποιηθεί μόνο για την αποκατάσταση
της πίεσης των ελαστικών. Αποσυνδέ-
στε τον ταχυσύνδεσμο
A-εικ. 18και
συνδέστε τον απευθείας στη βαλβίδα
του ελαστικού που χρειάζεται φούσκω-
μα
εικ. 19. Με αυτό τον τρόπο, η φιά-
λη δεν θα είναι συνδεδεμένη με τον συ-
μπιεστή και δεν θα διοχετευθεί στεγα-
νοποιητικό υγρό στο ελαστικό.
A0F0047mεικ. 20
Πρέπει οπωσδήποτε να
αναφέρετε σε όποιον μπο-
ρεί να χρησιμοποιήσει το αυτοκίνη-
το, ότι το ελαστικό έχει επισκευα-
στεί με το κιτ γρήγορης επισκευής.
Δώστε την αντίστοιχη ενημερωτική
αυτοκόλλητη ετικέτα στο τεχνικό
προσωπικό που θα πραγματοποιήσει
τις εργασίες επισκευής.
ΠΡΟΣΟΧΗΔΙΑΔΙΚΑΣΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ ΤΗΣ
ΦΙΑΛΗΣ
Για την αντικατάσταση της φιάλης,
ενεργήστε ως εξής:
❒Αποσυνδέστε τον σύνδεσμο A-εικ.
20
και τον σωλήνα B
❒Γυρίστε αριστερόστροφα τη φιάλη
που πρόκειται να αντικατασταθεί
και σηκώστε την
❒Προσαρμόστε την καινούργια φιά-
λη και γυρίστε την δεξιόστροφα
❒Επαναπροσαρμόστε τον σύνδεσμο
Aή συνδέστε το σωλήνα Bστη θέ-
ση του.

182
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ

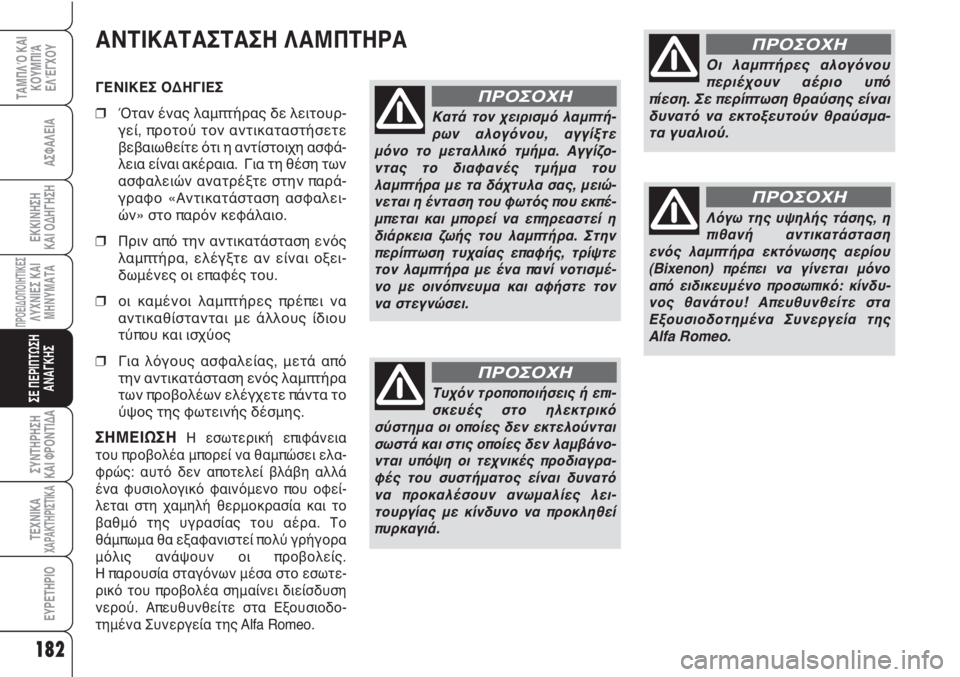

ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒Όταν ένας λαμπτήρας δε λειτουρ-
γεί, προτού τον αντικαταστήσετε
βεβαιωθείτε ότι η αντίστοιχη ασφά-
λεια είναι ακέραια. Για τη θέση των
ασφαλειών ανατρέξτε στην παρά-
γραφο «Αντικατάσταση ασφαλει-
ών» στο παρόν κεφάλαιο.
❒Πριν από την αντικατάσταση ενός
λαμπτήρα, ελέγξτε αν είναι οξει-
δωμένες οι επαφές του.
❒οι καμένοι λαμπτήρες πρέπει να
αντικαθίστανται με άλλους ίδιου
τύπου και ισχύος
❒Για λόγους ασφαλείας, μετά από
την αντικατάσταση ενός λαμπτήρα
των προβολέων ελέγχετε πάντα το
ύψος της φωτεινής δέσμης.
ΣΗΜΕΙΩΣΗΗ εσωτερική επιφάνεια
του προβολέα μπορεί να θαμπώσει ελα-
φρώς: αυτό δεν αποτελεί βλάβη αλλά
ένα φυσιολογικό φαινόμενο που οφεί-
λεται στη χαμηλή θερμοκρασία και το
βαθμό της υγρασίας του αέρα. Το
θάμπωμα θα εξαφανιστεί πολύ γρήγορα
μόλις ανάψουν οι προβολείς.
Η παρουσία σταγόνων μέσα στο εσωτε-
ρικό του προβολέα σημαίνει διείσδυση
νερού. Απευθυνθείτε στα Εξουσιοδο-
τημένα Συνεργεία της Alfa Romeo.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΑ
Τυχόν τροποποιήσεις ή επι-
σκευές στο ηλεκτρικό
σύστημα οι οποίες δεν εκτελούνται
σωστά και στις οποίες δεν λαμβάνο-
νται υπόψη οι τεχνικές προδιαγρα-
φές του συστήματος είναι δυνατό
να προκαλέσουν ανωμαλίες λει-
τουργίας με κίνδυνο να προκληθεί
πυρκαγιά.
ΠΡΟΣΟΧΗ
Λόγω της υψηλής τάσης, η
πιθανή αντικατάσταση
ενός λαμπτήρα εκτόνωσης αερίου
(Bixenon) πρέπει να γίνεται μόνο
από ειδικευμένο προσωπικό: κίνδυ-
νος θανάτου! Απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της
Alfa Romeo.
ΠΡΟΣΟΧΗ
Οι λαμπτήρες αλογόνου
περιέχουν αέριο υπό
πίεση. Σε περίπτωση θραύσης είναι
δυνατό να εκτοξευτούν θραύσμα-
τα γυαλιού.
ΠΡΟΣΟΧΗ
Κατά τον χειρισμό λαμπτή-
ρων αλογόνου, αγγίξτε
μόνο το μεταλλικό τμήμα. Αγγίζο-
ντας το διαφανές τμήμα του
λαμπτήρα με τα δάχτυλα σας, μειώ-
νεται η ένταση του φωτός που εκπέ-
μπεται και μπορεί να επηρεαστεί η
διάρκεια ζωής του λαμπτήρα. Στην
περίπτωση τυχαίας επαφής, τρίψτε
τον λαμπτήρα με ένα πανί νοτισμέ-
νο με οινόπνευμα και αφήστε τον
να στεγνώσει.
ΠΡΟΣΟΧΗ

183
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗB Λαμπτήρες τύπου μπαγιονέ-
τας:
για να αφαιρεθούν από το
αντίστοιχο ντουί, πιέστε τον
λαμπτήρα, γυρίστε τον αριστερό-
στροφα και στη συνέχεια, αφαι-
ρέστε τον.
C Κυλινδρικοί λαμπτήρες:Για
να αφαιρεθούν, αποσυνδέστε
τους από τις αντίστοιχες επαφές.
D-E Λαμπτήρες αλογόνου: για να
αφαιρεθεί ο λαμπτήρας αφαιρέ-
στε το κλιπ συγκράτησης από
την αντίστοιχη βάση.
F Λαμπτήρες εκτόνωσης αερί-
ου (Bixenon)
.

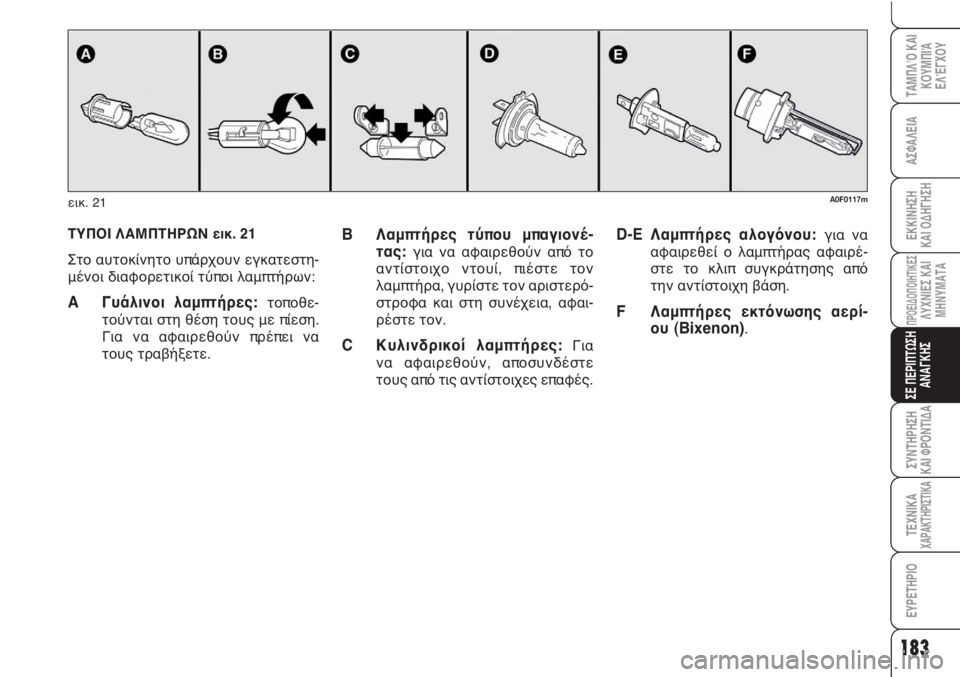

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ εικ. 21
Στο αυτοκίνητο υπάρχουν εγκατεστη-
μένοι διαφορετικοί τύποι λαμπτήρων:
A Γυάλινοι λαμπτήρες: τοποθε-
τούνται στη θέση τους με πίεση.
Για να αφαιρεθούν πρέπει να
τους τραβήξετε.
A0F0117mεικ. 21

184
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ

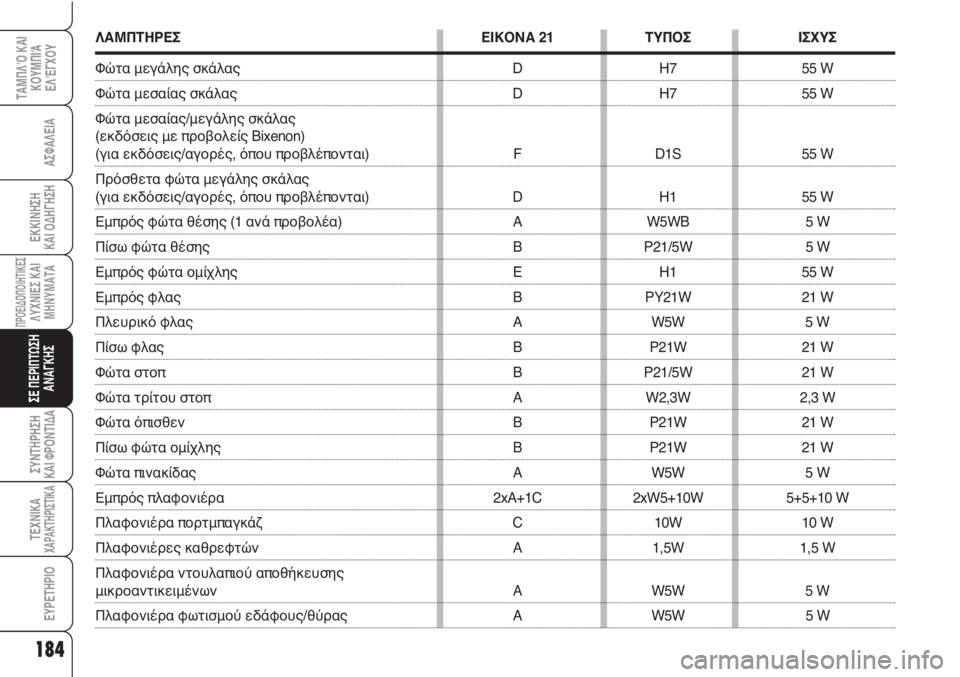

ΛΑΜΠΤΗΡΕΣ ΕΙΚΟΝΑ 21 ΤΥΠΟΣ ΙΣΧΥΣ
Φώτα μεγάλης σκάλας D H7 55 W
Φώτα μεσαίας σκάλας D H7 55 W
Φώτα μεσαίας/μεγάλης σκάλας
(εκδόσεις με προβολείς Bixenon)
(για εκδόσεις/αγορές, όπου προβλέπονται) F D1S 55 W
Πρόσθετα φώτα μεγάλης σκάλας
(για εκδόσεις/αγορές, όπου προβλέπονται) D H1 55 W
Εμπρός φώτα θέσης (1 ανά προβολέα) A W5WB 5 W
Πίσω φώτα θέσης B P21/5W 5 W
Εμπρός φώτα ομίχλης E H1 55 W
Εμπρός φλας B PY21W 21 W
Πλευρικό φλας A W5W 5 W
Πίσω φλας B P21W 21 W
Φώτα στοπ B P21/5W 21 W
Φώτα τρίτου στοπ A W2,3W 2,3 W
Φώτα όπισθεν B P21W 21 W
Πίσω φώτα ομίχλης B P21W 21 W
Φώτα πινακίδας A W5W 5 W
Εμπρός πλαφονιέρα 2xA+1C 2xW5+10W 5+5+10 W
Πλαφονιέρα πορτμπαγκάζ C 10W 10 W
Πλαφονιέρες καθρεφτών A 1,5W 1,5 W
Πλαφονιέρα ντουλαπιού αποθήκευσης
μικροαντικειμένων A W5W 5 W
Πλαφονιέρα φωτισμού εδάφους/θύρας A W5W 5 W

185
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
Φώτα μεγάλης σκάλας
(λαμπτήρες αλογόνου)
Για την αντικατάσταση του λαμπτήρα,
ενεργήστε ως εξής:
❒Γυρίστε αριστερόστροφα το κά-
λυμμα
Α-εικ. 22
❒Αποσυνδέστε τον ηλεκτρικό συν-
δετήρα
A-εικ. 23
❒Ελευθερώστε τον ασφαλιστικό σφι-
γκτήρα του λαμπτήρα
B.

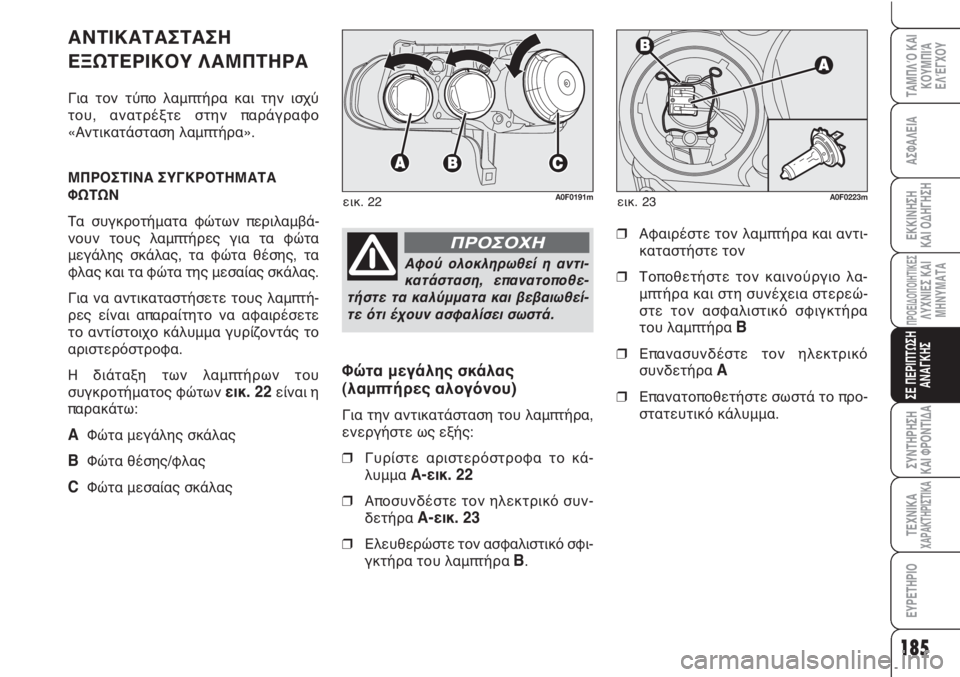

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Για τον τύπο λαμπτήρα και την ισχύ
του, ανατρέξτε στην παράγραφο
«Αντικατάσταση λαμπτήρα».
ΜΠΡΟΣΤΙΝΑ ΣΥΓΚΡΟΤΗΜΑΤΑ
ΦΩΤΩΝ
Τα συγκροτήματα φώτων περιλαμβά-
νουν τους λαμπτήρες για τα φώτα
μεγάλης σκάλας, τα φώτα θέσης, τα
φλας και τα φώτα της μεσαίας σκάλας.
Για να αντικαταστήσετε τους λαμπτή-
ρες είναι απαραίτητο να αφαιρέσετε
το αντίστοιχο κάλυμμα γυρίζοντάς το
αριστερόστροφα.
Η διάταξη των λαμπτήρων του
συγκροτήματος φώτων
εικ. 22είναι η
παρακάτω:
AΦώτα μεγάλης σκάλας
BΦώτα θέσης/φλας
CΦώτα μεσαίας σκάλας
A0F0191mεικ. 22
Αφού ολοκληρωθεί η αντι-
κατάσταση, επανατοποθε-
τήστε τα καλύμματα και βεβαιωθεί-
τε ότι έχουν ασφαλίσει σωστά.
ΠΡΟΣΟΧΗ
A0F0223mεικ. 23
❒Αφαιρέστε τον λαμπτήρα και αντι-
καταστήστε τον
❒Τοποθετήστε τον καινούργιο λα-
μπτήρα και στη συνέχεια στερεώ-
στε τον ασφαλιστικό σφιγκτήρα
του λαμπτήρα
B
❒Επανασυνδέστε τον ηλεκτρικό
συνδετήρα
A
❒Επανατοποθετήστε σωστά το προ-
στατευτικό κάλυμμα.

186
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ

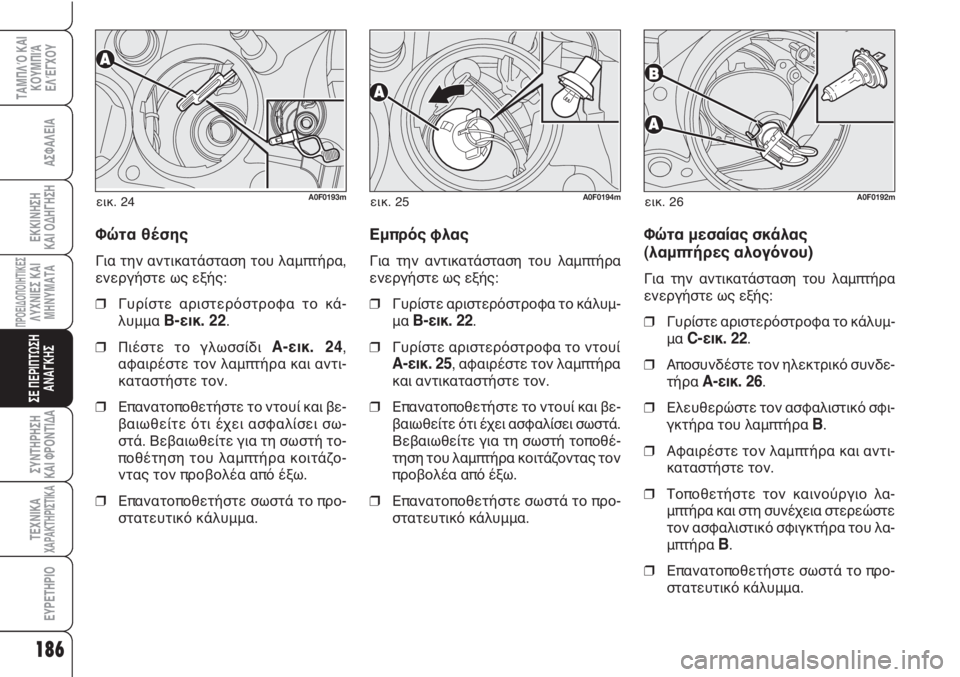

ΚΑΙ ΟΔΗΓΗΣΗΦώτα θέσης
Για την αντικατάσταση του λαμπτήρα,
ενεργήστε ως εξής:
❒Γυρίστε αριστερόστροφα το κά-
λυμμα
Β-εικ. 22.
❒Πιέστε το γλωσσίδι A-εικ. 24,
αφαιρέστε τον λαμπτήρα και αντι-
καταστήστε τον.
❒Επανατοποθετήστε το ντουί και βε-
βαιωθείτε ότι έχει ασφαλίσει σω-
στά. Βεβαιωθείτε για τη σωστή το-
ποθέτηση του λαμπτήρα κοιτάζο-
ντας τον προβολέα από έξω.
❒Επανατοποθετήστε σωστά το προ-
στατευτικό κάλυμμα.
A0F0193mεικ. 24A0F0194mεικ. 25A0F0192mεικ. 26
Εμπρός φλας
Για την αντικατάσταση του λαμπτήρα
ενεργήστε ως εξής:
❒Γυρίστε αριστερόστροφα το κάλυμ-
μα
Β-εικ. 22.
❒Γυρίστε αριστερόστροφα το ντουί
A-εικ. 25, αφαιρέστε τον λαμπτήρα
και αντικαταστήστε τον.
❒Επανατοποθετήστε το ντουί και βε-
βαιωθείτε ότι έχει ασφαλίσει σωστά.
Βεβαιωθείτε για τη σωστή τοποθέ-
τηση του λαμπτήρα κοιτάζοντας τον
προβολέα από έξω.
❒Επανατοποθετήστε σωστά το προ-
στατευτικό κάλυμμα.
Φώτα μεσαίας σκάλας
(λαμπτήρες αλογόνου)
Για την αντικατάσταση του λαμπτήρα
ενεργήστε ως εξής:
❒Γυρίστε αριστερόστροφα το κάλυμ-
μα
C-εικ. 22.
❒Αποσυνδέστε τον ηλεκτρικό συνδε-
τήρα
A-εικ. 26.
❒Ελευθερώστε τον ασφαλιστικό σφι-
γκτήρα του λαμπτήρα
B.
❒Αφαιρέστε τον λαμπτήρα και αντι-
καταστήστε τον.
❒Τοποθετήστε τον καινούργιο λα-
μπτήρα και στη συνέχεια στερεώστε
τον ασφαλιστικό σφιγκτήρα του λα-
μπτήρα
B.
❒Επανατοποθετήστε σωστά το προ-
στατευτικό κάλυμμα.

187
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ

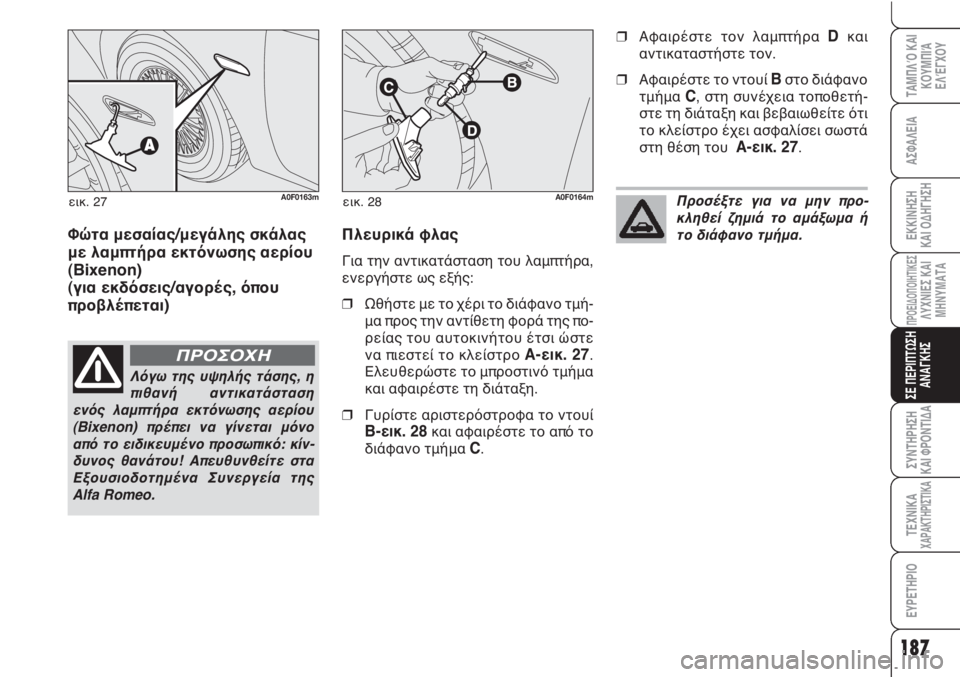

ΚΑΙ ΟΔΗΓΗΣΗΠλευρικά φλας
Για την αντικατάσταση του λαμπτήρα,
ενεργήστε ως εξής:
❒Ωθήστε με το χέρι το διάφανο τμή-
μα προς την αντίθετη φορά της πο-
ρείας του αυτοκινήτου έτσι ώστε
να πιεστεί το κλείστρο
A-εικ. 27.
Ελευθερώστε το μπροστινό τμήμα
και αφαιρέστε τη διάταξη.
❒Γυρίστε αριστερόστροφα το ντουί
B-εικ. 28και αφαιρέστε το από το
διάφανο τμήμα
C.
A0F0163mεικ. 27A0F0164mεικ. 28Προσέξτε για να μην προ-
κληθεί ζημιά το αμάξωμα ή
το διάφανο τμήμα.
Λόγω της υψηλής τάσης, η
πιθανή αντικατάσταση
ενός λαμπτήρα εκτόνωσης αερίου
(Bixenon) πρέπει να γίνεται μόνο
από το ειδικευμένο προσωπικό: κίν-
δυνος θανάτου! Απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της
Alfa Romeo.
ΠΡΟΣΟΧΗ
Φώτα μεσαίας/μεγάλης σκάλας
με λαμπτήρα εκτόνωσης αερίου
(Bixenon)
(για εκδόσεις/αγορές, όπου
προβλέπεται)
❒Αφαιρέστε τον λαμπτήρα Dκαι
αντικαταστήστε τον.
❒Αφαιρέστε το ντουί Bστο διάφανο
τμήμα
C, στη συνέχεια τοποθετή-
στε τη διάταξη και βεβαιωθείτε ότι
το κλείστρο έχει ασφαλίσει σωστά
στη θέση του
A-εικ. 27.

188
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ

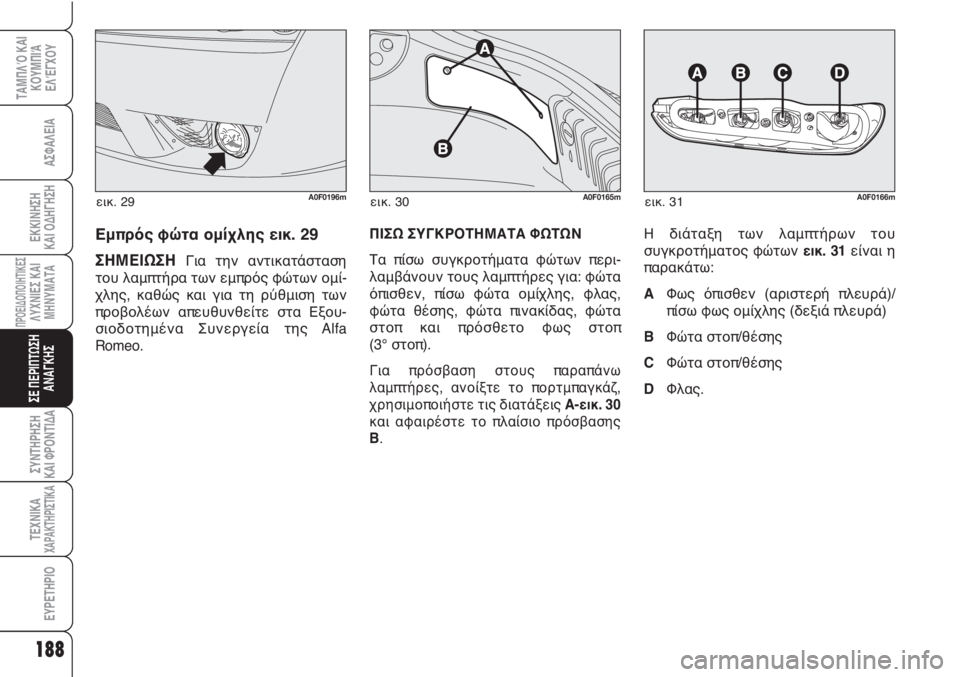

ΚΑΙ ΟΔΗΓΗΣΗΠΙΣΩ ΣΥΓΚΡΟΤΗΜΑΤΑ ΦΩΤΩΝ
Τα πίσω συγκροτήματα φώτων περι-
λαμβάνουν τους λαμπτήρες για: φώτα
όπισθεν, πίσω φώτα ομίχλης, φλας,
φώτα θέσης, φώτα πινακίδας, φώτα
στοπ και πρόσθετο φως στοπ
(3° στοπ).
Για πρόσβαση στους παραπάνω
λαμπτήρες, ανοίξτε το πορτμπαγκάζ,
χρησιμοποιήστε τις διατάξεις A-εικ. 30
και αφαιρέστε το πλαίσιο πρόσβασης
B.
A0F0165mεικ. 30A0F0166mεικ. 31
Η διάταξη των λαμπτήρων του
συγκροτήματος φώτων εικ. 31είναι η
παρακάτω:
A Φως όπισθεν (αριστερή πλευρά)/
πίσω φως ομίχλης (δεξιά πλευρά)
BΦώτα στοπ/θέσης
C Φώτα στοπ/θέσης
D Φλας.
A0F0196mεικ. 29
Εμπρός φώτα ομίχλης εικ. 29
ΣΗΜΕΙΩΣΗΓια την αντικατάσταση
του λαμπτήρα των εμπρός φώτων ομί-
χλης, καθώς και για τη ρύθμιση των
προβολέων απευθυνθείτε στα Εξου-
σιοδοτημένα Συνεργεία της Alfa
Romeo.
