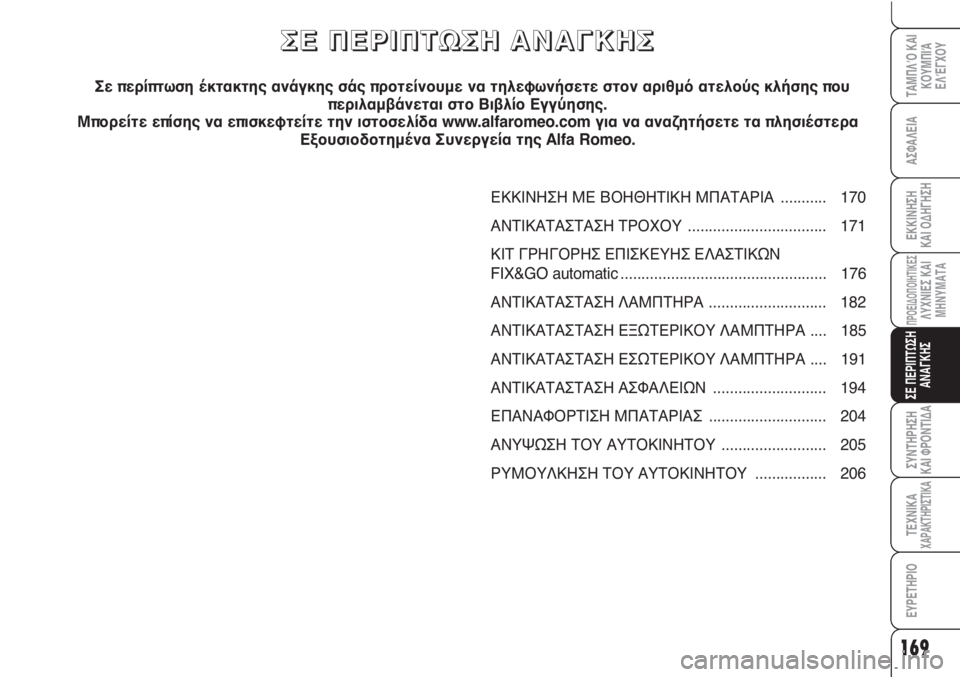

ΕΚΚΙΝΗΣΗ ΜΕ ΒΟΗΘΗΤΙΚΗ ΜΠΑΤΑΡΙΑ ........... 170
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΡΟΧΟΥ ................................. 171
ΚΙΤ ΓΡΗΓΟΡΗΣ ΕΠΙΣΚΕΥΗΣ ΕΛΑΣΤΙΚΩΝ
FIX&GO automatic ................................................. 176
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΑ ............................ 182
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ .... 185
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ .... 191
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ ........................... 194
ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ ............................ 204
ΑΝΥΨΩΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ......................... 205
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ................. 206 Σε περίπτωση έκτακτης ανάγκης σάς προτείνουμε να τηλεφωνήσετε στον αριθμό ατελούς κλήσης που
περιλαμβάνεται στο Βιβλίο Εγγύησης.
Μπορείτε επίσης να επισκεφτείτε την ιστοσελίδα www.alfaromeo.com για να αναζητήσετε τα πλησιέστερα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.

170
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΗΜΕΙΩΣΗΜη συνδέετε απευθείας
τους αρνητικούς ακροδέκτες των δύο
μπαταριών: ενδέχεται να δημιουργη-
θούν σπινθήρες και να αναφλεγθεί το
εύφλεκτο αέριο που μπορεί να εκλυ-
θεί από την μπαταρία. Αν η βοηθητική
μπαταρία είναι τοποθετημένη σε ένα
άλλο αυτοκίνητο, πρέπει να αποφευ-
χθεί η τυχαία επαφή μεταξύ μεταλλι-
κών τμημάτων των δύο αυτοκινήτων.
ΕΚΚΙΝΗΣΗ ΜΕ
ΒΟΗΘΗΤΙΚΗ ΜΠΑΤΑΡΙΑ
Αν έχει αποφορτιστεί η μπαταρία, ο
κινητήρας μπορεί να τεθεί σε λειτουρ-
γία χρησιμοποιώντας μία άλλη μπατα-
ρία με την ίδια χωρητικότητα ή λίγο
μεγαλύτερη από την αποφορτισμένη.
Για την εκκίνηση, ενεργήστε ως εξής
εικ. 1:
❒συνδέστε τους θετικούς ακροδέ-
κτες (σημάδι
+κοντά στον ακροδέ-
κτη) των δύο μπαταριών χρησιμο-
ποιώντας ένα κατάλληλο καλώδιο
❒με ένα δεύτερο καλώδιο συνδέστε
τον αρνητικό ακροδέκτη (
–) της
βοηθητικής μπαταρίας με ένα ση-
μείο γείωσης
Eστον κινητήρα του
αυτοκινήτου που πρόκειται να τε-
θεί σε εκκίνηση
❒εκκινήστε τον κινητήρα
❒μετά την εκκίνηση του κινητήρα,
αφαιρέστε τα καλώδια ακολουθώ-
ντας την αντίστροφη σειρά.
Αν μετά από μερικές προσπάθειες ο
κινητήρας δεν τίθεται σε λειτουργία,
μην επιμείνετε άσκοπα. Επικοινωνή-
στε με τα Εξουσιοδοτημένα Συνερ-
γεία της Alfa Romeo.
Ποτέ μην χρησιμοποιείτε
ταχυφορτιστή μπαταρίας για
την εκκίνηση ανάγκης: είναι
δυνατό να προκληθεί ζημιά στα ηλε-
κτρονικά συστήματα και στις μονάδες
ελέγχου τροφοδοσίας καυσίμου και
ανάφλεξης.
Αυτή η διαδικασία εκκίνη-
σης πρέπει να εκτελείται
από ειδικευμένο προσωπικό. Αν δεν
εκτελεστεί σωστά είναι δυνατό να
προκληθούν ηλεκτρικές εκφορτί-
σεις πολύ υψηλής έντασης. Επιπλέ-
ον, το υγρό της μπαταρίας είναι
δηλητηριώδες και διαβρωτικό: να
αποφεύγεται η επαφή με το δέρμα
και τα μάτια. Μην πλησιάζετε
γυμνές φλόγες κοντά στην μπατα-
ρία ή αναμμένα τσιγάρα και μην
προκαλείτε σπινθήρες.
ΠΡΟΣΟΧΗ
A0F0201mεικ. 1

171
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΤΡΟΧΟΥ
Το αυτοκίνητο διαθέτει το «Κιτ γρή-
γορης επισκευής ελαστικών Fix&Go
automatic»: Για τις εργασίες αντικατά-
στασης ενός τροχού ανατρέξτε στις
σχετικές οδηγίες που περιλαμβάνο-
νται στο επόμενο κεφάλαιο.
Αντί για το σύστημα «Kit Fix&Go
automatic», το αυτοκίνητο μπορεί να
εξοπλιστεί (κατόπιν παραγγελίας) με
έναν εφεδρικό τροχό: Η αντικατάστα-
ση των τροχών και η σωστή χρήση
του γρύλου απαιτούν συμμόρφωση
με τις οδηγίες που αναφέρονται στη
συνέχεια.
ΕΚΚΙΝΗΣΗ ΜΕ ΧΕΙΡΙΣΜΟΥΣ ΣΕ
ΑΔΡΑΝΕΙΑ
Σε κάθε περίπτωση πρέπει να αποφεύ-
γεται η εκκίνηση ωθώντας, έλκοντας
ή κυλώντας το αυτοκίνητο σε κατηφό-
ρα. Αυτές οι ενέργειες μπορεί να προ-
καλέσουν την ροή υγρού καυσίμου
μέσα στον καταλύτη και να τον κατα-
στρέψουν ανεπανόρθωτα.
Μέχρι να ξεκινήσει ο κινη-
τήρας, το σερβόφρενο και
το σύστημα υποβοήθησης του τιμο-
νιού δεν λειτουργούν, συνεπώς
χρειάζεται να ασκηθεί μεγαλύτερη
δύναμη τόσο στο πεντάλ του φρέ-
νου όσο και στο τιμόνι, για μεγαλύ-
τερο χρονικό διάστημα από το
κανονικό.
ΠΡΟΣΟΧΗ
Επισημάνετε στους άλλους
οδηγούς ότι το αυτοκίνητο
είναι σταματημένο σύμφωνα με
τους ισχύοντες κανονισμούς: φώτα
αλάρμ, ανακλαστικό τρίγωνο, κλπ.
Οι επιβάτες πρέπει να βγουν από το
αυτοκίνητο, ιδιαίτερα αν είναι πολύ
φορτωμένο και να περιμένουν
μέχρι να αντικατασταθεί ο τροχός
μακριά από την κίνηση του δρόμου.
Σε περίπτωση μεγάλης κλίσης ή
ανώμαλου δρόμου, τοποθετήστε
κάτω από τους τροχούς τάκους ή
άλλα υλικά κατάλληλα για την ακι-
νητοποίηση του αυτοκινήτου. Μην
ξεκινάτε ποτέ τον κινητήρα αν το
αυτοκίνητο είναι ανυψωμένο με
γρύλο. Αν ταξιδεύετε με ένα τρέι-
λερ, αποσυνδέστε το πριν από την
ανύψωση του αυτοκινήτου.
ΠΡΟΣΟΧΗ

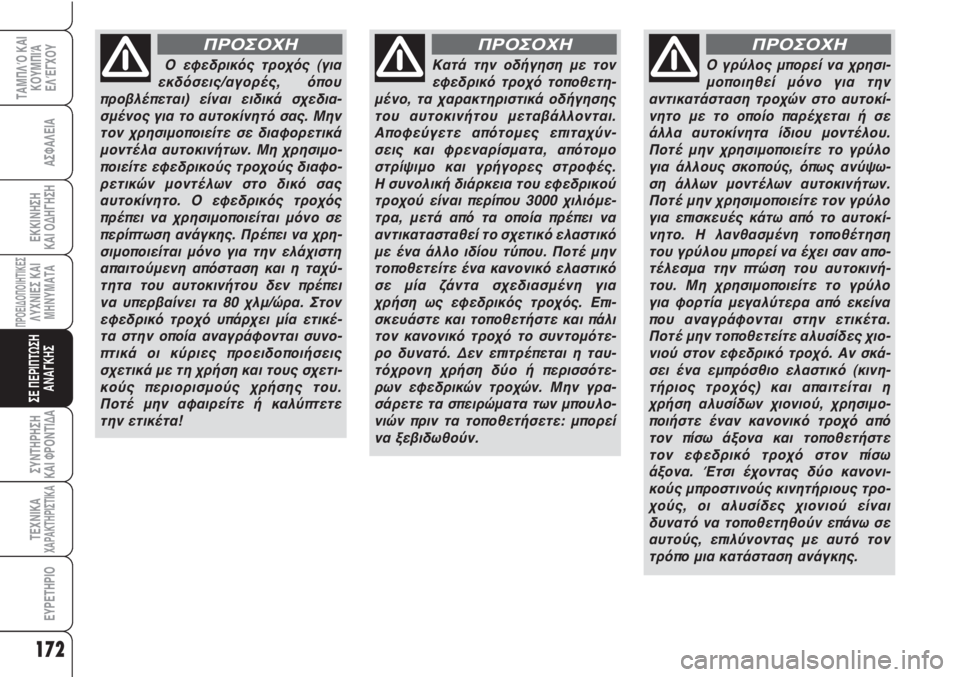

172
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
Ο εφεδρικός τροχός (για
εκδόσεις/αγορές, όπου
προβλέπεται) είναι ειδικά σχεδια-
σμένος για το αυτοκίνητό σας. Μην
τον χρησιμοποιείτε σε διαφορετικά
μοντέλα αυτοκινήτων. Μη χρησιμο-
ποιείτε εφεδρικούς τροχούς διαφο-
ρετικών μοντέλων στο δικό σας
αυτοκίνητο. Ο εφεδρικός τροχός
πρέπει να χρησιμοποιείται μόνο σε
περίπτωση ανάγκης. Πρέπει να χρη-
σιμοποιείται μόνο για την ελάχιστη
απαιτούμενη απόσταση και η ταχύ-
τητα του αυτοκινήτου δεν πρέπει
να υπερβαίνει τα 80 χλμ/ώρα. Στον
εφεδρικό τροχό υπάρχει μία ετικέ-
τα στην οποία αναγράφονται συνο-
πτικά οι κύριες προειδοποιήσεις
σχετικά με τη χρήση και τους σχετι-
κούς περιορισμούς χρήσης του.
Ποτέ μην αφαιρείτε ή καλύπτετε
την ετικέτα!
ΠΡΟΣΟΧΗ
Κατά την οδήγηση με τον
εφεδρικό τροχό τοποθετη-
μένο, τα χαρακτηριστικά οδήγησης
του αυτοκινήτου μεταβάλλονται.
Αποφεύγετε απότομες επιταχύν-
σεις και φρεναρίσματα, απότομο
στρίψιμο και γρήγορες στροφές.
Η συνολική διάρκεια του εφεδρικού
τροχού είναι περίπου 3000 χιλιόμε-
τρα, μετά από τα οποία πρέπει να
αντικατασταθεί το σχετικό ελαστικό
με ένα άλλο ιδίου τύπου. Ποτέ μην
τοποθετείτε ένα κανονικό ελαστικό
σε μία ζάντα σχεδιασμένη για
χρήση ως εφεδρικός τροχός. Επι-
σκευάστε και τοποθετήστε και πάλι
τον κανονικό τροχό το συντομότε-
ρο δυνατό. Δεν επιτρέπεται η ταυ-
τόχρονη χρήση δύο ή περισσότε-
ρων εφεδρικών τροχών. Μην γρα-
σάρετε τα σπειρώματα των μπουλο-
νιών πριν τα τοποθετήσετε: μπορεί
να ξεβιδωθούν.
ΠΡΟΣΟΧΗ
Ο γρύλος μπορεί να χρησι-
μοποιηθεί μόνο για την
αντικατάσταση τροχών στο αυτοκί-
νητο με το οποίο παρέχεται ή σε
άλλα αυτοκίνητα ίδιου μοντέλου.
Ποτέ μην χρησιμοποιείτε το γρύλο
για άλλους σκοπούς, όπως ανύψω-
ση άλλων μοντέλων αυτοκινήτων.
Ποτέ μην χρησιμοποιείτε τον γρύλο
για επισκευές κάτω από το αυτοκί-
νητο. Η λανθασμένη τοποθέτηση
του γρύλου μπορεί να έχει σαν απο-
τέλεσμα την πτώση του αυτοκινή-
του. Μη χρησιμοποιείτε το γρύλο
για φορτία μεγαλύτερα από εκείνα
που αναγράφονται στην ετικέτα.
Ποτέ μην τοποθετείτε αλυσίδες χιο-
νιού στον εφεδρικό τροχό. Αν σκά-
σει ένα εμπρόσθιο ελαστικό (κινη-
τήριος τροχός) και απαιτείται η
χρήση αλυσίδων χιονιού, χρησιμο-
ποιήστε έναν κανονικό τροχό από
τον πίσω άξονα και τοποθετήστε
τον εφεδρικό τροχό στον πίσω
άξονα. Έτσι έχοντας δύο κανονι-
κούς μπροστινούς κινητήριους τρο-
χούς, οι αλυσίδες χιονιού είναι
δυνατό να τοποθετηθούν επάνω σε
αυτούς, επιλύνοντας με αυτό τον
τρόπο μια κατάσταση ανάγκης.
ΠΡΟΣΟΧΗ

173
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
Είναι σκόπιμο να γνωρίζετε ότι:
❒το βάρος του γρύλου είναι 1,76 κιλά
❒ο γρύλος δεν χρειάζεται καμία
ρύθμιση
❒ο γρύλος δεν μπορεί να επισκευα-
στεί: σε περίπτωση βλάβης πρέπει
να αντικατασταθεί με έναν άλλο
γνήσιο γρύλο
❒στο γρύλο δεν είναι δυνατό να το-
ποθετηθεί κανένα άλλο εργαλείο
εκτός από τη μανιβέλα που προ-
βλέπεται για τη λειτουργία του.
Για να αντικαταστήσετε έναν τροχό,
ενεργήστε ως εξής:
❒σταματήστε το αυτοκίνητο σε μία
θέση που να μην είναι επικίνδυνη
για τα διερχόμενα αυτοκίνητα,
όπου μπορείτε να αντικαταστήσε-
τε τον τροχό με ασφάλεια. Το έδα-
φος πρέπει να είναι επίπεδο και συ-
μπαγές
❒σβήστε τον κινητήρα, τραβήξτε το
χειρόφρενο και βάλτε πρώτη ταχύ-
τητα ή όπισθεν
❒με τη λαβή A-εικ. 2, σηκώστε το
σκληρό κάλυμμα
Bκαι
Ποτέ μην παραβιάζετε τη
βαλβίδα φουσκώματος.
Ποτέ μη βάζετε εργαλεία οποιουδή-
ποτε είδους μεταξύ ζάντας και ελα-
στικού. Ελέγχετε τακτικά την πίεση
των ελαστικών και του εφεδρικού
τροχού ακολουθώντας τις τιμές
που αναφέρονται στο κεφάλαιο
«Τεχνικά Χαρακτηριστικά».
ΠΡΟΣΟΧΗ
A0F0132mεικ. 2
❒αφαιρέστε την προδιαμορφωμένη
θήκη που εικονίζεται στην
εικ. 3
❒για τις εκδόσεις που διαθέτουν «Κιτ
γρήγορης επισκευής ελαστικών
Fix&Go« αφαιρέστε την εργαλειο-
θήκη από το πορτμπαγκάζ
εικ. 4,
A0F0007mεικ. 3
A0F0134mεικ. 4

174
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
❒ξεβιδώστε τελείως τα μπουλόνια
και αφαιρέστε τον τροχό
❒Βεβαιωθείτε ότι οι επιφάνειες επα-
φής μεταξύ της ρεζέρβας και του
μουαγιέ είναι καθαρές έτσι ώστε να
μην ξελασκάρουν τα μπουλόνια
στερέωσης.
❒ενώ για τις εκδόσεις που διαθέτουν
εφεδρικό τροχό ξεβιδώστε το
ασφαλιστικό εξάρτημα
A-εικ. 5,
πάρτε την εργαλειοθήκη
B, φέρτε
την κοντά στον τροχό προς αντι-
κατάσταση και στη συνέχεια πάρτε
τον εφεδρικό τροχό
❒χρησιμοποιώντας το κλειδί που παρέ-
χεται
A-εικ. 5aξεβιδώστε κατά πε-
ρίπου μία στροφή τα μπουλόνια στε-
ρέωσης και κουνήστε το αυτοκίνητο
για να αφαιρεθεί ευκολότερα η ζάντα
από το μουαγιέ του τροχού
❒λειτουργήστε τη διάταξη F-εικ. 7
για να εκταθεί ο γρύλος έως ότου
το επάνω τμήμα του γρύλου
Gπρο-
σαρμόσει σωστά στη διάταξη συ-
γκράτησης
H
❒ο γρύλος τοποθετείται στην απόστα-
ση που υποδεικνύεται στην
εικ. 6
A0F0208mεικ. 7
A0F0195mεικ. 6
❒Ενημερώστε τα άτομα που βρίσκο-
νται κοντά ότι πρόκειται να ανυ-
ψωθεί το αυτοκίνητο. Είναι πολύ
σημαντικό να στέκονται σε από-
σταση και να μη το αγγίξουν μέχρι
να επανέλθει στο έδαφος.
❒τοποθετήστε τη μανιβέλα L-εικ. 7
στο γρύλο και ανυψώστε το αυτοκί-
νητο προσεκτικά έως ότου ο τροχός
φτάσει μερικά εκατοστά πάνω από
το έδαφος.
A0F0206mεικ. 5aA0F0019mεικ. 5

175
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ❒Τοποθετήστε τη ρεζέρβα αντιστοι-
χίζοντας μία από τις οπές
A-εικ. 8
με τον σχετικό πείρο κεντραρί-
σματος
B
❒χρησιμοποιώντας το κλειδί που πα-
ρέχεται, βιδώστε τα πέντε μπου-
λόνια στερέωσης
❒χαμηλώστε το αυτοκίνητο και αφαι-
ρέστε τον γρύλο
❒Με το μπουλονόκλειδο που παρέ-
χεται σφίξτε καλά τα μπουλόνια
σταυρωτά με την αριθμητική σειρά
που εικονίζεται στην
εικ. 9.ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ
ΤΟΥ ΚΑΝΟΝΙΚΟΥ ΤΡΟΧΟΥ
Ακολουθώντας τη διαδικασία που ανα-
φέρθηκε προηγουμένως, ανυψώστε
το αυτοκίνητο και αφαιρέστε τον εφε-
δρικό τροχό.
Ενεργήστε ως εξής:
❒βιδώστε τον πείρο κεντραρίσματος
A-εικ. 10σε μία από τις οπές των
μπουλονιών στερέωσης που υπάρ-
χουν στο μουαγιέ.
❒τοποθετήστε τον τροχό επάνω
στον πείρο και με τη χρήση του
μπουλονόκλειδου που παρέχεται
βιδώστε τα τέσσερα διαθέσιμα
μπουλόνια.
A0F0210mεικ. 9A0F0209mεικ. 8A0F0211mεικ. 10
❒ξεβιδώστε τον πείρο κεντραρίσμα-
τος
A-εικ. 10και βιδώστε το τε-
λευταίο μπουλόνι στερέωσης
❒χαμηλώστε το αυτοκίνητο και
αφαιρέστε τον γρύλο. Στη συνέ-
χεια, χρησιμοποιώντας το μπουλο-
νόκλειδο που παρέχεται, σφίξτε
καλά τα μπουλόνια με τη σειρά που
ακολουθήθηκε προηγουμένως για
τη ρεζέρβα όπως φαίνεται στην
εικ. 9.

176
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
Όταν η διαδικασία ολοκληρωθεί:
❒τοποθετήστε τον εφεδρικό τροχό
στον ειδικό χώρο του πορτμπαγκάζ.
❒επανατοποθετήστε μέσα στη θήκη
τον γρύλο μερικώς ανοικτό, πιέζο-
ντάς τον ελαφρά στη θέση έδρα-
σης έτσι ώστε να αποφεύγονται τυ-
χόν κραδασμοί κατά την πορεία του
αυτοκινήτου
❒τοποθετήστε τα εργαλεία που χρη-
σιμοποιήθηκαν στις αντίστοιχες θέ-
σεις της θήκης
❒τοποθετήστε τη θήκη μαζί με τα ερ-
γαλεία επάνω στη ρεζέρβα
❒επανατοποθετήστε σωστά το προ-
διαμορφωμένο κάλυμμα του πορ-
τμπαγκάζ.
A0F0114mεικ. 11
ΚΙΤ ΓΡΗΓΟΡΗΣ
ΕΠΙΣΚΕΥΗΣ ΕΛΑΣΤΙΚΩΝ
FIX&GO automatic
Το αυτοκίνητο διαθέτει το κιτ γρήγο-
ρης επισκευής ελαστικών «FIX&GO
automatic», αντί για τα συμβατικά ερ-
γαλεία και τον εφεδρικό τροχό.
Το επισκευαστικό κιτ εικ. 11βρίσκε-
ται στο πορτμπαγκάζ. Το κουτί του επι-
σκευαστικού κιτ περιλαμβάνει επίσης
ένα κατσαβίδι και κρίκο ρυμούλκησης.
Το επισκευαστικό κιτ περιλαμβάνει:
❒μία φιάλη A-εικ. 11που περιέχει το
στεγανοποιητικό υγρό, εφοδιασμέ-
νη με:
- σωλήνα πλήρωσης
B
- αυτοκόλλητη ετικέτα Cπου φέρει
την ένδειξη «max. 80 km/h» (μέγ.
80 χλμ/ώρα) και η οποία πρέπει το-
ποθετηθεί σε μία θέση ορατή από
τον οδηγό (επάνω στο ταμπλό) με-
τά από την επισκευή του ελαστι-
κού.
❒ένα συμπιεστή Dμαζί με μανόμε-
τρο και ρακόρ

177
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
A0F0048mεικ. 12
Είναι απαραίτητο να γνωρίζετε ότι:
Το στεγανοποιητικό υγρό του κιτ γρή-
γορης επισκευής ελαστικού είναι απο-
τελεσματικό με εξωτερικές θερμο-
κρασίες μεταξύ –20°C και +50°C. Το
στεγανοποιητικό υγρό έχει ημερομη-
νία λήξης.
❒φυλλάδιο οδηγιώνεικ. 12, για
γρήγορη και σωστή χρήση του κιτ
γρήγορης επισκευής ελαστικών
που πρέπει στη συνέχεια να δοθεί
στο προσωπικό του συνεργείου
που θα επισκευάσει το ελαστικό
στο οποίο χρησιμοποιήθηκε το
επισκευαστικό κιτ.
❒
ένα ζευγάρι προστατευτικά γάντια
τα οποία βρίσκονται στον πλευρικό
χώρο του συμπιεστή
❒προσαρμογείς για το φούσκωμα
διαφόρων στοιχείων.
Δώστε το φυλλάδιο οδη-
γιών στο προσωπικό του
συνεργείου που θα επισκευάσει το
ελαστικό στο οποίο χρησιμοποιήθη-
κε το επισκευαστικό κιτ ελαστικών.
ΠΡΟΣΟΧΗ
Σε περίπτωση τρυπήματος
που προκλήθηκε από ξένα
σώματα, είναι δυνατή η επι-
σκευή των ελαστικών που παρουσιά-
ζουν ζημιές στο πέλμα και στα άκρα
(ώμοι) διαμέτρου μέχρι 4 χλστ. Το κιτ δεν μπορεί να χρησι-
μοποιηθεί για την επισκευή
ζημιάς στο πλευρικό τοίχωμα του
ελαστικού. Μη χρησιμοποιείτε το
κιτ γρήγορης επισκευής αν το ελα-
στικό έχει πάθει ζημιά μετά από
κίνηση του αυτοκινήτου με το ελα-
στικό ξεφούσκωτο.
ΠΡΟΣΟΧΗ
Η ζημιά δεν μπορεί να επι-
σκευαστεί με το κιτ αν έχει
πάθει ζημιά η ζάντα του τροχού
(παραμόρφωση της εσοχής που
προκαλεί διαρροή αέρα). Μην αφαι-
ρείτε το ξένο σώμα (βίδα ή καρφί)
από το ελαστικό.
ΠΡΟΣΟΧΗ

178
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΕΣΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
Η φιάλη περιέχει αιθυλική
γλυκόλη. Περιέχει λάτεξ:
μπορεί να προκαλέσει αλλεργική
αντίδραση. Βλαβερό σε περίπτωση
κατάποσης. Ερεθιστικό για τα
μάτια. Μπορεί να προκαλέσει ευαι-
σθητοποίηση με εισπνοή και επαφή.
Να αποφεύγεται η επαφή με τα
μάτια, το δέρμα και τα ρούχα. Σε
περίπτωση επαφής, πλύνετε αμέ-
σως την περιοχή με άφθονο νερό.
Σε περίπτωση κατάποσης, να μην
προκαλείται εμετός. Ξεπλύνετε το
στόμα και πιείτε άφθονο νερό.
Καλέστε αμέσως ένα γιατρό. Να
φυλάσσεται μακριά από παιδιά. Το
προϊόν δεν πρέπει να χρησιμοποιεί-
ται από άτομα που πάσχουν από
άσθμα. Μην αναπνέετε τις αναθυ-
μιάσεις κατά τη διάρκεια της εισα-
γωγής και αναρρόφησης. Καλέστε
αμέσως ένα γιατρό αν παρουσια-
στούν αλλεργικές αντιδράσεις.
Φυλάξτε τη φιάλη στον ειδικό
χώρο, μακριά από πηγές θερμότη-
τας. Το στεγανοποιητικό υγρό έχει
ημερομηνία λήξης.
ΠΡΟΣΟΧΗ
Ενεργήστε ως εξής:
❒Τοποθετήστε τον τροχό με τη βαλ-
βίδα
A-εικ 13στραμμένη όπως φαί-
νεται στην εικόνα, κατόπιν
ενερ-
γοποιήστε το χειρόφρενο
και στη
συνέχεια αφαιρέστε το κιτ γρήγο-
ρης επισκευής και τοποθετήστε το
στο έδαφος κοντά στον τροχό ΔΙΑΔΙΚΑΣΙΑ ΦΟΥΣΚΩΜΑΤΟΣ
A0F0212mεικ. 13
Φορέστε τα προστατευτικά
γάντια που παρέχονται στο
κιτ γρήγορης επισκευής των ελα-
στικών.
ΠΡΟΣΟΧΗ
Ο συμπιεστής δεν πρέπει
να λειτουργεί για περισσό-
τερο από 20 συνεχόμενα λεπτά. Κίν-
δυνος υπερθέρμανσης. Το επισκευ-
αστικό κιτ δεν είναι κατάλληλο για
οριστικές επισκευές, για το λόγο
αυτό τα επισκευασμένα ελαστικά
πρέπει να χρησιμοποιούνται μόνο
προσωρινά.
ΠΡΟΣΟΧΗ
Αντικαταστήστε τη φιάλη
που περιέχει το στεγανοποι-
ητικό υγρό σε περίπτωση
που έχει λήξει. Μην απορρίπτετε τη
φιάλη και το στεγανοποιητικό υγρό
στο περιβάλλον. Απορρίψτε τα σύμ-
φωνα με τους εθνικούς και τοπικούς
κανονισμούς.
