Alfa Romeo Brera/Spider 2009 Libretto Uso Manutenzione (in Italian)

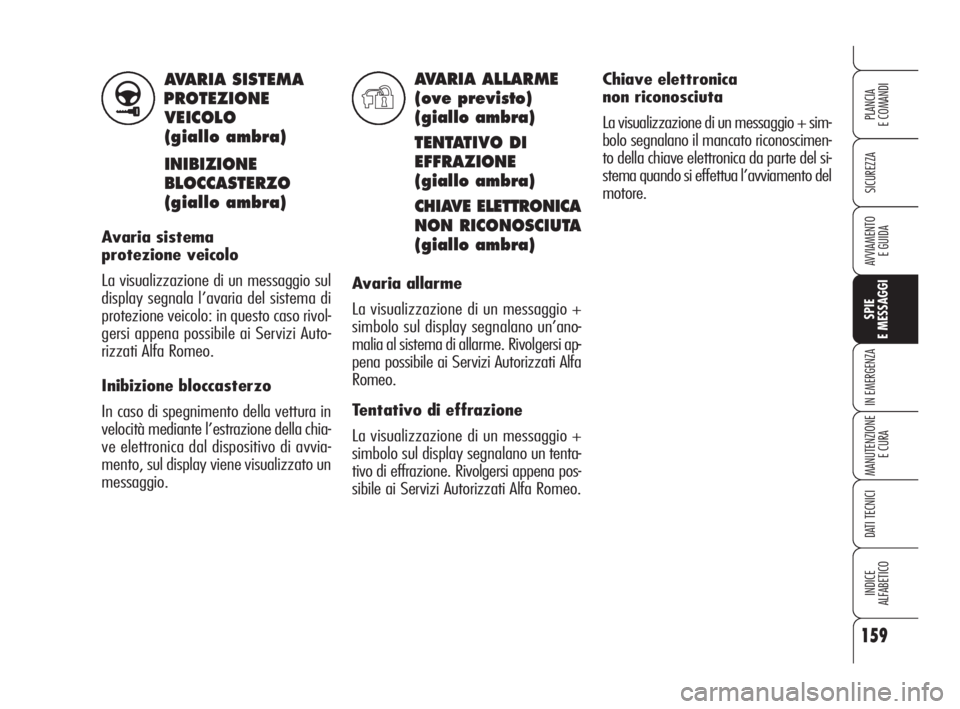

159
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVARIA SISTEMA
PROTEZIONE
VEICOLO
(giallo ambra)
INIBIZIONE
BLOCCASTERZO
(giallo ambra)
Avaria sistema
protezione veicolo
La visualizzazione di un messaggio sul
display segnala l’avaria del sistema di
protezione veicolo: in questo caso rivol-
gersi appena possibile ai Servizi Auto-
rizzati Alfa Romeo.
Inibizione bloccasterzo
In caso di spegnimento della vettura in
velocità mediante l’estrazione della chia-
ve elettronica dal dispositivo di avvia-
mento, sul display viene visualizzato un
messaggio.
>
AVARIA ALLARME
(ove previsto)
(giallo ambra)
TENTATIVO DI
EFFRAZIONE
(giallo ambra)
CHIAVE ELETTRONICA
NON RICONOSCIUTA
(giallo ambra)
Avaria allarme
La visualizzazione di un messaggio +
simbolo sul display segnalanoun’ano-
malia al sistema di allarme. Rivolgersi ap-
pena possibile ai Servizi Autorizzati Alfa
Romeo.
Tentativo di effrazione
La visualizzazione di un messaggio +
simbolo sul display segnalano un tenta-
tivo di effrazione. Rivolgersi appena pos-
sibile ai Servizi Autorizzati Alfa Romeo.
Y
Chiave elettronica
non riconosciuta
La visualizzazione di un messaggio + sim-
bolo segnalano il mancato riconoscimen-
to della chiave elettronica da parte del si-
stema quando si effettua l’avviamento del
motore.
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 159

160
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

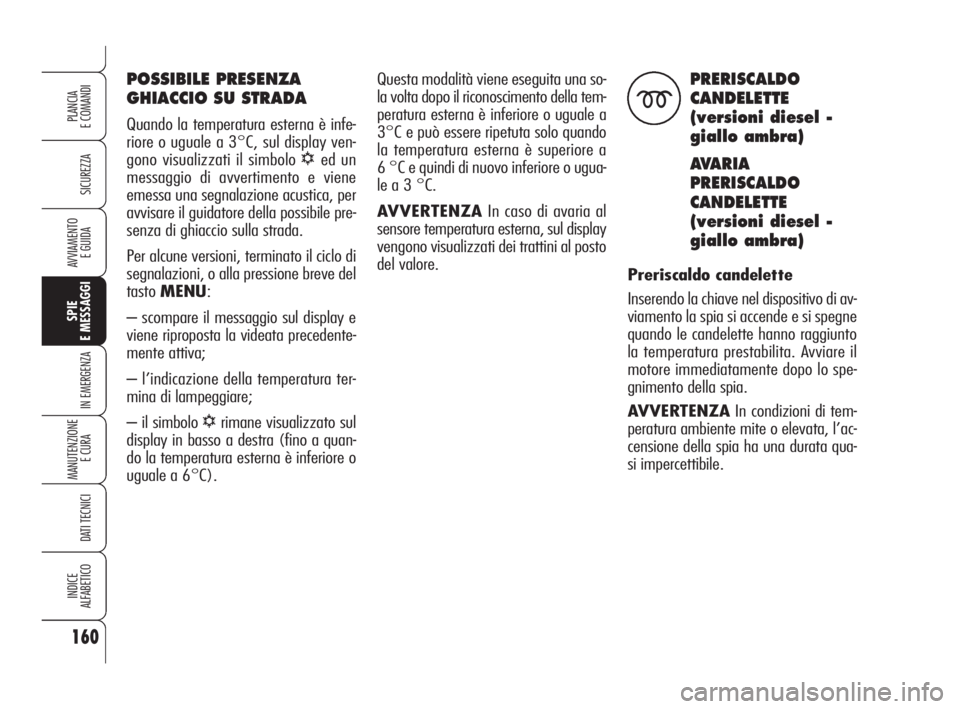

Questa modalità viene eseguita una so-
la volta dopo il riconoscimento della tem-
peratura esterna è inferiore o uguale a
3°C e può essere ripetuta solo quando
la temperatura esterna è superiore a
6 °C e quindi di nuovo inferiore o ugua-
le a 3 °C.
AVVERTENZAIn caso di avaria al
sensore temperatura esterna, sul display
vengono visualizzati dei trattini al posto
del valore.PRERISCALDO
CANDELETTE
(versioni diesel -
giallo ambra)
AVARIA
PRERISCALDO
CANDELETTE
(versioni diesel -
giallo ambra)
Preriscaldo candelette
Inserendo la chiave nel dispositivo di av-
viamento la spia si accende e si spegne
quando le candelette hanno raggiunto
la temperatura prestabilita. Avviare il
motore immediatamente dopo lo spe-
gnimento della spia.
AVVERTENZAIn condizioni di tem-
peratura ambiente mite o elevata, l’ac-
censione della spia ha una durata qua-
si impercettibile.
m
POSSIBILE PRESENZA
GHIACCIO SU STRADA
Quando la temperatura esterna è infe-
riore o uguale a 3°C, sul display ven-
gono visualizzati il simbolo
√ed un
messaggio di avvertimento e viene
emessa una segnalazione acustica, per
avvisare il guidatore della possibile pre-
senza di ghiaccio sulla strada.
Per alcune versioni, terminato il ciclo di
segnalazioni, o alla pressione breve del
tastoMENU:
– scompare il messaggio sul display e
viene riproposta la videata precedente-
mente attiva;
– l’indicazione della temperatura ter-
mina di lampeggiare;
– il simbolo
√rimane visualizzato sul
display in basso a destra (fino a quan-
do la temperatura esterna è inferiore o
uguale a 6°C).
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 160

161
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

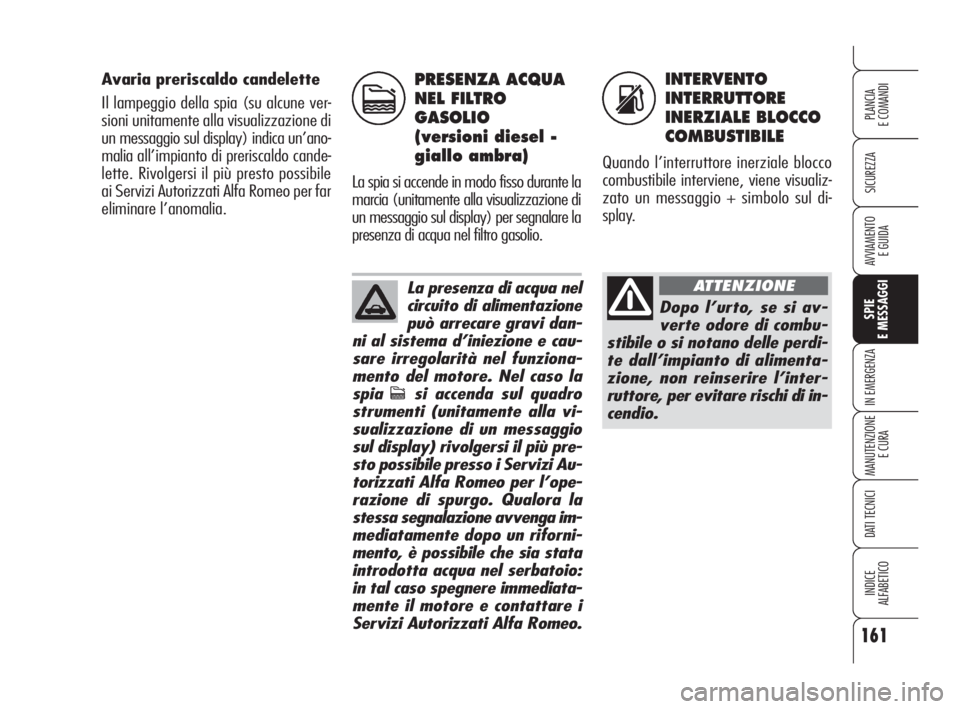

Avaria preriscaldo candelette
Il lampeggio della spia (su alcune ver-
sioni unitamente alla visualizzazione di
un messaggio sul display) indica un’ano-
maliaall’impianto di preriscaldo cande-
lette. Rivolgersi il più presto possibile
ai Servizi Autorizzati Alfa Romeo per far
eliminare l’anomalia.INTERVENTO
INTERRUTTORE
INERZIALE BLOCCO
COMBUSTIBILE
Quando l’interruttore inerziale blocco
combustibile interviene, viene visualiz-
zato un messaggio + simbolo sul di-
splay.
PRESENZA ACQUA
NEL FILTRO
GASOLIO
(versioni diesel -
giallo ambra)
La spia si accende in modo fisso durante la
marcia (unitamente alla visualizzazione di
un messaggio sul display) per segnalare la
presenza di acqua nel filtro gasolio.
c
La presenza di acqua nel
circuito di alimentazione
può arrecare gravi dan-
ni al sistema d’iniezione e cau-
sare irregolarità nel funziona-
mento del motore. Nel caso la
spia
csi accenda sul quadro
strumenti (unitamente alla vi-
sualizzazione di un messaggio
sul display) rivolgersi il più pre-
sto possibile presso i Servizi Au-
torizzati Alfa Romeo per l’ope-
razione di spurgo. Qualora la
stessa segnalazione avvenga im-
mediatamente dopo un riforni-
mento, è possibile che sia stata
introdotta acqua nel serbatoio:
in tal caso spegnere immediata-
mente il motore e contattare i
Servizi Autorizzati Alfa Romeo.
Dopo l’urto, se si av-
verte odore di combu-
stibile o si notano delle perdi-
te dall’impianto di alimenta-
zione, non reinserire l’inter-
ruttore, per evitare rischi di in-
cendio.
ATTENZIONE
s
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 161

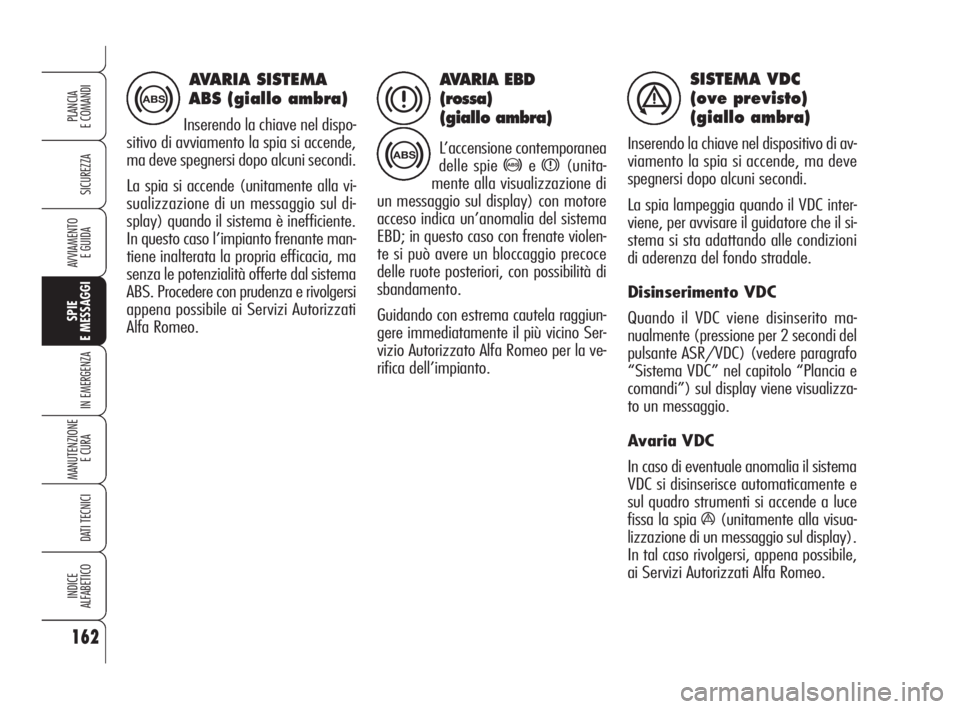

162
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea
delle spie
>ex(unita-
mente alla visualizzazione di
un messaggio sul display) con motore
acceso indica un’anomalia del sistema
EBD; in questo caso con frenate violen-
te si può avere un bloccaggio precoce
delle ruote posteriori, con possibilità di
sbandamento.
Guidando con estrema cautela raggiun-
gere immediatamente il più vicino Ser-
vizio Autorizzato Alfa Romeo per la ve-
rifica dell’impianto.
SISTEMA VDC
(ove previsto)
(giallo ambra)
Inserendo la chiave nel dispositivo di av-
viamento la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia lampeggia quando il VDC inter-
viene, per avvisare il guidatore che il si-
stema si sta adattando alle condizioni
di aderenza del fondo stradale.
Disinserimento VDC
Quando il VDC viene disinserito ma-
nualmente (pressione per 2 secondi del
pulsante ASR/VDC) (vedere paragrafo
“Sistema VDC” nel capitolo “Plancia e
comandi”) sul display viene visualizza-
to un messaggio.
Avaria VDC
In caso di eventuale anomalia il sistema
VDC si disinserisce automaticamente e
sul quadro strumenti si accende a luce
fissa la spia
á(unitamente alla visua-
lizzazione di un messaggio sul display).
In tal caso rivolgersi, appena possibile,
ai Servizi Autorizzati Alfa Romeo.
AVARIA SISTEMA
ABS (giallo ambra)
Inserendo la chiave nel dispo-
sitivo di avviamento la spia si accende,
ma deve spegnersi dopo alcuni secondi.
La spia si accende (unitamente alla vi-
sualizzazione di un messaggio sul di-
splay) quando il sistema è inefficiente.
In questo caso l’impianto frenante man-
tiene inalterata la propria efficacia, ma
senza le potenzialità offerte dal sistema
ABS. Procedere con prudenza e rivolgersi
appena possibile ai Servizi Autorizzati
Alfa Romeo.
>
>
xá
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 162

163
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

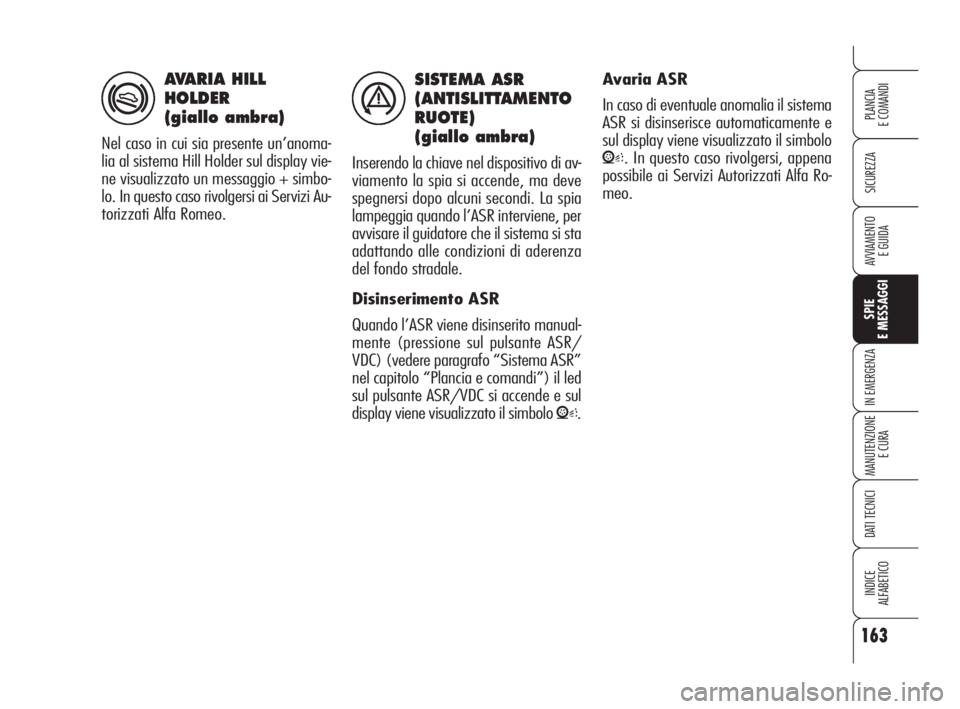

AVARIA HILL
HOLDER
(giallo ambra)
Nel caso in cui sia presente un’anoma-
lia al sistema Hill Holder sul display vie-
ne visualizzato un messaggio + simbo-
lo. In questo caso rivolgersi ai Servizi Au-
torizzati Alfa Romeo.
*
SISTEMA ASR
(ANTISLITTAMENTO
RUOTE)
(giallo ambra)
Inserendo la chiave nel dispositivo di av-
viamento la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia
lampeggia quando l’ASR interviene, per
avvisare il guidatore che il sistema si sta
adattando alle condizioni di aderenza
del fondo stradale.
Disinserimento ASR
Quando l’ASR viene disinserito manual-
mente (pressione sul pulsante ASR/
VDC) (vedere paragrafo “Sistema ASR”
nel capitolo “Plancia e comandi”) il led
sul pulsante ASR/VDC si accende e sul
display viene visualizzato il simbolo
V.
á
Avaria ASR
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e
sul display viene visualizzato il simbolo
V. In questo caso rivolgersi, appena
possibile ai Servizi Autorizzati Alfa Ro-
meo.
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 163

164
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

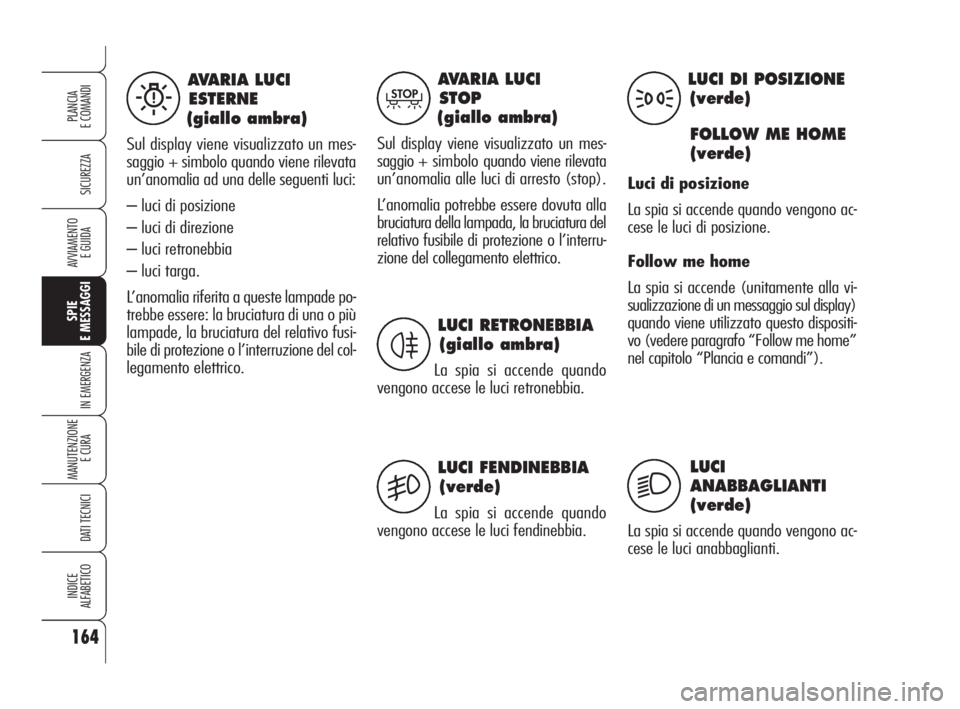

AVARIA LUCI
ESTERNE
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo quando viene rilevata
un’anomalia ad una delle seguenti luci:
– luci di posizione
– luci di direzione
– luci retronebbia
– luci targa.
L’anomalia riferita a queste lampade po-
trebbe essere: la bruciatura di una o più
lampade, la bruciatura del relativo fusi-
bile di protezione o l’interruzione del col-
legamento elettrico.
W
AVARIA LUCI
STOP
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simboloquando viene rilevata
un’anomalia alle luci di arresto (stop).
L’anomalia potrebbe essere dovuta alla
bruciatura della lampada, la bruciatura del
relativo fusibile di protezione o l’interru-
zione del collegamento elettrico.
T
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende quando
vengono accese le luci retronebbia.
LUCI FENDINEBBIA
(verde)
La spia si accende quando
vengono accese le luci fendinebbia.
4
5
LUCI DI POSIZIONE
(verde)
FOLLOW ME HOME
(verde)
Luci di posizione
La spia si accende quando vengono ac-
cese le luci di posizione.
Follow me home
La spia si accende (unitamente alla vi-
sualizzazione di un messaggio sul display)
quando viene utilizzato questo dispositi-
vo (vedere paragrafo “Follow me home”
nel capitolo “Plancia e comandi”).
3
2
LUCI
ANABBAGLIANTI
(verde)
La spia si accende quando vengono ac-
cese le luci anabbaglianti.
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 164

165
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

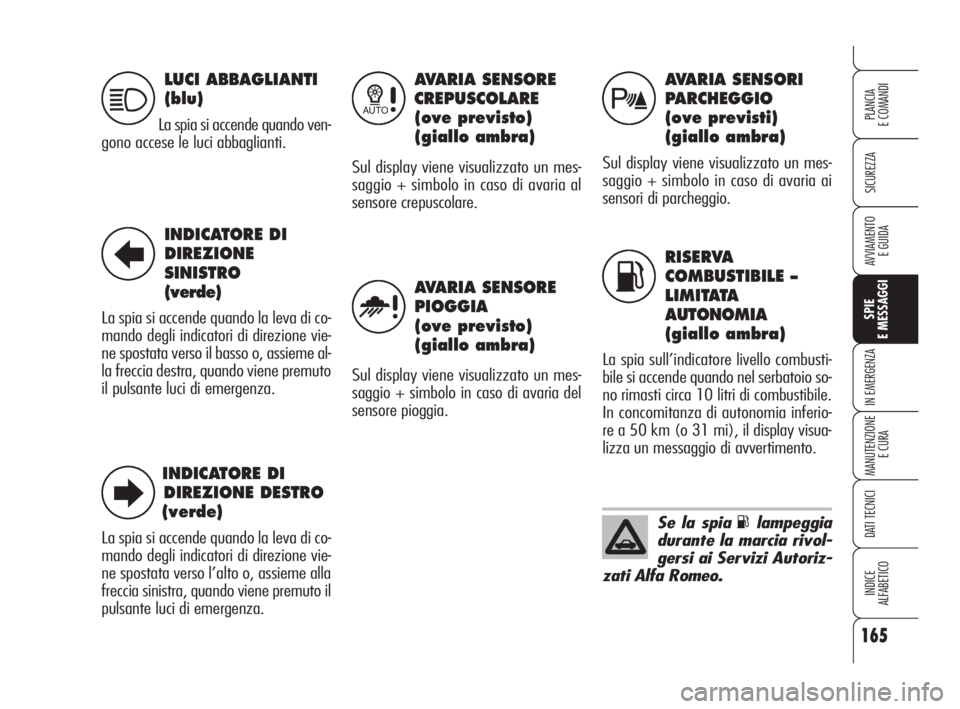

LUCI ABBAGLIANTI
(blu)
La spia si accende quando ven-
gono accese le luci abbaglianti.
1
INDICATORE DI
DIREZIONE
SINISTRO
(verde)
La spia si accende quando la leva di co-
mando degli indicatori di direzione vie-
ne spostata verso il basso o, assieme al-
la freccia destra, quando viene premuto
il pulsante luci di emergenza.
INDICATORE DI
DIREZIONE DESTRO
(verde)
La spia si accende quando la leva di co-
mando degli indicatori di direzione vie-
ne spostata verso l’alto o, assieme alla
freccia sinistra, quando viene premuto il
pulsante luci di emergenza.
R
E
AVARIA SENSORE
CREPUSCOLARE
(ove previsto)
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo in caso di avaria al
sensore crepuscolare.
1
AVARIA SENSORE
PIOGGIA
(ove previsto)
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo in caso di avaria del
sensore pioggia.
u
AVARIA SENSORI
PARCHEGGIO
(ove previsti)
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo in caso di avaria ai
sensori di parcheggio.
t
RISERVA
COMBUSTIBILE –
LIMITATA
AUTONOMIA
(giallo ambra)
La spia sull’indicatore livello combusti-
bile si accende quando nel serbatoio so-
no rimasti circa 10 litri di combustibile.
In concomitanza di autonomia inferio-
re a 50 km (o 31 mi), il display visua-
lizza un messaggio di avvertimento.
K
Se la spia Klampeggia
durante la marcia rivol-
gersi ai Servizi Autoriz-
zati Alfa Romeo.
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 165

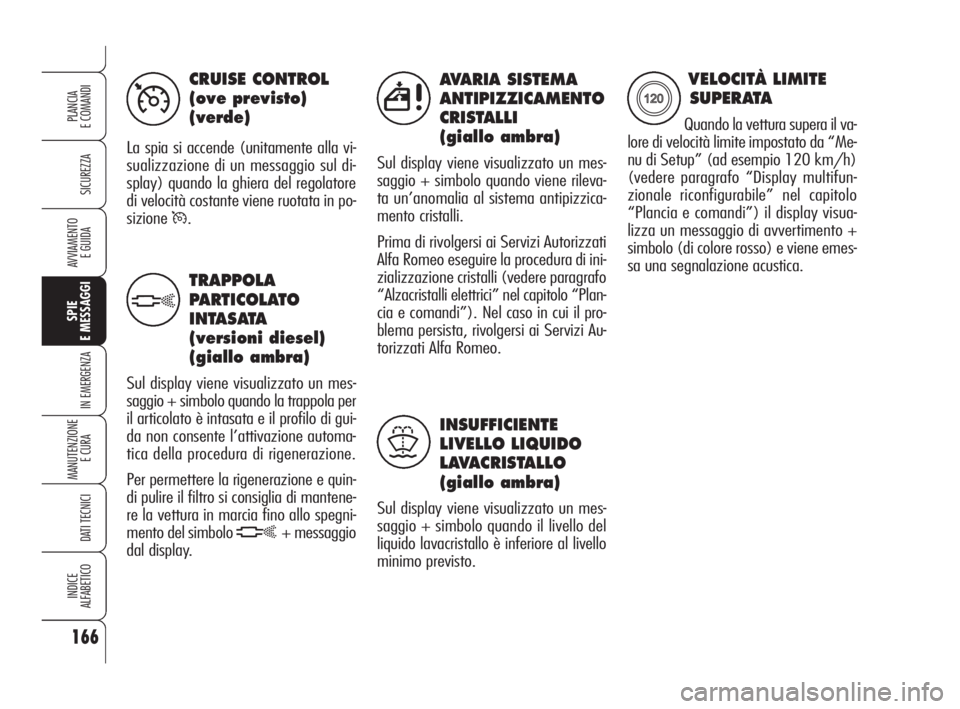

166
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVARIA SISTEMA
ANTIPIZZICAMENTO
CRISTALLI
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo quando viene rileva-
ta un’anomalia al sistema antipizzica-
mento cristalli.
Prima di rivolgersi ai Servizi Autorizzati
Alfa Romeo eseguire la procedura di ini-
zializzazione cristalli (vedere paragrafo
“Alzacristalli elettrici” nel capitolo “Plan-
cia e comandi”). Nel caso in cui il pro-
blema persista, rivolgersi ai Servizi Au-
torizzati Alfa Romeo.
TRAPPOLA
PARTICOLATO
INTASATA
(versioni diesel)
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo quando la trappola per
il articolato è intasata e il profilo di gui-
da non consente l’attivazione automa-
tica della procedura di rigenerazione.
Per permettere la rigenerazione e quin-
di pulire il filtro si consiglia di mantene-
re la vettura in marcia fino allo spegni-
mento del simbolo
h+ messaggio
dal display.
5
INSUFFICIENTE
LIVELLO LIQUIDO
LAVACRISTALLO
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo quando il livello del
liquido lavacristallo è inferiore al livello
minimo previsto.
)
VELOCITÀ LIMITE
SUPERATA
Quando la vettura supera il va-
lore di velocità limite impostato da “Me-
nu di Setup” (ad esempio 120 km/h)
(vedere paragrafo “Display multifun-
zionale riconfigurabile” nel capitolo
“Plancia e comandi”) il display visua-
lizza un messaggio di avvertimento +
simbolo (di colore rosso) e viene emes-
sa una segnalazione acustica.X
CRUISE CONTROL
(ove previsto)
(verde)
La spia si accende (unitamente alla vi-
sualizzazione di un messaggio sul di-
splay) quando la ghiera del regolatore
di velocità costante viene ruotata in po-
sizione
Ü.
Ü
h
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 166

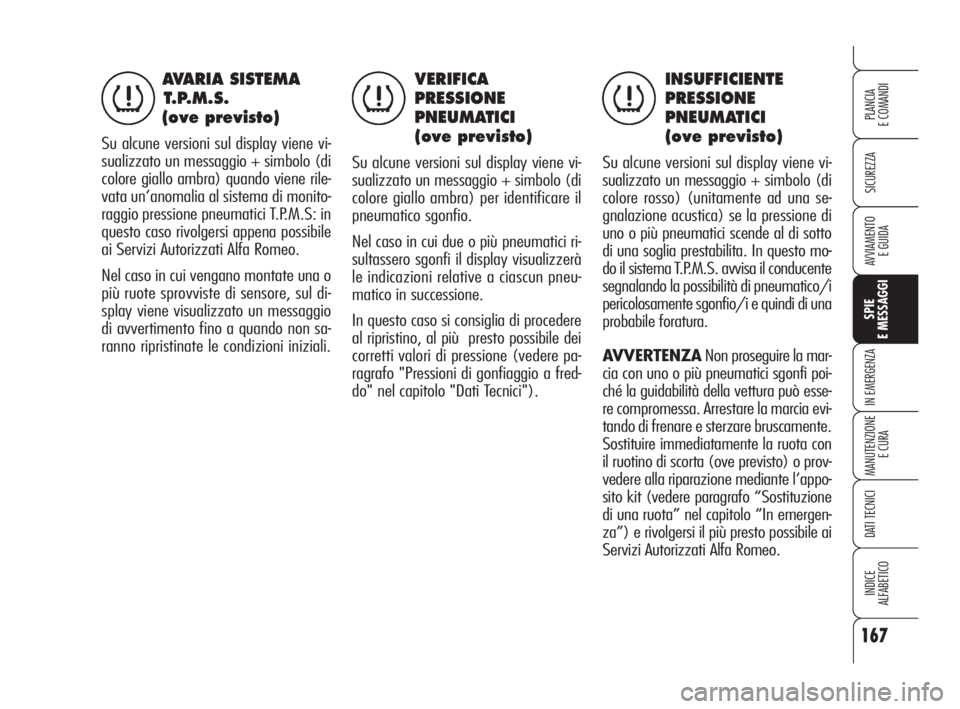

AVARIA SISTEMA
T.P.M.S.
(ove previsto)
Su alcune versioni sul display viene vi-
sualizzato un messaggio + simbolo (di
colore giallo ambra) quando viene rile-
vata un’anomalia al sistema di monito-
raggio pressione pneumatici T.P.M.S: in
questo caso rivolgersi appena possibile
ai Servizi Autorizzati Alfa Romeo.
Nel caso in cui vengano montate una o
più ruote sprovviste di sensore, sul di-
splay viene visualizzato un messaggio
di avvertimento fino a quando non sa-
ranno ripristinate le condizioni iniziali.
167
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
nn
VERIFICA
PRESSIONE
PNEUMATICI
(ove previsto)
Su alcune versioni sul display viene vi-
sualizzato un messaggio + simbolo (di
colore giallo ambra) per identificare il
pneumatico sgonfio.
Nel caso in cui due o più pneumatici ri-
sultassero sgonfi il display visualizzerà
le indicazioni relative a ciascun pneu-
matico in successione.
In questo caso si consiglia di procedere
al ripristino, al più presto possibile dei
corretti valori di pressione (vedere pa-
ragrafo "Pressioni di gonfiaggio a fred-
do" nel capitolo "Dati Tecnici").
INSUFFICIENTE
PRESSIONE
PNEUMATICI
(ove previsto)
Su alcune versioni sul display viene vi-
sualizzato un messaggio + simbolo (di
colore rosso) (unitamente ad una se-
gnalazione acustica) se la pressione di
uno o più pneumatici scende al di sotto
di una soglia prestabilita. In questo mo-
do il sistema T.P.M.S. avvisa il conducente
segnalando la possibilità di pneumatico/i
pericolosamente sgonfio/i e quindi di una
probabile foratura.
AVVERTENZANon proseguire la mar-
cia con uno o più pneumatici sgonfi poi-
ché la guidabilità della vettura può esse-
re compromessa. Arrestare la marcia evi-
tando di frenare e sterzare bruscamente.
Sostituire immediatamente la ruota con
il ruotino di scorta (ove previsto) o prov-
vedere alla riparazione mediante l’appo-
sito kit (vedere paragrafo “Sostituzione
di una ruota” nel capitolo “In emergen-
za”) e rivolgersi il più presto possibile ai
Servizi Autorizzati Alfa Romeo.
n
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 167

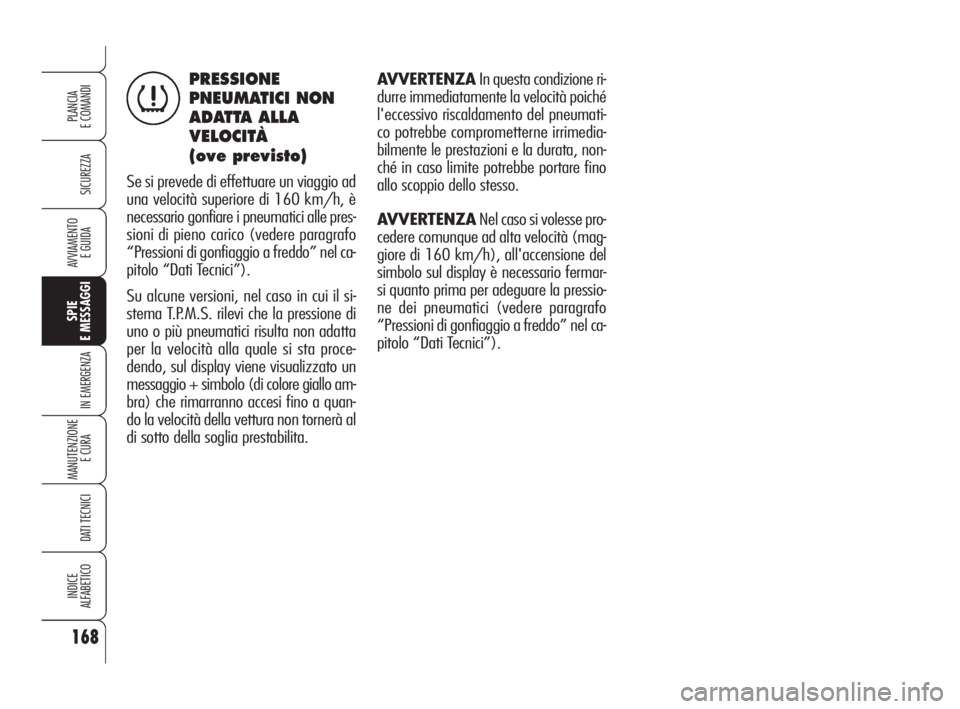

168
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVVERTENZAIn questa condizione ri-
durre immediatamente la velocità poiché
l'eccessivo riscaldamento del pneumati-
co potrebbe comprometterne irrimedia-
bilmente le prestazioni e la durata, non-
ché in caso limite potrebbe portare fino
allo scoppio dello stesso.
AVVERTENZANel caso si volesse pro-
cedere comunque ad alta velocità (mag-
giore di 160 km/h), all'accensione del
simbolo sul display è necessario fermar-
si quanto prima per adeguare la pressio-
ne dei pneumatici (vedere paragrafo
“Pressioni di gonfiaggio a freddo” nel ca-
pitolo “Dati Tecnici”).PRESSIONE
PNEUMATICI NON
ADATTA ALLA
VELOCITÀ
(ove previsto)
Se si prevede di effettuare un viaggio ad
una velocità superiore di 160 km/h, è
necessario gonfiare i pneumatici alle pres-
sioni di pieno carico (vedere paragrafo
“Pressioni di gonfiaggio a freddo” nel ca-
pitolo “Dati Tecnici”).
Su alcune versioni, nel caso in cui il si-
stema T.P.M.S. rilevi che la pressione di
uno o più pneumatici risulta non adatta
per la velocità alla quale si sta proce-
dendo, sul display viene visualizzato un
messaggio + simbolo (di colore giallo am-
bra) che rimarranno accesi fino a quan-
do la velocità della vettura non tornerà al
di sotto della soglia prestabilita.
n
151-168 Alfa BRERA ita 28-08-2008 9:21 Pagina 168
