Alfa Romeo Brera/Spider 2009 Manual de Uso e Manutenção (in Portuguese)

209
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
M M
A A
N N
U U
T T
E E
N N
Ç Ç
à Ã
O O
D D
O O
V V
E E
Í Í
C C
U U
L L
O O

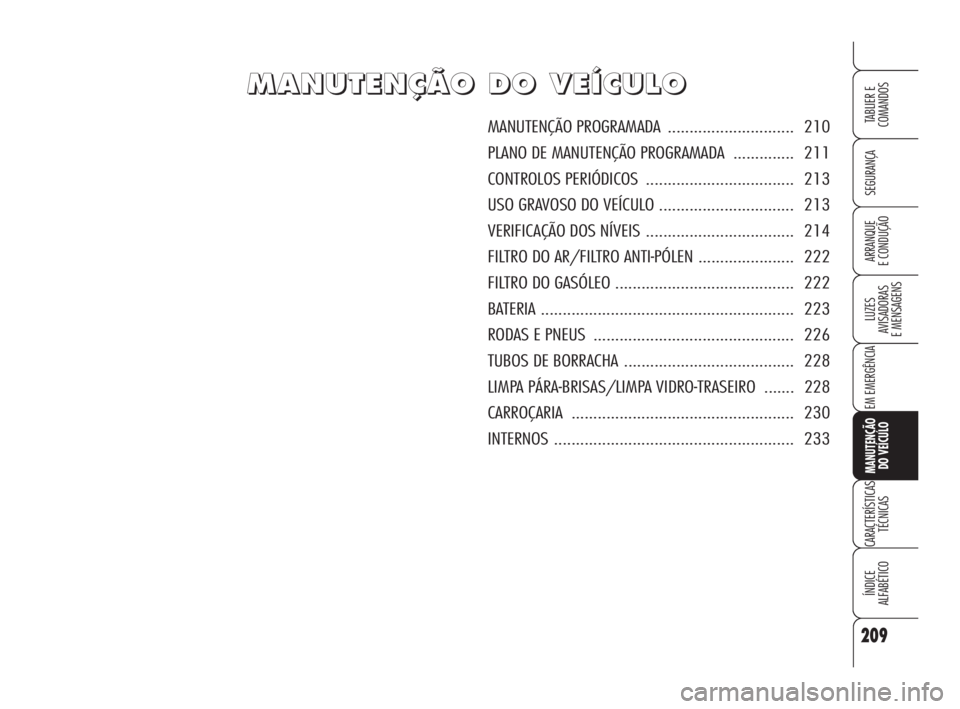

MANUTENÇÃO PROGRAMADA ............................. 210
PLANO DE MANUTENÇÃO PROGRAMADA .............. 211
CONTROLOS PERIÓDICOS .................................. 213
USO GRAVOSO DO VEÍCULO............................... 213
VERIFICAÇÃO DOS NÍVEIS .................................. 214
FILTRO DO AR/FILTRO ANTI-PÓLEN...................... 222
FILTRO DO GASÓLEO......................................... 222
BATERIA .......................................................... 223
RODAS E PNEUS .............................................. 226
TUBOS DE BORRACHA ....................................... 228
LIMPA PÁRA-BRISAS/LIMPA VIDRO-TRASEIRO ....... 228
CARROÇARIA................................................... 230
INTERNOS....................................................... 233
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 209

210
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

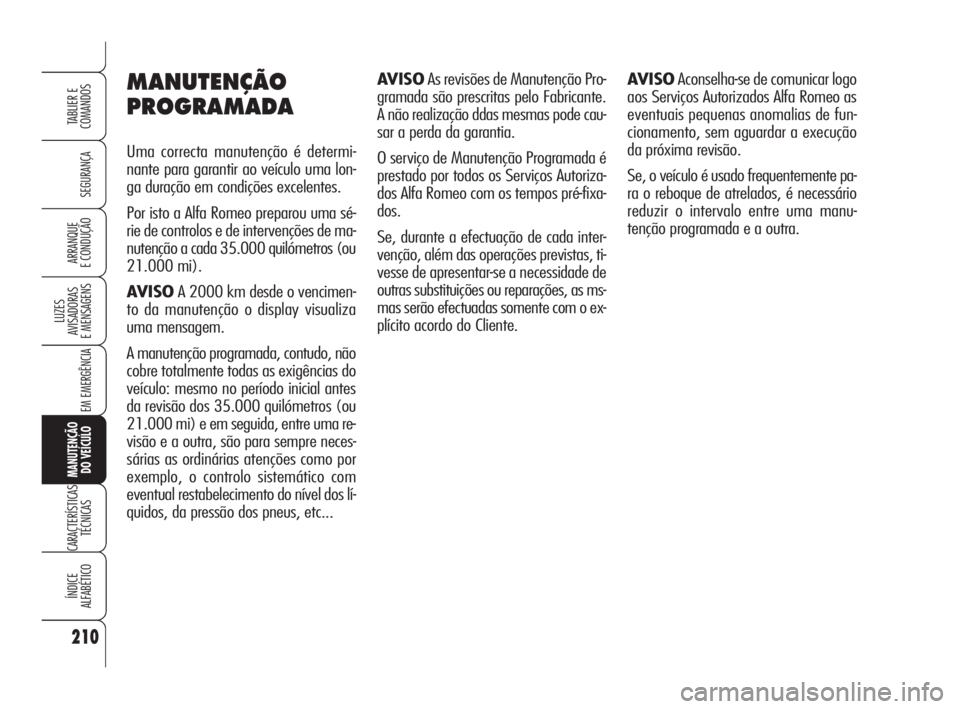

MANUTENÇÃO
PROGRAMADA
Uma correcta manutenção é determi-
nante para garantir ao veículo uma lon-
ga duração em condições excelentes.
Por isto a Alfa Romeo preparou uma sé-
rie de controlos e de intervenções de ma-
nutenção a cada 35.000 quilómetros (ou
21.000 mi).
AVISOA 2000 km desde o vencimen-
to da manutenção o display visualiza
uma mensagem.
A manutenção programada, contudo, não
cobre totalmente todas as exigências do
veículo: mesmo no período inicial antes
da revisão dos 35.000 quilómetros (ou
21.000 mi) e em seguida, entre uma re-
visão e a outra, são para sempre neces-
sárias as ordinárias atenções como por
exemplo, o controlo sistemático com
eventual restabelecimento do nível dos lí-
quidos, da pressão dos pneus, etc...AVISOAs revisões de Manutenção Pro-
gramada são prescritas pelo Fabricante.
A não realização ddas mesmas pode cau-
sar a perda da garantia.
O serviço de Manutenção Programada é
prestado por todos os Serviços Autoriza-
dos Alfa Romeo com os tempos pré-fixa-
dos.
Se, durante a efectuação de cada inter-
venção, além das operações previstas, ti-
vesse de apresentar-se a necessidade de
outras substituições ou reparações, as ms-
mas serão efectuadas somente com o ex-
plícito acordo do Cliente.AVISOAconselha-se de comunicar logo
aos Serviços Autorizados Alfa Romeo as
eventuais pequenas anomalias de fun-
cionamento, sem aguardar a execução
da próxima revisão.
Se, o veículo é usado frequentemente pa-
ra o reboque de atrelados, é necessário
reduzir o intervalo entre uma manu-
tenção programada e a outra.
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 210

211
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
35 70 105 140 175
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●
●●
●●●●●
●●●●●
●●●●●

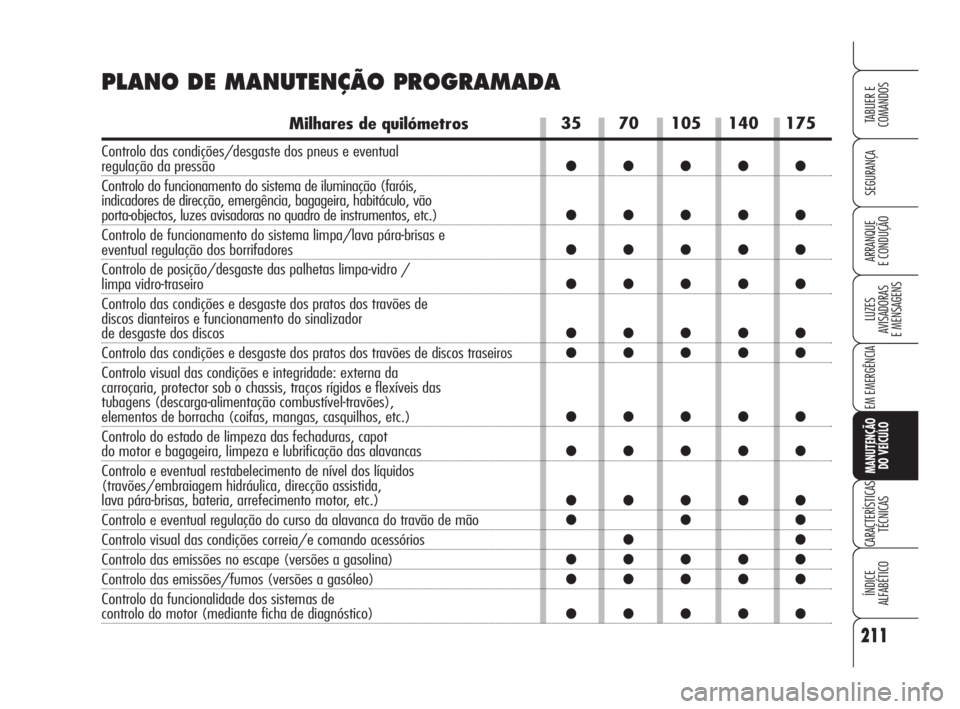

PLANO DE MANUTENÇÃO PROGRAMADA
Milhares de quilómetros
Controlo das condições/desgaste dos pneus e eventual regulação da pressão
Controlo do funcionamento do sistema de iluminação (faróis,
indicadores de direcção, emergência, bagageira, habitáculo, vão
porta-objectos, luzes avisadoras no quadro de instrumentos, etc.)
Controlo de funcionamento do sistema limpa/lava pára-brisas e
eventual regulação dos borrifadores
Controlo de posição/desgaste das palhetas limpa-vidro /
limpa vidro-traseiro
Controlo das condições e desgaste dos pratos dos travões de
discos dianteiros e funcionamento do sinalizador
de desgaste dos discos
Controlo das condições e desgaste dos pratos dos travões de discos traseiros
Controlo visual das condições e integridade: externa da
carroçaria, protector sob o chassis, traços rígidos e flexíveis das
tubagens (descarga-alimentação combustível-travões),
elementos de borracha (coifas, mangas, casquilhos, etc.)
Controlo do estado de limpeza das fechaduras, capot
do motor e bagageira, limpeza e lubrificação das alavancas
Controlo e eventual restabelecimento de nível dos líquidos
(travões/embraiagem hidráulica, direcção assistida,
lava pára-brisas, bateria, arrefecimento motor, etc.)
Controlo e eventual regulação do curso da alavanca do travão de mão
Controlo visual das condições correia/e comando acessórios
Controlo das emissões no escape (versões a gasolina)
Controlo das emissões/fumos (versões a gasóleo)
Controlo da funcionalidade dos sistemas de
controlo do motor (mediante ficha de diagnóstico)
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 211

212
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

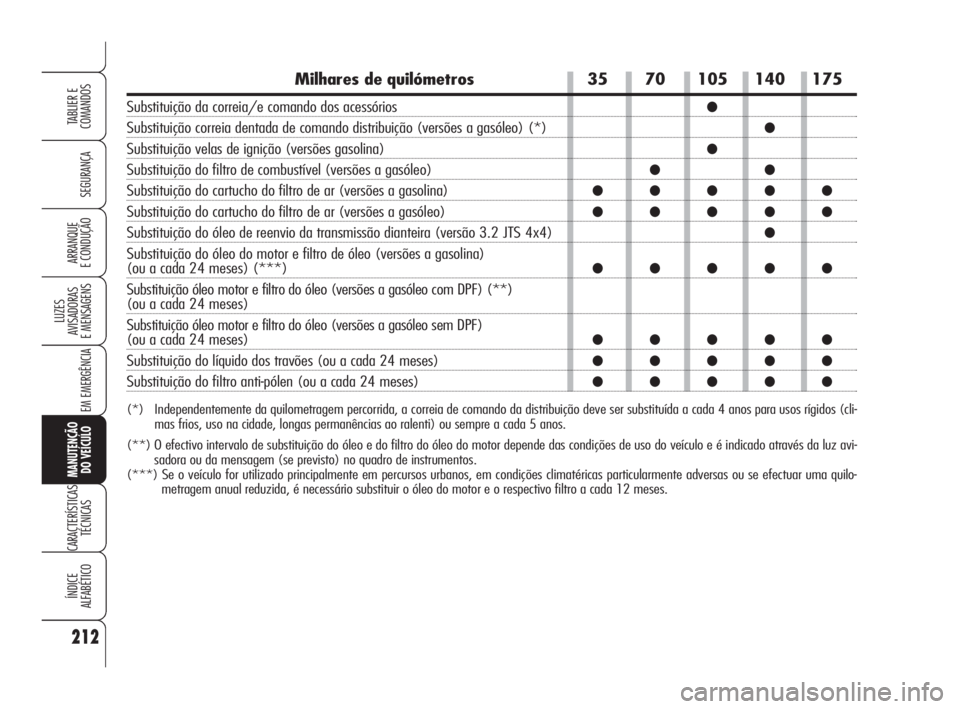

35 70 105 140 175
●
●
●
●●
●●●●●
●●●●●
●
●●●●●
●●●●●
●●●●●
●●●●●
Milhares de quilómetros
Substituição da correia/e comando dos acessórios
Substituição correia dentada de comando distribuição (versões a gasóleo) (*)
Substituição velas de ignição (versões gasolina)
Substituição do filtro de combustível (versões a gasóleo)
Substituição do cartucho do filtro de ar (versões a gasolina)
Substituição do cartucho do filtro de ar (versões a gasóleo)
Substituição do óleo de reenvio da transmissão dianteira (versão 3.2 JTS 4x4)
Substituição do óleo do motor e filtro de óleo (versões a gasolina)
(ou a cada 24 meses) (***)
Substituição óleo motor e filtro do óleo (versões a gasóleo com DPF) (**)
(ou a cada 24 meses)
Substituição óleo motor e filtro do óleo (versões a gasóleo sem DPF)
(ou a cada 24 meses)
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro anti-pólen (ou a cada 24 meses)
(*) Independentemente da quilometragem percorrida, a correia de comando da distribuição deve ser substituída a cada 4 anos para usos rígidos (cli-
mas frios, uso na cidade, longas permanências ao ralenti) ou sempre a cada 5 anos.
(**) O efectivo intervalo de substituição do óleo e do filtro do óleo do motor depende das condições de uso do veículo e é indicado através da luz avi-
sadora ou da mensagem (se previsto) no quadro de instrumentos.
(***) Se o veículo for utilizado principalmente em percursos urbanos, em condições climatéricas particularmente adversas ou se efectuar uma quilo-
metragem anual reduzida, é necessário substituir o óleo do motor e o respectivo filtro a cada 12 meses.
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 212

213
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

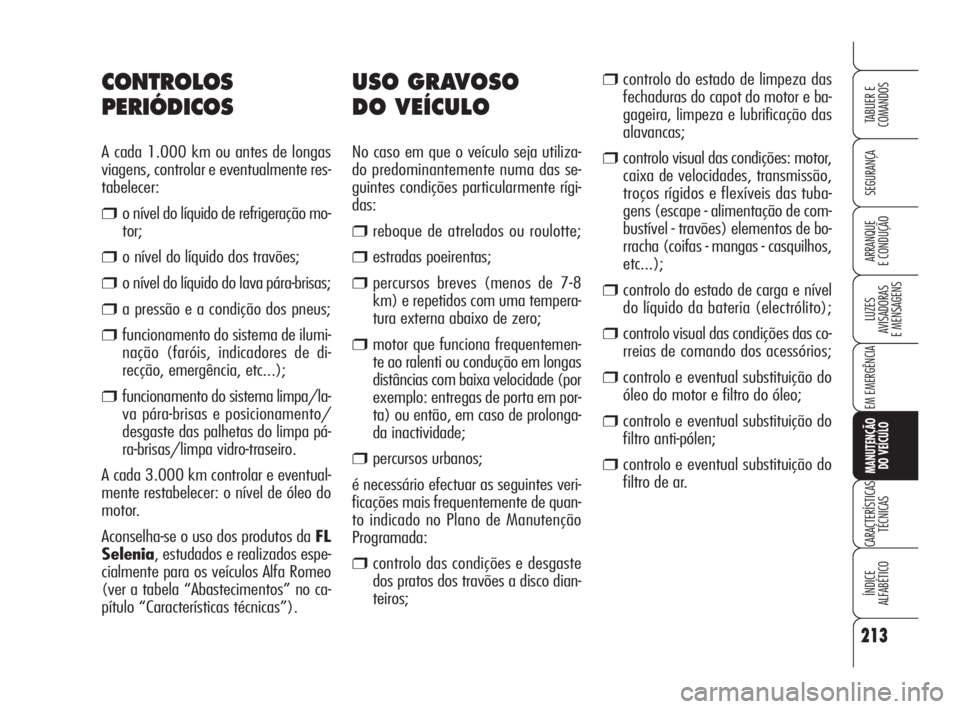

USO GRAVOSO
DO VEÍCULO
No caso em que o veículo seja utiliza-
do predominantemente numa das se-
guintes condições particularmente rígi-
das:
❒reboque de atrelados ou roulotte;
❒estradas poeirentas;
❒percursos breves (menos de 7-8
km) e repetidos com uma tempera-
tura externa abaixo de zero;
❒motor que funciona frequentemen-
te ao ralenti ou condução em longas
distâncias com baixa velocidade (por
exemplo: entregas de porta em por-
ta) ou então, em caso de prolonga-
da inactividade;
❒percursos urbanos;
é necessário efectuar as seguintes veri-
ficações mais frequentemente de quan-
to indicado no Plano de Manutenção
Programada:
❒controlo das condições e desgaste
dos pratos dos travões a disco dian-
teiros;❒controlo do estado de limpeza das
fechaduras do capot do motor e ba-
gageira, limpeza e lubrificação das
alavancas;
❒controlo visual das condições: motor,
caixa de velocidades, transmissão,
troços rígidos e flexíveis das tuba-
gens (escape - alimentação de com-
bustível - travões) elementos de bo-
rracha (coifas - mangas - casquilhos,
etc...);
❒controlo do estado de carga e nível
do líquido da bateria (electrólito);
❒controlo visual das condições das co-
rreias de comando dos acessórios;
❒controlo e eventual substituição do
óleo do motor e filtro do óleo;
❒controlo e eventual substituição do
filtro anti-pólen;
❒controlo e eventual substituição do
filtro de ar.
CONTROLOS
PERIÓDICOS
A cada 1.000 km ou antes de longas
viagens, controlar e eventualmente res-
tabelecer:
❒o nível do líquido de refrigeração mo-
tor;
❒o nível do líquido dos travões;
❒o nível do líquido do lava pára-brisas;
❒a pressão e a condição dos pneus;
❒funcionamento do sistema de ilumi-
nação (faróis, indicadores de di-
recção, emergência, etc...);
❒funcionamento do sistema limpa/la-
va pára-brisas e posicionamento/
desgaste das palhetas do limpa pá-
ra-brisas/limpa vidro-traseiro.
A cada 3.000 km controlar e eventual-
mente restabelecer: o nível de óleo do
motor.
Aconselha-se o uso dos produtos da FL
Selenia, estudados e realizados espe-
cialmente para os veículos Alfa Romeo
(ver a tabela “Abastecimentos” no ca-
pítulo “Características técnicas”).
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 213

214
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

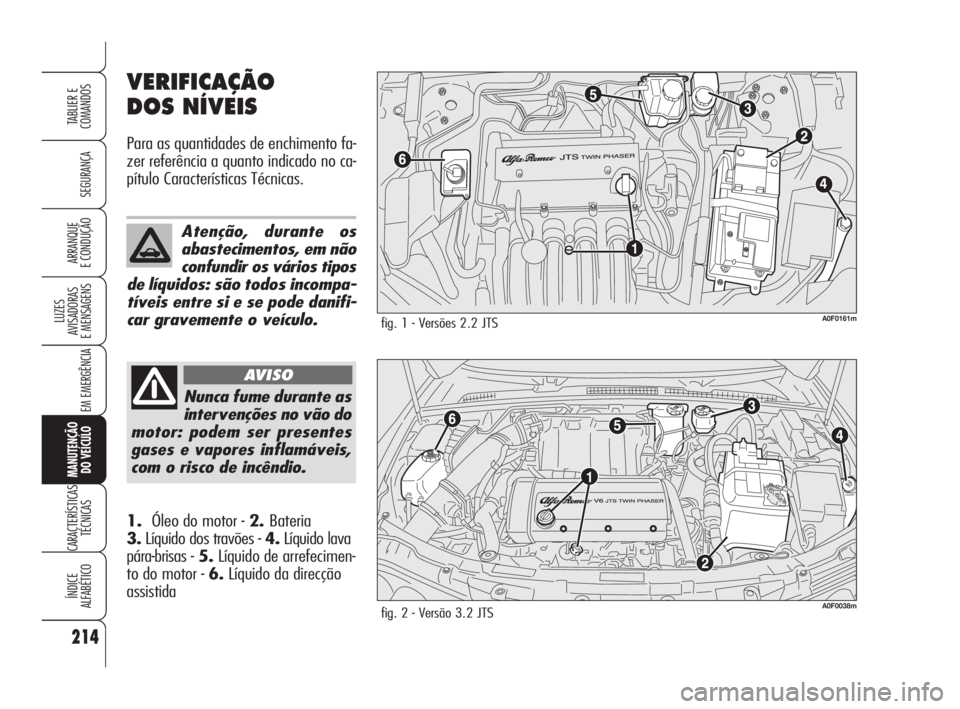

VERIFICAÇÃO
DOS NÍVEIS
Para as quantidades de enchimento fa-
zer referência a quanto indicado no ca-
pítulo Características Técnicas.
1.Óleo do motor - 2.Bateria
3.Líquido dos travões - 4.Líquido lava
pára-brisas - 5.Líquido de arrefecimen-
to do motor - 6.Líquido da direcção
assistida
fig. 1 - Versões 2.2 JTSA0F0161m
fig. 2 - Versão 3.2 JTSA0F0038m
Nunca fume durante as
intervenções no vão do
motor: podem ser presentes
gases e vapores inflamáveis,
com o risco de incêndio.
AVISO
Atenção, durante os
abastecimentos, em não
confundir os vários tipos
de líquidos: são todos incompa-
tíveis entre si e se pode danifi-
car gravemente o veículo.
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 214

215
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

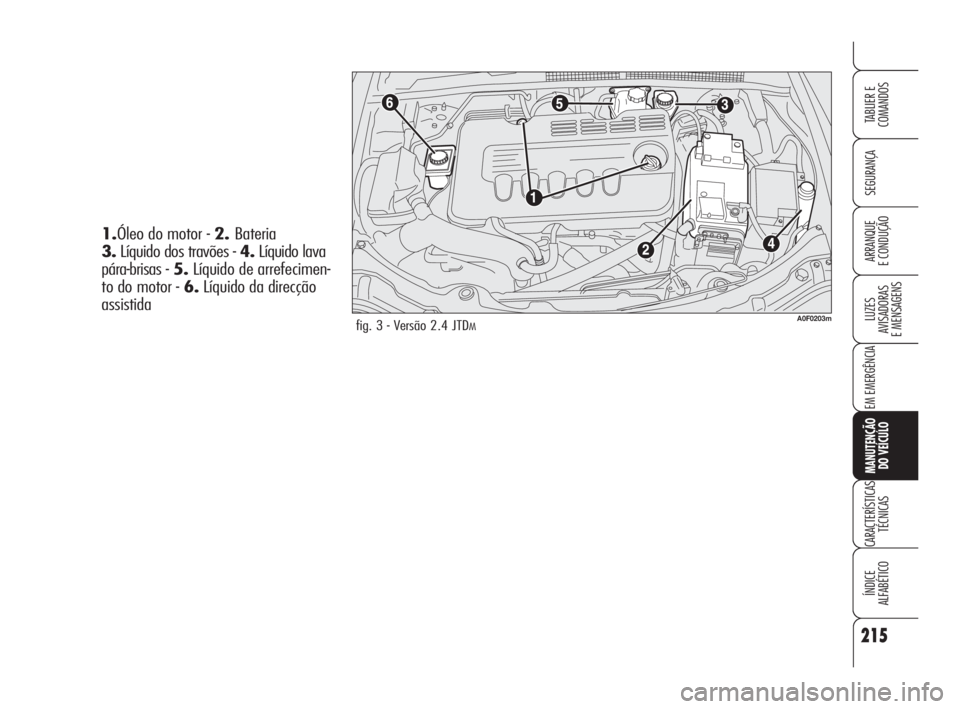

fig. 3 - Versão 2.4 JTDMA0F0203m
1.Óleo do motor - 2.Bateria
3.Líquido dos travões - 4.Líquido lava
pára-brisas - 5.Líquido de arrefecimen-
to do motor - 6.Líquido da direcção
assistida
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 215

216
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃOÓLEO DO MOTOR
Fig. 4: versões 2.2 JTS
Fig. 5: versão 3.2 JTS
Fig. 6: versão 2.4 JTD
M
Controlo do nível de óleo
do motor
O controlo de nível do óleo deve ser
efectuado, com o veículo em terreno pla-
no, alguns minutos (cerca 5) após a pa-
rada do motor.
A0F0018mfig. 4A0F0069mfig. 5A0F0202mfig. 6
Extrair a vareta Ade controlo e limpá-
la, em seguida, intriduzí-la de novo a
fundo, extraí-la e verificar que o nível es-
teja dentre os limites MINeMAXpre-
sentes na própria vareta. O intervalo
dentre os limites MINeMAXcorres-
ponde a cerca de um litro de óleo.
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 216

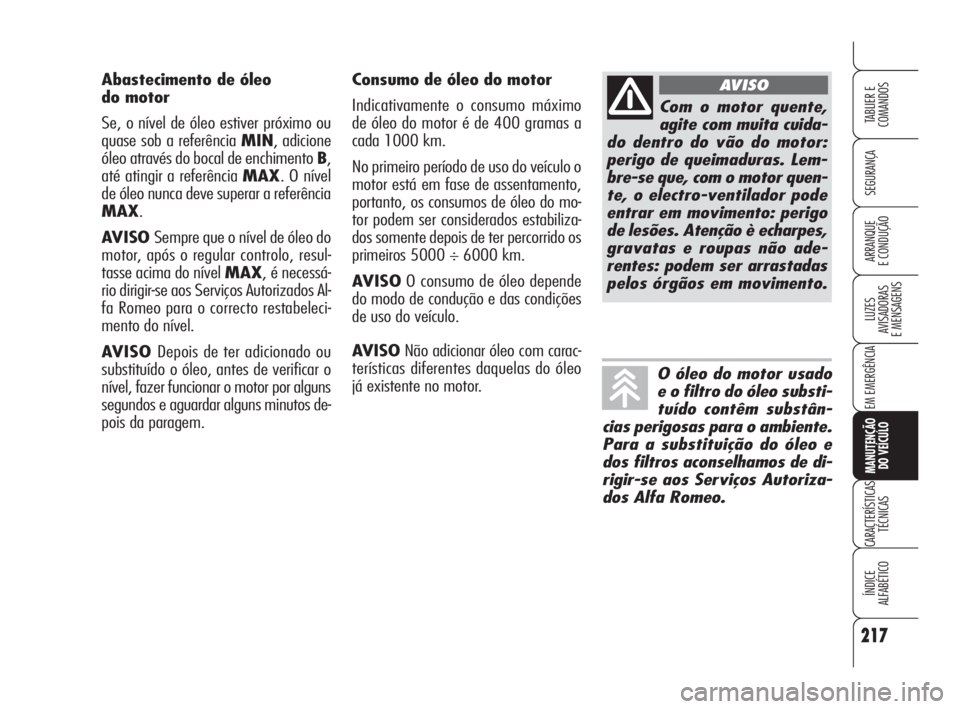

Consumo de óleo do motor
Indicativamente o consumo máximo
de óleo do motor é de 400 gramas a
cada 1000 km.
No primeiro período de uso do veículo o
motor está em fase de assentamento,
portanto, os consumos de óleo do mo-
tor podem ser considerados estabiliza-
dos somente depois de ter percorrido os
primeiros 5000 ÷ 6000 km.
AVISOO consumo de óleo depende
do modo de condução e das condições
de uso do veículo.
AVISONão adicionar óleo com carac-
terísticas diferentes daquelas do óleo
já existente no motor. Abastecimento de óleo
do motor
Se, o nível de óleo estiver próximo ou
quase sob a referência MIN, adicione
óleo através do bocal de enchimento B,
até atingir a referência MAX. O nível
de óleo nunca deve superar a referência
MAX.
AVISO Sempre que o nível de óleo do
motor, após o regular controlo, resul-
tasse acima do nível MAX, é necessá-
rio dirigir-se aos Serviços Autorizados Al-
fa Romeo para o correcto restabeleci-
mento do nível.
AVISO Depois de ter adicionado ou
substituído o óleo, antes de verificar o
nível, fazer funcionar o motor por alguns
segundos e aguardar alguns minutos de-
pois da paragem.
217
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Com o motor quente,
agite com muita cuida-
do dentro do vão do motor:
perigo de queimaduras. Lem-
bre-se que, com o motor quen-
te, o electro-ventilador pode
entrar em movimento: perigo
de lesões. Atenção è echarpes,
gravatas e roupas não ade-
rentes: podem ser arrastadas
pelos órgãos em movimento.
AVISO
O óleo do motor usado
e o filtro do óleo substi-
tuído contêm substân-
cias perigosas para o ambiente.
Para a substituição do óleo e
dos filtros aconselhamos de di-
rigir-se aos Serviços Autoriza-
dos Alfa Romeo.
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 217

218
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
O sistema de arrefeci-
mento do motor utiliza
fluido protector anti-
congelante PARAFLU UP, que
deve ser utilizado para even-
tuais abastecimentos, não pode
ser misturado com qualquer ou-
tro tipo de fluido. No caso em
que se verificasse esta condição
evitar absolutamente de ligar o
motor e dirija-se aos Serviços
Autorizados Alfa Romeo.
Com o motor muito
quente, não remova a
tampa do tanque: perigo de
queimaduras.
AVISO
O sistema de arrefeci-
mento é pressurizado.
Substituir eventualmente a
tampa só com uma outra ori-
ginal, ou a eficiência do siste-
ma pode ser comprometida.
AVISO

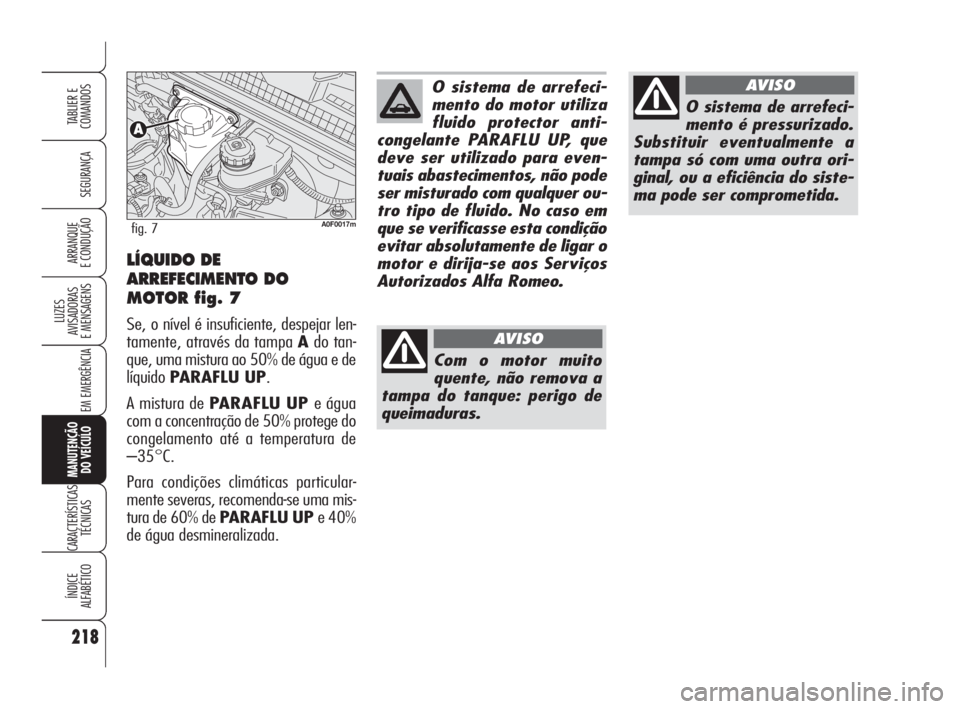

LÍQUIDO DE
ARREFECIMENTO DO
MOTOR fig. 7
Se, o nível é insuficiente, despejar len-
tamente, através da tampa Ado tan-
que, uma mistura ao 50% de água e de
líquidoPARAFLU UP.
A mistura de PARAFLU UP e água
com a concentração de 50% protege do
congelamento até a temperatura de
–35°C.
Para condições climáticas particular-
mente severas, recomenda-se uma mis-
tura de 60% de PARAFLU UP e 40%
de água desmineralizada.
A0F0017mfig. 7
209-234 Alfa BRERA por 28-08-2008 15:09 Pagina 218
