Alfa Romeo Giulia 2016 Handleiding (in Dutch)
Manufacturer: ALFA ROMEO, Model Year: 2016, Model line: Giulia, Model: Alfa Romeo Giulia 2016Pages: 204, PDF Size: 5.01 MB

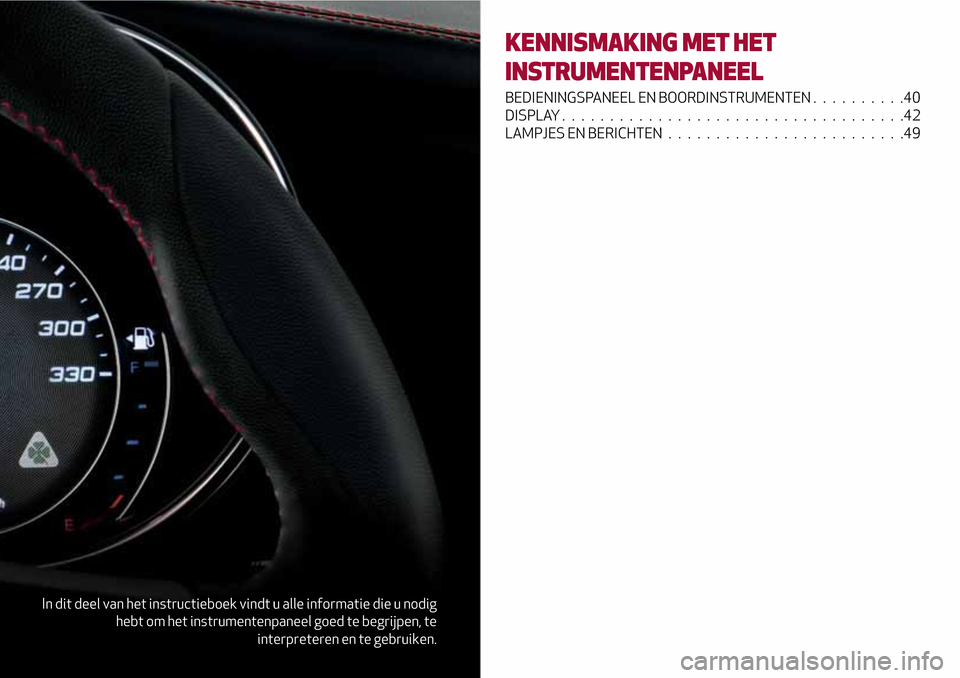

Page 41 of 204
In dit deel van het instructieboek vindt u alle informatie die u nodig
hebt om het instrumentenpaneel goed te begrijpen, te
interpreteren en te gebruiken.
KENNISMAKING MET HET
INSTRUMENTENPANEEL
BEDIENINGSPANEEL EN BOORDINSTRUMENTEN..........40
DISPLAY....................................42
LAMPJES EN BERICHTEN.........................49

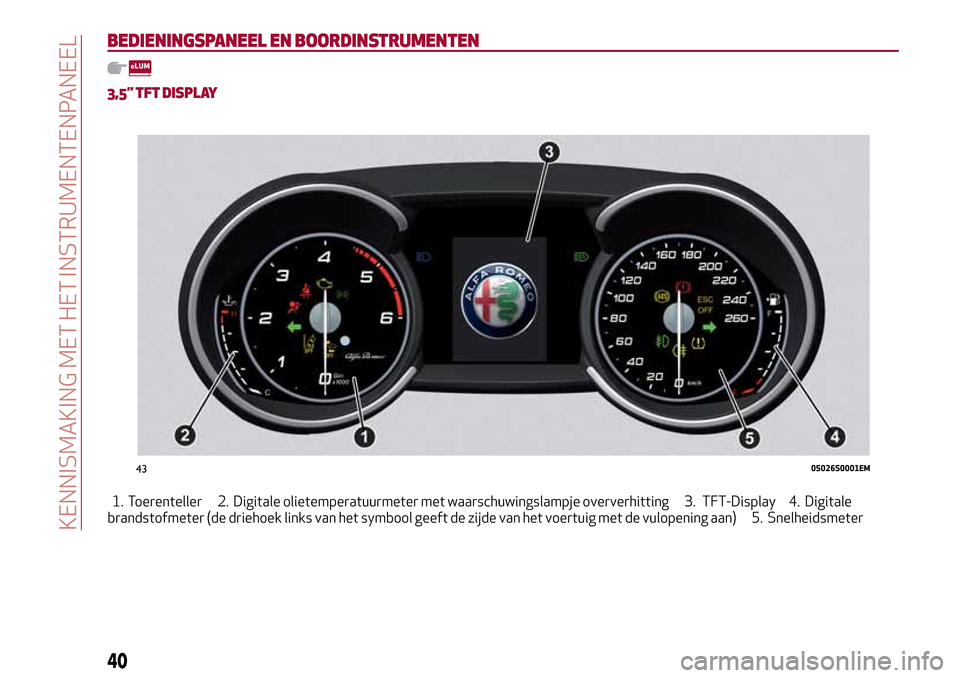

Page 42 of 204
BEDIENINGSPANEEL EN BOORDINSTRUMENTEN
3,5” TFT DISPLAY
1. Toerenteller 2. Digitale olietemperatuurmeter met waarschuwingslampje oververhitting 3. TFT-Display 4. Digitale
brandstofmeter (de driehoek links van het symbool geeft de zijde van het voertuig met de vulopening aan) 5. Snelheidsmeter
4305026S0001EM
40
KENNISMAKING MET HET INSTRUMENTENPANEEL

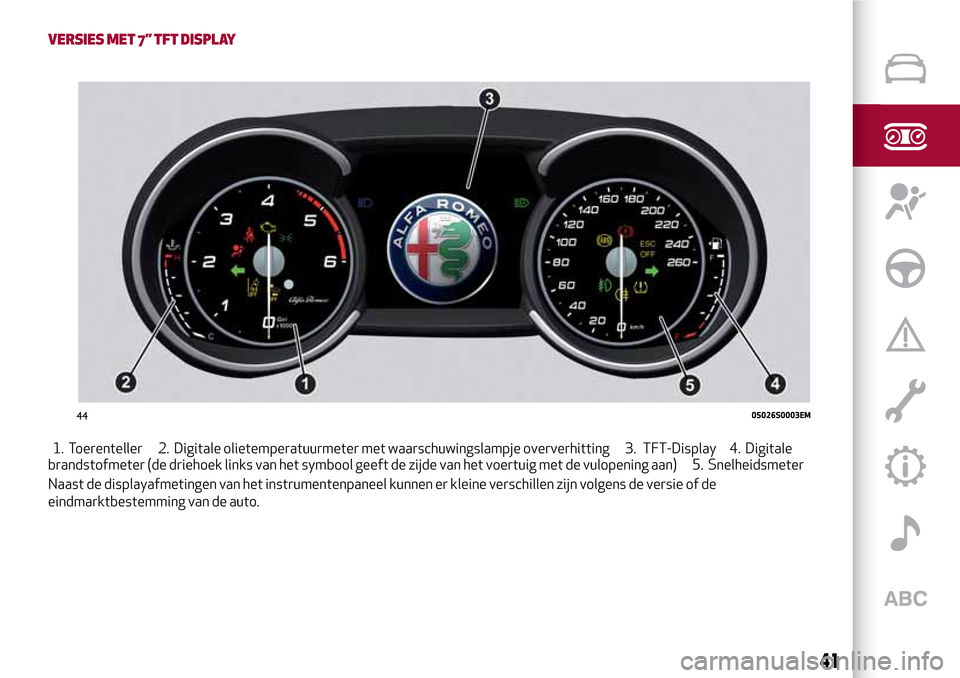

Page 43 of 204
VERSIES MET 7” TFT DISPLAY
1. Toerenteller 2. Digitale olietemperatuurmeter met waarschuwingslampje oververhitting 3. TFT-Display 4. Digitale
brandstofmeter (de driehoek links van het symbool geeft de zijde van het voertuig met de vulopening aan) 5. Snelheidsmeter
Naast de displayafmetingen van het instrumentenpaneel kunnen er kleine verschillen zijn volgens de versie of de
eindmarktbestemming van de auto.
4405026S0003EM
41

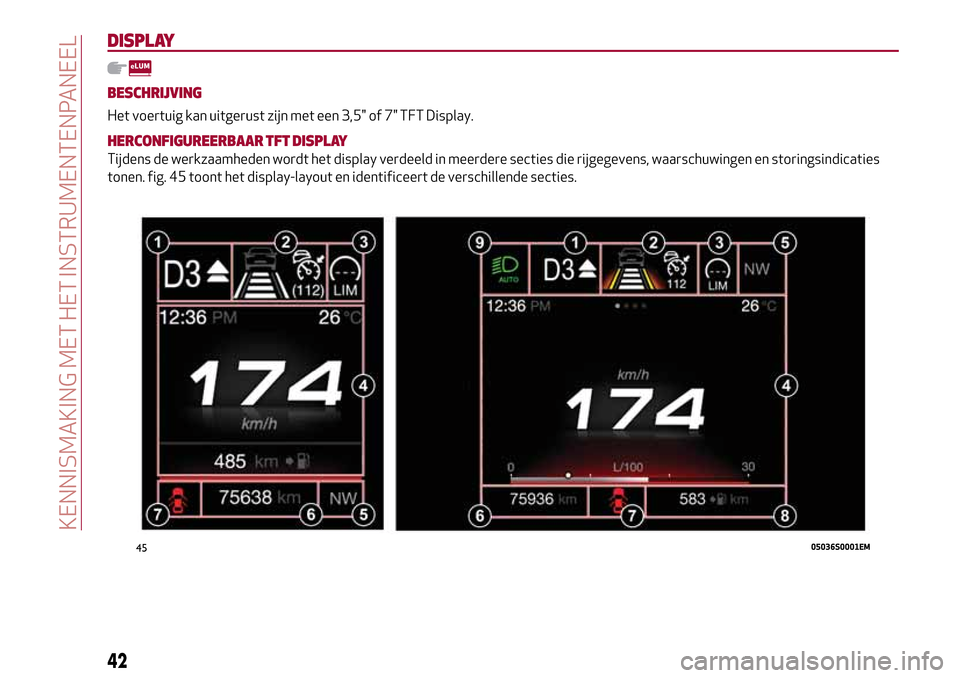

Page 44 of 204
DISPLAY
BESCHRIJVING
Het voertuig kan uitgerust zijn met een 3,5" of 7" TFT Display.
HERCONFIGUREERBAAR TFT DISPLAY
Tijdens de werkzaamheden wordt het display verdeeld in meerdere secties die rijgegevens, waarschuwingen en storingsindicaties
tonen. fig. 45 toont het display-layout en identificeert de verschillende secties.
4505036S0001EM
42
KENNISMAKING MET HET INSTRUMENTENPANEEL
Page 45 of 204

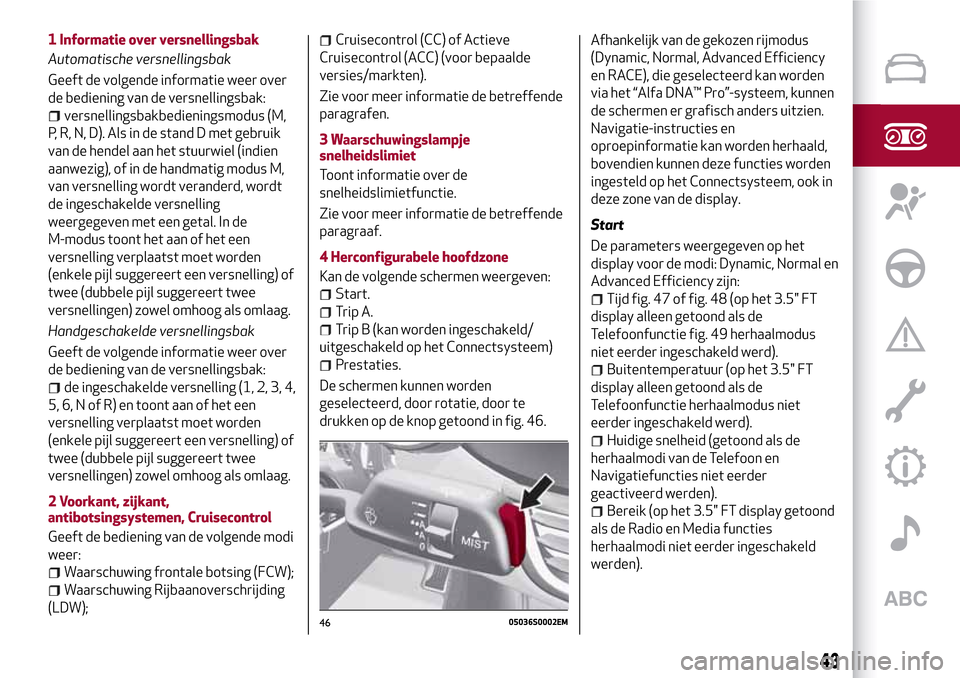

1 Informatie over versnellingsbak
Automatische versnellingsbak
Geeft de volgende informatie weer over
de bediening van de versnellingsbak:
versnellingsbakbedieningsmodus (M,
P, R, N, D). Als in de stand D met gebruik
van de hendel aan het stuurwiel (indien
aanwezig), of in de handmatig modus M,
van versnelling wordt veranderd, wordt
de ingeschakelde versnelling
weergegeven met een getal. In de
M-modus toont het aan of het een
versnelling verplaatst moet worden
(enkele pijl suggereert een versnelling) of
twee (dubbele pijl suggereert twee
versnellingen) zowel omhoog als omlaag.
Handgeschakelde versnellingsbak
Geeft de volgende informatie weer over
de bediening van de versnellingsbak:
de ingeschakelde versnelling (1, 2, 3, 4,
5, 6, N of R) en toont aan of het een
versnelling verplaatst moet worden
(enkele pijl suggereert een versnelling) of
twee (dubbele pijl suggereert twee
versnellingen) zowel omhoog als omlaag.
2 Voorkant, zijkant,
antibotsingsystemen, Cruisecontrol
Geeft de bediening van de volgende modi
weer:
Waarschuwing frontale botsing (FCW);
Waarschuwing Rijbaanoverschrijding
(LDW);
Cruisecontrol (CC) of Actieve
Cruisecontrol (ACC) (voor bepaalde
versies/markten).
Zie voor meer informatie de betreffende
paragrafen.
3 Waarschuwingslampje
snelheidslimiet
Toont informatie over de
snelheidslimietfunctie.
Zie voor meer informatie de betreffende
paragraaf.
4 Herconfigurabele hoofdzone
Kan de volgende schermen weergeven:
Start.
Trip A.
Trip B (kan worden ingeschakeld/
uitgeschakeld op het Connectsysteem)
Prestaties.
De schermen kunnen worden
geselecteerd, door rotatie, door te
drukken op de knop getoond in fig. 46.Afhankelijk van de gekozen rijmodus
(Dynamic, Normal, Advanced Efficiency
en RACE), die geselecteerd kan worden
via het “Alfa DNA™ Pro”-systeem, kunnen
de schermen er grafisch anders uitzien.
Navigatie-instructies en
oproepinformatie kan worden herhaald,
bovendien kunnen deze functies worden
ingesteld op het Connectsysteem, ook in
deze zone van de display.
Start
De parameters weergegeven op het
display voor de modi: Dynamic, Normal en
Advanced Efficiency zijn:
Tijd fig. 47 of fig. 48 (op het 3.5" FT
display alleen getoond als de
Telefoonfunctie fig. 49 herhaalmodus
niet eerder ingeschakeld werd).
Buitentemperatuur (op het 3.5" FT
display alleen getoond als de
Telefoonfunctie herhaalmodus niet
eerder ingeschakeld werd).
Huidige snelheid (getoond als de
herhaalmodi van de Telefoon en
Navigatiefuncties niet eerder
geactiveerd werden).
Bereik (op het 3.5" FT display getoond
als de Radio en Media functies
herhaalmodi niet eerder ingeschakeld
werden).
4605036S0002EM
43
Page 46 of 204

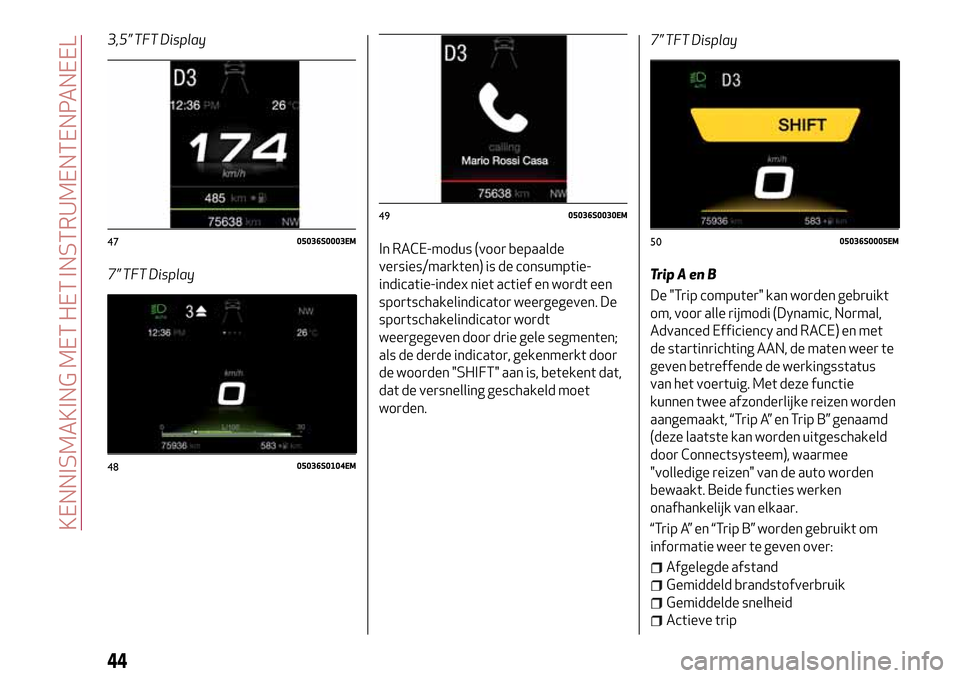

3,5” TFT Display
7” TFT DisplayIn RACE-modus (voor bepaalde
versies/markten) is de consumptie-
indicatie-index niet actief en wordt een
sportschakelindicator weergegeven. De
sportschakelindicator wordt
weergegeven door drie gele segmenten;
als de derde indicator, gekenmerkt door
de woorden "SHIFT" aan is, betekent dat,
dat de versnelling geschakeld moet
worden.7” TFT Display
TripAenB
De "Trip computer" kan worden gebruikt
om, voor alle rijmodi (Dynamic, Normal,
Advanced Efficiency and RACE) en met
de startinrichting AAN, de maten weer te
geven betreffende de werkingsstatus
van het voertuig. Met deze functie
kunnen twee afzonderlijke reizen worden
aangemaakt, “Trip A” en Trip B” genaamd
(deze laatste kan worden uitgeschakeld
door Connectsysteem), waarmee
"volledige reizen" van de auto worden
bewaakt. Beide functies werken
onafhankelijk van elkaar.
“Trip A” en “Trip B” worden gebruikt om
informatie weer te geven over:
Afgelegde afstand
Gemiddeld brandstofverbruik
Gemiddelde snelheid
Actieve trip
4705036S0003EM
4805036S0104EM
4905036S0030EM
5005036S0005EM
44
KENNISMAKING MET HET INSTRUMENTENPANEEL

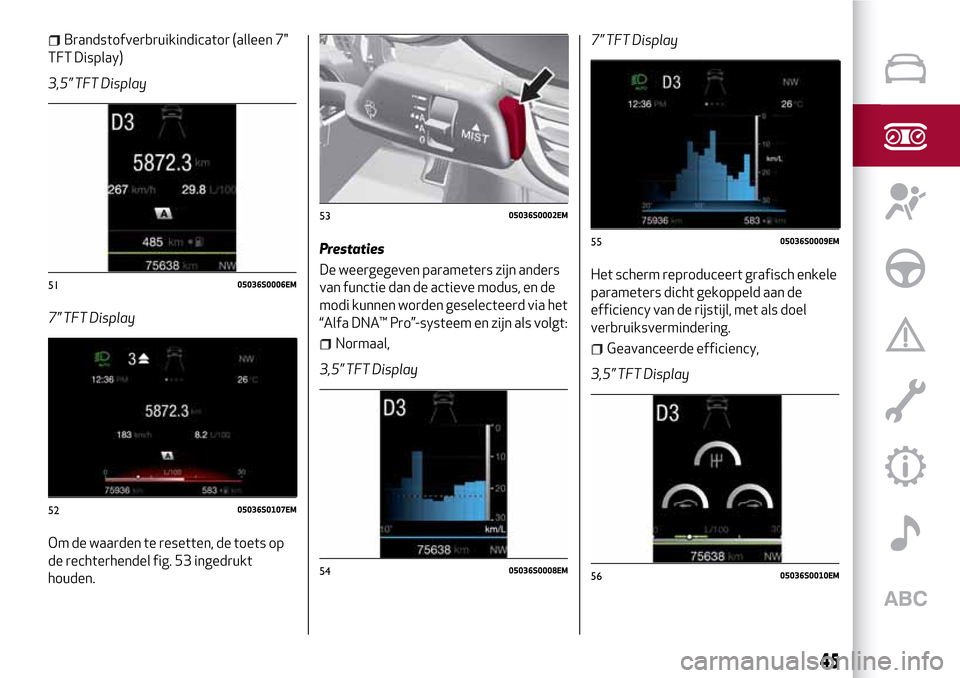

Page 47 of 204
Brandstofverbruikindicator (alleen 7"
TFT Display)
3,5” TFT Display
7” TFT Display
Om de waarden te resetten, de toets op
de rechterhendel fig. 53 ingedrukt
houden.Prestaties
De weergegeven parameters zijn anders
van functie dan de actieve modus, en de
modi kunnen worden geselecteerd via het
“Alfa DNA™ Pro”-systeem en zijn als volgt:
Normaal,
3,5” TFT Display7” TFT Display
Het scherm reproduceert grafisch enkele
parameters dicht gekoppeld aan de
efficiency van de rijstijl, met als doel
verbruiksvermindering.Geavanceerde efficiency,
3,5” TFT Display
5105036S0006EM
5205036S0107EM
5305036S0002EM
5405036S0008EM
5505036S0009EM
5605036S0010EM
45

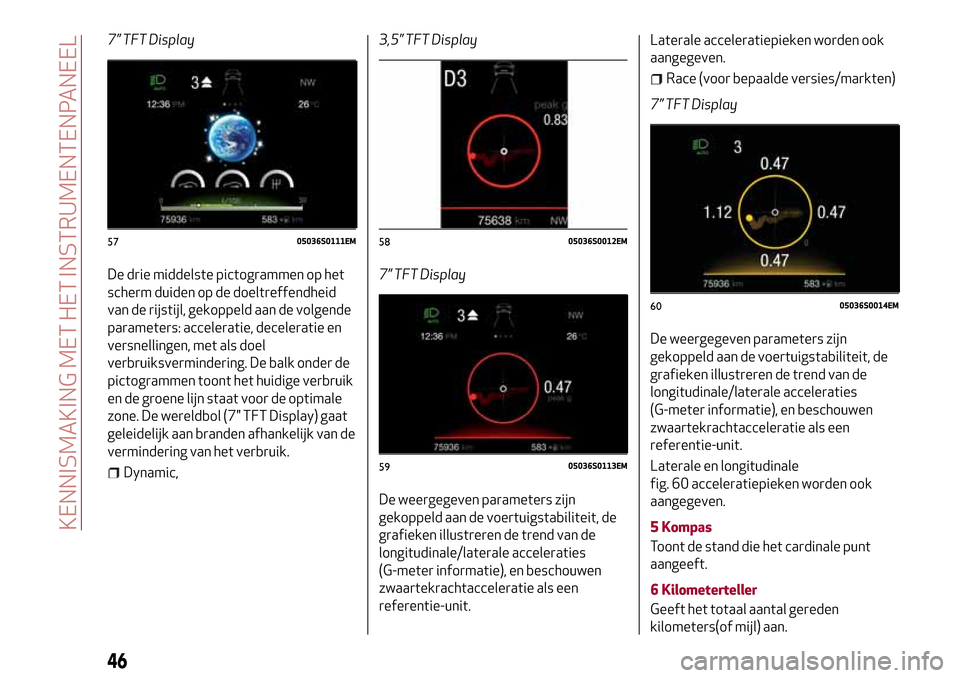

Page 48 of 204
7” TFT Display
De drie middelste pictogrammen op het
scherm duiden op de doeltreffendheid
van de rijstijl, gekoppeld aan de volgende
parameters: acceleratie, deceleratie en
versnellingen, met als doel
verbruiksvermindering. De balk onder de
pictogrammen toont het huidige verbruik
en de groene lijn staat voor de optimale
zone. De wereldbol (7" TFT Display) gaat
geleidelijk aan branden afhankelijk van de
vermindering van het verbruik.
Dynamic,3,5” TFT Display
7” TFT Display
De weergegeven parameters zijn
gekoppeld aan de voertuigstabiliteit, de
grafieken illustreren de trend van de
longitudinale/laterale acceleraties
(G-meter informatie), en beschouwen
zwaartekrachtacceleratie als een
referentie-unit.Laterale acceleratiepieken worden ook
aangegeven.
Race (voor bepaalde versies/markten)
7” TFT Display
De weergegeven parameters zijn
gekoppeld aan de voertuigstabiliteit, de
grafieken illustreren de trend van de
longitudinale/laterale acceleraties
(G-meter informatie), en beschouwen
zwaartekrachtacceleratie als een
referentie-unit.
Laterale en longitudinale
fig. 60 acceleratiepieken worden ook
aangegeven.
5 Kompas
Toont de stand die het cardinale punt
aangeeft.
6 Kilometerteller
Geeft het totaal aantal gereden
kilometers(of mijl) aan.
5705036S0111EM5805036S0012EM
5905036S0113EM
6005036S0014EM
46
KENNISMAKING MET HET INSTRUMENTENPANEEL

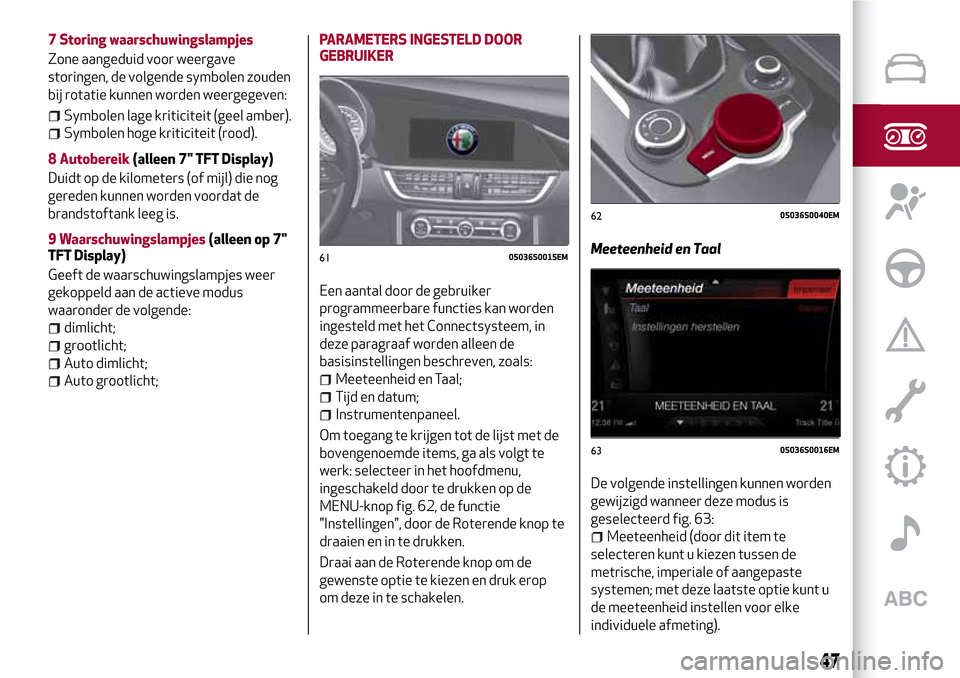

Page 49 of 204
7 Storing waarschuwingslampjes
Zone aangeduid voor weergave
storingen, de volgende symbolen zouden
bij rotatie kunnen worden weergegeven:
Symbolen lage kriticiteit (geel amber).
Symbolen hoge kriticiteit (rood).
8 Autobereik(alleen 7" TFT Display)
Duidt op de kilometers (of mijl) die nog
gereden kunnen worden voordat de
brandstoftank leeg is.
9 Waarschuwingslampjes(alleen op 7"
TFT Display)
Geeft de waarschuwingslampjes weer
gekoppeld aan de actieve modus
waaronder de volgende:
dimlicht;
grootlicht;
Auto dimlicht;
Auto grootlicht;PARAMETERS INGESTELD DOOR
GEBRUIKER
Een aantal door de gebruiker
programmeerbare functies kan worden
ingesteld met het Connectsysteem, in
deze paragraaf worden alleen de
basisinstellingen beschreven, zoals:Meeteenheid en Taal;
Tijd en datum;
Instrumentenpaneel.
Om toegang te krijgen tot de lijst met de
bovengenoemde items, ga als volgt te
werk: selecteer in het hoofdmenu,
ingeschakeld door te drukken op de
MENU-knop fig. 62, de functie
"Instellingen", door de Roterende knop te
draaien en in te drukken.
Draai aan de Roterende knop om de
gewenste optie te kiezen en druk erop
om deze in te schakelen.Meeteenheid en Taal
De volgende instellingen kunnen worden
gewijzigd wanneer deze modus is
geselecteerd fig. 63:
Meeteenheid (door dit item te
selecteren kunt u kiezen tussen de
metrische, imperiale of aangepaste
systemen; met deze laatste optie kunt u
de meeteenheid instellen voor elke
individuele afmeting).
6105036S0015EM
6205036S0040EM
6305036S0016EM
47

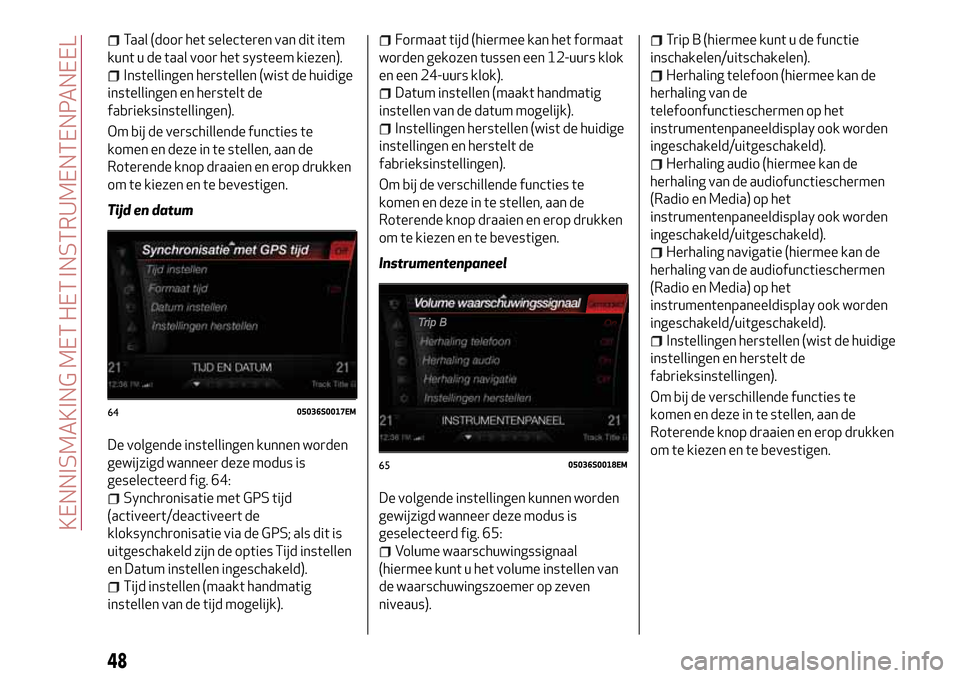

Page 50 of 204
Taal (door het selecteren van dit item
kunt u de taal voor het systeem kiezen).
Instellingen herstellen (wist de huidige
instellingen en herstelt de
fabrieksinstellingen).
Om bij de verschillende functies te
komen en deze in te stellen, aan de
Roterende knop draaien en erop drukken
om te kiezen en te bevestigen.
Tijd en datum
De volgende instellingen kunnen worden
gewijzigd wanneer deze modus is
geselecteerd fig. 64:
Synchronisatie met GPS tijd
(activeert/deactiveert de
kloksynchronisatie via de GPS; als dit is
uitgeschakeld zijn de opties Tijd instellen
en Datum instellen ingeschakeld).
Tijd instellen (maakt handmatig
instellen van de tijd mogelijk).
Formaat tijd (hiermee kan het formaat
worden gekozen tussen een 12-uurs klok
en een 24-uurs klok).
Datum instellen (maakt handmatig
instellen van de datum mogelijk).
Instellingen herstellen (wist de huidige
instellingen en herstelt de
fabrieksinstellingen).
Om bij de verschillende functies te
komen en deze in te stellen, aan de
Roterende knop draaien en erop drukken
om te kiezen en te bevestigen.
Instrumentenpaneel
De volgende instellingen kunnen worden
gewijzigd wanneer deze modus is
geselecteerd fig. 65:
Volume waarschuwingssignaal
(hiermee kunt u het volume instellen van
de waarschuwingszoemer op zeven
niveaus).
Trip B (hiermee kunt u de functie
inschakelen/uitschakelen).
Herhaling telefoon (hiermee kan de
herhaling van de
telefoonfunctieschermen op het
instrumentenpaneeldisplay ook worden
ingeschakeld/uitgeschakeld).
Herhaling audio (hiermee kan de
herhaling van de audiofunctieschermen
(Radio en Media) op het
instrumentenpaneeldisplay ook worden
ingeschakeld/uitgeschakeld).
Herhaling navigatie (hiermee kan de
herhaling van de audiofunctieschermen
(Radio en Media) op het
instrumentenpaneeldisplay ook worden
ingeschakeld/uitgeschakeld).
Instellingen herstellen (wist de huidige
instellingen en herstelt de
fabrieksinstellingen).
Om bij de verschillende functies te
komen en deze in te stellen, aan de
Roterende knop draaien en erop drukken
om te kiezen en te bevestigen.
6405036S0017EM
6505036S0018EM
48
KENNISMAKING MET HET INSTRUMENTENPANEEL
