Symbool Wat het betekent
INWERKINGTREDING BRANDSTOFAFSLUITSYSTEEM
Het symbool gaat branden in geval van de inwerkingtreding van de afsluiter van de brandstoftoevoer.
Zie, om het brandstofafsluitsysteem weer in te schakelen, de beschrijving in het deel "Brandstofafsluitsysteem" in het hoofdstuk
"Noodgevallen". Neem contact op met het Alfa Romeo Servicenetwerk als de brandstoftoevoer nog niet hersteld kan worden.
STORING PARKEERSENSOREN
Gaat branden wanneer het systeem is uitgevallen of niet beschikbaar is.
Laat het systeem onmiddellijk controleren door het Alfa Romeo Servicenetwerk.
KANS OP GLAD WEGDEK
Het symbool gaat branden wanneer de buitentemperatuur tot of onder de 3 °C zakt.
MOTOROLIE VERSLECHTERD
(indien aanwezig)
Het symbool wordt slechts korte tijd weergegeven.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven knipperen zoals hiervoor is beschreven
totdat de olie wordt ververst.
Het knipperen van het symbool moet niet als een storing in het voertuig worden beschouwd, maar wil de bestuurder erop wijzen
dat de motorolie moet worden ververst na een normaal gebruik van het voertuig. De verslechtering van de motorolie wordt
versneld als het voertuig veel gebruikt wordt voor korte ritten, waardoor de bedrijfstemperatuur van de motor niet bereikt kan
worden.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
17)
BELANGRIJK
17)Wanneer het symbool gaat branden, moet de verslechterde motorolie zo spoedig mogelijk, en in elk geval binnen 500 km nadat het symbool
voor het eerst ging branden, ververst worden. Het niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor en de garantie
ongeldig maken. Wanneer dit symbool gaat branden, betekent dit niet dat het oliepeil in de motor te laag is; u hoeft dus geen motorolie toe te
voegen als het lampje begint te knipperen.
59

Symbool Wat het betekent
VOORGLOEIBOUGIES (Dieselversies)
Wanneer het waarschuwingslampje gaat branden naar de stand ON wordt gezet, en het dooft als de voorgloeibougies de vereiste
temperatuur hebben bereikt. De motor kan worden gestart zodra het lampje gedoofd is.
BELANGRIJK Bij gemiddelde of hoge buitentemperatuur blijft het lampje zeer kort bijna onwaarneembaar branden.
STORING VOORGLOEIBOUGIES (Dieselversies)
Het waarschuwingslampje knippert om aan te geven dat er een storing in het voorgloeisysteem is.
Neem in dit geval zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING MOTOROLIEDRUKSENSOR
Het symbool gaat branden als de sensor van het motoroliepeil een storing heeft.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING SENSOR MOTOROLIEPEIL
Het symbool gaat branden als de sensor van het motoroliepeil een storing heeft.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING FORWARD COLLISION WARNING (FCW)
Het symbool gaat branden als er een storing van het Forward Collision Warninb-systeem is.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
START & STOP EVO SYSTEEMSTORING
Dit symbool verschijnt om een storing van het Stop & Start Evo-systeem aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
STORING REGENSENSOR
Het symbool gaat branden als er een storing van automatische ruitenwisser is.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING SCHEMERSENSOR
Het symbool gaat branden als er een storing van de automatische dimlichthoogteregeling is.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING BLIND SPOT ASSIST-SYSTEEM
Het symbool gaat branden in geval van een storing van het Blind Spot Monitoring-systeem.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING BRANDSTOFNIVEAUSENSOR
Het symbool gaat branden als de brandstofniveausensor een storing heeft.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
60
KENNISMAKING MET HET INSTRUMENTENPANEEL

Symbool Wat het betekent

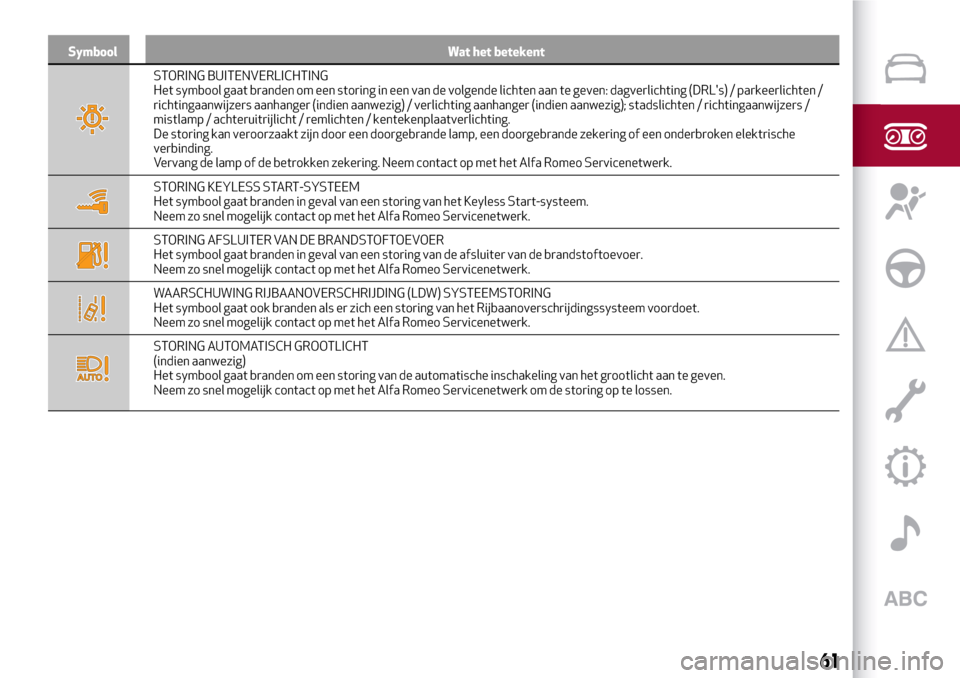

STORING BUITENVERLICHTING
Het symbool gaat branden om een storing in een van de volgende lichten aan te geven: dagverlichting (DRL's) / parkeerlichten /
richtingaanwijzers aanhanger (indien aanwezig) / verlichting aanhanger (indien aanwezig); stadslichten / richtingaanwijzers /
mistlamp / achteruitrijlicht / remlichten / kentekenplaatverlichting.
De storing kan veroorzaakt zijn door een doorgebrande lamp, een doorgebrande zekering of een onderbroken elektrische
verbinding.
Vervang de lamp of de betrokken zekering. Neem contact op met het Alfa Romeo Servicenetwerk.
STORING KEYLESS START-SYSTEEM
Het symbool gaat branden in geval van een storing van het Keyless Start-systeem.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING AFSLUITER VAN DE BRANDSTOFTOEVOER
Het symbool gaat branden in geval van een storing van de afsluiter van de brandstoftoevoer.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
WAARSCHUWING RIJBAANOVERSCHRIJDING (LDW) SYSTEEMSTORING
Het symbool gaat ook branden als er zich een storing van het Rijbaanoverschrijdingssysteem voordoet.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
STORING AUTOMATISCH GROOTLICHT
(indien aanwezig)
Het symbool gaat branden om een storing van de automatische inschakeling van het grootlicht aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
61

Symbool Wat het betekent

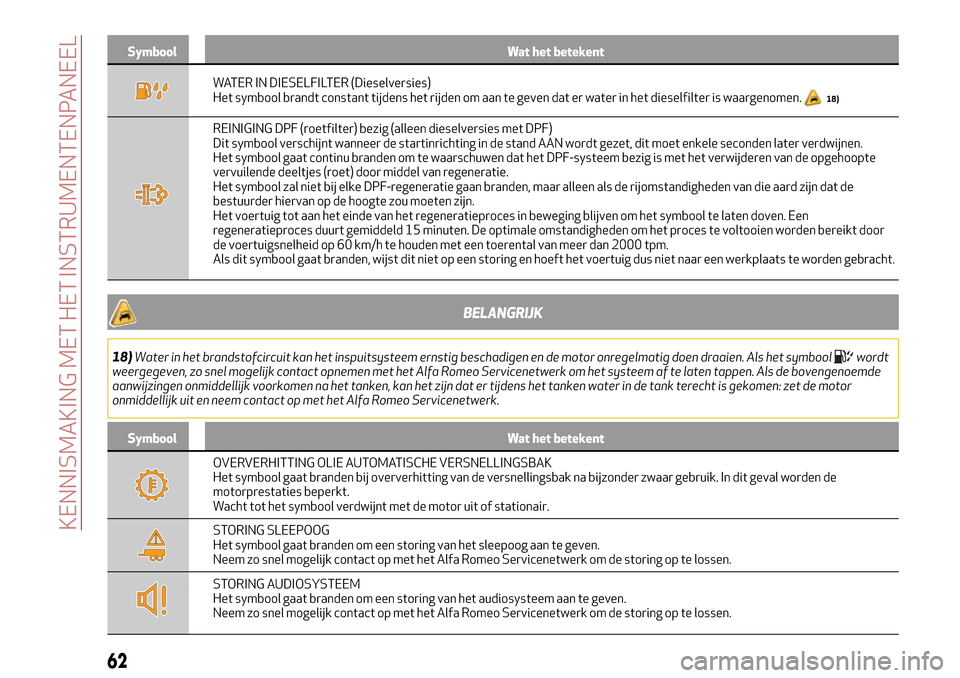

WATER IN DIESELFILTER (Dieselversies)
Het symbool brandt constant tijdens het rijden om aan te geven dat er water in het dieselfilter is waargenomen.18)
REINIGING DPF (roetfilter) bezig (alleen dieselversies met DPF)
Dit symbool verschijnt wanneer de startinrichting in de stand AAN wordt gezet, dit moet enkele seconden later verdwijnen.
Het symbool gaat continu branden om te waarschuwen dat het DPF-systeem bezig is met het verwijderen van de opgehoopte
vervuilende deeltjes (roet) door middel van regeneratie.
Het symbool zal niet bij elke DPF-regeneratie gaan branden, maar alleen als de rijomstandigheden van die aard zijn dat de
bestuurder hiervan op de hoogte zou moeten zijn.
Het voertuig tot aan het einde van het regeneratieproces in beweging blijven om het symbool te laten doven. Een
regeneratieproces duurt gemiddeld 15 minuten. De optimale omstandigheden om het proces te voltooien worden bereikt door
de voertuigsnelheid op 60 km/h te houden met een toerental van meer dan 2000 tpm.
Als dit symbool gaat branden, wijst dit niet op een storing en hoeft het voertuig dus niet naar een werkplaats te worden gebracht.
BELANGRIJK
18)Water in het brandstofcircuit kan het inspuitsysteem ernstig beschadigen en de motor onregelmatig doen draaien. Als het symboolwordt
weergegeven, zo snel mogelijk contact opnemen met het Alfa Romeo Servicenetwerk om het systeem af te laten tappen. Als de bovengenoemde
aanwijzingen onmiddellijk voorkomen na het tanken, kan het zijn dat er tijdens het tanken water in de tank terecht is gekomen: zet de motor
onmiddellijk uit en neem contact op met het Alfa Romeo Servicenetwerk.
Symbool Wat het betekent
OVERVERHITTING OLIE AUTOMATISCHE VERSNELLINGSBAK
Het symbool gaat branden bij oververhitting van de versnellingsbak na bijzonder zwaar gebruik. In dit geval worden de
motorprestaties beperkt.
Wacht tot het symbool verdwijnt met de motor uit of stationair.
STORING SLEEPOOG
Het symbool gaat branden om een storing van het sleepoog aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
STORING AUDIOSYSTEEM
Het symbool gaat branden om een storing van het audiosysteem aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
62
KENNISMAKING MET HET INSTRUMENTENPANEEL

Symbool Wat het betekent

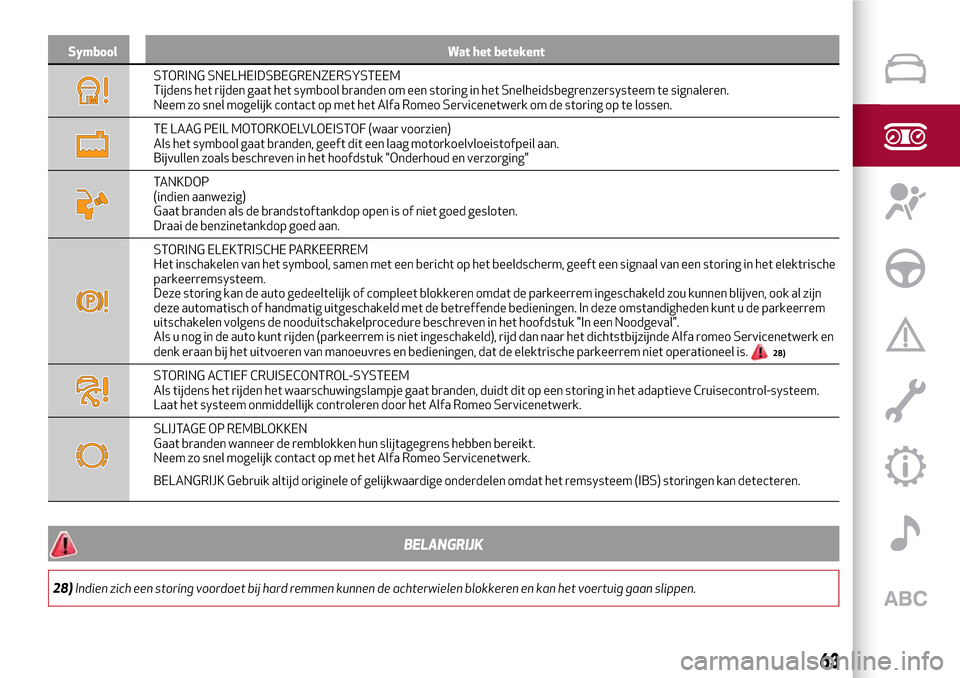

STORING SNELHEIDSBEGRENZERSYSTEEM
Tijdens het rijden gaat het symbool branden om een storing in het Snelheidsbegrenzersysteem te signaleren.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
TE LAAG PEIL MOTORKOELVLOEISTOF (waar voorzien)
Als het symbool gaat branden, geeft dit een laag motorkoelvloeistofpeil aan.
Bijvullen zoals beschreven in het hoofdstuk "Onderhoud en verzorging"
TANKDOP
(indien aanwezig)
Gaat branden als de brandstoftankdop open is of niet goed gesloten.
Draai de benzinetankdop goed aan.
STORING ELEKTRISCHE PARKEERREM
Het inschakelen van het symbool, samen met een bericht op het beeldscherm, geeft een signaal van een storing in het elektrische
parkeerremsysteem.
Deze storing kan de auto gedeeltelijk of compleet blokkeren omdat de parkeerrem ingeschakeld zou kunnen blijven, ook al zijn
deze automatisch of handmatig uitgeschakeld met de betreffende bedieningen. In deze omstandigheden kunt u de parkeerrem
uitschakelen volgens de nooduitschakelprocedure beschreven in het hoofdstuk "In een Noodgeval".
Als u nog in de auto kunt rijden (parkeerrem is niet ingeschakeld), rijd dan naar het dichtstbijzijnde Alfa romeo Servicenetwerk en
denk eraan bij het uitvoeren van manoeuvres en bedieningen, dat de elektrische parkeerrem niet operationeel is.
28)
STORING ACTIEF CRUISECONTROL-SYSTEEM
Als tijdens het rijden het waarschuwingslampje gaat branden, duidt dit op een storing in het adaptieve Cruisecontrol-systeem.
Laat het systeem onmiddellijk controleren door het Alfa Romeo Servicenetwerk.
SLIJTAGE OP REMBLOKKEN
Gaat branden wanneer de remblokken hun slijtagegrens hebben bereikt.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
BELANGRIJK Gebruik altijd originele of gelijkwaardige onderdelen omdat het remsysteem (IBS) storingen kan detecteren.
BELANGRIJK
28)Indien zich een storing voordoet bij hard remmen kunnen de achterwielen blokkeren en kan het voertuig gaan slippen.
63

Symbool Wat het betekent

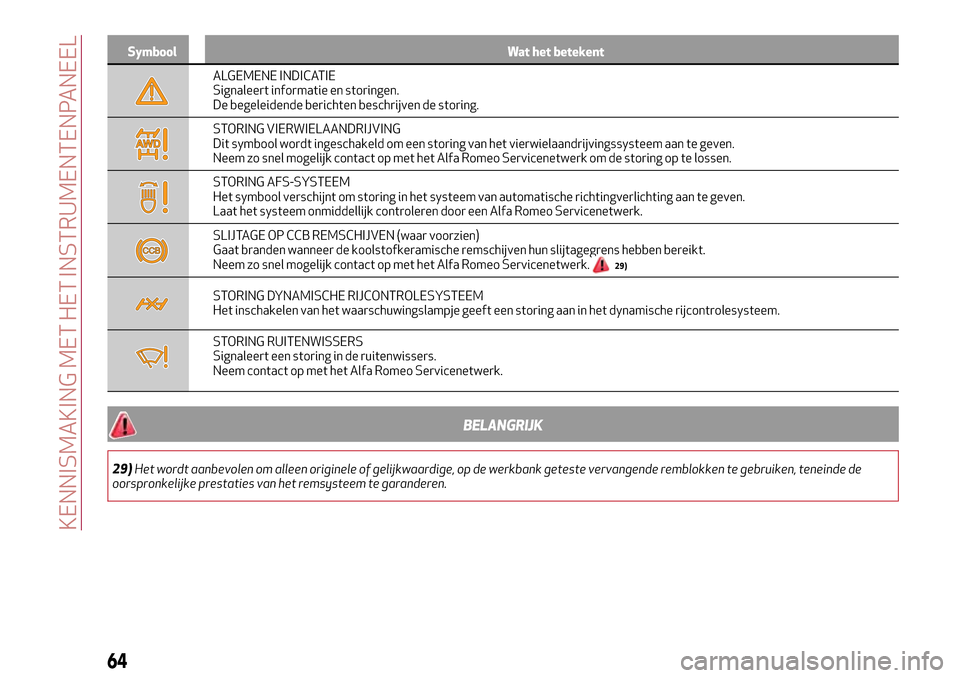

ALGEMENE INDICATIE
Signaleert informatie en storingen.
De begeleidende berichten beschrijven de storing.
STORING VIERWIELAANDRIJVING
Dit symbool wordt ingeschakeld om een storing van het vierwielaandrijvingssysteem aan te geven.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk om de storing op te lossen.
STORING AFS-SYSTEEM
Het symbool verschijnt om storing in het systeem van automatische richtingverlichting aan te geven.
Laat het systeem onmiddellijk controleren door een Alfa Romeo Servicenetwerk.
SLIJTAGE OP CCB REMSCHIJVEN (waar voorzien)
Gaat branden wanneer de koolstofkeramische remschijven hun slijtagegrens hebben bereikt.
Neem zo snel mogelijk contact op met het Alfa Romeo Servicenetwerk.
29)
STORING DYNAMISCHE RIJCONTROLESYSTEEM
Het inschakelen van het waarschuwingslampje geeft een storing aan in het dynamische rijcontrolesysteem.
STORING RUITENWISSERS
Signaleert een storing in de ruitenwissers.
Neem contact op met het Alfa Romeo Servicenetwerk.
BELANGRIJK
29)Het wordt aanbevolen om alleen originele of gelijkwaardige, op de werkbank geteste vervangende remblokken te gebruiken, teneinde de
oorspronkelijke prestaties van het remsysteem te garanderen.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL

Symbool Wat het betekent

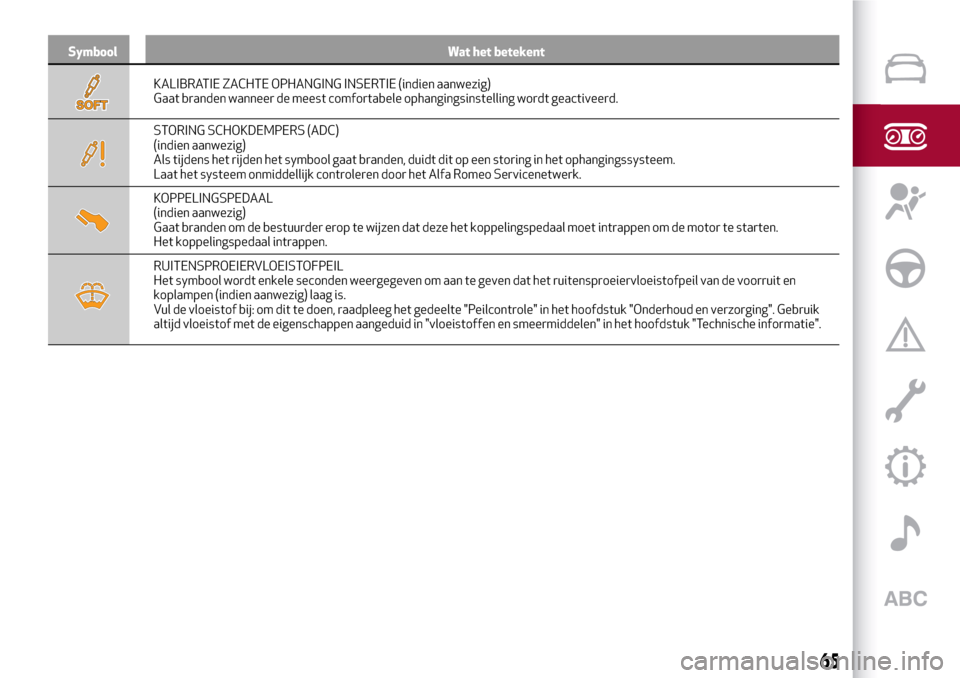

KALIBRATIE ZACHTE OPHANGING INSERTIE (indien aanwezig)
Gaat branden wanneer de meest comfortabele ophangingsinstelling wordt geactiveerd.
STORING SCHOKDEMPERS (ADC)
(indien aanwezig)
Als tijdens het rijden het symbool gaat branden, duidt dit op een storing in het ophangingssysteem.
Laat het systeem onmiddellijk controleren door het Alfa Romeo Servicenetwerk.
KOPPELINGSPEDAAL
(indien aanwezig)
Gaat branden om de bestuurder erop te wijzen dat deze het koppelingspedaal moet intrappen om de motor te starten.
Het koppelingspedaal intrappen.
RUITENSPROEIERVLOEISTOFPEIL
Het symbool wordt enkele seconden weergegeven om aan te geven dat het ruitensproeiervloeistofpeil van de voorruit en
koplampen (indien aanwezig) laag is.
Vul de vloeistof bij: om dit te doen, raadpleeg het gedeelte "Peilcontrole" in het hoofdstuk "Onderhoud en verzorging". Gebruik
altijd vloeistof met de eigenschappen aangeduid in "vloeistoffen en smeermiddelen" in het hoofdstuk "Technische informatie".
65

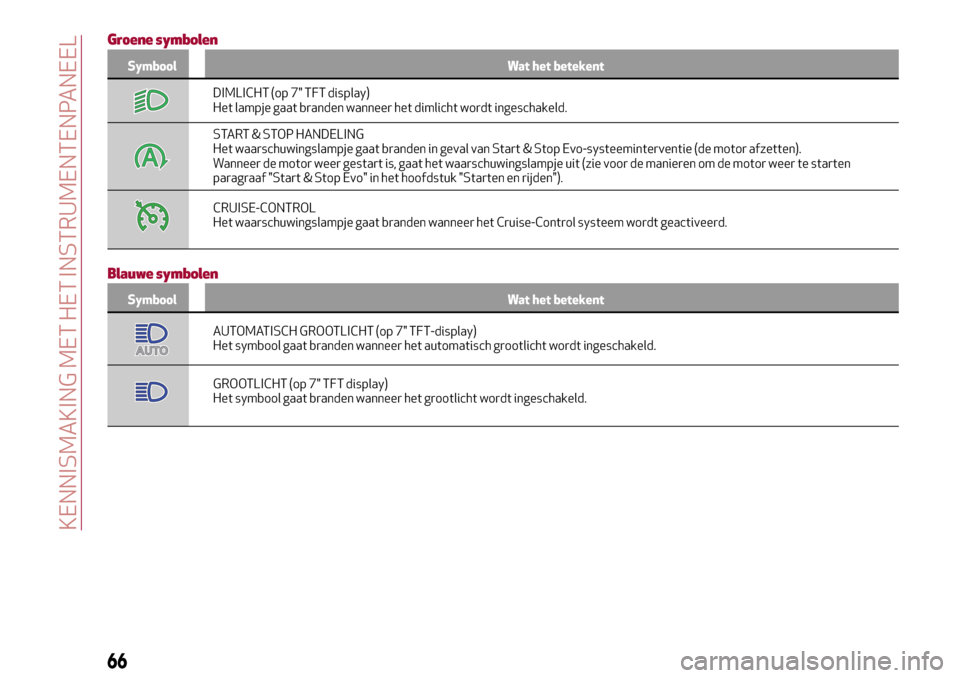

Groene symbolen
Symbool Wat het betekent
DIMLICHT (op 7" TFT display)
Het lampje gaat branden wanneer het dimlicht wordt ingeschakeld.
START & STOP HANDELING
Het waarschuwingslampje gaat branden in geval van Start & Stop Evo-systeeminterventie (de motor afzetten).
Wanneer de motor weer gestart is, gaat het waarschuwingslampje uit (zie voor de manieren om de motor weer te starten
paragraaf "Start & Stop Evo" in het hoofdstuk "Starten en rijden").
CRUISE-CONTROL
Het waarschuwingslampje gaat branden wanneer het Cruise-Control systeem wordt geactiveerd.
Blauwe symbolen
Symbool Wat het betekent
AUTOMATISCH GROOTLICHT (op 7" TFT-display)
Het symbool gaat branden wanneer het automatisch grootlicht wordt ingeschakeld.
GROOTLICHT (op 7" TFT display)
Het symbool gaat branden wanneer het grootlicht wordt ingeschakeld.
66
KENNISMAKING MET HET INSTRUMENTENPANEEL

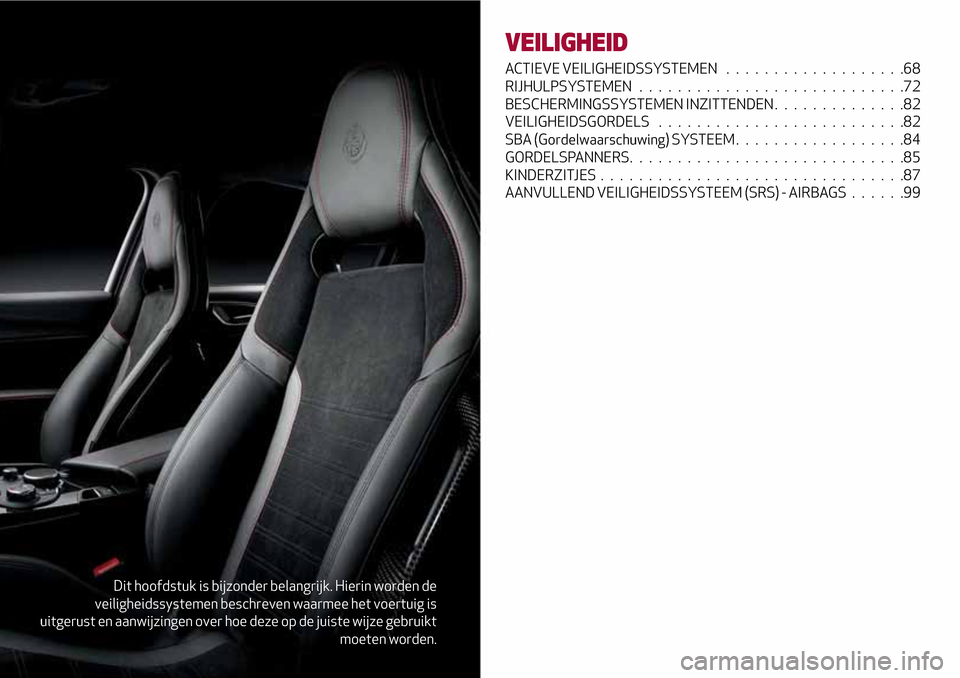

Dit hoofdstuk is bijzonder belangrijk. Hierin worden de
veiligheidssystemen beschreven waarmee het voertuig is
uitgerust en aanwijzingen over hoe deze op de juiste wijze gebruikt
moeten worden.
VEILIGHEID
ACTIEVE VEILIGHEIDSSYSTEMEN...................68
RIJHULPSYSTEMEN............................72
BESCHERMINGSSYSTEMEN INZITTENDEN..............82
VEILIGHEIDSGORDELS . .........................82
SBA (Gordelwaarschuwing) SYSTEEM..................84
GORDELSPANNERS.............................85
KINDERZITJES................................87
AANVULLEND VEILIGHEIDSSYSTEEM (SRS) - AIRBAGS......99

ACTIEVE
VEILIGHEIDSSYSTEMEN
Het voertuig kan voorzien zijn van de
volgende actieve
veiligheidsvoorzieningen:
ABS (antiblokkering van de wielen);
DTC (Regeling aandrijflijn);
ESC (Electronic Stability Control)
(Elektronische Stabiliteitsregeling);
TC (Traction Control) (Tractieregeling);
PBA (Hydraulic Brake Assist)
(Hydraulische remondersteuning);
HSA (Hill Starting Assist)
(Ondersteuning bij wegrijden op een
helling);
AST (Alfa™ Steering Torque);
ATV (Alfa™ Active Torque Vectoring).
Zie de volgende pagina's voor de
beschrijving van de werking van deze
systemen.
ABS (Anti-lock Braking System)
Dit systeem, dat deel uitmaakt van het
remsysteem, voorkomt het blokkeren of
slippen van een of meerdere wielen op
alle soorten wegdek en ongeacht de
kracht van de remwerking, zodat het
voertuig ook tijdens paniekremmen
onder controle gehouden kan worden en
de remweg wordt geoptimaliseerd.
Het systeem grijpt in tijdens het remmen
wanneer de wielen dreigen te blokkeren
tijdens paniekremmen of onder slechteadhesiecondities, waarbij blokkering
vaker kan voorkomen.
Het systeem verhoogt tevens de
controleerbaarheid en stabiliteit van het
voertuig wanneer op oppervlakken met
verschillende grip voor de wielen aan
rechter- en linkerzijde of in bochten
wordt geremd.
Het geheel wordt aangevuld met het
EBD-systeem (Electronic Braking Force
Distribution) dat voor de verdeling van de
remkracht tussen de voor- en de
achterwielen zorgt.
Inwerkingtreding van het systeem
De ABS uitgerust op dit voertuig is
voorzien van de "Brake-by-wire"-functie
(Remsysteem - IBS). Wanneer dit
systeem wordt de rempedaalbesturing
gegeven door het intrappen van het
rempedaal niet hydraulisch maar
elektronisch overgebracht, daarom is de
lichte pulsatie die gevoeld kon worden op
het pedaal bij het traditionele systeem,
niet langer voelbaar.
30) 31) 32) 33) 34) 35)
DTC-SYSTEEM (Regeling aandrijflijn)(indien aanwezig)
Sommige versies van dit voertuig zijn
uitgerust met een vierwielaandrijving
(AWD), geactiveerd op aanvraag, die u
een optimale rijmanier geven voor
ontelbare rijcondities enwegoppervlakken. Het systeem
reduceert slippen van de banden tot een
minimum, herverdeelt automatisch het
koppel naar de voorste en achterste
wielen, waar nodig.
Om brandstofbesparing tot een
maximum te verhogen, gaat het voertuig
met AWD automatisch over op
achtervierwielaandrijving (RWD)
wanneer de weg en de
milieuomstandigheden zodanig zijn dat
de banden daardoor niet gaan slippen.
Wanneer de weg en de
milieuomstandigheden betere tractie
vereisen, gaat het voertuig automatisch
in de AWD-modus.
36)
De rijmodus, RWD of AWD, wordt
getoond op het
instrumentenpaneeldisplay.
BELANGRIJK Als het storingssymbool
van het systeem inschakelt na het
starten van de motor of tijdens het rijden,
betekent dit dat het AWD-systeem niet
goed werkt. Het waarschuwingsbericht
activeert vaak, het wordt aanbevolen om
de onderhoudswerkzaamheden te
verrichten.
37)
68
VEILIGHEID
