Page 41 of 232
Otwieranie od wewnątrz
Gdy zamek jest odblokowany, pokrywę
bagażnika można otworzyć od wewnątrz
samochodu za pomocą przycisku
otwierania rys. 41 pod deską rozdzielczą,
obok dźwigni otwierania pokrywy
przedniej, aż do usłyszenia dźwięku
odblokowania.
ZAMYKANIE
12)
Chwycić za jedną z klamek, rys. 42,
i obniżyć pokrywę bagażnika, naciskając
ją w pobliżu zamka do momentu
usłyszenia dźwięku zatrzaśnięcia.
OSTRZEŻENIE Przed zamknięciem
pokrywy należy upewnić się, że ma się
przy sobie kluczyk, aby uniknąć
pozostawienia kluczyka w bagażniku,
ponieważ po zamknięciu pokrywa
bagażnika zostanie automatycznie
zablokowana i będzie można ją otworzyć
jedynie drugim kluczykiem.
KONFIGURACJA POCZĄTKOWA
POKRYWY BAGAŻNIKA
OSTRZEŻENIE W przypadku
ewentualnego odłączenia akumulatora
lub przepalenia się bezpiecznika
konieczne jest wykonanie konfiguracji
początkowej mechanizmu
otwierania/zamykania pokrywy
bagażnika w następujący sposób:
zamknąć wszystkie drzwi i pokrywę
bagażnika;
nacisnąć przyciskw pilocie;
nacisnąć przyciskw pilocie.
OSTRZEŻENIE
12)Gdyby konieczne było odłączenie lub
wyjęcie akumulatora, nie należy zamykać
pokrywy komory bagażnika. Aby uniknąć
przypadkowego zamknięcia się pokrywy,
należy położyć na zamku np. szmatkę, aby
zapobiec fizycznemu zamknięciu pokrywy.
4104206S0002EM
4204206S0003EM
39
Page 42 of 232
BAGAŻNIK DACHOWY/NA
NARTY
Mocowania 1 rys. 43 umieszczone są
w strefach pokazanych na rysunku,
a dostęp do nich możliwy jest jedynie
wówczas, gdy drzwi są otwarte.
25) 26)
13) 14)
W Lineaccessori Alfa Romeo dostępne są
bagażniki dachowe/na narty
przeznaczone specjalnie do tego
samochodu.
UWAGA
25)Po przejechaniu kilku kilometrów należy
sprawdzić, czy śruby mocujące zaczepy są
dobrze dokręcone.
26)Bagaż należy rozkładać równomiernie,
biorąc pod uwagę fakt, że podczas jazdy
zwiększa się czułość samochodu na wiatr
boczny.
OSTRZEŻENIE
13)Nie należy nigdy przekraczać
maksymalnych dopuszczalnych obciążeń
(patrz rozdział „Dane techniczne”).
14)Należy ściśle przestrzegać
obowiązujących przepisów prawnych
dotyczących maksymalnych wymiarów
bagażu.
4304256S0001EM
40
POZNAWANIE SAMOCHODU
Page 43 of 232

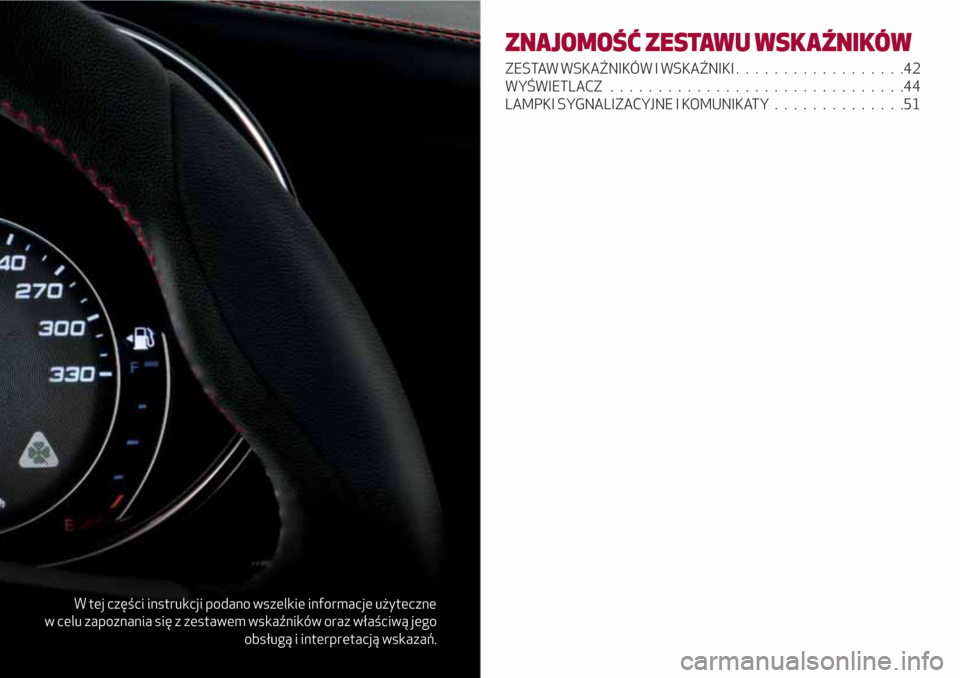

W tej części instrukcji podano wszelkie informacje użyteczne
w celu zapoznania się z zestawem wskaźników oraz właściwą jego
obsługą i interpretacją wskazań.
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
ZESTAW WSKAŹNIKÓW I WSKAŹNIKI..................42
WYŚWIETLACZ...............................44
LAMPKI SYGNALIZACYJNE I KOMUNIKATY..............51
Page 44 of 232

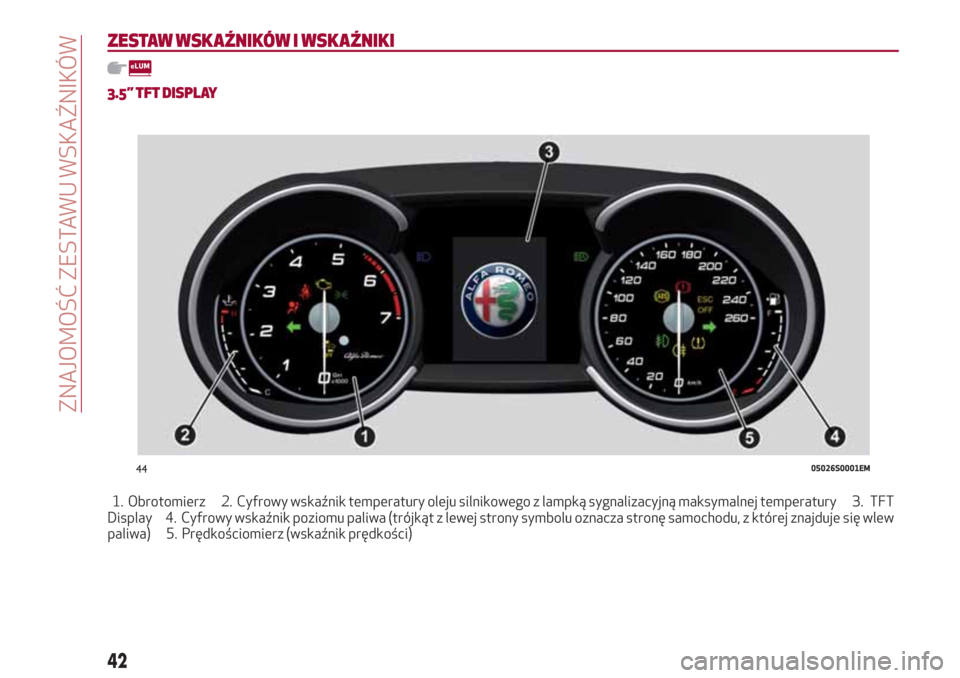

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
3.5” TFT DISPLAY
1. Obrotomierz 2. Cyfrowy wskaźnik temperatury oleju silnikowego z lampką sygnalizacyjną maksymalnej temperatury 3. TFT
Display 4. Cyfrowy wskaźnik poziomu paliwa (trójkąt z lewej strony symbolu oznacza stronę samochodu, z której znajduje się wlew
paliwa) 5. Prędkościomierz (wskaźnik prędkości)
4405026S0001EM
42
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 45 of 232

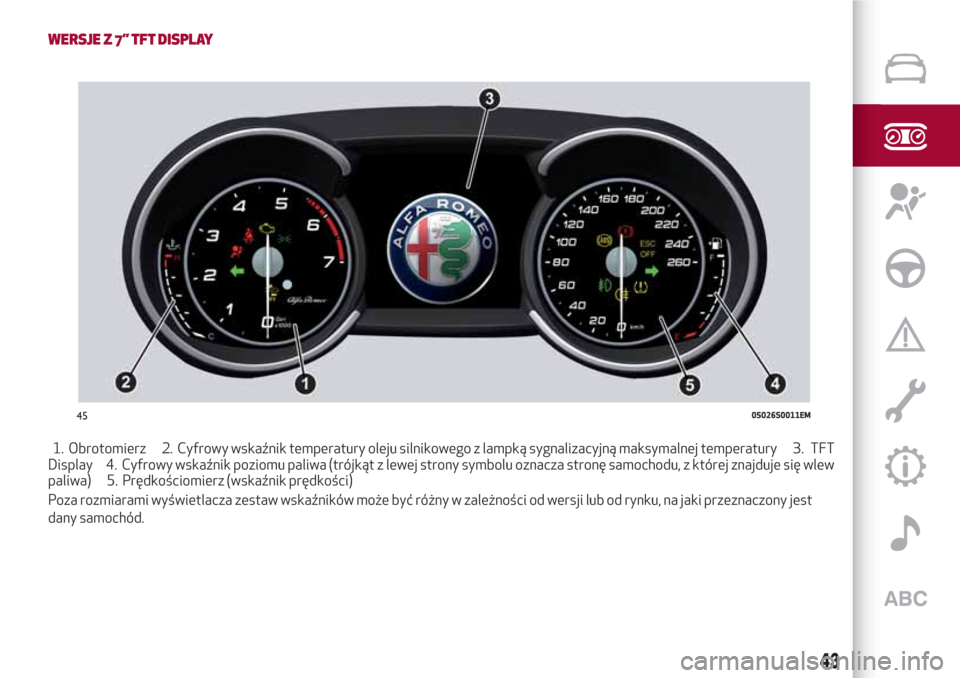

WERSJE Z 7” TFT DISPLAY
1. Obrotomierz 2. Cyfrowy wskaźnik temperatury oleju silnikowego z lampką sygnalizacyjną maksymalnej temperatury 3. TFT
Display 4. Cyfrowy wskaźnik poziomu paliwa (trójkąt z lewej strony symbolu oznacza stronę samochodu, z której znajduje się wlew
paliwa) 5. Prędkościomierz (wskaźnik prędkości)
Poza rozmiarami wyświetlacza zestaw wskaźników może być różny w zależności od wersji lub od rynku, na jaki przeznaczony jest
dany samochód.
4505026S0011EM
43
Page 46 of 232

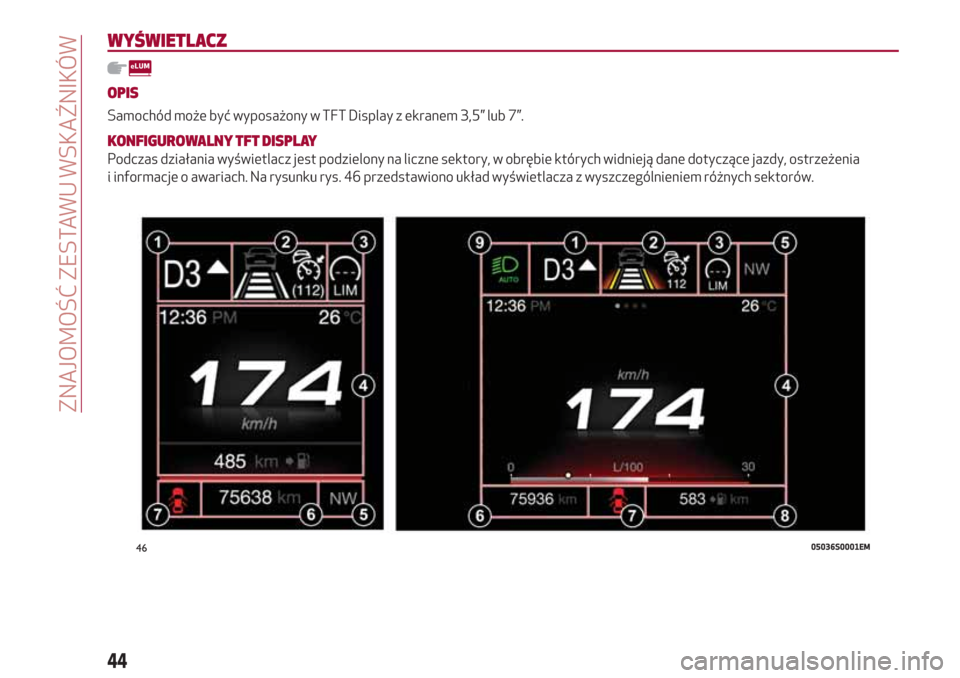

WYŚWIETLACZ
OPIS
Samochód może być wyposażony w TFT Display z ekranem 3,5” lub 7”.
KONFIGUROWALNY TFT DISPLAY
Podczas działania wyświetlacz jest podzielony na liczne sektory, w obrębie których widnieją dane dotyczące jazdy, ostrzeżenia
i informacje o awariach. Na rysunku rys. 46 przedstawiono układ wyświetlacza z wyszczególnieniem różnych sektorów.
4605036S0001EM
44
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 47 of 232

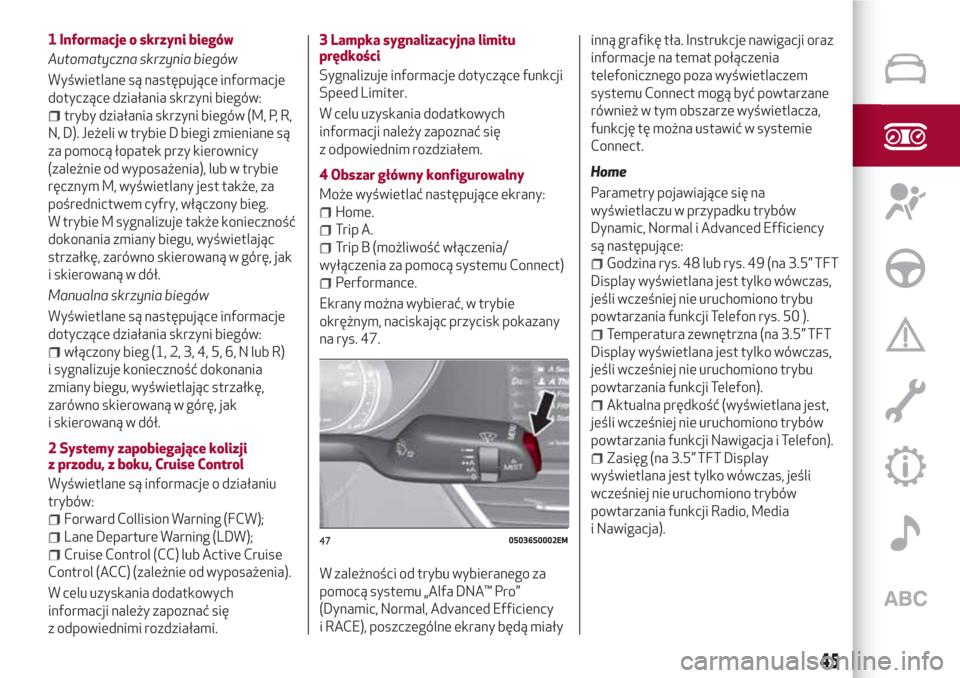

1 Informacje o skrzyni biegów
Automatyczna skrzynia biegów
Wyświetlane są następujące informacje
dotyczące działania skrzyni biegów:
tryby działania skrzyni biegów (M, P, R,
N, D). Jeżeli w trybie D biegi zmieniane są
za pomocą łopatek przy kierownicy
(zależnie od wyposażenia), lub w trybie
ręcznym M, wyświetlany jest także, za
pośrednictwem cyfry, włączony bieg.
W trybie M sygnalizuje także konieczność
dokonania zmiany biegu, wyświetlając
strzałkę, zarówno skierowaną w górę, jak
i skierowaną w dół.
Manualna skrzynia biegów
Wyświetlane są następujące informacje
dotyczące działania skrzyni biegów:
włączony bieg (1, 2, 3, 4, 5, 6, N lub R)
i sygnalizuje konieczność dokonania
zmiany biegu, wyświetlając strzałkę,
zarówno skierowaną w górę, jak
i skierowaną w dół.
2 Systemy zapobiegające kolizji
z przodu, z boku, Cruise Control
Wyświetlane są informacje o działaniu
trybów:
Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) lub Active Cruise
Control (ACC) (zależnie od wyposażenia).
W celu uzyskania dodatkowych
informacji należy zapoznać się
z odpowiednimi rozdziałami.3 Lampka sygnalizacyjna limitu
prędkości
Sygnalizuje informacje dotyczące funkcji
Speed Limiter.
W celu uzyskania dodatkowych
informacji należy zapoznać się
z odpowiednim rozdziałem.
4 Obszar główny konfigurowalny
Może wyświetlać następujące ekrany:
Home.
Trip A.
Trip B (możliwość włączenia/
wyłączenia za pomocą systemu Connect)
Performance.
Ekrany można wybierać, w trybie
okrężnym, naciskając przycisk pokazany
na rys. 47.
W zależności od trybu wybieranego za
pomocą systemu „Alfa DNA™ Pro”
(Dynamic, Normal, Advanced Efficiency
i RACE), poszczególne ekrany będą miałyinną grafikę tła. Instrukcje nawigacji oraz
informacje na temat połączenia
telefonicznego poza wyświetlaczem
systemu Connect mogą być powtarzane
również w tym obszarze wyświetlacza,
funkcję tę można ustawić w systemie
Connect.
Home
Parametry pojawiające się na
wyświetlaczu w przypadku trybów
Dynamic, Normal i Advanced Efficiency
są następujące:
Godzina rys. 48 lub rys. 49 (na 3.5” TFT
Display wyświetlana jest tylko wówczas,
jeśli wcześniej nie uruchomiono trybu
powtarzania funkcji Telefon rys. 50 ).
Temperatura zewnętrzna (na 3.5” TFT
Display wyświetlana jest tylko wówczas,
jeśli wcześniej nie uruchomiono trybu
powtarzania funkcji Telefon).
Aktualna prędkość (wyświetlana jest,
jeśli wcześniej nie uruchomiono trybów
powtarzania funkcji Nawigacja i Telefon).
Zasięg (na 3.5” TFT Display
wyświetlana jest tylko wówczas, jeśli
wcześniej nie uruchomiono trybów
powtarzania funkcji Radio, Media
i Nawigacja).
4705036S0002EM
45

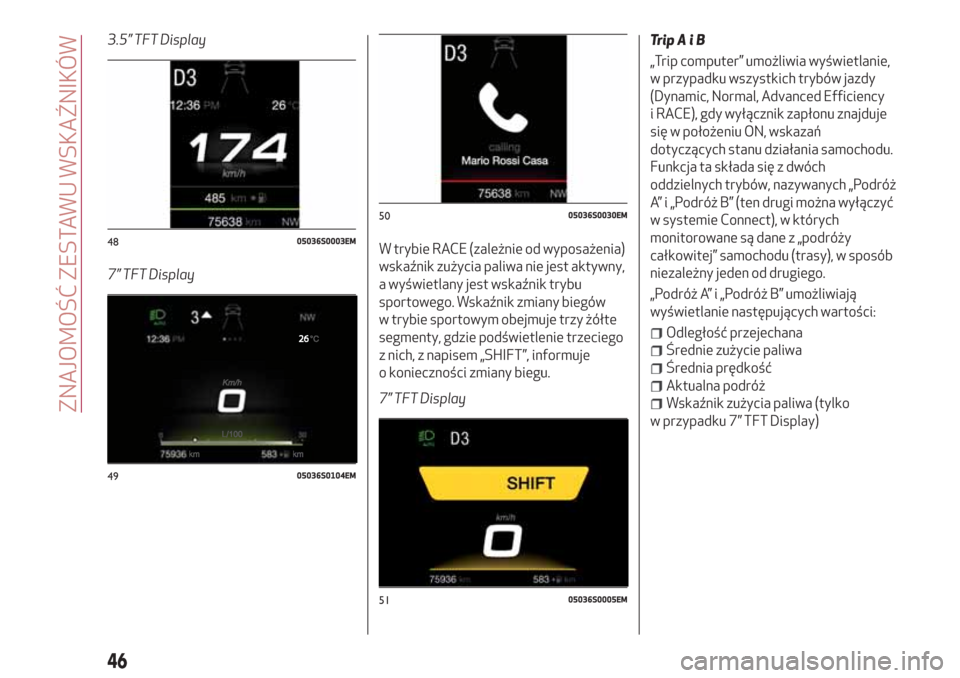

Page 48 of 232
3.5” TFT Display
7” TFT DisplayW trybie RACE (zależnie od wyposażenia)
wskaźnik zużycia paliwa nie jest aktywny,
a wyświetlany jest wskaźnik trybu
sportowego. Wskaźnik zmiany biegów
w trybie sportowym obejmuje trzy żółte
segmenty, gdzie podświetlenie trzeciego
z nich, z napisem „SHIFT”, informuje
o konieczności zmiany biegu.
7” TFT DisplayTripAiB
„Trip computer” umożliwia wyświetlanie,
w przypadku wszystkich trybów jazdy
(Dynamic, Normal, Advanced Efficiency
i RACE), gdy wyłącznik zapłonu znajduje
się w położeniu ON, wskazań
dotyczących stanu działania samochodu.
Funkcja ta składa się z dwóch
oddzielnych trybów, nazywanych „Podróż
A” i „Podróż B” (ten drugi można wyłączyć
w systemie Connect), w których
monitorowane są dane z „podróży
całkowitej” samochodu (trasy), w sposób
niezależny jeden od drugiego.
„Podróż A” i „Podróż B” umożliwiają
wyświetlanie następujących wartości:
Odległość przejechana
Średnie zużycie paliwa
Średnia prędkość
Aktualna podróż
Wskaźnik zużycia paliwa (tylko
w przypadku 7” TFT Display)
4805036S0003EM
4905036S0104EM
5005036S0030EM
5105036S0005EM
46
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 49 of 232
3.5” TFT Display
7” TFT Display
W celu zresetowania tych wartości należy
nacisnąć i przytrzymać przycisk na
prawej dźwigni rys. 54.Performance
Wyświetlane parametry są różne
w zależności od aktywnego trybu.
Poszczególne tryby można wybierać
poprzez system „Alfa DNA™ Pro”, a są one
następujące:
Normal,
3.5” TFT Display7” TFT Display
Na ekranie tym odtwarzane są graficznie
pewne elementy ściśle powiązane ze
skutecznością stylu jazdy pod względem
zużycia paliwa.Advanced Efficiency,
3.5” TFT Display
5205036S0006EM
5305036S0107EM
5405036S0002EM
5505036S0008EM
5605036S0009EM
5705036S0010EM
47
Page 50 of 232
7” TFT Display
Na tym ekranie trzy środkowe ikony
pokazują skuteczność stylu jazdy pod
względem takich parametrów, jak:
przyspieszanie, zwalnianie i zmiana
biegów pod kątem ograniczania zużycia
paliwa. Słupek pod ikonami pokazuje
aktualne zużycie paliwa, a obszar
wyszczególniony zielonym kolorem
wskazuje strefę optymalną. Kula ziemska
(7” TFT Display) podświetla się
stopniowo w zależności od niższego
zużycia paliwa.
Dynamic,3.5” TFT Display
7” TFT Display
Wyświetlane parametry zależą od
stabilności samochodu; grafiki
odzwierciedlają poziomy przyspieszenia
wzdłużnego/bocznego (G-meter
information), z uwzględnieniem jako
jednostka odniesienia przyspieszenia
ziemskiego.Wskazywane są także najwyższe
wartości przyspieszenia bocznego.
Race (zależnie od wyposażenia),
7” TFT Display
Wyświetlane parametry zależą od
stabilności samochodu; grafiki
odzwierciedlają poziomy przyspieszenia
wzdłużnego/bocznego (G-meter
information), z uwzględnieniem jako
jednostka odniesienia przyspieszenia
ziemskiego.
Wskazywane są także najwyższe
wartości przyspieszenia bocznego
i wzdłużnego rys. 61.
5 Kompas
Wyświetla pozycję, wskazując strony
świata.
6 Licznik przebiegu
Wskazuje sumę kilometrów (lub mil)
przebiegu.
5805036S0111EM5905036S0012EM
6005036S0113EM
6105036S0014EM
