Alfa Romeo Giulia 2019 Manuale del proprietario (in Italian)

messaggi” nel capitolo “Conoscenza del
quadro strumenti”) riempire il serbatoio
AdBlue® con una quantità di liquido
minima di 5 litri;
in caso di utilizzo contenitori avvitabili
al bocchettone, il serbatoio è da ritenersi
pieno quando il livello di AdBlue® nel
contenitore interrompe la sua discesa.
Non procedere oltre.
Operazioni al termine del rifornimento
Procedere come segue:
montare nuovamente il tappo 4
fig. 113 sul bocchettone di riempimento
dell‘AdBlue
®, ruotandolo in senso orario e
avvitandolo completamente;
portare il dispositivo di avviamento in
posizione ON (non è necessario avviare il
motore);
attendere lo spegnimento della
segnalazione sul display del quadro
strumenti prima di movimentare la
vettura. La segnalazione può rimanere
accesa da pochi secondi a circa mezzo
minuto. Nel caso di avviamento del
motore e movimentazione della vettura,
la segnalazione rimarrà visualizzata per
un periodo di tempo più lungo, senza
tuttavia pregiudicare la funzionalità del
motore;
se il rabbocco viene effettuato con il
serbatoio dell'AdBlue® vuoto fare
riferimento al paragrafo “Rifornimenti”
nel capitolo “Dati tecnici”, è necessarioattendere 2 minuti prima di avviare il
motore.
AVVERTENZA Se viene versato
dell'AdBlue® fuori dal bocchettone di
riempimento, ripulire bene l'area e
procedere nuovamente al riempimento.
Se il liquido si è cristallizzato, eliminarlo
mediante una spugna e con acqua calda.
ATTENZIONE
NON SUPERARE IL LIVELLO
MASSIMO: può causare danni al
serbatoio. L'AdBlue® congela al di sotto
di –11 °C. Anche se il sistema è
progettato per funzionare al di sotto
del punto di congelamento dell’AdBlue®
è bene non riempire il serbatoio oltre il
livello massimo perché se l’AdBlue® si
congela il sistema può subire danni.
Attenersi a quanto descritto nel
presente paragrafo.
In caso di versamento dell'AdBlue® su
superfici verniciate o in alluminio,
ripulire immediatamente l'area con
acqua e usare materiale assorbente per
raccogliere il fluido che è stato versato
a terra.
Non tentare di avviare il motore se
l'AdBlue® è stata aggiunta
accidentalmente al serbatoio del
combustibile Diesel, questo può portare
gravi danni al motore, rivolgersi alla
Rete Assistenziale Alfa Romeo.
Non aggiungere additivi o altri liquidi
ad AdBlue®, ciò potrebbe danneggiare il
sistema.
L’utilizzo di AdBlue® non conforme o
degradato può portare all’accensione
delle segnalazioni sul display del
quadro strumenti (fare riferimento al
paragrafo “Spie e messaggi” nel
capitolo “Conoscenza del quadro
strumenti”).
Non travasare mai l'AdBlue® in un
altro recipiente: perderebbe le sue
qualità di purezza.
In caso di danni al sistema di
depurazione dei gas di scarico derivanti
dall'uso di additivi/acqua di rubinetto,
all'introduzione di gasolio, o comunque
alla non osservanza delle prescrizioni,
la garanzia decade.
In caso di esaurimento dell’AdBlue®
fare riferimento al paragrafo “Spie e
messaggi” nel capitolo “Conoscenza del
quadro strumenti” per continuare con
un normale utilizzo della vettura.
Il livello di AdBlue® non si aggiorna in
caso di vettura parcheggiata su strada
in pendenza.
139

Combustibili - Identificazione della
compatibilità dei veicoli. Simbolo
grafico per l'informazione dei
consumatori in accordo alla specifica
EN16942
I simboli, riportati di seguito facilitano il
riconoscimento della corretta tipologia di
combustibile da impiegare sulla propria
vettura.
Prima di procedere con il rifornimento,
verificare i simboli (ove presenti) posti
all’interno dello sportello bocchettone
combustibile e confrontarli con il simbolo
riportato sulla pompa di rifornimento
(ove presente).
Simboli per vetture con alimentazione
a benzina
E5: benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specifica EN228.
E10: benzina senza piombo contenente
fino al 3,7% (m/m) di ossigeno e con
etanolo massimo del 10,0% (V/V)
conforme alla specifica EN228.Simboli per vetture con
alimentazione Diesel
B7: gasolio contenente fino al 7% (V/V)
di Biodiesel FAME (Fatty Acid Methyl
Esters ) conforme alla specifica EN590.
B10: gasolio contenente fino al 10%
(V/V) di Biodiesel FAME (Fatty Acid
Methyl Esters) conforme alla specifica
EN16734.
Rifornimento di emergenza
versioni Diesel
(ove presente)
Procedere come segue:
aprire il vano bagagli e recuperare
l'apposito adattatore, ubicato sotto al
piano di carico fig. 116;
aprire lo sportello fig. 114, premendo
nel punto indicato dalla freccia;
rimuovere il tappo di chiusura;
riporre il tappo nell'apposita sede;
inserire l'adattatore nel bocchettone;
a rifornimento ultimato, rimuovere
l'adattatore, richiudere il tappo e
successivamente chiudere lo sportello;
riporre infine l'adattatore nel vano
bagagli.Apertura di emergenza sportello
combustibile
In caso di emergenza è possibile aprire lo
sportello combustibile agendo
dall'interno del vano bagagli.
Procedere come segue:
aprire il cofano vano bagagli e
raggiungere il cavetto di apertura di
emergenza, posizionato sul lato del
bocchettone di rifornimento fig. 117;
tirare il cavetto per sbloccare la
serratura dello sportello combustibile;
aprire lo sportello combustibile,
premendo su di esso (vedere quanto
precedentemente descritto).
11607206S0005EM
140
AVVIAMENTO E GUIDA

AVVERTENZA Il lavaggio del vano
bocchettone mediante una lancia ad alta
pressione deve avvenire ad una distanza
di almeno 20 cm.
ATTENZIONE
125)Non apporre all'estremità del
bocchettone nessun oggetto/tappo rispetto
a quanto previsto sulla vettura. L'utilizzo di
oggetti/tappi non conformi potrebbe
causare aumenti di pressione all'interno del
serbatoio, creando condizioni di pericolo.
126)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche di
avvicinarsi troppo al bocchettone con il viso,
per non inalare vapori nocivi.
127)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.
128)Se l’AdBlue si surriscalda per un
periodo prolungato all'interno del serbatoio
ad oltre 50 °C (ad es. a causa di
un'irradiazione solare diretta), l’AdBlue può
decomporsi producendo vapori di
ammoniaca. I vapori di ammoniaca hanno un
odore pungente: quando viene svitato il
tappo del serbatoio di AdBlue, fare
attenzione pertanto a non inalare eventuali
vapori di ammoniaca in uscita dal serbatoio.
In questa concentrazione, comunque, i vapori
di ammoniaca non sono nocivi o pericolosi
per la salute.
ADDITIVO PER EMISSIONI
DIESEL AdBlue® (UREA)
(solo versioni 2.2 JTD)
La vettura è dotata di un sistema di
iniezione dell'UREA e un catalizzatore a
Riduzione Catalitica Selettiva per
rispettare gli standard sulle emissioni.
Questi due sistemi permettono di
rispettare i requisiti per le emissioni
Diesel; riuscendo allo stesso tempo a
mantenere livelli di risparmio di
combustibile, guidabilità, coppia e
potenza. Per i messaggi e gli avvisi di
sistema fare riferimento al paragrafo
“Spie e messaggi” nel capitolo
“Conoscenza del quadro strumenti”.
L’AdBlue® (UREA) è considerato un
prodotto molto stabile con una lunga
durata di conservazione. Mantenuto a
temperature INFERIORI A 32 °C, potrà
essere conservato almeno per un anno.
Per ulteriori informazioni sulla tipologia
del liquido AdBlue® fare riferimento al
paragrafo “Fluidi e Lubrificanti” nel
capitolo “Dati tecnici”.
La vettura è dotata di un sistema
automatico di riscaldamento dell‘AdBlue®
che, quando il motore è avviato, permette
al sistema di funzionare correttamente a
temperature inferiori a –11 °C.
ATTENZIONE Il liquido AdBlue® congela a
temperature inferiori a –11 °C.
11707206S0006EM
141

SUGGERIMENTI PER LA GUIDA
RISPARMIO DI COMBUSTIBILE
Di seguito sono riportati alcuni utili
suggerimenti che consentono di ottenere
un risparmio di combustibile ed un
conseguente contenimento delle
emissioni nocive.
Manutenzione della vettura
Curare la manutenzione della vettura
eseguendo i controlli e gli interventi
previsti nel “Piano di manutenzione
programmata” (vedere capitolo
“Manutenzione e cura”).
Pneumatici
Controllare periodicamente la pressione
degli pneumatici con un intervallo non
superiore alle 4 settimane: se la
pressione è troppo bassa aumentano i
consumi in quanto maggiore è la
resistenza al rotolamento.Carichi inutili
Non viaggiare con il vano bagagli
sovraccarico. Il peso della vettura ed il
suo assetto influenzano fortemente i
consumi e la stabilità.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di
corrente, provocando di conseguenza un
aumento del consumo di combustibile
(fino a +25% su ciclo urbano).
Climatizzatore
L'utilizzo del climatizzatore provoca un
aumento dei consumi: quando la
temperatura esterna lo consente,
utilizzare preferibilmente la semplice
aerazione.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare
aerodinamica e consumi.
STILE DI GUIDA
Avviamento
Non far scaldare il motore con vettura
ferma né al regime minimo né elevato: in
queste condizioni il motore si scalda
molto più lentamente, aumentando
consumi ed emissioni. È consigliabile
partire subito e lentamente, evitando
regimi elevati: in tal modo il motore si
scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di arrestare il
motore. Quest’ultima manovra, come
anche la “doppietta”, sono inutili
provocando un aumento dei consumi e
dell’inquinamento.
Selezione delle marce
Quando le condizioni del traffico ed il
percorso stradale lo consentano,
utilizzare una marcia alta. Utilizzare una
marcia bassa per ottenere una brillante
accelerazione comporta un aumento dei
consumi. Ugualmente, l'utilizzo improprio
di una marcia alta aumenta consumi,
emissioni ed usura motore.
142
AVVIAMENTO E GUIDA

Velocità massima
Il consumo di combustibile aumenta
notevolmente con l’aumentare della
velocità. Mantenere una velocità il più
possibile uniforme, evitare frenate e
riprese superflue, che provocano
eccessivo consumo di combustibile ed
aumento delle emissioni.
Accelerazione
Accelerare violentemente penalizza
notevolmente i consumi e le emissioni:
accelerare con gradualità e non
oltrepassare il regime di coppia massima.
CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti
avviamenti a freddo non consentono al
motore di raggiungere la temperatura
ottimale di esercizio. Ne consegue un
significativo aumento sia dei consumi (da
+15 fino a +30% su ciclo urbano), che
delle emissioni.Situazioni di traffico e condizioni
stradali
Consumi elevati sono dovuti a situazioni
di traffico intenso, ad esempio quando si
procede incolonnati con frequente
utilizzo dei rapporti inferiori del cambio,
oppure in grandi città dove siano presenti
numerosi semafori. Anche percorsi
tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano
negativamente i consumi.
Soste nel traffico
Durante le soste prolungate (ad es.
passaggi a livello) arrestare il motore.
143

TRAINO DI RIMORCHI
(ove presente)
Per il traino di roulottes oppure di rimorchi la vettura deve essere dotata di gancio di traino omologato e di adeguato impianto
elettrico. Qualora sia richiesta l'installazione in aftermarket, questa deve essere eseguita da personale specializzato.
Rispettare i limiti di velocita specifici di ogni Paese per i veicoli con traino di rimorchio. In ogni caso la velocità massima non deve
superare i 100 km/h.

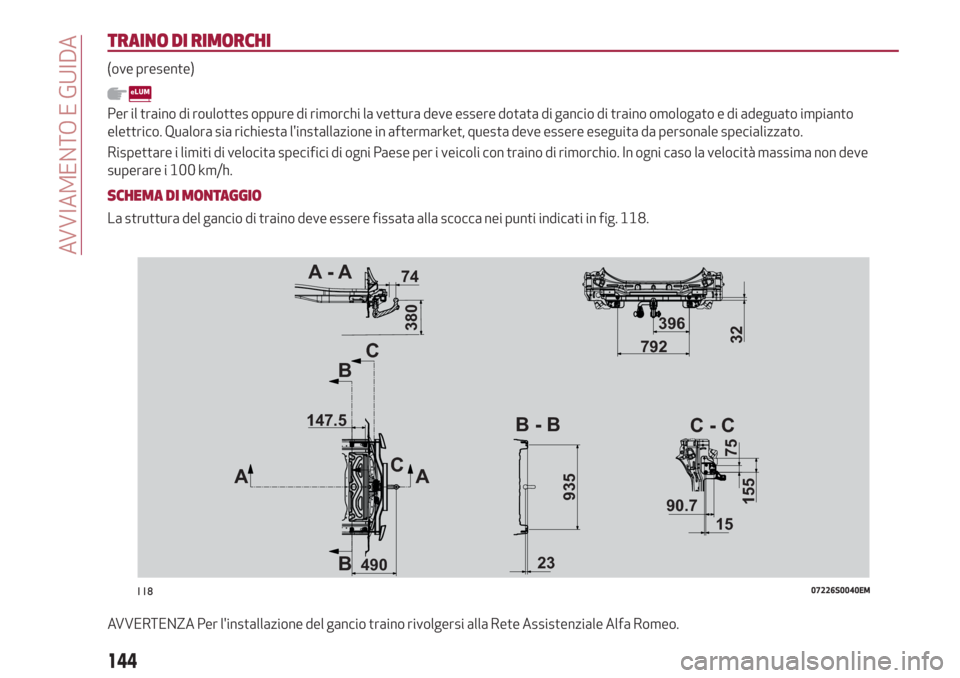

SCHEMA DI MONTAGGIO
La struttura del gancio di traino deve essere fissata alla scocca nei punti indicati in fig. 118.
AVVERTENZA Per l'installazione del gancio traino rivolgersi alla Rete Assistenziale Alfa Romeo.
74A - A
792396
147.5
4902390.7
15
935
15575
32380
B - B
C - C
AAB
BC C
11807226S0040EM
144
AVVIAMENTO E GUIDA

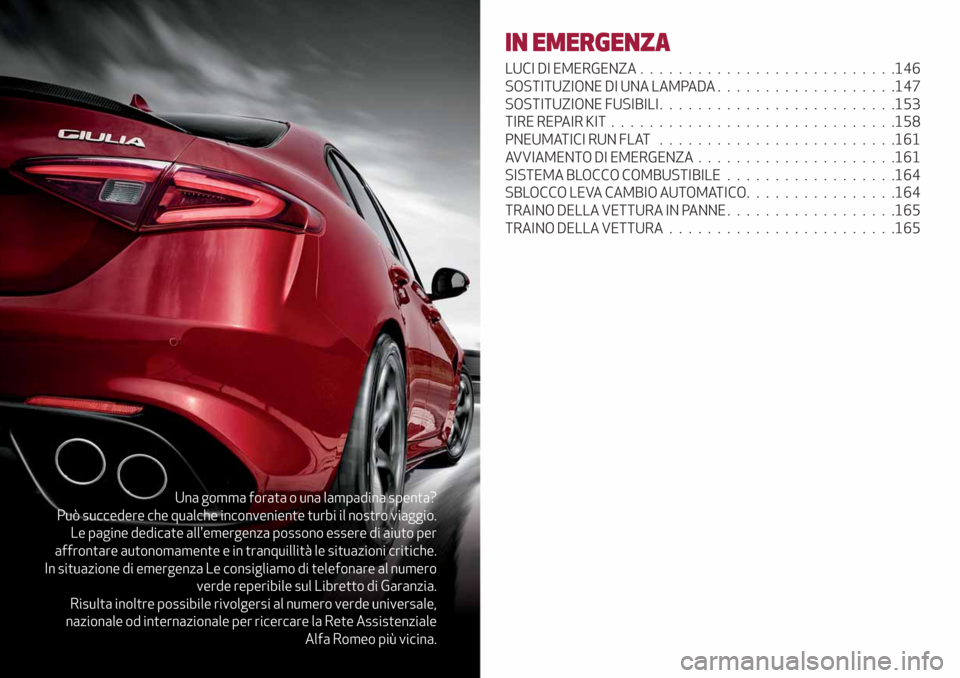

Una gomma forata o una lampadina spenta?
Può succedere che qualche inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza possono essere di aiuto per
affrontare autonomamente e in tranquillità le situazioni critiche.
In situazione di emergenza Le consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al numero verde universale,
nazionale od internazionale per ricercare la Rete Assistenziale
Alfa Romeo più vicina.
IN EMERGENZA
LUCI DI EMERGENZA...........................146
SOSTITUZIONE DI UNA LAMPADA...................147
SOSTITUZIONE FUSIBILI.........................153
TIRE REPAIR KIT . .............................158
PNEUMATICI RUN FLAT.........................161
AVVIAMENTO DI EMERGENZA.....................161
SISTEMA BLOCCO COMBUSTIBILE..................164
SBLOCCO LEVA CAMBIO AUTOMATICO................164
TRAINO DELLA VETTURA IN PANNE..................165
TRAINO DELLA VETTURA........................165

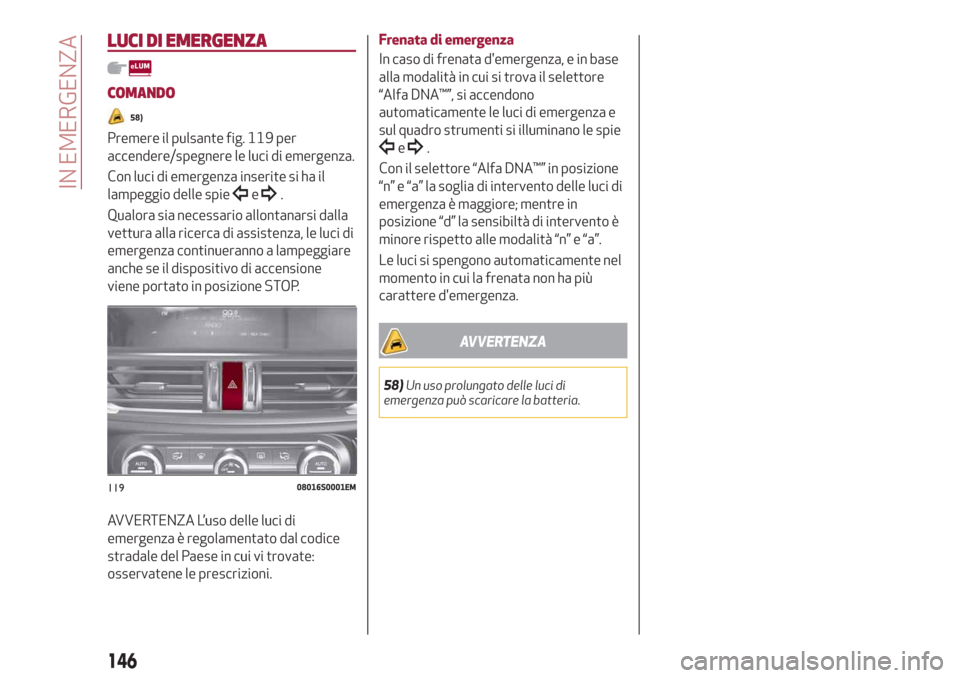

LUCI DI EMERGENZA
COMANDO
58)
Premere il pulsante fig. 119 per
accendere/spegnere le luci di emergenza.
Con luci di emergenza inserite si ha il
lampeggio delle spie
e.
Qualora sia necessario allontanarsi dalla
vettura alla ricerca di assistenza, le luci di
emergenza continueranno a lampeggiare
anche se il dispositivo di accensione
viene portato in posizione STOP.
AVVERTENZA L’uso delle luci di
emergenza è regolamentato dal codice
stradale del Paese in cui vi trovate:
osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata d'emergenza, e in base
alla modalità in cui si trova il selettore
“Alfa DNA™”, si accendono
automaticamente le luci di emergenza e
sul quadro strumenti si illuminano le spie
e.
Con il selettore “Alfa DNA™” in posizione
“n” e “a” la soglia di intervento delle luci di
emergenza è maggiore; mentre in
posizione “d” la sensibiltà di intervento è
minore rispetto alle modalità “n” e “a”.
Le luci si spengono automaticamente nel
momento in cui la frenata non ha più
carattere d'emergenza.
AVVERTENZA
58)Un uso prolungato delle luci di
emergenza può scaricare la batteria.
11908016S0001EM
146
IN EMERGENZA

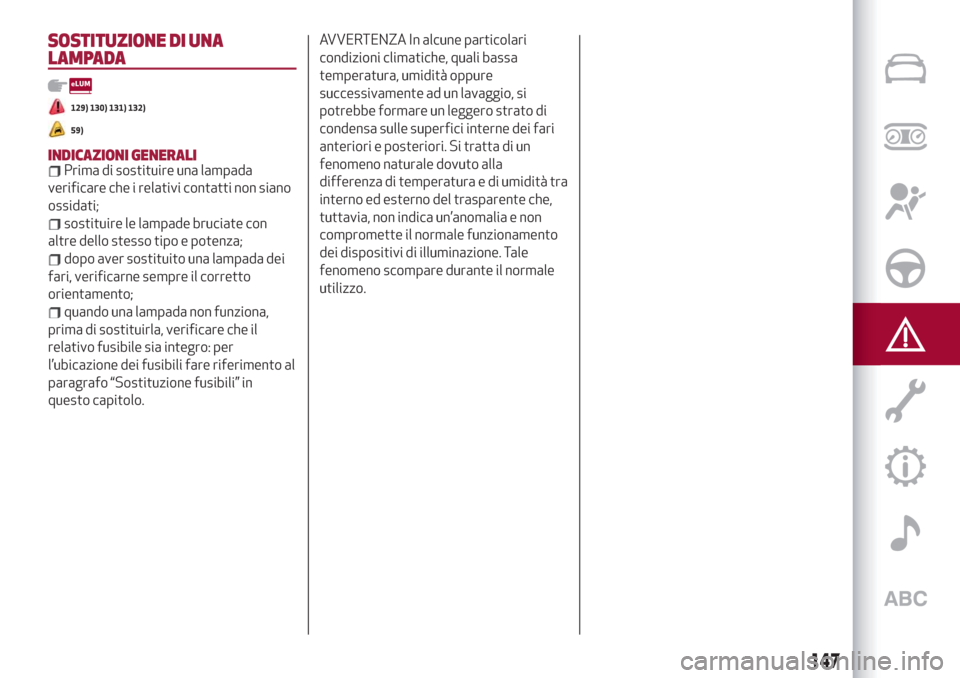

SOSTITUZIONE DI UNA
LAMPADA
129) 130) 131) 132)
59)
INDICAZIONI GENERALIPrima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA In alcune particolari
condizioni climatiche, quali bassa
temperatura, umidità oppure
successivamente ad un lavaggio, si
potrebbe formare un leggero strato di
condensa sulle superfici interne dei fari
anteriori e posteriori. Si tratta di un
fenomeno naturale dovuto alla
differenza di temperatura e di umidità tra
interno ed esterno del trasparente che,
tuttavia, non indica un’anomalia e non
compromette il normale funzionamento
dei dispositivi di illuminazione. Tale
fenomeno scompare durante il normale
utilizzo.
147

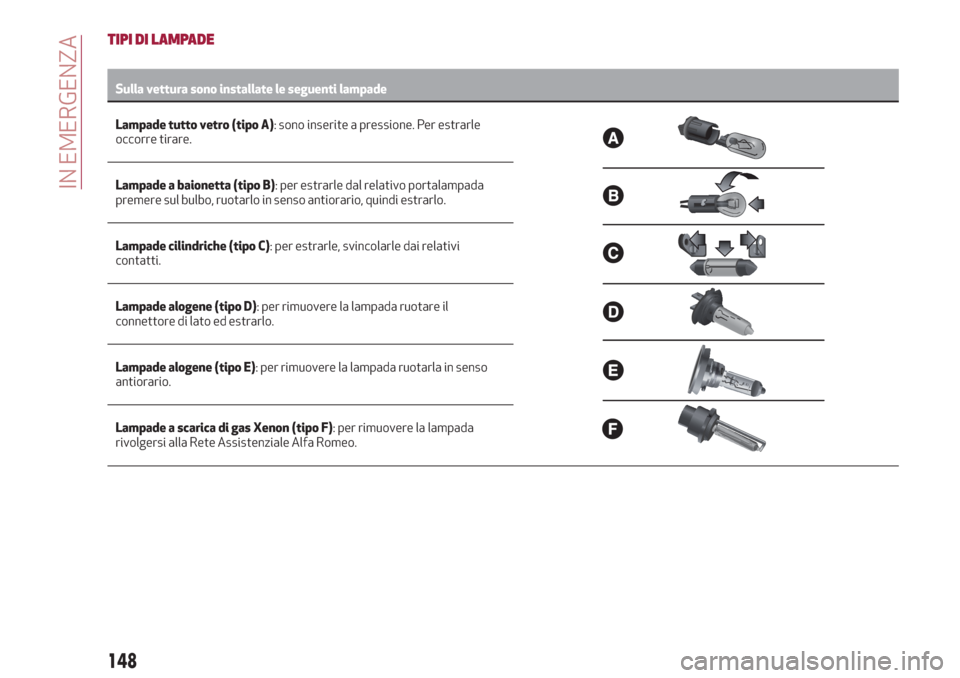

TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade
Lampade tutto vetro (tipo A):sono inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta (tipo B): per estrarle dal relativo portalampada
premere sul bulbo, ruotarlo in senso antiorario, quindi estrarlo.
Lampade cilindriche (tipo C): per estrarle, svincolarle dai relativi
contatti.
Lampade alogene (tipo D): per rimuovere la lampada ruotare il
connettore di lato ed estrarlo.
Lampade alogene (tipo E): per rimuovere la lampada ruotarla in senso
antiorario.
Lampade a scarica di gas Xenon (tipo F): per rimuovere la lampada
rivolgersi alla Rete Assistenziale Alfa Romeo.
148
IN EMERGENZA
