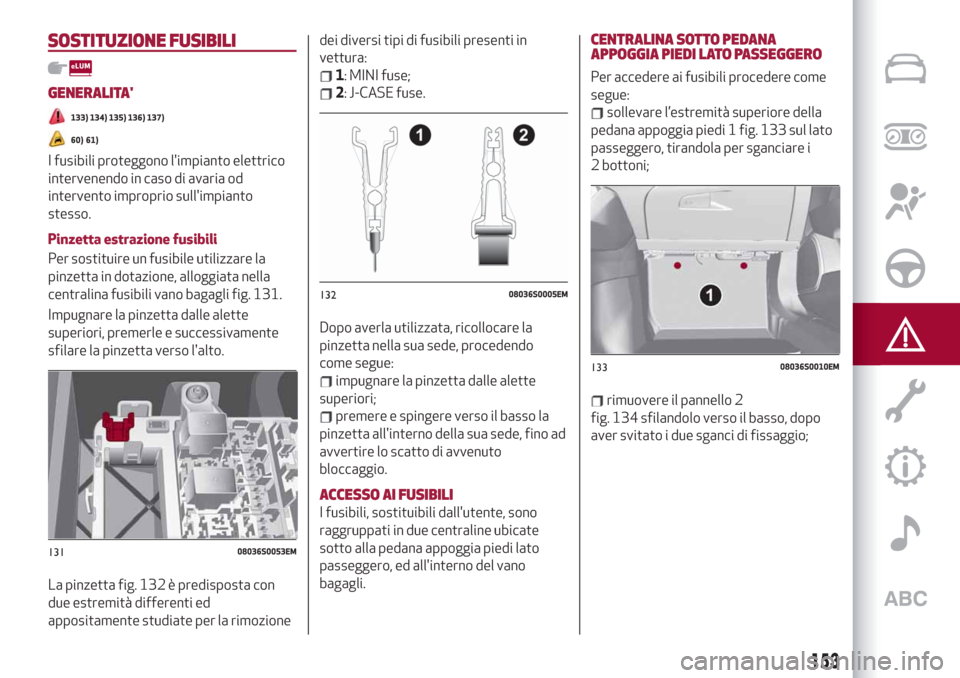

SOSTITUZIONE FUSIBILI
GENERALITA'
133) 134) 135) 136) 137)
60) 61)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Pinzetta estrazione fusibili
Per sostituire un fusibile utilizzare la
pinzetta in dotazione, alloggiata nella
centralina fusibili vano bagagli fig. 131.
Impugnare la pinzetta dalle alette
superiori, premerle e successivamente
sfilare la pinzetta verso l'alto.
La pinzetta fig. 132 è predisposta con
due estremità differenti ed
appositamente studiate per la rimozionedei diversi tipi di fusibili presenti in
vettura:
1: MINI fuse;
2: J-CASE fuse.
Dopo averla utilizzata, ricollocare la
pinzetta nella sua sede, procedendo
come segue:
impugnare la pinzetta dalle alette
superiori;
premere e spingere verso il basso la
pinzetta all'interno della sua sede, fino ad
avvertire lo scatto di avvenuto
bloccaggio.
ACCESSO AI FUSIBILI
I fusibili, sostituibili dall'utente, sono
raggruppati in due centraline ubicate
sotto alla pedana appoggia piedi lato
passeggero, ed all'interno del vano
bagagli.
CENTRALINA SOTTO PEDANA
APPOGGIA PIEDI LATO PASSEGGERO
Per accedere ai fusibili procedere come
segue:
sollevare l’estremità superiore della
pedana appoggia piedi 1 fig. 133 sul lato
passeggero, tirandola per sganciare i
2 bottoni;
rimuovere il pannello 2
fig. 134 sfilandolo verso il basso, dopo
aver svitato i due sganci di fissaggio;
13108036S0053EM
13208036S0005EM
13308036S0010EM
153

ATTENZIONE
133)Non sostituire in alcun caso un fusibile
con un altro avente amperaggio superiore;
PERICOLO DI INCENDIO.
134)Prima di sostituire un fusibile,
accertarsi di aver portato il dispositivo di
avviamento in STOP e di aver spento e/o
disinserito tutti gli utilizzatori.
135)Se un fusibile generale di protezione
sistemi di sicurezza (sistema air bag,
sistema frenante), sistemi motopropulsore
(sistema motore, sistema cambio) o sistema
guida interviene, rivolgersi alla Rete
Assistenziale Alfa Romeo.
136)Nel caso il fusibile dovesse
ulteriormente interrompersi, rivolgersi alla
Rete Assistenziale Alfa Romeo.
137)Se un fusibile generale di protezione
interviene (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA
60)Non sostituire mai un fusibile guasto con
fili metallici o altro materiale di recupero.
61)Se fosse necessario effettuare un
lavaggio del vano motore, aver cura di non
insistere direttamente con il getto d'acqua
sulla centralina fusibili ed in corrispondenza
dei motorini tergicristalli.

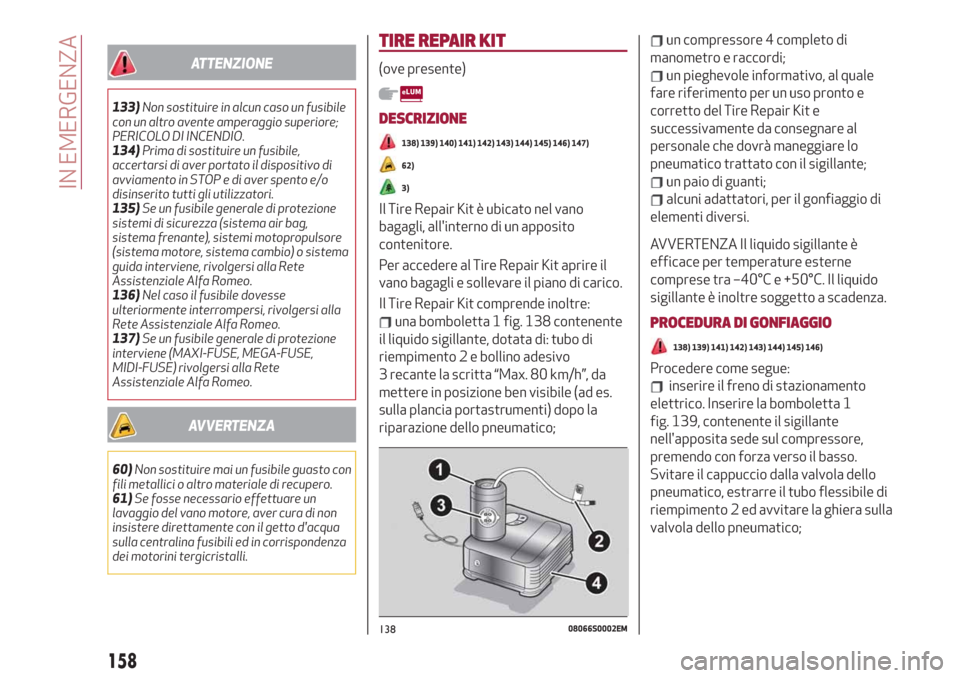

TIRE REPAIR KIT
(ove presente)
DESCRIZIONE
138) 139) 140) 141) 142) 143) 144) 145) 146) 147)
62)
3)
Il Tire Repair Kit è ubicato nel vano
bagagli, all'interno di un apposito
contenitore.
Per accedere al Tire Repair Kit aprire il
vano bagagli e sollevare il piano di carico.
Il Tire Repair Kit comprende inoltre:
una bomboletta 1 fig. 138 contenente
il liquido sigillante, dotata di: tubo di
riempimento 2 e bollino adesivo
3 recante la scritta “Max. 80 km/h”, da
mettere in posizione ben visibile (ad es.
sulla plancia portastrumenti) dopo la
riparazione dello pneumatico;
un compressore 4 completo di
manometro e raccordi;
un pieghevole informativo, al quale
fare riferimento per un uso pronto e
corretto del Tire Repair Kit e
successivamente da consegnare al
personale che dovrà maneggiare lo
pneumatico trattato con il sigillante;
un paio di guanti;
alcuni adattatori, per il gonfiaggio di
elementi diversi.
AVVERTENZA Il liquido sigillante è
efficace per temperature esterne
comprese tra –40°C e +50°C. Il liquido
sigillante è inoltre soggetto a scadenza.
PROCEDURA DI GONFIAGGIO
138) 139) 141) 142) 143) 144) 145) 146)
Procedere come segue:
inserire il freno di stazionamento
elettrico. Inserire la bomboletta 1
fig. 139, contenente il sigillante
nell'apposita sede sul compressore,
premendo con forza verso il basso.
Svitare il cappuccio dalla valvola dello
pneumatico, estrarre il tubo flessibile di
riempimento 2 ed avvitare la ghiera sulla
valvola dello pneumatico;
13808066S0002EM
