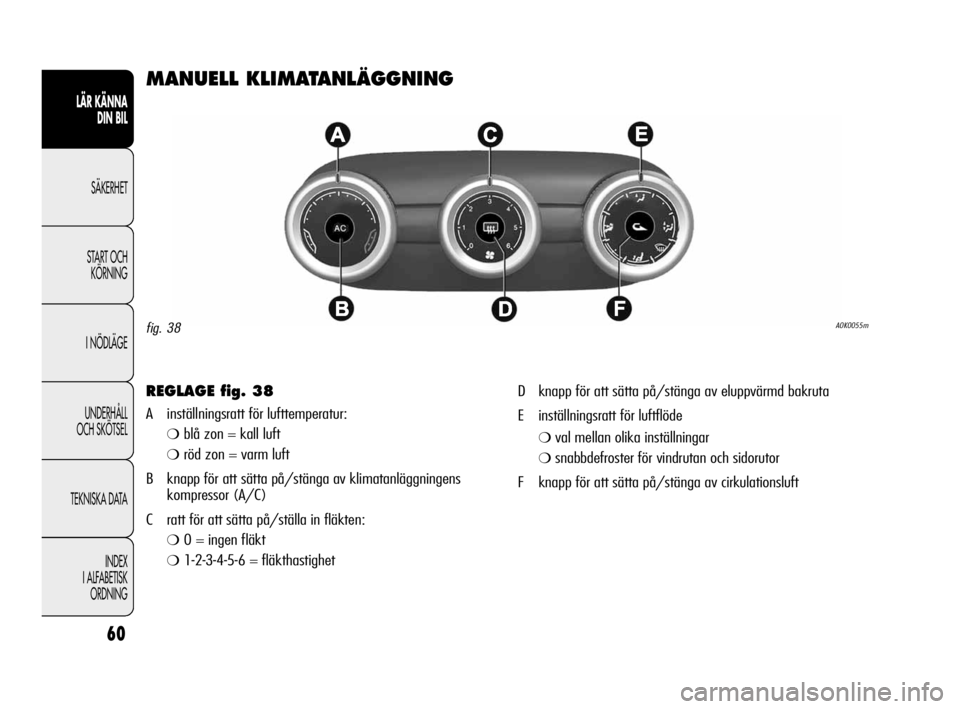

MANUELL KLIMATANLÄGGNING
REGLAGE fig. 38
A inställningsratt för lufttemperatur:
❍blå zon = kall luft
❍röd zon = varm luft
B knapp för att sätta på/stänga av klimatanläggningens
kompressor (A/C)
C ratt för att sätta på/ställa in fläkten:
❍0 = ingen fläkt
❍1-2-3-4-5-6 = fläkthastighetD knapp för att sätta på/stänga av eluppvärmd bakruta
E inställningsratt för luftflöde
❍val mellan olika inställningar
❍snabbdefroster för vindrutan och sidorutor
F knapp för att sätta på/stänga av cirkulationsluft
fig. 38A0K0055m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 60

61
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
LUFTKONDITIONERING (kylning)
För avkylning gör man så här:
❍vrid inställningsratten till det blå området
❍sätt på cirkulationsluft genom att trycka på F (LED-ring runt
knappen tänds)
❍vrid inställningsratten E till r
❍Tryck på B för att sätta på kompressorn (A/C) och vrid inställ-
ningsratten C till minst 1 (1ahastigheten); för snabbare kylning
vrider man inställningsratten C till 6 (maximal fläkthastighet).
Reglera kylningen
❍vrid inställningsknappen A till höger för att höja temperaturen
❍tryck på knappen F för att stänga av cirkulationsluften (LED-
ringen runt knappen släcks)
❍vrid inställningsratten C för att minska fläkthastigheten.
KUPÉUPPVÄRMNING
Gör så här för att få en snabb uppvärmning:
❍vrid inställningsratten A till det röda området
❍tryck på knappen F för att sätta på cirkulationsluften
❍vrid inställningsratten E till s
❍vrid inställningsratten C till 6 (maximal fläkthastighet).
Använd reglagen för att ställa in önskad komfort och tryck
påknappen F för att stänga av cirkulationsluften (LED-ringen runt
knappen släcks) för att undvika imma på rutorna.
VARNING Om motorn är kall tar det ett par minuter innan man kan
genomföra en snabb uppvärmning av kupén.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 61

62
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
AUTOMATISK DEFROSTER (funktion MAX-DEF)
Funktionen aktiverar automatisk defroster av rutorna fram (vind-
rutan och sidorutorna), munstycken för uppvärmning och utvän-
diga backspeglar med uppvärmning.
Aktivera funktionen genom att vrida inställningsratten E till
symbolen
-för defrosting. Den manuella klimatanläggningen
försätts automatiskt i följande läge:
❍defrostersymbolen -lyser med orange istället för rött ljus för
att ange aktivering
❍eluppvärmd bakruta aktiveras liksom alla andra defrosteran-
ordningar i bilen. LED-ringen runt knappen tänds
(för att
ange aktivering
❍luftflödets hastighet ökas till maximum (6)
❍luft tas in utifrån (LED-ringen runt knappen läcks)
❍luftflödet ställs in på maximal värme
❍den extra elvärmaren aktiveras (på version/marknad där detta
finns)
❍kompressorn (A/C) sätts på (LED-ringen runt kappen tänds för
att ange aktivering av AC).
Förhindra att imma bildas på rutorna
Klimatanläggningen är mycket användbar för att förebygga igenim-
ning av fönstren vid hög fuktighet.
Vid en kraftig utvändig fuktighet och/eller regn och/eller stora
temperaturskillnader mellan kupén och utsidan rekommenderar
vi att man gör följande för att förhindra imma på rutorna:
❍vrid inställningsratten A till det röda området
❍tryck på knappen F för att stänga av cirkulationsluften (LED-
ringen runt knappen släcks)
❍vrid inställningsratten E till -eventuellt till u(B-fig. 38a)
i de händelser tecken på imbildning saknas
❍vrid inställningsratten C till hastighet 2 .
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 62

63
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
DEFROSTER FÖR UPPVÄRMD BAKRUTA
Tryck på knappen D (() för att aktivera/deaktivera denna funk-
tion. Funktionen deaktiveras i alla händelser av sig självt efter
20 minuter.
på version/marknad där detta finns trycker man på
(och sätter
på defroster för utvändiga backspeglar, uppvärmd vindruta (på
version/marknad där detta finns) och uppvärmda munstycken (på
version/marknad där detta finns).
VARNING Undvik att sätta något på insidan av den eluppvärmda
bakrutan, detta kan skada eller försämra dess funktion.
CIRKULATIONSLUFT
Tryck på knappen F (v) så att LED-ringen runt knappen tänds.
Vi rekommenderar att cirkulationsluften sätts på vid en trafik-
stockning eller i tunnlar för att undvika intag av förorenad luft.
För att förebygga imma på rutorna ska man undvika att använda
denna funktion under en längre tid, särskilt om det är många i bilen
VARNING Med cirkulationsluft i bilen går det snabbare att värma
upp eller kyla ned kupén. Aktiveringen av cirkulationsluft rekom-
menderas vid regniga/kalla dagar för att undvika att imma bildas
på rutorna.
VÄLJA LUFTFLÖDE
Vrid inställningsratten E-fig. 38 och välj en av de fyra inställningarna:
Luftflöde från defrosterventilerna för vindrutan och sidorutorna
fram.
sLuftflöde främst från golvventilerna fram och bak. Denna
inställning ger den snabbaste uppvärmningen av kupén.
Luftflöde från ventilerna bak/fram, mitt- och sidoventilerna
på instrumentbrädan och defrosterventilerna för vindrutan och
sidorutorna fram.
rLuftflöde från mitt -och sidoventilerna på instrumentbrädan
(passageraren).
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 63

64
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
START&STOP
Manuell klimatstyrning
Vid aktiveringen av funktionen Start & Stop – när motorn är
avstängd och bilen står stilla – sparas valet av luftflöde. Avkylning
och/eller uppvärmning av kupén upphör eftersom kompressorn
stannar tillsammans med motorns kylvätskepump. För att priori-
tera klimatstyrningen kan man deaktivera Start & Stop genom den
speciella knappen på instrumentbrädan.
ANM Vid extrema väderförhållanden bör man begränsa använd-
ningen av Start & Stop för att undvika att kompressorn hela tiden
sätts på och stängs av, vilket kan leda till imma på rutorna och illa-
luktande fukt i kupén.
UNDERHÅLLA KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen sättas på minst en gång
i månaden under ungefär 10 minuter. Låt auktoriserad verkstad
för Alfa Romeo kontrollera anläggningen varje år strax innan
sommaren.
A0K0083m

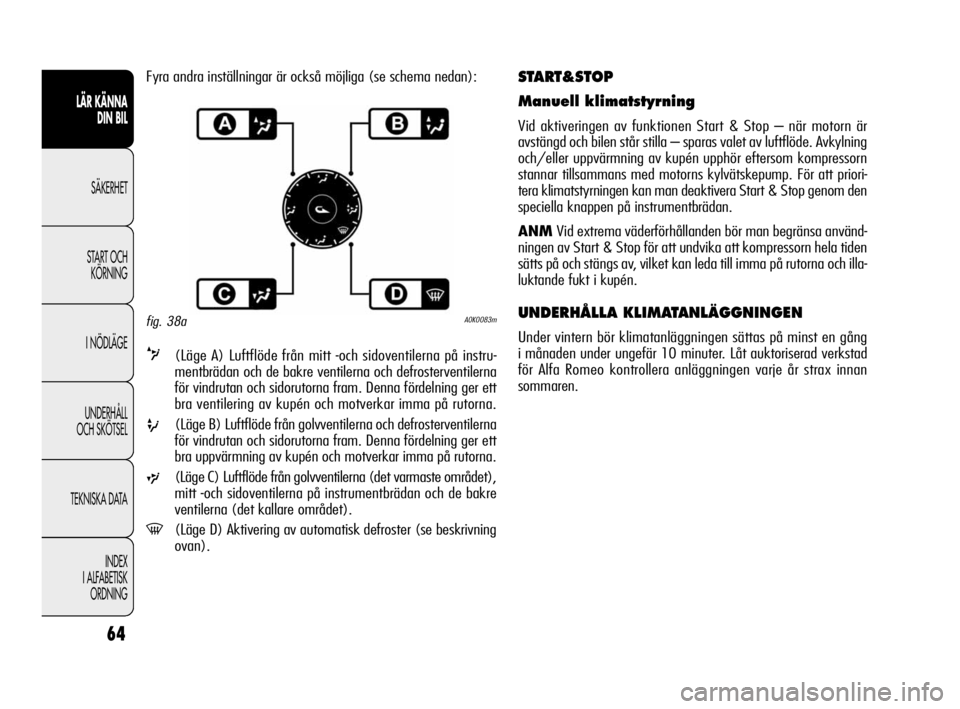

Fyra andra inställningar är också möjliga (se schema nedan):
v(Läge A) Luftflöde från mitt -och sidoventilerna på instru-
mentbrädan och de bakre ventilerna och defrosterventilerna
för vindrutan och sidorutorna fram. Denna fördelning ger ett
bra ventilering av kupén och motverkar imma på rutorna.
u(Läge B) Luftflöde från golvventilerna och defrosterventilerna
för vindrutan och sidorutorna fram. Denna fördelning ger ett
bra uppvärmning av kupén och motverkar imma på rutorna.
w(Läge C) Luftflöde från golvventilerna (det varmaste området),
mitt -och sidoventilerna på instrumentbrädan och de bakre
ventilerna (det kallare området).
-(Läge D) Aktivering av automatisk defroster (se beskrivning
ovan).
fig. 38a
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 64

65
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

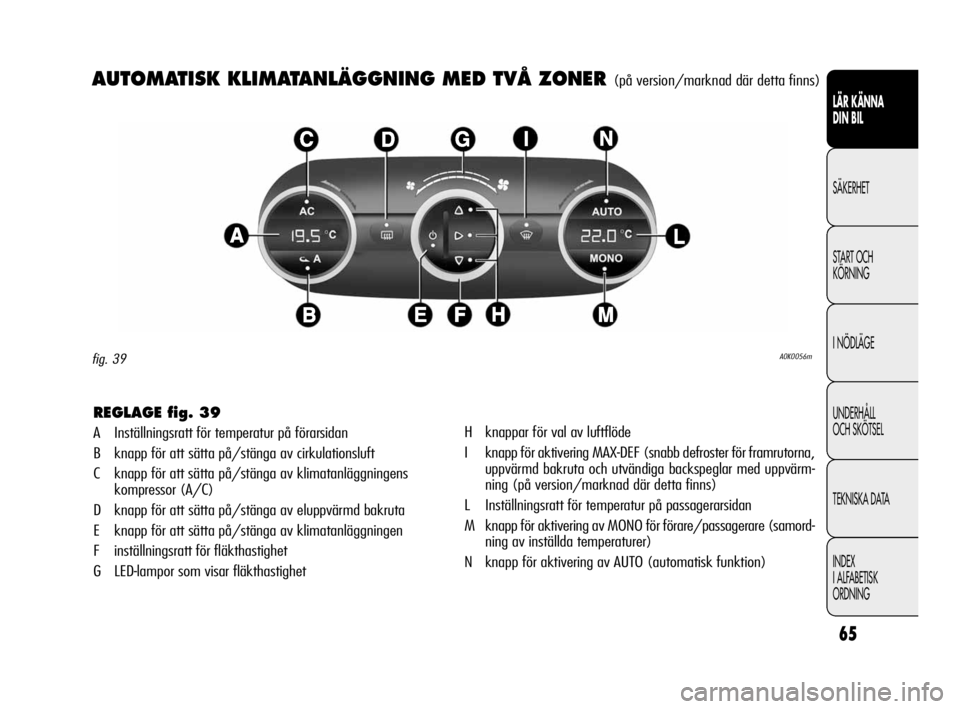

AUTOMATISK KLIMATANLÄGGNING MED TVÅ ZONER (på version/marknad där detta finns)
A0K0056mfig. 39
REGLAGE fig. 39
A Inställningsratt för temperatur på förarsidan
B knapp för att sätta på/stänga av cirkulationsluft
C knapp för att sätta på/stänga av klimatanläggningens
kompressor (A/C)
D knapp för att sätta på/stänga av eluppvärmd bakruta
E knapp för att sätta på/stänga av klimatanläggningen
F inställningsratt för fläkthastighet
G LED-lampor som visar fläkthastighetH knappar för val av luftflöde
I knapp för aktivering MAX-DEF (snabb defroster för framrutorna,
uppvärmd bakruta och utvändiga backspeglar med uppvärm-
ning (på version/marknad där detta finns)
L Inställningsratt för temperatur på passagerarsidan
M knapp för aktivering av MONO för förare/passagerare (samord-
ning av inställda temperaturer)
N knapp för aktivering av AUTO (automatisk funktion)
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 65

66
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
En manuell ändring av någon inställning påverkar inte den auto-
matiska styrningen av de andra inställningarna. Mängden luft som
tas in i kupén är oberoende av bilens hastighet eftersom intaget
regleras av fläkten, som styrs elektroniskt. Temperaturen på intagen
luft anpassas alltid till den temperatur som har ställts in på
displayen, utom då anläggningen är avstängd eller i vissa förhål-
landen då kompressorn är avstängd.
Följande inställningar kan göras manuellt:
❍lufttemperatur på förarsidan/passagerarsidan
❍fläkthastighet (steglöst)
❍luftflödet, 7 lägen
❍kompressor (A/C)
❍defroster för snabb avisning/avimning
❍cirkulationsluft.
❍eluppvärmd bakruta
❍avstängning av systemet.
BESKRIVNING
Den automatiska klimatanläggningen med två zoner reglerar tempe-
raturen/luftfördelningen i kupén i olika två zoner: förare och passa-
gerare. Systemet bevarar komforten i kupén och kompenserar even-
tuella variationer i vädret.
ANMReferenstemperatur för bästa komfort är 22
°C.
Parametrarna och funktionerna som kontrolleras automatiskt är:
❍lufttemperatur vid ventilerna på förarsidan/passagerarsidan
fram
❍luftflödet från ventilerna på förarsidan/passagerarsidan fram
❍fläkthastighet (steglös variation av luftflödet)
❍påsättning av kompressorn (A/C) (för avkylning/avfuktning
av luften)
❍cirkulationsluft.
Alla dessa funktioner kan modifieras manuellt, dvs. man kan manu-
ellt välja att aktivera/deaktivera olika funktioner och även modi-
fiera de olika inställningarna. I så fall deaktiveras den automatiska
kontrollen av funktionerna som har modifierats manuellt och
systemet ingriper endast av säkerhetsskäl.
De manuella valen har alltid prioritet före automatiken och minne-
slagras tills man trycker på AUTO-knappen, utom i de fall då
systemet ingriper på grund av säkerhetsskäl.
Till klimatsystemet hör en sensor för medeltem-
peratur (TMR) som sitter under ett skydd på den
invändiga backspegeln. Om man skymmer sensorn
med föremål, kan klimatanläggningen inte fungera
optimalt.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 66

67
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
STÄLLA IN VÄRME
Vrid inställningsratt A eller L till höger eller vänster för att ställa in
temperaturen för respektive vänster fram (A) och höger fram (L).
Inställda temperaturer anges på displayen.
Tryck på MONO för att utjämna temperaturskillnaden mellan de
två zonerna.
Vrid på inställningsratten L för att återgå till separata temperaturer
för de två zonerna .
Genom att vrida rattarna hela vägen till höger eller vänster når man
funktionerna HI (maximal värme) respektive LO (maximal avkyl-
ning). Dessa funktioner avaktiveras genom att man igen ställer
in önskad temperatur.
SÄTTA PÅ KLIMATANLÄGGNINGEN
Klimatsystemet kan sättas på olika sätt, men vi rekommenderar
att man trycker på AUTO och sedan använder inställningsrattarna
för att få önskad värme.
I detta läge initieras automatiskt en reglering av temperatur, luft-
mängd och luftflöde liksom användningen av cirkulationsluft och
kompressor (A/C).
Medan anläggningen är igång kan man med reglagen alltid ändra
temperaturinställning, luftflöde och fläkthastighet; systemet
anpassas automatiskt efter de nya önskemålen.
Om man i automatläge (AUTO) ändrar inställningar för luftflöde
och luftmängd, cirkulationsluft och kompressor (A/C) slocknar
texten AUTO.
Anläggningen fortsätter att styra samtliga funktioner inklusive dem
man ställde in manuellt. Fläkthastigheten är densamma för hela
kupén.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 67

68
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
I läget AUTO styr klimatanläggningen luftflödet automatiskt; LED-
lamporna på knapparna är släckta.
Luftflöde med manuell inställning indikeras av tända LED-lampor
på aktiverade knappar.
I kombinationsläge aktiverar en knapptryckning aktuell funktion
tillsammans med de redan aktiverade funktionerna. Om man
däremot trycker på knapp till redan aktiverad funktion kommer
denna att avbrytas och LED-lamporna att sluta lysa. Tryck på AUTO
för att återställa den automatiska styrningen av luftflödet efter
manuella inställningar.VÄLJA LUFTFLÖDE
Genom att trycka på knapparna H (/ / ) kan man manu-
ellt välja ett av sju möjliga luftflöden:
Luftflöde från defrosterventilerna för vindrutan och sidorutorna
fram.
Luftflöde främst till mitt -och sidoventilerna på instrumentbrädan
för ventilering av kropp och ansikten under varma årstider.
Luftflöde främst från golvventilerna fram och bak. Detta luft-
flöde ger den snabbaste uppvärmningen av kupén och en tydlig
upplevelse av värme

Luftflöde från golvventilerna ( det varmaste området), mitt -
och sidoventilerna på instrumentbrädan (det kallare området).
Denna fördelning är idealisk under vår och höst då förekom-
sten av sol är oregelbunden.

Luftflöde från golvventilerna och defrosterventilerna för vind-
rutan och sidorutorna fram. Denna fördelning ger ett bra
uppvärmning av kupén och motverkar imma på rutorna.

Luftflöde från defrosterventilerna för vindrutan och mitt- och
sidoventilerna på instrumentbrädan. Med detta flöde kan man
fördela luft över vindrutan vid starkt solljus.


Luftflöde från alla ventiler i bilen.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 68

69
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
VARNING Om systemet inte längre kan garantera önskad tempe-
ratur i de olika kupé-zonerna, blinkar inställt värde i ett par
sekunder.
Tryck på AUTO för att återställa den automatiska styrningen efter
manuella inställningar.
MONOKNAPP
Tryck på MONO (LED-lampa på knappen tänds) för att utjämna
temperaturskillnaden mellan förarsidan och passagerarsidan.
Med denna funktion underlättas temperaturinställningen när endast
förare sitter i bilen.
För att återgå till separat styrning av lufttemperatur vrider man
på inställningsratten L och ställer in temperaturen på passagerar-
sidan.
STÄLLA IN FLÄKTHASTIGHET
Vrid inställningsratten F för att öka/minska fläkthastigheten. Hastig-
heten indikeras av andelen tända LED-lampor (G) ovanför ratten F.
❍maximal fläkthastighet = alla LED-lampor tända
❍minimal fläkthastighet = en LED-lampa tänd.
Fläkten kan uteslutas bara om kompressorn (A/C) satts på med
tyckning på knappen B.
VARNING Tryck på AUTO för att återställa den automatiska styr-
ningen av fläkten efter manuella inställningar.
AUTOKNAPP
Trycker man på AUTO (LED-lampa på knappen tänds) kommer
klimatanläggningen automatiskt att styra följande i de olika
zonerna:
❍luftmängd och luftflöde i kupén
❍klimatanläggningens kompressor (A/C)
❍cirkulationsluft
❍alla tidigare manuella inställningar tas bort.
Detta markeras genom att LED-lampan på AUTO tänds. LED-lampan
slocknar så snart man gör en manuellt justering av en inställning
– cirkulationsluft, luftflöde, fläkthastighet eller stänger av kompres-
sorn (A/C) – för att markera att systemet inte längre automa-
tisk styr alla funktioner.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 69
