výměna žárovky Alfa Romeo Giulietta 2012 Návod k použití a údržbě (in Czech)

174
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

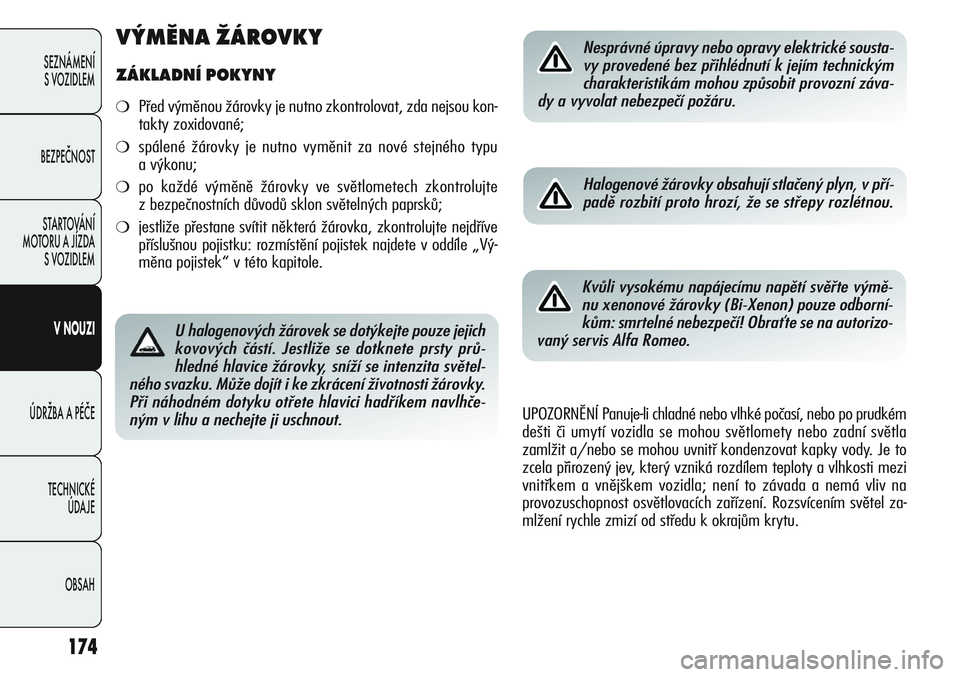

U halogenových žárovek se dotýkejte pouze jejich
kovových částí. Jestliže se dotknete prsty prů-
hledné hlavice žárovky, sníží se intenzita světel-
ného svazku. Může dojít i ke zkrácení životnosti žárovky.
Při náhodném dotyku otřete hlavici hadříkem navlhče-
ným v lihu a nechejte ji uschnout.
Nesprávné úpravy nebo opravy elektrické sousta-
vy provedené bez přihlédnutí k jejím technickým
charakteristikám mohou způsobit provozní záva-
dy a vyvolat nebezpečí požáru.
Halogenové žárovky obsahují stlačený plyn, v pří-
padě rozbití proto hrozí, že se střepy rozlétnou.
Kvůli vysokému napájecímu napětí svěřte výmě-
nu xenonové žárovky (Bi-Xenon) pouze odborní-
kům: smrtelné nebezpečí! Obraťte se na autori zo -
vaný servis Alfa Romeo.
UPOZORNĚNÍ Panuje-li chladné nebo vlhké počasí, nebo po prudkém
dešti či umytí vozidla se mohou světlomety nebo zadní světla
zamlžit a/nebo se mohou uvnitř kondenzovat kapky vody. Je to
zcela přirozený jev, který vzniká rozdílem teploty a vlhkosti mezi
vnitřkem a vnějškem vozidla; není to závada a nemá vliv na
provozuschopnost osvětlovacích zařízení. Rozsvícením světel za-
mlžení rychle zmizí od středu k okrajům krytu.
VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
❍Před výměnou žárovky je nutno zkontrolovat, zda nejsou kon-
takty zoxidované;
❍spálené žárovky je nutno vyměnit za nové stejného typu
a výkonu;
❍po každé výměně žárovky ve světlometech zkontrolujte
z bezpečnostních důvodů sklon světelných paprsků;
❍jestliže přestane svítit některá žárovka, zkontrolujte nejdříve
příslušnou pojistku: rozmístění pojistek najdete v oddíle „Vý-
měna pojistek“ v této kapitole.

177
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

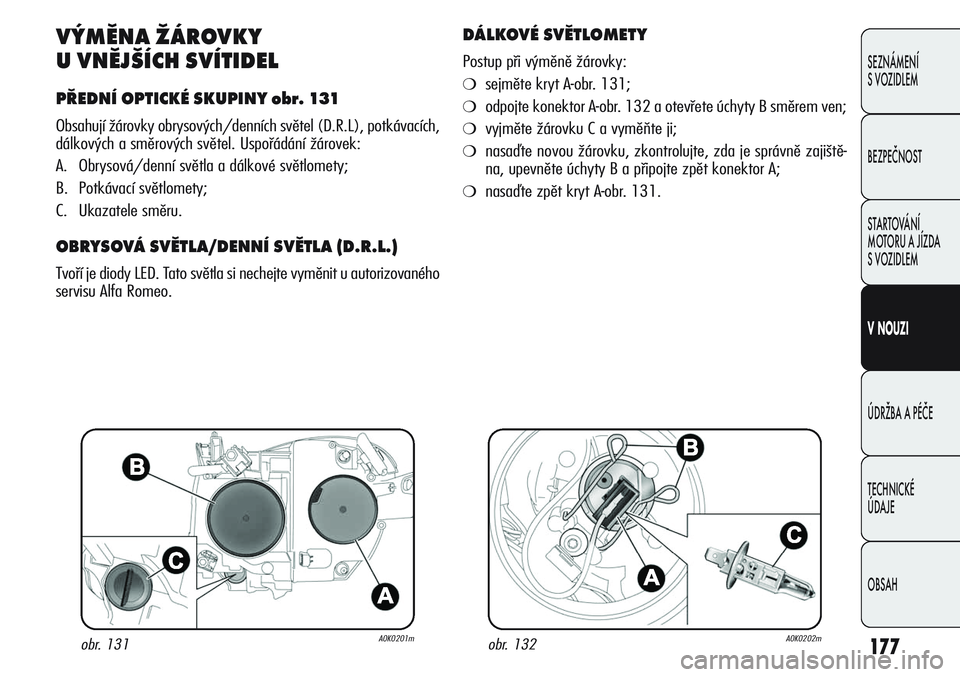

VÝMĚNA ŽÁROVKY
U VNĚJŠÍCH SVÍTIDEL
PŘEDNÍ OPTICKÉ SKUPINY obr. 131
Obsahují žárovky obrysových/denních světel (D.R.L), potkávacích,
dálkových a směrových světel. Uspořádání žárovek:
A. Obrysová/denní světla a dálkové světlomety;
B. Potkávací světlomety;
C. Ukazatele směru.
OBRYSOVÁ SVĚTLA/DENNÍ SVĚTLA (D.R.L.)
Tvoří je diody LED. Tato světla si nechejte vyměnit u autorizovaného
servisu Alfa Romeo.
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
❍sejměte kryt A-obr. 131;
❍odpojte konektor A-obr. 132 a otevřete úchyty B směrem ven;
❍vyjměte žárovku C a vyměňte ji;
❍nasaďte novou žárovku, zkontrolujte, zda je správně zajiště-
na, upevněte úchyty B a připojte zpět konektor A;
❍nasaďte zpět kryt A-obr. 131.
obr. 131A0K0201mobr. 132A0K0202m

182
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

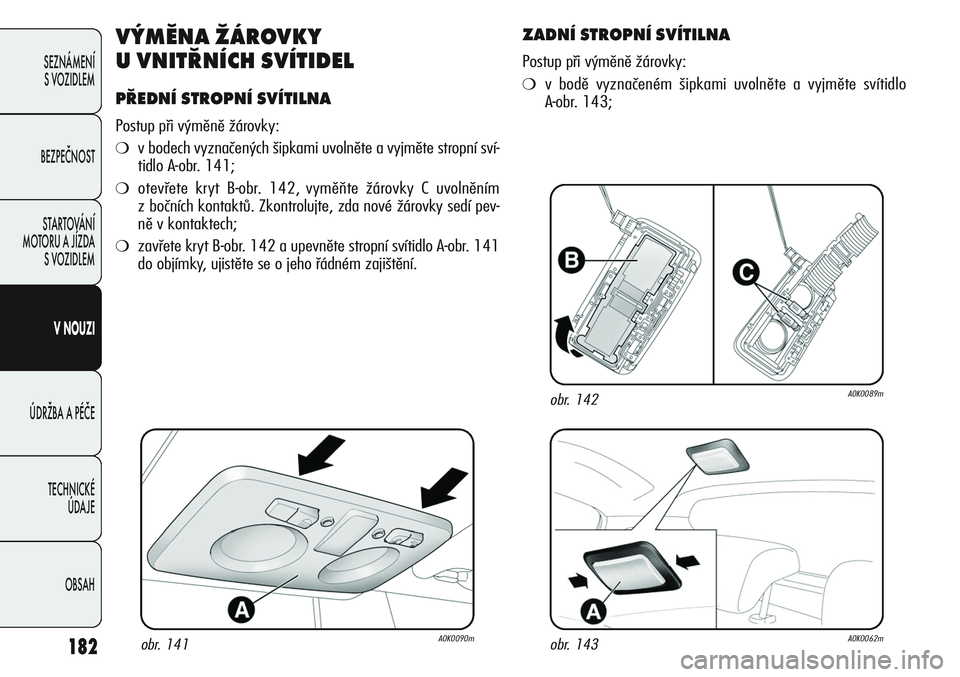

VÝMĚNA ŽÁROVKY
U VNITŘNÍCH SVÍTIDEL
PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❍v bodech vyznačených šipkami uvolněte a vyjměte stropní sví-
tidlo A-obr. 141;
❍otevřete kryt B-obr. 142, vyměňte žárovky C uvolněním
z bočních kontaktů. Zkontrolujte, zda nové žárovky sedí pev-
ně v kontaktech;
❍zavřete kryt B-obr. 142 a upevněte stropní svítidlo A-obr. 141
do objímky, ujistěte se o jeho řádném zajištění.
obr. 141A0K0090m
obr. 142A0K0089m
obr. 143A0K0062m
ZADNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❍v bodě vyznačeném šipkami uvolněte a vyjměte svítidlo
A-obr. 143;

286
SEZNÁMENÍ
S VOZIDLEM
BEZPEâNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRÎBA A PÉâE
TECHNICKÉ
ÚDAJE
OBSAH

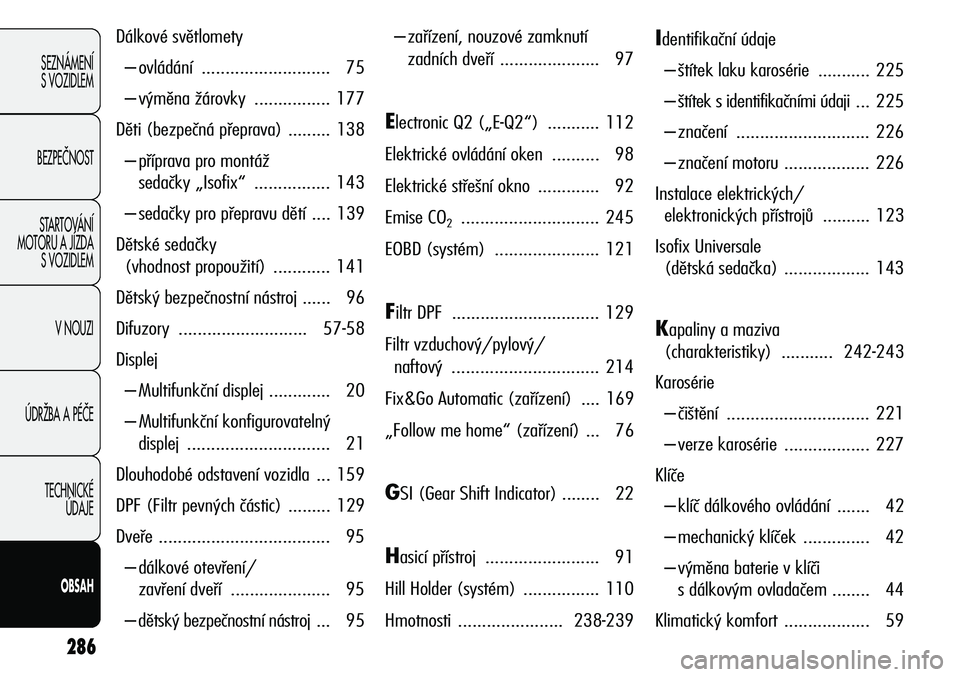

Dálkové světlomety
– ovládání ........................... 75
– výměna žárovky ................ 177
Děti (bezpečná přeprava) ......... 138
– příprava pro montáž
sedačky „Isofix“ ................ 143
– sedačky pro přepravu dětí .... 139
Dětské sedačky
(vhodnost propoužití) ............ 141
Dětský bezpečnostní nástroj ...... 96
Difuzory ........................... 57-58
Displej
– Multifunkční displej ............. 20
– Multifunkční konfigurovatelný
displej .............................. 21
Dlouhodobé odstavení vozidla ... 159
DPF (Filtr pevných částic) ......... 129
Dveře .................................... 95
– dálkové otevření/
zavření dveří ..................... 95
– dětský bezpečnostní nástroj ... 95– zařízení, nouzové zamknutí
zadních dveří ..................... 97
Electronic Q2 („E-Q2“) ........... 112
Elektrické ovládání oken .......... 98
Elektrické střešní okno ............. 92
Emise CO
2............................. 245
EOBD (systém) ...................... 121
Filtr DPF ............................... 129
Filtr vzduchový/pylový/
naftový ............................... 214
Fix&Go Automatic (zařízení) .... 169
„Follow me home“ (zařízení) ... 76
GSI (Gear Shift Indicator) ........ 22
Hasicí přístroj ........................ 91
Hill Holder (systém) ................ 110
Hmotnosti ......................238-239
Identifikační údaje
– štítek laku karosérie ........... 225
– štítek s identifikačními údaji ... 225
– značení ............................ 226
– značení motoru .................. 226
Instalace elektrických/
elektronických přístrojů .......... 123
Isofix Universale
(dětská sedačka) .................. 143
Kapaliny a maziva
(charakteristiky) ...........242-243
Karosérie
– čištění .............................. 221
– verze karosérie .................. 227
Klíče
– klíč dálkového ovládání ....... 42
– mechanický klíček .............. 42
– výměna baterie v klíči
s dálkovým ovladačem ........ 44
Klimatický komfort .................. 59

289
SEZNÁMENÍ
S VOZIDLEM
BEZPEâNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRÎBA A PÉâE
TECHNICKÉ
ÚDAJE
OBSAH

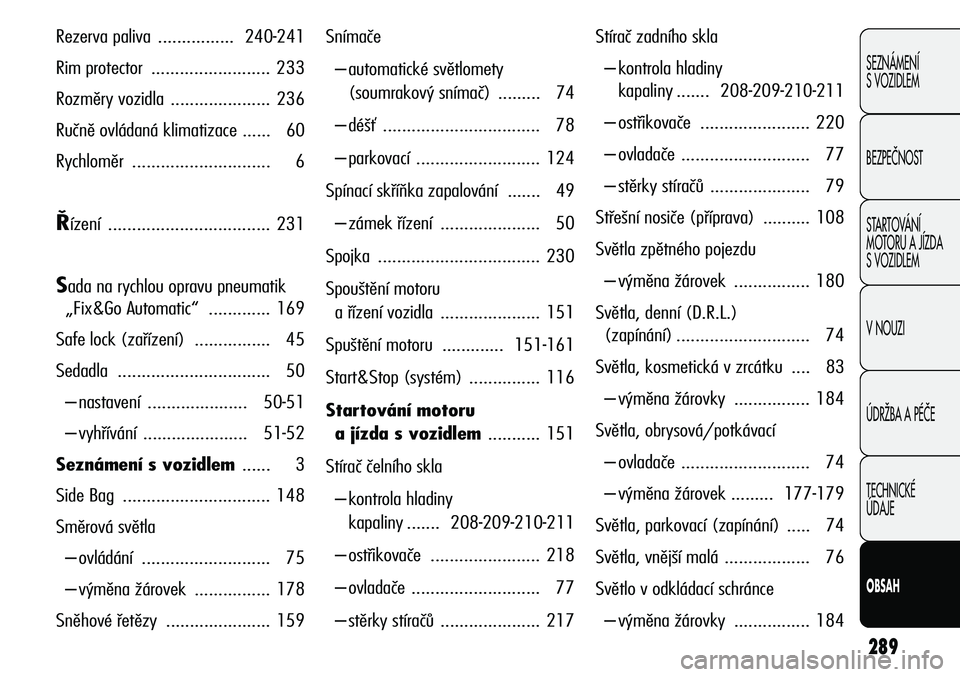

Rezerva paliva ................240-241
Rim protector ......................... 233
Rozměry vozidla ..................... 236
Ručně ovládaná klimatizace ...... 60
Rychloměr ............................. 6
Řízení .................................. 231
Sada na rychlou opravu pneumatik
„Fix&Go Automatic“ ............. 169
Safe lock (zařízení) ................ 45
Sedadla ................................ 50
– nastavení ..................... 50-51
– vyhřívání ...................... 51-52
Seznámení s vozidlem...... 3
Side Bag ............................... 148
Směrová světla
– ovládání ........................... 75
– výměna žárovek ................ 178
Sněhové řetězy ...................... 159Stírač zadního skla
– kontrola hladiny
kapaliny .......208-209-210-211
– ostřikovače....................... 220
– ovladače........................... 77
– stěrky stíračů ..................... 79
Střešní nosiče (příprava) .......... 108
Světla zpětného pojezdu
– výměna žárovek ................ 180
Světla, denní (D.R.L.)
(zapínání)............................ 74
Světla, kosmetická v zrcátku .... 83
– výměna žárovky ................ 184
Světla, obrysová/potkávací
– ovladače........................... 74
– výměna žárovek ......... 177-179
Světla, parkovací (zapínání) ..... 74
Světla, vnější malá .................. 76
Světlo v odkládací schránce
– výměna žárovky ................ 184 Snímače
– automatické světlomety
(soumrakový snímač) ......... 74
– déšť ................................. 78
– parkovací .......................... 124
Spínací skříňka zapalování ....... 49
– zámek řízení ..................... 50
Spojka .................................. 230
Spouštění motoru
a řízení vozidla ..................... 151
Spuštění motoru ............. 151-161
Start&Stop (systém) ............... 116
Startování motoru
a jízda s vozidlem........... 151
Stírač čelního skla
– kontrola hladiny
kapaliny .......208-209-210-211
– ostřikovače....................... 218
– ovladače........................... 77
– stěrky stíračů ..................... 217

290
SEZNÁMENÍ
S VOZIDLEM
BEZPEâNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRÎBA A PÉâE
TECHNICKÉ
ÚDAJE
OBSAH

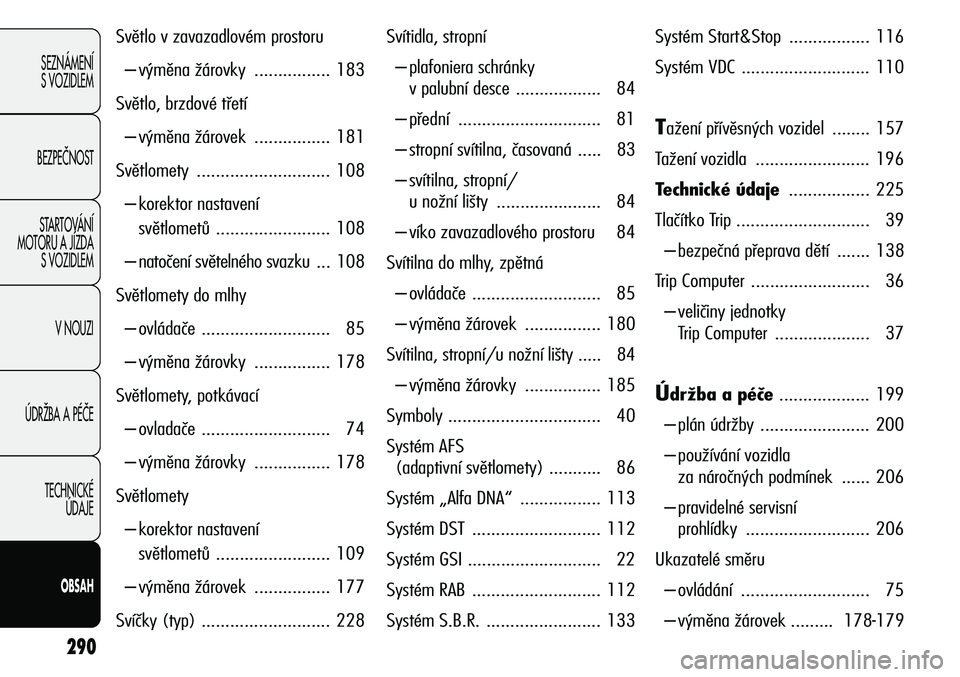

Světlo v zavazadlovém prostoru
– výměna žárovky ................ 183
Světlo, brzdové třetí
– výměna žárovek ................ 181
Světlomety ............................ 108
– korektor nastavení
světlometů ........................ 108
– natočení světelného svazku ... 108
Světlomety do mlhy
– ovládače........................... 85
– výměna žárovky ................ 178
Světlomety, potkávací
– ovladače........................... 74
– výměna žárovky ................ 178
Světlomety
– korektor nastavení
světlometů ........................ 109
– výměna žárovek ................ 177
Svíčky (typ) ........................... 228Systém Start&Stop ................. 116
Systém VDC ........................... 110
Tažení přívěsných vozidel ........ 157
Tažení vozidla ........................ 196
Technické údaje................. 225
Tlačítko Trip ............................ 39
– bezpečná přeprava dětí ....... 138
Trip Computer ......................... 36
– veličiny jednotky
Trip Computer .................... 37
Údržba a péče................... 199
– plán údržby ....................... 200
– používání vozidla
za náročných podmínek ...... 206
– pravidelné servisní
prohlídky .......................... 206
Ukazatelé směru
– ovládání ........................... 75
– výměna žárovek ......... 178-179 Svítidla, stropní
– plafoniera schránky
v palubní desce .................. 84
– přední .............................. 81
– stropní svítilna, časovaná ..... 83
– svítilna, stropní/
u nožní lišty ...................... 84
– víko zavazadlového prostoru 84
Svítilna do mlhy, zpětná
– ovládače........................... 85
– výměna žárovek ................ 180
Svítilna, stropní/u nožní lišty ..... 84
– výměna žárovky ................ 185
Symboly ................................ 40
Systém AFS
(adaptivní světlomety) ........... 86
Systém „Alfa DNA“ ................. 113
Systém DST ........................... 112
Systém GSI ............................ 22
Systém RAB ........................... 112
Systém S.B.R. ........................ 133

291
SEZNÁMENÍ
S VOZIDLEM
BEZPEâNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRÎBA A PÉâE
TECHNICKÉ
ÚDAJE
OBSAH

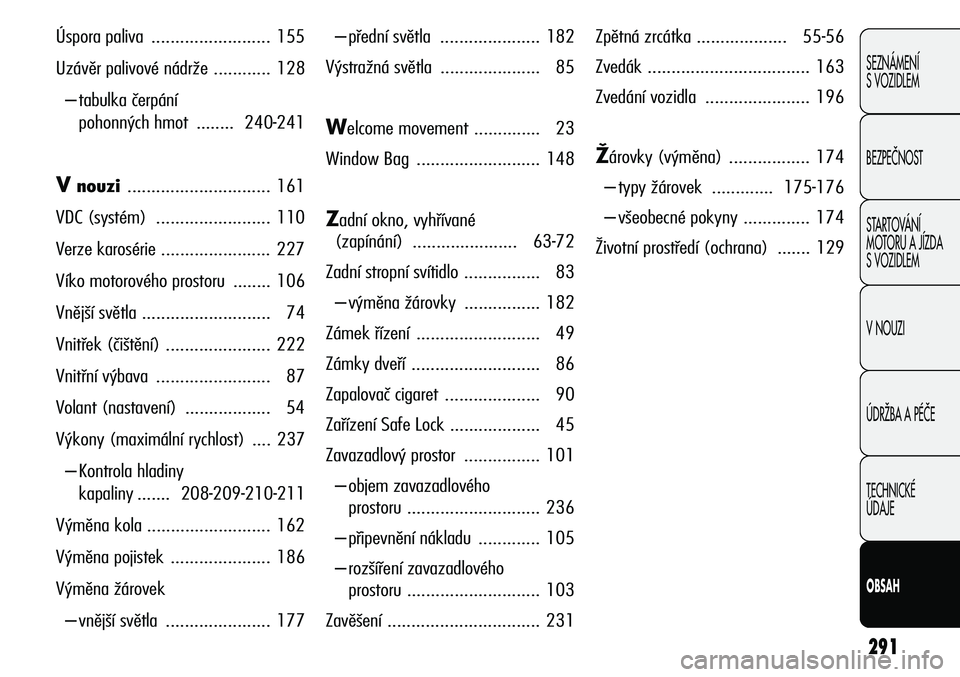

Úspora paliva ......................... 155
Uzávěr palivové nádrže ............ 128
– tabulka čerpání
pohonných hmot ........ 240-241
Vnouzi.............................. 161
VDC (systém) ........................ 110
Verze karosérie ....................... 227
Víko motorového prostoru ........ 106
Vnější světla ........................... 74
Vnitřek (čištění) ...................... 222
Vnitřní výbava ........................ 87
Volant (nastavení) .................. 54
Výkony (maximální rychlost) .... 237
– Kontrola hladiny
kapaliny .......208-209-210-211
Výměna kola .......................... 162
Výměna pojistek ..................... 186
Výměna žárovek
– vnější světla ...................... 177Zpětná zrcátka ................... 55-56
Zvedák .................................. 163
Zvedání vozidla ...................... 196
Žárovky (výměna) ................. 174
– typy žárovek ............. 175-176
– všeobecné pokyny .............. 174
Životní prostředí (ochrana) ....... 129 – přední světla ..................... 182
Výstražná světla ..................... 85
Welcome movement .............. 23
Window Bag .......................... 148
Zadní okno, vyhřívané
(zapínání) ...................... 63-72
Zadní stropní svítidlo ................ 83
– výměna žárovky ................ 182
Zámek řízení .......................... 49
Zámky dveří ........................... 86
Zapalovač cigaret .................... 90
Zařízení Safe Lock ................... 45
Zavazadlový prostor ................ 101
– objem zavazadlového
prostoru ............................ 236
– připevnění nákladu ............. 105
– rozšíření zavazadlového
prostoru ............................ 103
Zavěšení ................................ 231
