Alfa Romeo Giulietta 2015 Manuale del proprietario (in Italian)

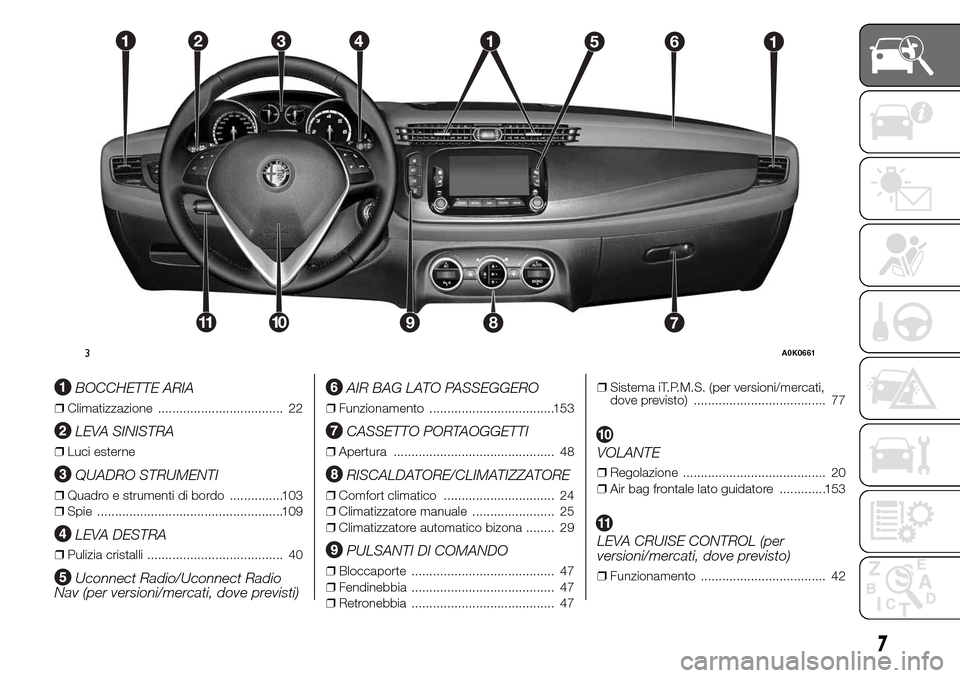

BOCCHETTE ARIA
❒Climatizzazione ................................... 22
LEVA SINISTRA
❒Luci esterne
QUADRO STRUMENTI
❒Quadro e strumenti di bordo ...............103
❒Spie ....................................................109
LEVA DESTRA
❒Pulizia cristalli ...................................... 40
Uconnect Radio/Uconnect Radio
Nav (per versioni/mercati, dove previsti)
AIR BAG LATO PASSEGGERO
❒Funzionamento ...................................153
CASSETTO PORTAOGGETTI
❒Apertura ............................................. 48
RISCALDATORE/CLIMATIZZATORE
❒Comfort climatico ............................... 24
❒Climatizzatore manuale ....................... 25
❒Climatizzatore automatico bizona ........ 29
PULSANTI DI COMANDO
❒Bloccaporte ........................................ 47
❒Fendinebbia ........................................ 47
❒Retronebbia ........................................ 47❒Sistema iT.P.M.S. (per versioni/mercati,
dove previsto) ..................................... 77
VOLANTE
❒Regolazione ........................................ 20
❒Air bag frontale lato guidatore .............153
LEVA CRUISE CONTROL (per
versioni/mercati, dove previsto)
❒Funzionamento ................................... 42
126
7111089
3A0K0661
7

.

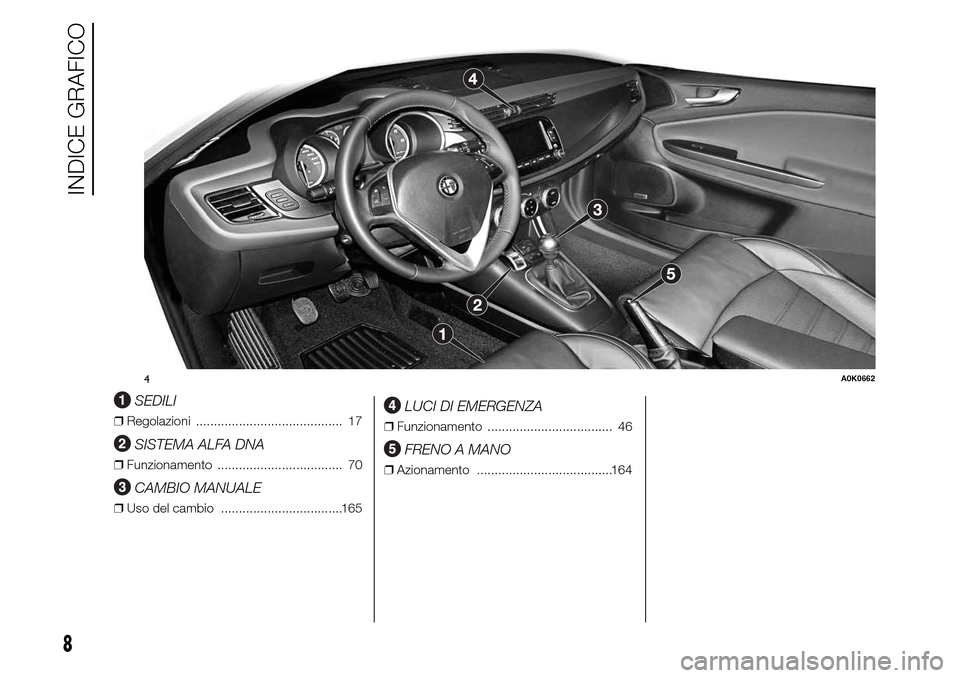

SEDILI
❒Regolazioni ......................................... 17
SISTEMA ALFA DNA
❒Funzionamento ................................... 70
CAMBIO MANUALE
❒Uso del cambio ..................................165
LUCI DI EMERGENZA
❒Funzionamento ................................... 46
FRENO A MANO
❒Azionamento ......................................164
4A0K0662
8

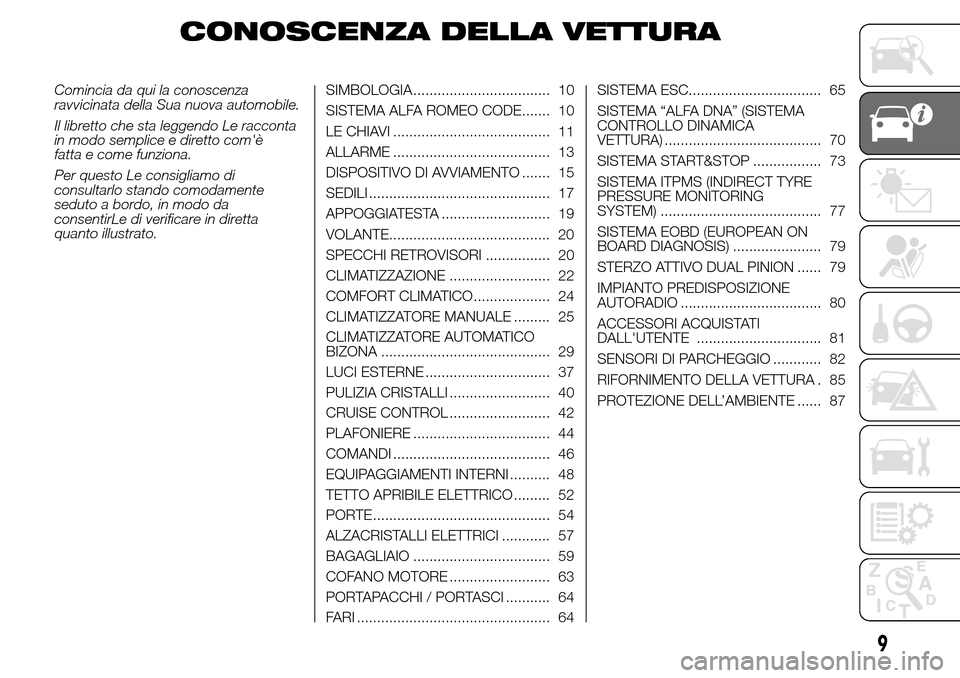

INDICE GRAFICO

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le racconta
in modo semplice e diretto com'è
fatta e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare in diretta
quanto illustrato.SIMBOLOGIA .................................. 10
SISTEMA ALFA ROMEO CODE....... 10
LE CHIAVI ....................................... 11
ALLARME ....................................... 13
DISPOSITIVO DI AVVIAMENTO ....... 15
SEDILI ............................................. 17
APPOGGIATESTA ........................... 19
VOLANTE........................................ 20
SPECCHI RETROVISORI ................ 20
CLIMATIZZAZIONE ......................... 22
COMFORT CLIMATICO................... 24
CLIMATIZZATORE MANUALE ......... 25
CLIMATIZZATORE AUTOMATICO
BIZONA .......................................... 29
LUCI ESTERNE ............................... 37
PULIZIA CRISTALLI ......................... 40
CRUISE CONTROL ......................... 42
PLAFONIERE .................................. 44
COMANDI ....................................... 46
EQUIPAGGIAMENTI INTERNI .......... 48
TETTO APRIBILE ELETTRICO ......... 52
PORTE ............................................ 54
ALZACRISTALLI ELETTRICI ............ 57
BAGAGLIAIO .................................. 59
COFANO MOTORE ......................... 63
PORTAPACCHI / PORTASCI ........... 64
FARI ................................................ 64SISTEMA ESC................................. 65
SISTEMA “ALFA DNA” (SISTEMA
CONTROLLO DINAMICA
VETTURA) ....................................... 70
SISTEMA START&STOP ................. 73
SISTEMA ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 77
SISTEMA EOBD (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 79
STERZO ATTIVO DUAL PINION ...... 79
IMPIANTO PREDISPOSIZIONE
AUTORADIO ................................... 80
ACCESSORI ACQUISTATI
DALL'UTENTE ............................... 81
SENSORI DI PARCHEGGIO ............ 82
RIFORNIMENTO DELLA VETTURA . 85
PROTEZIONE DELL’AMBIENTE ...... 87
9

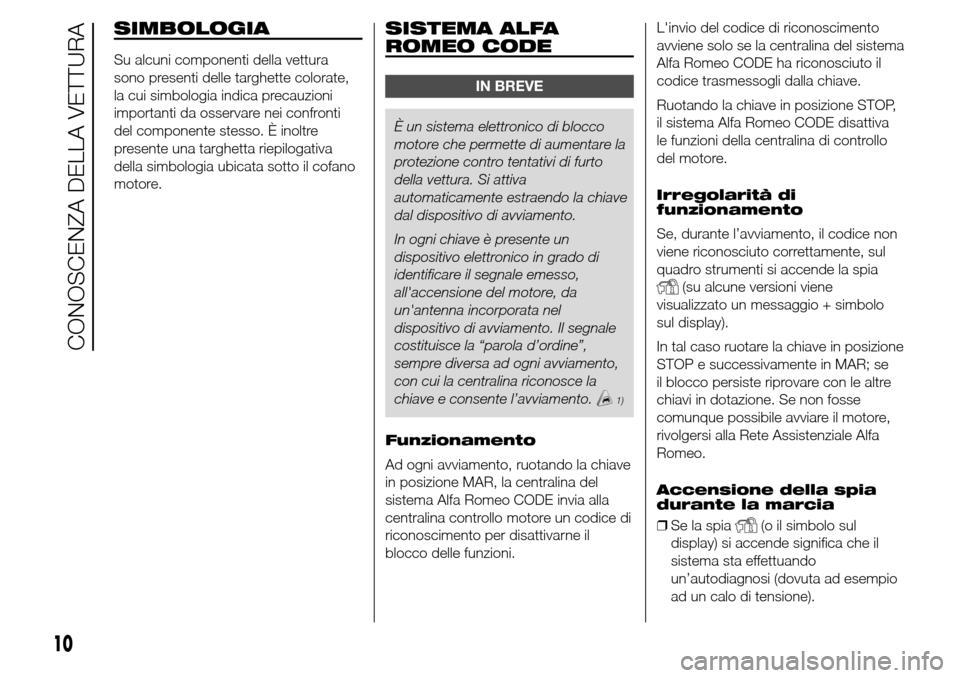

SIMBOLOGIA
Su alcuni componenti della vettura
sono presenti delle targhette colorate,
la cui simbologia indica precauzioni
importanti da osservare nei confronti
del componente stesso. È inoltre
presente una targhetta riepilogativa
della simbologia ubicata sotto il cofano
motore.
SISTEMA ALFA
ROMEO CODE
IN BREVE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto
della vettura. Si attiva
automaticamente estraendo la chiave
dal dispositivo di avviamento.
In ogni chiave è presente un
dispositivo elettronico in grado di
identificare il segnale emesso,
all'accensione del motore, da
un'antenna incorporata nel
dispositivo di avviamento. Il segnale
costituisce la “parola d’ordine”,
sempre diversa ad ogni avviamento,
con cui la centralina riconosce la
chiave e consente l’avviamento.
1)
Funzionamento
Ad ogni avviamento, ruotando la chiave
in posizione MAR, la centralina del
sistema Alfa Romeo CODE invia alla
centralina controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni.L'invio del codice di riconoscimento
avviene solo se la centralina del sistema
Alfa Romeo CODE ha riconosciuto il
codice trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Alfa Romeo CODE disattiva
le funzioni della centralina di controllo
del motore.
Irregolarità di
funzionamento
Se, durante l’avviamento, il codice non
viene riconosciuto correttamente, sul
quadro strumenti si accende la spia
(su alcune versioni viene
visualizzato un messaggio + simbolo
sul display).
In tal caso ruotare la chiave in posizione
STOP e successivamente in MAR; se
il blocco persiste riprovare con le altre
chiavi in dotazione. Se non fosse
comunque possibile avviare il motore,
rivolgersi alla Rete Assistenziale Alfa
Romeo.
Accensione della spia
durante la marcia
❒Se la spia
(o il simbolo sul
display) si accende significa che il
sistema sta effettuando
un’autodiagnosi (dovuta ad esempio
ad un calo di tensione).
10
CONOSCENZA DELLA VETTURA

❒Se la spia(o il simbolo sul
display) continuasse a rimanere
accesa, rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA
1) Urti violenti potrebbero
danneggiare i componenti
elettronici presenti nella chiave.
Per garantire la perfetta efficienza
dei dispositivi elettronici interni
alla chiave, non lasciare la stessa
esposta ai raggi solari.

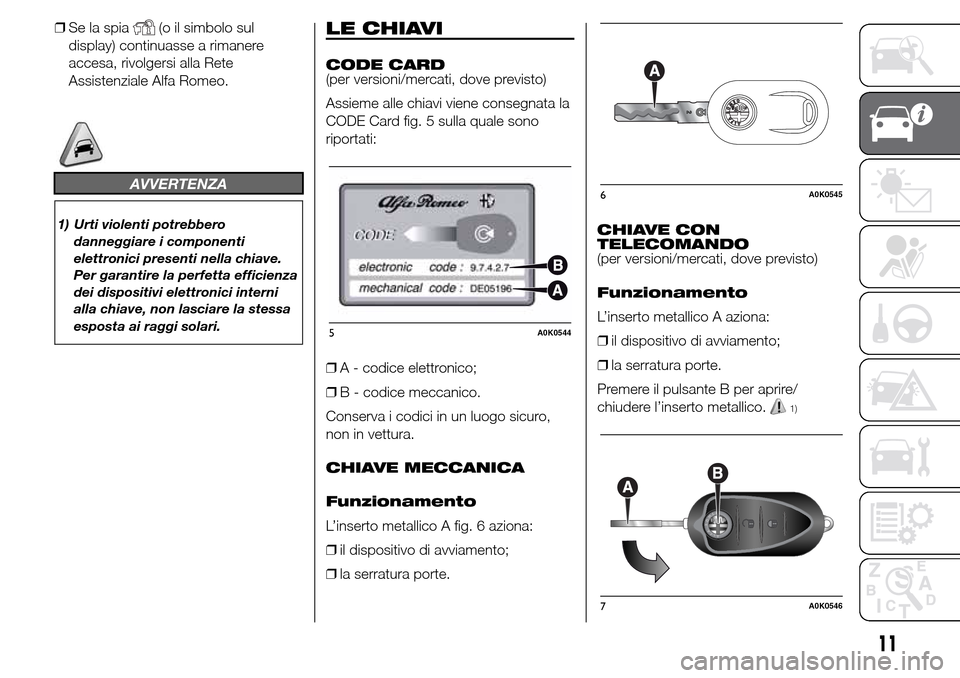

LE CHIAVI
CODE CARD
(per versioni/mercati, dove previsto)
Assieme alle chiavi viene consegnata la
CODE Card fig. 5 sulla quale sono
riportati:
❒A - codice elettronico;
❒B - codice meccanico.
Conserva i codici in un luogo sicuro,
non in vettura.
CHIAVE MECCANICA
Funzionamento
L’inserto metallico A fig. 6 aziona:
❒il dispositivo di avviamento;
❒la serratura porte.CHIAVE CON
TELECOMANDO
(per versioni/mercati, dove previsto)
Funzionamento
L’inserto metallico A aziona:
❒il dispositivo di avviamento;
❒la serratura porte.
Premere il pulsante B per aprire/
chiudere l’inserto metallico.
1)
5A0K0544
6A0K0545
7A0K0546
11

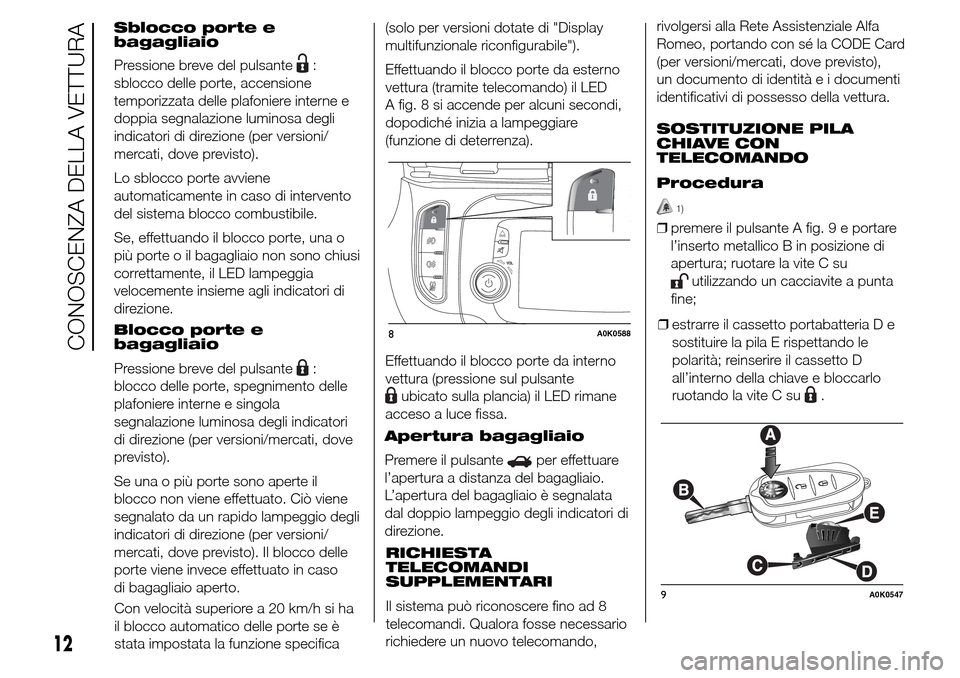

Sblocco porte e
bagagliaio
Pressione breve del pulsante
:
sblocco delle porte, accensione
temporizzata delle plafoniere interne e
doppia segnalazione luminosa degli
indicatori di direzione (per versioni/
mercati, dove previsto).
Lo sblocco porte avviene
automaticamente in caso di intervento
del sistema blocco combustibile.
Se, effettuando il blocco porte, una o
più porte o il bagagliaio non sono chiusi
correttamente, il LED lampeggia
velocemente insieme agli indicatori di
direzione.
Blocco porte e
bagagliaio
Pressione breve del pulsante
:
blocco delle porte, spegnimento delle
plafoniere interne e singola
segnalazione luminosa degli indicatori
di direzione (per versioni/mercati, dove
previsto).
Se una o più porte sono aperte il
blocco non viene effettuato. Ciò viene
segnalato da un rapido lampeggio degli
indicatori di direzione (per versioni/
mercati, dove previsto). Il blocco delle
porte viene invece effettuato in caso
di bagagliaio aperto.
Con velocità superiore a 20 km/h si ha
il blocco automatico delle porte se è
stata impostata la funzione specifica(solo per versioni dotate di "Display
multifunzionale riconfigurabile").
Effettuando il blocco porte da esterno
vettura (tramite telecomando) il LED
A fig. 8 si accende per alcuni secondi,
dopodiché inizia a lampeggiare
(funzione di deterrenza).
Effettuando il blocco porte da interno
vettura (pressione sul pulsante
ubicato sulla plancia) il LED rimane
acceso a luce fissa.
Apertura bagagliaio
Premere il pulsante
per effettuare
l’apertura a distanza del bagagliaio.
L’apertura del bagagliaio è segnalata
dal doppio lampeggio degli indicatori di
direzione.
RICHIESTA
TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8
telecomandi. Qualora fosse necessario
richiedere un nuovo telecomando,rivolgersi alla Rete Assistenziale Alfa
Romeo, portando con sé la CODE Card
(per versioni/mercati, dove previsto),
un documento di identità e i documenti
identificativi di possesso della vettura.
SOSTITUZIONE PILA
CHIAVE CON
TELECOMANDO
Procedura
1)
❒premere il pulsante A fig. 9 e portare
l’inserto metallico B in posizione di
apertura; ruotare la vite C su
utilizzando un cacciavite a punta
fine;
8A0K0588
12
CONOSCENZA DELLA VETTURA
❒estrarre il cassetto portabatteria D e
sostituire la pila E rispettando le
polarità; reinserire il cassetto D
all’interno della chiave e bloccarlo
ruotando la vite C su
.
9A0K0547

ATTENZIONE
1) Premere il pulsante B fig. 7 solo
con chiave posizionata lontano
dal corpo, in particolare dagli
occhi e da oggetti deteriorabili (ad
es. gli abiti). Non lasciare la chiave
incustodita per evitare che
qualcuno, specialmente i bambini,
possa maneggiarla e premere
inavvertitamente il pulsante.
AVVERTENZA
1) Le pile esauste possono essere
nocive per l'ambiente se non
correttamente smaltite; devono
quindi essere gettate negli
appositi contenitori come previsto
dalle norme di legge oppure
possono essere consegnate alla
Rete Assistenziale Alfa Romeo,
che si occuperà dello
smaltimento.

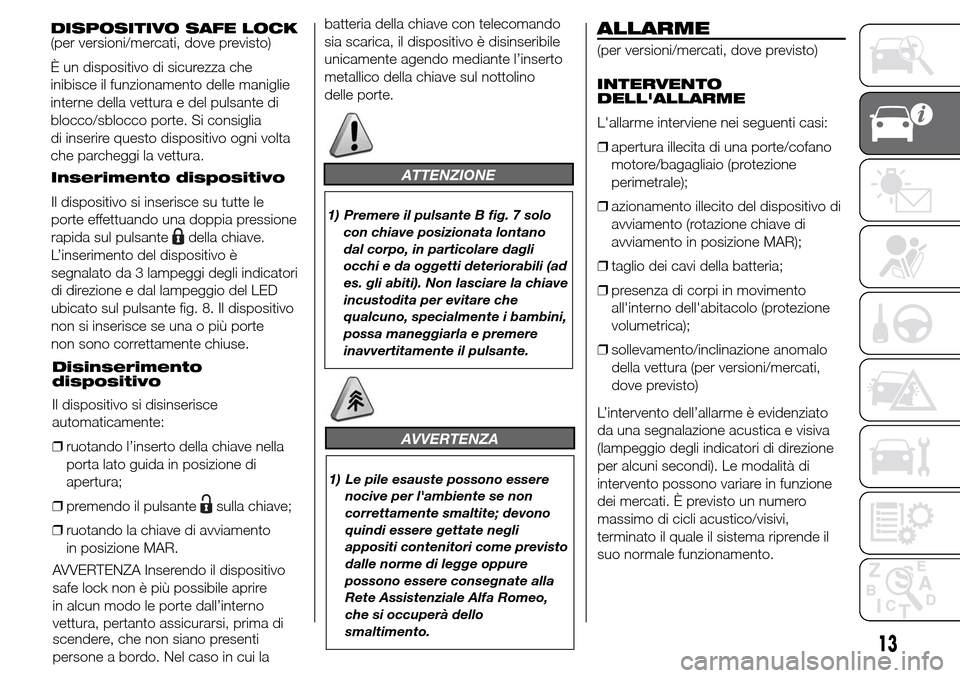

ALLARME
(per versioni/mercati, dove previsto)
INTERVENTO
DELL'ALLARME
L'allarme interviene nei seguenti casi:
❒apertura illecita di una porte/cofano
motore/bagagliaio (protezione
perimetrale);
❒azionamento illecito del dispositivo di
avviamento (rotazione chiave di
avviamento in posizione MAR);
❒taglio dei cavi della batteria;
❒presenza di corpi in movimento
all'interno dell'abitacolo (protezione
volumetrica);
❒sollevamento/inclinazione anomalo
della vettura (per versioni/mercati,
dove previsto)
L’intervento dell’allarme è evidenziato
da una segnalazione acustica e visiva
(lampeggio degli indicatori di direzione
per alcuni secondi). Le modalità di
intervento possono variare in funzione
dei mercati. È previsto un numero
massimo di cicli acustico/visivi,
terminato il quale il sistema riprende il
suo normale funzionamento.
13
DISPOSITIVO SAFE LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che
inibisce il funzionamento delle maniglie
interne della vettura e del pulsante di
blocco/sblocco porte. Si consiglia
di inserire questo dispositivo ogni volta
che parcheggi la vettura.
Inserimento dispositivo
Il dispositivo si inserisce su tutte le
porte effettuando una doppia pressione
rapida sul pulsante
della chiave.
L’inserimento del dispositivo è
segnalato da 3 lampeggi degli indicatori
di direzione e dal lampeggio del LED
ubicato sul pulsante fig. 8. Il dispositivo
non si inserisce se una o più porte
non sono correttamente chiuse.
Disinserimento
dispositivo
Il dispositivo si disinserisce
automaticamente:
❒ruotando l’inserto della chiave nella
porta lato guida in posizione di
apertura;
❒premendo il pulsante
sulla chiave;
❒ruotando la chiave di avviamento
in posizione MAR.
AVVERTENZA Inserendo il dispositivo
safe lock non è più possibile aprire
in alcun modo le porte dall’interno
vettura, pertanto assicurarsi, prima dibatteria della chiave con telecomando
sia scarica, il dispositivo è disinseribile
unicamente agendo mediante l’inserto
metallico della chiave sul nottolino
delle porte.
scendere, che non siano presenti
persone a bordo. Nel caso in cui la

AVVERTENZA La funzione blocco
motore è garantita dall’Alfa Romeo
CODE, che si attiva automaticamente
estraendo la chiave dal dispositivo
di avviamento.

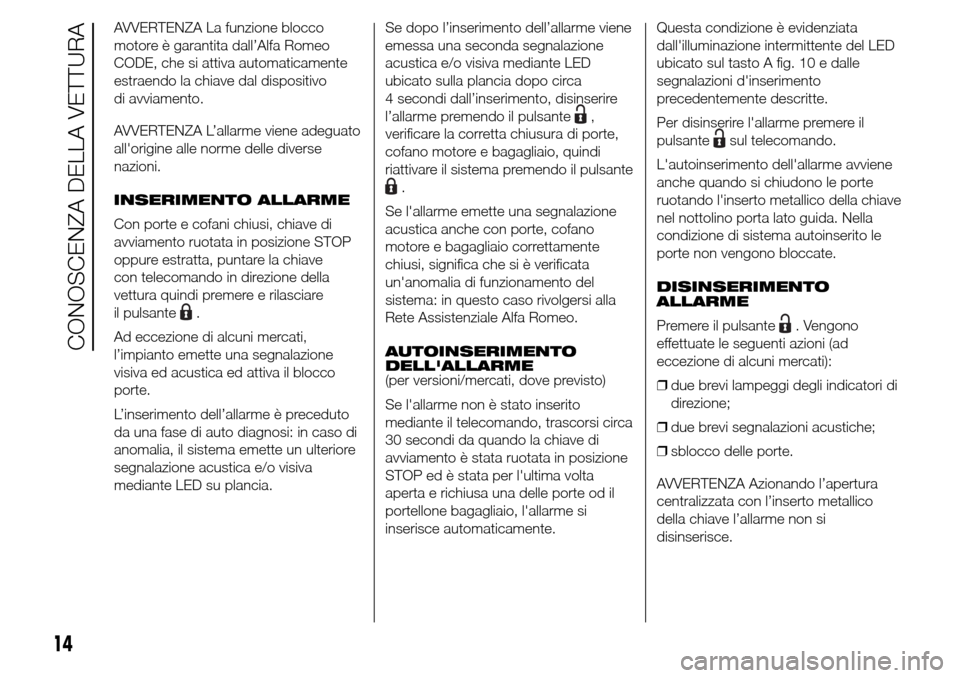

AVVERTENZA L’allarme viene adeguato
all'origine alle norme delle diverse
nazioni.
INSERIMENTO ALLARME
Con porte e cofani chiusi, chiave di
avviamento ruotata in posizione STOP
oppure estratta, puntare la chiave
con telecomando in direzione della
vettura quindi premere e rilasciare
il pulsante
.
Ad eccezione di alcuni mercati,
l’impianto emette una segnalazione
visiva ed acustica ed attiva il blocco
porte.
L’inserimento dell’allarme è preceduto
da una fase di auto diagnosi: in caso di
anomalia, il sistema emette un ulteriore
segnalazione acustica e/o visiva
mediante LED su plancia.Se dopo l’inserimento dell’allarme viene
emessa una seconda segnalazione
acustica e/o visiva mediante LED
ubicato sulla plancia dopo circa
4 secondi dall’inserimento, disinserire
l’allarme premendo il pulsante
,
verificare la corretta chiusura di porte,
cofano motore e bagagliaio, quindi
riattivare il sistema premendo il pulsante
.
Se l'allarme emette una segnalazione
acustica anche con porte, cofano
motore e bagagliaio correttamente
chiusi, significa che si è verificata
un'anomalia di funzionamento del
sistema: in questo caso rivolgersi alla
Rete Assistenziale Alfa Romeo.
AUTOINSERIMENTO
DELL'ALLARME
(per versioni/mercati, dove previsto)
Se l'allarme non è stato inserito
mediante il telecomando, trascorsi circa
30 secondi da quando la chiave di
avviamento è stata ruotata in posizione
STOP ed è stata per l'ultima volta
aperta e richiusa una delle porte od il
portellone bagagliaio, l'allarme si
inserisce automaticamente.Questa condizione è evidenziata
dall'illuminazione intermittente del LED
ubicato sul tasto A fig. 10 e dalle
segnalazioni d'inserimento
precedentemente descritte.
Per disinserire l'allarme premere il
pulsante
sul telecomando.
L'autoinserimento dell'allarme avviene
anche quando si chiudono le porte
ruotando l'inserto metallico della chiave
nel nottolino porta lato guida. Nella
condizione di sistema autoinserito le
porte non vengono bloccate.
DISINSERIMENTO
ALLARME
Premere il pulsante
. Vengono
effettuate le seguenti azioni (ad
eccezione di alcuni mercati):
❒due brevi lampeggi degli indicatori di
direzione;
❒due brevi segnalazioni acustiche;
❒sblocco delle porte.
AVVERTENZA Azionando l’apertura
centralizzata con l’inserto metallico
della chiave l’allarme non si
disinserisce.
14
CONOSCENZA DELLA VETTURA

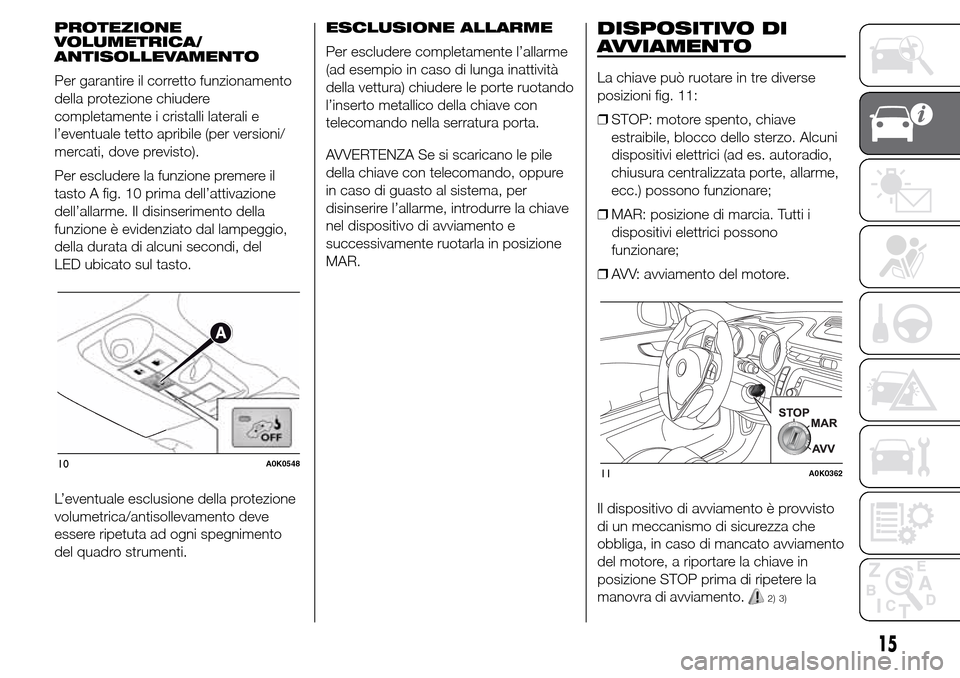

PROTEZIONE
VOLUMETRICA/
ANTISOLLEVAMENTO
Per garantire il corretto funzionamento
della protezione chiudere
completamente i cristalli laterali e
l’eventuale tetto apribile (per versioni/
mercati, dove previsto).
Per escludere la funzione premere il
tasto A fig. 10 prima dell’attivazione
dell’allarme. Il disinserimento della
funzione è evidenziato dal lampeggio,
della durata di alcuni secondi, del
LED ubicato sul tasto.
L’eventuale esclusione della protezione
volumetrica/antisollevamento deve
essere ripetuta ad ogni spegnimento
del quadro strumenti.ESCLUSIONE ALLARME
Per escludere completamente l’allarme
(ad esempio in caso di lunga inattività
della vettura) chiudere le porte ruotando
l’inserto metallico della chiave con
telecomando nella serratura porta.
AVVERTENZA Se si scaricano le pile
della chiave con telecomando, oppure
in caso di guasto al sistema, per
disinserire l’allarme, introdurre la chiave
nel dispositivo di avviamento e
successivamente ruotarla in posizione
MAR.DISPOSITIVO DI
AVVIAMENTO
La chiave può ruotare in tre diverse
posizioni fig. 11:
❒STOP: motore spento, chiave
estraibile, blocco dello sterzo. Alcuni
dispositivi elettrici (ad es. autoradio,
chiusura centralizzata porte, allarme,
ecc.) possono funzionare;
❒MAR: posizione di marcia. Tutti i
dispositivi elettrici possono
funzionare;
❒AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto
di un meccanismo di sicurezza che
obbliga, in caso di mancato avviamento
del motore, a riportare la chiave in
posizione STOP prima di ripetere la
manovra di avviamento.
2) 3)
10A0K054811A0K0362
15

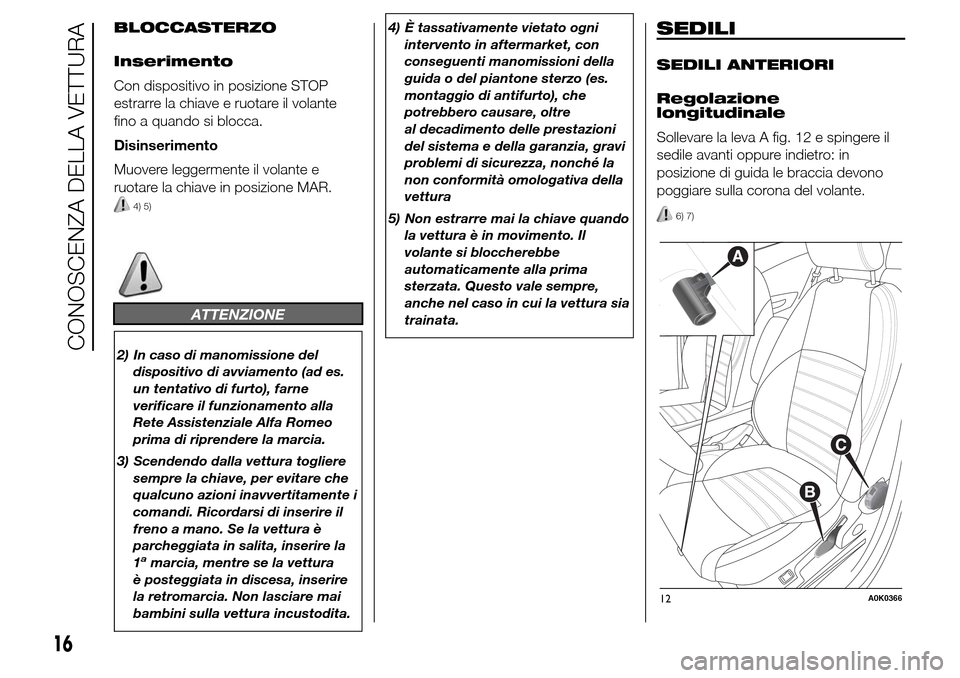

BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP
estrarre la chiave e ruotare il volante
fino a quando si blocca.
Disinserimento
Muovere leggermente il volante e
ruotare la chiave in posizione MAR.
4) 5)
ATTENZIONE
2) In caso di manomissione del
dispositivo di avviamento (ad es.
un tentativo di furto), farne
verificare il funzionamento alla
Rete Assistenziale Alfa Romeo
prima di riprendere la marcia.
3) Scendendo dalla vettura togliere
sempre la chiave, per evitare che
qualcuno azioni inavvertitamente i
comandi. Ricordarsi di inserire il
freno a mano. Se la vettura è
parcheggiata in salita, inserire la
1
amarcia, mentre se la vettura
è posteggiata in discesa, inserire
la retromarcia. Non lasciare mai
bambini sulla vettura incustodita.4) È tassativamente vietato ogni
intervento in aftermarket, con
conseguenti manomissioni della
guida o del piantone sterzo (es.
montaggio di antifurto), che
potrebbero causare, oltre
al decadimento delle prestazioni
del sistema e della garanzia, gravi
problemi di sicurezza, nonché la
non conformità omologativa della
vettura
5) Non estrarre mai la chiave quando
la vettura è in movimento. Il
volante si bloccherebbe
automaticamente alla prima
sterzata. Questo vale sempre,
anche nel caso in cui la vettura sia
trainata.
SEDILI
SEDILI ANTERIORI
Regolazione
longitudinale
Sollevare la leva A fig. 12 e spingere il
sedile avanti oppure indietro: in
posizione di guida le braccia devono
poggiare sulla corona del volante.
6) 7)
12A0K0366
16
CONOSCENZA DELLA VETTURA
