Alfa Romeo Giulietta 2015 Manuale del proprietario (in Italian)

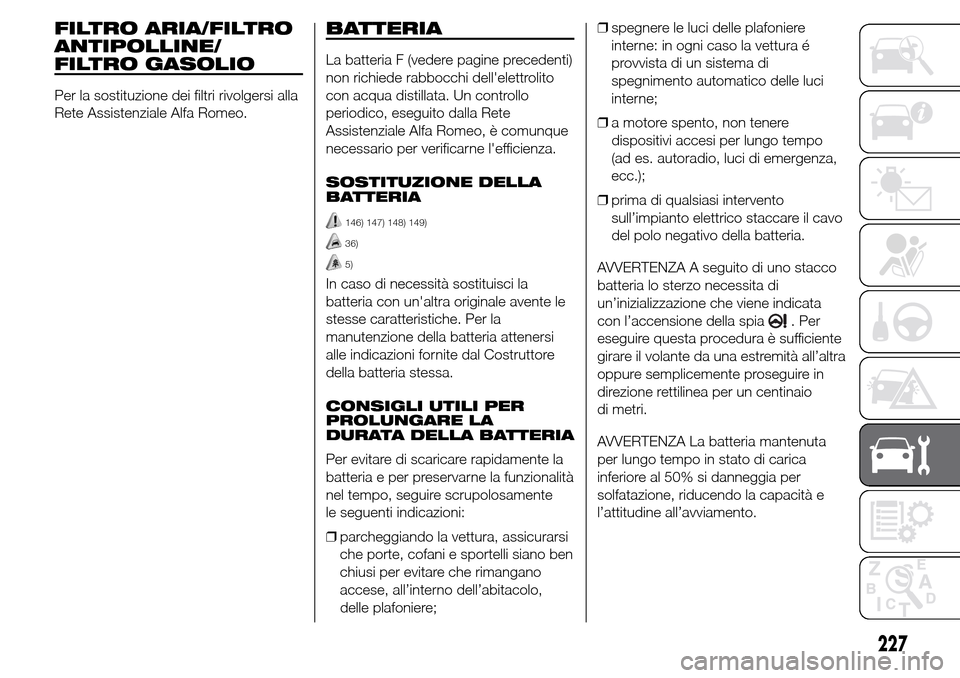

FILTRO ARIA/FILTRO
ANTIPOLLINE/
FILTRO GASOLIO
Per la sostituzione dei filtri rivolgersi alla
Rete Assistenziale Alfa Romeo.
BATTERIA
La batteria F (vedere pagine precedenti)
non richiede rabbocchi dell'elettrolito
con acqua distillata. Un controllo
periodico, eseguito dalla Rete
Assistenziale Alfa Romeo, è comunque
necessario per verificarne l'efficienza.
SOSTITUZIONE DELLA
BATTERIA
146) 147) 148) 149)
36)
5)
In caso di necessità sostituisci la
batteria con un'altra originale avente le
stesse caratteristiche. Per la
manutenzione della batteria attenersi
alle indicazioni fornite dal Costruttore
della batteria stessa.
CONSIGLI UTILI PER
PROLUNGARE LA
DURATA DELLA BATTERIA
Per evitare di scaricare rapidamente la
batteria e per preservarne la funzionalità
nel tempo, seguire scrupolosamente
le seguenti indicazioni:
❒parcheggiando la vettura, assicurarsi
che porte, cofani e sportelli siano ben
chiusi per evitare che rimangano
accese, all’interno dell’abitacolo,
delle plafoniere;❒spegnere le luci delle plafoniere
interne: in ogni caso la vettura é
provvista di un sistema di
spegnimento automatico delle luci
interne;
❒a motore spento, non tenere
dispositivi accesi per lungo tempo
(ad es. autoradio, luci di emergenza,
ecc.);
❒prima di qualsiasi intervento
sull’impianto elettrico staccare il cavo
del polo negativo della batteria.
AVVERTENZA A seguito di uno stacco
batteria lo sterzo necessita di
un’inizializzazione che viene indicata
con l’accensione della spia
. Per
eseguire questa procedura è sufficiente
girare il volante da una estremità all’altra
oppure semplicemente proseguire in
direzione rettilinea per un centinaio
di metri.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l’attitudine all’avviamento.
227

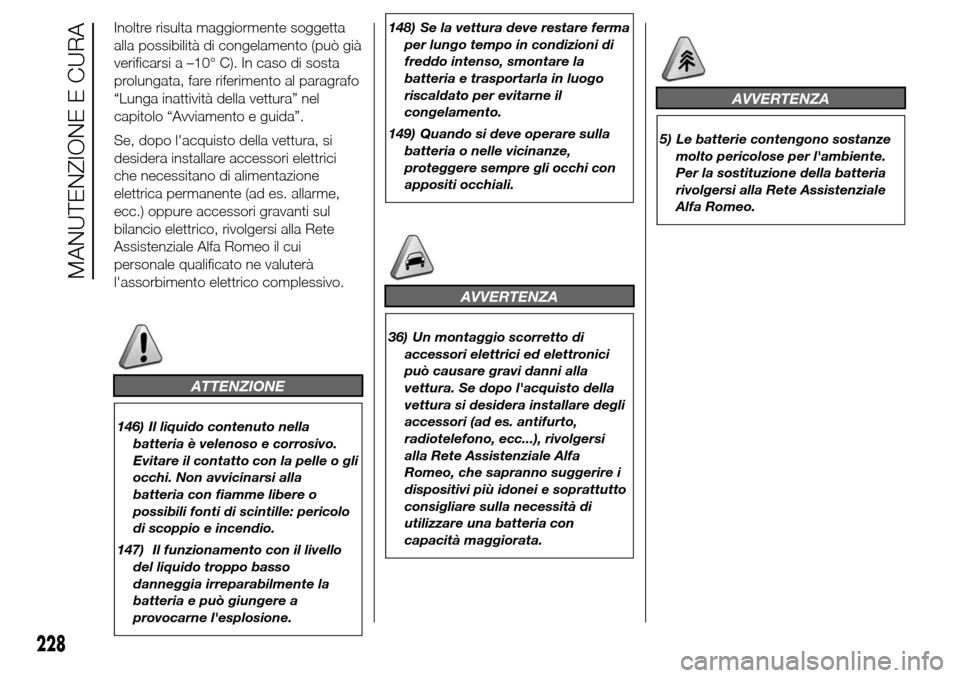

Inoltre risulta maggiormente soggetta
alla possibilità di congelamento (può già
verificarsi a –10° C). In caso di sosta
prolungata, fare riferimento al paragrafo
“Lunga inattività della vettura” nel
capitolo “Avviamento e guida”.
Se, dopo l'acquisto della vettura, si
desidera installare accessori elettrici
che necessitano di alimentazione
elettrica permanente (ad es. allarme,
ecc.) oppure accessori gravanti sul
bilancio elettrico, rivolgersi alla Rete
Assistenziale Alfa Romeo il cui
personale qualificato ne valuterà
l'assorbimento elettrico complessivo.
ATTENZIONE
146) Il liquido contenuto nella
batteria è velenoso e corrosivo.
Evitare il contatto con la pelle o gli
occhi. Non avvicinarsi alla
batteria con fiamme libere o
possibili fonti di scintille: pericolo
di scoppio e incendio.
147) Il funzionamento con il livello
del liquido troppo basso
danneggia irreparabilmente la
batteria e può giungere a
provocarne l'esplosione.148) Se la vettura deve restare ferma
per lungo tempo in condizioni di
freddo intenso, smontare la
batteria e trasportarla in luogo
riscaldato per evitarne il
congelamento.
149) Quando si deve operare sulla
batteria o nelle vicinanze,
proteggere sempre gli occhi con
appositi occhiali.
AVVERTENZA
36) Un montaggio scorretto di
accessori elettrici ed elettronici
può causare gravi danni alla
vettura. Se dopo l'acquisto della
vettura si desidera installare degli
accessori (ad es. antifurto,
radiotelefono, ecc...), rivolgersi
alla Rete Assistenziale Alfa
Romeo, che sapranno suggerire i
dispositivi più idonei e soprattutto
consigliare sulla necessità di
utilizzare una batteria con
capacità maggiorata.
AVVERTENZA
5) Le batterie contengono sostanze
molto pericolose per l'ambiente.
Per la sostituzione della batteria
rivolgersi alla Rete Assistenziale
Alfa Romeo.
228
MANUTENZIONE E CURA

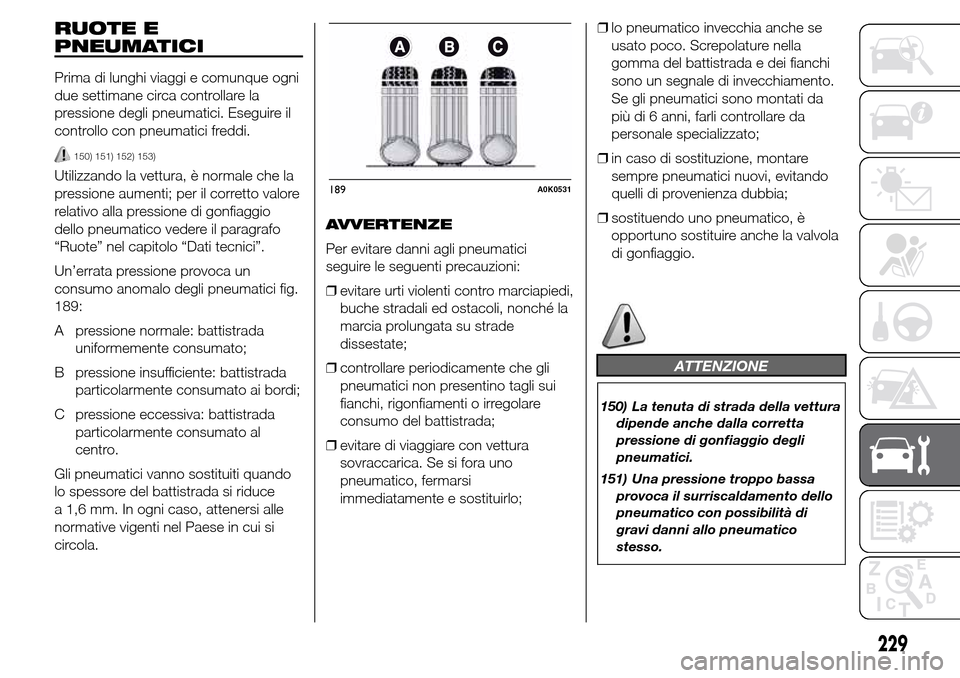

RUOTE E
PNEUMATICI
Prima di lunghi viaggi e comunque ogni
due settimane circa controllare la
pressione degli pneumatici. Eseguire il
controllo con pneumatici freddi.
150) 151) 152) 153)
Utilizzando la vettura, è normale che la
pressione aumenti; per il corretto valore
relativo alla pressione di gonfiaggio
dello pneumatico vedere il paragrafo
“Ruote” nel capitolo “Dati tecnici”.
Un’errata pressione provoca un
consumo anomalo degli pneumatici fig.
189:
A pressione normale: battistrada
uniformemente consumato;
B pressione insufficiente: battistrada
particolarmente consumato ai bordi;
C pressione eccessiva: battistrada
particolarmente consumato al
centro.
Gli pneumatici vanno sostituiti quando
lo spessore del battistrada si riduce
a 1,6 mm. In ogni caso, attenersi alle
normative vigenti nel Paese in cui si
circola.AVVERTENZE
Per evitare danni agli pneumatici
seguire le seguenti precauzioni:
❒evitare urti violenti contro marciapiedi,
buche stradali ed ostacoli, nonché la
marcia prolungata su strade
dissestate;
❒controllare periodicamente che gli
pneumatici non presentino tagli sui
fianchi, rigonfiamenti o irregolare
consumo del battistrada;
❒evitare di viaggiare con vettura
sovraccarica. Se si fora uno
pneumatico, fermarsi
immediatamente e sostituirlo;❒lo pneumatico invecchia anche se
usato poco. Screpolature nella
gomma del battistrada e dei fianchi
sono un segnale di invecchiamento.
Se gli pneumatici sono montati da
più di 6 anni, farli controllare da
personale specializzato;
❒in caso di sostituzione, montare
sempre pneumatici nuovi, evitando
quelli di provenienza dubbia;
❒sostituendo uno pneumatico, è
opportuno sostituire anche la valvola
di gonfiaggio.
ATTENZIONE
150) La tenuta di strada della vettura
dipende anche dalla corretta
pressione di gonfiaggio degli
pneumatici.
151) Una pressione troppo bassa
provoca il surriscaldamento dello
pneumatico con possibilità di
gravi danni allo pneumatico
stesso.
189A0K0531
229

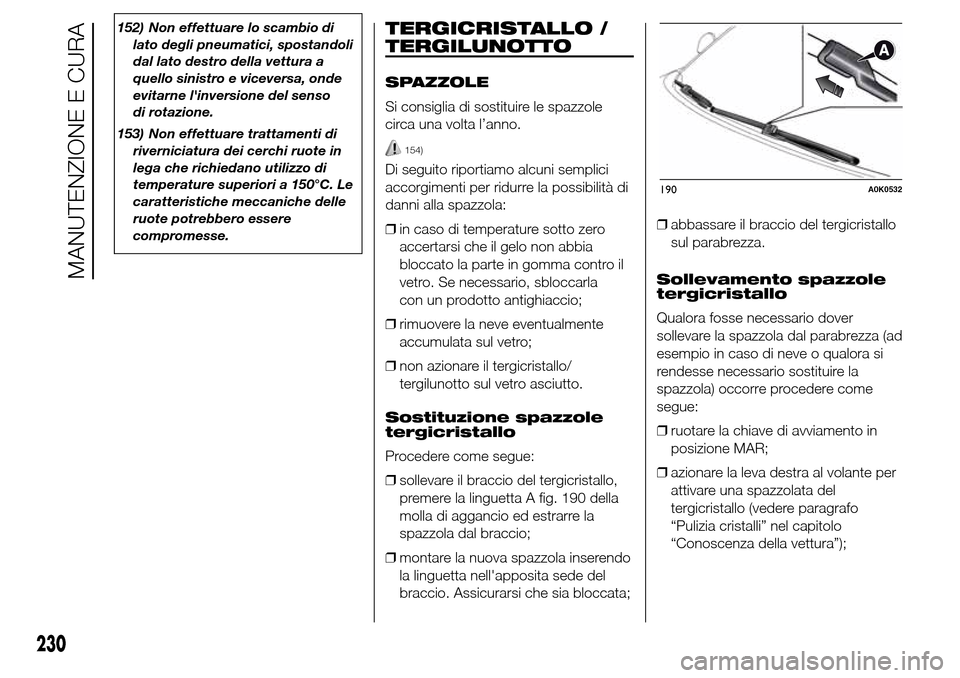

152) Non effettuare lo scambio di
lato degli pneumatici, spostandoli
dal lato destro della vettura a
quello sinistro e viceversa, onde
evitarne l'inversione del senso
di rotazione.
153) Non effettuare trattamenti di
riverniciatura dei cerchi ruote in
lega che richiedano utilizzo di
temperature superiori a 150°C. Le
caratteristiche meccaniche delle
ruote potrebbero essere
compromesse.TERGICRISTALLO /
TERGILUNOTTO
SPAZZOLE
Si consiglia di sostituire le spazzole
circa una volta l’anno.
154)
Di seguito riportiamo alcuni semplici
accorgimenti per ridurre la possibilità di
danni alla spazzola:
❒in caso di temperature sotto zero
accertarsi che il gelo non abbia
bloccato la parte in gomma contro il
vetro. Se necessario, sbloccarla
con un prodotto antighiaccio;
❒rimuovere la neve eventualmente
accumulata sul vetro;
❒non azionare il tergicristallo/
tergilunotto sul vetro asciutto.
Sostituzione spazzole
tergicristallo
Procedere come segue:
❒sollevare il braccio del tergicristallo,
premere la linguetta A fig. 190 della
molla di aggancio ed estrarre la
spazzola dal braccio;
❒montare la nuova spazzola inserendo
la linguetta nell'apposita sede del
braccio. Assicurarsi che sia bloccata;❒abbassare il braccio del tergicristallo
sul parabrezza.
Sollevamento spazzole
tergicristallo
Qualora fosse necessario dover
sollevare la spazzola dal parabrezza (ad
esempio in caso di neve o qualora si
rendesse necessario sostituire la
spazzola) occorre procedere come
segue:
❒ruotare la chiave di avviamento in
posizione MAR;
❒azionare la leva destra al volante per
attivare una spazzolata del
tergicristallo (vedere paragrafo
“Pulizia cristalli” nel capitolo
“Conoscenza della vettura”);
190A0K0532
230
MANUTENZIONE E CURA

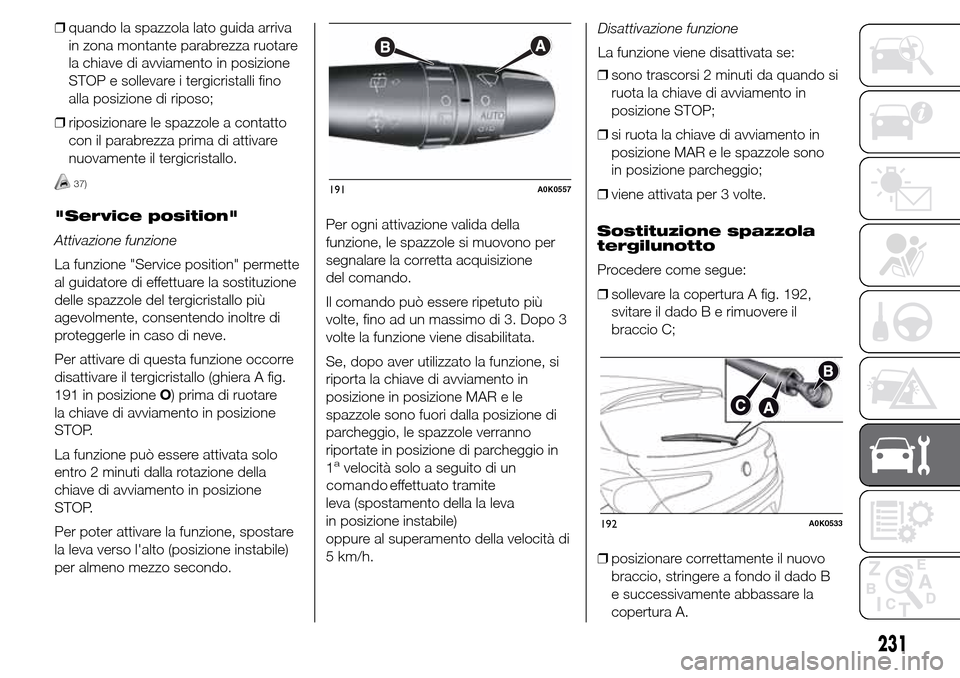

❒quando la spazzola lato guida arriva
in zona montante parabrezza ruotare
la chiave di avviamento in posizione
STOP e sollevare i tergicristalli fino
alla posizione di riposo;
❒riposizionare le spazzole a contatto
con il parabrezza prima di attivare
nuovamente il tergicristallo.
37)
"Service position"
Attivazione funzione
La funzione "Service position" permette
al guidatore di effettuare la sostituzione
delle spazzole del tergicristallo più
agevolmente, consentendo inoltre di
proteggerle in caso di neve.
Per attivare di questa funzione occorre
disattivare il tergicristallo (ghiera A fig.
191 in posizioneO) prima di ruotare
la chiave di avviamento in posizione
STOP.
La funzione può essere attivata solo
entro 2 minuti dalla rotazione della
chiave di avviamento in posizione
STOP.
Per poter attivare la funzione, spostare
la leva verso l'alto (posizione instabile)
per almeno mezzo secondo.Per ogni attivazione valida della
funzione, le spazzole si muovono per
segnalare la corretta acquisizione
del comando.
Il comando può essere ripetuto più
volte, fino ad un massimo di 3. Dopo 3
volte la funzione viene disabilitata.
Se, dopo aver utilizzato la funzione, si
riporta la chiave di avviamento in
posizione in posizione MAR e le
spazzole sono fuori dalla posizione di
parcheggio, le spazzole verranno
riportate in posizione di parcheggio in
1
avelocità solo a seguito di un
leva (spostamento
in posizione instabile)
oppure al superamento della velocità di
5 km/h.Disattivazione funzione
La funzione viene disattivata se:
❒sono trascorsi 2 minuti da quando si
ruota la chiave di avviamento in
posizione STOP;
❒si ruota la chiave di avviamento in
posizione MAR e le spazzole sono
in posizione parcheggio;
❒viene attivata per 3 volte.
Sostituzione spazzola
tergilunotto
Procedere come segue:
❒sollevare la copertura A fig. 192,
svitare il dado B e rimuovere il
braccio C;
❒posizionare correttamente il nuovo
braccio, stringere a fondo il dado B
e successivamente abbassare la
copertura A.
191A0K0557
192A0K0533
231
effettuato tramite comando
della la leva

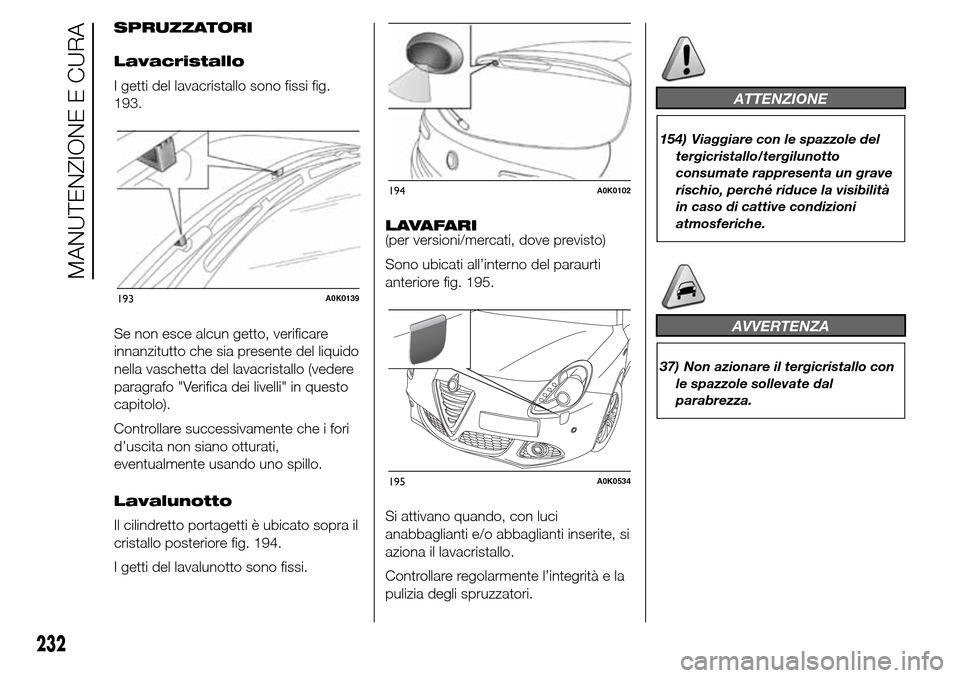

SPRUZZATORI
Lavacristallo
I getti del lavacristallo sono fissi fig.
193.
Se non esce alcun getto, verificare
innanzitutto che sia presente del liquido
nella vaschetta del lavacristallo (vedere
paragrafo "Verifica dei livelli" in questo
capitolo).
Controllare successivamente che i fori
d’uscita non siano otturati,
eventualmente usando uno spillo.
Lavalunotto
Il cilindretto portagetti è ubicato sopra il
cristallo posteriore fig. 194.
I getti del lavalunotto sono fissi.LAVAFARI
(per versioni/mercati, dove previsto)
Sono ubicati all’interno del paraurti
anteriore fig. 195.
Si attivano quando, con luci
anabbaglianti e/o abbaglianti inserite, si
aziona il lavacristallo.
Controllare regolarmente l’integrità e la
pulizia degli spruzzatori.
ATTENZIONE
154) Viaggiare con le spazzole del
tergicristallo/tergilunotto
consumate rappresenta un grave
rischio, perché riduce la visibilità
in caso di cattive condizioni
atmosferiche.
AVVERTENZA
37) Non azionare il tergicristallo con
le spazzole sollevate dal
parabrezza.
193A0K0139
194A0K0102
195A0K0534
232
MANUTENZIONE E CURA

CARROZZERIA
PROTEZIONE CONTRO
GLI AGENTI
ATMOSFERICI
La vettura è dotata delle migliori
soluzioni tecnologiche per proteggere
efficacemente la carrozzeria dalla
corrosione.
Ecco le principali:
❒prodotti e sistemi di verniciatura che
conferiscono alla vettura resistenza
alla corrosione e all’abrasione;
❒impiego di lamiere zincate (o
pretrattate), dotate di alta resistenza
alla corrosione;
❒spruzzatura di materiali plastici, con
funzione protettiva, nei punti più
esposti: sottoporta, interno
parafanghi, bordi, ecc;
❒uso di scatolati “aperti”, per evitare
condensazione e ristagno di acqua,
che possono favorire la formazione di
ruggine all’interno;
❒utilizzo di speciali pellicole con
funzione protettiva anti abrasione nei
punti più esposti (ad es. parafango
posteriore, porte, ecc.).GARANZIA ESTERNO
VETTURA E
SOTTOSCOCCA
La vettura è provvista di una garanzia
contro la perforazione, dovuta a
corrosione, di qualsiasi elemento
originale della struttura o della
carrozzeria. Per le condizioni generali di
questa garanzia fare riferimento al
Libretto di Garanzia.
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
6)38)
In caso di abrasioni o rigature profonde
provvedere subito a far eseguire i
necessari ritocchi, per evitare
formazioni di ruggine.
La manutenzione della vernice consiste
nel lavaggio, la cui periodicità dipende
dalle condizioni e dall’ambiente d’uso.
Ad esempio, nelle zone con alto
inquinamento atmosferico, o se si
percorrono strade cosparse di sale
antighiaccio è consigliabile lavare più
frequentemente la vettura.
Su alcune versioni la vettura può essere
dotata, a richiesta, di un'esclusiva
vernice opaca sul tetto che, per essere
preservata come tale, necessita di
particolari attenzioni: vedere quanto
descritto all'avvertenza.
39)
Per un corretto lavaggio della vettura
seguire queste indicazioni:
❒se si lava la vettura in un impianto
automatico togliere l’antenna dal
tetto;
❒se per il lavaggio della vettura si
utilizzano vaporizzatori o pulitrici ad
alta pressione, mantienere una
distanza di almeno 40 cm dalla
carrozzeria per evitarne danni
o alterazioni. Ricordarsi che ristagni
d’acqua, a lungo termine, possono
danneggiare la vettura;
❒bagnare la carrozzeria con un getto
di acqua a bassa pressione;
❒passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la
spugna;
❒risciacquare bene con acqua ed
asciuga con getto d’aria o pelle
scamosciata.
Durante l’asciugatura curare soprattutto
le parti meno in vista (ad es. vani porte,
cofano, contorno fari, ecc...) in cui
l’acqua può ristagnare più facilmente.
Non lavare la vettura dopo una sosta al
sole o con cofano motore caldo: si
può alterare la brillantezza della vernice.
233

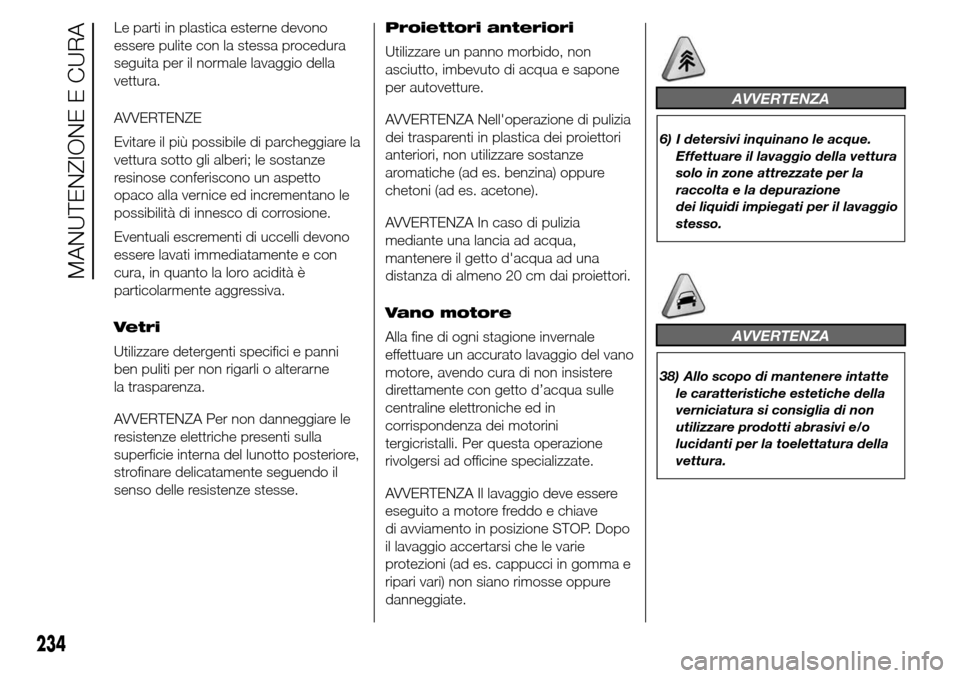

Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.
AVVERTENZE
Evitare il più possibile di parcheggiare la
vettura sotto gli alberi; le sostanze
resinose conferiscono un aspetto
opaco alla vernice ed incrementano le
possibilità di innesco di corrosione.
Eventuali escrementi di uccelli devono
essere lavati immediatamente e con
cura, in quanto la loro acidità è
particolarmente aggressiva.
Vetri
Utilizzare detergenti specifici e panni
ben puliti per non rigarli o alterarne
la trasparenza.
AVVERTENZA Per non danneggiare le
resistenze elettriche presenti sulla
superficie interna del lunotto posteriore,
strofinare delicatamente seguendo il
senso delle resistenze stesse.Proiettori anteriori
Utilizzare un panno morbido, non
asciutto, imbevuto di acqua e sapone
per autovetture.
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori
anteriori, non utilizzare sostanze
aromatiche (ad es. benzina) oppure
chetoni (ad es. acetone).
AVVERTENZA In caso di pulizia
mediante una lancia ad acqua,
mantenere il getto d'acqua ad una
distanza di almeno 20 cm dai proiettori.
Vano motore
Alla fine di ogni stagione invernale
effettuare un accurato lavaggio del vano
motore, avendo cura di non insistere
direttamente con getto d’acqua sulle
centraline elettroniche ed in
corrispondenza dei motorini
tergicristalli. Per questa operazione
rivolgersi ad officine specializzate.
AVVERTENZA Il lavaggio deve essere
eseguito a motore freddo e chiave
di avviamento in posizione STOP. Dopo
il lavaggio accertarsi che le varie
protezioni (ad es. cappucci in gomma e
ripari vari) non siano rimosse oppure
danneggiate.
AVVERTENZA
6) I detersivi inquinano le acque.
Effettuare il lavaggio della vettura
solo in zone attrezzate per la
raccolta e la depurazione
dei liquidi impiegati per il lavaggio
stesso.
AVVERTENZA
38) Allo scopo di mantenere intatte
le caratteristiche estetiche della
verniciatura si consiglia di non
utilizzare prodotti abrasivi e/o
lucidanti per la toelettatura della
vettura.
234
MANUTENZIONE E CURA

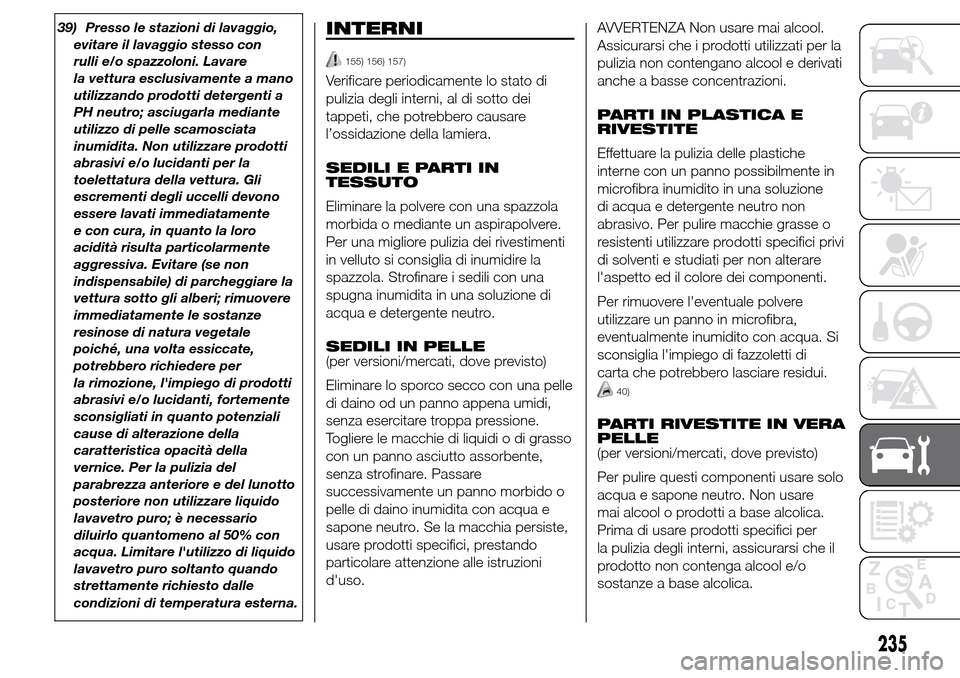

39) Presso le stazioni di lavaggio,
evitare il lavaggio stesso con
rulli e/o spazzoloni. Lavare
la vettura esclusivamente a mano
utilizzando prodotti detergenti a
PH neutro; asciugarla mediante
utilizzo di pelle scamosciata
inumidita. Non utilizzare prodotti
abrasivi e/o lucidanti per la
toelettatura della vettura. Gli
escrementi degli uccelli devono
essere lavati immediatamente
e con cura, in quanto la loro
acidità risulta particolarmente
aggressiva. Evitare (se non
indispensabile) di parcheggiare la
vettura sotto gli alberi; rimuovere
immediatamente le sostanze
resinose di natura vegetale
poiché, una volta essiccate,
potrebbero richiedere per
la rimozione, l'impiego di prodotti
abrasivi e/o lucidanti, fortemente
sconsigliati in quanto potenziali
cause di alterazione della
caratteristica opacità della
vernice. Per la pulizia del
parabrezza anteriore e del lunotto
posteriore non utilizzare liquido
lavavetro puro; è necessario
diluirlo quantomeno al 50% con
acqua. Limitare l'utilizzo di liquido
lavavetro puro soltanto quando
strettamente richiesto dalle
condizioni di temperatura esterna.INTERNI
155) 156) 157)
Verificare periodicamente lo stato di
pulizia degli interni, al di sotto dei
tappeti, che potrebbero causare
l’ossidazione della lamiera.
SEDILI E PARTI IN
TESSUTO
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti
in velluto si consiglia di inumidire la
spazzola. Strofinare i sedili con una
spugna inumidita in una soluzione di
acqua e detergente neutro.
SEDILI IN PELLE
(per versioni/mercati, dove previsto)
Eliminare lo sporco secco con una pelle
di daino od un panno appena umidi,
senza esercitare troppa pressione.
Togliere le macchie di liquidi o di grasso
con un panno asciutto assorbente,
senza strofinare. Passare
successivamente un panno morbido o
pelle di daino inumidita con acqua e
sapone neutro. Se la macchia persiste,
usare prodotti specifici, prestando
particolare attenzione alle istruzioni
d'uso.AVVERTENZA Non usare mai alcool.
Assicurarsi che i prodotti utilizzati per la
pulizia non contengano alcool e derivati
anche a basse concentrazioni.
PARTI IN PLASTICA E
RIVESTITE
Effettuare la pulizia delle plastiche
interne con un panno possibilmente in
microfibra inumidito in una soluzione
di acqua e detergente neutro non
abrasivo. Per pulire macchie grasse o
resistenti utilizzare prodotti specifici privi
di solventi e studiati per non alterare
l'aspetto ed il colore dei componenti.
Per rimuovere l'eventuale polvere
utilizzare un panno in microfibra,
eventualmente inumidito con acqua. Si
sconsiglia l'impiego di fazzoletti di
carta che potrebbero lasciare residui.
40)
PARTI RIVESTITE IN VERA
PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usare solo
acqua e sapone neutro. Non usare
mai alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per
la pulizia degli interni, assicurarsi che il
prodotto non contenga alcool e/o
sostanze a base alcolica.
235

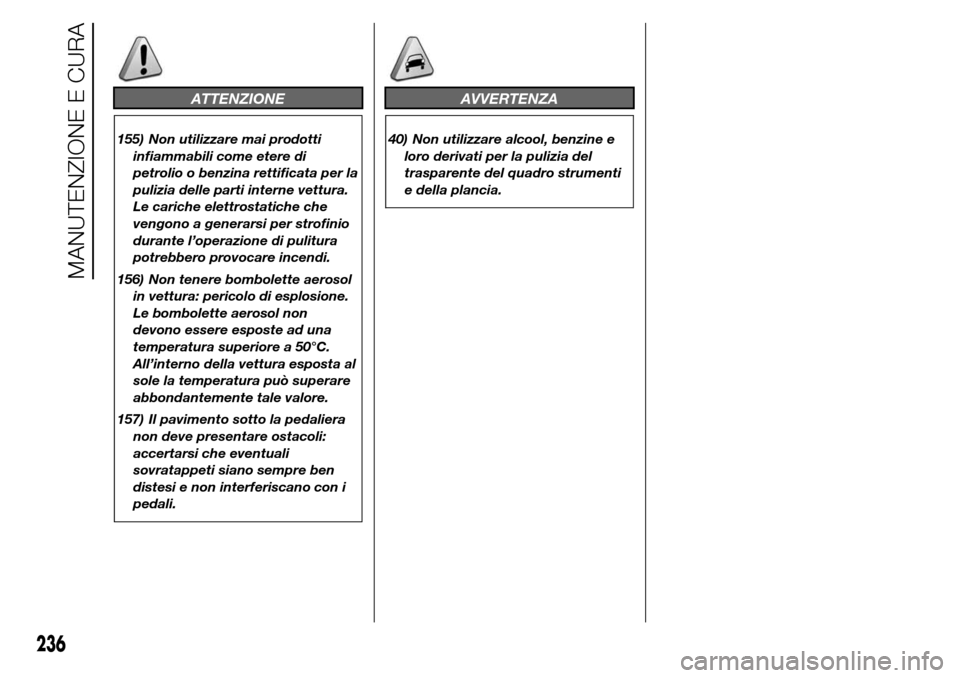

ATTENZIONE
155) Non utilizzare mai prodotti
infiammabili come etere di
petrolio o benzina rettificata per la
pulizia delle parti interne vettura.
Le cariche elettrostatiche che
vengono a generarsi per strofinio
durante l’operazione di pulitura
potrebbero provocare incendi.
156) Non tenere bombolette aerosol
in vettura: pericolo di esplosione.
Le bombolette aerosol non
devono essere esposte ad una
temperatura superiore a 50°C.
All’interno della vettura esposta al
sole la temperatura può superare
abbondantemente tale valore.
157) Il pavimento sotto la pedaliera
non deve presentare ostacoli:
accertarsi che eventuali
sovratappeti siano sempre ben
distesi e non interferiscano con i
pedali.
AVVERTENZA
40) Non utilizzare alcool, benzine e
loro derivati per la pulizia del
trasparente del quadro strumenti
e della plancia.
236
MANUTENZIONE E CURA
