Page 20 of 288

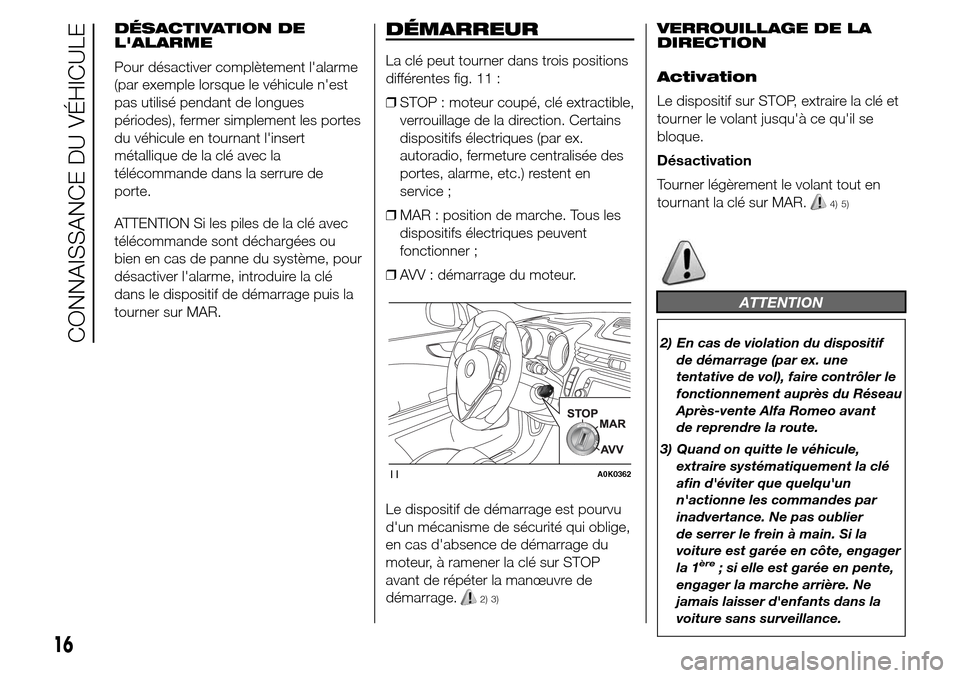

DÉSACTIVATION DE
L'ALARME
Pour désactiver complètement l'alarme
(par exemple lorsque le véhicule n'est
pas utilisé pendant de longues
périodes), fermer simplement les portes
du véhicule en tournant l'insert
métallique de la clé avec la
télécommande dans la serrure de
porte.
ATTENTION Si les piles de la clé avec
télécommande sont déchargées ou
bien en cas de panne du système, pour
désactiver l'alarme, introduire la clé
dans le dispositif de démarrage puis la
tourner sur MAR.DÉMARREUR
La clé peut tourner dans trois positions
différentes fig. 11 :
❒STOP : moteur coupé, clé extractible,
verrouillage de la direction. Certains
dispositifs électriques (par ex.
autoradio, fermeture centralisée des
portes, alarme, etc.) restent en
service ;
❒MAR : position de marche. Tous les
dispositifs électriques peuvent
fonctionner ;
❒AVV : démarrage du moteur.
Le dispositif de démarrage est pourvu
d'un mécanisme de sécurité qui oblige,
en cas d'absence de démarrage du
moteur, à ramener la clé sur STOP
avant de répéter la manœuvre de
démarrage.
2) 3)
VERROUILLAGE DE LA
DIRECTION
Activation
Le dispositif sur STOP, extraire la clé et
tourner le volant jusqu'à ce qu'il se
bloque.
Désactivation
Tourner légèrement le volant tout en
tournant la clé sur MAR.
4) 5)
ATTENTION
2) En cas de violation du dispositif
de démarrage (par ex. une
tentative de vol), faire contrôler le
fonctionnement auprès du Réseau
Après-vente Alfa Romeo avant
de reprendre la route.
3) Quand on quitte le véhicule,
extraire systématiquement la clé
afin d'éviter que quelqu'un
n'actionne les commandes par
inadvertance. Ne pas oublier
de serrer le frein à main. Si la
voiture est garée en côte, engager
la 1
ère; si elle est garée en pente,
engager la marche arrière. Ne
jamais laisser d'enfants dans la
voiture sans surveillance.
11A0K0362
16
CONNAISSANCE DU VÉHICULE
Page 25 of 288

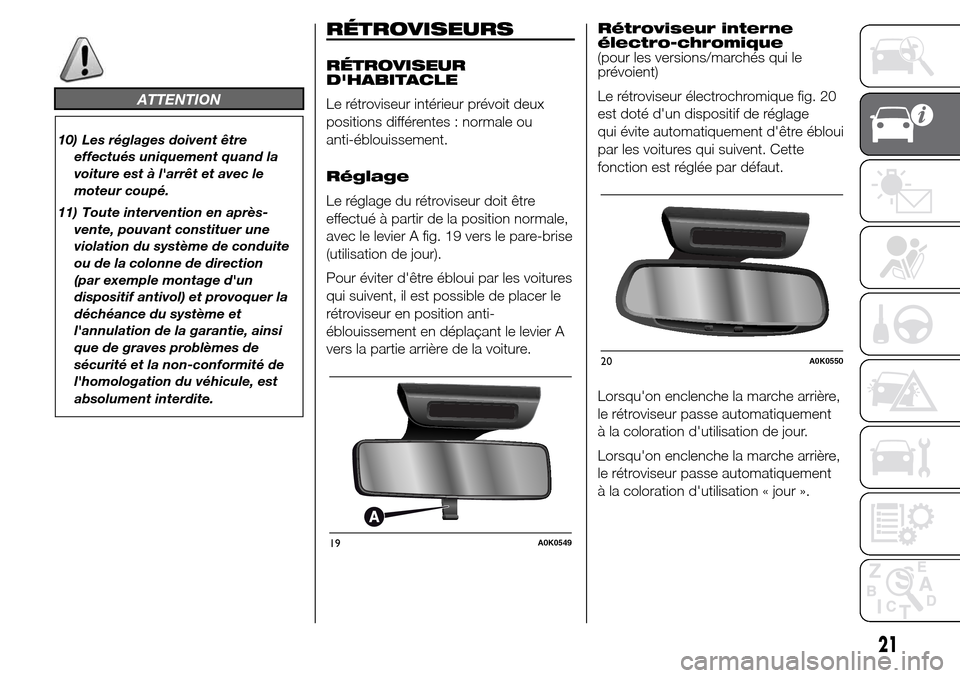

ATTENTION
10) Les réglages doivent être
effectués uniquement quand la
voiture est à l'arrêt et avec le
moteur coupé.
11) Toute intervention en après-
vente, pouvant constituer une
violation du système de conduite
ou de la colonne de direction
(par exemple montage d'un
dispositif antivol) et provoquer la
déchéance du système et
l'annulation de la garantie, ainsi
que de graves problèmes de
sécurité et la non-conformité de
l'homologation du véhicule, est
absolument interdite.
RÉTROVISEURS
RÉTROVISEUR
D'HABITACLE
Le rétroviseur intérieur prévoit deux
positions différentes : normale ou
anti-éblouissement.
Réglage
Le réglage du rétroviseur doit être
effectué à partir de la position normale,
avec le levier A fig. 19 vers le pare-brise
(utilisation de jour).
Pour éviter d'être ébloui par les voitures
qui suivent, il est possible de placer le
rétroviseur en position anti-
éblouissement en déplaçant le levier A
vers la partie arrière de la voiture.Rétroviseur interne
électro-chromique
(pour les versions/marchés qui le
prévoient)
Le rétroviseur électrochromique fig. 20
est doté d'un dispositif de réglage
qui évite automatiquement d'être ébloui
par les voitures qui suivent. Cette
fonction est réglée par défaut.
Lorsqu'on enclenche la marche arrière,
le rétroviseur passe automatiquement
à la coloration d'utilisation de jour.
Lorsqu'on enclenche la marche arrière,
le rétroviseur passe automatiquement
à la coloration d'utilisation « jour ».
19A0K0549
20A0K0550
21
Page 46 of 288

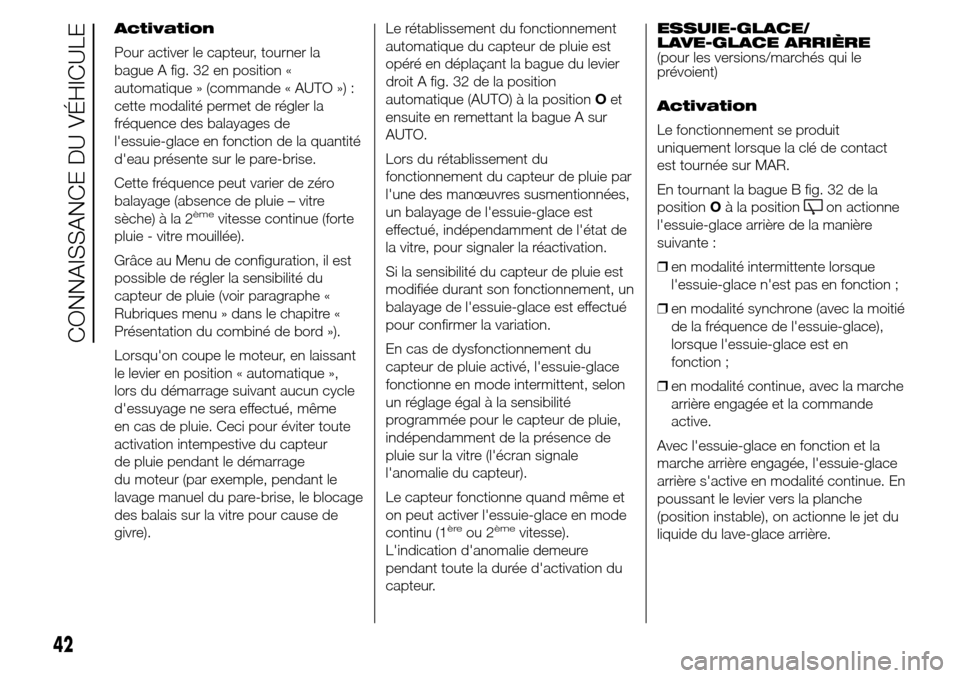

Activation
Pour activer le capteur, tourner la
bague A fig. 32 en position «
automatique » (commande « AUTO ») :
cette modalité permet de régler la
fréquence des balayages de
l'essuie-glace en fonction de la quantité
d'eau présente sur le pare-brise.
Cette fréquence peut varier de zéro
balayage (absence de pluie – vitre
sèche) à la 2
èmevitesse continue (forte
pluie - vitre mouillée).
Grâce au Menu de configuration, il est
possible de régler la sensibilité du
capteur de pluie (voir paragraphe «
Rubriques menu » dans le chapitre «
Présentation du combiné de bord »).
Lorsqu'on coupe le moteur, en laissant
le levier en position « automatique »,
lors du démarrage suivant aucun cycle
d'essuyage ne sera effectué, même
en cas de pluie. Ceci pour éviter toute
activation intempestive du capteur
de pluie pendant le démarrage
du moteur (par exemple, pendant le
lavage manuel du pare-brise, le blocage
des balais sur la vitre pour cause de
givre).Le rétablissement du fonctionnement
automatique du capteur de pluie est
opéré en déplaçant la bague du levier
droit A fig. 32 de la position
automatique (AUTO) à la positionOet
ensuite en remettant la bague A sur
AUTO.
Lors du rétablissement du
fonctionnement du capteur de pluie par
l'une des manœuvres susmentionnées,
un balayage de l'essuie-glace est
effectué, indépendamment de l'état de
la vitre, pour signaler la réactivation.
Si la sensibilité du capteur de pluie est
modifiée durant son fonctionnement, un
balayage de l'essuie-glace est effectué
pour confirmer la variation.
En cas de dysfonctionnement du
capteur de pluie activé, l'essuie-glace
fonctionne en mode intermittent, selon
un réglage égal à la sensibilité
programmée pour le capteur de pluie,
indépendamment de la présence de
pluie sur la vitre (l'écran signale
l'anomalie du capteur).
Le capteur fonctionne quand même et
on peut activer l'essuie-glace en mode
continu (1
èreou 2èmevitesse).
L'indication d'anomalie demeure
pendant toute la durée d'activation du
capteur.ESSUIE-GLACE/
LAVE-GLACE ARRIÈRE
(pour les versions/marchés qui le
prévoient)
Activation
Le fonctionnement se produit
uniquement lorsque la clé de contact
est tournée sur MAR.
En tournant la bague B fig. 32 de la
positionOà la position
on actionne
l'essuie-glace arrière de la manière
suivante :
❒en modalité intermittente lorsque
l'essuie-glace n'est pas en fonction ;
❒en modalité synchrone (avec la moitié
de la fréquence de l'essuie-glace),
lorsque l'essuie-glace est en
fonction ;
❒en modalité continue, avec la marche
arrière engagée et la commande
active.
Avec l'essuie-glace en fonction et la
marche arrière engagée, l'essuie-glace
arrière s'active en modalité continue. En
poussant le levier vers la planche
(position instable), on actionne le jet du
liquide du lave-glace arrière.
42
CONNAISSANCE DU VÉHICULE
Page 48 of 288

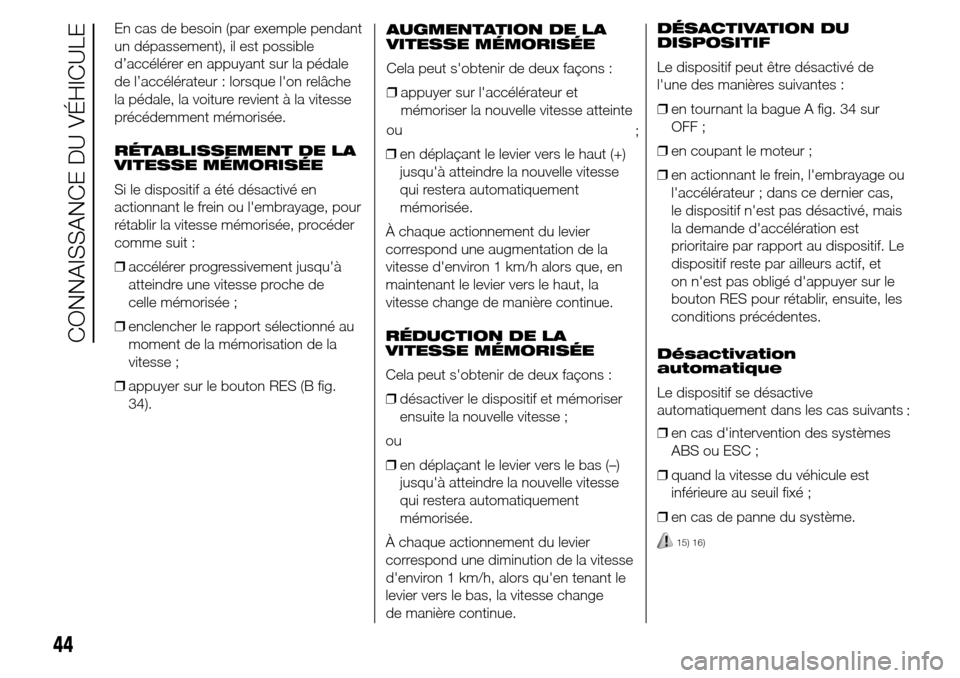

En cas de besoin (par exemple pendant
un dépassement), il est possible
d’accélérer en appuyant sur la pédale
de l’accélérateur : lorsque l'on relâche
la pédale, la voiture revient à la vitesse
précédemment mémorisée.
RÉTABLISSEMENT DE LA
VITESSE MÉMORISÉE
Si le dispositif a été désactivé en
actionnant le frein ou l'embrayage, pour
rétablir la vitesse mémorisée, procéder
comme suit :
❒accélérer progressivement jusqu'à
atteindre une vitesse proche de
celle mémorisée ;
❒enclencher le rapport sélectionné au
moment de la mémorisation de la
vitesse ;
❒appuyer sur le bouton RES (B fig.
34).AUGMENTATION DE LA
VITESSE MÉMORISÉE
Cela peut s'obtenir de deux façons :
❒appuyer sur l'accélérateur et
mémoriser la nouvelle vitesse atteinte
; ou
❒en déplaçant le levier vers le haut (+)
jusqu'à atteindre la nouvelle vitesse
qui restera automatiquement
mémorisée.
À chaque actionnement du levier
correspond une augmentation de la
vitesse d'environ 1 km/h alors que, en
maintenant le levier vers le haut, la
vitesse change de manière continue.
RÉDUCTION DE LA
VITESSE MÉMORISÉE
Cela peut s'obtenir de deux façons :
❒désactiver le dispositif et mémoriser
ensuite la nouvelle vitesse ;
ou
❒en déplaçant le levier vers le bas (–)
jusqu'à atteindre la nouvelle vitesse
qui restera automatiquement
mémorisée.
À chaque actionnement du levier
correspond une diminution de la vitesse
d'environ 1 km/h, alors qu'en tenant le
levier vers le bas, la vitesse change
de manière continue.DÉSACTIVATION DU
DISPOSITIF
Le dispositif peut être désactivé de
l'une des manières suivantes :
❒en tournant la bague A fig. 34 sur
OFF ;
❒en coupant le moteur ;
❒en actionnant le frein, l'embrayage ou
l'accélérateur ; dans ce dernier cas,
le dispositif n'est pas désactivé, mais
la demande d'accélération est
prioritaire par rapport au dispositif. Le
dispositif reste par ailleurs actif, et
on n'est pas obligé d'appuyer sur le
bouton RES pour rétablir, ensuite, les
conditions précédentes.
Désactivation
automatique
Le dispositif se désactive
automatiquement dans les cas suivants
:
❒en cas d'intervention des systèmes
ABS ou ESC ;
❒quand la vitesse du véhicule est
inférieure au seuil fixé ;
❒en cas de panne du système.
15) 16)
44
CONNAISSANCE DU VÉHICULE
Page 52 of 288

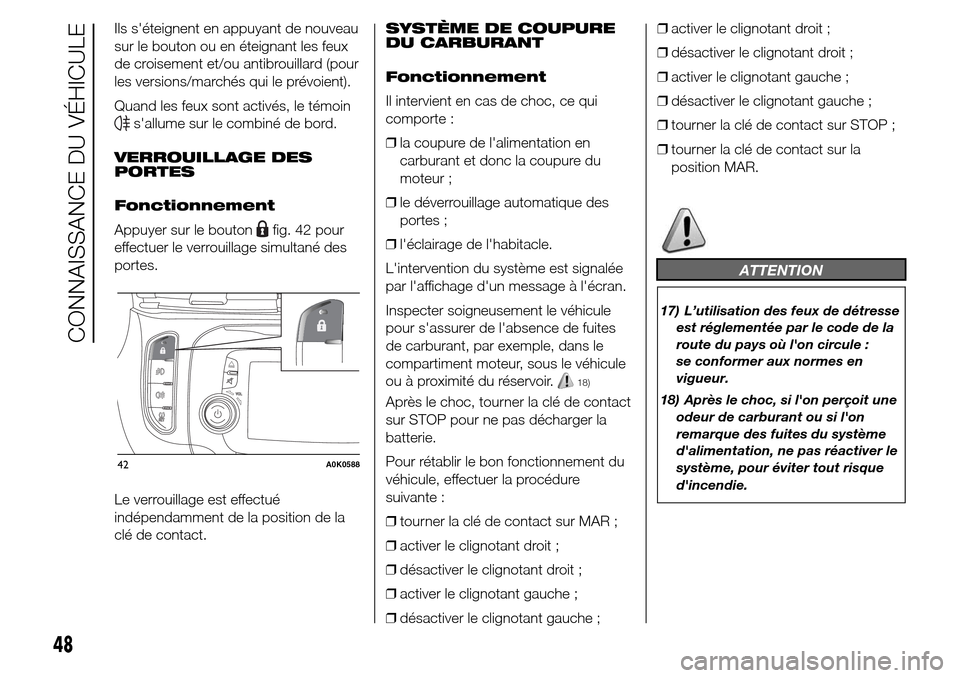

Ils s'éteignent en appuyant de nouveau
sur le bouton ou en éteignant les feux
de croisement et/ou antibrouillard (pour
les versions/marchés qui le prévoient).
Quand les feux sont activés, le témoin
s'allume sur le combiné de bord.
VERROUILLAGE DES
PORTES
Fonctionnement
Appuyer sur le bouton
fig. 42 pour
effectuer le verrouillage simultané des
portes.
Le verrouillage est effectué
indépendamment de la position de la
clé de contact.SYSTÈME DE COUPURE
DU CARBURANT
Fonctionnement
Il intervient en cas de choc, ce qui
comporte :
❒la coupure de l'alimentation en
carburant et donc la coupure du
moteur ;
❒le déverrouillage automatique des
portes ;
❒l'éclairage de l'habitacle.
L'intervention du système est signalée
par l'affichage d'un message à l'écran.
Inspecter soigneusement le véhicule
pour s'assurer de l'absence de fuites
de carburant, par exemple, dans le
compartiment moteur, sous le véhicule
ou à proximité du réservoir.
18)
Après le choc, tourner la clé de contact
sur STOP pour ne pas décharger la
batterie.
Pour rétablir le bon fonctionnement du
véhicule, effectuer la procédure
suivante :
❒tourner la clé de contact sur MAR ;
❒activer le clignotant droit ;
❒désactiver le clignotant droit ;
❒activer le clignotant gauche ;
❒désactiver le clignotant gauche ;❒activer le clignotant droit ;
❒désactiver le clignotant droit ;
❒activer le clignotant gauche ;
❒désactiver le clignotant gauche ;
❒tourner la clé de contact sur STOP ;
❒tourner la clé de contact sur la
position MAR.
ATTENTION
17) L’utilisation des feux de détresse
est réglementée par le code de la
route du pays où l'on circule :
se conformer aux normes en
vigueur.
18) Après le choc, si l'on perçoit une
odeur de carburant ou si l'on
remarque des fuites du système
d'alimentation, ne pas réactiver le
système, pour éviter tout risque
d'incendie.
42A0K0588
48
CONNAISSANCE DU VÉHICULE
Page 59 of 288

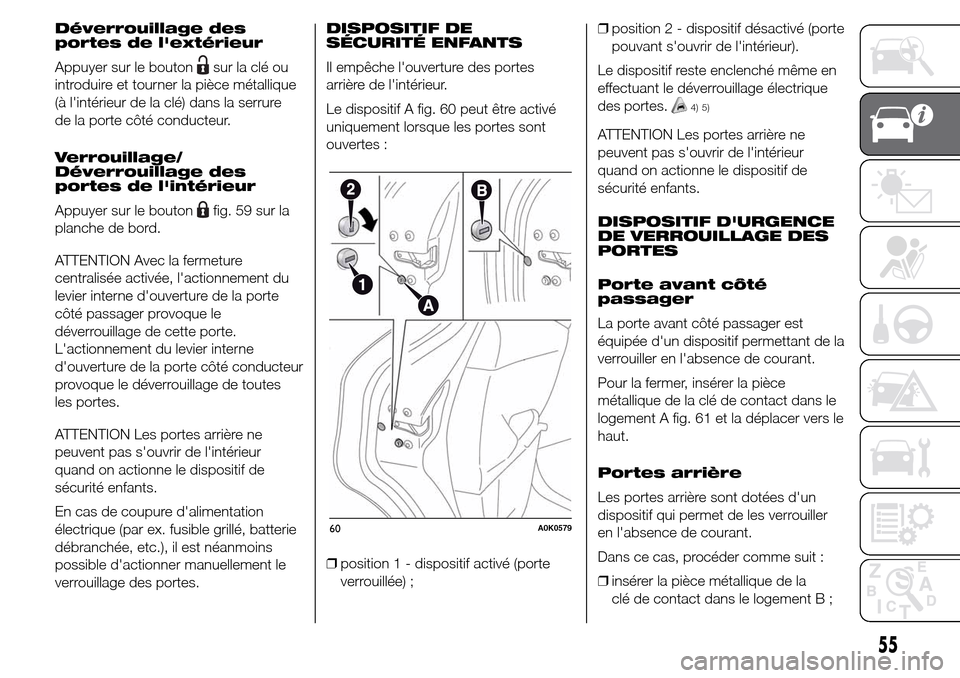

Déverrouillage des
portes de l'extérieur
Appuyer sur le bouton
sur la clé ou
introduire et tourner la pièce métallique
(à l'intérieur de la clé) dans la serrure
de la porte côté conducteur.
Verrouillage/
Déverrouillage des
portes de l'intérieur
Appuyer sur le bouton
fig. 59 sur la
planche de bord.
ATTENTION Avec la fermeture
centralisée activée, l'actionnement du
levier interne d'ouverture de la porte
côté passager provoque le
déverrouillage de cette porte.
L'actionnement du levier interne
d'ouverture de la porte côté conducteur
provoque le déverrouillage de toutes
les portes.
ATTENTION Les portes arrière ne
peuvent pas s'ouvrir de l'intérieur
quand on actionne le dispositif de
sécurité enfants.
En cas de coupure d'alimentation
électrique (par ex. fusible grillé, batterie
débranchée, etc.), il est néanmoins
possible d'actionner manuellement le
verrouillage des portes.DISPOSITIF DE
SÉCURITÉ ENFANTS
Il empêche l'ouverture des portes
arrière de l'intérieur.
Le dispositif A fig. 60 peut être activé
uniquement lorsque les portes sont
ouvertes :
❒position 1 - dispositif activé (porte
verrouillée) ;❒position 2 - dispositif désactivé (porte
pouvant s'ouvrir de l'intérieur).
Le dispositif reste enclenché même en
effectuant le déverrouillage électrique
des portes.
4) 5)
ATTENTION Les portes arrière ne
peuvent pas s'ouvrir de l'intérieur
quand on actionne le dispositif de
sécurité enfants.
DISPOSITIF D'URGENCE
DE VERROUILLAGE DES
PORTES
Porte avant côté
passager
La porte avant côté passager est
équipée d'un dispositif permettant de la
verrouiller en l'absence de courant.
Pour la fermer, insérer la pièce
métallique de la clé de contact dans le
logement A fig. 61 et la déplacer vers le
haut.
Portes arrière
Les portes arrière sont dotées d'un
dispositif qui permet de les verrouiller
en l'absence de courant.
Dans ce cas, procéder comme suit :
❒insérer la pièce métallique de la
clé de contact dans le logement B ;
60A0K0579
55
Page 70 of 288

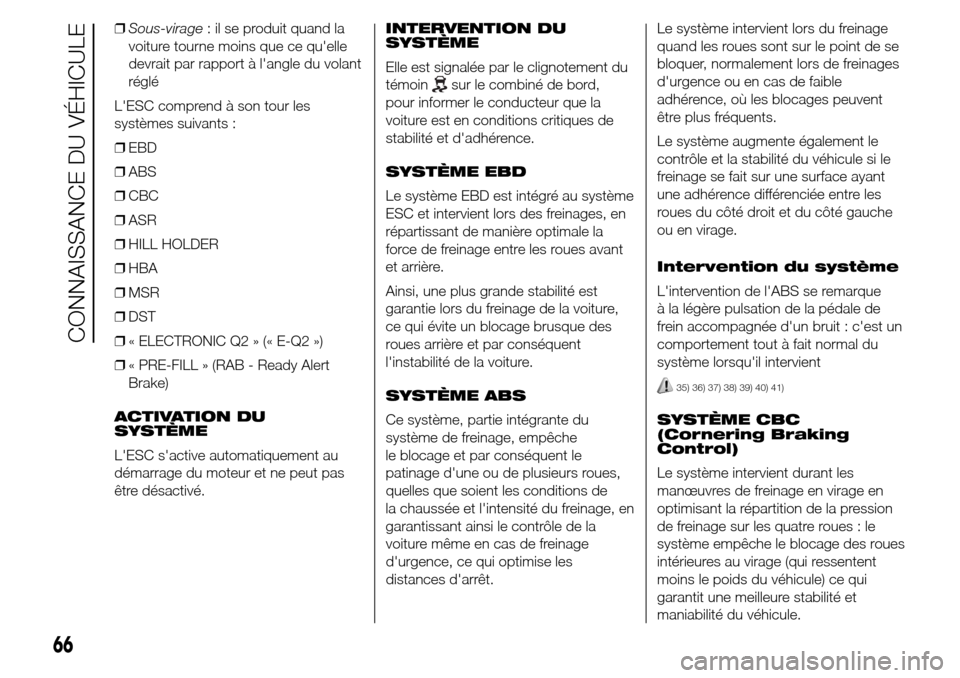

❒Sous-virage: il se produit quand la
voiture tourne moins que ce qu'elle
devrait par rapport à l'angle du volant
réglé
L'ESC comprend à son tour les
systèmes suivants :
❒EBD
❒ABS
❒CBC
❒ASR
❒HILL HOLDER
❒HBA
❒MSR
❒DST
❒« ELECTRONIC Q2 » (« E-Q2 »)
❒« PRE-FILL » (RAB - Ready Alert
Brake)
ACTIVATION DU
SYSTÈME
L'ESC s'active automatiquement au
démarrage du moteur et ne peut pas
être désactivé.INTERVENTION DU
SYSTÈME
Elle est signalée par le clignotement du
témoin
sur le combiné de bord,
pour informer le conducteur que la
voiture est en conditions critiques de
stabilité et d'adhérence.
SYSTÈME EBD
Le système EBD est intégré au système
ESC et intervient lors des freinages, en
répartissant de manière optimale la
force de freinage entre les roues avant
et arrière.
Ainsi, une plus grande stabilité est
garantie lors du freinage de la voiture,
ce qui évite un blocage brusque des
roues arrière et par conséquent
l'instabilité de la voiture.
SYSTÈME ABS
Ce système, partie intégrante du
système de freinage, empêche
le blocage et par conséquent le
patinage d'une ou de plusieurs roues,
quelles que soient les conditions de
la chaussée et l'intensité du freinage, en
garantissant ainsi le contrôle de la
voiture même en cas de freinage
d'urgence, ce qui optimise les
distances d'arrêt.Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, normalement lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.
Le système augmente également le
contrôle et la stabilité du véhicule si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou en virage.
Intervention du système
L'intervention de l'ABS se remarque
à la légère pulsation de la pédale de
frein accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient
35) 36) 37) 38) 39) 40) 41)
SYSTÈME CBC
(Cornering Braking
Control)
Le système intervient durant les
manœuvres de freinage en virage en
optimisant la répartition de la pression
de freinage sur les quatre roues : le
système empêche le blocage des roues
intérieures au virage (qui ressentent
moins le poids du véhicule) ce qui
garantit une meilleure stabilité et
maniabilité du véhicule.
66
CONNAISSANCE DU VÉHICULE
Page 72 of 288

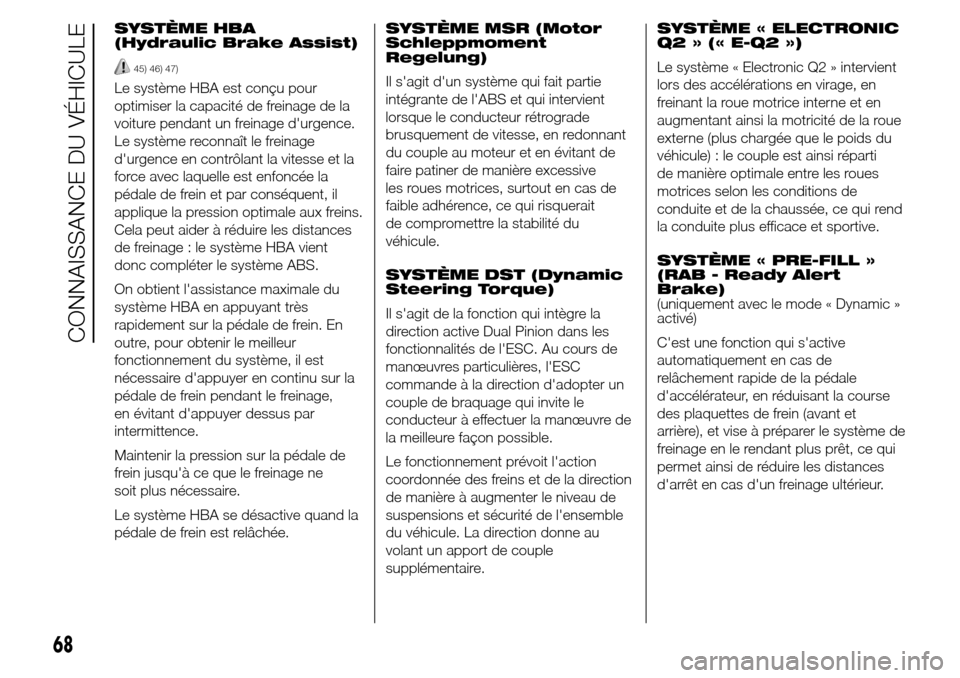

SYSTÈME HBA
(Hydraulic Brake Assist)
45) 46) 47)
Le système HBA est conçu pour
optimiser la capacité de freinage de la
voiture pendant un freinage d'urgence.
Le système reconnaît le freinage
d'urgence en contrôlant la vitesse et la
force avec laquelle est enfoncée la
pédale de frein et par conséquent, il
applique la pression optimale aux freins.
Cela peut aider à réduire les distances
de freinage : le système HBA vient
donc compléter le système ABS.
On obtient l'assistance maximale du
système HBA en appuyant très
rapidement sur la pédale de frein. En
outre, pour obtenir le meilleur
fonctionnement du système, il est
nécessaire d'appuyer en continu sur la
pédale de frein pendant le freinage,
en évitant d'appuyer dessus par
intermittence.
Maintenir la pression sur la pédale de
frein jusqu'à ce que le freinage ne
soit plus nécessaire.
Le système HBA se désactive quand la
pédale de frein est relâchée.SYSTÈME MSR (Motor
Schleppmoment
Regelung)
Il s'agit d'un système qui fait partie
intégrante de l'ABS et qui intervient
lorsque le conducteur rétrograde
brusquement de vitesse, en redonnant
du couple au moteur et en évitant de
faire patiner de manière excessive
les roues motrices, surtout en cas de
faible adhérence, ce qui risquerait
de compromettre la stabilité du
véhicule.
SYSTÈME DST (Dynamic
Steering Torque)
Il s'agit de la fonction qui intègre la
direction active Dual Pinion dans les
fonctionnalités de l'ESC. Au cours de
manœuvres particulières, l'ESC
commande à la direction d'adopter un
couple de braquage qui invite le
conducteur à effectuer la manœuvre de
la meilleure façon possible.
Le fonctionnement prévoit l'action
coordonnée des freins et de la direction
de manière à augmenter le niveau de
suspensions et sécurité de l'ensemble
du véhicule. La direction donne au
volant un apport de couple
supplémentaire.SYSTÈME « ELECTRONIC
Q2 » (« E-Q2 »)
Le système « Electronic Q2 » intervient
lors des accélérations en virage, en
freinant la roue motrice interne et en
augmentant ainsi la motricité de la roue
externe (plus chargée que le poids du
véhicule) : le couple est ainsi réparti
de manière optimale entre les roues
motrices selon les conditions de
conduite et de la chaussée, ce qui rend
la conduite plus efficace et sportive.
SYSTÈME « PRE-FILL »
(RAB - Ready Alert
Brake)
(uniquement avec le mode « Dynamic »
activé)
C'est une fonction qui s'active
automatiquement en cas de
relâchement rapide de la pédale
d'accélérateur, en réduisant la course
des plaquettes de frein (avant et
arrière), et vise à préparer le système de
freinage en le rendant plus prêt, ce qui
permet ainsi de réduire les distances
d'arrêt en cas d'un freinage ultérieur.
68
CONNAISSANCE DU VÉHICULE
Page 73 of 288

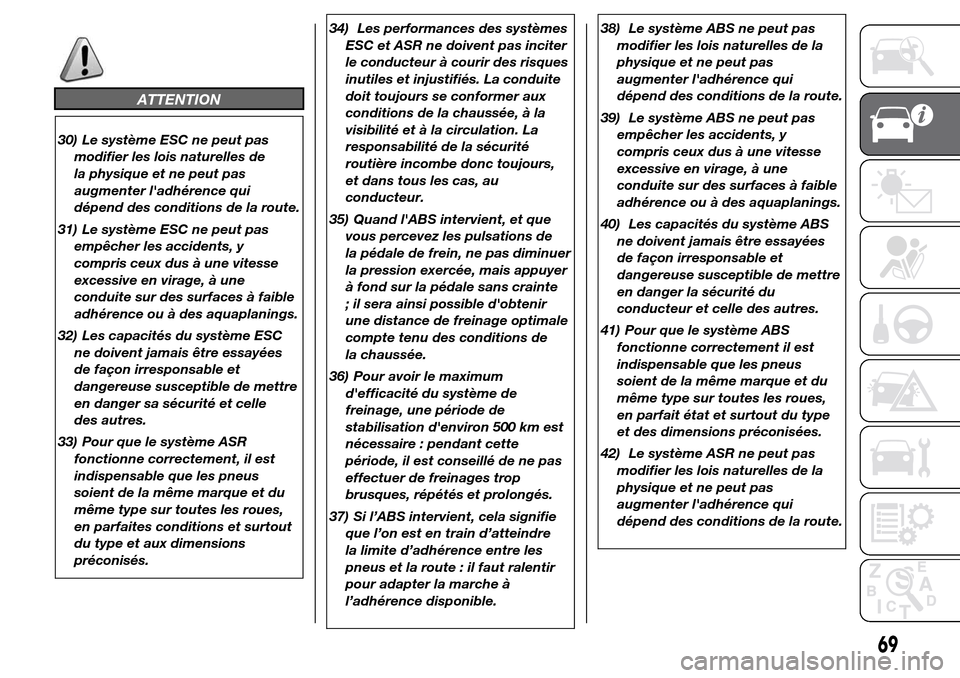

ATTENTION
30) Le système ESC ne peut pas
modifier les lois naturelles de
la physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.
31) Le système ESC ne peut pas
empêcher les accidents, y
compris ceux dus à une vitesse
excessive en virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
32) Les capacités du système ESC
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de mettre
en danger sa sécurité et celle
des autres.
33) Pour que le système ASR
fonctionne correctement, il est
indispensable que les pneus
soient de la même marque et du
même type sur toutes les roues,
en parfaites conditions et surtout
du type et aux dimensions
préconisés.34) Les performances des systèmes
ESC et ASR ne doivent pas inciter
le conducteur à courir des risques
inutiles et injustifiés. La conduite
doit toujours se conformer aux
conditions de la chaussée, à la
visibilité et à la circulation. La
responsabilité de la sécurité
routière incombe donc toujours,
et dans tous les cas, au
conducteur.
35) Quand l'ABS intervient, et que
vous percevez les pulsations de
la pédale de frein, ne pas diminuer
la pression exercée, mais appuyer
à fond sur la pédale sans crainte
; il sera ainsi possible d'obtenir
une distance de freinage optimale
compte tenu des conditions de
la chaussée.
36) Pour avoir le maximum
d'efficacité du système de
freinage, une période de
stabilisation d'environ 500 km est
nécessaire : pendant cette
période, il est conseillé de ne pas
effectuer de freinages trop
brusques, répétés et prolongés.
37) Si l’ABS intervient, cela signifie
que l’on est en train d’atteindre
la limite d’adhérence entre les
pneus et la route : il faut ralentir
pour adapter la marche à
l’adhérence disponible.38) Le système ABS ne peut pas
modifier les lois naturelles de la
physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.
39) Le système ABS ne peut pas
empêcher les accidents, y
compris ceux dus à une vitesse
excessive en virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
40) Les capacités du système ABS
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de mettre
en danger la sécurité du
conducteur et celle des autres.
41) Pour que le système ABS
fonctionne correctement il est
indispensable que les pneus
soient de la même marque et du
même type sur toutes les roues,
en parfait état et surtout du type
et des dimensions préconisées.
42) Le système ASR ne peut pas
modifier les lois naturelles de la
physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.
69
Page 74 of 288

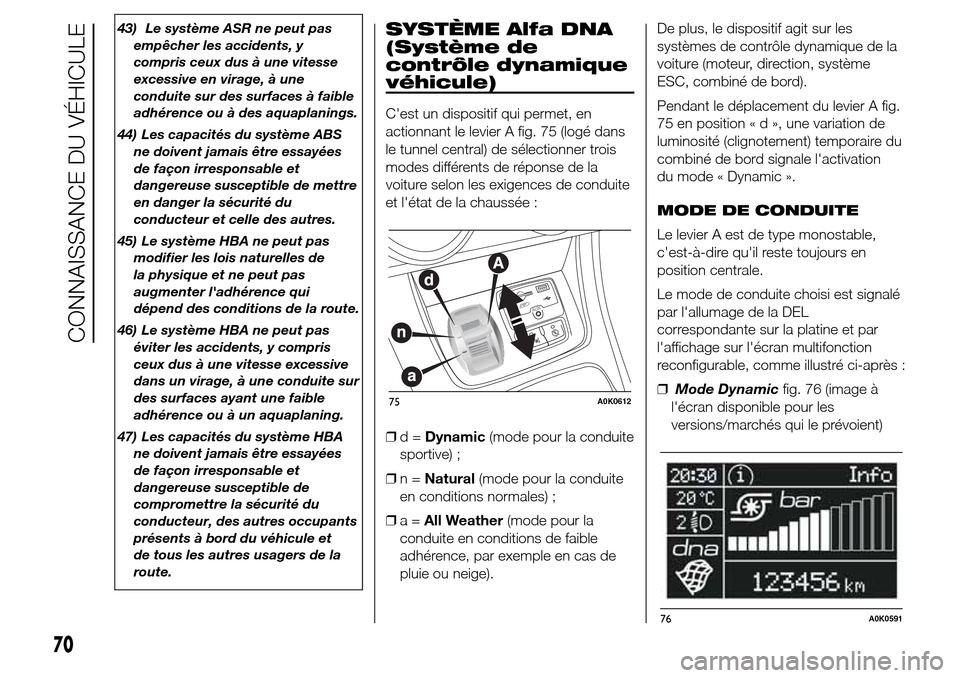

43) Le système ASR ne peut pas
empêcher les accidents, y
compris ceux dus à une vitesse
excessive en virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
44) Les capacités du système ABS
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de mettre
en danger la sécurité du
conducteur et celle des autres.
45) Le système HBA ne peut pas
modifier les lois naturelles de
la physique et ne peut pas
augmenter l'adhérence qui
dépend des conditions de la route.
46) Le système HBA ne peut pas
éviter les accidents, y compris
ceux dus à une vitesse excessive
dans un virage, à une conduite sur
des surfaces ayant une faible
adhérence ou à un aquaplaning.
47) Les capacités du système HBA
ne doivent jamais être essayées
de façon irresponsable et
dangereuse susceptible de
compromettre la sécurité du
conducteur, des autres occupants
présents à bord du véhicule et
de tous les autres usagers de la
route.SYSTÈME Alfa DNA
(Système de
contrôle dynamique
véhicule)
C'est un dispositif qui permet, en
actionnant le levier A fig. 75 (logé dans
le tunnel central) de sélectionner trois
modes différents de réponse de la
voiture selon les exigences de conduite
et l'état de la chaussée :
❒d=Dynamic(mode pour la conduite
sportive) ;
❒n=Natural(mode pour la conduite
en conditions normales) ;
❒a=All Weather(mode pour la
conduite en conditions de faible
adhérence, par exemple en cas de
pluie ou neige).De plus, le dispositif agit sur les
systèmes de contrôle dynamique de la
voiture (moteur, direction, système
ESC, combiné de bord).
Pendant le déplacement du levier A fig.
75 en position«d»,unevariation de
luminosité (clignotement) temporaire du
combiné de bord signale l'activation
du mode « Dynamic ».
MODE DE CONDUITE
Le levier A est de type monostable,
c'est-à-dire qu'il reste toujours en
position centrale.
Le mode de conduite choisi est signalé
par l'allumage de la DEL
correspondante sur la platine et par
l'affichage sur l'écran multifonction
reconfigurable, comme illustré ci-après :
❒Mode Dynamicfig. 76 (image à
l'écran disponible pour les
versions/marchés qui le prévoient)
75A0K0612
76A0K0591
70
CONNAISSANCE DU VÉHICULE
