❒nasaďte zpět skupinu objímek,
správně ji ustavte upevněte nejdříve
šroubem C a poté zajišťovacím
úchytem B. Nasaďte zpět kryt A obr.
164.
UPOZORNĚNÍ Během demontáže krytu
A obalte kouskem látky čepel
šroubováku, aby se nepoškrábal.
3.TŘETÍ BRZDOVÉ
SVĚTLO
Jsou diodového typu a nacházejí se na
spojleru, který je součástí víka
zavazadlového prostoru. S výměnou se
obraťte na autorizovaný servis Alfa
Romeo.
OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒demontujte osvětlení registrační
značky A obr. 166;❒otočte žárovkovou objímkou B obr.
167 doleva, vytáhněte žárovku C a
vyměňte ji;
164A0K0637
165A0K0638
166A0K0639
167A0K0640
177

VÝMĚNA ŽÁROVKY U
VNITŘNÍCH
SVÍTIDEL

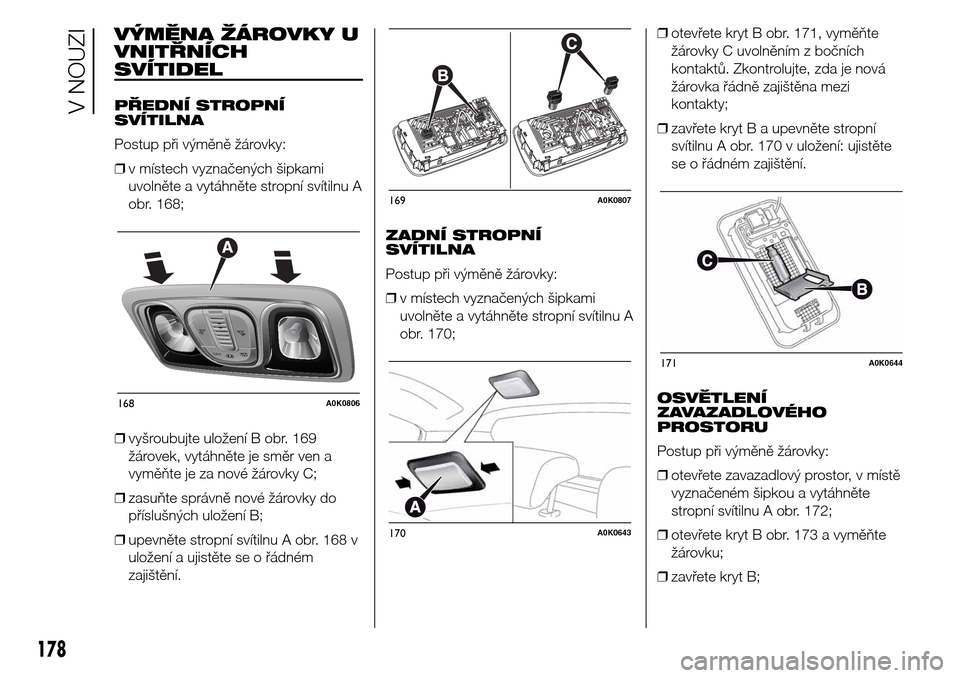

PŘEDNÍ STROPNÍ
SVÍTILNA
Postup při výměně žárovky:
❒v místech vyznačených šipkami
uvolněte a vytáhněte stropní svítilnu A
obr. 168;
❒vyšroubujte uložení B obr. 169
žárovek, vytáhněte je směr ven a
vyměňte je za nové žárovky C;
❒zasuňte správně nové žárovky do
příslušných uložení B;
❒upevněte stropní svítilnu A obr. 168 v
uložení a ujistěte se o řádném
zajištění.ZADNÍ STROPNÍ
SVÍTILNA
Postup při výměně žárovky:
❒v místech vyznačených šipkami
uvolněte a vytáhněte stropní svítilnu A
obr. 170;❒otevřete kryt B obr. 171, vyměňte
žárovky C uvolněním z bočních
kontaktů. Zkontrolujte, zda je nová
žárovka řádně zajištěna mezi
kontakty;
❒zavřete kryt B a upevněte stropní
svítilnu A obr. 170 v uložení: ujistěte
se o řádném zajištění.
OSVĚTLENÍ
ZAVAZADLOVÉHO
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor, v místě
vyznačeném šipkou a vytáhněte
stropní svítilnu A obr. 172;
❒otevřete kryt B obr. 173 a vyměňte
žárovku;
❒zavřete kryt B;
168A0K0806
169A0K0807
170A0K0643
171A0K0644
178
V NOUZI

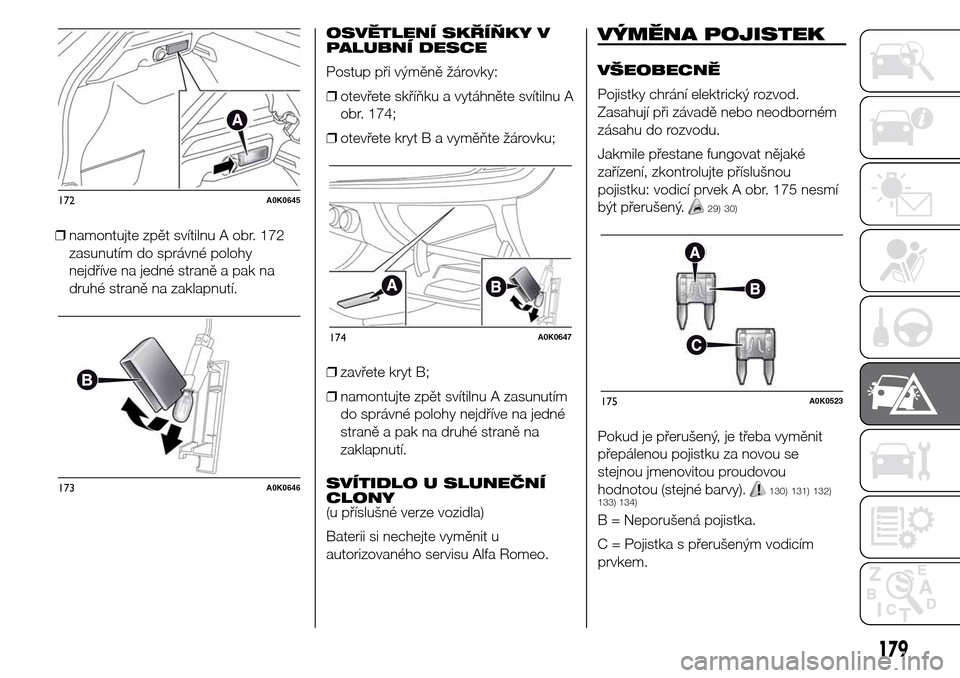

❒namontujte zpět svítilnu A obr. 172
zasunutím do správné polohy
nejdříve na jedné straně a pak na
druhé straně na zaklapnutí.OSVĚTLENÍ SKŘÍŇKY V
PALUBNÍ DESCE
Postup při výměně žárovky:
❒otevřete skříňku a vytáhněte svítilnu A
obr. 174;
❒otevřete kryt B a vyměňte žárovku;
❒zavřete kryt B;
❒namontujte zpět svítilnu A zasunutím
do správné polohy nejdříve na jedné
straně a pak na druhé straně na
zaklapnutí.
SVÍTIDLO U SLUNEČNÍ
CLONY
(u příslušné verze vozidla)
Baterii si nechejte vyměnit u
autorizovaného servisu Alfa Romeo.
VÝMĚNA POJISTEK
VŠEOBECNĚ
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
Jakmile přestane fungovat nějaké
zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A obr. 175 nesmí
být přerušený.
29) 30)
Pokud je přerušený, je třeba vyměnit
přepálenou pojistku za novou se
stejnou jmenovitou proudovou
hodnotou (stejné barvy).
130) 131) 132)
133) 134)
B = Neporušená pojistka.
C = Pojistka s přerušeným vodicím
prvkem.
172A0K0645
173A0K0646
174A0K0647
175A0K0523
179

Pojistky vyndávejte kleštičkami A obr.
176, které se nacházejí na vnitřní straně
víka pojistkové skříňky v motorovém
prostoru (pokyny pro demontáž víka viz
“Pojistková skříňka v motorovém
prostoru”).VERZE S AUTOMATICKOU
PŘEVODOVKOU "ALFA
TCT"
(u příslušné verze vozidla)
Součásti automatické převodovky Alfa
TCT chrání specifické pojistky. S
případnou výměnou světlometů se
obraťte na autorizovaný servis Alfa
Romeo.
176A0K0524
180
V NOUZI

PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech
pojistkových skříňkách: jedna je v
motorovém prostoru, druhá pod
palubní deskou a třetí v zavazadlovém
prostoru.
Pojistková skříňka v motorovém
prostoru
Nachází se vedle baterie obr. 178: Pro
přístup k pojistkám vyšroubujte šrouby
A obr. 177 a sejměte víko B.
Číselné značení elektrického spotřebiče
jištěného příslušnou pojistkou je
uvedeno na zadní straně víka.
Po výměně pojistky zkontrolujte, zda je
řádně zavřené víko B pojistkové skříňky.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
181

Pojistková skříňka pod
palubní deskou
Pro zpřístupnění pojistek obr. 180
zasuňte ruku do uložení A obr. 179 a
vyklopte víko B.
179A0K0527
180A0K0244
182
V NOUZI

Pojistková skříňka v zavazadlovém
prostoru
Pojistková skříňka (obr. 181) se nachází
pod bočním obložením na levé straně
zavazadlového prostoru.S výměnou se obraťte na autorizovaný
servis Alfa Romeo.
181A0K0529
183

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORU
obr. 178
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Napájení čerpadla ostřikovače světlometů F09 30
KlaksonF10 15
Kompresor klimatizace F19 7,5
Vyhřívané zadní sklo F20 30
Palivové čerpadlo F21 15
Zapalovač cigaret / proudová zásuvka F85 20
Proudová zásuvka 12V v zavazadlovém prostoru F86 20
Snímač stavu nabití baterie IBS pro systém Start&Stop F87 5
Rozmrazování vnějších zrcátek F88 7,5
184
V NOUZI

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
obr. 180
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Pravý dálkový světlomet F91 7,5
Levý dálkový světlomet F90 7,5
Pravé potkávací světlo (u verzí s halogenovými světlomety) F12 7,5
Levé potkávací světlo (u verzí s halogenovými světlomety) F13 7,5
Pravé potkávací světlo (u verzí se světlomety Bi-Xenon) F12 15
Levé potkávací světlo (u verzí se světlomety Bi-Xenon) F13 15
Pravý světlomet do mlhy F93 7,5
Levý světlomet do mlhy F92 7,5
Svítidlo v zavazadlovém prostoru/Svítidlo u sluneční clony/Svítidlo v odkládací
skříňce/Přední a zadní stropní svítidloF32 10
Různé spotřebiče F31 5
Zadní elektrické ovládání (levé okno) F33 20
Zadní elektrické ovládání (pravé okno) F34 20
+30F36 10
Různé spotřebiče F37 7,5
Zamykání, centrální F38 20
Napájení jednotky Body Computer F42 5
Dvousměrné čerpadlo ostřikovače skla F43 20
Elektrické ovládání předního okna (strana řidiče) F47 20
185

JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Elektrické ovládání předního okna (strana spolujezdce) F48 20
Různé spotřebiče F49 5
Různé spotřebiče F50 7,5
Různé spotřebiče F51 5
+30F53 7,5
186
