Alfa Romeo Giulietta 2015 Návod k obsluze (in Czech)

TECHNICKÉ ÚDAJE
V této kapitole je uvedeno a doloženo
údaji, tabulkami a grafy vše užitečné
proto, aby bylo jasné, jak je vaše
vozidlo uděláno a jak funguje. Pro
fanouška, technika, ale i prostě pro
toho, kdo chce poznat své vozidlo do
sebemenšího detailu.IDENTIFIKAČNÍ ÚDAJE ...................216
KÓDY MOTORU – VERZE
KAROSÉRIE ....................................218
MOTOR ..........................................221
DODÁVKA PALIVA...........................226
PŘENOS VÝKONU..........................227
BRZDY............................................228
ZAVĚŠENÍ KOL ...............................229
ŘÍZENÍ ............................................230
KOLA ..............................................231
ROZMĚRY ......................................235
VÝKONY .........................................236
HMOTNOSTI ...................................237
NÁPLNĚ..........................................240
KAPALINY A MAZIVA ......................243
SPOTŘEBA PALIVA.........................247
EMISE CO2.....................................248
POKYNY PRO NAKLÁDÁNÍ S
VOZIDLEM NA KONCI
ŽIVOTNOSTI ...................................249
217

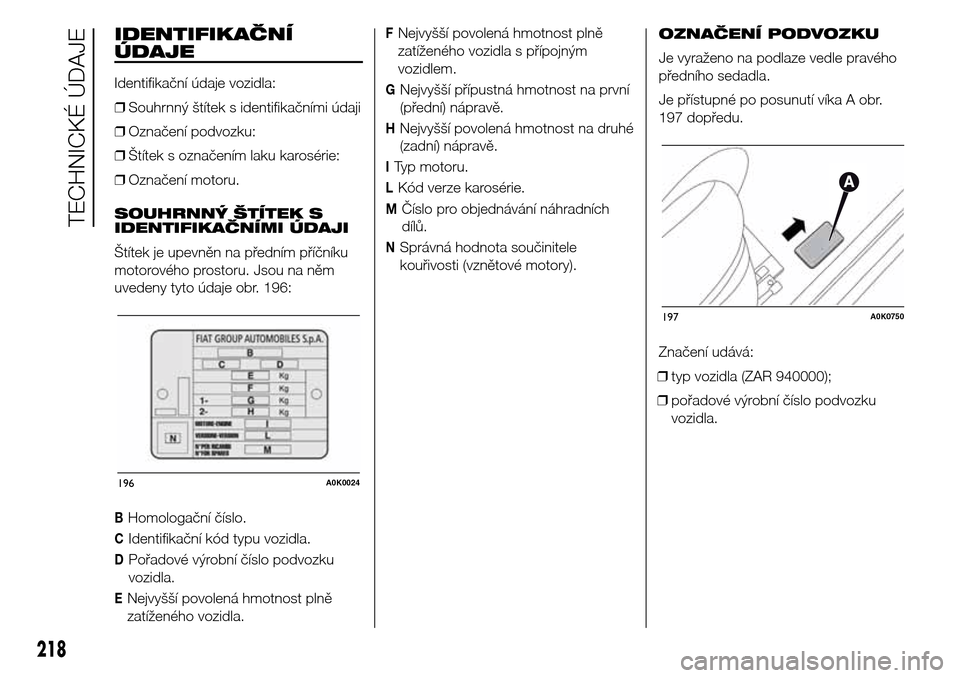

IDENTIFIKAČNÍ
ÚDAJE
Identifikační údaje vozidla:
❒Souhrnný štítek s identifikačními údaji
❒Označení podvozku:
❒Štítek s označením laku karosérie:
❒Označení motoru.
SOUHRNNÝ ŠTÍTEK S
IDENTIFIKAČNÍMI ÚDAJI
Štítek je upevněn na předním příčníku
motorového prostoru. Jsou na něm
uvedeny tyto údaje obr. 196:
BHomologační číslo.
CIdentifikační kód typu vozidla.
DPořadové výrobní číslo podvozku
vozidla.
ENejvyšší povolená hmotnost plně
zatíženého vozidla.
FNejvyšší povolená hmotnost plně
zatíženého vozidla s přípojným
vozidlem.
GNejvyšší přípustná hmotnost na první
(přední) nápravě.
HNejvyšší povolená hmotnost na druhé
(zadní) nápravě.
ITyp motoru.
LKód verze karosérie.
MČíslo pro objednávání náhradních
dílů.
NSprávná hodnota součinitele
kouřivosti (vznětové motory).OZNAČENÍ PODVOZKU
Je vyraženo na podlaze vedle pravého
předního sedadla.
Je přístupné po posunutí víka A obr.
197 dopředu.
Značení udává:
❒typ vozidla (ZAR 940000);
❒pořadové výrobní číslo podvozku
vozidla.
196A0K0024
197A0K0750
218
TECHNICKÉ ÚDAJE

ZNAČENÍ MOTORU
Je vyraženo na bloku válců, udává typ
a pořadové výrobní číslo.
219
IDENTIFIKAČNÍ ŠTÍTEK
LAKU KAROSÉRIE
Štítek se nachází na vnitřní straně víka
motorového prostoru a jsou na něm
tyto údaje obr. 198:
AVýrobce laku.
BNázev barvy.
CKód Fiat pro označení barvy.
DKód barvy pro drobné opravy nebo
přelakování.
198A0K0025

KÓDY MOTORU – VERZE KAROSÉRIE
BENZÍNOVÉ VERZE
Verze Kód motoru Verze karosérie
1.4 Turbo Benzín 120 k940B7000940FXT1A 18
940FXT1A 18B (*)
940FXT1A 18C (**)
940FXT1A 18D (*) (**)
1.4 Turbo Benzín 105 k(***) 940B8000940FXU1A 19
940FXU1A 19B (*)
940FXU1A 19C (**)
940FXU1A 19D (*) (**)
1.4 Turbo Multi Air 170 k940A2000940FXB1A 01L
940FXB1A 01M (*)
940FXB1A 01N (**)
940FXB1A 01P (*) (**)
(*) Výbava s posílenými třmeny (kromě pneumatik 16")
(**) Verze se sníženou tažnou sílou (500 kg) (pro určité země)
(***) U příslušné verze vozidla
220
TECHNICKÉ ÚDAJE

Verze Kód motoru Verze karosérie
1.4 Turbo Multi Air 170 k TCT940A2000940FXB11 10G (****)
940FXB11 10H (*****)
940FXB11 10L (******)
940FXB11 10M (*******)
1.4 Turbo Multi Air 170 k TCT(***) 940A2000940FXB11 10N
940FXB11 10P (*)
1.4 Turbo Multi Air 163 k(***) 955A8000940FXG1A 06E
940FXG1A 06F (*)
1.4 Turbo Multi Air 163 k TCT(***) 955A8000940FXG11 13C
940FXG11 13D (*)
1750 Turbo Benzín 235 k(***) 940A1000 940FXC1A 02
(****) Hmotnost přípojného vozidla 1 300 kg
(*****) Výbavy se silnějšími brzdnými třmeny (hmotnost přípojného vozidla 1 300 kg)
(******) Hmotnost přípojného vozidla 0 kg (verze pro určité země)
(*******) Výbavy se zesílenými brzdovými třmeny (hmotnost přípojného vozidla 0 kg u verzí pro určité země) (***) U příslušné verze vozidla (*) Výbava s posílenými třmeny (kromě pneumatik 16")
221

DIESELOVÉ VERZE
Verze Kód motoru Verze karosérie
1.6 JTDM105 k940A3000940FXD1A 03E
940FXD1A 03F (*)
2.0 JTD
M136 k(**) 940B6000940FXS1A 17
940FXS1A 17B (*)
2.0 JTD
M163 k TCT(**) 940B9000940FXZ11 21C
940FXZ11 21D (*)
2.0 JTD
M150 k940B5000940FXQ1A 15
940FXQ1A 15B (*)
2.0 JTD
M175 k TCT940B4000940FXV11 20C
940FXV11 20D (*)
(*) Výbava s posílenými třmeny (kromě pneumatik 16")
(**) U příslušné verze vozidla
222
TECHNICKÉ ÚDAJE

MOTOR
VŠEOBECNĚ
1.4 Turbo Benzín 105 k (*)1.4 Turbo Benzín 120 k
Kód typu 940B8000 940B7000
Pracovní cyklus Zážehový Zážehový
Počet a uspořádání válců 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 72,0 x 84,0 72,0 x 84,0
Celkový zdvihový objem (cm³) 1368 1368
Kompresní poměr 9,8 9,8
Max. výkon (EU) (kW) 77 88
Max. výkon (EU) (k) 105 120
při otáčkách (ot/min) 5000 5000
Max. točivý moment (EU) (Nm) 215 215
Max. točivý moment (EU) (kgm) 22 22
při otáčkách (ot/min) 2500 2500
Zapalovací svíčky NGK IKR9J8 NGK IKR9J8
PalivoBezolovnatý benzín 95 RON
(Specifikace EN 228)Bezolovnatý benzín 95 RON
(Specifikace EN 228)
(*) U příslušné verze vozidla
223

ZÁKLADNÍ INFORMACE
1.4 Turbo Multi Air 163 k (*)1.4 Turbo Multi Air 170 k
Kód typu 955A8000 940A2000
Pracovní cyklus Zážehový Zážehový
Počet a uspořádání válců 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 72,0 x 84,0 72,0 x 84,0
Celkový zdvihový objem (cm³) 1368 1368
Kompresní poměr 10 10
Max. výkon (kW ) 120 125
Max. výkon (EU) (k) 163 170
při otáčkách (ot/min) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. točivý moment (EU) (Nm) 230 250 230 250
Nejvyšší točivý moment (EU) (kgm) 23,4 25,4 23,4 25,4
při otáčkách (ot/min) 2250 2500 2250 2500
Zapalovací svíčky NGK IKR9J8 NGK IKR9J8
PalivoBezolovnatý benzín s oktanovým
číslem 95 R.O.N. nebo 98 R.O.N.
(Specifikace EN 228)Bezolovnatý benzín s oktanovým
číslem 95 R.O.N. nebo 98 R.O.N.
(Specifikace EN 228)
(*) U příslušné verze vozidla
224
TECHNICKÉ ÚDAJE

VŠEOBECNĚ
1750 Turbo Benzín 235 k (*)1.6 JTDM105 k
Kód typu 940A1000 940A3000
Pracovní cyklus Zážehový Vznětový
Počet a uspořádání válců 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 83,0 x 80,5 79,5 x 80,5
Celkový zdvihový objem (cm³) 1742 1598
Kompresní poměr 9,8 16,5
Max. výkon (EU) (kW) 172,5 77
Max. výkon (EU) (k) 235 105
při otáčkách (ot/min) 5500 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Max. točivý moment (EU) (Nm) 300 340 280 320
Max. točivý moment (EU) (kgm) 30,5 34,6 28,5 32,6
při otáčkách (ot/min) 4500 1900 1500 1750
Zapalovací svíčky NGK ILKAR7D6G –
PalivoBezolovnatý benzín s oktanovým
číslem 98 R.O.N. nebo 95 R.O.N.
(Specifikace EN 228)Nafta pro motorová vozidla
(Specifikace EN 590)
(*) U příslušné verze vozidla
225

VŠEOBECNĚ 2.0 JTDM150 k
2.0 JTDM136 k(*)
Kód typu 940B5000 940B6000
Pracovní cyklus Vznětový Vznětový
Počet a uspořádání válců 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 83 x 90,4 83 x 90,4
Celkový zdvihový objem (cm³) 1956 1956
Kompresní poměr 16,5 16,5
NATURAL DYNAMIC
Max. výkon (EU) (kW) 103 110 100
Max. výkon (EU) (k) 140 150 136
při otáčkách (ot/min) 3750 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. točivý moment (EU) (Nm) 320 380 320 380
Max. točivý moment (EU) (kgm) 32,5 38,7 32,5 38,7
při otáčkách (ot/min) 1500 1750 1500 1750
Zapalovací svíčky – –
PalivoNafta pro motorová vozidla
(Specifikace EN 590)Nafta pro motorová vozidla (Specifikace
EN 590)
(*) U příslušné verze vozidla
