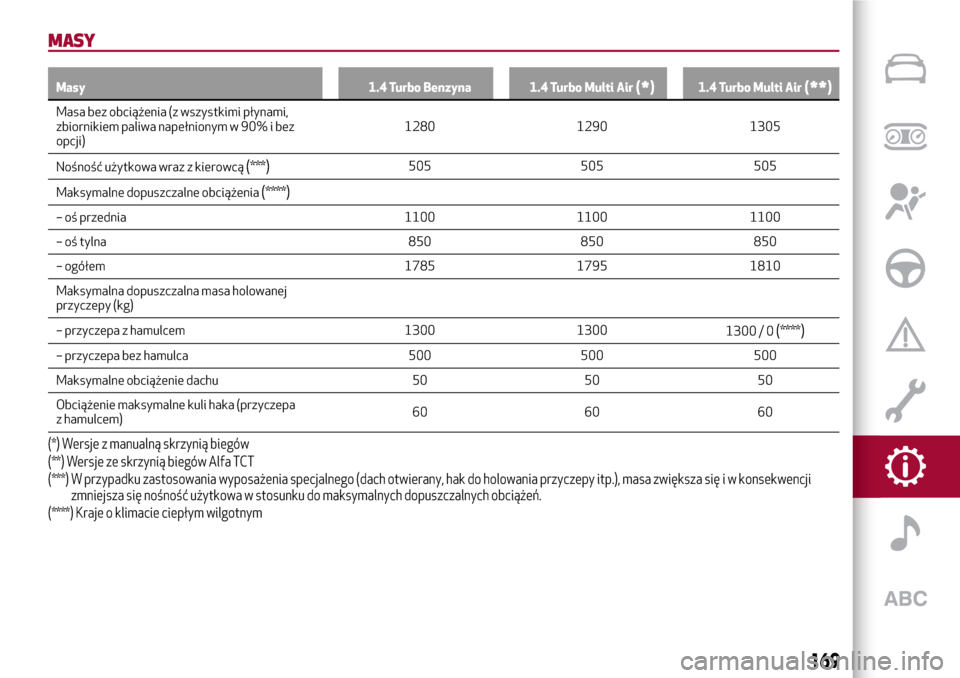

MASY
Masy 1.4 Turbo Benzyna 1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1280 1290 1305
Nośność użytkowa wraz z kierowcą
(***)505 505 505
Maksymalne dopuszczalne obciążenia
(****)
– oś przednia 1100 1100 1100
– oś tylna 850 850 850
– ogółem 1785 1795 1810
Maksymalna dopuszczalna masa holowanej
przyczepy (kg)
– przyczepa z hamulcem 1300 1300
1300 / 0
(****)
– przyczepa bez hamulca 500 500 500
Maksymalne obciążenie dachu 50 50 50
Obciążenie maksymalne kuli haka (przyczepa
z hamulcem)60 60 60
(*) Wersje z manualną skrzynią biegów
(**) Wersje ze skrzynią biegów Alfa TCT
(***) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji
zmniejsza się nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(****) Kraje o klimacie ciepłym wilgotnym
169

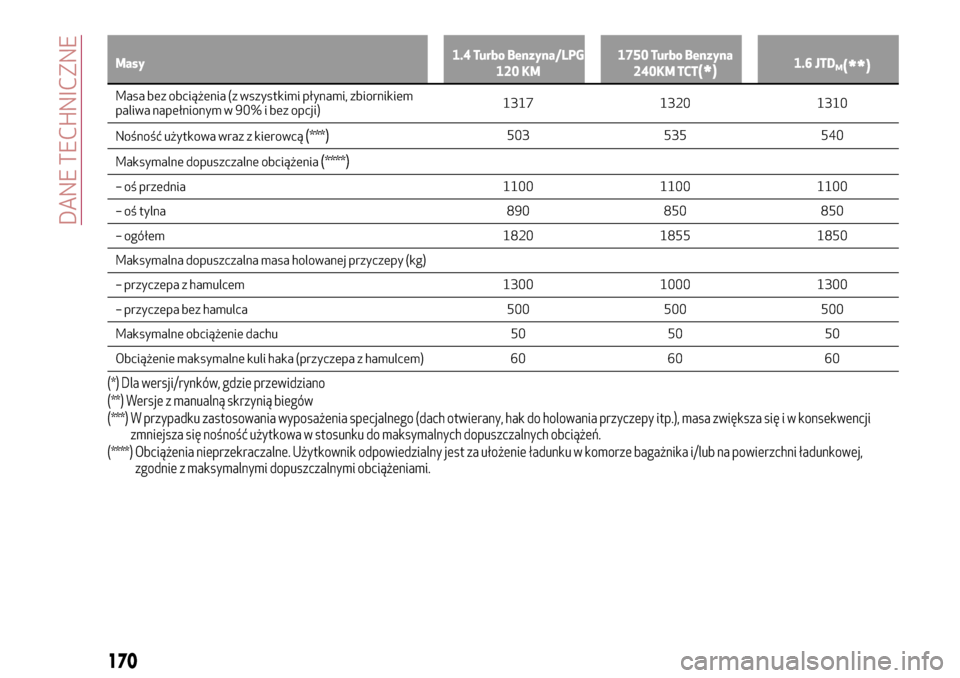

Masy1.4 Turbo Benzyna/LPG
120 KM1750 Turbo Benzyna
240KM TCT(*)1.6 JTDM(**)
Masa bez obciążenia (z wszystkimi płynami, zbiornikiem
paliwa napełnionym w 90% i bez opcji)1317 1320 1310
Nośność użytkowa wraz z kierowcą
(***)503 535 540
Maksymalne dopuszczalne obciążenia
(****)
– oś przednia 1100 1100 1100
– oś tylna 890 850 850
– ogółem 1820 1855 1850
Maksymalna dopuszczalna masa holowanej przyczepy (kg)
– przyczepa z hamulcem 1300 1000 1300
– przyczepa bez hamulca 500 500 500
Maksymalne obciążenie dachu 50 50 50
Obciążenie maksymalne kuli haka (przyczepa z hamulcem) 60 60 60
(*) Dla wersji/rynków, gdzie przewidziano
(**) Wersje z manualną skrzynią biegów
(***) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji
zmniejsza się nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(****) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej,
zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
170
DANE TECHNICZNE

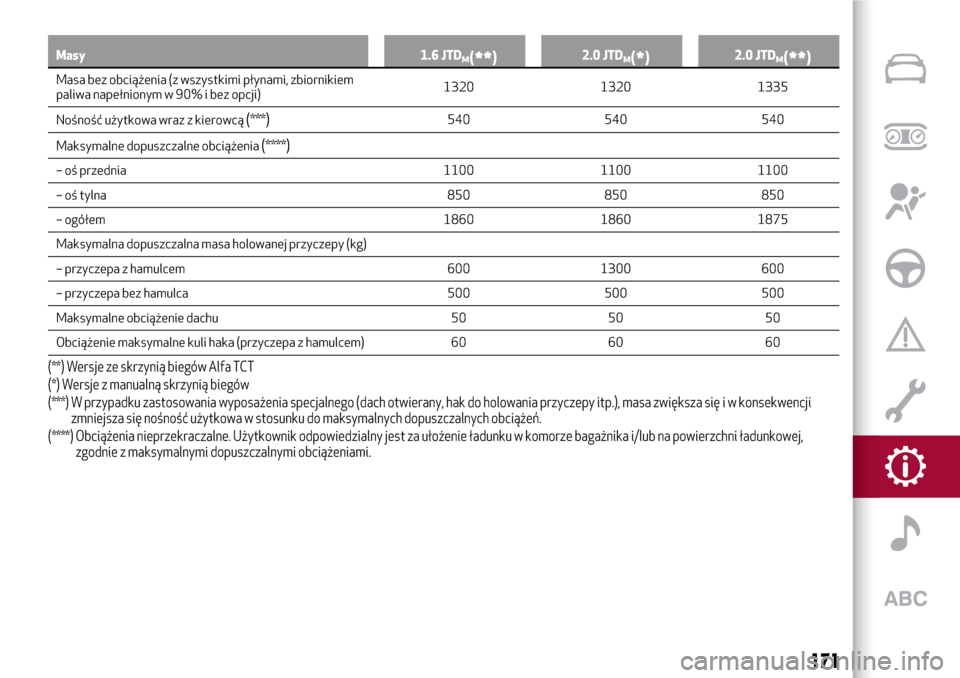

Masy 1.6 JTDM(**)2.0 JTDM(*)2.0 JTDM(**)
Masa bez obciążenia (z wszystkimi płynami, zbiornikiem
paliwa napełnionym w 90% i bez opcji)1320 1320 1335
Nośność użytkowa wraz z kierowcą
(***)540 540 540
Maksymalne dopuszczalne obciążenia
(****)
– oś przednia 1100 1100 1100
– oś tylna 850 850 850
– ogółem 1860 1860 1875
Maksymalna dopuszczalna masa holowanej przyczepy (kg)
– przyczepa z hamulcem 600 1300 600
– przyczepa bez hamulca 500 500 500
Maksymalne obciążenie dachu 50 50 50
Obciążenie maksymalne kuli haka (przyczepa z hamulcem) 60 60 60
(**) Wersje ze skrzynią biegów Alfa TCT
(*) Wersje z manualną skrzynią biegów
(***) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji
zmniejsza się nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(****) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej,
zgodnie z maksymalnymi dopuszczalnymi obciążeniami.
171

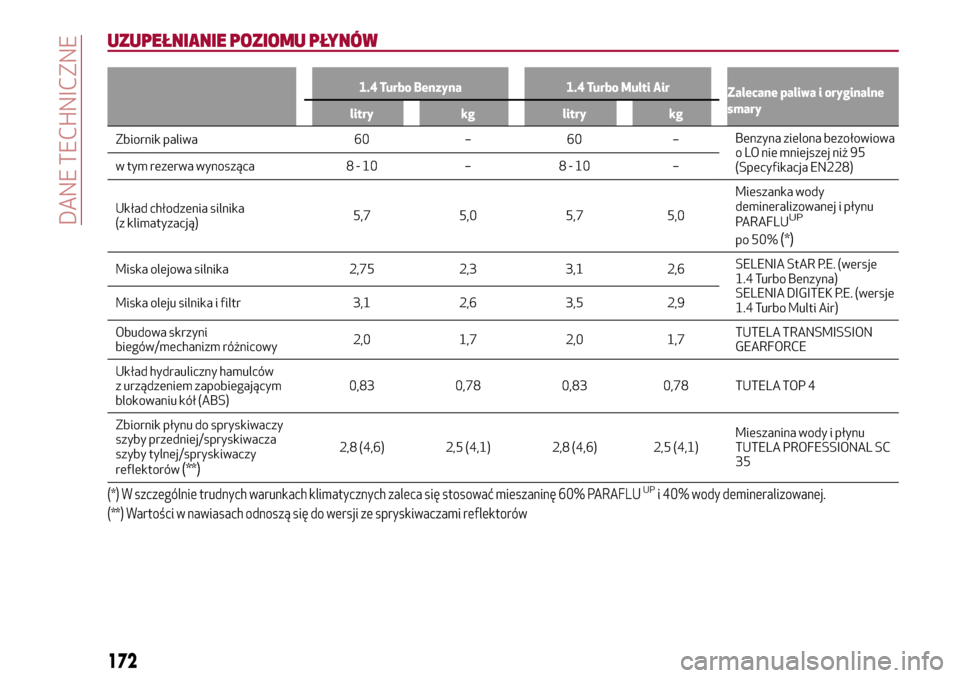

UZUPEŁNIANIE POZIOMU PŁYNÓW
1.4 Turbo Benzyna 1.4 Turbo Multi Air
Zalecane paliwa i oryginalne
smary
litry kg litry kg
Zbiornik paliwa 60 – 60 –Benzyna zielona bezołowiowa
o LO nie mniejszej niż 95
(Specyfikacja EN228) w tym rezerwa wynosząca 8 - 10 – 8 - 10 –
Układ chłodzenia silnika
(z klimatyzacją)5,7 5,0 5,7 5,0Mieszanka wody
demineralizowanej i płynu
PARAFLU
UP
po 50%(*)
Miska olejowa silnika 2,75 2,3 3,1 2,6SELENIA StAR P.E. (wersje
1.4 Turbo Benzyna)
SELENIA DIGITEK P.E. (wersje
1.4 Turbo Multi Air) Miska oleju silnika i filtr 3,1 2,6 3,5 2,9
Obudowa skrzyni
biegów/mechanizm różnicowy2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Układ hydrauliczny hamulców
z urządzeniem zapobiegającym
blokowaniu kół (ABS)0,83 0,78 0,83 0,78 TUTELA TOP 4
Zbiornik płynu do spryskiwaczy
szyby przedniej/spryskiwacza
szyby tylnej/spryskiwaczy
reflektorów
(**)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mieszanina wody i płynu
TUTELA PROFESSIONAL SC
35
(*) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
(**) Wartości w nawiasach odnoszą się do wersji ze spryskiwaczami reflektorów
172
DANE TECHNICZNE

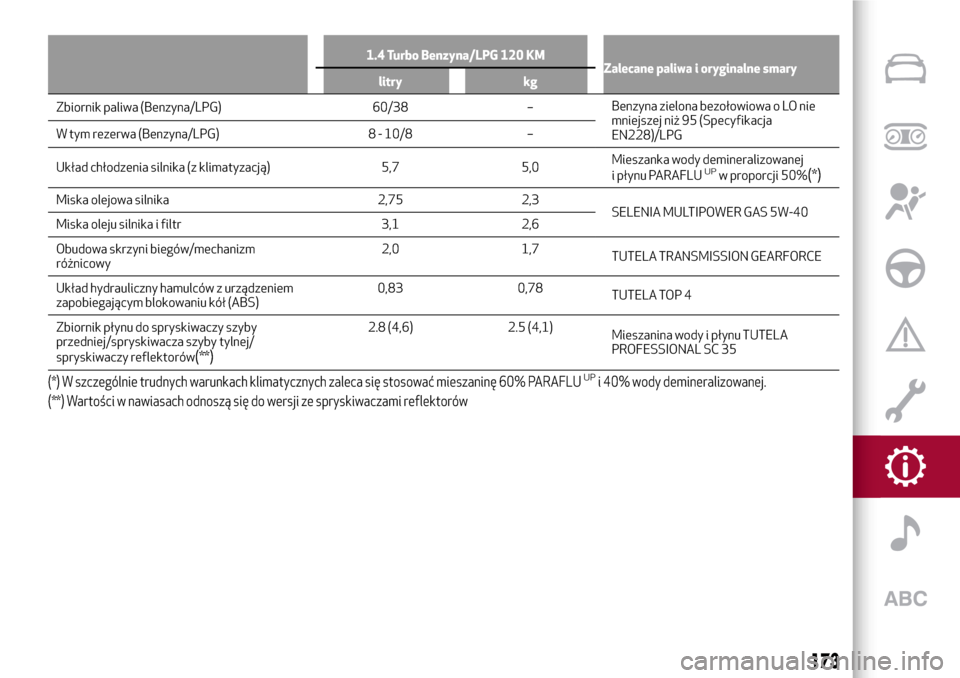

1.4 Turbo Benzyna/LPG 120 KM
Zalecane paliwa i oryginalne smary
litry kg
Zbiornik paliwa (Benzyna/LPG) 60/38 –Benzyna zielona bezołowiowa o LO nie
mniejszej niż 95 (Specyfikacja
EN228)/LPG W tym rezerwa (Benzyna/LPG) 8 - 10/8 –
Układ chłodzenia silnika (z klimatyzacją) 5,7 5,0Mieszanka wody demineralizowanej
i płynu PARAFLU
UPw proporcji 50%(*)
Miska olejowa silnika 2,75 2,3
SELENIA MULTIPOWER GAS 5W-40
Miska oleju silnika i filtr 3,1 2,6
Obudowa skrzyni biegów/mechanizm
różnicowy2,0 1,7
TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców z urządzeniem
zapobiegającym blokowaniu kół (ABS)0,83 0,78
TUTELA TOP 4
Zbiornik płynu do spryskiwaczy szyby
przedniej/spryskiwacza szyby tylnej/
spryskiwaczy reflektorów
(**)
2.8 (4,6) 2.5 (4,1)
Mieszanina wody i płynu TUTELA
PROFESSIONAL SC 35
(*) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
(**) Wartości w nawiasach odnoszą się do wersji ze spryskiwaczami reflektorów
173

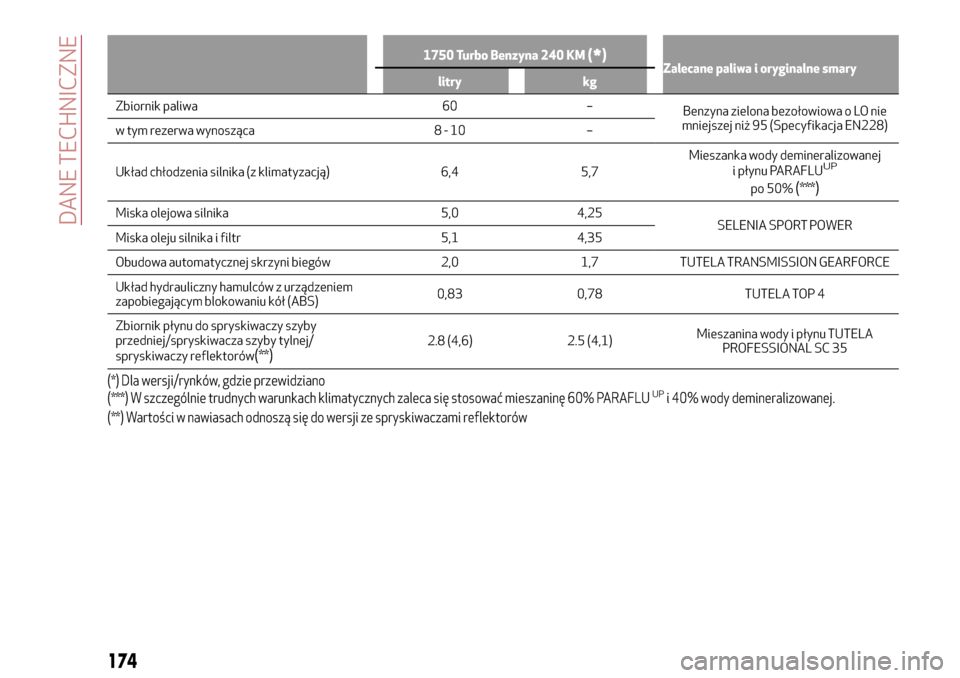

1750 Turbo Benzyna 240 KM(*)Zalecane paliwa i oryginalne smary
litry kg
Zbiornik paliwa 60 –
Benzyna zielona bezołowiowa o LO nie
mniejszej niż 95 (Specyfikacja EN228)
w tym rezerwa wynosząca 8 - 10 –
Układ chłodzenia silnika (z klimatyzacją) 6,4 5,7Mieszanka wody demineralizowanej
i płynu PARAFLU
UP
po 50%(***)
Miska olejowa silnika 5,0 4,25
SELENIA SPORT POWER
Miska oleju silnika i filtr 5,1 4,35
Obudowa automatycznej skrzyni biegów 2,0 1,7 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców z urządzeniem
zapobiegającym blokowaniu kół (ABS)0,83 0,78 TUTELA TOP 4
Zbiornik płynu do spryskiwaczy szyby
przedniej/spryskiwacza szyby tylnej/
spryskiwaczy reflektorów
(**)2.8 (4,6) 2.5 (4,1)Mieszanina wody i płynu TUTELA
PROFESSIONAL SC 35
(*) Dla wersji/rynków, gdzie przewidziano
(***) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
(**) Wartości w nawiasach odnoszą się do wersji ze spryskiwaczami reflektorów
174
DANE TECHNICZNE

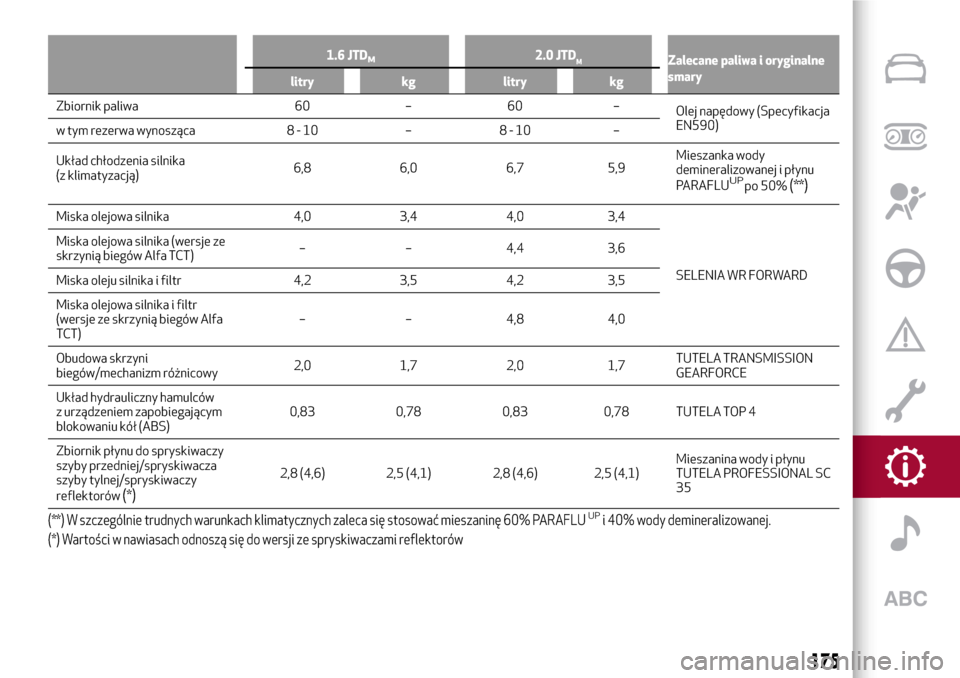

1.6 JTDM2.0 JTDMZalecane paliwa i oryginalne
smary
litry kg litry kg
Zbiornik paliwa 60 – 60 –
Olej napędowy (Specyfikacja
EN590)
w tym rezerwa wynosząca 8 - 10 – 8 - 10 –
Układ chłodzenia silnika
(z klimatyzacją)6,8 6,0 6,7 5,9Mieszanka wody
demineralizowanej i płynu
PARAFLU
UPpo 50%(**)
Miska olejowa silnika 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Miska olejowa silnika (wersje ze
skrzynią biegów Alfa TCT)– – 4,4 3,6
Miska oleju silnika i filtr 4,2 3,5 4,2 3,5
Miska olejowa silnika i filtr
(wersje ze skrzynią biegów Alfa
TCT)– – 4,8 4,0
Obudowa skrzyni
biegów/mechanizm różnicowy2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Układ hydrauliczny hamulców
z urządzeniem zapobiegającym
blokowaniu kół (ABS)0,83 0,78 0,83 0,78 TUTELA TOP 4
Zbiornik płynu do spryskiwaczy
szyby przedniej/spryskiwacza
szyby tylnej/spryskiwaczy
reflektorów
(*)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mieszanina wody i płynu
TUTELA PROFESSIONAL SC
35
(**) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
(*) Wartości w nawiasach odnoszą się do wersji ze spryskiwaczami reflektorów
175

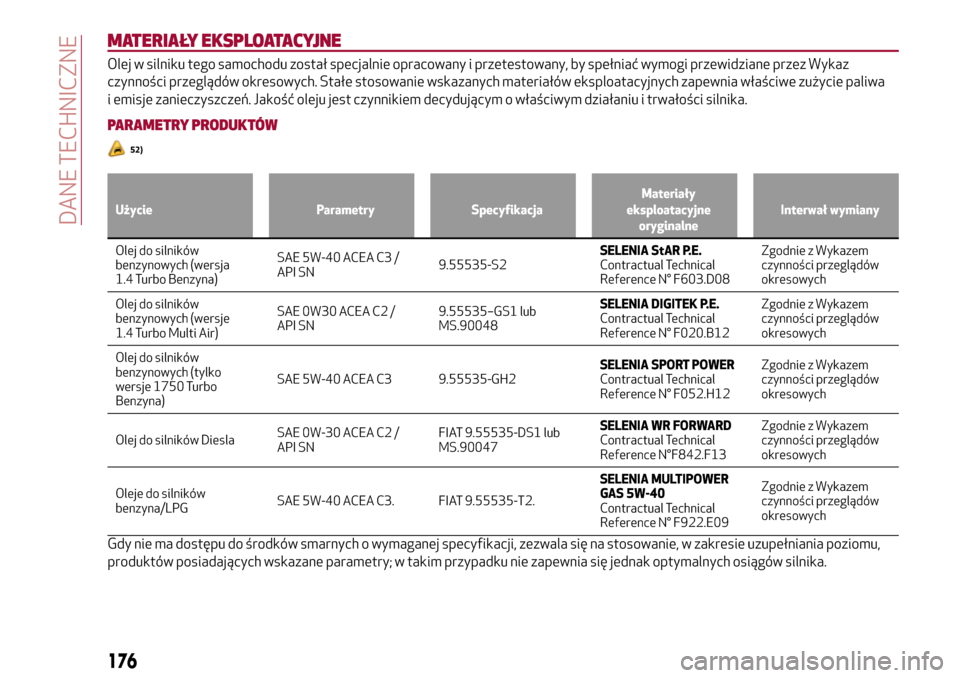

MATERIAŁY EKSPLOATACYJNE
Olej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane przez Wykaz
czynności przeglądów okresowych. Stałe stosowanie wskazanych materiałów eksploatacyjnych zapewnia właściwe zużycie paliwa
i emisje zanieczyszczeń. Jakość oleju jest czynnikiem decydującym o właściwym działaniu i trwałości silnika.
PARAMETRY PRODUKTÓW
52)
Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneInterwał wymiany
Olej do silników
benzynowych (wersja
1.4 Turbo Benzyna)SAE 5W-40 ACEA C3 /
API SN9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Zgodnie z Wykazem
czynności przeglądów
okresowych
Olej do silników
benzynowych (wersje
1.4 Turbo Multi Air)SAE 0W30 ACEA C2 /
API SN9.55535–GS1 lub
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Zgodnie z Wykazem
czynności przeglądów
okresowych
Olej do silników
benzynowych (tylko
wersje 1750 Turbo
Benzyna)SAE 5W-40 ACEA C3 9.55535-GH2SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Zgodnie z Wykazem
czynności przeglądów
okresowych
Olej do silników DieslaSAE 0W-30 ACEA C2 /
API SNFIAT 9.55535-DS1 lub
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13Zgodnie z Wykazem
czynności przeglądów
okresowych
Oleje do silników
benzyna/LPGSAE 5W-40 ACEA C3. FIAT 9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Zgodnie z Wykazem
czynności przeglądów
okresowych
Gdy nie ma dostępu do środków smarnych o wymaganej specyfikacji, zezwala się na stosowanie, w zakresie uzupełniania poziomu,
produktów posiadających wskazane parametry; w takim przypadku nie zapewnia się jednak optymalnych osiągów silnika.
176
DANE TECHNICZNE

Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneZastosowanie
Oleje i smary do układu
przeniesienia napęduOlej syntetyczny klasy
SAE 75W.9.55550-MZ6 lub
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechaniczne skrzynie
biegów i dyferencjały
mechaniczne
Smar z dodatkiem
dwusiarczku molibdenu,
do wysokich temperatur
użycia. Klasa konsystencji
NL.G.I. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Przeguby
homokinetyczne od
strony koła
Smar specyficzny do
przegubów
homokinetycznych
o niskim współczynniku
tarcia. Klasa konsystencji
NL.G.I. 0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Przeguby
homokinetyczne po
stronie mechanizmu
różnicowego
Olej do siłownika
elektrohydraulicznego
(wersje ze skrzynią
biegów Alfa TCT)Olej całkowicie
syntetyczny ze
specjalnym dodatkiem9.55550-SA1 lub
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Olej do siłownika
elektrohydraulicznego
Płyn hamulcowyPłyn syntetyczny do
układów hamulcowych
i sprzęgieł. Przekracza
specyfikacje FMVSS nr
116 DOT 4, ISO 4925,
SAE J1704.9.55597 lub MS.90039TUTELA TOP 4 lub TOP5
Contractual Technical
Reference N° F001.A93Hamulce hydrauliczne
i sterowanie hydrauliczne
sprzęgła
177

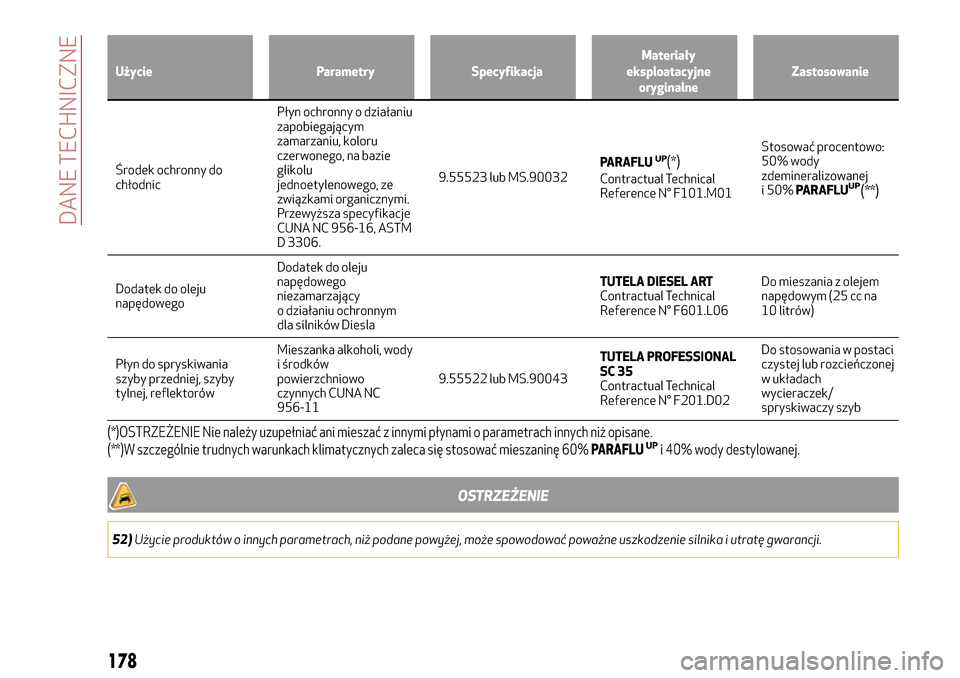

Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneZastosowanie
Środek ochronny do
chłodnicPłyn ochronny o działaniu
zapobiegającym
zamarzaniu, koloru
czerwonego, na bazie
glikolu
jednoetylenowego, ze
związkami organicznymi.
Przewyższa specyfikacje
CUNA NC 956-16, ASTM
D 3306.9.55523 lub MS.90032PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Stosować procentowo:
50% wody
zdemineralizowanej
i 50%PARAFLUUP(**)
Dodatek do oleju
napędowegoDodatek do oleju
napędowego
niezamarzający
o działaniu ochronnym
dla silników DieslaTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Do mieszania z olejem
napędowym (25 cc na
10 litrów)
Płyn do spryskiwania
szyby przedniej, szyby
tylnej, reflektorówMieszanka alkoholi, wody
i środków
powierzchniowo
czynnych CUNA NC
956-119.55522 lub MS.90043TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Do stosowania w postaci
czystej lub rozcieńczonej
w układach
wycieraczek/
spryskiwaczy szyb
(*)OSTRZEŻENIE Nie należy uzupełniać ani mieszać z innymi płynami o parametrach innych niż opisane.
(**)W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60%PARAFLUUPi 40% wody destylowanej.
OSTRZEŻENIE
52)Użycie produktów o innych parametrach, niż podane powyżej, może spowodować poważne uszkodzenie silnika i utratę gwarancji.
178
DANE TECHNICZNE
