Alfa Romeo GT 2005 Notice d'entretien (in French)

S’IL VOUS ARRIVE
– remplacer l’ampoule;
– remettre le porte lampe en le tournant
dans le sens contraire des aiguilles, en s’as-
surant de son blocage correct;
– remonter le transparent.CLIGNOTANTS LATERAUX
(fig. 30)
– Pousser avec la main le transparent dans
le sens contraire à la direction de marche de
la voiture, de façon à comprimer le ressort
de fixation (A). Dégager la partie antérieure
et sortir le groupe.
– Tourner dans le sens contraire des ai-
guilles le porte lampe (B) et le sortir du
transparent.
– Sortir l’ampoule montée par pression et
la remplacer.
– Remettre le porte lampe (B) dans le
transparent, puis positionner le groupe en
s’assurant du déclic de blocage du ressort
de fixation (A).
fig. 29
A0A0626b
fig. 30
A0A0166b
CLIGNOTANTS AVANT
(fig. 28-29)
Pour remplacer l’ampoule, procéder com-
me suit:
– en se servant du tournevis fourni, sor-
tir le groupe transparent en agissant sur les
deux agrafes métalliques, comme indiqué
en figure;
– tourner le porte lampe (A) dans le sens
des aiguilles et le sortir;
– sortir l’ampoule (B) en la poussant lé-
gèrement et en la tournant dans le sens
contraire des aiguilles;
fig. 28
A0A0625b
229

S’IL VOUS ARRIVE
230
FEUX ARRIERE DE RECUL
ET BROUILLARD
(fig. 31-32)
Le feu de recul et le feu de brouillard ar-
rière se trouvent à l’intérieur du groupe op-
tique arrière fixé au pare-chocs arrière; ils se
trouvent respectivement l’un à droite et
l’autre à gauche de la voiture selon le sens
de marche.
Pour remplacer l’ampoule, procéder com-
me suit:
– de la partie inférieure du pare-chocs
(fig. 31) agir sur le porte lampe (A-fig
32) en le tournant dans le sens contraire
des aiguilles et l’enlever. Faire très attention
au pot d’échappement qui peut être enco-
re chaud: danger de brûlures;

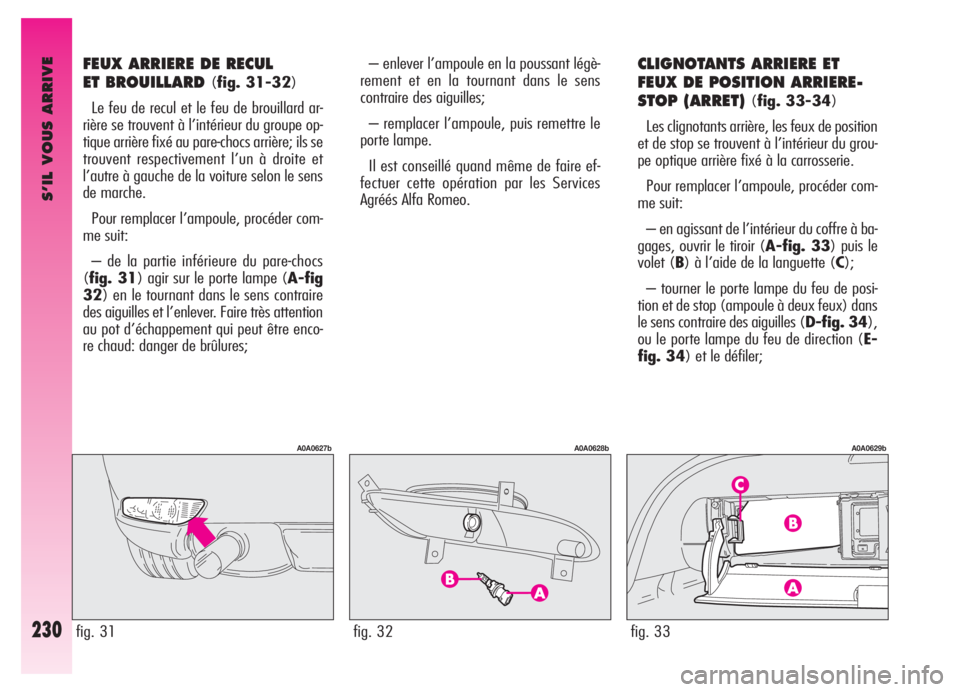

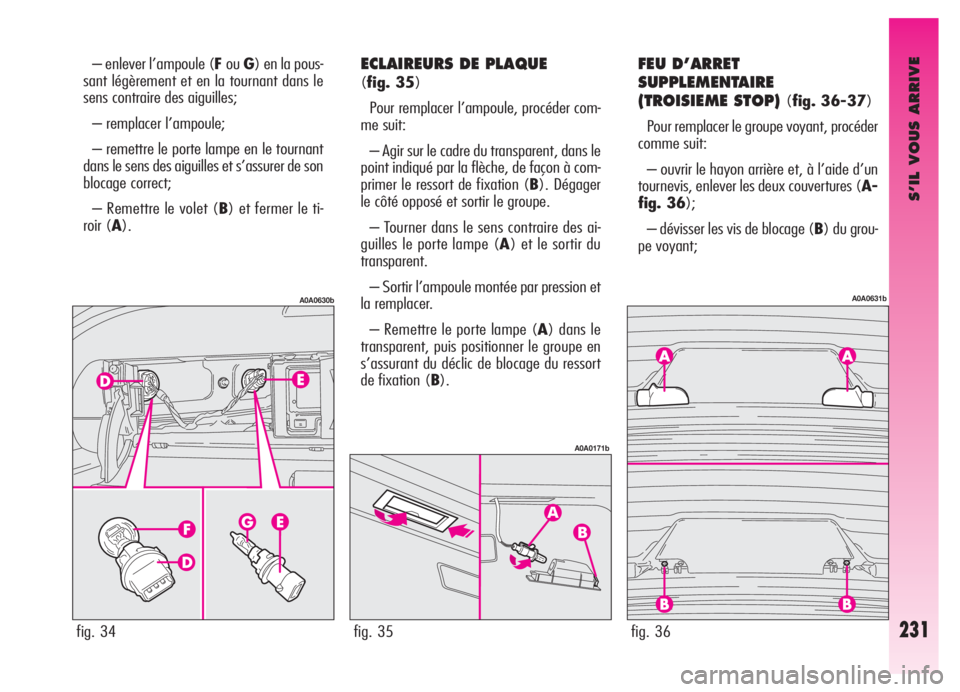

fig. 31
A0A0627b
fig. 33
A0A0629b
– enlever l’ampoule en la poussant légè-
rement et en la tournant dans le sens
contraire des aiguilles;
– remplacer l’ampoule, puis remettre le
porte lampe.
Il est conseillé quand même de faire ef-
fectuer cette opération par les Services
Agréés Alfa Romeo.CLIGNOTANTS ARRIERE ET
FEUX DE POSITION ARRIERE-
STOP (ARRET)
(fig. 33-34)
Les clignotants arrière, les feux de position
et de stop se trouvent à l’intérieur du grou-
pe optique arrière fixé à la carrosserie.
Pour remplacer l’ampoule, procéder com-
me suit:
– en agissant de l’intérieur du coffre à ba-
gages, ouvrir le tiroir (A-fig. 33) puis le
volet (B) à l’aide de la languette (C);
– tourner le porte lampe du feu de posi-
tion et de stop (ampoule à deux feux) dans
le sens contraire des aiguilles (D-fig. 34),
ou le porte lampe du feu de direction (E-
fig. 34) et le défiler;
fig. 32
A0A0628b

S’IL VOUS ARRIVE
ECLAIREURS DE PLAQUE
(fig. 35)
Pour remplacer l’ampoule, procéder com-
me suit:
– Agir sur le cadre du transparent, dans le
point indiqué par la flèche, de façon à com-
primer le ressort de fixation (B). Dégager
le côté opposé et sortir le groupe.
– Tourner dans le sens contraire des ai-
guilles le porte lampe (A) et le sortir du
transparent.
– Sortir l’ampoule montée par pression et
la remplacer.
– Remettre le porte lampe (A) dans le
transparent, puis positionner le groupe en
s’assurant du déclic de blocage du ressort
de fixation (B).
FEU D’ARRET
SUPPLEMENTAIRE
(TROISIEME STOP)
(fig. 36-37)
Pour remplacer le groupe voyant, procéder
comme suit:
– ouvrir le hayon arrière et, à l’aide d’un
tournevis, enlever les deux couvertures (A-
fig. 36);
– dévisser les vis de blocage (B) du grou-
pe voyant;
fig. 35
A0A0171b
fig. 36
A0A0631b
A0A0630b
– enlever l’ampoule (FouG) en la pous-
sant légèrement et en la tournant dans le
sens contraire des aiguilles;
– remplacer l’ampoule;
– remettre le porte lampe en le tournant
dans le sens des aiguilles et s’assurer de son
blocage correct;
– Remettre le volet (B) et fermer le ti-
roir (A).
231fig. 34

S’IL VOUS ARRIVE
232
– débrancher le connecteur (C-fig. 37),
enlever le groupe voyant (D) et le rempla-
cer par un nouveau groupe;
– remonter le tout sur le hayon arrière en
agissant dans le sens inverse par rapport à
ce qui a été décrit.

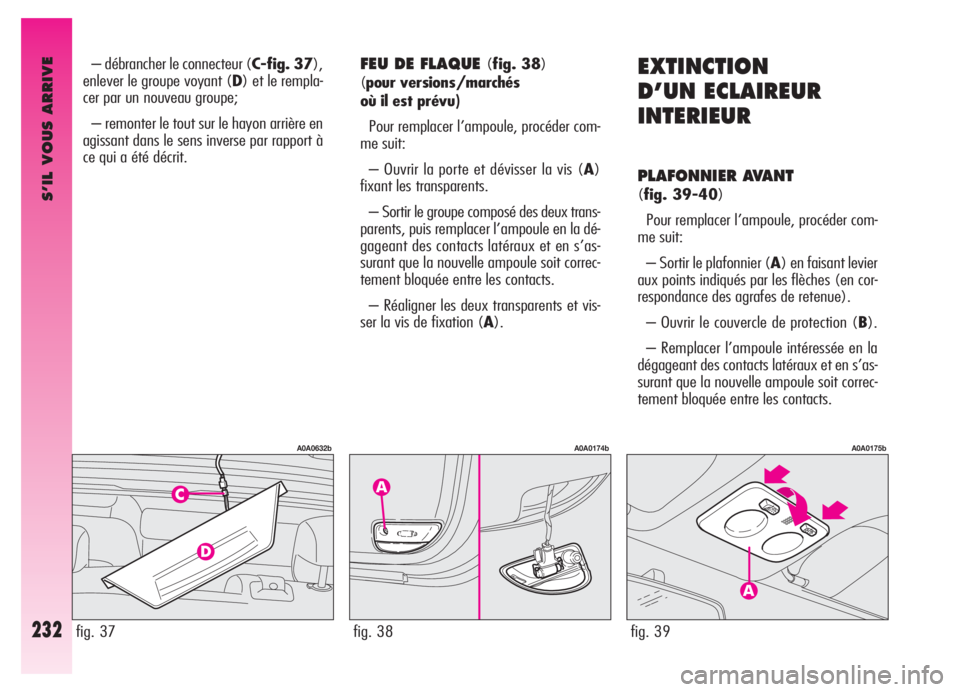

fig. 37
A0A0632b
fig. 39
A0A0175b
FEU DE FLAQUE (fig. 38)
(pour versions/marchés
où il est prévu)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la porte et dévisser la vis (A)
fixant les transparents.
– Sortir le groupe composé des deux trans-
parents, puis remplacer l’ampoule en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit correc-
tement bloquée entre les contacts.
– Réaligner les deux transparents et vis-
ser la vis de fixation (A).
EXTINCTION
D’UN ECLAIREUR
INTERIEUR
PLAFONNIER AVANT
(fig. 39-40)
Pour remplacer l’ampoule, procéder com-
me suit:
– Sortir le plafonnier (A) en faisant levier
aux points indiqués par les flèches (en cor-
respondance des agrafes de retenue).
– Ouvrir le couvercle de protection (B).
– Remplacer l’ampoule intéressée en la
dégageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit correc-
tement bloquée entre les contacts.
fig. 38
A0A0174b

S’IL VOUS ARRIVE
PLAFONNIER ARRIERE
(fig. 41-42)
Pour remplacer l’ampoule, procéder com-
me suit:
– Sortir le plafonnier (A) en faisant levier
au point indiqué par la flèche.
– Remplacer l’ampoule intéressée en la
dégageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit correc-
tement bloquée entre les contacts.– Remonter le plafonnier en introduisant
d’abord le côté avec le connecteur et en ap-
puyant ensuite sur l’autre côté jusqu’à per-
cevoir le déclic d’accrochage de l’agrafe de
retenue (B).
fig. 41
A0A0177b
fig. 42
A0A0178b
– Refermer le couvercle de protection (B).
– Remonter le plafonnier en exerçant une
légère pression en correspondance des
agrafes de retenue, jusqu’à percevoir le dé-
clic d’accrochage.
fig. 40
A0A0176b
233

S’IL VOUS ARRIVE
234
PLAFONNIER DU MIROIR
DE COURTOISIE
(fig. 43-44)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la couverture (A) du miroir.
– Sortir le transparent (B) en faisant le-
vier au point indiqué par la flèche.
– Soulever délicatement le porte lampe
(C) de son siège, sortir l’ampoule montée
par pression et la remplacer.– Repositionner correctement le porte lam-
pe (C) dans son siège.
– Remonter le transparent (B) en le pla-
çant dans sa position correcte d’abord d’un
côté et puis en appuyant sur l’autre côté jus-
qu’à percevoir le déclic de blocage.

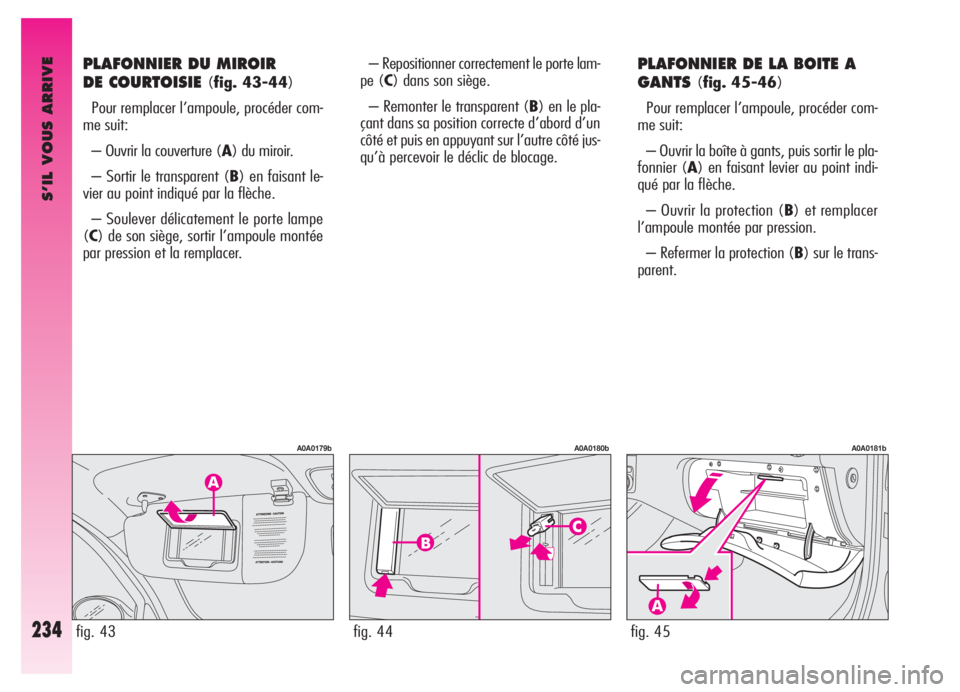

fig. 43
A0A0179b
fig. 44
A0A0180b
PLAFONNIER DE LA BOITE A
GANTS
(fig. 45-46)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la boîte à gants, puis sortir le pla-
fonnier (A) en faisant levier au point indi-
qué par la flèche.
– Ouvrir la protection (B) et remplacer
l’ampoule montée par pression.
– Refermer la protection (B) sur le trans-
parent.
fig. 45
A0A0181b

S’IL VOUS ARRIVE
PLAFONNIER DU COFFRE A
BAGAGES
(fig. 47-48)
Pour remplacer l’ampoule, procéder com-
me suit:
– ouvrir le hayon du coffre à bagages;
– sortir le plafonnier (A-fig. 47) en fai-
sant levier au point indiqué; – Remonter l’éclaireur en le plaçant dans
sa position correcte d’abord d’un côté et puis
en appuyant sur l’autre côté jusqu’à perce-
voir le déclic de blocage.– remplacer l’ampoule (B-fig. 48) en
la dégageant des contacts latéraux et en
s’assurant que la nouvelle ampoule soit cor-
rectement bloquée entre les contacts;
– remonter le plafonnier en le plaçant dans
sa position correcte d’abord d’un côté et puis
en appuyant sur l’autre côté jusqu’à perce-
voir le déclic de blocage (C).

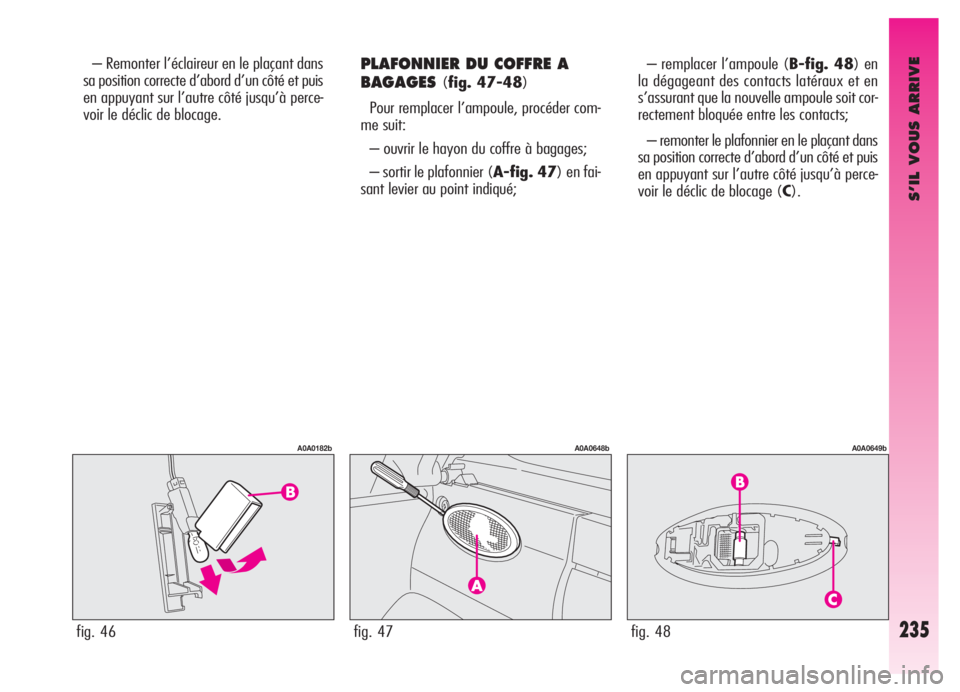

fig. 46
A0A0182b
fig. 47
A0A0648b
fig. 48
A0A0649b
235

S’IL VOUS ARRIVE
236
GRILLAGE D’UN FUSIBLE
GENERALITES
Le fusible est un élément de protection
de l’équipement électrique: il intervient
(c’est-à-dire il se grille) essentiellement en
cas d’avarie ou d’intervention impropre sur
l’équipement.
Lorsqu’un dispositif ne fonctionne pas, il
faut donc vérifier l’efficacité du fusible de
protection correspondant. L’élément conduc-
teur (A-fig. 49) ne doit pas être coupé.
Sinon, il faut remplacer le fusible grillé par
un autre ayant le même ampérage (même
couleur).(B) - Fusible efficace
(C) - Fusible avec élément conducteur cou-
pé.
Sortir le fusible grillé en se servant de la pin-
cette fournie (D), placée dans le boîtier por-
te-fusibles.
fig. 49
A0A0185b
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel de récupération. Utiliser
toujours un fusible efficace de la
même couleur.
Ne jamais remplacer un
fusible par un autre ayant
un ampérage supérieur;
DANGER D’INCENDIE.
Si un fusible général de
protection (MAXI-FUSE ou
MEGA-FUSE) intervient, ne
procéder à aucune réparation, mais
s’adresser à un Service Agréé Al-
fa Romeo.
Avant de remplacer un fu-
sible, s’assurer d’avoir
sorti la clé de contact du
contacteur et d’avoir éteint et/ou
débranché tous les dispositifs élec-
triques.
Si le fusible devait encore
griller, s’adresser à un Ser-
vice Agréé Alfa Romeo.

S’IL VOUS ARRIVE
Pour repérer le fusible de protection,
consulter le tableau récapitulatif des fusibles
aux pages suivantes, se rapporter aux illus-
trations suivantes fig. 52,fig. 53et54. Les fusibles de Alfa GTsont groupés
dans trois boîtiers, placés respectivement sur
la planche de bord, sur le pôle positif de la
batterie et à côté de la batterie elle-même.
Pour accéder aux fusibles dans la centra-
le sur la planche de bord, il faut dévisser
les deux dispositifs de retenue (A-fig. 50)
et enlever le revêtement de protection (B).
Pour accéder aux fusibles dans la centra-
le sur le pôle de batterie, il faut enlever le
couvercle de protection en appuyant sur les
ailettes d’ouverture correspondantes (côté
avant).
Pour accéder aux fusibles dans la centra-
le à côté de la batterie, il faut décrocher les
ressorts extérieurs de retenue (A-fig. 51)
et enlever le couvercle de protection (B).
fig. 50
A0A0186b
fig. 51
A0A0187b

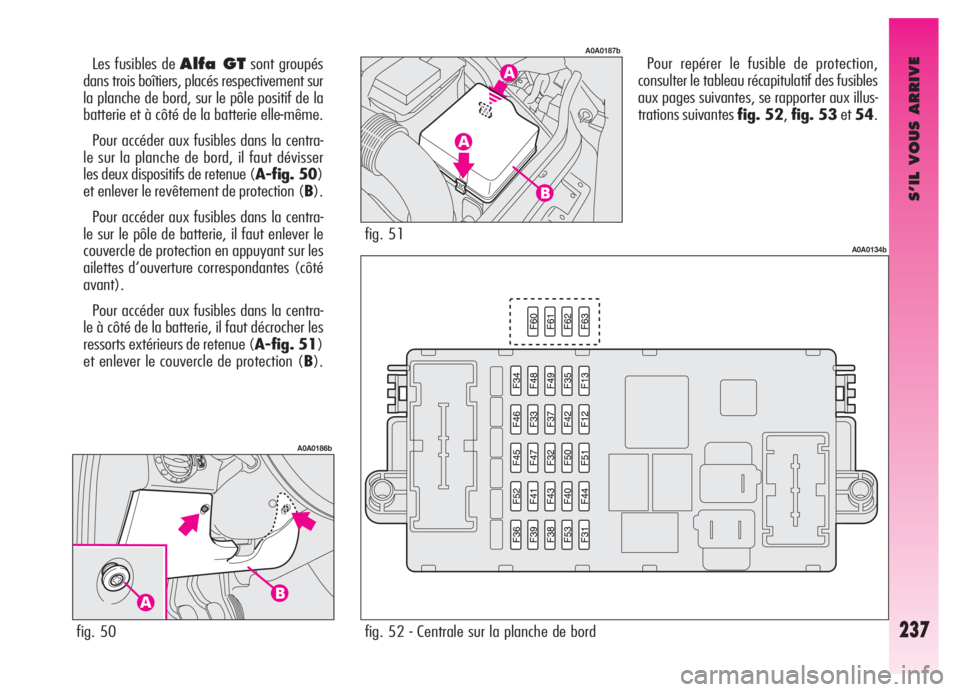

fig. 52 - Centrale sur la planche de bord
A0A0134b
237

S’IL VOUS ARRIVE
238

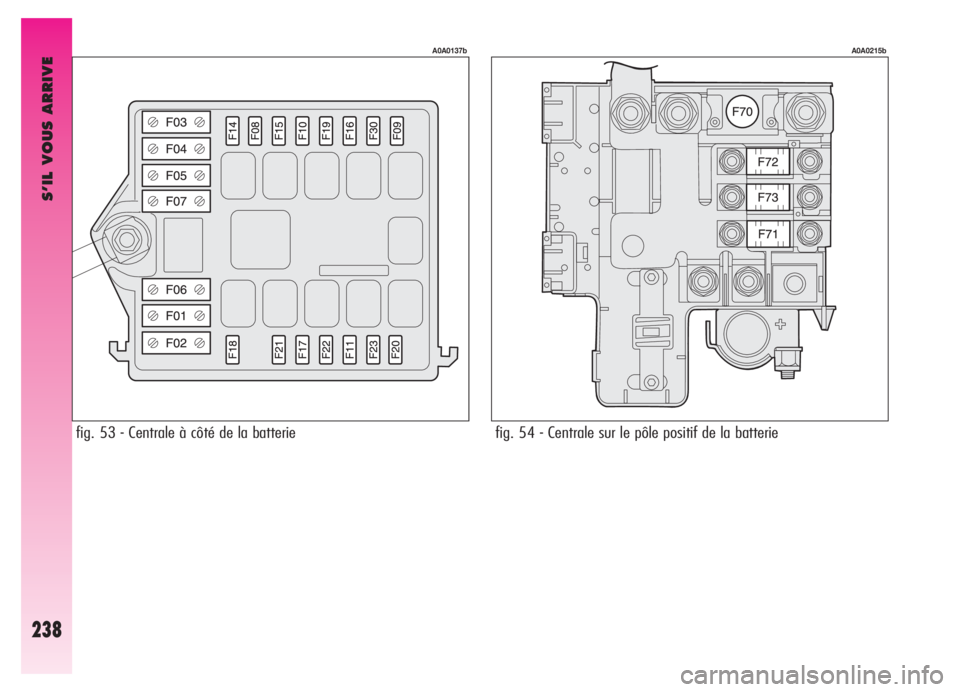

fig. 53 - Centrale à côté de la batterie
A0A0137b
fig. 54 - Centrale sur le pôle positif de la batterie
A0A0215b
