Alfa Romeo GT 2007 Notice d'entretien (in French)
Manufacturer: ALFA ROMEO, Model Year: 2007, Model line: GT, Model: Alfa Romeo GT 2007Pages: 267, PDF Size: 5.37 MB
Page 61 of 267

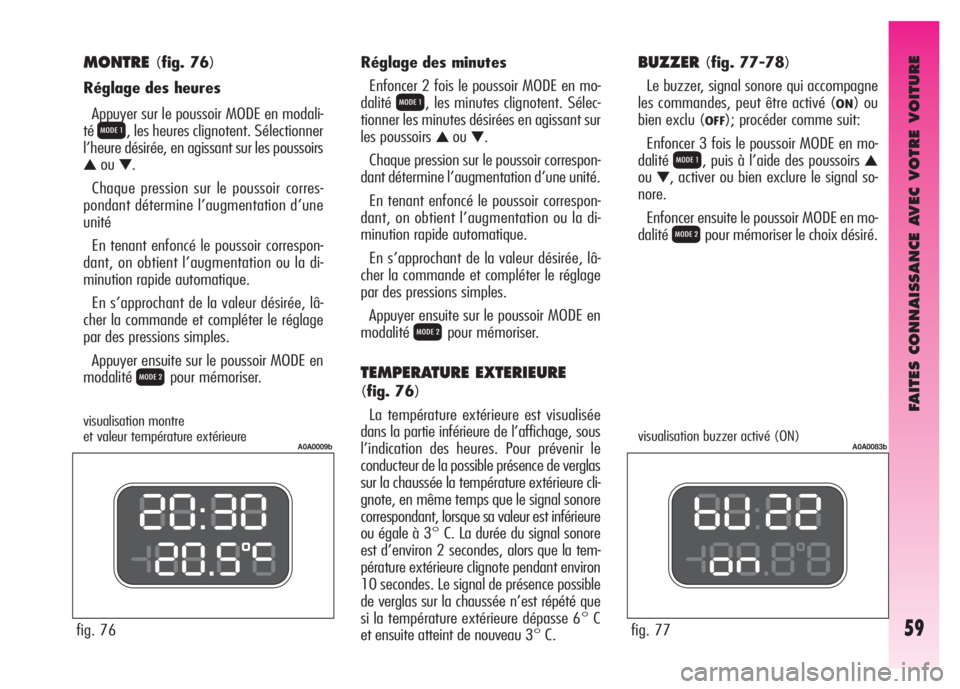

FAITES CONNAISSANCE AVEC VOTRE VOITURE
59
MONTRE(fig. 76)
Réglage des heures
Appuyer sur le poussoir MODE en modali-
té
Q, les heures clignotent. Sélectionner
l’heure désirée, en agissant sur les poussoirs
▲ou▼.
Chaque pression sur le poussoir corres-
pondant détermine l’augmentation d’une
unité
En tenant enfoncé le poussoir correspon-
dant, on obtient l’augmentation ou la di-
minution rapide automatique.
En s’approchant de la valeur désirée, lâ-
cher la commande et compléter le réglage
par des pressions simples.
Appuyer ensuite sur le poussoir MODE en
modalité
Rpour mémoriser.
fig. 76Réglage des minutes
Enfoncer 2 fois le poussoir MODE en mo-
dalité
Q, les minutes clignotent. Sélec-
tionner les minutes désirées en agissant sur
les poussoirs
▲ou▼.
Chaque pression sur le poussoir correspon-
dant détermine l’augmentation d’une unité.
En tenant enfoncé le poussoir correspon-
dant, on obtient l’augmentation ou la di-
minution rapide automatique.
En s’approchant de la valeur désirée, lâ-
cher la commande et compléter le réglage
par des pressions simples.
Appuyer ensuite sur le poussoir MODE en
modalité
Rpour mémoriser.
TEMPERATURE EXTERIEURE
(fig. 76)
La température extérieure est visualisée
dans la partie inférieure de l’affichage, sous
l’indication des heures. Pour prévenir le
conducteur de la possible présence de verglas
sur la chaussée la température extérieure cli-
gnote, en même temps que le signal sonore
correspondant, lorsque sa valeur est inférieure
ou égale à 3° C. La durée du signal sonore
est d’environ 2 secondes, alors que la tem-
pérature extérieure clignote pendant environ
10 secondes. Le signal de présence possible
de verglas sur la chaussée n’est répété que
si la température extérieure dépasse 6° C
et ensuite atteint de nouveau 3° C.
A0A0009b
fig. 77
A0A0083b
BUZZER(fig. 77-78)
Le buzzer, signal sonore qui accompagne
les commandes, peut être activé (
ON) ou
bien exclu (
OFF); procéder comme suit:
Enfoncer 3 fois le poussoir MODE en mo-
dalité
Q, puis à l’aide des poussoirs ▲
ou▼, activer ou bien exclure le signal so-
nore.
Enfoncer ensuite le poussoir MODE en mo-
dalité
Rpour mémoriser le choix désiré.
visualisation montre
et valeur température extérieure visualisation buzzer activé (ON)
Page 62 of 267

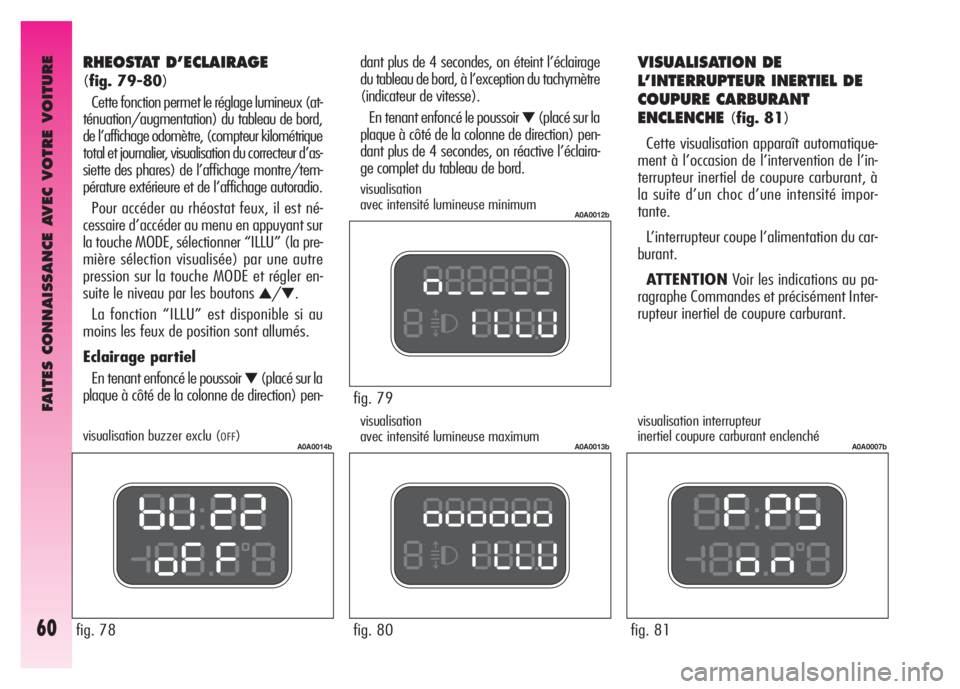

FAITES CONNAISSANCE AVEC VOTRE VOITURE
60
fig. 79
A0A0012b
fig. 80
A0A0013b
fig. 81
A0A0007b
dant plus de 4 secondes, on éteint l’éclairage
du tableau de bord, à l’exception du tachymètre
(indicateur de vitesse).
En tenant enfoncé le poussoir
▼(placé sur la
plaque à côté de la colonne de direction) pen-
dant plus de 4 secondes, on réactive l’éclaira-
ge complet du tableau de bord.
VISUALISATION DE
L’INTERRUPTEUR INERTIEL DE
COUPURE CARBURANT
ENCLENCHE
(fig. 81)
Cette visualisation apparaît automatique-
ment à l’occasion de l’intervention de l’in-
terrupteur inertiel de coupure carburant, à
la suite d’un choc d’une intensité impor-
tante.
L’interrupteur coupe l’alimentation du car-
burant.
ATTENTIONVoir les indications au pa-
ragraphe Commandes et précisément Inter-
rupteur inertiel de coupure carburant.
visualisation
avec intensité lumineuse maximumvisualisation interrupteur
inertiel coupure carburant enclenché
fig. 78
A0A0014b
RHEOSTAT D’ECLAIRAGE
(fig. 79-80)
Cette fonction permet le réglage lumineux (at-
ténuation/augmentation) du tableau de bord,
de l’affichage odomètre, (compteur kilométrique
total et journalier, visualisation du correcteur d’as-
siette des phares) de l’affichage montre/tem-
pérature extérieure et de l’affichage autoradio.
Pour accéder au rhéostat feux, il est né-
cessaire d’accéder au menu en appuyant sur
la touche MODE, sélectionner “ILLU” (la pre-
mière sélection visualisée) par une autre
pression sur la touche MODE et régler en-
suite le niveau par les boutons
▲/▼.
La fonction “ILLU” est disponible si au
moins les feux de position sont allumés.
Eclairage partiel
En tenant enfoncé le poussoir
▼(placé sur la
plaque à côté de la colonne de direction) pen-
visualisation
avec intensité lumineuse minimum
visualisation buzzer exclu (
OFF)
Page 63 of 267

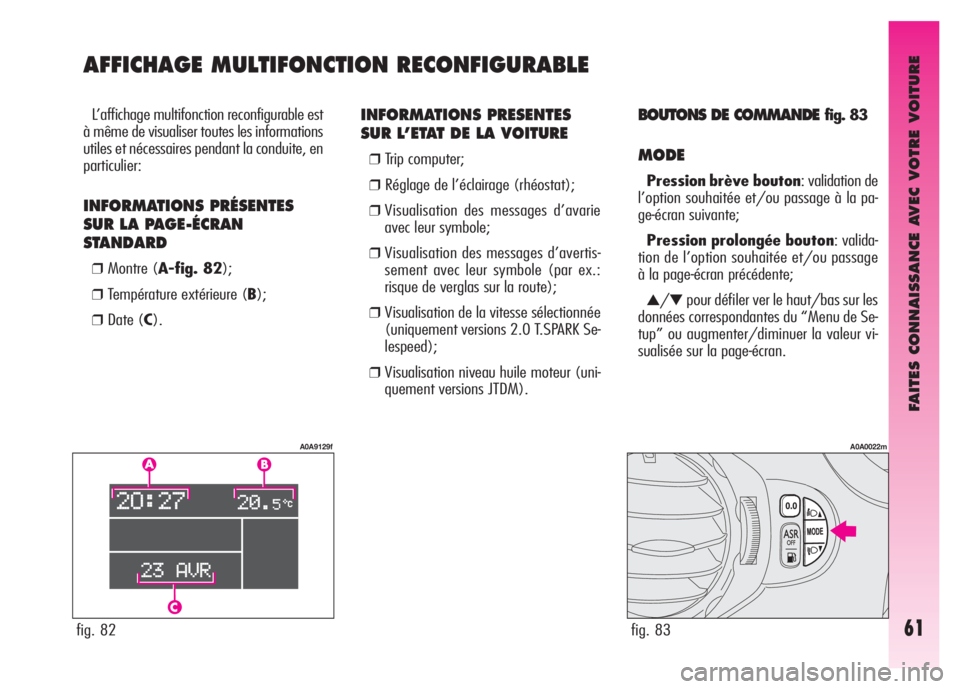

FAITES CONNAISSANCE AVEC VOTRE VOITURE
61fig. 82
A0A9129f
fig. 83
A0A0022m
INFORMATIONS PRESENTES
SUR L’ETAT DE LA VOITURE
❒Trip computer;
❒Réglage de l’éclairage (rhéostat);
❒Visualisation des messages d’avarie
avec leur symbole;
❒Visualisation des messages d’avertis-
sement avec leur symbole (par ex.:
risque de verglas sur la route);
❒Visualisation de la vitesse sélectionnée
(uniquement versions 2.0 T.SPARK Se-
lespeed);
❒Visualisation niveau huile moteur (uni-
quement versions JTDM).
BOUTONS DE COMMANDEfig. 83
MODE
Pression brève bouton: validation de
l’option souhaitée et/ou passage à la pa-
ge-écran suivante;
Pression prolongée bouton: valida-
tion de l’option souhaitée et/ou passage
à la page-écran précédente;
▲/▼pour défiler ver le haut/bas sur les
données correspondantes du “Menu de Se-
tup” ou augmenter/diminuer la valeur vi-
sualisée sur la page-écran. L’affichage multifonction reconfigurable est
à même de visualiser toutes les informations
utiles et nécessaires pendant la conduite, en
particulier:
INFORMATIONS PRÉSENTES
SUR LA PAGE-ÉCRAN
STANDARD
❒Montre (A-fig. 82);
❒Température extérieure (B);
❒Date (C).
AFFICHAGE MULTIFONCTION RECONFIGURABLE
Page 64 of 267
FAITES CONNAISSANCE AVEC VOTRE VOITURE
62

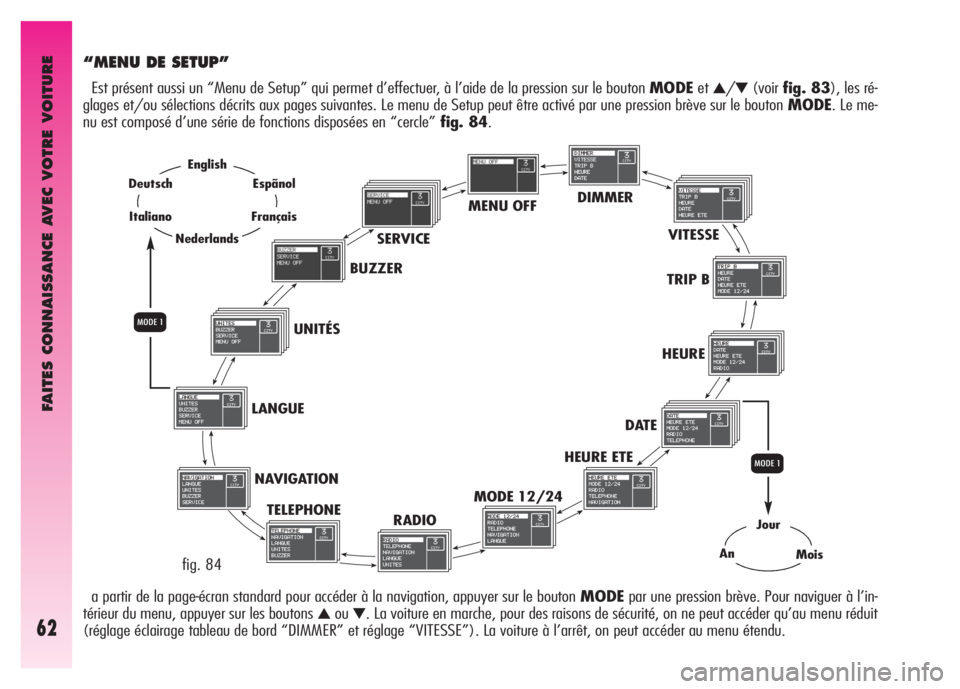

“MENU DE SETUP”
Est présent aussi un “Menu de Setup” qui permet d’effectuer, à l’aide de la pression sur le bouton MODEet▲/▼(voirfig. 83), les ré-
glages et/ou sélections décrits aux pages suivantes. Le menu de Setup peut être activé par une pression brève sur le bouton MODE. Le me-
nu est composé d’une série de fonctions disposées en “cercle” fig. 84.
MENU OFFDIMMER
VITESSE
TRIP B
HEURE
DATE
HEURE ETE
MODE 12/24
RADIO TELEPHONE NAVIGATION LANGUEUNITÉSBUZZERSERVICE
Jour
AnMois
Q
English
Nederlands
Espãnol
Français
Deutsch
Italiano
Q
a partir de la page-écran standard pour accéder à la navigation, appuyer sur le bouton MODEpar une pression brève. Pour naviguer à l’in-
térieur du menu, appuyer sur les boutons
▲ou▼. La voiture en marche, pour des raisons de sécurité, on ne peut accéder qu’au menu réduit
(réglage éclairage tableau de bord “DIMMER” et réglage “VITESSE”). La voiture à l’arrêt, on peut accéder au menu étendu.fig. 84
Page 65 of 267

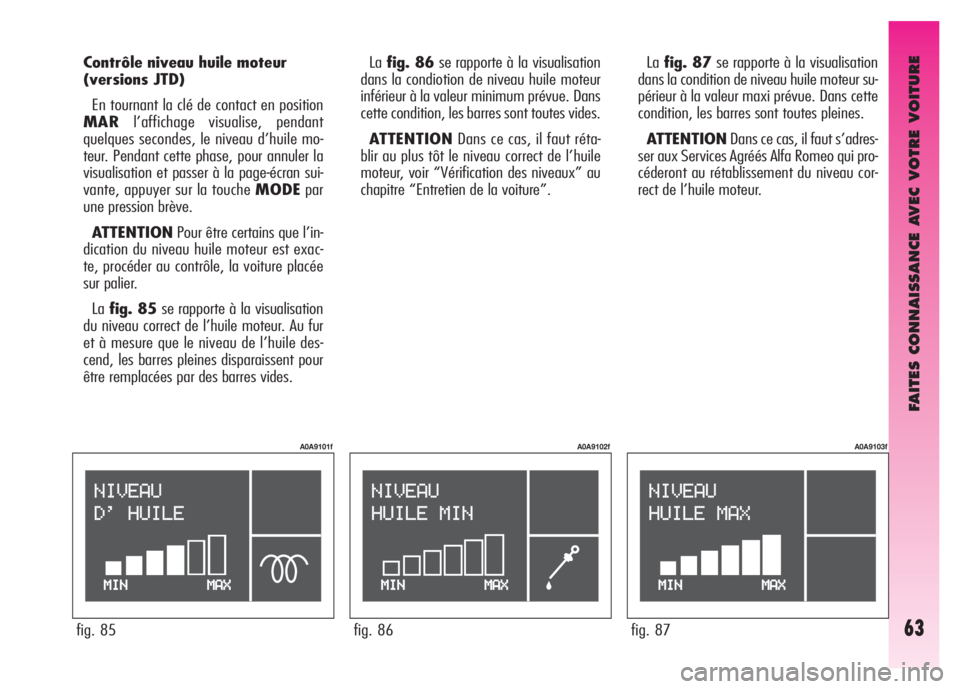

FAITES CONNAISSANCE AVEC VOTRE VOITURE
63
Contrôle niveau huile moteur
(versions JTD)
En tournant la clé de contact en position
MARl’affichage visualise, pendant
quelques secondes, le niveau d’huile mo-
teur. Pendant cette phase, pour annuler la
visualisation et passer à la page-écran sui-
vante, appuyer sur la touche MODEpar
une pression brève.
ATTENTIONPour être certains que l’in-
dication du niveau huile moteur est exac-
te, procéder au contrôle, la voiture placée
sur palier.
Lafig. 85se rapporte à la visualisation
du niveau correct de l’huile moteur. Au fur
et à mesure que le niveau de l’huile des-
cend, les barres pleines disparaissent pour
être remplacées par des barres vides.
fig. 85
A0A9101f
fig. 86
A0A9102f
fig. 87
A0A9103f
Lafig. 86se rapporte à la visualisation
dans la condiotion de niveau huile moteur
inférieur à la valeur minimum prévue. Dans
cette condition, les barres sont toutes vides.
ATTENTIONDans ce cas, il faut réta-
blir au plus tôt le niveau correct de l’huile
moteur, voir “Vérification des niveaux” au
chapitre “Entretien de la voiture”.Lafig. 87se rapporte à la visualisation
dans la condition de niveau huile moteur su-
périeur à la valeur maxi prévue. Dans cette
condition, les barres sont toutes pleines.
ATTENTIONDans ce cas, il faut s’adres-
ser aux Services Agréés Alfa Romeo qui pro-
céderont au rétablissement du niveau cor-
rect de l’huile moteur.
Page 66 of 267

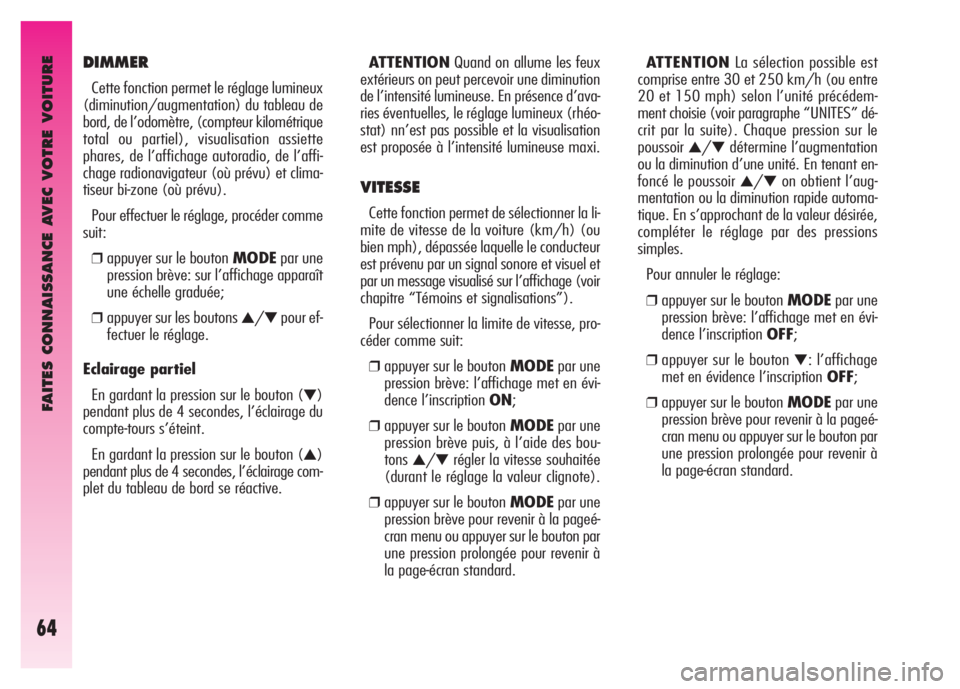

FAITES CONNAISSANCE AVEC VOTRE VOITURE
64
ATTENTIONQuand on allume les feux
extérieurs on peut percevoir une diminution
de l’intensité lumineuse. En présence d’ava-
ries éventuelles, le réglage lumineux (rhéo-
stat) nn’est pas possible et la visualisation
est proposée à l’intensité lumineuse maxi.
VITESSE
Cette fonction permet de sélectionner la li-
mite de vitesse de la voiture (km/h) (ou
bien mph), dépassée laquelle le conducteur
est prévenu par un signal sonore et visuel et
par un message visualisé sur l’affichage (voir
chapitre “Témoins et signalisations”).
Pour sélectionner la limite de vitesse, pro-
céder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription ON;
❒appuyer sur le bouton MODEpar une
pression brève puis, à l’aide des bou-
tons
▲/▼régler la vitesse souhaitée
(durant le réglage la valeur clignote).
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.ATTENTIONLa sélection possible est
comprise entre 30 et 250 km/h (ou entre
20 et 150 mph) selon l’unité précédem-
ment choisie (voir paragraphe “UNITES” dé-
crit par la suite). Chaque pression sur le
poussoir
▲/▼détermine l’augmentation
ou la diminution d’une unité. En tenant en-
foncé le poussoir
▲/▼on obtient l’aug-
mentation ou la diminution rapide automa-
tique. En s’approchant de la valeur désirée,
compléter le réglage par des pressions
simples.
Pour annuler le réglage:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription OFF;
❒appuyer sur le bouton ▼: l’affichage
met en évidence l’inscription OFF;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
DIMMER
Cette fonction permet le réglage lumineux
(diminution/augmentation) du tableau de
bord, de l’odomètre, (compteur kilométrique
total ou partiel), visualisation assiette
phares, de l’affichage autoradio, de l’affi-
chage radionavigateur (où prévu) et clima-
tiseur bi-zone (où prévu).
Pour effectuer le réglage, procéder comme
suit:
❒appuyer sur le bouton MODEpar une
pression brève: sur l’affichage apparaît
une échelle graduée;
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage.
Eclairage partiel
En gardant la pression sur le bouton (
▼)
pendant plus de 4 secondes, l’éclairage du
compte-tours s’éteint.
En gardant la pression sur le bouton (
▲)
pendant plus de 4 secondes, l’éclairage com-
plet du tableau de bord se réactive.
Page 67 of 267
FAITES CONNAISSANCE AVEC VOTRE VOITURE
65

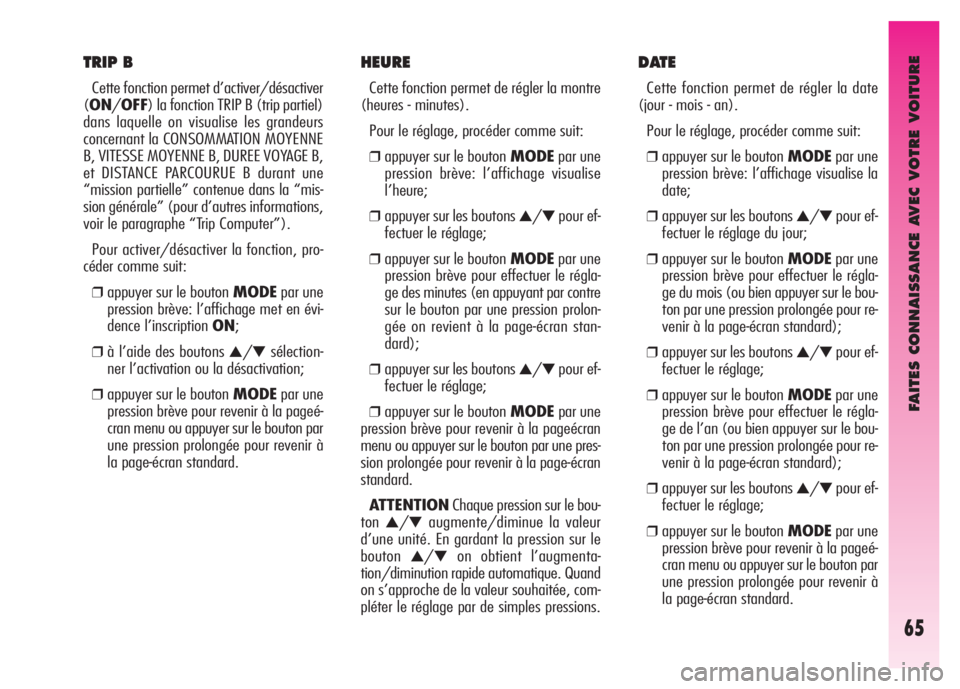

HEURE
Cette fonction permet de régler la montre
(heures - minutes).
Pour le réglage, procéder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage visualise
l’heure;
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage;
❒appuyer sur le bouton MODEpar une
pression brève pour effectuer le régla-
ge des minutes (en appuyant par contre
sur le bouton par une pression prolon-
gée on revient à la page-écran stan-
dard);
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageécran
menu ou appuyer sur le bouton par une pres-
sion prolongée pour revenir à la page-écran
standard.
ATTENTIONChaque pression sur le bou-
ton
▲/▼augmente/diminue la valeur
d’une unité. En gardant la pression sur le
bouton
▲/▼on obtient l’augmenta-
tion/diminution rapide automatique. Quand
on s’approche de la valeur souhaitée, com-
pléter le réglage par de simples pressions.
DATE
Cette fonction permet de régler la date
(jour - mois - an).
Pour le réglage, procéder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage visualise la
date;
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage du jour;
❒appuyer sur le bouton MODEpar une
pression brève pour effectuer le régla-
ge du mois (ou bien appuyer sur le bou-
ton par une pression prolongée pour re-
venir à la page-écran standard);
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage;
❒appuyer sur le bouton MODEpar une
pression brève pour effectuer le régla-
ge de l’an (ou bien appuyer sur le bou-
ton par une pression prolongée pour re-
venir à la page-écran standard);
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
TRIP B
Cette fonction permet d’activer/désactiver
(ON/OFF) la fonction TRIP B (trip partiel)
dans laquelle on visualise les grandeurs
concernant la CONSOMMATION MOYENNE
B, VITESSE MOYENNE B, DUREE VOYAGE B,
et DISTANCE PARCOURUE B durant une
“mission partielle” contenue dans la “mis-
sion générale” (pour d’autres informations,
voir le paragraphe “Trip Computer”).
Pour activer/désactiver la fonction, pro-
céder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription ON;
❒à l’aide des boutons ▲/▼sélection-
ner l’activation ou la désactivation;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
Page 68 of 267

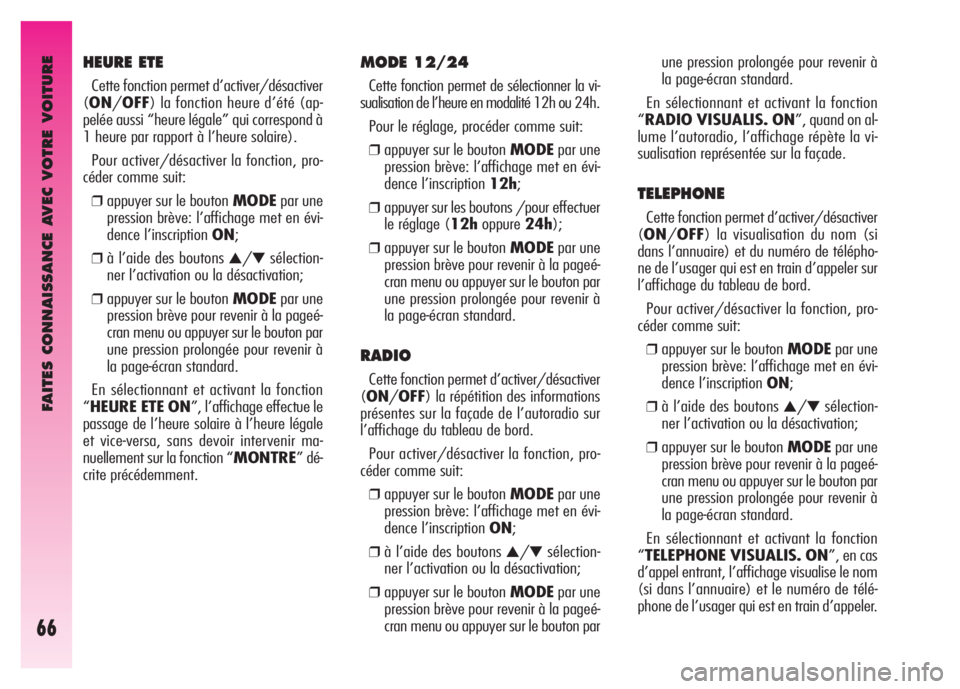

FAITES CONNAISSANCE AVEC VOTRE VOITURE
66
MODE 12/24
Cette fonction permet de sélectionner la vi-
sualisation de l’heure en modalité 12h ou 24h.
Pour le réglage, procéder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription 12h;
❒appuyer sur les boutons /pour effectuer
le réglage (12hoppure24h);
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
RADIO
Cette fonction permet d’activer/désactiver
(ON/OFF) la répétition des informations
présentes sur la façade de l’autoradio sur
l’affichage du tableau de bord.
Pour activer/désactiver la fonction, pro-
céder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription ON;
❒à l’aide des boutons ▲/▼sélection-
ner l’activation ou la désactivation;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton parune pression prolongée pour revenir à
la page-écran standard.
En sélectionnant et activant la fonction
“RADIO VISUALIS. ON”, quand on al-
lume l’autoradio, l’affichage répète la vi-
sualisation représentée sur la façade.
TELEPHONE
Cette fonction permet d’activer/désactiver
(ON/OFF) la visualisation du nom (si
dans l’annuaire) et du numéro de télépho-
ne de l’usager qui est en train d’appeler sur
l’affichage du tableau de bord.
Pour activer/désactiver la fonction, pro-
céder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription ON;
❒à l’aide des boutons ▲/▼sélection-
ner l’activation ou la désactivation;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
En sélectionnant et activant la fonction
“TELEPHONE VISUALIS. ON”, en cas
d’appel entrant, l’affichage visualise le nom
(si dans l’annuaire) et le numéro de télé-
phone de l’usager qui est en train d’appeler.
HEURE ETE
Cette fonction permet d’activer/désactiver
(ON/OFF) la fonction heure d’été (ap-
pelée aussi “heure légale” qui correspond à
1 heure par rapport à l’heure solaire).
Pour activer/désactiver la fonction, pro-
céder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription ON;
❒à l’aide des boutons ▲/▼sélection-
ner l’activation ou la désactivation;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
En sélectionnant et activant la fonction
“HEURE ETE ON”, l’affichage effectue le
passage de l’heure solaire à l’heure légale
et vice-versa, sans devoir intervenir ma-
nuellement sur la fonction “MONTRE” dé-
crite précédemment.
Page 69 of 267

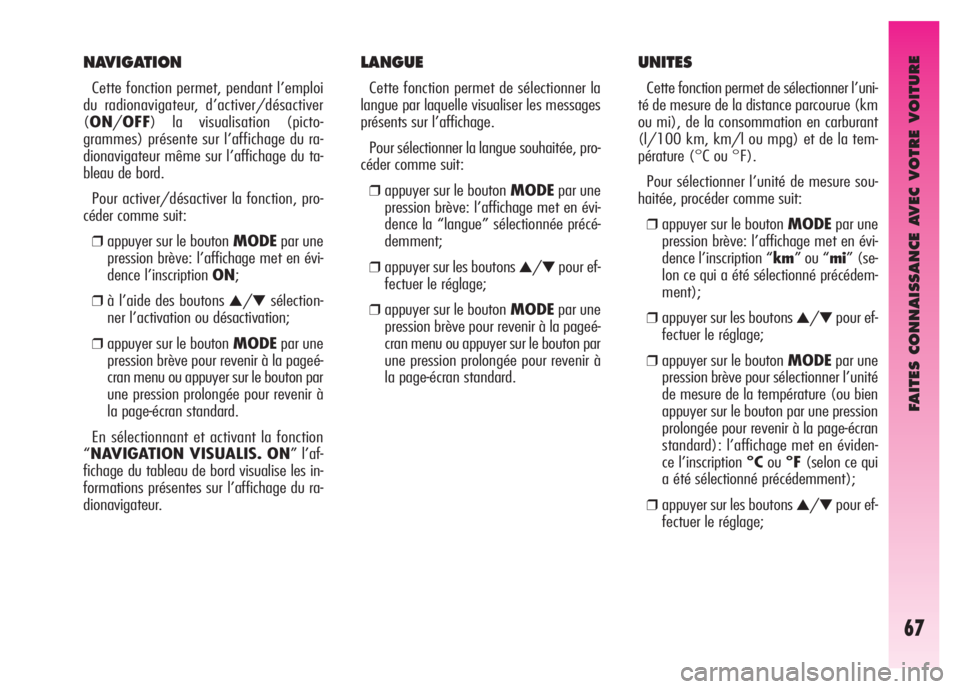

FAITES CONNAISSANCE AVEC VOTRE VOITURE
67
LANGUE
Cette fonction permet de sélectionner la
langue par laquelle visualiser les messages
présents sur l’affichage.
Pour sélectionner la langue souhaitée, pro-
céder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence la “langue” sélectionnée précé-
demment;
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
UNITES
Cette fonction permet de sélectionner l’uni-
té de mesure de la distance parcourue (km
ou mi), de la consommation en carburant
(l/100 km, km/l ou mpg) et de la tem-
pérature (°C ou °F).
Pour sélectionner l’unité de mesure sou-
haitée, procéder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription “km” ou “mi” (se-
lon ce qui a été sélectionné précédem-
ment);
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage;
❒appuyer sur le bouton MODEpar une
pression brève pour sélectionner l’unité
de mesure de la température (ou bien
appuyer sur le bouton par une pression
prolongée pour revenir à la page-écran
standard): l’affichage met en éviden-
ce l’inscription °Cou°F(selon ce qui
a été sélectionné précédemment);
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage;
NAVIGATION
Cette fonction permet, pendant l’emploi
du radionavigateur, d’activer/désactiver
(ON/OFF) la visualisation (picto-
grammes) présente sur l’affichage du ra-
dionavigateur même sur l’affichage du ta-
bleau de bord.
Pour activer/désactiver la fonction, pro-
céder comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence l’inscription ON;
❒à l’aide des boutons ▲/▼sélection-
ner l’activation ou désactivation;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
En sélectionnant et activant la fonction
“NAVIGATION VISUALIS. ON” l’af-
fichage du tableau de bord visualise les in-
formations présentes sur l’affichage du ra-
dionavigateur.
Page 70 of 267

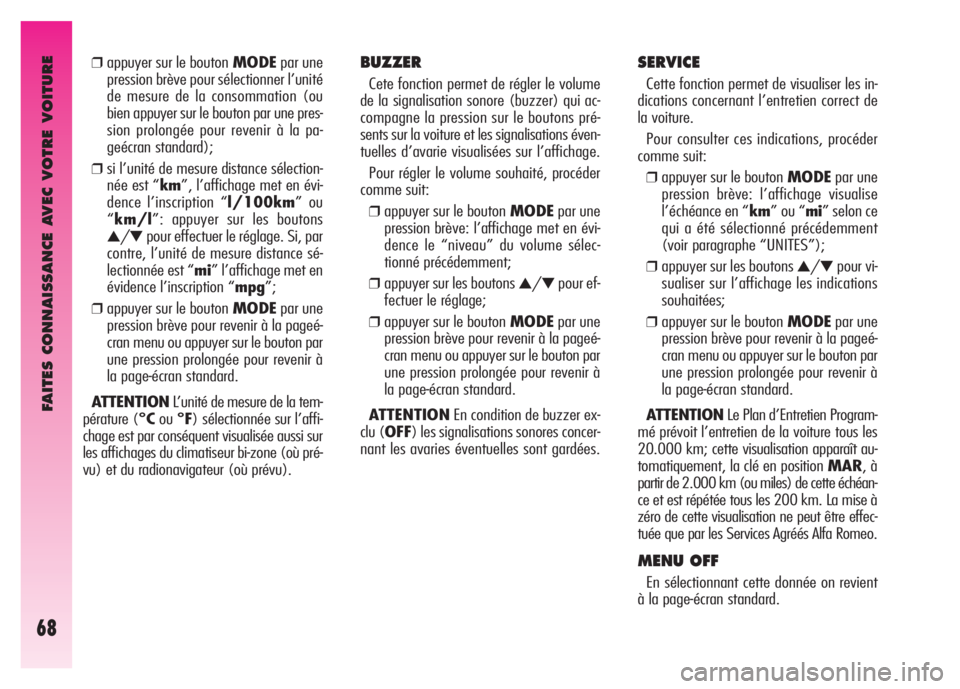

FAITES CONNAISSANCE AVEC VOTRE VOITURE
68
BUZZER
Cete fonction permet de régler le volume
de la signalisation sonore (buzzer) qui ac-
compagne la pression sur le boutons pré-
sents sur la voiture et les signalisations éven-
tuelles d’avarie visualisées sur l’affichage.
Pour régler le volume souhaité, procéder
comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage met en évi-
dence le “niveau” du volume sélec-
tionné précédemment;
❒appuyer sur les boutons ▲/▼pour ef-
fectuer le réglage;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
ATTENTIONEn condition de buzzer ex-
clu (OFF) les signalisations sonores concer-
nant les avaries éventuelles sont gardées.
SERVICE
Cette fonction permet de visualiser les in-
dications concernant l’entretien correct de
la voiture.
Pour consulter ces indications, procéder
comme suit:
❒appuyer sur le bouton MODEpar une
pression brève: l’affichage visualise
l’échéance en “km” ou “mi” selon ce
qui a été sélectionné précédemment
(voir paragraphe “UNITES”);
❒appuyer sur les boutons ▲/▼pour vi-
sualiser sur l’affichage les indications
souhaitées;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
ATTENTIONLe Plan d’Entretien Program-
mé prévoit l’entretien de la voiture tous les
20.000 km; cette visualisation apparaît au-
tomatiquement, la clé en position MAR, à
partir de 2.000 km (ou miles) de cette échéan-
ce et est répétée tous les 200 km. La mise à
zéro de cette visualisation ne peut être effec-
tuée que par les Services Agréés Alfa Romeo.
MENU OFF
En sélectionnant cette donnée on revient
à la page-écran standard.
❒appuyer sur le bouton MODEpar une
pression brève pour sélectionner l’unité
de mesure de la consommation (ou
bien appuyer sur le bouton par une pres-
sion prolongée pour revenir à la pa-
geécran standard);
❒si l’unité de mesure distance sélection-
née est “km”, l’affichage met en évi-
dence l’inscription “l/100km” ou
“km/l”: appuyer sur les boutons
▲/▼pour effectuer le réglage. Si, par
contre, l’unité de mesure distance sé-
lectionnée est “mi” l’affichage met en
évidence l’inscription “mpg”;
❒appuyer sur le bouton MODEpar une
pression brève pour revenir à la pageé-
cran menu ou appuyer sur le bouton par
une pression prolongée pour revenir à
la page-écran standard.
ATTENTIONL’unité de mesure de la tem-
pérature (°Cou°F) sélectionnée sur l’affi-
chage est par conséquent visualisée aussi sur
les affichages du climatiseur bi-zone (où pré-
vu) et du radionavigateur (où prévu).
