EM EMERGÊNCIA
199

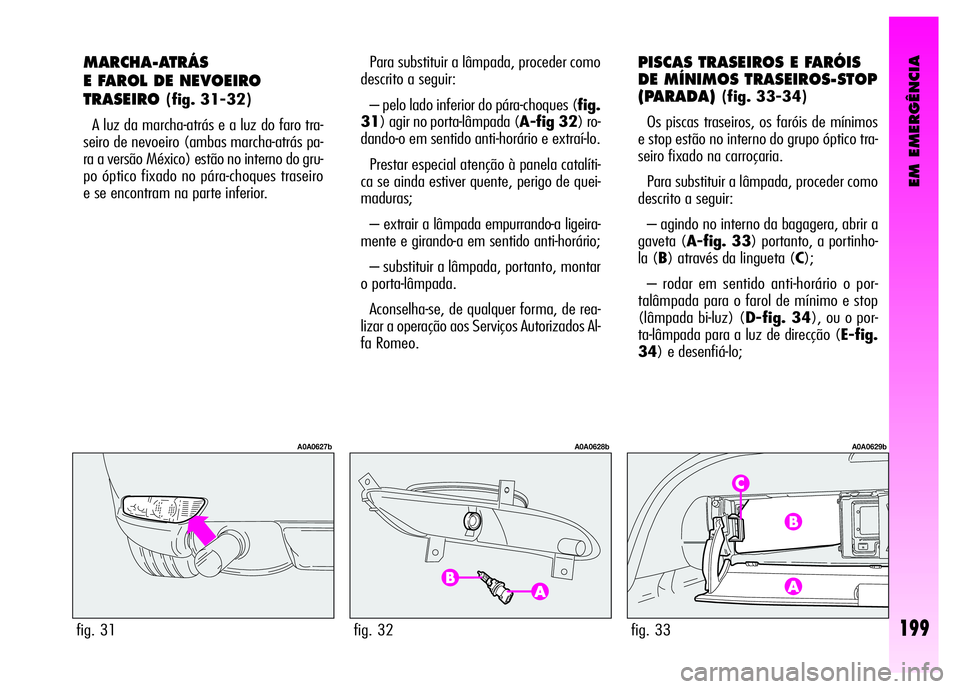

MARCHA-ATRÁS
E FAROL DE NEVOEIRO
TRASEIRO
(fig. 31-32)
A luz da marcha-atrás e a luz do faro tra-
seiro de nevoeiro (ambas marcha-atrás pa-
ra a versão México) estão no interno do gru-
po óptico fixado no pára-choques traseiro
e se encontram na parte inferior.
fig. 31
A0A0627b
fig. 33
A0A0629b
Para substituir a lâmpada, proceder como
descrito a seguir:
– pelo lado inferior do pára-choques (fig.
31) agir no porta-lâmpada (A-fig 32) ro-
dando-o em sentido anti-horário e extraí-lo.
Prestar especial atenção à panela catalíti-
ca se ainda estiver quente, perigo de quei-
maduras;
– extrair a lâmpada empurrando-a ligeira-
mente e girando-a em sentido anti-horário;
– substituir a lâmpada, portanto, montar
o porta-lâmpada.
Aconselha-se, de qualquer forma, de rea-
lizar a operação aos Serviços Autorizados Al-
fa Romeo. PISCAS TRASEIROS E FARÓIS
DE MÍNIMOS TRASEIROS-STOP
(PARADA)
(fig. 33-34)
Os piscas traseiros, os faróis de mínimos
e stop estão no interno do grupo óptico tra-
seiro fixado na carroçaria.
Para substituir a lâmpada, proceder como
descrito a seguir:
– agindo no interno da bagagera, abrir a
gaveta (A-fig. 33) portanto, a portinho-
la (B) através da lingueta (C);
– rodar em sentido anti-horário o por-
talâmpada para o farol de mínimo e stop
(lâmpada bi-luz) (D-fig. 34), ou o por-
ta-lâmpada para a luz de direcção (E-fig.
34) e desenfiá-lo;
fig. 32
A0A0628b

EM EMERGÊNCIA
200

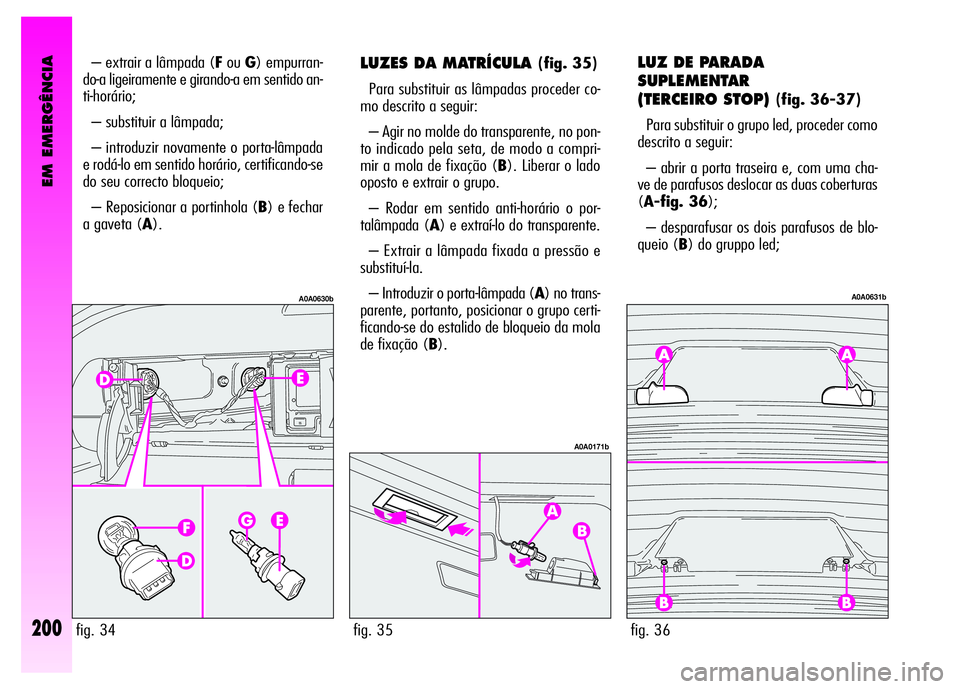

LUZES DA MATRÍCULA (fig. 35)
Para substituir as lâmpadas proceder co-
mo descrito a seguir:
– Agir no molde do transparente, no pon-
to indicado pela seta, de modo a compri-
mir a mola de fixação (B). Liberar o lado
oposto e extrair o grupo.
– Rodar em sentido anti-horário o por-
talâmpada (A) e extraí-lo do transparente.
– Extrair a lâmpada fixada a pressão e
substituí-la.
– Introduzir o porta-lâmpada (A) no trans-
parente, portanto, posicionar o grupo certi-
ficando-se do estalido de bloqueio da mola
de fixação (B).LUZ DE PARADA
SUPLEMENTAR
(TERCEIRO STOP)
(fig. 36-37)
Para substituir o grupo led, proceder como
descrito a seguir:
– abrir a porta traseira e, com uma cha-
ve de parafusos deslocar as duas coberturas
(A-fig. 36);
– desparafusar os dois parafusos de blo-
queio (B) do gruppo led;
fig. 35
A0A0171b
fig. 36
A0A0631b
A0A0630b
– extrair a lâmpada (FouG) empurran-
do-a ligeiramente e girando-a em sentido an-
ti-horário;
– substituir a lâmpada;
– introduzir novamente o porta-lâmpada
e rodá-lo em sentido horário, certificando-se
do seu correcto bloqueio;
– Reposicionar a portinhola (B) e fechar
a gaveta (A).
fig. 34

EM EMERGÊNCIA
201
– remover o conector (C-fig. 37) des-
locar o grupo led (D) e substituí-lo com um
novo grupo;
– montar tudo na porta operando em sen-
tido inverso de quanto descrito.
fig. 37
A0A0632b
fig. 39
A0A0175b
LUZES DO BOLSO DA PORTA
(fig. 38)
(para as versões/mercados onde
previsto)
Para substituir a lâmpada proceder como
descrito a seguir:
– Abrir a porta e desparafusar o parafuso
(A) de fixação dos transparentes.
– Extrair o grupo composto dos dois trans-
parentes, portanto, proceder com a substi-
tuição da lâmpada liberando-a dos contac-
tos laterais certificando-se que a nova lâm-
pada resulte correctamente bloqueada en-
tre os próprios contactos.
– Alinear os dois transparentes e apara-
fusar o parafuso de fixação (A).SE APAGAR
UMA LUZ INTERNA
PLAFONIER DIANTEIRO
(fig. 39-40)
Para substituir as lâmpadas proceder co-
mo descrito a seguir:
– Extrair o plafonier (A) forçando nos pon-
tos indicados pelas setas (em corres-
pondência das linguetas de retenção).
– Abrir a tampa de protecção (B).
– Substituir a lâmpada interessada des-
vinculando-a dos contactos laterais certifi-
cando-se que a nova lâmpada esteja co-
rrectamente bloqueada entre os próprios
contactos.
fig. 38
A0A0174b

EM EMERGÊNCIA
202

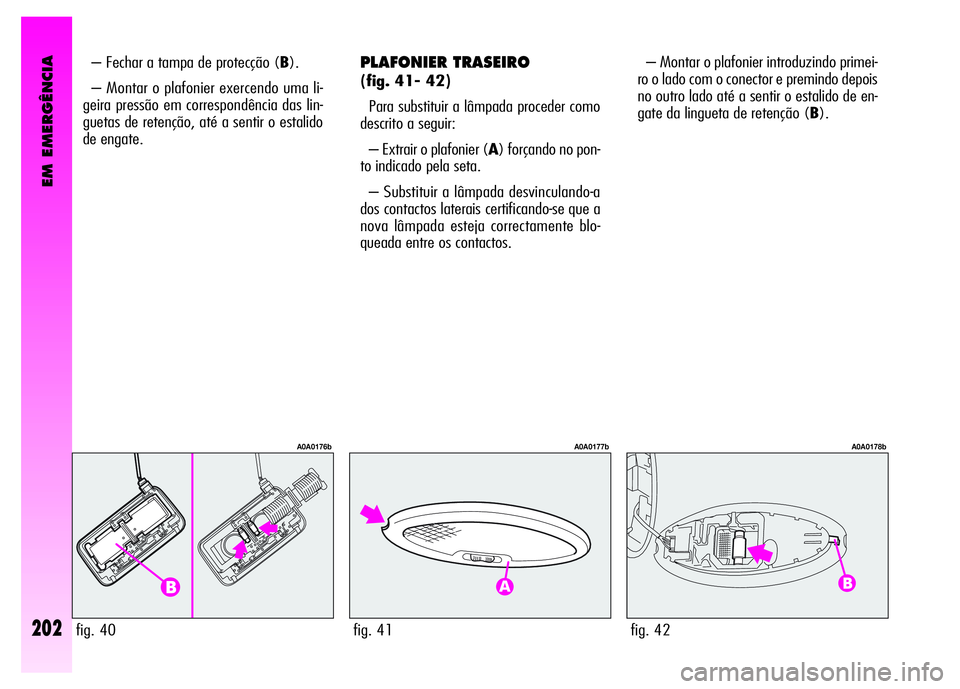

PLAFONIER TRASEIRO
(fig. 41- 42)
Para substituir a lâmpada proceder como
descrito a seguir:
– Extrair o plafonier (A) forçando no pon-
to indicado pela seta.
– Substituir a lâmpada desvinculando-a
dos contactos laterais certificando-se que a
nova lâmpada esteja correctamente blo-
queada entre os contactos. – Montar o plafonier introduzindo primei-
ro o lado com o conector e premindo depois
no outro lado até a sentir o estalido de en-
gate da lingueta de retenção (B).
fig. 41
A0A0177b
fig. 42
A0A0178b
– Fechar a tampa de protecção (B).
– Montar o plafonier exercendo uma li-
geira pressão em correspondência das lin-
guetas de retenção, até a sentir o estalido
de engate.
fig. 40
A0A0176b

EM EMERGÊNCIA
203

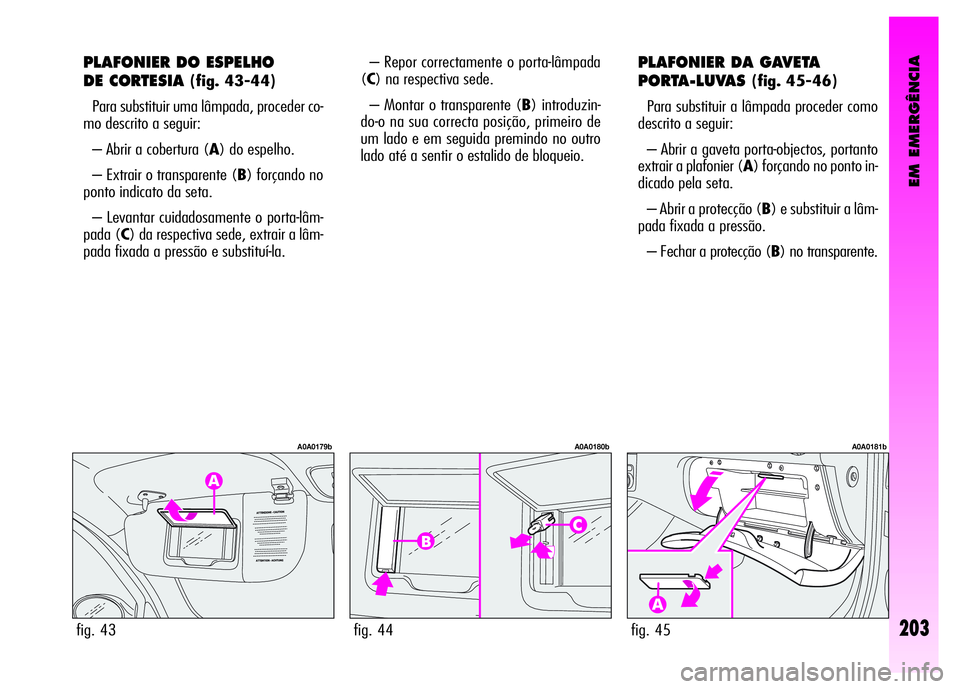

PLAFONIER DO ESPELHO
DE CORTESIA
(fig. 43-44)
Para substituir uma lâmpada, proceder co-
mo descrito a seguir:
– Abrir a cobertura (A) do espelho.
– Extrair o transparente (B) forçando no
ponto indicato da seta.
– Levantar cuidadosamente o porta-lâm-
pada (C) da respectiva sede, extrair a lâm-
pada fixada a pressão e substituí-la. – Repor correctamente o porta-lâmpada
(C) na respectiva sede.
– Montar o transparente (B) introduzin-
do-o na sua correcta posição, primeiro de
um lado e em seguida premindo no outro
lado até a sentir o estalido de bloqueio.
fig. 43
A0A0179b
fig. 44
A0A0180b
PLAFONIER DA GAVETA
PORTA-LUVAS
(fig. 45-46)
Para substituir a lâmpada proceder como
descrito a seguir:
– Abrir a gaveta porta-objectos, portanto
extrair a plafonier (A) forçando no ponto in-
dicado pela seta.
– Abrir a protecção (B) e substituir a lâm-
pada fixada a pressão.
– Fechar a protecção (B) no transparente.
fig. 45
A0A0181b

EM EMERGÊNCIA
204
PLAFONIER DA BAGAGEIRA
(fig. 47-48)
Para substituir a lâmpada proceder como
descrito a seguir:
– abrir a porta da bagageira;
– extrair o plafonier (A-fig. 47) forçan-
do no ponto indicado; – Montar a plafonier introduzindo-a na sua
correcta posição primeiro de um lado e em
seguida premindo no outro lado até a sen-
tir o estalido de bloqueio.– substituir a lâmpada (B-fig. 48) des-
vinculando-a dos contactos laterais e certi-
ficando-se que a nova lâmpada esteja co-
rrectamente bloqueada entre os próprios
contactos;
– montar o plafonier fixando primeiro o
lado com o conector e premindo depois no
outro lado até a sentir o estalido de enga-
te da lingueta de retenção (C).
fig. 46
A0A0182b
fig. 47
A0A0648b
fig. 48
A0A0649b

EM EMERGÊNCIA
205

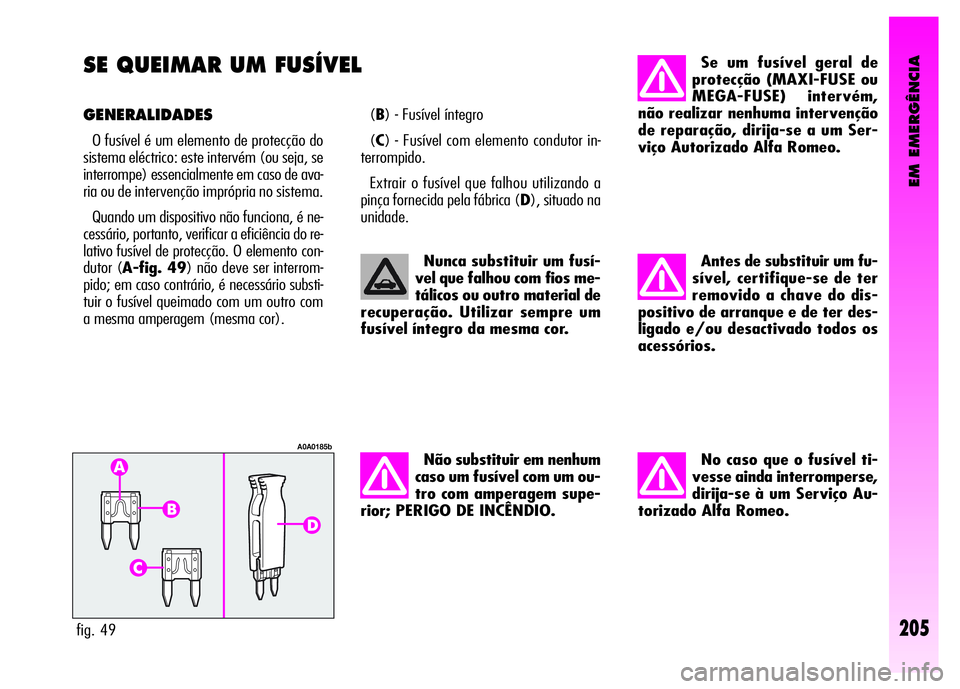

SE QUEIMAR UM FUSÍVEL
GENERALIDADES
O fusível é um elemento de protecção do
sistema eléctrico: este intervém (ou seja, se
interrompe) essencialmente em caso de ava-
ria ou de intervenção imprópria no sistema.
Quando um dispositivo não funciona, é ne-
cessário, portanto, verificar a eficiência do re-
lativo fusível de protecção. O elemento con-
dutor (A-fig. 49) não deve ser interrom-
pido; em caso contrário, é necessário substi-
tuir o fusível queimado com um outro com
a mesma amperagem (mesma cor). (B) - Fusível íntegro
(C) - Fusível com elemento condutor in-
terrompido.
Extrair o fusível que falhou utilizando a
pinça fornecida pela fábrica (D), situado na
unidade.
fig. 49
A0A0185b
Nunca substituir um fusí-
vel que falhou com fios me-
tálicos ou outro material de
recuperação. Utilizar sempre um
fusível íntegro da mesma cor.
Não substituir em nenhum
caso um fusível com um ou-
tro com amperagem supe-
rior; PERIGO DE INCÊNDIO.
Se um fusível geral de
protecção (MAXI-FUSE ou
MEGA-FUSE) intervém,
não realizar nenhuma intervenção
de reparação, dirija-se a um Ser-
viço Autorizado Alfa Romeo.
Antes de substituir um fu-
sível, certifique-se de ter
removido a chave do dis-
positivo de arranque e de ter des-
ligado e/ou desactivado todos os
acessórios.
No caso que o fusível ti-
vesse ainda interromperse,
dirija-se à um Serviço Au-
torizado Alfa Romeo.

EM EMERGÊNCIA
206

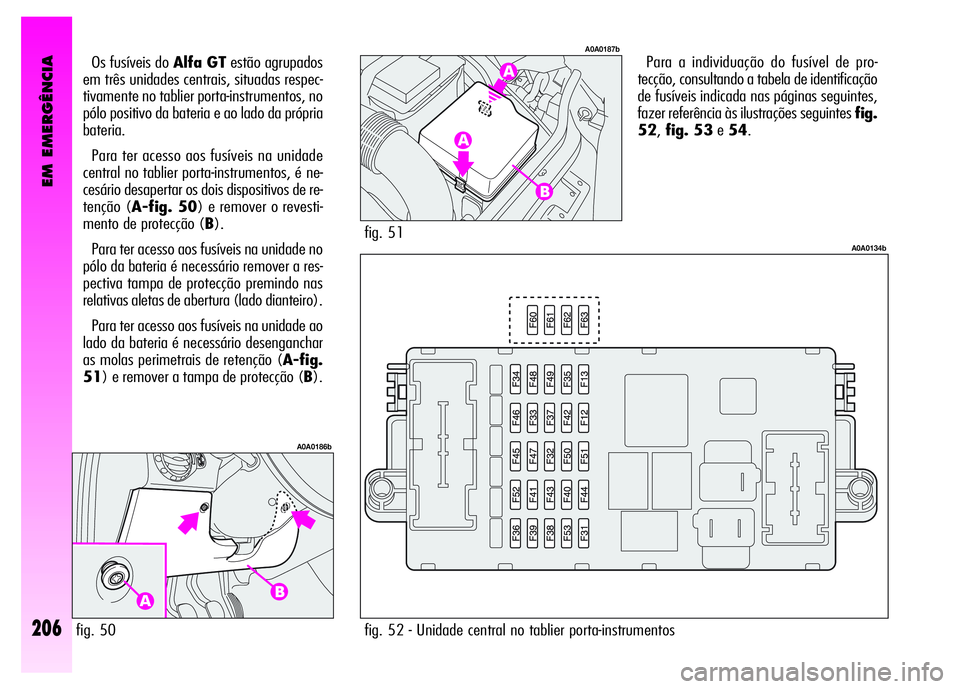

Para a individuação do fusível de pro-
tecção, consultando a tabela de identificação
de fusíveis indicada nas páginas seguintes,
fazer referência às ilustrações seguintes fig.
52,fig. 53e54. Os fusíveis do Alfa GTestão agrupados
em três unidades centrais, situadas respec-
tivamente no tablier porta-instrumentos, no
pólo positivo da bateria e ao lado da própria
bateria.
Para ter acesso aos fusíveis na unidade
central no tablier porta-instrumentos, é ne-
cesário desapertar os dois dispositivos de re-
tenção (A-fig. 50) e remover o revesti-
mento de protecção (B).
Para ter acesso aos fusíveis na unidade no
pólo da bateria é necessário remover a res-
pectiva tampa de protecção premindo nas
relativas aletas de abertura (lado dianteiro).
Para ter acesso aos fusíveis na unidade ao
lado da bateria é necessário desenganchar
as molas perimetrais de retenção (A-fig.
51) e remover a tampa de protecção (B).
fig. 50
A0A0186b
fig. 51
A0A0187b
fig. 52 - Unidade central no tablier porta-instrumentos
A0A0134b

EM EMERGÊNCIA
207

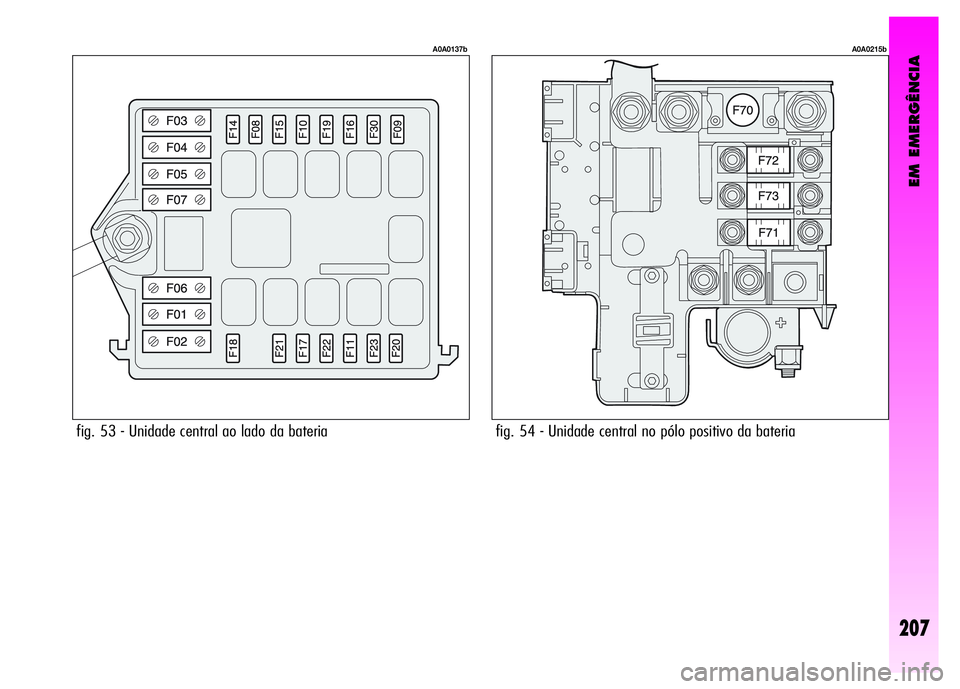

fig. 53 - Unidade central ao lado da bateria
A0A0137b
fig. 54 - Unidade central no pólo positivo da bateria
A0A0215b

EM EMERGÊNCIA
208
30
30
10
7,5
15
7,5
7,5 F03 (MAXI-FUSE)
F73 (MAXI-FUSE)
F13
F31
F39
F19
F31
ACESSÓRIOS FIGURA FUSÍVEL AMPÈRE
Bomba da caixa de velocidades Selespeed
Luzes de emergência
Farol de médio direito
Farol de médio esquerdo
Farol de máximo direito
Farol de máximo esquerdo
Farol de nevoeiro
Stop (Parar)
Marcha-atrás
+30 luzes de direcção (piscas) 10
10
10
10
10
15
10
7,5
10 F53
F12
F13
F14
F15
F30
F37
F35
F53
LUZES FIGURA FUSÍVEL AMPÈRE

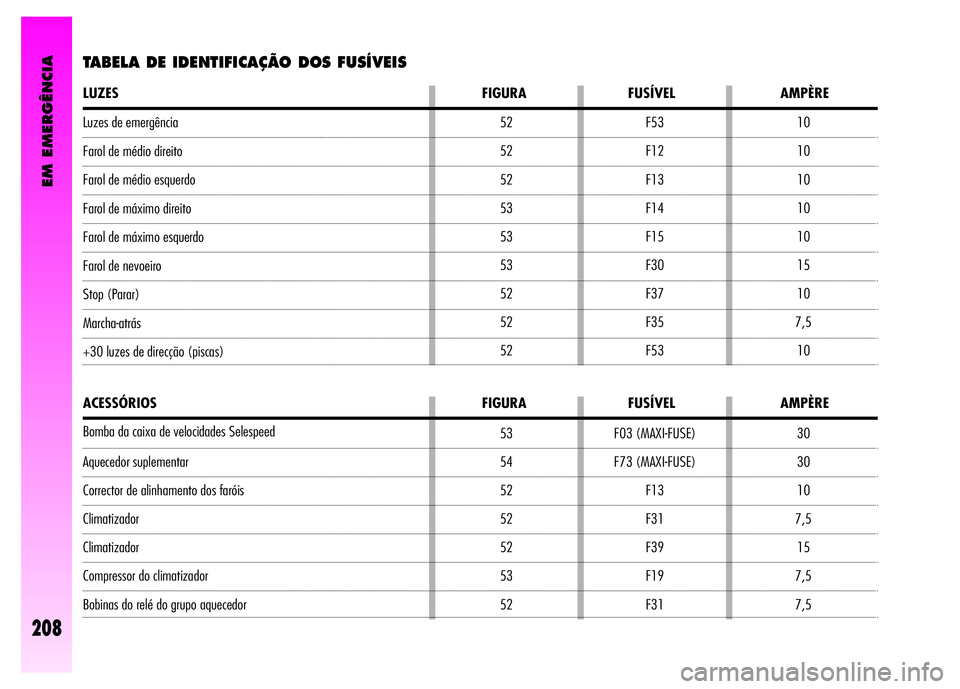

TABELA DE IDENTIFICAÇÃO DOS FUSÍVEIS
Aquecedor suplementar
Corrector de alinhamento dos faróis
Climatizador
Climatizador
Compressor do climatizador
Bobinas do relé do grupo aquecedor 52
52
52
53
53
53
52
52
52
53
54
52
52
52
53
52
