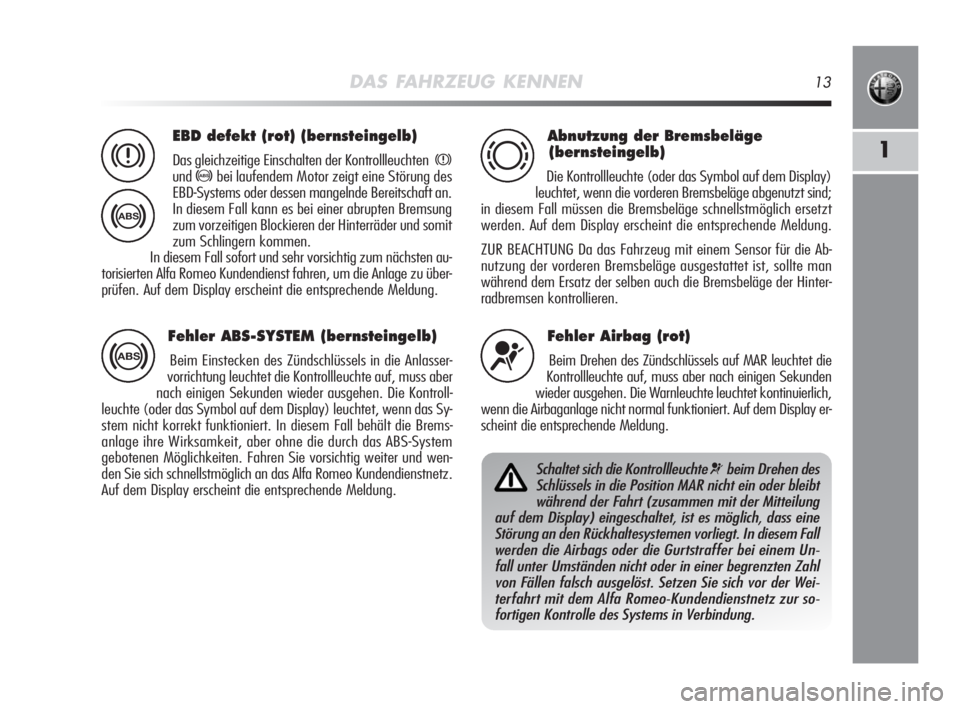

DAS FAHRZEUG KENNEN13
1
EBD defekt (rot) (bernsteingelb)
Das gleichzeitige Einschalten der Kontrollleuchtenx
und>bei laufendem Motor zeigt eine Störung des
EBD-Systems oder dessen mangelnde Bereitschaft an.
In diesem Fall kann es bei einer abrupten Bremsung
zum vorzeitigen Blockieren der Hinterräder und somit
zum Schlingern kommen.
In diesem Fall sofort und sehr vorsichtig zum nächsten au-
torisierten Alfa Romeo Kundendienst fahren, um die Anlage zu über-
prüfen. Auf dem Display erscheint die entsprechende Meldung.x
>
Abnutzung der Bremsbeläge
(bernsteingelb)
Die Kontrollleuchte (oder das Symbol auf dem Display)
leuchtet, wenn die vorderen Bremsbeläge abgenutzt sind;
in diesem Fall müssen die Bremsbeläge schnellstmöglich ersetzt
werden. Auf dem Display erscheint die entsprechende Meldung.
ZUR BEACHTUNG Da das Fahrzeug mit einem Sensor für die Ab-
nutzung der vorderen Bremsbeläge ausgestattet ist, sollte man
während dem Ersatz der selben auch die Bremsbeläge der Hinter-
radbremsen kontrollieren.d
Fehler ABS-SYSTEM (bernsteingelb)
Beim Einstecken des Zündschlüssels in die Anlasser-
vorrichtung leuchtet die Kontrollleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen. Die Kontroll-
leuchte (oder das Symbol auf dem Display) leuchtet, wenn das Sy-
stem nicht korrekt funktioniert. In diesem Fall behält die Brems-
anlage ihre Wirksamkeit, aber ohne die durch das ABS-System
gebotenen Möglichkeiten. Fahren Sie vorsichtig weiter und wen-
den Sie sich schnellstmöglich an das Alfa Romeo Kundendienstnetz.
Auf dem Display erscheint die entsprechende Meldung.>
Fehler Airbag (rot)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Warnleuchte leuchtet kontinuierlich,
wenn die Airbaganlage nicht normal funktioniert. Auf dem Display er-
scheint die entsprechende Meldung.¬
Schaltet sich die Kontrollleuchte ¬beim Drehen des
Schlüssels in die Position MAR nicht ein oder bleibt
während der Fahrt (zusammen mit der Mitteilung
auf dem Display) eingeschaltet, ist es möglich, dass eine
Störung an den Rückhaltesystemen vorliegt. In diesem Fall
werden die Airbags oder die Gurtstraffer bei einem Un-
fall unter Umständen nicht oder in einer begrenzten Zahl
von Fällen falsch ausgelöst. Setzen Sie sich vor der Wei-
terfahrt mit dem Alfa Romeo-Kundendienstnetz zur so-
fortigen Kontrolle des Systems in Verbindung.
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 13

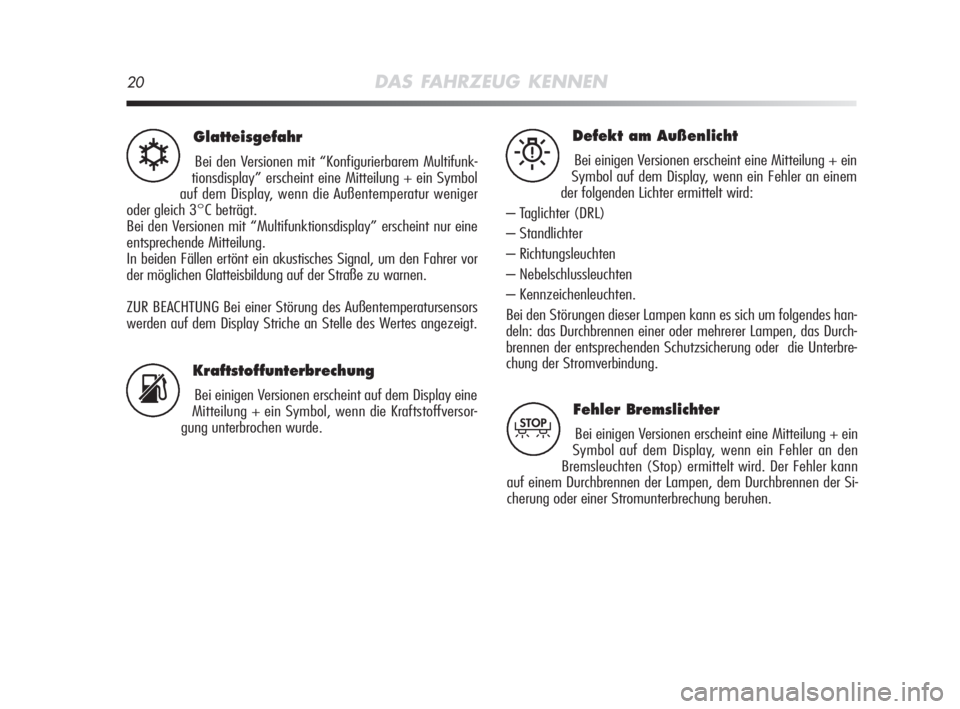

20DAS FAHRZEUG KENNEN
Glatteisgefahr
Bei den Versionen mit “Konfigurierbarem Multifunk-
tionsdisplay” erscheint eine Mitteilung + ein Symbol
auf dem Display, wenn die Außentemperatur weniger
oder gleich 3°C beträgt.
Bei den Versionen mit “Multifunktionsdisplay” erscheint nur eine
entsprechende Mitteilung.
In beiden Fällen ertönt ein akustisches Signal, um den Fahrer vor
der möglichen Glatteisbildung auf der Straße zu warnen.
ZUR BEACHTUNG Bei einer Störung des Außentemperatursensors
werden auf dem Display Striche an Stelle des Wertes angezeigt.√
Kraftstoffunterbrechung
Bei einigen Versionen erscheint auf dem Display eine
Mitteilung + ein Symbol, wenn die Kraftstoffversor-
gung unterbrochen wurde.s
Defekt am Außenlicht
Bei einigen Versionen erscheint eine Mitteilung + ein
Symbol auf dem Display, wenn ein Fehler an einem
der folgenden Lichter ermittelt wird:
– Taglichter (DRL)
– Standlichter
– Richtungsleuchten
– Nebelschlussleuchten
– Kennzeichenleuchten.
Bei den Störungen dieser Lampen kann es sich um folgendes han-
deln: das Durchbrennen einer oder mehrerer Lampen, das Durch-
brennen der entsprechenden Schutzsicherung oder die Unterbre-
chung der Stromverbindung.W
Fehler Bremslichter
Bei einigen Versionen erscheint eine Mitteilung + ein
Symbol auf dem Display, wenn ein Fehler an den
Bremsleuchten (Stop) ermittelt wird. Der Fehler kann
auf einem Durchbrennen der Lampen, dem Durchbrennen der Si-
cherung oder einer Stromunterbrechung beruhen.T
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 20

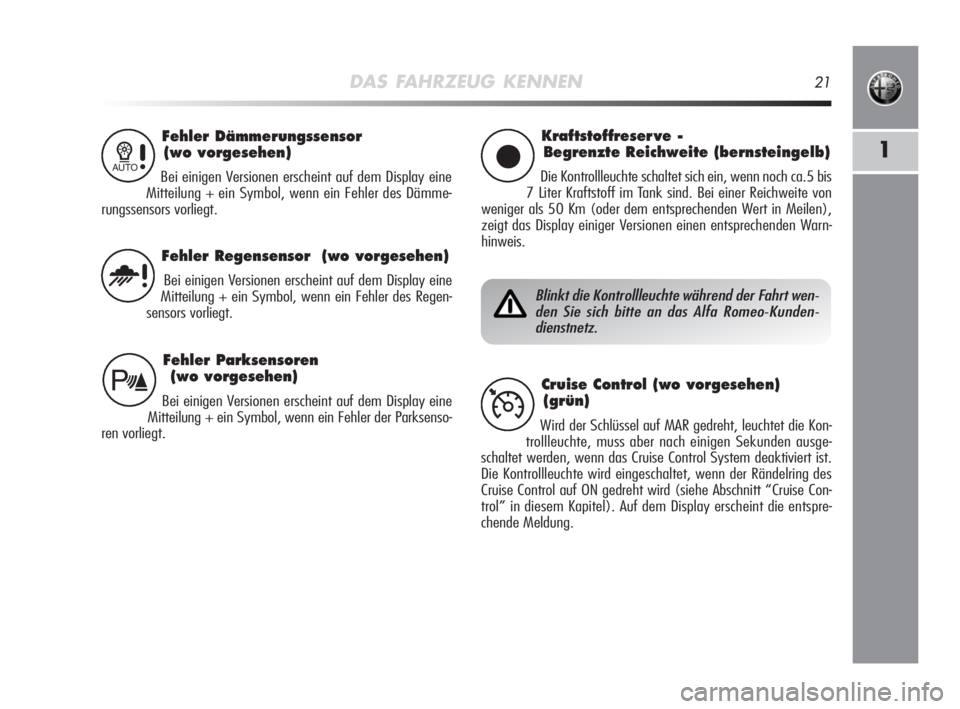

DAS FAHRZEUG KENNEN21
1
Fehler Dämmerungssensor
(wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine
Mitteilung + ein Symbol, wenn ein Fehler des Dämme-
rungssensors vorliegt.1
Kraftstoffreser ve -
Begrenzte Reichweite (bernsteingelb)
Die Kontrollleuchte schaltet sich ein, wenn noch ca.5 bis
7 Liter Kraftstoff im Tank sind. Bei einer Reichweite von
weniger als 50 Km (oder dem entsprechenden Wert in Meilen),
zeigt das Display einiger Versionen einen entsprechenden Warn-
hinweis.
Fehler Parksensoren
(wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine
Mitteilung + ein Symbol, wenn ein Fehler der Parksenso-
ren vorliegt.
Fehler Regensensor (wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine
Mitteilung + ein Symbol, wenn ein Fehler des Regen-
sensors vorliegt.u
ç
t
Blinkt die Kontrollleuchte während der Fahrt wen-
den Sie sich bitte an das Alfa Romeo-Kunden-
dienstnetz.
Cruise Control (wo vorgesehen)
(grün)
Wird der Schlüssel auf MAR gedreht, leuchtet die Kon-
trollleuchte, muss aber nach einigen Sekunden ausge-
schaltet werden, wenn das Cruise Control System deaktiviert ist.
Die Kontrollleuchte wird eingeschaltet, wenn der Rändelring des
Cruise Control auf ON gedreht wird (siehe Abschnitt “Cruise Con-
trol” in diesem Kapitel). Auf dem Display erscheint die entspre-
chende Meldung.Ü
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 21

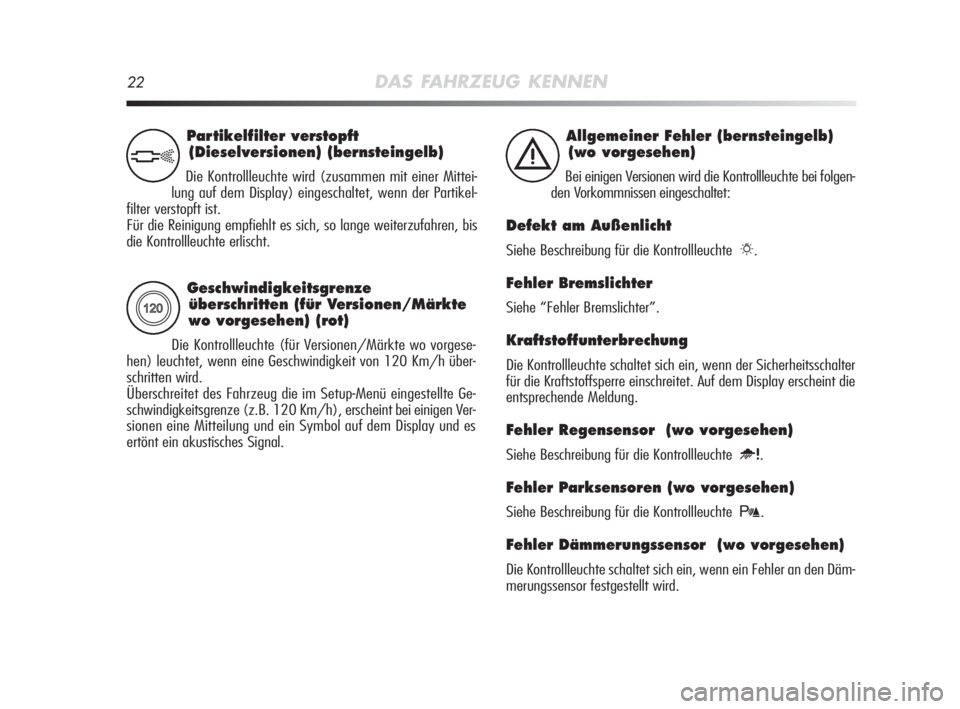

22DAS FAHRZEUG KENNEN
Geschwindigkeitsgrenze
überschritten (für Versionen/Märkte
wo vorgesehen) (rot)
Die Kontrollleuchte (für Versionen/Märkte wo vorgese-
hen) leuchtet, wenn eine Geschwindigkeit von 120 Km/h über-
schritten wird.
Überschreitet des Fahrzeug die im Setup-Menü eingestellte Ge-
schwindigkeitsgrenze (z.B. 120 Km/h), erscheint bei einigen Ver-
sionen eine Mitteilung und ein Symbol auf dem Display und es
ertönt ein akustisches Signal.
X
Allgemeiner Fehler (bernsteingelb)
(wo vorgesehen)
Bei einigen Versionen wird die Kontrollleuchte bei folgen-
den Vorkommnissen eingeschaltet:
Defekt am Außenlicht
Siehe Beschreibung für die Kontrollleuchte6.
Fehler Bremslichter
Siehe “Fehler Bremslichter”.
Kraftstoffunterbrechung
Die Kontrollleuchte schaltet sich ein, wenn der Sicherheitsschalter
für die Kraftstoffsperre einschreitet. Auf dem Display erscheint die
entsprechende Meldung.
Fehler Regensensor (wo vorgesehen)
Siehe Beschreibung für die Kontrollleuchteu.
Fehler Parksensoren (wo vorgesehen)
Siehe Beschreibung für die Kontrollleuchtet.
Fehler Dämmerungssensor (wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn ein Fehler an den Däm-
merungssensor festgestellt wird.
è
Partikelfilter verstopft
(Dieselversionen) (bernsteingelb)
Die Kontrollleuchte wird (zusammen mit einer Mittei-
lung auf dem Display) eingeschaltet, wenn der Partikel-
filter verstopft ist.
Für die Reinigung empfiehlt es sich, so lange weiterzufahren, bis
die Kontrollleuchte erlischt.
h
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 22

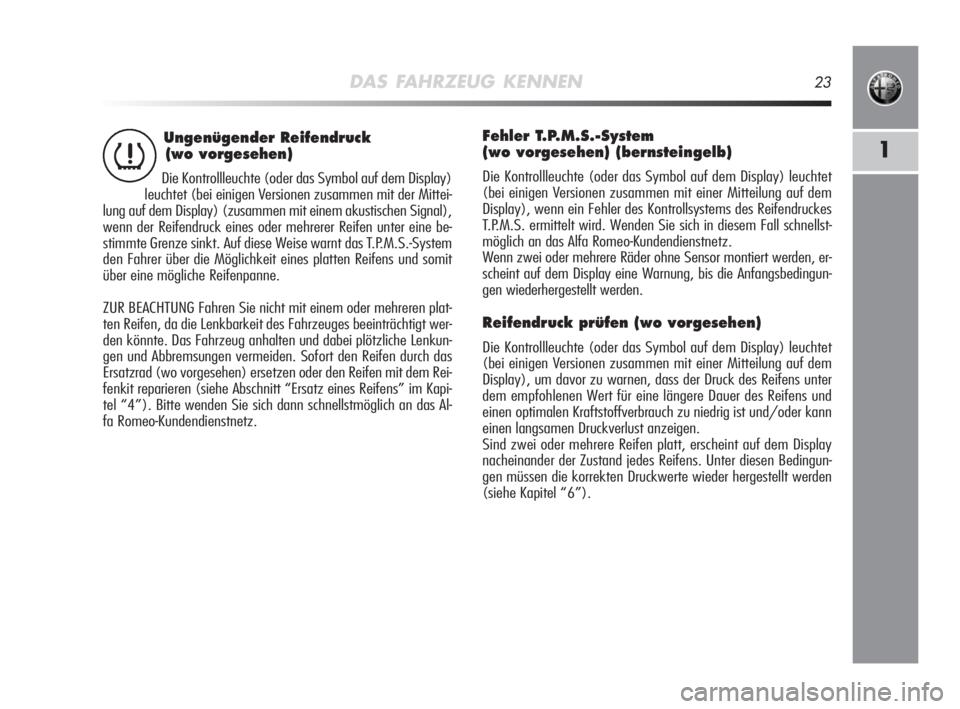

DAS FAHRZEUG KENNEN23
1
Ungenügender Reifendruck
(wo vorgesehen)
Die Kontrollleuchte (oder das Symbol auf dem Display)
leuchtet (bei einigen Versionen zusammen mit der Mittei-
lung auf dem Display) (zusammen mit einem akustischen Signal),
wenn der Reifendruck eines oder mehrerer Reifen unter eine be-
stimmte Grenze sinkt. Auf diese Weise warnt das T.P.M.S.-System
den Fahrer über die Möglichkeit eines platten Reifens und somit
über eine mögliche Reifenpanne.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren plat-
ten Reifen, da die Lenkbarkeit des Fahrzeuges beeinträchtigt wer-
den könnte. Das Fahrzeug anhalten und dabei plötzliche Lenkun-
gen und Abbremsungen vermeiden. Sofort den Reifen durch das
Ersatzrad (wo vorgesehen) ersetzen oder den Reifen mit dem Rei-
fenkit reparieren (siehe Abschnitt “Ersatz eines Reifens” im Kapi-
tel “4”). Bitte wenden Sie sich dann schnellstmöglich an das Al-
fa Romeo-Kundendienstnetz.n
Fehler T.P.M.S.-System
(wo vorgesehen) (bernsteingelb)
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet
(bei einigen Versionen zusammen mit einer Mitteilung auf dem
Display), wenn ein Fehler des Kontrollsystems des Reifendruckes
T.P.M.S. ermittelt wird. Wenden Sie sich in diesem Fall schnellst-
möglich an das Alfa Romeo-Kundendienstnetz.
Wenn zwei oder mehrere Räder ohne Sensor montiert werden, er-
scheint auf dem Display eine Warnung, bis die Anfangsbedingun-
gen wiederhergestellt werden.
Reifendruck prüfen (wo vorgesehen)
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet
(bei einigen Versionen zusammen mit einer Mitteilung auf dem
Display), um davor zu warnen, dass der Druck des Reifens unter
dem empfohlenen Wert für eine längere Dauer des Reifens und
einen optimalen Kraftstoffverbrauch zu niedrig ist und/oder kann
einen langsamen Druckverlust anzeigen.
Sind zwei oder mehrere Reifen platt, erscheint auf dem Display
nacheinander der Zustand jedes Reifens. Unter diesen Bedingun-
gen müssen die korrekten Druckwerte wieder hergestellt werden
(siehe Kapitel “6”).
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 23

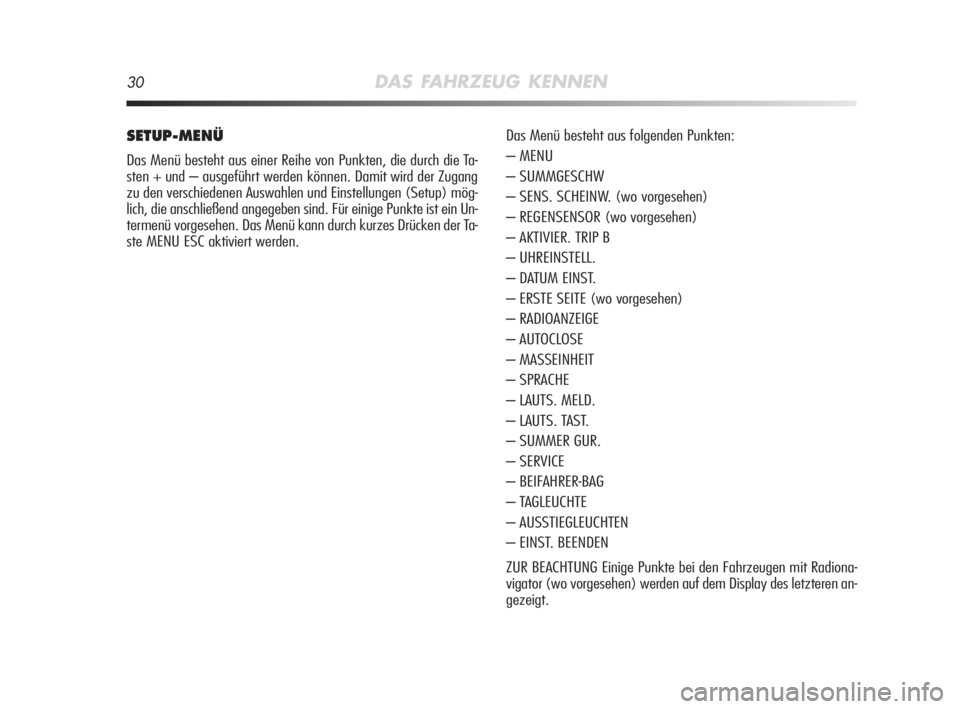

30DAS FAHRZEUG KENNEN
SETUP-MENÜ
Das Menü besteht aus einer Reihe von Punkten, die durch die Ta-
sten + und – ausgeführt werden können. Damit wird der Zugang
zu den verschiedenen Auswahlen und Einstellungen (Setup) mög-
lich, die anschließend angegeben sind. Für einige Punkte ist ein Un-
termenü vorgesehen. Das Menü kann durch kurzes Drücken der Ta-
ste MENU ESC aktiviert werden. Das Menü besteht aus folgenden Punkten:
– MENU
– SUMMGESCHW
– SENS. SCHEINW. (wo vorgesehen)
– REGENSENSOR (wo vorgesehen)
– AKTIVIER. TRIP B
– UHREINSTELL.
– DATUM EINST.
– ERSTE SEITE (wo vorgesehen)
– RADIOANZEIGE
– AUTOCLOSE
– MASSEINHEIT
– SPRACHE
– LAUTS. MELD.
– LAUTS. TAST.
– SUMMER GUR.
– SERVICE
– BEIFAHRER-BAG
– TAGLEUCHTE
– AUSSTIEGLEUCHTEN
– EINST. BEENDEN
ZUR BEACHTUNG Einige Punkte bei den Fahrzeugen mit Radiona-
vigator (wo vorgesehen) werden auf dem Display des letzteren an-
gezeigt.
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 30

DAS FAHRZEUG KENNEN33
1
Sens. Scheinw. (Einstellung der
Empfindlichkeit des Sensors für
automatisches Einschalten der Scheinwerfer)
(wo vorgesehen)
Diese Funktion ermöglicht die Einstellung der Empfindlichkeit des
Dämmerungssensors in drei Stufen (Stufe 1 = Minimum, Stufe 2=
Mittel, Stufe 3 = Maximum); je höher die Empfindlichkeit ist, de-
sto geringer ist die externe Lichtmenge, die zum Ansprechen der
Lichteinschaltung notwendig ist.
Zur Einstellung der gewünschten Stufe gehen Sie so vor:
– die Taste MENU ESC kurz drücken, auf dem Display erscheint
blinkend die vorher eingestellte Empfindlichkeitsstufe;
– die Taste + oder – drücken, um die Wahl zu treffen;
– die Taste MENU ESC kurz drücken, um zur Menübildschirmsei-
te zurückzukehren oder die Taste lange drücken, um zur Stan-
dardbildschirmseite zurückzukehren, ohne zu speichern.
Einstellung der Empfindlichkeit des
Regensensors (wo vorgesehen)
Diese Funktion ermöglicht es, die Empfindlichkeit des Regensensors
(auf 4 Stufen) einzustellen.
Um die gewünschte Empfindlichkeitsstufe einzustellen, gehen Sie
bitte wie folgt vor:
– die Taste MENU ESC kurz drücken, auf dem Display erscheint
blinkend die vorher eingestellte Empfindlichkeitsstufe;
– die Taste + oder – drücken, um die Wahl zu treffen;
– die Taste MENU ESC kurz drücken, um zur Menübildschirmsei-
te zurückzukehren oder die Taste lange drücken, um zur Stan-
dardbildschirmseite zurückzukehren, ohne zu speichern.
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 33

DAS FAHRZEUG KENNEN69
1
All diese Funktionen können manuell verstellt werden, indem man
eine oder mehr Funktionen wählt und deren Parameter ändert. So
wird jedoch die automatische Kontrolle der manuell geänderten
Funktionen deaktiviert, das System greift also nur aus Sicher-
heitsgründen ein. Die von Hand vorgenommenen Einstellungen ha-
ben immer Vorrang gegenüber der Automatik und werden ge-
speichert, bis der Benutzer die Taste AUTO wieder aktiviert, mit
Ausnahme der Fälle, in denen das System aus besonderen Grün-
den der Sicherheit eingreift.
Das manuelle Einstellen einer Funktion beeinträchtigt nicht die
automatische Steuerung der anderen Funktionen. Die zugeführte
Luftmenge in den Innenraum ist unabhängig von der Fahrzeug-
geschwindigket, da sie von einem elektronisch kontrollierten Lüf-
ter geregelt wird. Die abgegebene Luft wird immer automatisch
kontrolliert, in Abhängigkeit von der am Display eingestellten Tem-
peraturen (außer wenn die Anlage abgeschaltet ist oder unter be-
sonderen Bedingungen, wenn der Kompressor ausgeschaltet ist).
Das System, erlaubt manuell folgendes einzustellen oder zu ver-
ändern:
❍Lufttemperatur für Fahrer-/Beifahrerseite vorne;
❍Gebläsegeschwindigkeit (kontinuierliche Veränderung);
❍Luftverteilung auf 7 Positionen (Fahrer/Beifahrerseite);
❍Freigabe des Kompressorbetriebs;
❍Vorrang Luftverteilung Einzone/Doppelzone;
❍Schnelle Beschlagentfernung/Entfrostungsfunktion;
❍Umluftbetrieb;
❍Heckscheibenbeheizung;
❍Ausschaltung des Systems. H Aktivierungstaste der Funktion AUTO (automatische Funkti-
on) und Drehgriff für die Temperatureinstellung für die Beifah-
rerseite;
I Taste für die Auswahl der Luftverteilung auf der Beifahrerseite;
L Zu-/Abnahme der Gebläsegeschwindigkeit;
M Taste für die Auswahl der Luftverteilung auf der Fahrerseite;
N Taste für die Einschaltung der Funktion AUTO (Automatikbe-
trieb) und Drehgriff für die Einstellung der Temperatur auf der
Fahrerseite.
BESCHREIBUNG
Die automatische Doppelzonen-Klimaanlage regelt die Tempera-
tur/Luftverteilung im Innenraum auf zwei Bereichen: Fahrerseite
und Beifahrerseite. Das System hält den Komfort im Fahrgastraum
konstant und gleicht Veränderungen der äußeren Klimabedingun-
gen gegebenenfalls aus; Das betrifft auch die Sonneneinstrahlung,
die von einem entsprechenden Sensor erfasst wird.
Die Parameter und die automatisch kontrollierten Funktionen sind:
❍Lufttemperatur an den Luftausgängen auf Fahrer/Beifahrer-
seite;
❍Luftverteilung an den Luftausgängen auf Fahrer/Beifahrerseite;
❍Gebläsegeschwindigkeit (kontinuierliche Änderung der Luftzufuhr);
❍Einschaltung des Kompressors (für die Kühlung/Entfeuchtung
der Luft);
❍Umluftbetrieb.
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 69

76DAS FAHRZEUG KENNEN
STANDLICHTER/ABBLENDLICHTER
Drehen Sie den Rändelring A bei Zündschlüssel auf MAR in die Posi-
tion
2. Die Tagleuchten werden ausgeschaltet und die Stand- und
Abblendlichter werden eingeschaltet. Auf der Instrumententafel wird
die Kontrollleuchte
3eingeschaltet.
AUTOMATISCHE KONTROLLE DER LICHTER
(AUTOLIGHT) (Dämmerungssensor)
(wo vorgesehen)
DERLED-Infrarot-Sensor, der mit dem Regensensor gekoppelt und
an der Windschutzscheibe montiert ist, ist in der Lage, die Verän-
derungen der Helligkeit außerhalb des Fahrzeuges zu ermitteln;
dies je nach Sensibilität, die im Setup-Menü eingestellt wurde: Um-
so größer die Empfindlichkeit, desto kleiner die Intensität des Außen-
lichts, die die Einschaltung der Außenlichter aktiviert. Das System
besteht aus zwei Sensoren: ein globaler Sensor, der die Hellig-
keit nach oben hin wertet und einen Richtungssensor, der die Hel-
ligkeit in Fahrtrichtung wertet: dies erlaubt, ein Tunnel, Alleen und
Galerien zu erkennen. Der Dämmerungssensor wird durch Drehen
des Rändelringes A-Abb. 33 in die Position
2Aaktiviert. Auf die-
se Weise wird das automatische und gleichzeitige Einschalten der
Stand- und Abblendlichter je nach Helligkeit außerhalb des Fahr-
zeuges aktiviert.
AUSSENLICHTER

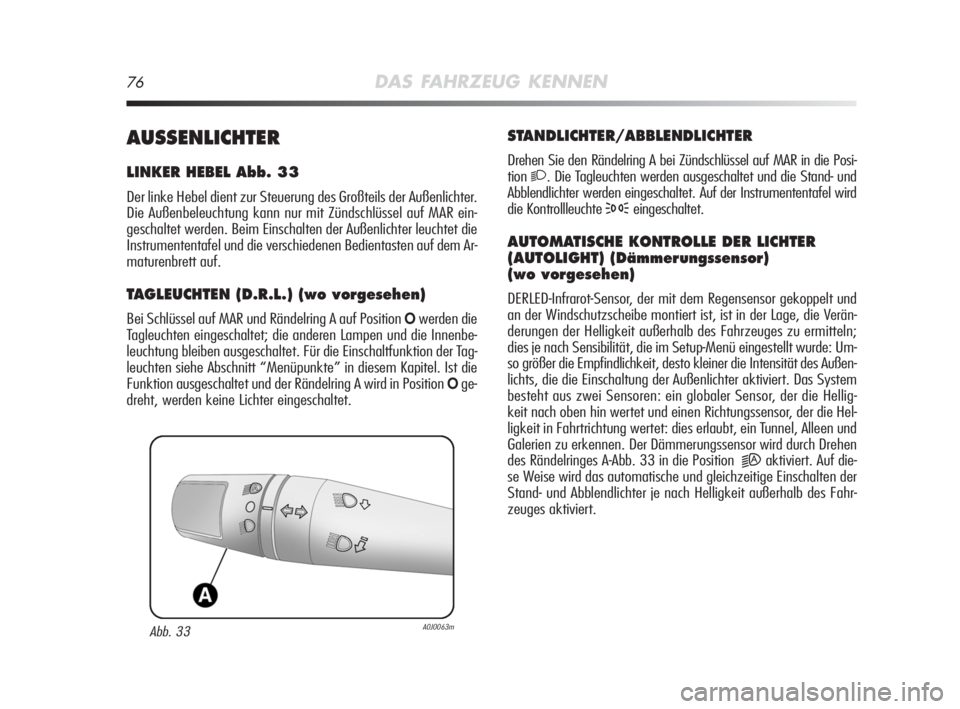

LINKER HEBEL Abb. 33
Der linke Hebel dient zur Steuerung des Großteils der Außenlichter.
Die Außenbeleuchtung kann nur mit Zündschlüssel auf MAR ein-
geschaltet werden. Beim Einschalten der Außenlichter leuchtet die
Instrumententafel und die verschiedenen Bedientasten auf dem Ar-
maturenbrett auf.
TAGLEUCHTEN (D.R.L.) (wo vorgesehen)
Bei Schlüssel auf MAR und Rändelring A auf Position Owerden die
Tagleuchten eingeschaltet; die anderen Lampen und die Innenbe-
leuchtung bleiben ausgeschaltet. Für die Einschaltfunktion der Tag-
leuchten siehe Abschnitt “Menüpunkte” in diesem Kapitel. Ist die
Funktion ausgeschaltet und der Rändelring A wird in Position
Oge-
dreht, werden keine Lichter eingeschaltet.
Abb. 33A0J0063m
001-126 Alfa MiTo D 11-06-2008 10:13 Pagina 76
