sensor Alfa Romeo MiTo 2010 Instructieboek (in Dutch)

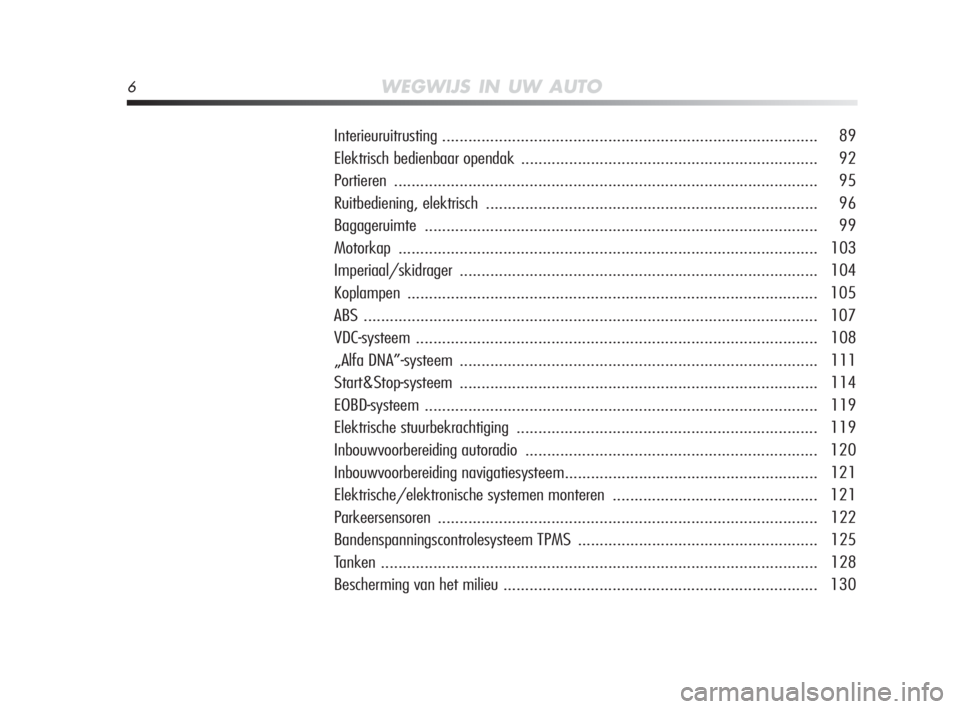

6WEGWIJS IN UW AUTO
Interieuruitrusting ...................................................................................... 89
Elektrisch bedienbaar opendak .................................................................... 92
Portieren ................................................................................................. 95
Ruitbediening, elektrisch ............................................................................ 96
Bagageruimte.......................................................................................... 99
Motorkap................................................................................................ 103
Imperiaal/skidrager.................................................................................. 104
Koplampen .............................................................................................. 105
ABS ........................................................................................................ 107
VDC-systeem ............................................................................................ 108
„Alfa DNA”-systeem.................................................................................. 111
Start&Stop-systeem .................................................................................. 114
EOBD-systeem.......................................................................................... 119
Elektrische stuurbekrachtiging ..................................................................... 119
Inbouwvoorbereiding autoradio ................................................................... 120
Inbouwvoorbereiding navigatiesysteem.......................................................... 121
Elektrische/elektronische systemen monteren............................................... 121
Parkeersensoren....................................................................................... 122
Bandenspanningscontrolesysteem TPMS ....................................................... 125
Tanken .................................................................................................... 128
Bescherming van het milieu ........................................................................ 130
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 6

20WEGWIJS IN UW AUTO
Kans op gladheid
Op uitvoeringen met een „Instelbaar multifunctioneel
display” verschijnt een melding en een symbool op
het display als de buitentemperatuur gelijk is aan of
lager is dan 3°C.
Op uitvoeringen met een „Multifunctioneel display” verschijnt al-
leen de bijbehorende melding.
BELANGRIJK Bij een storing in de buitentemperatuursensor ver-
schijnen op het display streepjes in plaats van de temperatuur.√
Brandstofnoodschakeling
Om de brandstoftoevoeronderbreking weer in te scha-
kelen, zie de paragraaf “Brandstoftoevoeronderbre-
king” in dit hoofdstuk.s
Storing buitenverlichting
Op enkele uitvoeringen verschijnen een melding en
een symbool op het display als er een storing aanwe-
zig is in een van de volgende systemen:
– dagverlichting (DRL)
– buitenverlichting
– richtingaanwijzers
– mistachterlichten
– kentekenplaatverlichting.
De storing kan betreffen: doorbranden van een of meer lampen,
doorbranden van de bijbehorende zekering of een onderbreking
in de elektrische verbinding.W
Storing remlichten
Op enkele uitvoeringen verschijnen een melding en
een symbool op het display als er een storing is ge-
constateerd in de remlichten. De storing kan veroorzaakt
zijn door het doorbranden van de lamp, het doorbranden van de
bijbehorende zekering of door een onderbreking in de elektrische
verbinding.T
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 20

WEGWIJS IN UW AUTO21
1
Storing schemersensor
(voor bepaalde uitvoeringen/markten)
Op enkele uitvoeringen verschijnen een melding en
een symbool op het display als er een storing is in de
schemersensor.1
Brandstofreser ve –
Beperkte actieradius (geel)
Het lampje gaat branden als er nog 5 tot 7 liter brand-
stof aanwezig is. Als de actieradius kleiner is dan circa
50 km (of gelijke waarde in mijl), verschijnt op enkele uitvoerin-
gen een waarschuwing op het display.
Storing parkeersensoren
(voor bepaalde uitvoeringen/markten)
Op enkele uitvoeringen verschijnen een melding en
een symbool op het display als er een storing is in de
parkeersensoren.
Storing regensensor
(voor bepaalde uitvoeringen/markten)
Op enkele uitvoeringen verschijnen een melding en
een symbool op het display als er een storing is in de
regensensor.u
ç
t
Als het lampje knippert tijdens het rijden, wendt
u dan tot het Alfa Romeo Servicenetwerk.
Cruise-control (groen)
(voor bepaalde uitvoeringen/markten)
Als u de sleutel in stand MAR draait, gaat het lampje
branden, maar het moet na enkele seconden doven als de
cruise-control niet geactiveerd is. Als u de knop van de Cruise-con-
trol in stand ON draait, gaat het lampje branden (zie de paragraaf
„Cruise-control” in dit hoofdstuk). Op het display verschijnt de bij-
behorende melding.Ü
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 21

WEGWIJS IN UW AUTO23
1
Te lage bandenspanning
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat bran-
den (op enkele uitvoeringen verschijnt op het display een
melding en er klinkt een akoestisch signaal) als de spanning van
een of meer banden onder een bepaalde drempelwaarde komt.
Op deze manier waarschuwt het TPMS-systeem de bestuurder op
het mogelijk leeglopen van de band(en) en dus op een mogelij-
ke lekke band.
BELANGRIJK Rijd niet verder met een of meerdere zachte banden
omdat de rijveiligheid van de auto in gevaar kan worden gebracht.
Stop de auto zonder bruusk te remmen en vermijd heftige stuur-
bewegingen. Vervang het wiel door het noodreservewiel (voor be-
paalde uitvoeringen/markten) of repareer de band met de daar-
voor bestemde reparatieset (zie de paragraaf „Wiel verwisselen”
in hoofdstuk „4”) en wendt u zo snel mogelijk tot het Alfa Romeo
Servicenetwerk.n
Storing Start&Stop
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing is in het Start&Stop-
systeem.
Storing regensensor
(voor bepaalde uitvoeringen/markten)
Zie hetgeen beschreven is voor lampje
u.
Storing parkeersensoren
(voor bepaalde uitvoeringen/markten)
Zie hetgeen beschreven is voor lampje
t.
Storing schemersensor
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing is in de schemersensor.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 23

24WEGWIJS IN UW AUTO
Storing in T.P.M.S.-systeem (geel)
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat branden (op en-
kele uitvoeringen verschijnt ook een melding op het display) als
er een storing is in het controlesysteem voor de bandenspanning:
wendt u in dat geval zo snel mogelijk tot het Alfa Romeo Servi-
cenetwerk.
Als er een of meer wielen zonder sensor gemonteerd zijn, verschijnt
er een waarschuwingsbericht op het display, totdat de oorspronke-
lijke situatie weer is hersteld.
Bandenspanning controleren
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat branden (op en-
kele uitvoeringen verschijnt ook een melding op het display) om
aan te geven dat de bandenspanning lager is dan de voorge-
schreven waarde voor een lange levensduur van de band en een
optimaal brandstofverbruik en/of om te waarschuwen voor een
langzame daling van de bandenspanning.
Als er twee of meer banden te zacht zijn, dan wordt achtereen-
volgens iedere band apart aangegeven. In dat geval is het raad-
zaam de juiste bandenspanning te herstellen (zie hoofdstuk „6”).
Mistachterlichten (geel)
Het lampje gaat branden als de mistachterlichten wor-
den ingeschakeld.4
Mistlampen voor (groen)
Het lampje gaat branden als de mistlampen voor wor-
den ingeschakeld.5
Weergave keuze rijstijl
(„Alfa DNA”-systeem)
(voor bepaalde uitvoeringen/markten)
Op de uitvoeringen met een „Instelbaar multifunctioneel display”
verschijnen een melding en een symbool die betrekking hebben op
de gekozen rijfunctie „DYNAMIC”, „NORMAL” of „ALL WEATHER”.
Als een van de rijfuncties niet beschikbaar is, verschijnt op het dis-
play een waarschuwing.
Op uitvoeringen met „Multifunctioneel Display” verschijnt een let-
ter (d of a) en een bijbehorende melding die betrekking hebben
op de ingeschakelde rijfunctie.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 24

WEGWIJS IN UW AUTO31
1
Het menu bestaat uit de volgende onderdelen:
– MENU
– BEEP SNELHEID
– SCHEMERSENSOR (voor bepaalde uitvoeringen/markten)
– REGENSENSOR (voor bepaalde uitvoeringen/markten)
– GEGEVENS TRIP B
– TIJD INSTELLEN
– DATUM INSTELLEN
– EERSTE PAGINA (voor bepaalde uitvoeringen/markten)
– ZIE RADIO
– AUTOCLOSE
– MEETEENHEID
– TAAL
– VOLUME WAARSCHUWINGEN
– VOLUME TOETSEN
– BEEP GORDELS
– SERVICE
– BAG PASSAGIER
– DAGVERLICHTING
– INSTAPVERLICHTING
– MENU VERLATEN
OPMERKING Op auto’s met navigatiesysteem (voor bepaalde uit-
voeringen/markten) worden enkele onderdelen op het display van
het navigatiesysteem weergegeven.Een menupunt selecteren in het hoofdmenu
zonder submenu:
– als u de knop MENU ESC kort indrukt, kunt u in het hoofdmenu
de instelling selecteren die u wilt wijzigen;
– met de knop + of – (door de knop telkens in te drukken) kan
de nieuwe instelling worden geselecteerd;
– als u de knop MENU ESC kort indrukt, kunt u de instelling op-
slaan en tegelijkertijd terugkeren naar het eerder geselecteerde
menupunt in het hoofdmenu.
Een menupunt selecteren in het hoofdmenu
met submenu:
– als u de knop MENU ESC kort indrukt, wordt het eerste menu-
punt van het submenu weergegeven;
– met de knop + of – (door de knop telkens in te drukken) kunt
u alle menupunten van het submenu doorlopen;
– als u de knop MENU ESC kort indrukt, kunt u het menupunt van
het submenu selecteren en verschijnt het betreffende instellin-
genmenu;
– met de knop + of – (door de knop telkens in te drukken) kan
de nieuwe instelling van dit menupunt in het submenu worden ge-
selecteerd;
– als u de knop MENU ESC kort indrukt, kunt u de instelling op-
slaan en tegelijkertijd terugkeren naar het daarvoor geselecteer-
de menupunt in het submenu.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 31

WEGWIJS IN UW AUTO33
1
Schemersensor
(Gevoeligheid schemersensor instellen)
(voor bepaalde uitvoeringen/markten)
Met deze functie kunnen de koplampen automatisch in- en uit-
schakelen afhankelijk van de sterkte van het buitenlicht.
Met deze functie kan de gevoeligheid van de schemersensor wor-
den ingesteld op 3 niveaus (niveau 1 = minimum niveau, niveau
2 = gemiddeld niveau, niveau 3 = maximum niveau); hoe hoger
de gevoeligheid, hoe minder buitenlicht er nodig is om de verlich-
ting in te schakelen (bijv. met een instelling op niveau 3 zullen
bij zonsondergang de koplampen eerder inschakelen dan bij ni-
veau 1 en 2).
Ga voor de gewenste instelling als volgt te werk:
– druk kort op de knop MENU ESC; op het display knippert het
eerder ingestelde niveau;
– druk op de knop + of – om de keuze uit te voeren;
– druk kort op de knop MENU ESC om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te keren
naar het beginscherm zonder op te slaan.
Regensensor
(Gevoeligheid regensensor instellen)
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de gevoeligheid van de regensensor wor-
den ingesteld op 4 niveaus.
Ga voor het instellen van het niveau als volgt te werk:
– druk kort op de knop MENU ESC; op het display knippert het
„niveau” van de ingestelde gevoeligheid;
– druk op de knop + of – om de instelling uit te voeren;
– druk kort op de knop MENU ESC om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te keren
naar het beginscherm zonder op te slaan.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 33

54WEGWIJS IN UW AUTO
DIEFSTALALARM UITSCHAKELEN
Druk op de knop Ë. Het volgende gebeurt (met uitzondering van
bepaalde markten):
❍de richtingaanwijzers knipperen twee keer kort;
❍u hoort twee korte akoestische signalen;
❍de portieren worden ontgrendeld.
BELANGRIJK Als de portieren met de metalen sleutel centraal wor-
den ontgrendeld, schakelt het alarm niet uit.
VOLUMETRISCHE
BEWAKING/KANTELBEVEILIGING
Voor een correcte werking van het systeem moeten de ruiten en
het eventuele opendak (voor bepaalde uitvoeringen/markten) ge-
heel gesloten zijn.
Voordat het diefstalalarm wordt ingeschakeld kan met knop A-
fig. 20 de functie worden uitgeschakeld. Als de functie wordt uit-
geschakeld, knippert het lampje op de knop A enkele seconden.
Het buiten werking stellen van de volumetrische beveili-
ging/kantelsensor moet telkens worden herhaald als het instru-
mentenpaneel uitgeschakeld is geweest.
ALARM BUITEN GEBRUIK STELLEN
Als u het diefstalalarm buiten gebruik wilt stellen (bijv. als de au-
to langere tijd niet wordt gebruikt), dan moet u de auto afsluiten
door de metalen baard van de sleutel met afstandsbediening in het
portierslot te draaien.
BELANGRIJK Als de batterijen van de sleutel met afstandsbediening
leeg zijn, of als er een storing is in het diefstalalarm, dan kunt u
het alarm buiten werking stellen door de contactsleutel in het
contactslot te steken en in stand MAR te draaien.
fig. 20A0J0226m
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 54

WEGWIJS IN UW AUTO69
1
Deze functies kunnen handmatig worden gewijzigd, d.w.z. dat u
het systeem kunt regelen door naar wens een of meer functies te
selecteren en te wijzigen. Op deze manier worden de functies die
handmatig zijn gewijzigd niet langer automatisch door het systeem
geregeld. Het systeem grijpt alleen in om veiligheidsredenen.
De handmatige instellingen hebben altijd voorrang boven de au-
tomatische instellingen en blijven in het geheugen opgeslagen tot-
dat de knop AUTO wordt ingedrukt, behalve in de gevallen dat het
systeem om veiligheidsredenen ingrijpt.
Als handmatig een functie wordt aangepast, blijven de andere func-
ties echter automatisch geregeld. De luchtopbrengst in het interi-
eur is onafhankelijk van de snelheid van de auto, omdat de lucht-
opbrengst elektronisch geregeld wordt door de aanjager. De
luchttemperatuur in het interieur wordt altijd automatisch geregeld
op basis van de ingestelde temperatuur op het display (behalve
als het systeem is uitgeschakeld of onder enkele omstandighe-
den als de compressor is uitgeschakeld).
De volgende functies kunnen handmatig worden ingesteld en ge-
wijzigd:
❍luchttemperatuur bestuurderszijde/passagierszijde voor;
❍aanjagersnelheid (traploze regeling);
❍luchtverdeling in 7 standen (bestuurder/passagier);
❍inschakelen van de compressor;
❍niet gescheiden/gescheiden regeling;
❍snelle ontwaseming/ontdooiing;
❍luchtrecirculatie;
❍achterruitverwarming;
❍uitschakelen van het systeem. G drukknop voor in-/uitschakelen achterruitverwarming;
H drukknop voor inschakelen functie AUTO (automatische wer-
king) en draaiknop voor regelen temperatuur aan passa-
gierszijde;
I drukknop voor instellen luchtverdeling aan passagierszijde;
L verhogen/verlagen aanjagersnelheid;
M drukknop voor instellen luchtverdeling aan bestuurderszijde;
N drukknop voor inschakelen functie AUTO (automatische wer-
king) en draaiknop voor regelen temperatuur aan bestuur-
derszijde.
BESCHRIJVING
De automatische airconditioning met gescheiden regeling regelt de
temperatuur en de luchtverdeling in het interieur in twee zones:
bestuurders- en passagierszijde. Het systeem houdt het comfort
in het interieur constant en compenseert eventuele wijzigingen in
de weersomstandigheden buiten, ook zonnestraling (gesignaleerd
door een zonnestralingsensor).
De automatisch gecontroleerde parameters en functies zijn:
❍luchttemperatuur bij de luchtroosters aan bestuurderszij-
de/passagierszijde voor;
❍luchtverdeling via de luchtroosters aan bestuurderszij-
de/passagierszijde voor;
❍aanjagersnelheid (traploze regeling van de luchtstroom);
❍inschakeling van de compressor (voor koelen en drogen van
de lucht);
❍luchtrecirculatie.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 69

76WEGWIJS IN UW AUTO
BUITENVERLICHTING/DIMLICHTEN
Draai met de contactsleutel in stand MAR, draaiknop A in stand 2.
De dagverlichting wordt uitgeschakeld en de buitenverlichting en het
dimlicht gaan branden. Op het instrumentenpaneel gaat het contro-
lelampje
3branden.
AUTOMATISCHE REGELING VERLICHTING
(AUTOLIGHT) (Schemersensor)
(voor bepaalde uitvoeringen/markten)
Dit is een sensor met infrarood-lampje dat aan de regensensor is
gekoppeld en op de voorruit is gemonteerd. De sensor signaleert
wijzigingen in de lichtsterkte buiten de auto op basis van de ge-
voeligheid die in het Setup-menu is ingesteld. hoe hoger de ge-
voeligheid, hoe minder buitenlicht er nodig is om de verlichting in
te schakelen. Het systeem bestaat uit twee sensoren: een alge-
mene die in staat is de lichtintensiteit naar boven in te schatten,
en een richtingsensor die in staat is de lichtintensiteit in de rijrich-
ting van de auto in te schatten: hierdoor kunnen tunnels en der-
gelijke herkend worden.
De schemersensor wordt ingeschakeld door de draaiknop A-fig. 33
in stand
2Ate draaien. Op deze wijze wordt de automatische in-
schakeling van de buitenverlichting en de dimlichten gelijktijdig in-
geschakeld, afhankelijk van de sterkte van het buitenlicht.
BUITENVERLICHTING
HENDEL LINKS fig. 33
Met de linker hendel bedient u de buitenverlichting. De buitenver-
lichting werkt uitsluitend als de contactsleutel in stand MAR staat.
Als u de buitenverlichting inschakelt, gaan ook de verlichting van
het instrumentenpaneel en van de bedieningsknoppen op het dash-
board branden.
DAGVERLICHTING (D.R.L.)
(voor bepaalde uitvoeringen/markten)
Als u met de sleutel in stand MAR de draaiknop A in stand
Ozet,
wordt automatisch de dagverlichting ingeschakeld; de andere lam-
pen en de interieurverlichting blijven uitgeschakeld. Zie voor de wer-
king van de dagverlichting de paragraaf „Menu-onderdelen” in
dit hoofdstuk. Als de functie is uitgeschakeld en draaiknop A staat
in stand
O, wordt geen enkele verlichting ingeschakeld.
fig. 33A0J0063m
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 76
