Alfa Romeo MiTo 2010 Manual de Empleo y Cuidado (in Spanish)

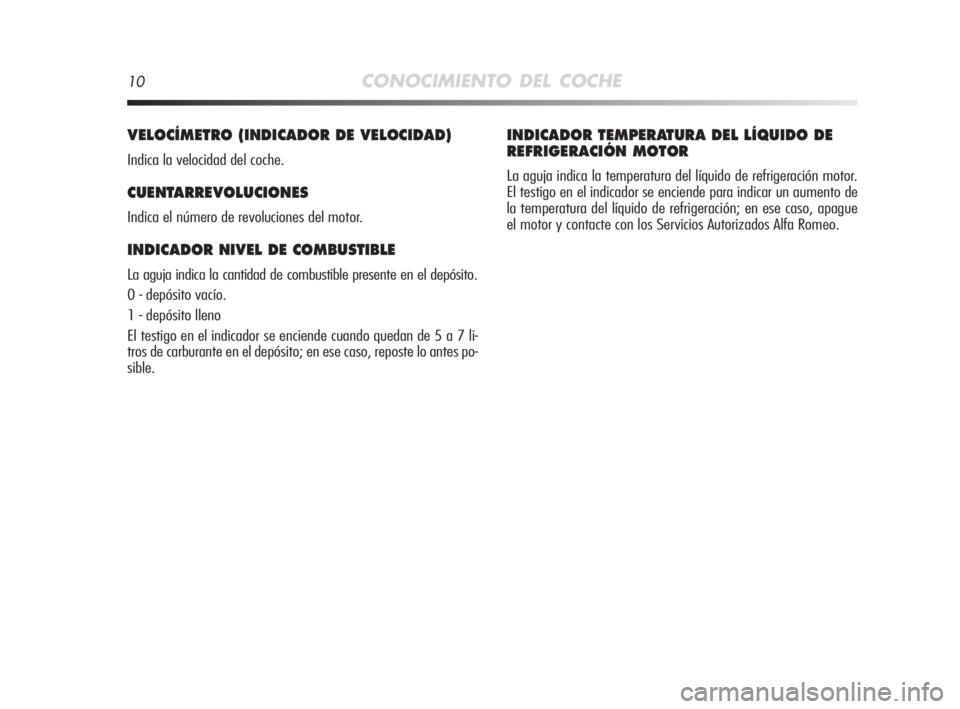

10CONOCIMIENTO DEL COCHE
VELOCÍMETRO (INDICADOR DE VELOCIDAD)
Indica la velocidad del coche.
CUENTARREVOLUCIONES
Indica el número de revoluciones del motor.
INDICADOR NIVEL DE COMBUSTIBLE
La aguja indica la cantidad de combustible presente en el depósito.
0 - depósito vacío.
1 - depósito lleno
El testigo en el indicador se enciende cuando quedan de 5 a 7 li-
tros de carburante en el depósito; en ese caso, reposte lo antes po-
sible.
INDICADOR TEMPERATURA DEL LÍQUIDO DE
REFRIGERACIÓN MOTOR
La aguja indica la temperatura del líquido de refrigeración motor.
El testigo en el indicador se enciende para indicar un aumento de
la temperatura del líquido de refrigeración; en ese caso, apague
el motor y contacte con los Servicios Autorizados Alfa Romeo.
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 10

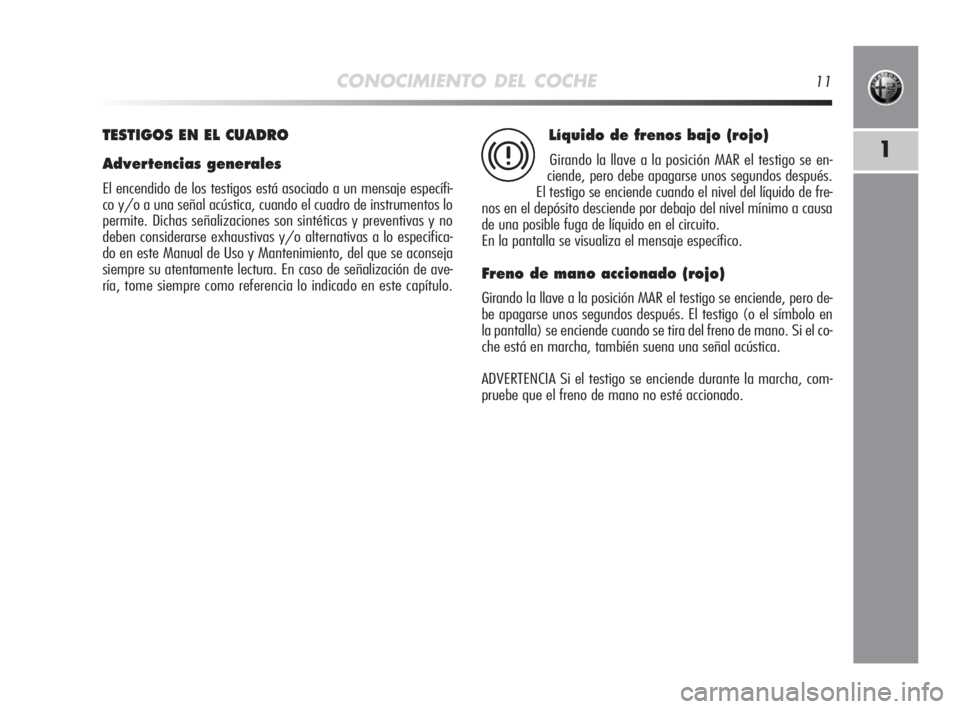

CONOCIMIENTO DEL COCHE11
1
TESTIGOS EN EL CUADRO
Advertencias generales
El encendido de los testigos está asociado a un mensaje específi-
co y/o a una señal acústica, cuando el cuadro de instrumentos lo
permite. Dichas señalizaciones son sintéticas y preventivas y no
deben considerarse exhaustivas y/o alternativas a lo especifica-
do en este Manual de Uso y Mantenimiento, del que se aconseja
siempre su atentamente lectura. En caso de señalización de ave-
ría, tome siempre como referencia lo indicado en este capítulo.
Líquido de frenos bajo (rojo)
Girando la llave a la posición MAR el testigo se en-
ciende, pero debe apagarse unos segundos después.
El testigo se enciende cuando el nivel del líquido de fre-
nos en el depósito desciende por debajo del nivel mínimo a causa
de una posible fuga de líquido en el circuito.
En la pantalla se visualiza el mensaje específico.
Freno de mano accionado (rojo)
Girando la llave a la posición MAR el testigo se enciende, pero de-
be apagarse unos segundos después. El testigo (o el símbolo en
la pantalla) se enciende cuando se tira del freno de mano. Si el co-
che está en marcha, también suena una señal acústica.
ADVERTENCIA Si el testigo se enciende durante la marcha, com-
pruebe que el freno de mano no esté accionado.
x
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 11

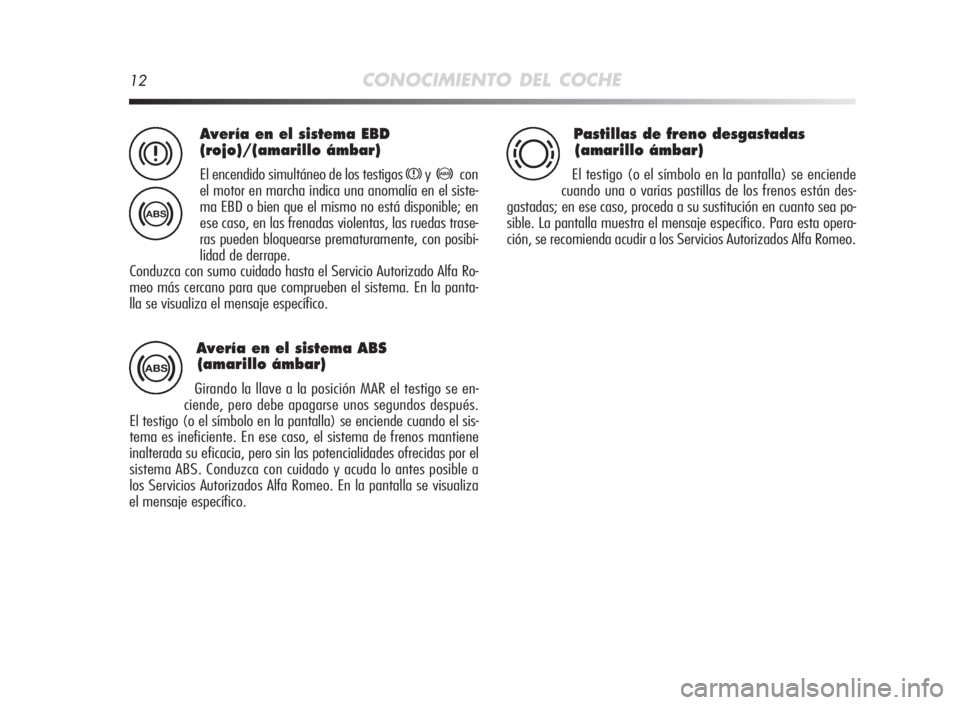

12CONOCIMIENTO DEL COCHE
Averíaen elsistema EBD
(rojo)/(amarilloámbar)
El encendido simultáneo de los testigosxy>con
el motor en marcha indica una anomalía en el siste-
ma EBD o bien que el mismo no está disponible; en
ese caso, en las frenadas violentas, las ruedas trase-
ras pueden bloquearse prematuramente, con posibi-
lidad de derrape.
Conduzca con sumo cuidado hasta el Servicio Autorizado Alfa Ro-
meo más cercano para que comprueben el sistema. En la panta-
lla se visualiza el mensaje específico.x
>
Pastillasde frenodesgastadas
(amarilloámbar)
El testigo (o el símbolo en la pantalla) se enciende
cuando una o varias pastillas de los frenos están des-
gastadas; en ese caso, proceda a su sustitución en cuanto sea po-
sible. La pantalla muestra el mensaje específico. Para esta opera-
ción, se recomienda acudir a los Servicios Autorizados Alfa Romeo.d
Averíaen elsistemaABS
(amarilloámbar)
Girando la llave a la posición MAR el testigo se en-
ciende, pero debe apagarse unos segundos después.
El testigo (o el símbolo en la pantalla) se enciende cuando el sis-
tema es ineficiente. En ese caso, el sistema de frenos mantiene
inalterada su eficacia, pero sin las potencialidades ofrecidas por el
sistema ABS. Conduzca con cuidado y acuda lo antes posible a
los Servicios Autorizados Alfa Romeo. En la pantalla se visualiza
el mensaje específico.>
001-130 Alfa MiTo E 3ed 11-02-2010 10:06 Pagina 12

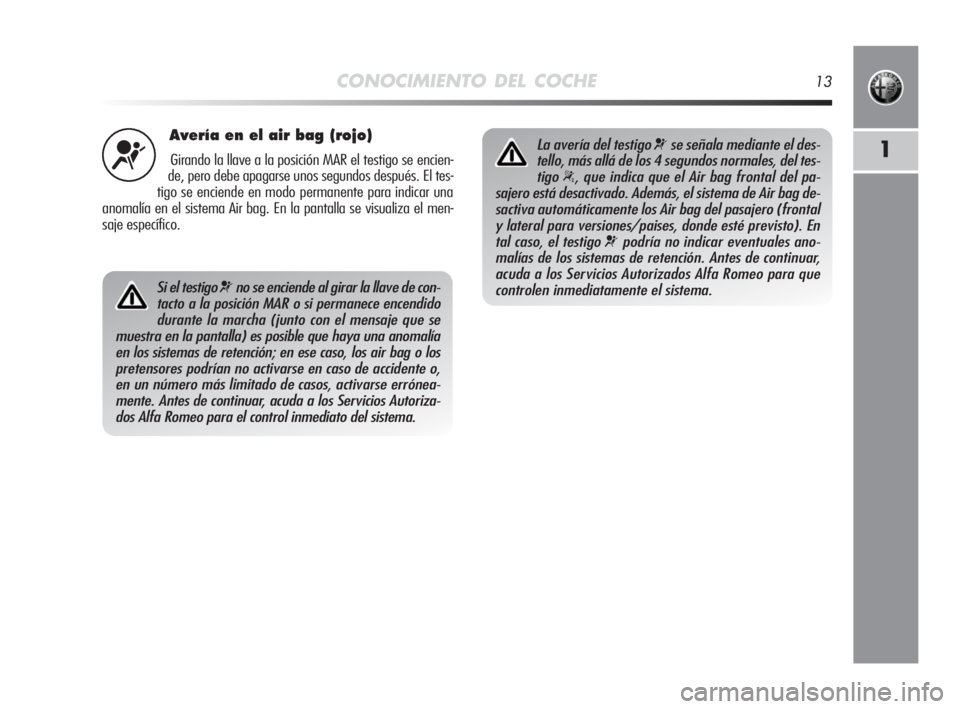

CONOCIMIENTO DEL COCHE13
1
Avería en el air bag (rojo)
Girando la llave a la posición MAR el testigo se encien-
de, pero debe apagarse unos segundos después. El tes-
tigo se enciende en modo permanente para indicar una
anomalía en el sistema Air bag. En la pantalla se visualiza el men-
saje específico.¬
Si el testigo ¬no se enciende al girar la llave de con-
tacto a la posición MAR o si permanece encendido
durante la marcha (junto con el mensaje que se
muestra en la pantalla) es posible que haya una anomalía
en los sistemas de retención; en ese caso, los air bag o los
pretensores podrían no activarse en caso de accidente o,
en un número más limitado de casos, activarse errónea-
mente. Antes de continuar, acuda a los Servicios Autoriza-
dos Alfa Romeo para el control inmediato del sistema.
La avería del testigo ¬se señala mediante el des-
tello, más allá de los 4 segundos normales, del tes-
tigo
“, que indica que el Air bag frontal del pa-
sajero está desactivado. Además, el sistema de Air bag de-
sactiva automáticamente los Air bag del pasajero (frontal
y lateral para versiones/paises, donde esté previsto). En
tal caso, el testigo
¬podría no indicar eventuales ano-
malías de los sistemas de retención. Antes de continuar,
acuda a los Servicios Autorizados Alfa Romeo para que
controlen inmediatamente el sistema.
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 13

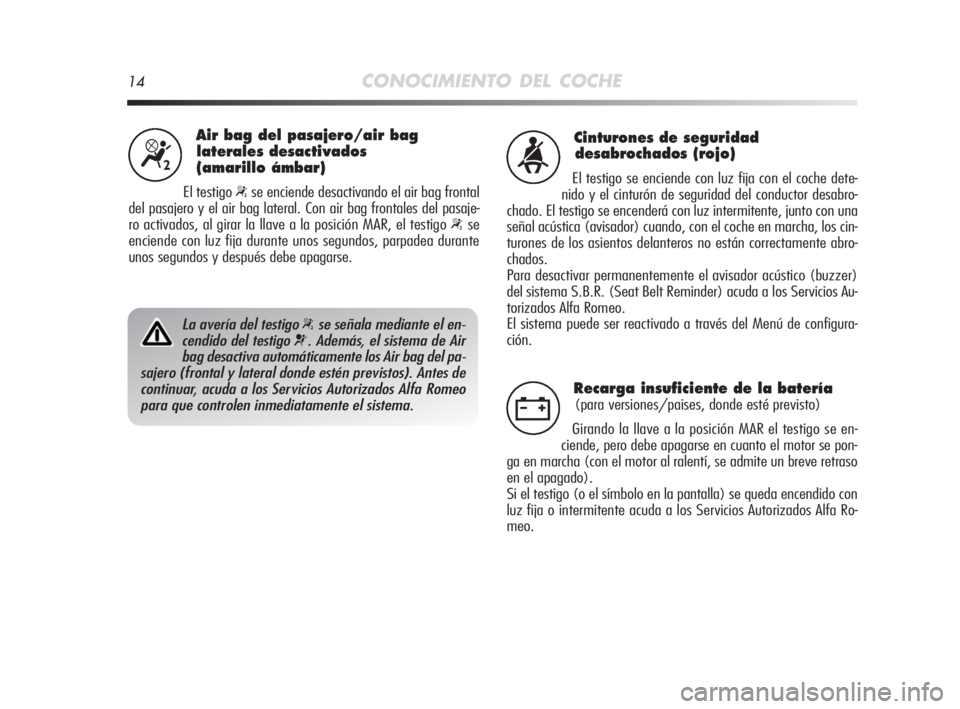

14CONOCIMIENTO DEL COCHE
Air bag del pasajero/air bag
laterales desactivados
(amarillo ámbar)
El testigo “se enciende desactivando el air bag frontal
del pasajero y el air bag lateral. Con air bag frontales del pasaje-
ro activados, al girar la llave a la posición MAR, el testigo
“se
enciende con luz fija durante unos segundos, parpadea durante
unos segundos y después debe apagarse.
“
La avería del testigo “se señala mediante el en-
cendido del testigo
¬. Además, el sistema de Air
bag desactiva automáticamente los Air bag del pa-
sajero (frontal y lateral donde estén previstos). Antes de
continuar, acuda a los Servicios Autorizados Alfa Romeo
para que controlen inmediatamente el sistema.
Cinturones de seguridad
desabrochados (rojo)
El testigo se enciende con luz fija con el coche dete-
nido y el cinturón de seguridad del conductor desabro-
chado. El testigo se encenderá con luz intermitente, junto con una
señal acústica (avisador) cuando, con el coche en marcha, los cin-
turones de los asientos delanteros no están correctamente abro-
chados.
Para desactivar permanentemente el avisador acústico (buzzer)
del sistema S.B.R. (Seat Belt Reminder) acuda a los Servicios Au-
torizados Alfa Romeo.
El sistema puede ser reactivado a través del Menú de configura-
ción.<
Recarga insuficiente de la batería
(para versiones/paises, donde esté previsto)
Girando la llave a la posición MAR el testigo se en-
ciende, pero debe apagarse en cuanto el motor se pon-
ga en marcha (con el motor al ralentí, se admite un breve retraso
en el apagado).
Si el testigo (o el símbolo en la pantalla) se queda encendido con
luz fija o intermitente acuda a los Servicios Autorizados Alfa Ro-
meo.w
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 14

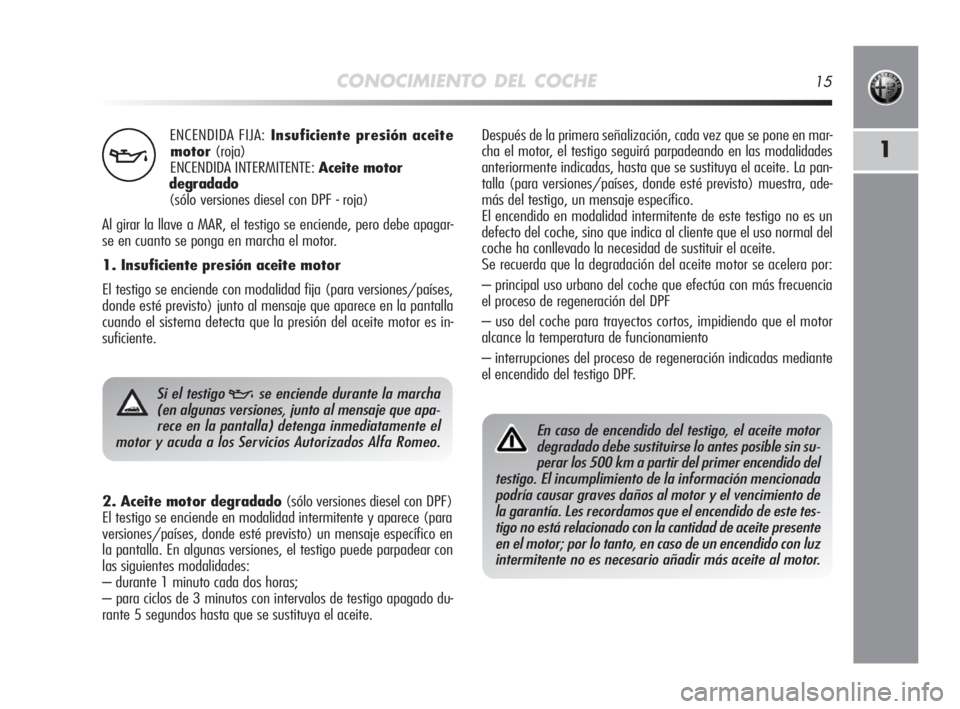

CONOCIMIENTO DEL COCHE15
1
ENCENDIDA FIJA:Insuficiente presión aceite
motor(roja)
ENCENDIDA INTERMITENTE: Aceite motor
degradado
(sólo versiones diesel con DPF - roja)
Al girar la llave a MAR, el testigo se enciende, pero debe apagar-
se en cuanto se ponga en marcha el motor.
1. Insuficiente presión aceite motor
El testigo se enciende con modalidad fija (para versiones/países,
donde esté previsto) junto al mensaje que aparece en la pantalla
cuando el sistema detecta que la presión del aceite motor es in-
suficiente.
Si el testigo vse enciende durante la marcha
(en algunas versiones, junto al mensaje que apa-
rece en la pantalla) detenga inmediatamente el
motor y acuda a los Servicios Autorizados Alfa Romeo.
v
Después de la primera señalización, cada vez que se pone en mar-
cha el motor, el testigo seguirá parpadeando en las modalidades
anteriormente indicadas, hasta que se sustituya el aceite. La pan-
talla (para versiones/países, donde esté previsto) muestra, ade-
más del testigo, un mensaje específico.
El encendido en modalidad intermitente de este testigo no es un
defecto del coche, sino que indica al cliente que el uso normal del
coche ha conllevado la necesidad de sustituir el aceite.
Se recuerda que la degradación del aceite motor se acelera por:
– principal uso urbano del coche que efectúa con más frecuencia
el proceso de regeneración del DPF
– uso del coche para trayectos cortos, impidiendo que el motor
alcance la temperatura de funcionamiento
– interrupciones del proceso de regeneración indicadas mediante
el encendido del testigo DPF.
En caso de encendido del testigo, el aceite motor
degradado debe sustituirse lo antes posible sin su-
perar los 500 km a partir del primer encendido del
testigo. El incumplimiento de la información mencionada
podría causar graves daños al motor y el vencimiento de
la garantía. Les recordamos que el encendido de este tes-
tigo no está relacionado con la cantidad de aceite presente
en el motor; por lo tanto, en caso de un encendido con luz
intermitente no es necesario añadir más aceite al motor.
2. Aceite motor degradado(sólo versiones diesel con DPF)
El testigo se enciende en modalidad intermitente y aparece (para
versiones/países, donde esté previsto) un mensaje específico en
la pantalla. En algunas versiones, el testigo puede parpadear con
las siguientes modalidades:
– durante 1 minuto cada dos horas;
– para ciclos de 3 minutos con intervalos de testigo apagado du-
rante 5 segundos hasta que se sustituya el aceite.
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 15

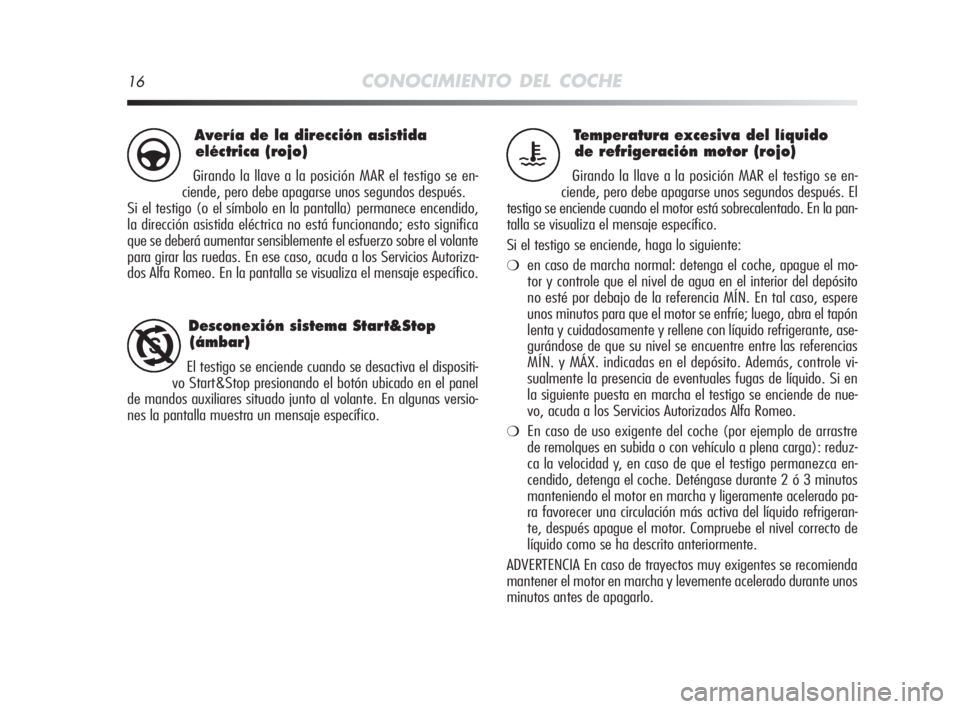

16CONOCIMIENTO DEL COCHE
Temperatura excesiva del líquido
de refrigeración motor (rojo)
Girando la llave a la posición MAR el testigo se en-
ciende, pero debe apagarse unos segundos después. El
testigo se enciende cuando el motor está sobrecalentado. En la pan-
talla se visualiza el mensaje específico.
Si el testigo se enciende, haga lo siguiente:
❍en caso de marcha normal: detenga el coche, apague el mo-
tor y controle que el nivel de agua en el interior del depósito
no esté por debajo de la referencia MÍN. En tal caso, espere
unos minutos para que el motor se enfríe; luego, abra el tapón
lenta y cuidadosamente y rellene con líquido refrigerante, ase-
gurándose de que su nivel se encuentre entre las referencias
MÍN. y MÁX. indicadas en el depósito. Además, controle vi-
sualmente la presencia de eventuales fugas de líquido. Si en
la siguiente puesta en marcha el testigo se enciende de nue-
vo, acuda a los Servicios Autorizados Alfa Romeo.
❍En caso de uso exigente del coche (por ejemplo de arrastre
de remolques en subida o con vehículo a plena carga): reduz-
ca la velocidad y, en caso de que el testigo permanezca en-
cendido, detenga el coche. Deténgase durante 2 ó 3 minutos
manteniendo el motor en marcha y ligeramente acelerado pa-
ra favorecer una circulación más activa del líquido refrigeran-
te, después apague el motor. Compruebe el nivel correcto de
líquido como se ha descrito anteriormente.
ADVERTENCIA En caso de trayectos muy exigentes se recomienda
mantener el motor en marcha y levemente acelerado durante unos
minutos antes de apagarlo.
u
Avería de la dirección asistida
eléctrica (rojo)
Girando la llave a la posición MAR el testigo se en-
ciende, pero debe apagarse unos segundos después.
Si el testigo (o el símbolo en la pantalla) permanece encendido,
la dirección asistida eléctrica no está funcionando; esto significa
que se deberá aumentar sensiblemente el esfuerzo sobre el volante
para girar las ruedas. En ese caso, acuda a los Servicios Autoriza-
dos Alfa Romeo. En la pantalla se visualiza el mensaje específico.g
Desconexión sistema Start&Stop
(ámbar)
El testigo se enciende cuando se desactiva el dispositi-
vo Start&Stop presionando el botón ubicado en el panel
de mandos auxiliares situado junto al volante. En algunas versio-
nes la pantalla muestra un mensaje específico.T
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 16

Avería en el sistema EOBD/inyección
(amarillo ámbar)
En condiciones normales, al girar la llave de contacto
a la posición MAR, el testigo se enciende, pero debe apa-
garse inmediatamente después de que arranque el motor.
El testigo que se queda encendido o se enciende durante la mar-
cha indica un mal funcionamiento del sistema de inyección; con-
cretamente, el testigo que se enciende con luz fija indica un mal
funcionamiento del sistema de alimentación/encendido que po-
dría provocar emisiones elevadas en el escape, una posible pérdi-
da de prestaciones, una mala conducción y consumos elevados.
En algunas versiones, la pantalla muestra un mensaje específico.
En estas condiciones, se puede continuar la marcha, pero evitan-
do exigirle al motor grandes esfuerzos o altas velocidades. El uso
prolongado del coche con el testigo encendido con luz fija puede
ocasionar daños. Acuda lo antes posible a los Servicios Autoriza-
dos Alfa Romeo.
El testigo se apaga si el mal funcionamiento desaparece; de to-
das maneras, el sistema memoriza la señalización.

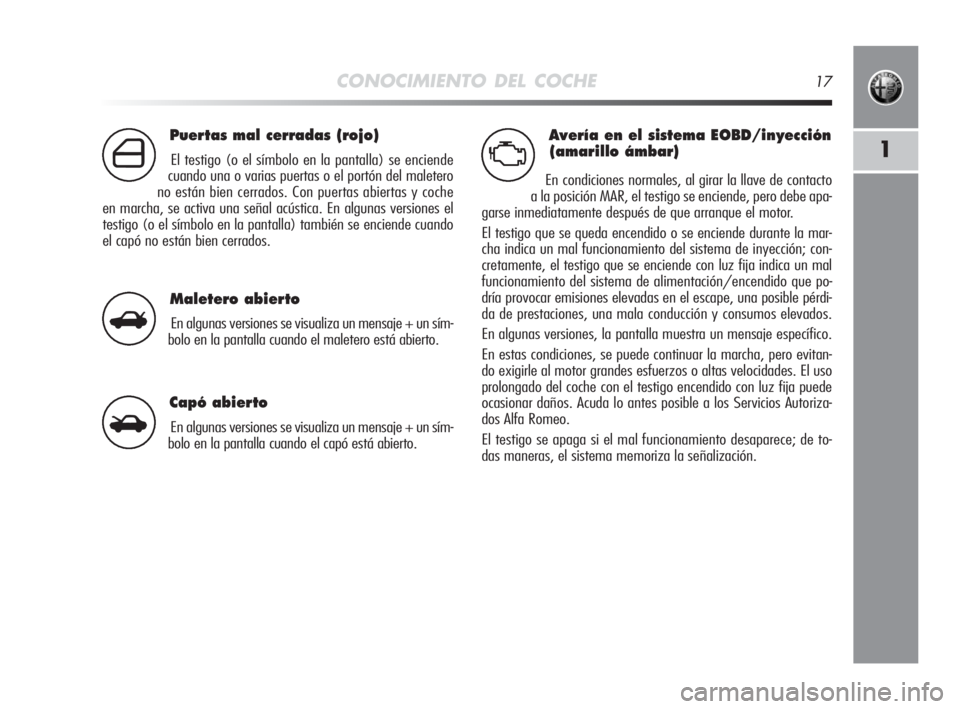

CONOCIMIENTO DEL COCHE17
1
Puertas mal cerradas (rojo)
El testigo (o el símbolo en la pantalla) se enciende
cuando una o varias puertas o el portón del maletero
no están bien cerrados. Con puertas abiertas y coche
en marcha, se activa una señal acústica. En algunas versiones el
testigo (o el símbolo en la pantalla) también se enciende cuando
el capó no están bien cerrados.´
Maletero abierto
En algunas versiones se visualiza un mensaje + un sím-
bolo en la pantalla cuando el maletero está abierto.R
Capó abierto
En algunas versiones se visualiza un mensaje + un sím-
bolo en la pantalla cuando el capó está abierto.S
U
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 17

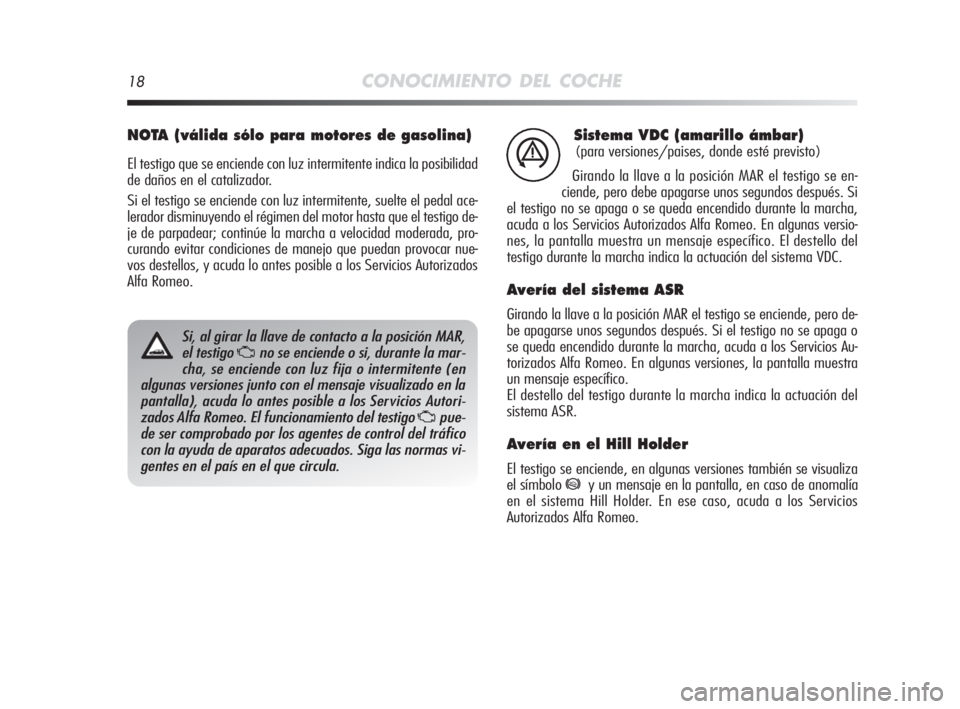

18CONOCIMIENTO DEL COCHE
Sistema VDC (amarillo ámbar)
(para versiones/paises, donde esté previsto)
Girando la llave a la posición MAR el testigo se en-
ciende, pero debe apagarse unos segundos después. Si
el testigo no se apaga o se queda encendido durante la marcha,
acuda a los Servicios Autorizados Alfa Romeo. En algunas versio-
nes, la pantalla muestra un mensaje específico. El destello del
testigo durante la marcha indica la actuación del sistema VDC.
Avería del sistema ASR
Girando la llave a la posición MAR el testigo se enciende, pero de-
be apagarse unos segundos después. Si el testigo no se apaga o
se queda encendido durante la marcha, acuda a los Servicios Au-
torizados Alfa Romeo. En algunas versiones, la pantalla muestra
un mensaje específico.
El destello del testigo durante la marcha indica la actuación del
sistema ASR.
Avería en el Hill Holder
El testigo se enciende, en algunas versiones también se visualiza
el símbolo
*y un mensaje en la pantalla, en caso de anomalía
en el sistema Hill Holder. En ese caso, acuda a los Servicios
Autorizados Alfa Romeo.
á
NOTA (válida sólo para motores de gasolina)
El testigo que se enciende con luz intermitente indica la posibilidad
de daños en el catalizador.
Si el testigo se enciende con luz intermitente, suelte el pedal ace-
lerador disminuyendo el régimen del motor hasta que el testigo de-
je de parpadear; continúe la marcha a velocidad moderada, pro-
curando evitar condiciones de manejo que puedan provocar nue-
vos destellos, y acuda lo antes posible a los Servicios Autorizados
Alfa Romeo.
Si, al girar la llave de contacto a la posición MAR,
el testigo
Uno se enciende o si, durante la mar-
cha, se enciende con luz fija o intermitente (en
algunas versiones junto con el mensaje visualizado en la
pantalla), acuda lo antes posible a los Servicios Autori-
zados Alfa Romeo. El funcionamiento del testigo
Upue-
de ser comprobado por los agentes de control del tráfico
con la ayuda de aparatos adecuados. Siga las normas vi-
gentes en el país en el que circula.
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 18

CONOCIMIENTO DEL COCHE19
1
Avería del sistema Alfa Romeo
CODE/Avería alarma/Intento de
forzamiento (amarillo ámbar)
(para versiones/paises, donde esté previsto)
El testigo (o el símbolo en la pantalla) se enciende (en algunas
versiones también se visualiza un mensaje en la pantalla) para
indicar la avería del sistema Alfa Romeo CODE o de la alarma (pa-
ra versiones/paises, donde esté previsto): en ese caso, acuda lo
antes posible a los Servicios Autorizados Alfa Romeo.
Intento de forzamiento
El destello del testigo o, en algunas versiones el encendido del sím-
bolo en la pantalla (junto con la visualización de un mensaje) in-
dica un intento de forzamiento. Acuda lo antes posible a los Ser-
vicios Autorizados Alfa Romeo.
Y
Precalentamiento
(versiones Diésel)
(amarillo ámbar)
Girando la llave a la posición MAR el testigo se encien-
de; se apaga cuando los precalentadores han alcanzado la tem-
peratura establecida. Cuando se haya apagado el testigo, ponga
inmediatamente en marcha el motor.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el
encendido del testigo tiene una duración casi imperceptible.
m
Presencia de agua en el filtro
de gasóleo
(versiones Diésel)
(amarillo ámbar)
El testigo se enciende con luz fija durante la marcha (tam-
bién se visualiza un mensaje en la pantalla) para indicar la pre-
sencia de agua en el filtro de gasóleo.
c
La presencia de agua en el circuito de alimenta-
ción puede ocasionar daños serios al sistema de in-
yección y causar irregularidades en el funciona-
miento del motor. Si el testigo
cse enciende en el cua-
dro de instrumentos (también se visualiza un mensaje
en la pantalla) acuda lo antes posible a los Servicios Au-
torizados Alfa Romeo para la operación de purga. En ca-
so de que la misma señal aparezca inmediatamente des-
pués de un repostado, es posible que haya entrado agua
en el depósito: si es así, apague inmediatamente el mo-
tor y contacte con los Servicios Autorizados Alfa Romeo.
Avería precalentamiento (versiones Diésel)
El destello del testigo (en algunas versiones también se visualiza un
mensaje en la pantalla) indica una anomalía en el sistema de pre-
calentamiento. Acuda lo antes posible a los Servicios Autorizados
Alfa Romeo para eliminar la anomalía.
001-130 Alfa MiTo E 2ed 23-12-2009 12:47 Pagina 19
