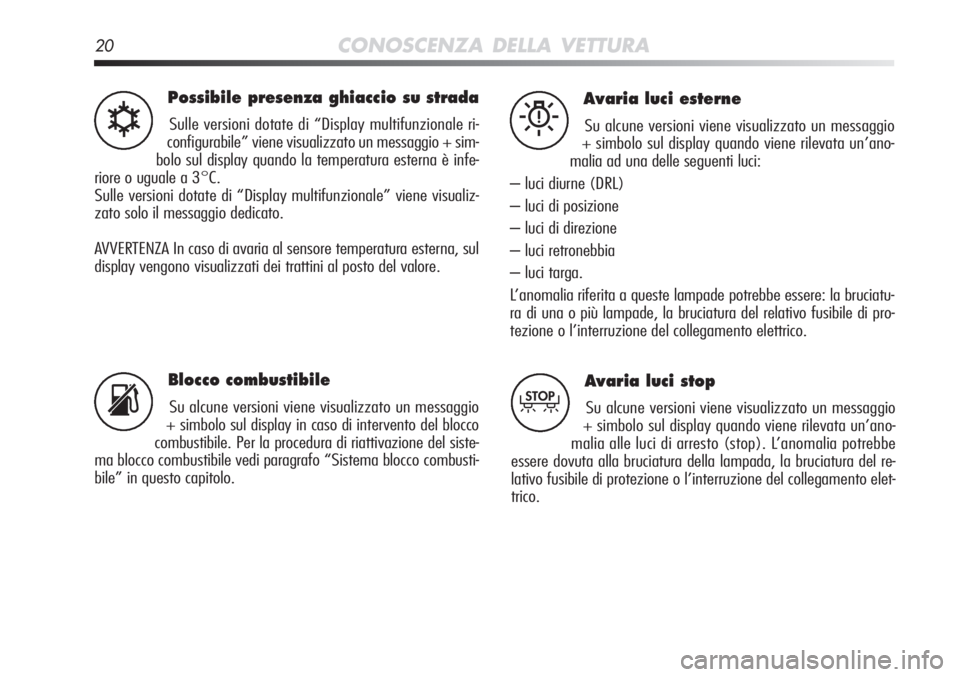

20CONOSCENZA DELLA VETTURA
Possibile presenza ghiaccio su strada
Sulle versioni dotate di “Display multifunzionale ri-
configurabile” viene visualizzato un messaggio + sim-
bolo sul display quando la temperatura esterna è infe-
riore o uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale” viene visualiz-\
zato solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore temperatura esterna, sul
display vengono visualizzati dei trattini al posto del valore.√
Blocco combustibile
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display in caso di intervento del blocco
combustibile. Per la procedura di riattivazione del siste-
ma blocco combustibile vedi paragrafo “Sistema blocco combusti-
bile” in questo capitolo.s
Avaria luci esterne
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando viene rilevata un’ano-
malia ad una delle seguenti luci:
– luci diurne (DRL)
– luci di posizione
– luci di direzione
– luci retronebbia
– luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatu-
ra di una o più lampade, la bruciatura del relativo fusibile di pro-
tezione o l’interruzione del collegamento elettrico.W
Avaria luci stop
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando viene rilevata un’ano-
malia alle luci di arresto (stop). L’anomalia potrebbe
essere dovuta alla bruciatura della lampada, la bruciatura del re-
lativo fusibile di protezione o l’interruzione del collegamento elet-
trico.T
Page 22 of 262

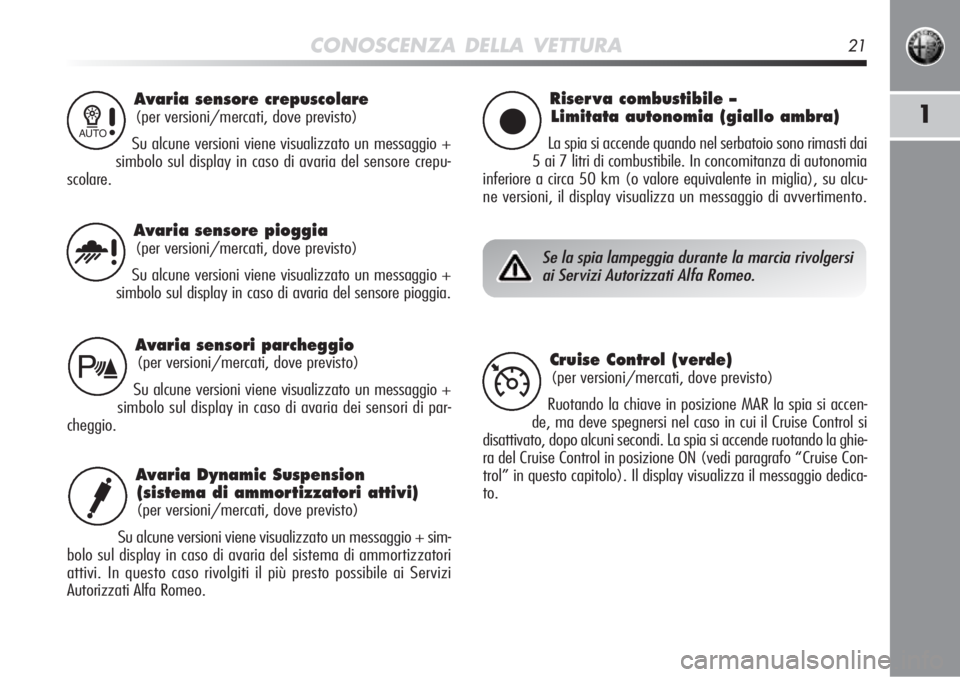

CONOSCENZA DELLA VETTURA21
1
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display in caso di avaria del sensore crepu-
scolare.1
Riser va combustibile – Limitata autonomia (giallo ambra)
La spia si accende quando nel serbatoio sono rimasti dai
5 ai 7 litri di combustibile. In concomitanza di autonomia
inferiore a circa 50 km (o valore equivalente in miglia), su alcu-
ne versioni, il display visualizza un messaggio di avvertimento.
Avaria sensori parcheggio
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display in caso di avaria dei sensori di par-
cheggio.
Avaria sensore pioggia
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display in caso di avaria del sensore pioggia.u
ç
t
Se la spia lampeggia durante la marcia rivolgersi ai Servizi Autorizzati Alfa Romeo.
Cruise Control (verde)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi nel caso in cui il Cruise Control si
disattivato, dopo alcuni secondi. La spia si accende ruotando la ghie-
ra del Cruise Control in posizione ON (vedi paragrafo “Cruise Con-
trol” in questo capitolo). Il display visualizza il messaggio dedica\
-
to.Ü
Avaria Dynamic Suspension (sistema di ammortizzatori attivi)
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + sim-
bolo sul display in caso di avaria del sistema di ammortizzatori
attivi. In questo caso rivolgiti il più presto possibile ai Servizi
Autorizzati Alfa Romeo.i
Page 23 of 262

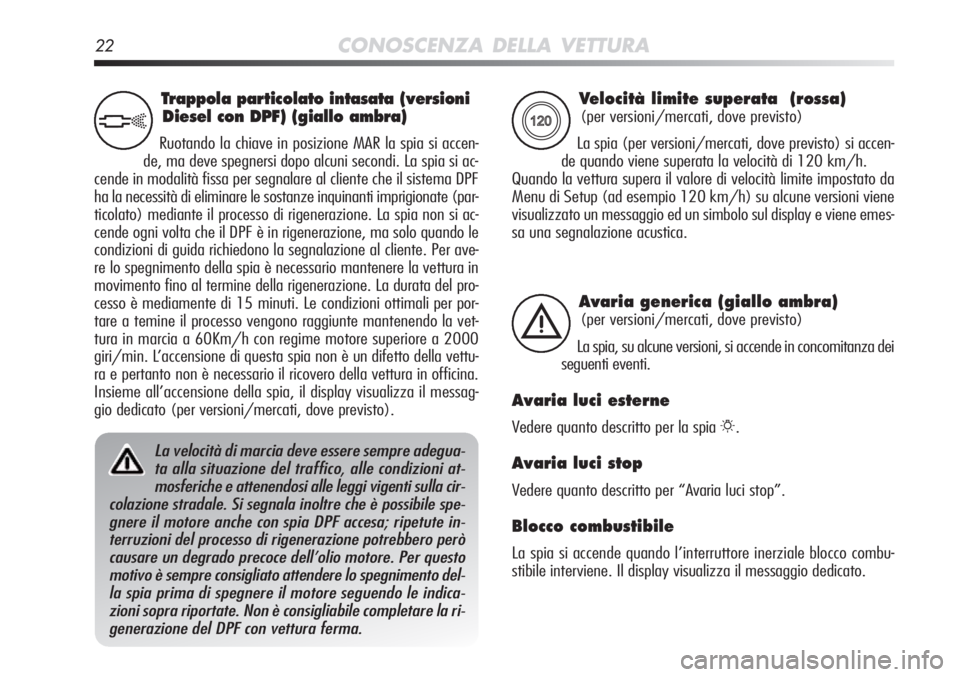

22CONOSCENZA DELLA VETTURA
Velocità limite superata (rossa)
(per versioni/mercati, dove previsto)
La spia (per versioni/mercati, dove previsto) si accen-
de quando viene superata la velocità di 120 km/h.
Quando la vettura supera il valore di velocità limite impostato da
Menu di Setup (ad esempio 120 km/h) su alcune versioni viene
visualizzato un messaggio ed un simbolo sul display e viene emes-
sa una segnalazione acustica.
X
Avaria generica (giallo ambra)
(per versioni/mercati, dove previsto)
La spia, su alcune versioni, si accende in concomitanza dei
seguenti eventi.
Avaria luci esterne
Vedere quanto descritto per la spia 6.
Avaria luci stop
Vedere quanto descritto per “Avaria luci stop”.
Blocco combustibile
La spia si accende quando l’interruttore inerziale blocco combu-
stibile interviene. Il display visualizza il messaggio dedicato.
è
Trappola particolato intasata (versioni Diesel con DPF) (giallo ambra)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. La spia si ac-
cende in modalità fissa per segnalare al cliente che il sistema DPF
ha la necessità di eliminare le sostanze inquinanti imprigionate (pa\
r-
ticolato) mediante il processo di rigenerazione. La spia non si ac-
cende ogni volta che il DPF è in rigenerazione, ma solo quando le
condizioni di guida richiedono la segnalazione al cliente. Per ave-
re lo spegnimento della spia è necessario mantenere la vettura in
movimento fino al termine della rigenerazione. La durata del pro-
cesso è mediamente di 15 minuti. Le condizioni ottimali per por-
tare a temine il processo vengono raggiunte mantenendo la vet-
tura in marcia a 60Km/h con regime motore superiore a 2000
giri/min. L’accensione di questa spia non è un difetto della vettu-
ra e pertanto non è necessario il ricovero della vettura in officina.
Insieme all’accensione della spia, il display visualizza il messag-
gio dedicato (per versioni/mercati, dove previsto).
h
La velocità di marcia deve essere sempre adegua- ta alla situazione del traffico, alle condizioni at-mosferiche e attenendosi alle leggi vigenti sulla cir-
colazione stradale. Si segnala inoltre che è possibile spe- gnere il motore anche con spia DPF accesa; ripetute in-terruzioni del processo di rigenerazione potrebbero peròcausare un degrado precoce dell’olio motore. Per questomotivo è sempre consigliato attendere lo spegnimento del-la spia prima di spegnere il motore seguendo le indica-zioni sopra riportate. Non è consigliabile completare la ri-generazione del DPF con vettura ferma.
Page 24 of 262
CONOSCENZA DELLA VETTURA23
1
Insufficiente pressione pneumatici
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende (su alcune
versioni unitamente al messaggio visualizzato sul display)
(unitamente ad una segnalazione acustica) se la pressione di uno
o più pneumatici scende al di sotto di una soglia prestabilita. In
questo modo il sistema T.P.M.S. avvisa il conducente segnalando
la possibilità di pneumatico/i pericolosamente sgonfio/i e quindi
di una probabile foratura.
AVVERTENZA Non proseguire la marcia con uno o più pneumatici
sgonfi poiché la guidabilità della vettura può essere compromes\
-
sa. Arrestare la marcia evitando di frenare e sterzare bruscamen-
te. Sostituire immediatamente la ruota con il ruotino di scorta (per
versioni/mercati, dove previsto) o provvedere alla riparazione me-
diante l’apposito kit (vedere paragrafo “Sostituzione di una ruo-
ta” nel capitolo “4”) e rivolgersi il più presto possibile \
ai Servizi
Autorizzati Alfa Romeo.n
Avaria Start&Stop
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un’anomalia al sistema
Start&Stop.
Avaria sensore pioggia
(per versioni/mercati, dove previsto)
Vedere quanto descritto per la spia
u.
Avaria sensori di parcheggio
(per versioni/mercati, dove previsto)
Vedere quanto descritto per la spia
t.
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un’anomalia al sensore
crepuscolare.
Page 25 of 262

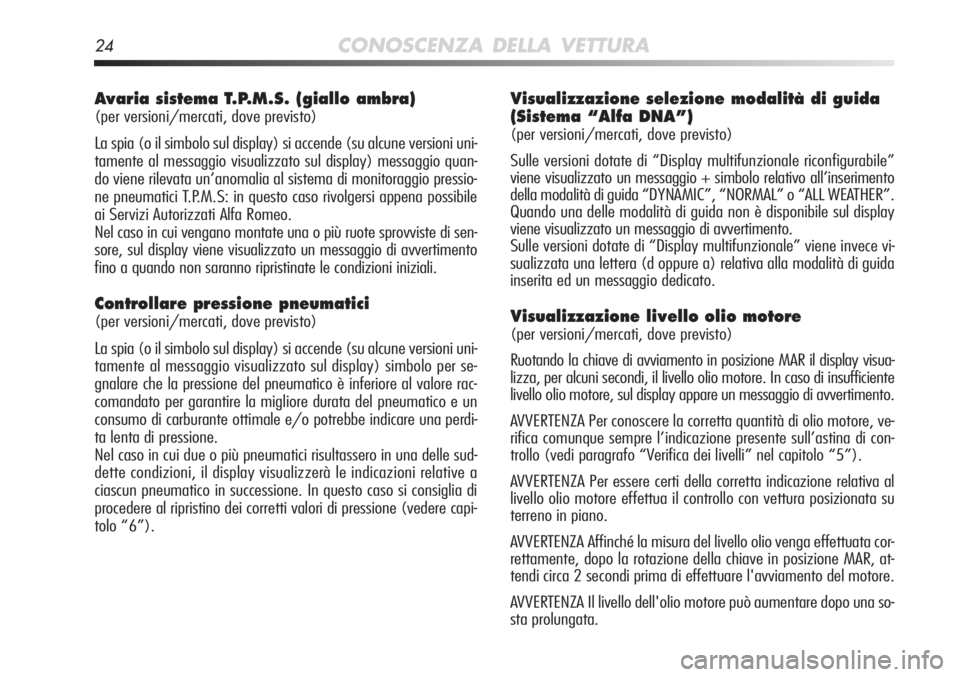

24CONOSCENZA DELLA VETTURA
Avaria sistema T.P.M.S. (giallo ambra)
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende (su alcune versioni uni\
-
tamente al messaggio visualizzato sul display) messaggio quan-
do viene rilevata un’anomalia al sistema di monitoraggio pressio-
ne pneumatici T.P.M.S: in questo caso rivolgersi appena possibile
ai Servizi Autorizzati Alfa Romeo.
Nel caso in cui vengano montate una o più ruote sprovviste di sen-
sore, sul display viene visualizzato un messaggio di avvertimento
fino a quando non saranno ripristinate le condizioni iniziali.
Controllare pressione pneumatici
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende (su alcune versioni uni\
-
tamente al messaggio visualizzato sul display) simbolo per se-
gnalare che la pressione del pneumatico è inferiore al valore rac-
comandato per garantire la migliore durata del pneumatico e un
consumo di carburante ottimale e/o potrebbe indicare una perdi-
ta lenta di pressione.
Nel caso in cui due o più pneumatici risultassero in una delle sud-
dette condizioni, il display visualizzerà le indicazioni relative a
ciascun pneumatico in successione. In questo caso si consiglia di
procedere al ripristino dei corretti valori di pressione (vedere capi-
tolo “6”).
Visualizzazione selezione modalità di guida
(Sistema “Alfa DNA”)
(per versioni/mercati, dove previsto)
Sulle versioni dotate di “Display multifunzionale riconfigurabile”\
viene visualizzato un messaggio + simbolo relativo all’inserimento
della modalità di guida “DYNAMIC”, “NORMAL” o “ALL WEA\
THER”.
Quando una delle modalità di guida non è disponibile sul display
viene visualizzato un messaggio di avvertimento.
Sulle versioni dotate di “Display multifunzionale” viene invece vi\
-
sualizzata una lettera (d oppure a) relativa alla modalità di guida\
inserita ed un messaggio dedicato.
Visualizzazione livello olio motore
(per versioni/mercati, dove previsto)
Ruotando la chiave di avviamento in posizione MAR il display visua-
lizza, per alcuni secondi, il livello olio motore. In caso di insufficie\
nte
livello olio motore, sul display appare un messaggio di avvertimento.
AVVERTENZA Per conoscere la corretta quantità di olio motore, ve-
rifica comunque sempre l’indicazione presente sull’astina di con-
trollo (vedi paragrafo “Verifica dei livelli” nel capitolo “5”).
AVVERTENZA Per essere certi della corretta indicazione relativa al
livello olio motore effettua il controllo con vettura posizionata su
terreno in piano.
AVVERTENZA Affinché la misura del livello olio venga effettuata cor-
rettamente, dopo la rotazione della chiave in posizione MAR, at-
tendi circa 2 secondi prima di effettuare l'avviamento del motore.
AVVERTENZA Il livello dell'olio motore può aumentare dopo una so-
sta prolungata.
Page 26 of 262

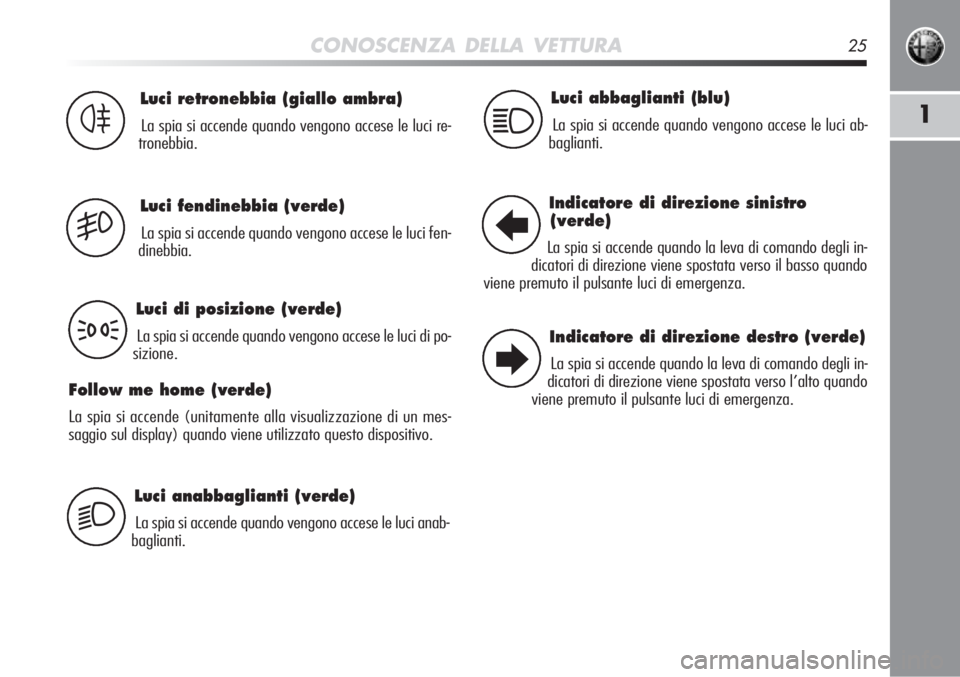

CONOSCENZA DELLA VETTURA25
1
Luci anabbaglianti (verde)
La spia si accende quando vengono accese le luci anab-
baglianti.
Luci retronebbia (giallo ambra)
La spia si accende quando vengono accese le luci re-
tronebbia.4
Luci fendinebbia (verde)
La spia si accende quando vengono accese le luci fen-
dinebbia.5
Luci di posizione (verde)
La spia si accende quando vengono accese le luci di po-
sizione.
Follow me home (verde)
La spia si accende (unitamente alla visualizzazione di un mes-
saggio sul display) quando viene utilizzato questo dispositivo.
3
2
Luci abbaglianti (blu)
La spia si accende quando vengono accese le luci ab-
baglianti.1
Indicatore di direzione sinistro (verde)
La spia si accende quando la leva di comando degli in-
dicatori di direzione viene spostata verso il basso quando
viene premuto il pulsante luci di emergenza.
Indicatore di direzione destro (verde)
La spia si accende quando la leva di comando degli in-
dicatori di direzione viene spostata verso l’alto quando
viene premuto il pulsante luci di emergenza.
R
E
Page 27 of 262

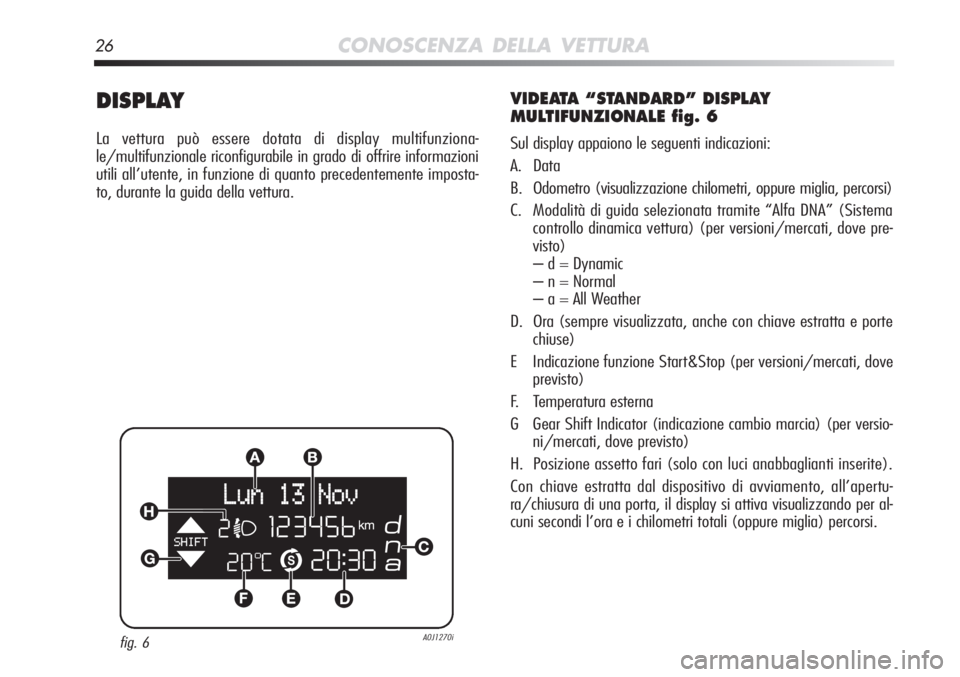

26CONOSCENZA DELLA VETTURA
DISPLAY
La vettura può essere dotata di display multifunziona-
le/multifunzionale riconfigurabile in grado di offrire informazioni
utili all’utente, in funzione di quanto precedentemente imposta-
to, durante la guida della vettura.
VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE fig. 6
Sul display appaiono le seguenti indicazioni:
A. Data
B. Odometro (visualizzazione chilometri, oppure miglia, percorsi)
C. Modalità di guida selezionata tramite “Alfa DNA” (Sistemacontrollo dinamica vettura) (per versioni/mercati, dove pre-
visto)– d = Dynamic
– n = Normal
– a = All Weather
D. Ora (sempre visualizzata, anche con chiave estratta e porte chiuse)
E Indicazione funzione Start&Stop (per versioni/mercati, dove previsto)
F. Temperatura esterna
G Gear Shift Indicator (indicazione cambio marcia) (per versio- ni/mercati, dove previsto)
H. Posizione assetto fari (solo con luci anabbaglianti inserite).
Con chiave estratta dal dispositivo di avviamento, all’apertu-
ra/chiusura di una porta, il display si attiva visualizzando per al-
cuni secondi l’ora e i chilometri totali (oppure miglia) percorsi.
fig. 6A0J1270i
Page 28 of 262
CONOSCENZA DELLA VETTURA27
1

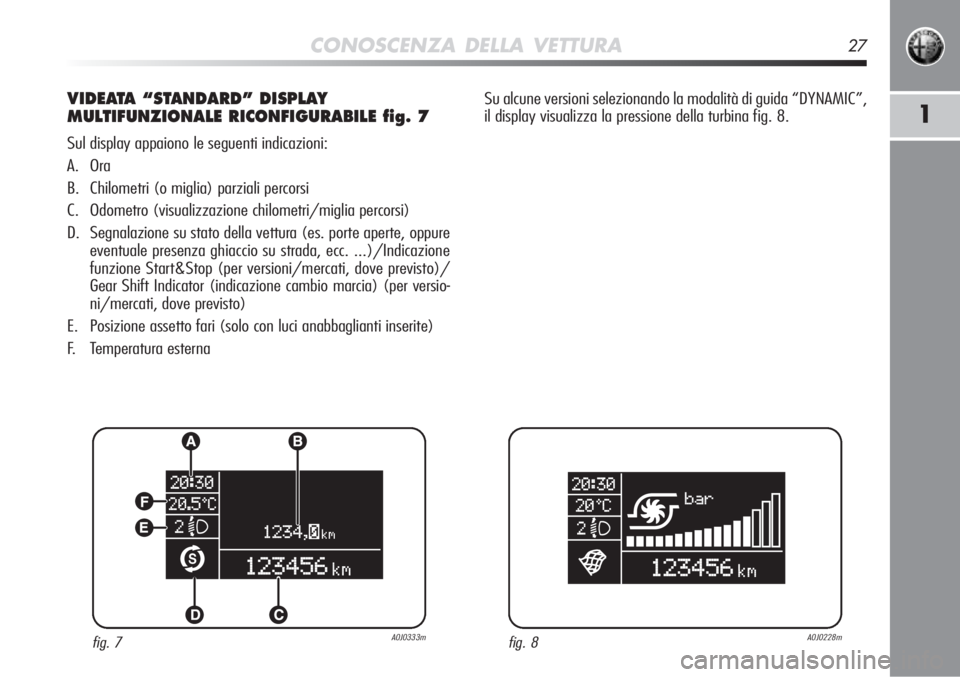

VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILE fig. 7
Sul display appaiono le seguenti indicazioni:
A. Ora
B. Chilometri (o miglia) parziali percorsi
C. Odometro (visualizzazione chilometri/miglia percorsi)
D. Segnalazione su stato della vettura (es. porte aperte, oppureeventuale presenza ghiaccio su strada, ecc. ...)/Indicazione
funzione Start&Stop (per versioni/mercati, dove previsto)/
Gear Shift Indicator (indicazione cambio marcia) (per versio-
ni/mercati, dove previsto)
E. Posizione assetto fari (solo con luci anabbaglianti inserite)
F. Temperatura esterna Su alcune versioni selezionando la modalità di guida “DYNAMIC”,\
il display visualizza la pressione della turbina fig. 8.
fig. 7A0J0333mfig. 8A0J0228m
Page 29 of 262
28CONOSCENZA DELLA VETTURA

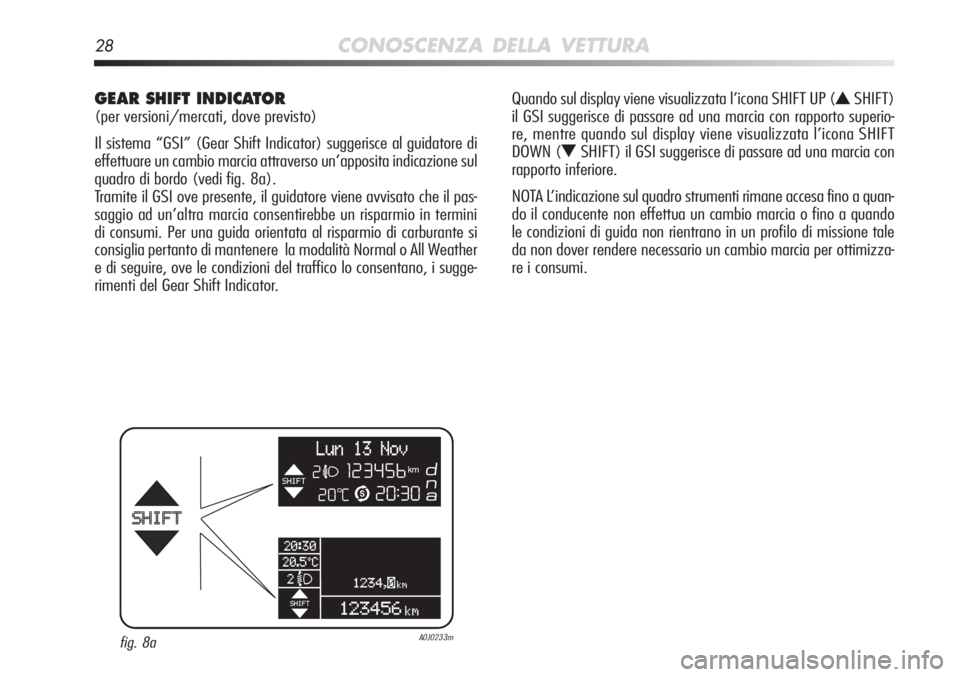

GEAR SHIFT INDICATOR
(per versioni/mercati, dove previsto)
Il sistema “GSI” (Gear Shift Indicator) suggerisce al guidatore \
di
effettuare un cambio marcia attraverso un’apposita indicazione sul
quadro di bordo (vedi fig. 8a).
Tramite il GSI ove presente, il guidatore viene avvisato che il pas-
saggio ad un’altra marcia consentirebbe un risparmio in termini
di consumi. Per una guida orientata al risparmio di carburante si
consiglia pertanto di mantenere la modalità Normal o All Weather
e di seguire, ove le condizioni del traffico lo consentano, i sugge-
rimenti del Gear Shift Indicator.Quando sul display viene visualizzata l’icona SHIFT UP (
NSHIFT)
il GSI suggerisce di passare ad una marcia con rapporto superio-
re, mentre quando sul display viene visualizzata l’icona SHIFT
DOWN (
OSHIFT) il GSI suggerisce di passare ad una marcia con
rapporto inferiore.
NOTA L’indicazione sul quadro strumenti rimane accesa fino a quan-
do il conducente non effettua un cambio marcia o fino a quando
le condizioni di guida non rientrano in un profilo di missione tale
da non dover rendere necessario un cambio marcia per ottimizza-
re i consumi.
fig. 8aA0J0233m
Page 30 of 262
CONOSCENZA DELLA VETTURA29
1
WELCOME MOVEMENT
Su alcune versioni, ruotando la chiave in posizione MAR, si ha:
❍la movimentazione veloce (salita/discesa) degli indici del ta-
chimetro e del contagiri;
❍l’illuminazione indici grafiche/display;
❍la visualizzazione sul display di un’animazione grafica raffi-
gurante la sagoma della vettura.
Movimentazione indici
❍Se viene estratta la chiave dal dispositivo di avviamento du-
rante la movimentazione degli indici, questi tornano imme-
diatamente in posizione iniziale.
❍Dopo aver raggiunto il valore di fondo scala gli indici si posi-
zionano sul valore segnalato dalla vettura.
❍All’avviamento del motore la movimentazione degli indici ter-
mina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositi-
vo di avviamento si accendono in sequenza indici, grafiche e di-
splay.
Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’anima-
zione grafica. Successivamente viene attenuata progressivamente
l’illuminazione del display fino al completo spegnimento.
PULSANTI DI COMANDO fig. 9/9a
“+”oppure “▲ Ò” (versioni con sistema Start&Stop): per scor-
rere sulla videata e sulle relative opzioni verso l’alto o per incre-\
mentare il valore visualizzato.
“MENU ESC”: pressione breve per accedere al menù e/o passa- re alla videata successiva oppure confermare la scel-
ta desiderata. Pressione lunga per ritornare alla vi-
deata standard.
“–”oppure “
▼ “ (versioni con sistema Start&Stop): per scor-
rere sulla videata e sulle relative opzioni verso il basso o per de-
crementare il valore visualizzato.
fig. 9A0J0024m
