Alfa Romeo MiTo 2012 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2012, Model line: MiTo, Model: Alfa Romeo MiTo 2012Pages: 262, PDF Dimensioni: 4.71 MB
Page 11 of 262
10CONOSCENZA DELLA VETTURA
TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura.
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente nel serba-
toio.
0 - serbatoio vuoto.
1 - serbatoio pieno
La spia sull’indicatore si accende quando nel serbatoio sono rima-
sti dai 5 ai 7 litri di combustibile; in questo caso effettua il riforni-
mento il più presto possibile.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di raffreddamento mo-
tore. La spia sull’indicatore si accende per segnalare un aumento
della temperatura del liquido di raffreddamento; in questo caso spe-
gni il motore e rivolgiti ai Servizi Autorizzati Alfa Romeo.
Page 12 of 262
CONOSCENZA DELLA VETTURA11
1
SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico e/o av-
viso acustico dove il quadro di bordo lo permette. Tali segnalazio-
ni sono sintetiche e cautelative e non devono essere considerate
esaustive e/o alternative a quanto specificato nel presente Libret-
to Uso e Manutenzione, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fare sempre e comunque
riferimento a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi dopo alcuni secondi. La spia
(o il simbolo sul display) si accende quando il livello del
liquido freni nella vaschetta scende sotto il livello minimo, a cau-
sa di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia (o il simbolo sul display) si
accende quando viene inserito il freno a mano. Se la vettura è in
movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia, verificare che
il freno a mano non sia inserito.
x
Page 13 of 262
12CONOSCENZA DELLA VETTURA
Avaria EBD (rossa)/(giallo ambra)
L’accensione contemporanea delle spie xe>con
motore acceso indica un’anomalia del sistema EBD
oppure che il sistema non risulta disponibile; in que-
sto caso con frenate violente si può avere un blocco
precoce delle ruote posteriori, con possibilità di sban-
damento.
Guidando con estrema cautela raggiungere immediata-
mente il più vicino Servizio Autorizzato Alfa Romeo per la verifi-
ca dell’impianto. Il display visualizza il messaggio dedicato.x
>
Usura pastiglie freno (giallo ambra)
La spia (o il simbolo sul display) si accende quando
una o più pastiglie dei freni risultano usurate; in tal
caso provvedere alla sostituzione appena possibile. Il
display visualizza il messaggio dedicato. Per tale operazione, si
consiglia di rivolgersi ai Servizi Autorizzati Alfa Romeo. d
Avaria ABS (giallo ambra)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi dopo alcuni secondi. La spia
(o il simbolo sul display) si accende quando il sistema
è inefficiente. In questo caso l’impianto frenante mantiene inalte\
-
rata la propria efficacia, ma senza le potenzialità offerte dal siste-
ma ABS. Procedere con prudenza e rivolgersi appena possibile ai
Servizi Autorizzati Alfa Romeo. Il display visualizza il messaggio
dedicato.>
Page 14 of 262
CONOSCENZA DELLA VETTURA13
1
Avaria air bag (rossa)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. L’accensio-
ne della spia in modo permanente indica una anomalia al-
l’impianto air bag. Il display visualizza il messaggio dedicato.¬
Se la spia ¬non si accende ruotando la chiave in
posizione MAR oppure rimane accesa durante la marcia (unitamente al messaggio visualizzato dal
display) è possibile che sia presente un’anomalia nei si- stemi di ritenuta;in tal caso gli air bag o i pretensionato-ri potrebbero non attivarsi in caso di incidente o, in un piùlimitato numero di casi, attivarsi erroneamente. Primadi proseguire, rivolgersi ai Servizi Autorizzati Alfa Romeoper l’immediato controllo del sistema.
L’avaria della spia ¬viene segnalata dal lampeg-
gio, oltre i normali 4 secondi, della spia
“, che se-
gnala air bag frontale passeggero disinserito. In ag-
giunta il sistema air bag provvede alla disattivazione au- tomatica degli air bag lato passeggero (frontale e lateraleper versioni/mercati, dove previsto). In tal caso la spia
¬
potrebbe non segnalare eventuali anomalie dei sistemi diritenuta. Prima di proseguire, rivolgersi ai Servizi Autoriz-zati Alfa Romeo per l’immediato controllo del sistema.

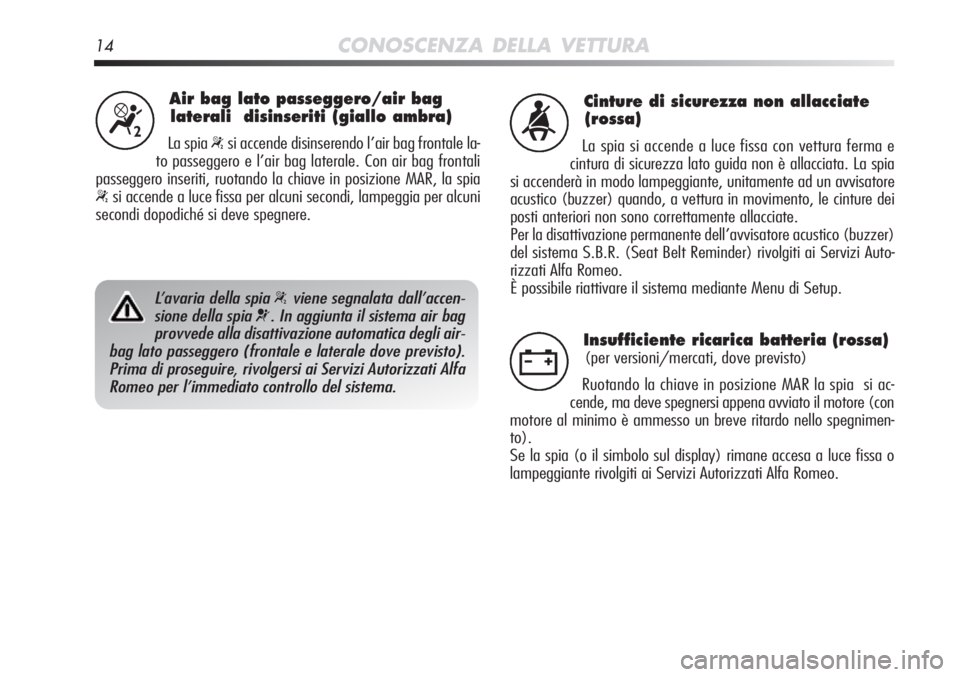

Page 15 of 262
14CONOSCENZA DELLA VETTURA
Air bag lato passeggero/air baglaterali disinseriti (giallo ambra)
La spia “si accende disinserendo l’air bag frontale la-
to passeggero e l’air bag laterale. Con air bag frontali
passeggero inseriti, ruotando la chiave in posizione MAR, la spia
“si accende a luce fissa per alcuni secondi, lampeggia per alcuni
secondi dopodiché si deve spegnere.
“
L’avaria della spia “viene segnalata dall’accen-
sione della spia
¬. In aggiunta il sistema air bag
provvede alla disattivazione automatica degli air-
bag lato passeggero (frontale e laterale dove previsto). Prima di proseguire, rivolgersi ai Servizi Autorizzati AlfaRomeo per l’immediato controllo del sistema.
Cinture di sicurezza non allacciate(rossa)
La spia si accende a luce fissa con vettura ferma e
cintura di sicurezza lato guida non è allacciata. La spia
si accenderà in modo lampeggiante, unitamente ad un avvisatore
acustico (buzzer) quando, a vettura in movimento, le cinture dei
posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell’avvisatore acustico (buzzer)
del sistema S.B.R. (Seat Belt Reminder) rivolgiti ai Servizi Auto-
rizzati Alfa Romeo.
È possibile riattivare il sistema mediante Menu di Setup.<
Insufficiente ricarica batteria (rossa)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi appena avviato il motore (con
motore al minimo è ammesso un breve ritardo nello spegnimen-
to).
Se la spia (o il simbolo sul display) rimane accesa a luce fissa o
lampeggiante rivolgiti ai Servizi Autorizzati Alfa Romeo.w

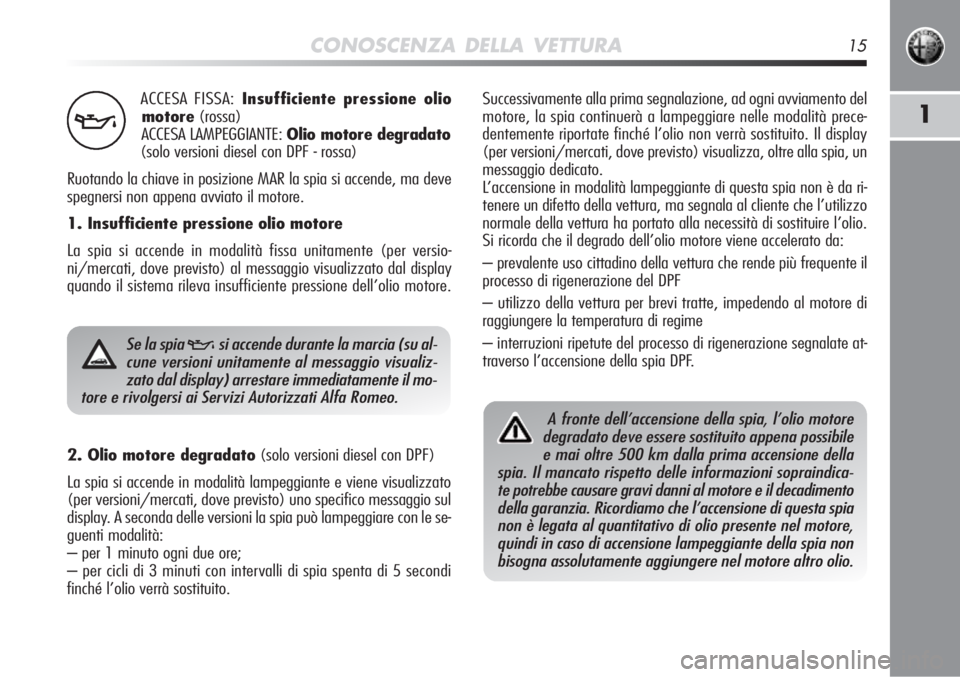

Page 16 of 262
CONOSCENZA DELLA VETTURA15
1
ACCESA FISSA:Insufficiente pressione olio
motore (rossa)
ACCESA LAMPEGGIANTE: Olio motore degradato
(solo versioni diesel con DPF - rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi non appena avviato il motore.
1. Insufficiente pressione olio motore
La spia si accende in modalità fissa unitamente (per versio-
ni/mercati, dove previsto) al messaggio visualizzato dal display
quando il sistema rileva insufficiente pressione dell’olio motore.
v
Se la spia vsi accende durante la marcia (su al-
cune versioni unitamente al messaggio visualiz- zato dal display) arrestare immediatamente il mo-
tore e rivolgersi ai Servizi Autorizzati Alfa Romeo.
2. Olio motore degradato (solo versioni diesel con DPF)
La spia si accende in modalità lampeggiante e viene visualizzato
(per versioni/mercati, dove previsto) uno specifico messaggio sul
display. A seconda delle versioni la spia può lampeggiare con le se-
guenti modalità:
– per 1 minuto ogni due ore;
– per cicli di 3 minuti con intervalli di spia spenta di 5 secondi
finché l’olio verrà sostituito. Successivamente alla prima segnalazione, ad ogni avviamento del
motore, la spia continuerà a lampeggiare nelle modalità prece-
dentemente riportate finché l’olio non verrà sostituito. Il display
(per versioni/mercati, dove previsto) visualizza, oltre alla spia, un
messaggio dedicato.
L’accensione in modalità lampeggiante di questa spia non è da ri\
-
tenere un difetto della vettura, ma segnala al cliente che l’utilizzo\
normale della vettura ha portato alla necessità di sostituire l’olio.
Si ricorda che il degrado dell’olio motore viene accelerato da:
– prevalente uso cittadino della vettura che rende più frequente i\
l
processo di rigenerazione del DPF
– utilizzo della vettura per brevi tratte, impedendo al motore di
raggiungere la temperatura di regime
– interruzioni ripetute del processo di rigenerazione segnalate at-
traverso l’accensione della spia DPF.
A fronte dell’accensione della spia, l’olio motore
degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima accensione della
spia. Il mancato rispetto delle informazioni sopraindica- te potrebbe causare gravi danni al motore e il decadimentodella garanzia. Ricordiamo che l’accensione di questa spianon è legata al quantitativo di olio presente nel motore,quindi in caso di accensione lampeggiante della spia nonbisogna assolutamente aggiungere nel motore altro olio.
Page 17 of 262
16CONOSCENZA DELLA VETTURA
Eccessiva temperatura liquido raffreddamento motore (rossa)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. La spia si ac-
cende quando il motore è surriscaldato. Il display visualizza il mes-
saggio dedicato.
Se la spia si accende occorre seguire i seguenti comportamenti:
❍in caso di marcia normale: arrestare la vettura, spegnere il mo-
tore e verificare che il livello dell’acqua all’interno della va-
schetta non sia al di sotto del riferimento MIN. In tal caso at-
tendere qualche minuto per permettere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tappo, rab-
boccare con liquido di raffreddamento, assicurandosi che que-
sto sia compresa tra i riferimenti MIN e MAX riportati sulla va-
schetta stessa. Verificare inoltre visivamente la presenza di even-
tuali perdite di liquido. Se al successivo avviamento la spia
dovesse nuovamente accendersi, rivolgersi ai Servizi Autoriz-
zati Alfa Romeo.
❍In caso di utilizzo impegnativo della vettura (ad esempio trai-
no di rimorchi in salita o con vettura a pieno carico): rallenta-
re la marcia e, nel caso in cui la spia rimanga accesa, arresta-
re la vettura. Sostare per 2 o 3 minuti mantenendo il motore
acceso e leggermente accelerato per favorire una più attiva
circolazione del liquido di raffreddamento, dopodiché spegne-
re il motore. Verificare il corretto livello del liquido come pre-
cedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile
mantenere il motore acceso e leggermente accelerato per alcuni
minuti prima di arrestarlo.
u
Avaria ser vosterzo elettrico (rossa)
Ruotando la chiave in posizione MAR la spia si accende
ma deve spegnersi dopo alcuni secondi.
Se la spia (o il simbolo sul display) rimane accesa non
si ha l’effetto del servosterzo elettrico e lo sforzo sul volante au-
menta sensibilmente pur mantenendo la possibilità di sterzare la
vettura. In questo caso rivolgersi ai Servizi Autorizzati Alfa Romeo.
Il display visualizza il messaggio dedicato.g
Disattivazione sistema Start&Stop (giallo ambra)
La spia si accende quando viene disinserito il sistema
Start&Stop tramite pressione del pulsante ubicato sulla
plancetta comandi ausiliari ubicata accanto al volante. Su alcune
versioni il display visualizza il messaggio dedicato.T
Page 18 of 262

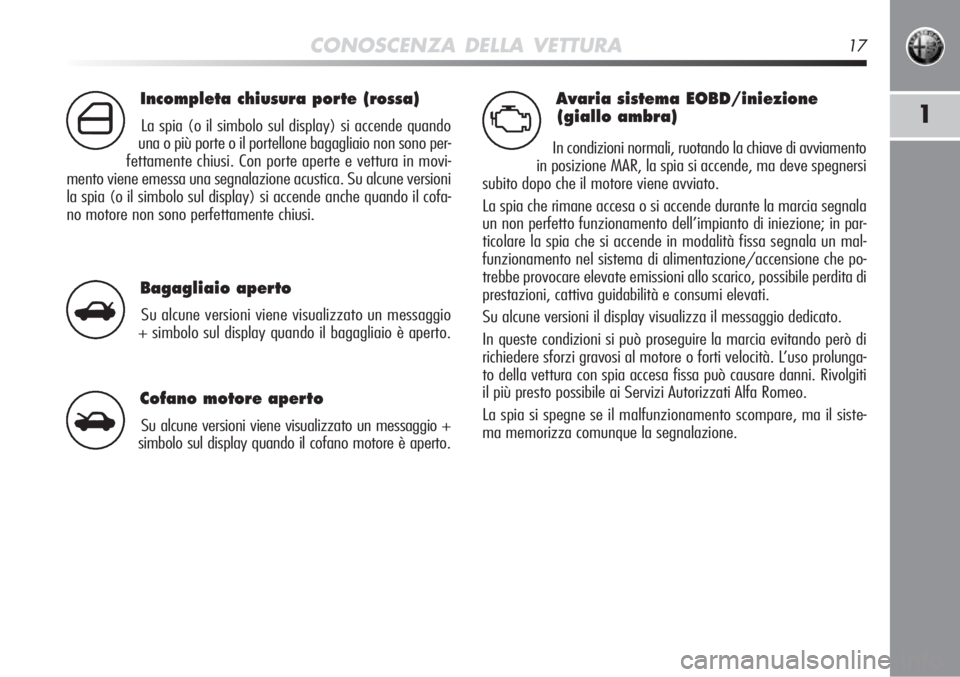

Avaria sistema EOBD/iniezione(giallo ambra)
In condizioni normali, ruotando la chiave di avviamento
in posizione MAR, la spia si accende, ma deve spegnersi
subito dopo che il motore viene avviato.
La spia che rimane accesa o si accende durante la marcia segnala
un non perfetto funzionamento dell’impianto di iniezione; in par-
ticolare la spia che si accende in modalità fissa segnala un mal-
funzionamento nel sistema di alimentazione/accensione che po-
trebbe provocare elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio dedicato.
In queste condizioni si può proseguire la marcia evitando però di
richiedere sforzi gravosi al motore o forti velocità. L’uso prolunga-
to della vettura con spia accesa fissa può causare danni. Rivolgiti
il più presto possibile ai Servizi Autorizzati Alfa Romeo.
La spia si spegne se il malfunzionamento scompare, ma il siste-
ma memorizza comunque la segnalazione.
CONOSCENZA DELLA VETTURA17
1
Incompleta chiusura porte (rossa)
La spia (o il simbolo sul display) si accende quando
una o più porte o il portellone bagagliaio non sono per-
fettamente chiusi. Con porte aperte e vettura in movi-
mento viene emessa una segnalazione acustica. Su alcune versioni
la spia (o il simbolo sul display) si accende anche quando il cofa-
no motore non sono perfettamente chiusi.´
Bagagliaio aperto
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando il bagagliaio è aperto.R
Cofano motore aperto
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display quando il cofano motore è aperto.S
U
Page 19 of 262

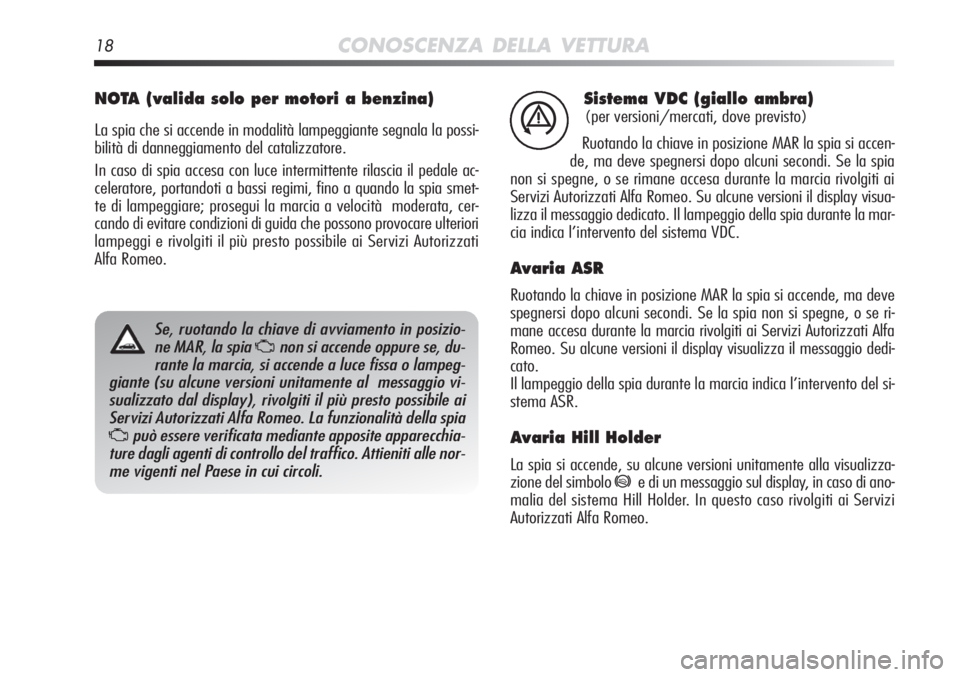

18CONOSCENZA DELLA VETTURA
Sistema VDC (giallo ambra)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. Se la spia
non si spegne, o se rimane accesa durante la marcia rivolgiti ai
Servizi Autorizzati Alfa Romeo. Su alcune versioni il display visua-
lizza il messaggio dedicato. Il lampeggio della spia durante la mar-
cia indica l’intervento del sistema VDC.
Avaria ASR
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. Se la spia non si spegne, o se ri-
mane accesa durante la marcia rivolgiti ai Servizi Autorizzati Alfa
Romeo. Su alcune versioni il display visualizza il messaggio dedi-
cato.
Il lampeggio della spia durante la marcia indica l’intervento del si-
stema ASR.
Avaria Hill Holder
La spia si accende, su alcune versioni unitamente alla visualizza-
zione del simbolo
*e di un messaggio sul display, in caso di ano-
malia del sistema Hill Holder. In questo caso rivolgiti ai Servizi
Autorizzati Alfa Romeo.
á
NOTA (valida solo per motori a benzina)
La spia che si accende in modalità lampeggiante segnala la possi-
bilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente rilascia il pedale ac-
celeratore, portandoti a bassi regimi, fino a quando la spia smet-
te di lampeggiare; prosegui la marcia a velocità moderata, cer-
cando di evitare condizioni di guida che possono provocare ulteriori
lampeggi e rivolgiti il più presto possibile ai Servizi Autorizzati
Alfa Romeo.
Se, ruotando la chiave di avviamento in posizio- ne MAR, la spia
Unon si accende oppure se, du-
rante la marcia, si accende a luce fissa o lampeg-
giante (su alcune versioni unitamente al messaggio vi- sualizzato dal display), rivolgiti il più presto possibile aiServizi Autorizzati Alfa Romeo. La funzionalità della spia
Upuò essere verificata mediante apposite apparecchia-
ture dagli agenti di controllo del traffico. Attieniti alle nor- me vigenti nel Paese in cui circoli.
Page 20 of 262

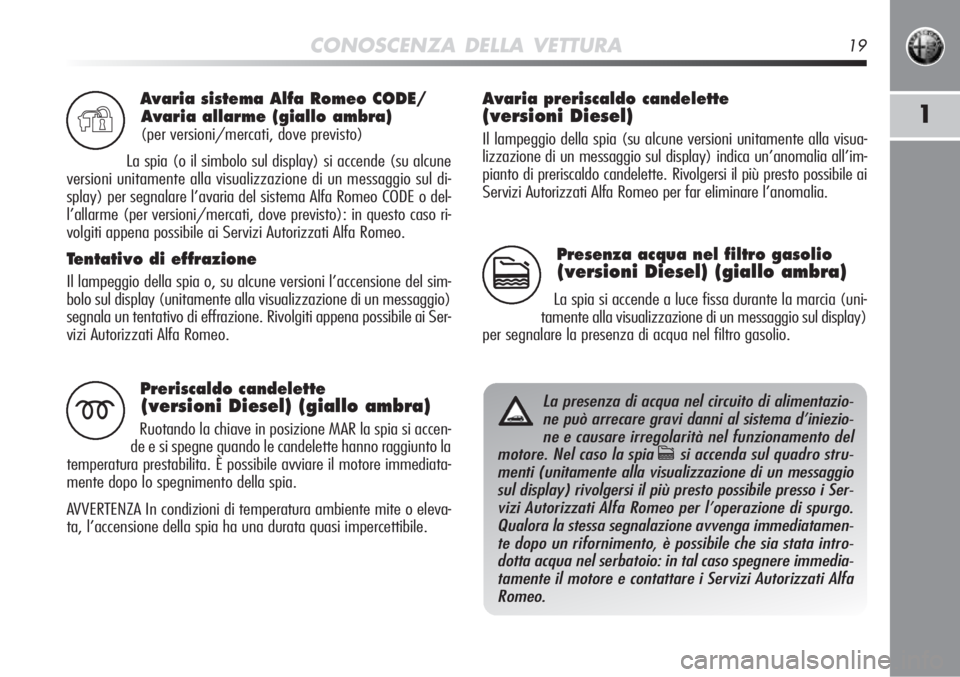

CONOSCENZA DELLA VETTURA19
1
Avaria sistema Alfa Romeo CODE/Avaria allarme (giallo ambra)
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende (su alcune
versioni unitamente alla visualizzazione di un messaggio sul di-
splay) per segnalare l’avaria del sistema Alfa Romeo CODE o del-
l’allarme (per versioni/mercati, dove previsto): in questo caso ri-
volgiti appena possibile ai Servizi Autorizzati Alfa Romeo.
Tentativo di effrazione
Il lampeggio della spia o, su alcune versioni l’accensione del sim-
bolo sul display (unitamente alla visualizzazione di un messaggio)
segnala un tentativo di effrazione. Rivolgiti appena possibile ai Ser-
vizi Autorizzati Alfa Romeo.
Y
Preriscaldo candelette
(versioni Diesel) (giallo ambra)
Ruotando la chiave in posizione MAR la spia si accen-
de e si spegne quando le candelette hanno raggiunto la
temperatura prestabilita. È possibile avviare il motore immediata-
mente dopo lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite o eleva-
ta, l’accensione della spia ha una durata quasi impercettibile.m
Presenza acqua nel filtro gasolio
(versioni Diesel) (giallo ambra)
La spia si accende a luce fissa durante la marcia (uni-
tamente alla visualizzazione di un messaggio sul display)
per segnalare la presenza di acqua nel filtro gasolio.c
La presenza di acqua nel circuito di alimentazio- ne può arrecare gravi danni al sistema d’iniezio-ne e causare irregolarità nel funzionamento del
motore. Nel caso la spia
csi accenda sul quadro stru-
menti (unitamente alla visualizzazione di un messaggio sul display) rivolgersi il più presto possibile presso i Ser-vizi Autorizzati Alfa Romeo per l’operazione di spurgo.Qualora la stessa segnalazione avvenga immediatamen-te dopo un rifornimento, è possibile che sia stata intro-dotta acqua nel serbatoio: in tal caso spegnere immedia-tamente il motore e contattare i Servizi Autorizzati AlfaRomeo.
Avaria preriscaldo candelette
(versioni Diesel)
Il lampeggio della spia (su alcune versioni unitamente alla visua-
lizzazione di un messaggio sul display) indica un’anomalia all’im\
-
pianto di preriscaldo candelette. Rivolgersi il più presto possibile \
ai
Servizi Autorizzati Alfa Romeo per far eliminare l’anomalia.
