Alfa Romeo MiTo 2016 Handleiding (in Dutch)

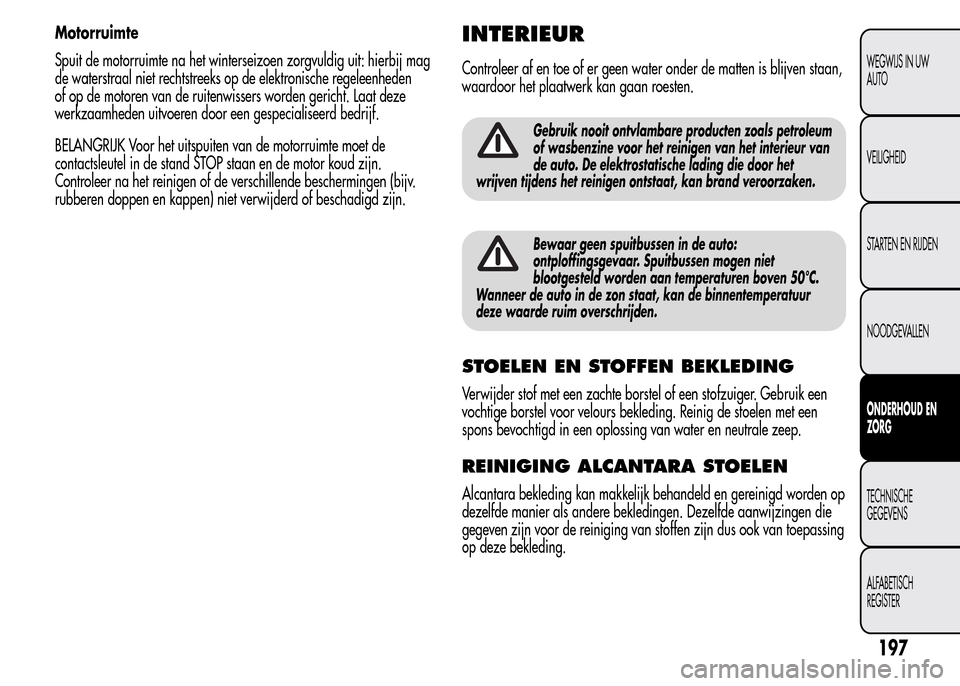

Motorruimte
Spuit de motorruimte na het winterseizoen zorgvuldig uit: hierbij mag
de waterstraal niet rechtstreeks op de elektronische regeleenheden
of op de motoren van de ruitenwissers worden gericht. Laat deze
werkzaamheden uitvoeren door een gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de motorruimte moet de
contactsleutel in de stand STOP staan en de motor koud zijn.
Controleer na het reinigen of de verschillende beschermingen (bijv.
rubberen doppen en kappen) niet verwijderd of beschadigd zijn.INTERIEUR
Controleer af en toe of er geen water onder de matten is blijven staan,
waardoor het plaatwerk kan gaan roesten.
Gebruik nooit ontvlambare producten zoals petroleum
of wasbenzine voor het reinigen van het interieur van
de auto. De elektrostatische lading die door het
wrijven tijdens het reinigen ontstaat, kan brand veroorzaken.
Bewaar geen spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen niet
blootgesteld worden aan temperaturen boven 50°C.
Wanneer de auto in de zon staat, kan de binnentemperatuur
deze waarde ruim overschrijden.
STOELEN EN STOFFEN BEKLEDING
Verwijder stof met een zachte borstel of een stofzuiger. Gebruik een
vochtige borstel voor velours bekleding. Reinig de stoelen met een
spons bevochtigd in een oplossing van water en neutrale zeep.
REINIGING ALCANTARA STOELEN
Alcantara bekleding kan makkelijk behandeld en gereinigd worden op
dezelfde manier als andere bekledingen. Dezelfde aanwijzingen die
gegeven zijn voor de reiniging van stoffen zijn dus ook van toepassing
op deze bekleding.
197
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

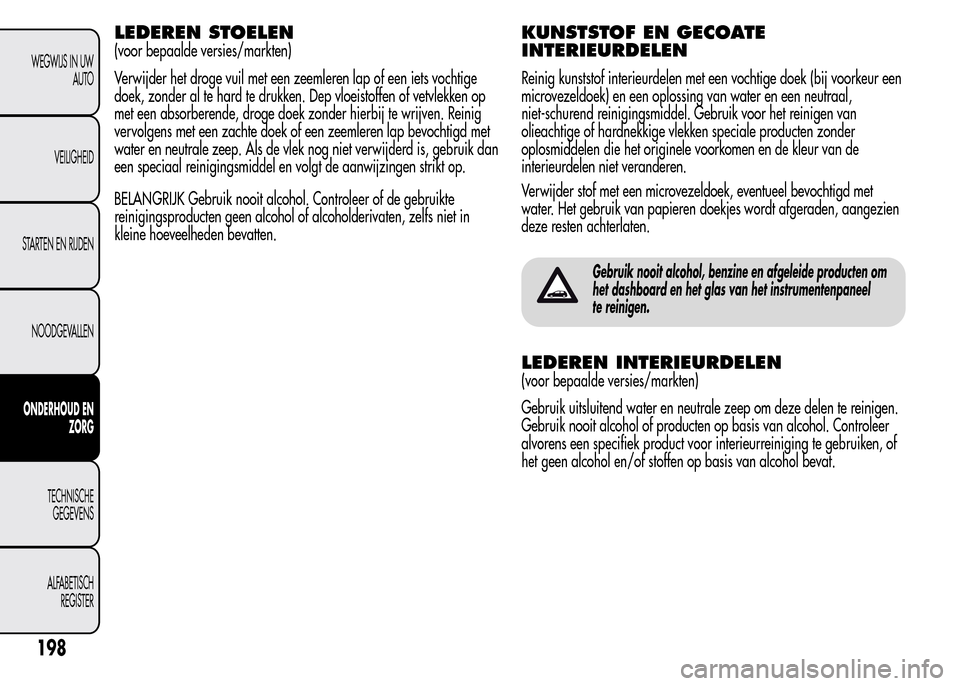

LEDEREN STOELEN
(voor bepaalde versies/markten)
Verwijder het droge vuil met een zeemleren lap of een iets vochtige
doek, zonder al te hard te drukken. Dep vloeistoffen of vetvlekken op
met een absorberende, droge doek zonder hierbij te wrijven. Reinig
vervolgens met een zachte doek of een zeemleren lap bevochtigd met
water en neutrale zeep. Als de vlek nog niet verwijderd is, gebruik dan
een speciaal reinigingsmiddel en volgt de aanwijzingen strikt op.
BELANGRIJK Gebruik nooit alcohol. Controleer of de gebruikte
reinigingsproducten geen alcohol of alcoholderivaten, zelfs niet in
kleine hoeveelheden bevatten.
KUNSTSTOF EN GECOATE
INTERIEURDELEN
Reinig kunststof interieurdelen met een vochtige doek (bij voorkeur een
microvezeldoek) en een oplossing van water en een neutraal,
niet-schurend reinigingsmiddel. Gebruik voor het reinigen van
olieachtige of hardnekkige vlekken speciale producten zonder
oplosmiddelen die het originele voorkomen en de kleur van de
interieurdelen niet veranderen.
Verwijder stof met een microvezeldoek, eventueel bevochtigd met
water. Het gebruik van papieren doekjes wordt afgeraden, aangezien
deze resten achterlaten.
Gebruik nooit alcohol, benzine en afgeleide producten om
het dashboard en het glas van het instrumentenpaneel
te reinigen.
LEDEREN INTERIEURDELEN
(voor bepaalde versies/markten)
Gebruik uitsluitend water en neutrale zeep om deze delen te reinigen.
Gebruik nooit alcohol of producten op basis van alcohol. Controleer
alvorens een specifiek product voor interieurreiniging te gebruiken, of
het geen alcohol en/of stoffen op basis van alcohol bevat.
198
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

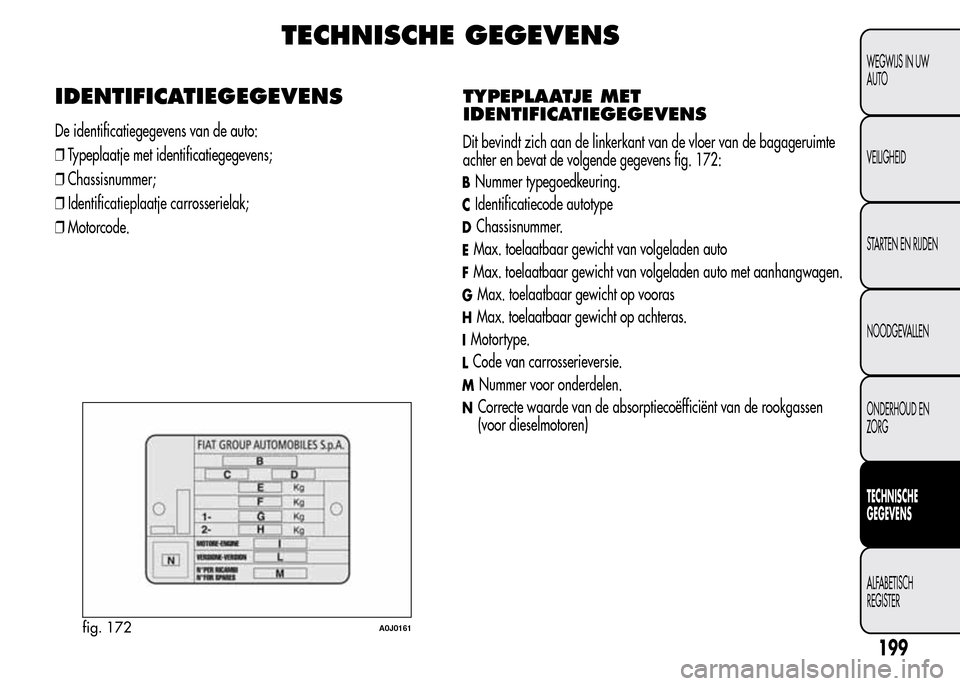

TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENS
De identificatiegegevens van de auto:
❒Typeplaatje met identificatiegegevens;
❒Chassisnummer;
❒Identificatieplaatje carrosserielak;
❒Motorcode.
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS
Dit bevindt zich aan de linkerkant van de vloer van de bagageruimte
achter en bevat de volgende gegevens fig. 172:
BNummer typegoedkeuring.
CIdentificatiecode autotype
DChassisnummer.
EMax. toelaatbaar gewicht van volgeladen auto
FMax. toelaatbaar gewicht van volgeladen auto met aanhangwagen.
GMax. toelaatbaar gewicht op vooras
HMax. toelaatbaar gewicht op achteras.
IMotortype.
LCode van carrosserieversie.
MNummer voor onderdelen.
NCorrecte waarde van de absorptiecoëfficiënt van de rookgassen
(voor dieselmotoren)
fig. 172A0J0161
199
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

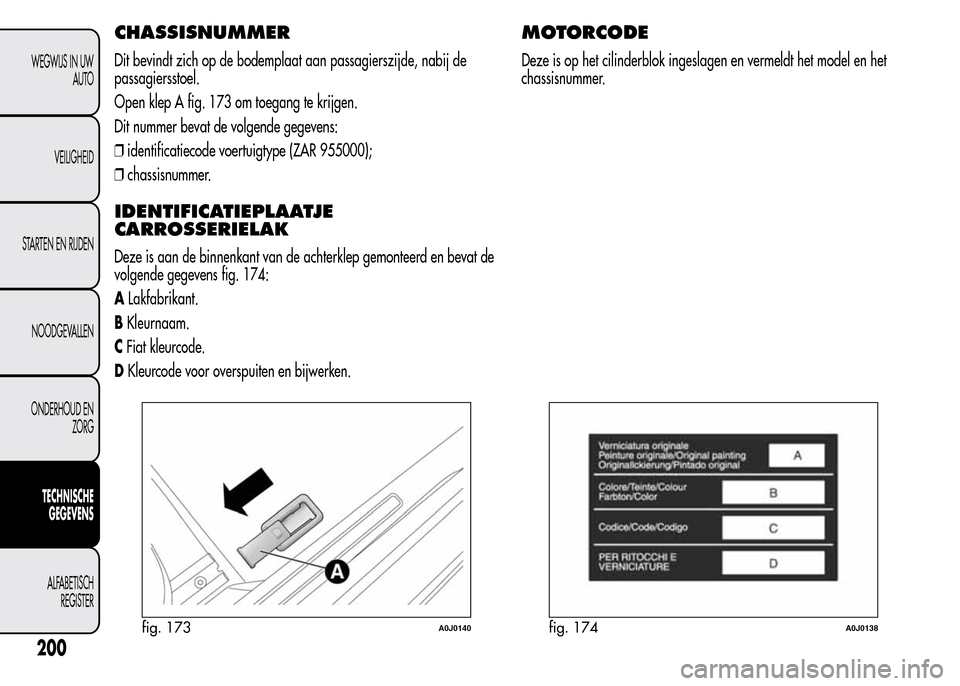

CHASSISNUMMER
Dit bevindt zich op de bodemplaat aan passagierszijde, nabij de
passagiersstoel.
Open klep A fig. 173 om toegang te krijgen.
Dit nummer bevat de volgende gegevens:
❒identificatiecode voertuigtype (ZAR 955000);
❒chassisnummer.
IDENTIFICATIEPLAATJE
CARROSSERIELAK
Deze is aan de binnenkant van de achterklep gemonteerd en bevat de
volgende gegevens fig. 174:
ALakfabrikant.
BKleurnaam.
CFiat kleurcode.
DKleurcode voor overspuiten en bijwerken.
MOTORCODE
Deze is op het cilinderblok ingeslagen en vermeldt het model en het
chassisnummer.
fig. 173A0J0140fig. 174A0J0138
200
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

MOTORCODES - CARROSSERIEVERSIES
Versies Motorcode Carrosserieversies
Turbo TwinAir 105 pk199B6000955AXY1B 18
(*)
955AXY1B 18B(**)
1.4 Benzine 8V 70 pk955A9000955AXV1A 16C(*)
955AXV1A 16D(**)
1.4 Benzine 8V 78 pk350A1000955AXU1A 15C(*)
955AXU1A 15D(**)
1.4 16v Turbo MultiAir 135 pk(***)955A2000955AXM1A 09C(*)
955AXM1A 09D(**)
1.4 Turbo MultiAir 163 pk
Quadrifoglio Verde
(***)955A8000955AXS1B 13(*)
955AXS1B 13B(**)
1.4 Turbo MultiAir 170 pk
Quadrifoglio Verde
(***)940A2000955AXN1B 10(*)
955AXN1B 10B(**)
1.3 JTDM-285 pk199B4000955AXT1A 14C(*)
955AXT1A 14D(**)
1.3 JTDM-285 pk(***)199B4000955AXT1A 14E(*)
955AXT1A 14F(**)
(*) versies met 4 zitplaatsen
(**) versies met 5 zitplaatsen
(***) Voor bepaalde versies/markten
201
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

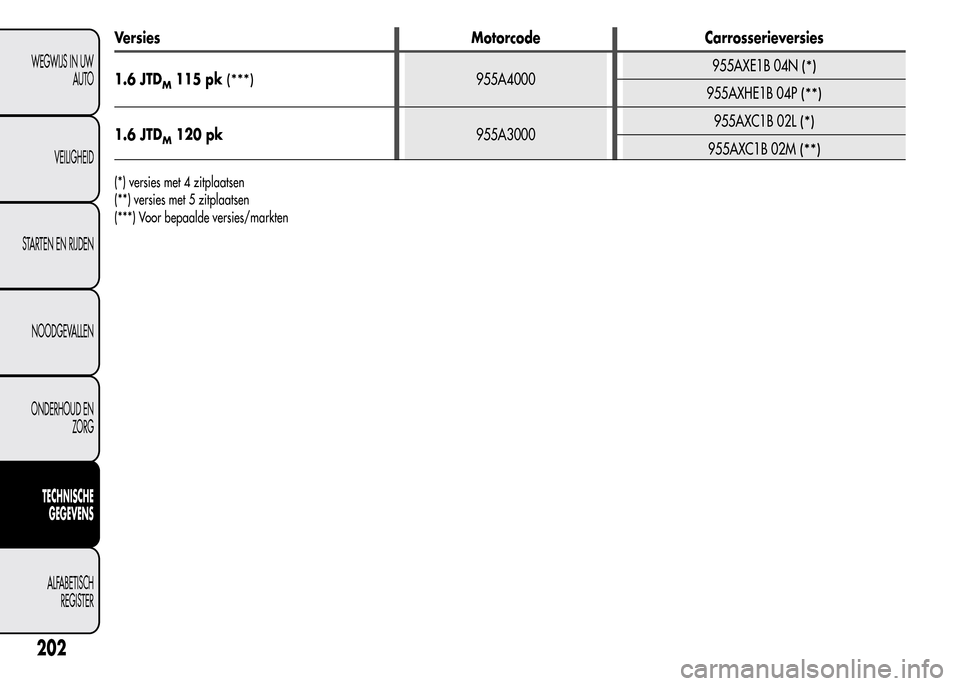

Versies Motorcode Carrosserieversies
1.6 JTD
M115 pk(***)955A4000955AXE1B 04N(*)
955AXHE1B 04P(**)
1.6 JTDM120 pk955A3000955AXC1B 02L(*)
955AXC1B 02M(**)
(***) Voor bepaalde versies/markten (*) versies met 4 zitplaatsen
(**) versies met 5 zitplaatsen
202
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

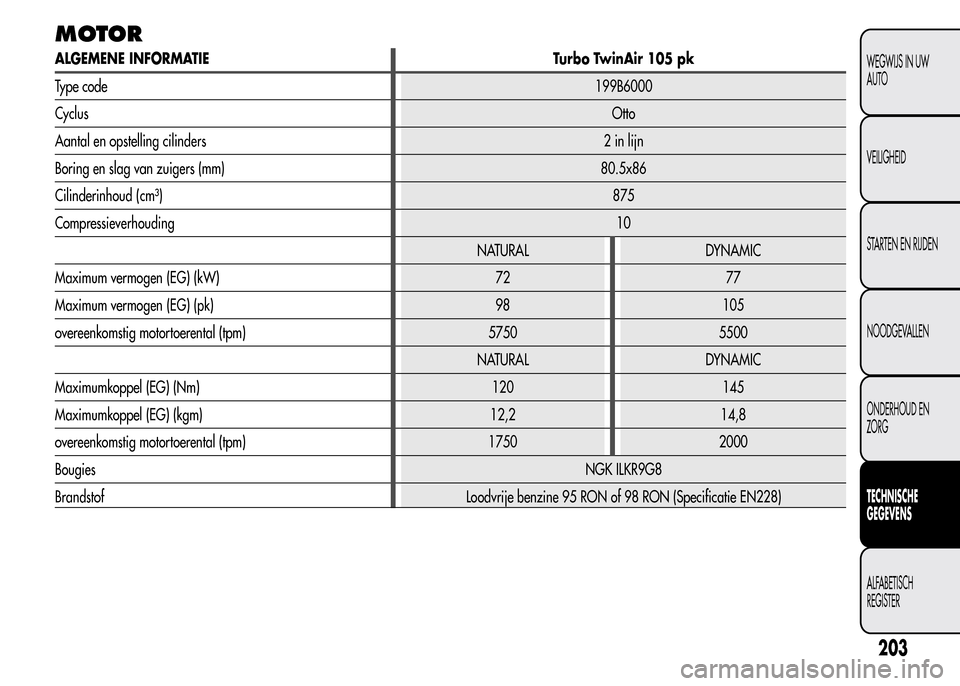

MOTOR
ALGEMENE INFORMATIE Turbo TwinAir 105 pk
Type code199B6000
CyclusOtto
Aantal en opstelling cilinders 2 in lijn
Boring en slag van zuigers (mm) 80.5x86
Cilinderinhoud (cm³)875
Compressieverhouding10
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 72 77
Maximum vermogen (EG) (pk) 98 105
overeenkomstig motortoerental (tpm) 5750 5500
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 120 145
Maximumkoppel (EG) (kgm) 12,2 14,8
overeenkomstig motortoerental (tpm) 1750 2000
BougiesNGK ILKR9G8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN228)
203
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

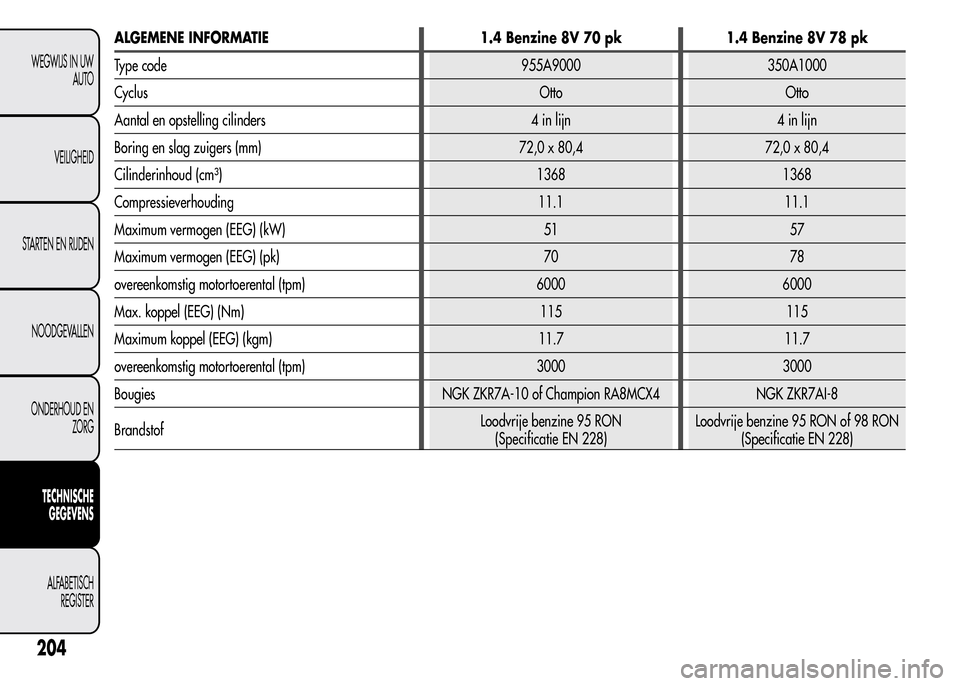

ALGEMENE INFORMATIE 1.4 Benzine 8V 70 pk 1.4 Benzine 8V 78 pk
Type code 955A9000 350A1000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 80,4 72,0 x 80,4
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 11.1 11.1
Maximum vermogen (EEG) (kW) 51 57
Maximum vermogen (EEG) (pk) 70 78
overeenkomstig motortoerental (tpm) 6000 6000
Max. koppel (EEG) (Nm) 115 115
Maximum koppel (EEG) (kgm) 11.7 11.7
overeenkomstig motortoerental (tpm) 3000 3000
Bougies NGK ZKR7A-10 of Champion RA8MCX4 NGK ZKR7AI-8
BrandstofLoodvrije benzine 95 RON
(Specificatie EN 228)Loodvrije benzine 95 RON of 98 RON
(Specificatie EN 228)
204
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ALGEMENE INFORMATIE
1.4 Turbo MultiAir 135 pk(*)
Type code955A2000
CyclusOtto
Aantal en opstelling cilinders4inlijn
Boring en slag zuigers (mm) 72,0 x 80,4
Cilinderinhoud (cm³)1368
Compressieverhouding9.8
Maximum vermogen (EG) (kW) 99
Maximum vermogen (EG) (pk)135
overeenkomstig motortoerental (tpm) 5500
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 190 206
Maximumkoppel (EG) (kgm) 19,3 21
overeenkomstig motortoerental (tpm) 4250 1750
BougiesNGK IKR9F8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN 228)
(*) Voor bepaalde versies/markten
205
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

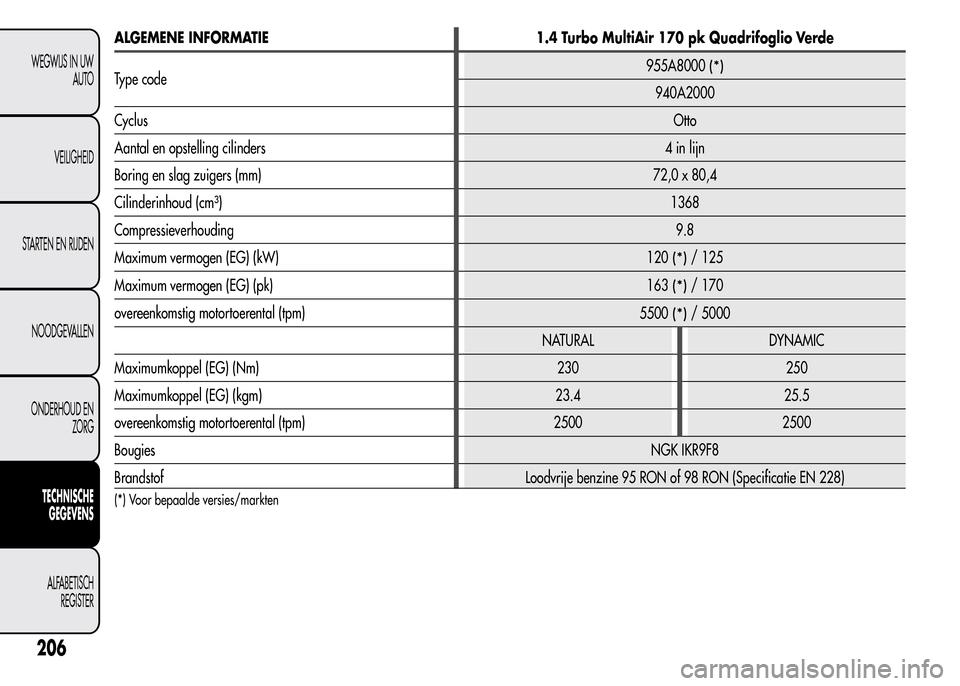

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 170 pk Quadrifoglio Verde
Type code955A8000
(*)
940A2000
CyclusOtto
Aantal en opstelling cilinders4inlijn
Boring en slag zuigers (mm) 72,0 x 80,4
Cilinderinhoud (cm³)1368
Compressieverhouding9.8
Maximum vermogen (EG) (kW)
120
(*)/ 125
Maximum vermogen (EG) (pk)
163
(*)/ 170
overeenkomstig motortoerental (tpm)
5500
(*)/ 5000
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 230 250
Maximumkoppel (EG) (kgm) 23.4 25.5
overeenkomstig motortoerental (tpm) 2500 2500
BougiesNGK IKR9F8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN 228)
(*) Voor bepaalde versies/markten
