Alfa Romeo MiTo 2016 Handleiding (in Dutch)

ALGEMENE INFORMATIE 1.3 JTDM-285 pk
Type code199B4000
CyclusDiesel
Aantal en opstelling cilinders4inlijn
Boring en slag van zuigers (mm) 69,6 x 82
Cilinderinhoud (cm³)1248
Compressieverhouding16,8
Maximum vermogen (EG) (kW) 62
Maximum vermogen (EG) (pk)85
overeenkomstig motortoerental (tpm) 3500
Maximumkoppel (EG) (Nm)200
Maximumkoppel (EG) (kgm)20,4
overeenkomstig motortoerental (tpm) 1500
Brandstof Diesel voor motorvoertuigen (EN 590-specificatie)
207
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

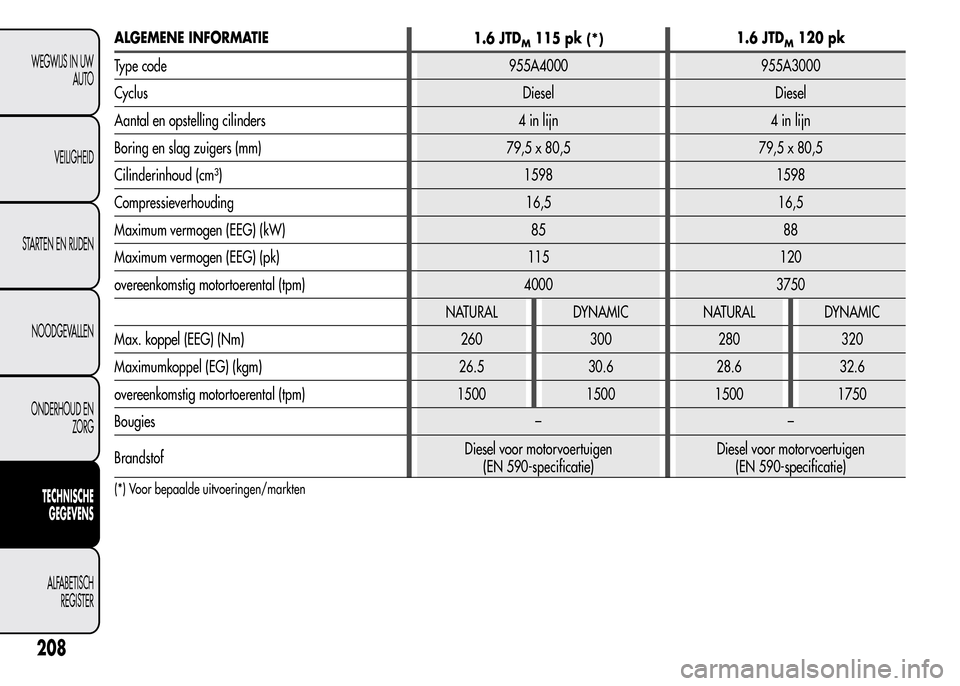

ALGEMENE INFORMATIE
1.6 JTDM115 pk(*)1.6 JTDM120 pk
Type code 955A4000 955A3000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 79,5 x 80,5 79,5 x 80,5
Cilinderinhoud (cm³) 1598 1598
Compressieverhouding 16,5 16,5
Maximum vermogen (EEG) (kW) 85 88
Maximum vermogen (EEG) (pk) 115 120
overeenkomstig motortoerental (tpm) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. koppel (EEG) (Nm) 260 300 280 320
Maximumkoppel (EG) (kgm) 26.5 30.6 28.6 32.6
overeenkomstig motortoerental (tpm) 1500 1500 1500 1750
Bougies – –
BrandstofDiesel voor motorvoertuigen
(EN 590-specificatie)Diesel voor motorvoertuigen
(EN 590-specificatie)
(*) Voor bepaalde uitvoeringen/markten
208
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

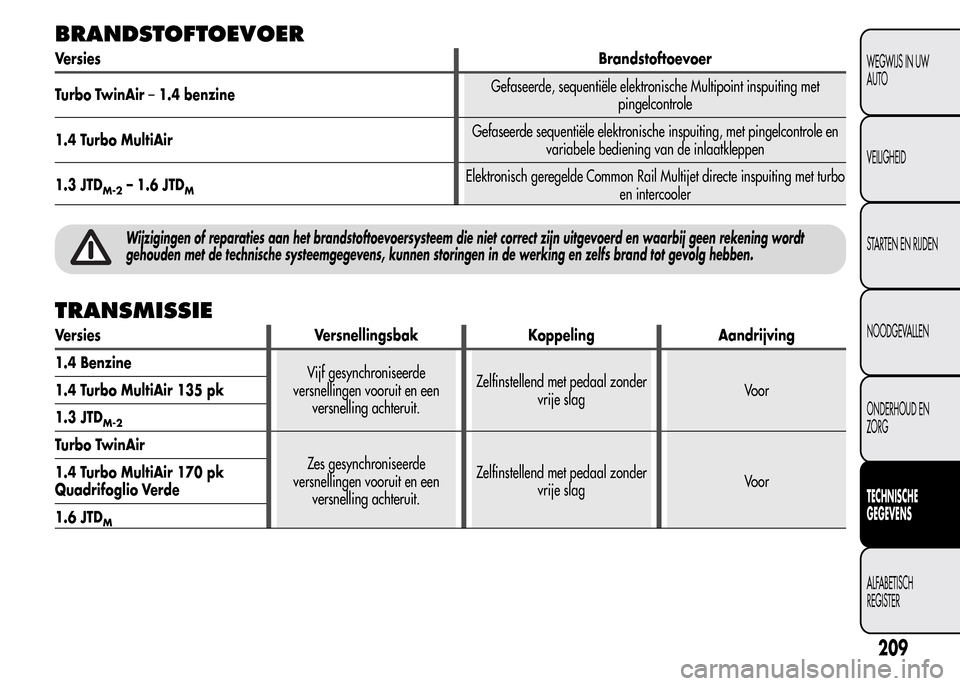

BRANDSTOFTOEVOER
VersiesBrandstoftoevoer
Turbo TwinAir–1.4 benzineGefaseerde, sequentiële elektronische Multipoint inspuiting met
pingelcontrole
1.4 Turbo MultiAirGefaseerde sequentiële elektronische inspuiting, met pingelcontrole en
variabele bediening van de inlaatkleppen
1.3 JTD
M-2– 1.6 JTDMElektronisch geregelde Common Rail Multijet directe inspuiting met turbo
en intercooler
Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt
gehouden met de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
TRANSMISSIE
Versies Versnellingsbak Koppeling Aandrijving
1.4 Benzine
Vijf gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal zonder
vrije slagVoor 1.4 Turbo MultiAir 135 pk
1.3 JTD
M-2
Turbo TwinAir
Zes gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal zonder
vrije slagVoor 1.4 Turbo MultiAir 170 pk
Quadrifoglio Verde
1.6 JTD
M
209
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

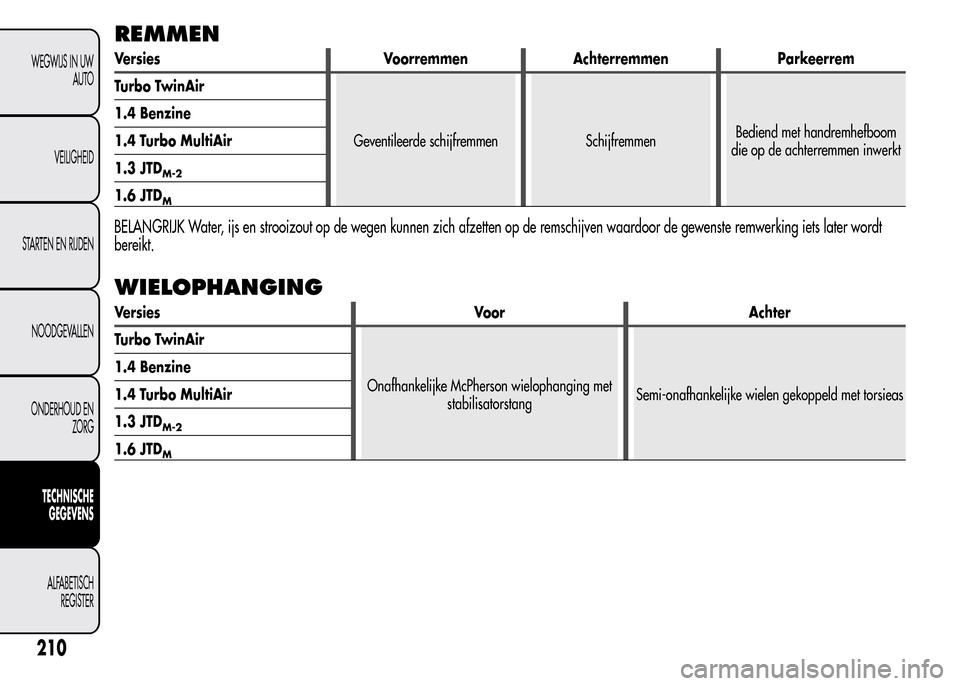

REMMEN
Versies Voorremmen Achterremmen Parkeerrem
Turbo TwinAir
Geventileerde schijfremmen SchijfremmenBediend met handremhefboom
die op de achterremmen inwerkt 1.4 Benzine
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remwerking iets later wordt
bereikt.
WIELOPHANGING
Versies Voor Achter
Turbo TwinAir
Onafhankelijke McPherson wielophanging met
stabilisatorstangSemi-onafhankelijke wielen gekoppeld met torsieas 1.4 Benzine
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
210
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

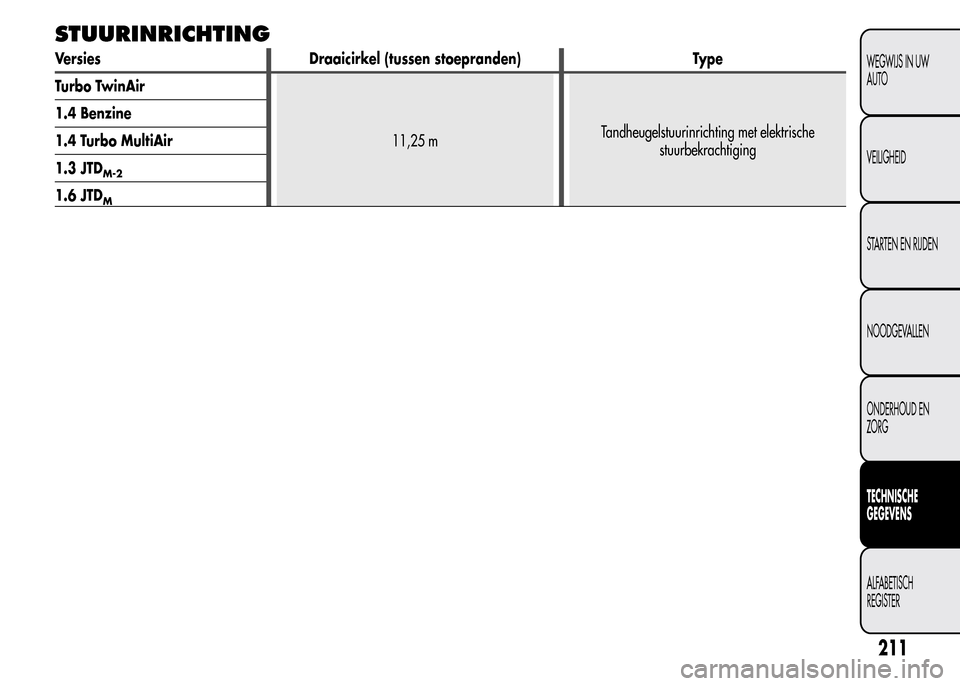

STUURINRICHTING
Versies Draaicirkel (tussen stoepranden) Type
Turbo TwinAir
11,25 mTandheugelstuurinrichting met elektrische
stuurbekrachtiging 1.4 Benzine
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTDM
211
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

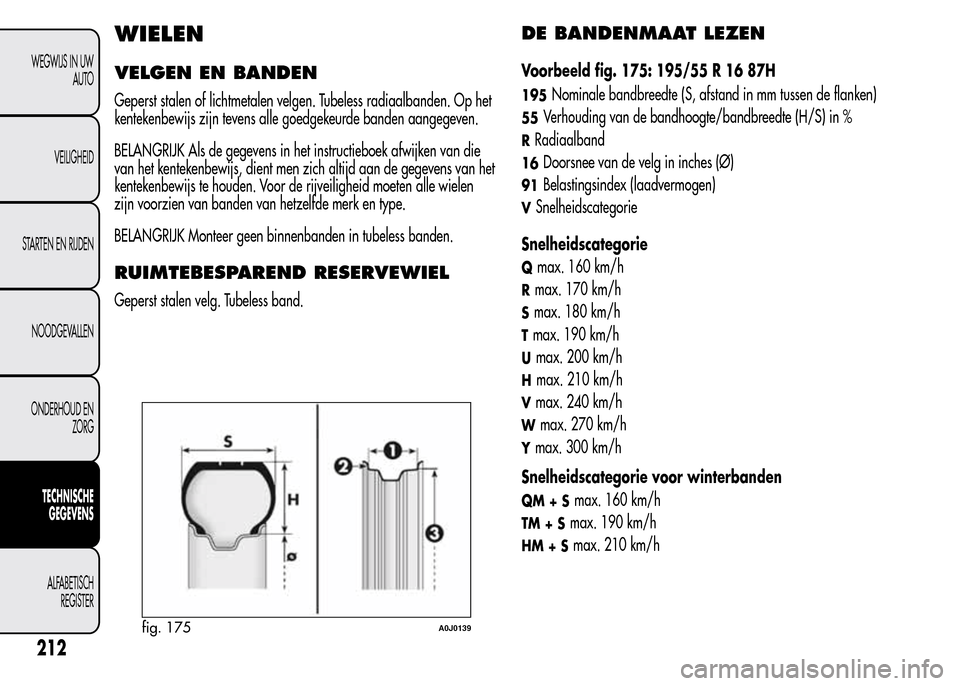

WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless radiaalbanden. Op het
kentekenbewijs zijn tevens alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het instructieboek afwijken van die
van het kentekenbewijs, dient men zich altijd aan de gegevens van het
kentekenbewijs te houden. Voor de rijveiligheid moeten alle wielen
zijn voorzien van banden van hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in tubeless banden.
RUIMTEBESPAREND RESERVEWIEL
Geperst stalen velg. Tubeless band.
DE BANDENMAAT LEZEN
Voorbeeld fig. 175: 195/55 R 16 87H
195Nominale bandbreedte (S, afstand in mm tussen de flanken)
55Verhouding van de bandhoogte/bandbreedte (H/S) in %
RRadiaalband
16Doorsnee van de velg in inches (Ø)
91Belastingsindex (laadvermogen)
VSnelheidscategorie
Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/h
Wmax. 270 km/h
Ymax. 300 km/h
Snelheidscategorie voor winterbanden
QM+Smax. 160 km/h
TM + Smax. 190 km/h
HM+Smax. 210 km/h
fig. 175A0J0139
212
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg

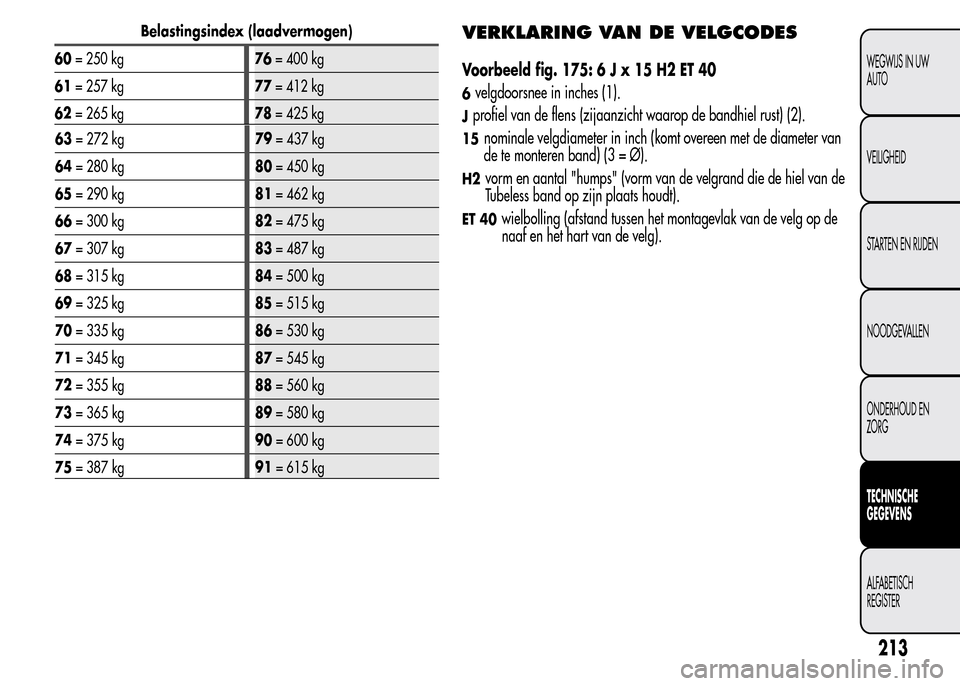

VERKLARING VAN DE VELGCODES
Voorbeeld fig. 175:6Jx15H2ET40
6velgdoorsnee in inches (1).
Jprofiel van de flens (zijaanzicht waarop de bandhiel rust) (2).
15nominale velgdiameter in inch (komt overeen met de diameter van
de te monteren band) (3 = Ø).
H2vorm en aantal "humps" (vorm van de velgrand die de hiel van de
Tubeless band op zijn plaats houdt).
ET 40wielbolling (afstand tussen het montagevlak van de velg op de
naaf en het hart van de velg).
213
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Belastingsindex (laadvermogen)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg

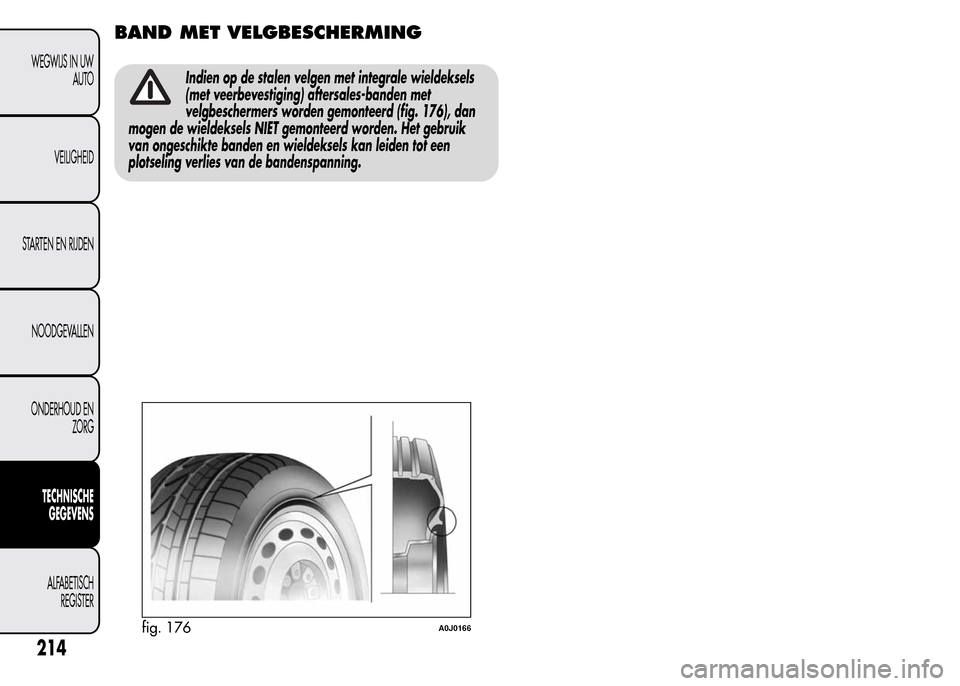

BAND MET VELGBESCHERMING
Indien op de stalen velgen met integrale wieldeksels
(met veerbevestiging) aftersales-banden met
velgbeschermers worden gemonteerd (fig. 176), dan
mogen de wieldeksels NIET gemonteerd worden. Het gebruik
van ongeschikte banden en wieldeksels kan leiden tot een
plotseling verlies van de bandenspanning.
fig. 176A0J0166
214
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

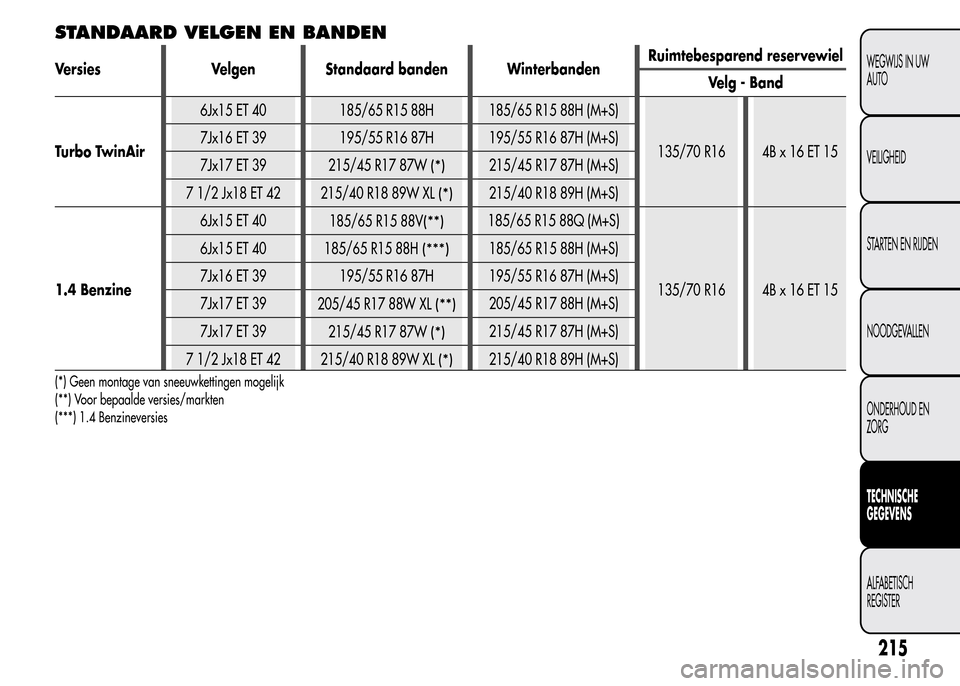

STANDAARD VELGEN EN BANDEN
Versies Velgen Standaard banden WinterbandenRuimtebesparend reservewiel
Velg - Band
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.4 Benzine6Jx15 ET 40
185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(*) Geen montage van sneeuwkettingen mogelijk
(**) Voor bepaalde versies/markten
(***) 1.4 Benzineversies
215
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

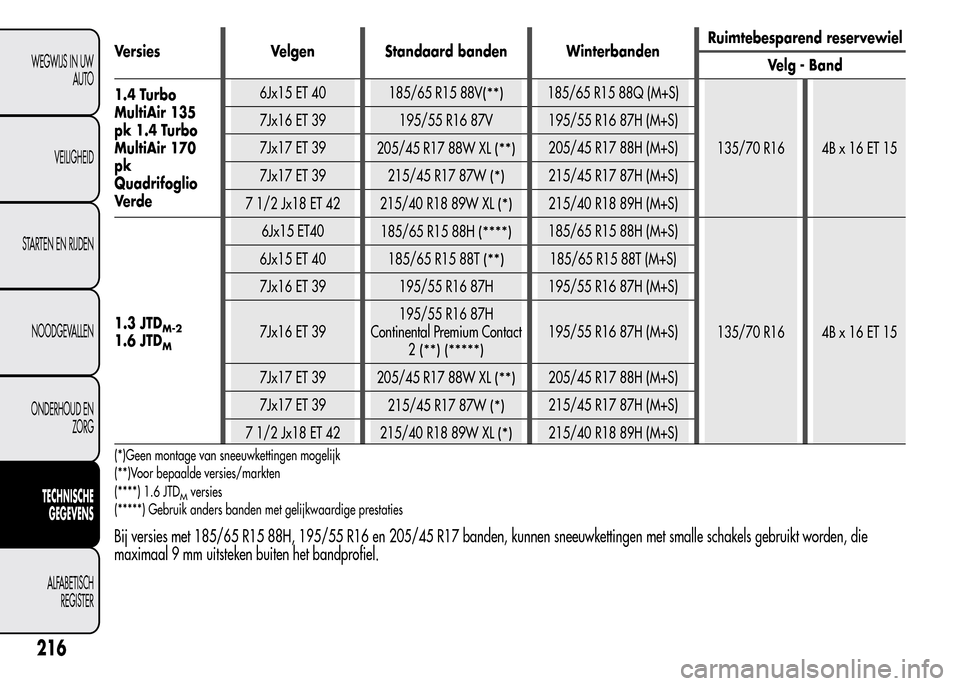

Versies Velgen Standaard banden WinterbandenRuimtebesparend reservewiel
Velg - Band
1.4 Turbo
MultiAir 135
pk 1.4 Turbo
MultiAir 170
pk
Quadrifoglio
Ve r d e6Jx15 ET 40
185/65 R15 88V
(**)185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
1.3 JTD
M-21.6 JTDM
6Jx15 ET40
185/65 R15 88H(****)185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88T
(**)185/65 R15 88T (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx16 ET 39195/55 R16 87H
Continental Premium Contact
2
(**) (*****)
195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)215/40 R18 89H (M+S)
(**)Voor bepaalde versies/markten (*)Geen montage van sneeuwkettingen mogelijk
(****) 1.6 JTD
Mversies
(*****) Gebruik anders banden met gelijkwaardige prestaties
Bij versies met 185/65 R15 88H, 195/55 R16 en 205/45 R17 banden, kunnen sneeuwkettingen met smalle schakels gebruikt worden, die
maximaal 9 mm uitsteken buiten het bandprofiel.
