Alfa Romeo MiTo 2017 Manual do proprietário (in Portuguese)

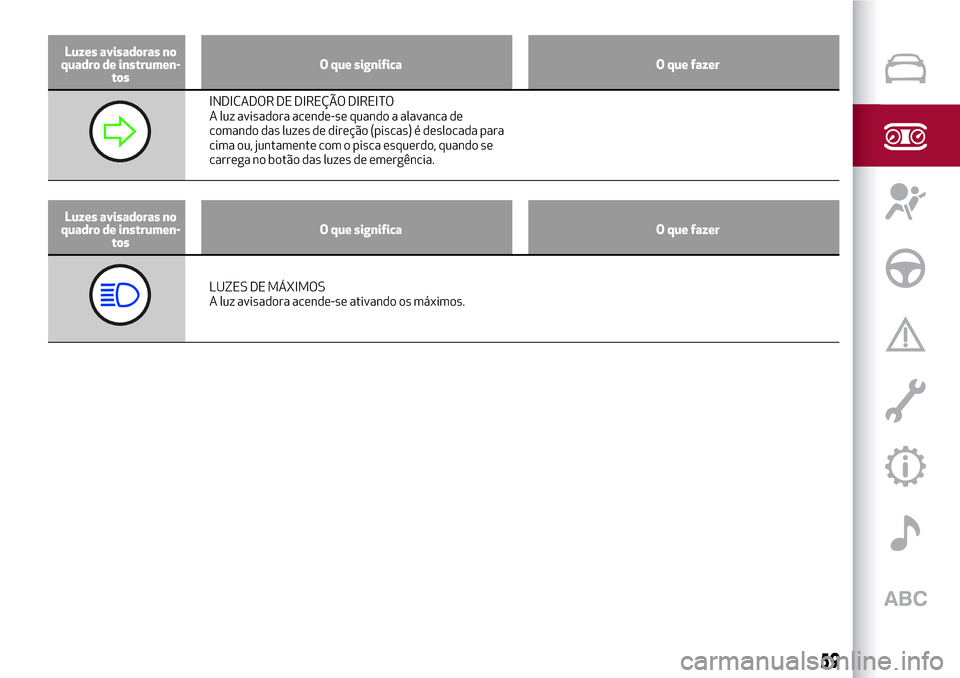

Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
INDICADOR DE DIREÇÃO DIREITO
A luz avisadora acende-se quando a alavanca de
comando das luzes de direção (piscas) é deslocada para
cima ou, juntamente com o pisca esquerdo, quando se
carrega no botão das luzes de emergência.
Luzes avisadoras no
quadro de instrumen-
tosO que significa O que fazer
LUZES DE MÁXIMOS
A luz avisadora acende-se ativando os máximos.
59

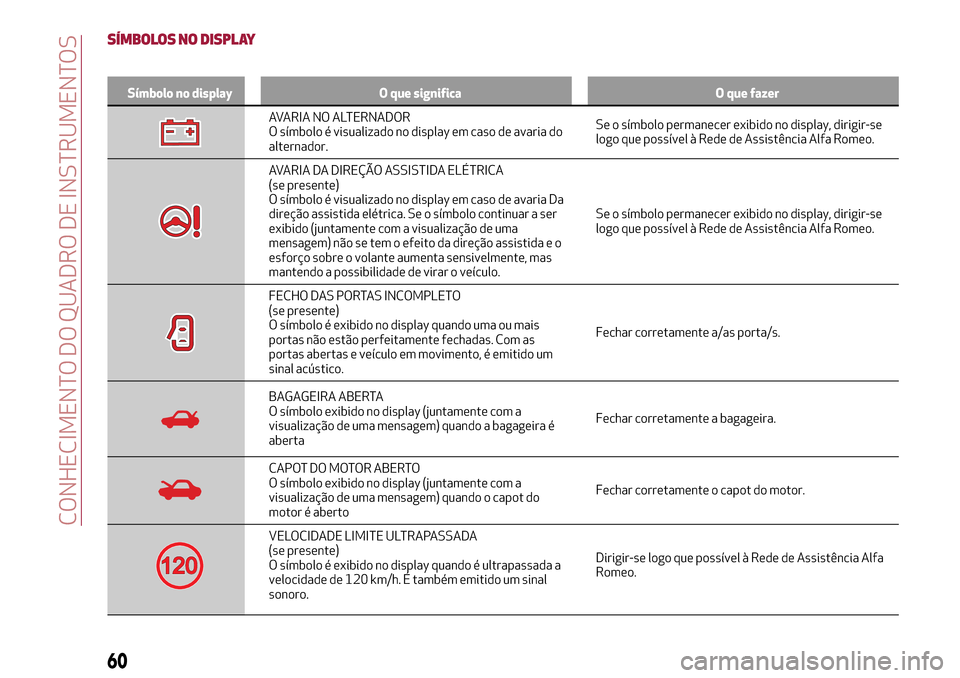

SÍMBOLOS NO DISPLAY
Símbolo no display O que significa O que fazer
AVARIA NO ALTERNADOR
O símbolo é visualizado no display em caso de avaria do
alternador.Se o símbolo permanecer exibido no display, dirigir-se
logo que possível à Rede de Assistência Alfa Romeo.
AVARIA DA DIREÇÃO ASSISTIDA ELÉTRICA
(se presente)
O símbolo é visualizado no display em caso de avaria Da
direção assistida elétrica. Se o símbolo continuar a ser
exibido (juntamente com a visualização de uma
mensagem) não se tem o efeito da direção assistida e o
esforço sobre o volante aumenta sensivelmente, mas
mantendo a possibilidade de virar o veículo.Se o símbolo permanecer exibido no display, dirigir-se
logo que possível à Rede de Assistência Alfa Romeo.
FECHO DAS PORTAS INCOMPLETO
(se presente)
O símbolo é exibido no display quando uma ou mais
portas não estão perfeitamente fechadas. Com as
portas abertas e veículo em movimento, é emitido um
sinal acústico.Fechar corretamente a/as porta/s.
BAGAGEIRA ABERTA
O símbolo exibido no display (juntamente com a
visualização de uma mensagem) quando a bagageira é
abertaFechar corretamente a bagageira.
CAPOT DO MOTOR ABERTO
O símbolo exibido no display (juntamente com a
visualização de uma mensagem) quando o capot do
motor é abertoFechar corretamente o capot do motor.
VELOCIDADE LIMITE ULTRAPASSADA
(se presente)
O símbolo é exibido no display quando é ultrapassada a
velocidade de 120 km/h. É também emitido um sinal
sonoro.Dirigir-se logo que possível à Rede de Assistência Alfa
Romeo.
60
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

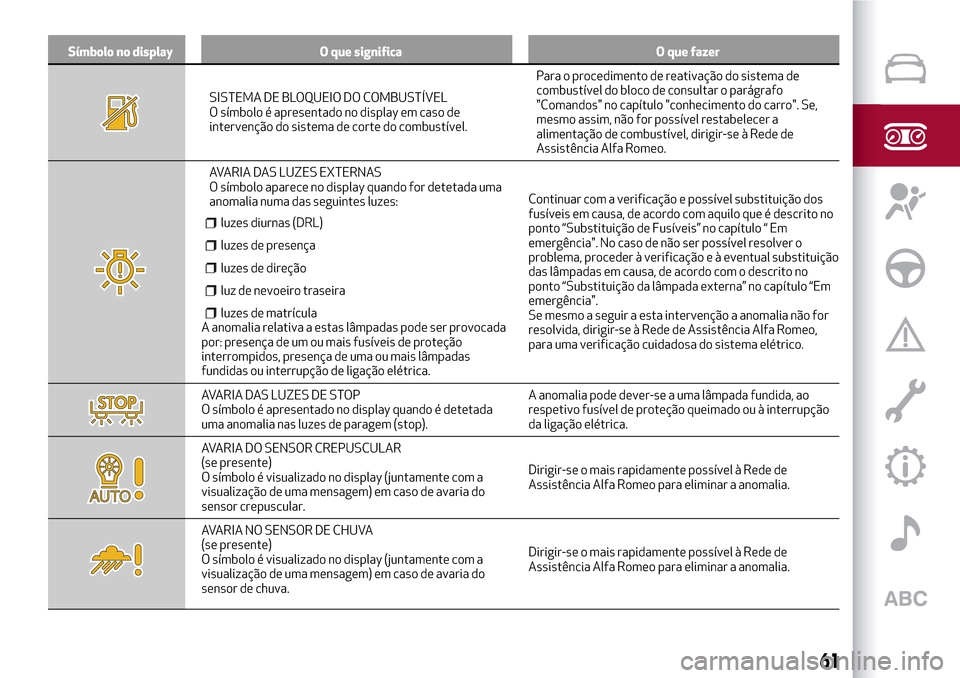

Símbolo no display O que significa O que fazer
SISTEMA DE BLOQUEIO DO COMBUSTÍVEL
O símbolo é apresentado no display em caso de
intervenção do sistema de corte do combustível.Para o procedimento de reativação do sistema de
combustível do bloco de consultar o parágrafo
"Comandos" no capítulo "conhecimento do carro". Se,
mesmo assim, não for possível restabelecer a
alimentação de combustível, dirigir-se à Rede de
Assistência Alfa Romeo.
AVARIA DAS LUZES EXTERNAS
O símbolo aparece no display quando for detetada uma
anomalia numa das seguintes luzes:
luzes diurnas (DRL)
luzes de presença
luzes de direção
luz de nevoeiro traseira
luzes de matrículaA anomalia relativa a estas lâmpadas pode ser provocada
por: presença de um ou mais fusíveis de proteção
interrompidos, presença de uma ou mais lâmpadas
fundidas ou interrupção de ligação elétrica.Continuar com a verificação e possível substituição dos
fusíveis em causa, de acordo com aquilo que é descrito no
ponto “Substituição de Fusíveis” no capítulo “ Em
emergência". No caso de não ser possível resolver o
problema, proceder à verificação e à eventual substituição
das lâmpadas em causa, de acordo com o descrito no
ponto “Substituição da lâmpada externa” no capítulo “Em
emergência".
Se mesmo a seguir a esta intervenção a anomalia não for
resolvida, dirigir-se à Rede de Assistência Alfa Romeo,
para uma verificação cuidadosa do sistema elétrico.
AVARIA DAS LUZES DE STOP
O símbolo é apresentado no display quando é detetada
uma anomalia nas luzes de paragem (stop).A anomalia pode dever-se a uma lâmpada fundida, ao
respetivo fusível de proteção queimado ou à interrupção
da ligação elétrica.
AVARIA DO SENSOR CREPUSCULAR
(se presente)
O símbolo é visualizado no display (juntamente com a
visualização de uma mensagem) em caso de avaria do
sensor crepuscular.Dirigir-se o mais rapidamente possível à Rede de
Assistência Alfa Romeo para eliminar a anomalia.
AVARIA NO SENSOR DE CHUVA
(se presente)
O símbolo é visualizado no display (juntamente com a
visualização de uma mensagem) em caso de avaria do
sensor de chuva.Dirigir-se o mais rapidamente possível à Rede de
Assistência Alfa Romeo para eliminar a anomalia.
61

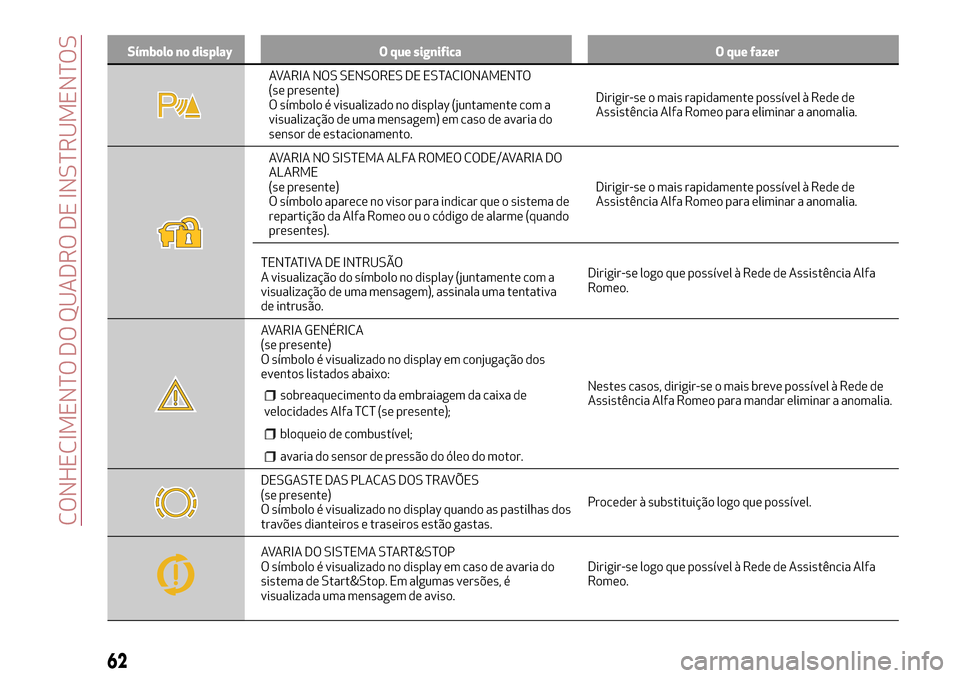

Símbolo no display O que significa O que fazer
AVARIA NOS SENSORES DE ESTACIONAMENTO
(se presente)
O símbolo é visualizado no display (juntamente com a
visualização de uma mensagem) em caso de avaria do
sensor de estacionamento.Dirigir-se o mais rapidamente possível à Rede de
Assistência Alfa Romeo para eliminar a anomalia.
AVARIA NO SISTEMA ALFA ROMEO CODE/AVARIA DO
ALARME
(se presente)
O símbolo aparece no visor para indicar que o sistema de
repartição da Alfa Romeo ou o código de alarme (quando
presentes).Dirigir-se o mais rapidamente possível à Rede de
Assistência Alfa Romeo para eliminar a anomalia.
TENTATIVA DE INTRUSÃO
A visualização do símbolo no display (juntamente com a
visualização de uma mensagem), assinala uma tentativa
de intrusão.Dirigir-se logo que possível à Rede de Assistência Alfa
Romeo.
AVARIA GENÉRICA
(se presente)
O símbolo é visualizado no display em conjugação dos
eventos listados abaixo:
sobreaquecimento da embraiagem da caixa de
velocidades Alfa TCT (se presente);
bloqueio de combustível;
avaria do sensor de pressão do óleo do motor.
Nestes casos, dirigir-se o mais breve possível à Rede de
Assistência Alfa Romeo para mandar eliminar a anomalia.
DESGASTE DAS PLACAS DOS TRAVÕES
(se presente)
O símbolo é visualizado no display quando as pastilhas dos
travões dianteiros e traseiros estão gastas.Proceder à substituição logo que possível.
AVARIA DO SISTEMA START&STOP
O símbolo é visualizado no display em caso de avaria do
sistema de Start&Stop. Em algumas versões, é
visualizada uma mensagem de aviso.Dirigir-se logo que possível à Rede de Assistência Alfa
Romeo.
62
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

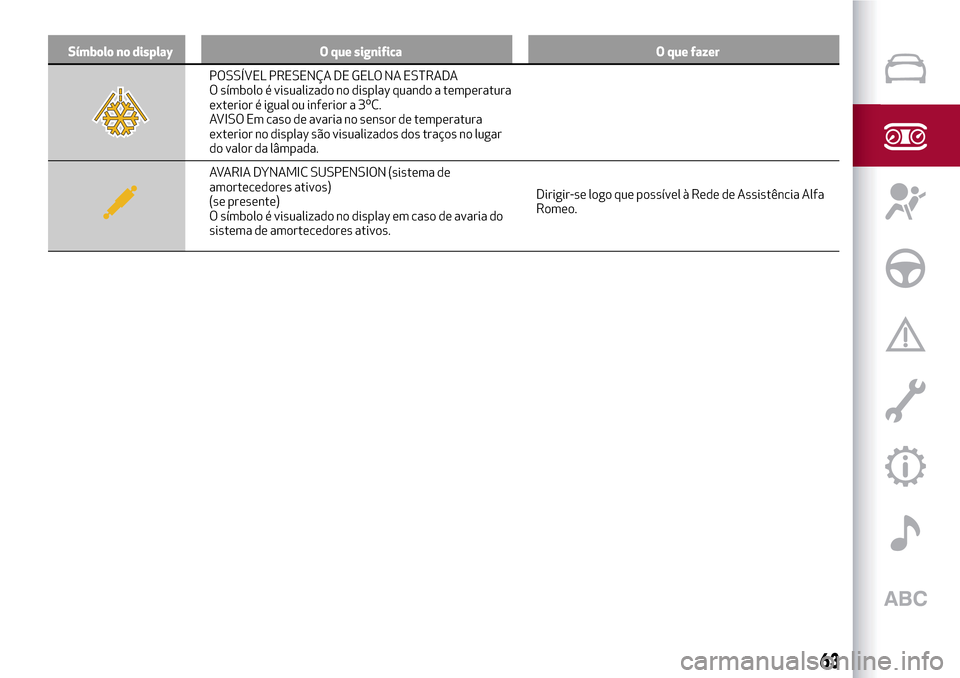

Símbolo no display O que significa O que fazer
POSSÍVEL PRESENÇA DE GELO NA ESTRADA
O símbolo é visualizado no display quando a temperatura
exterior é igual ou inferior a 3ºC.
AVISO Em caso de avaria no sensor de temperatura
exterior no display são visualizados dos traços no lugar
do valor da lâmpada.
AVARIA DYNAMIC SUSPENSION (sistema de
amortecedores ativos)
(se presente)
O símbolo é visualizado no display em caso de avaria do
sistema de amortecedores ativos.Dirigir-se logo que possível à Rede de Assistência Alfa
Romeo.
63

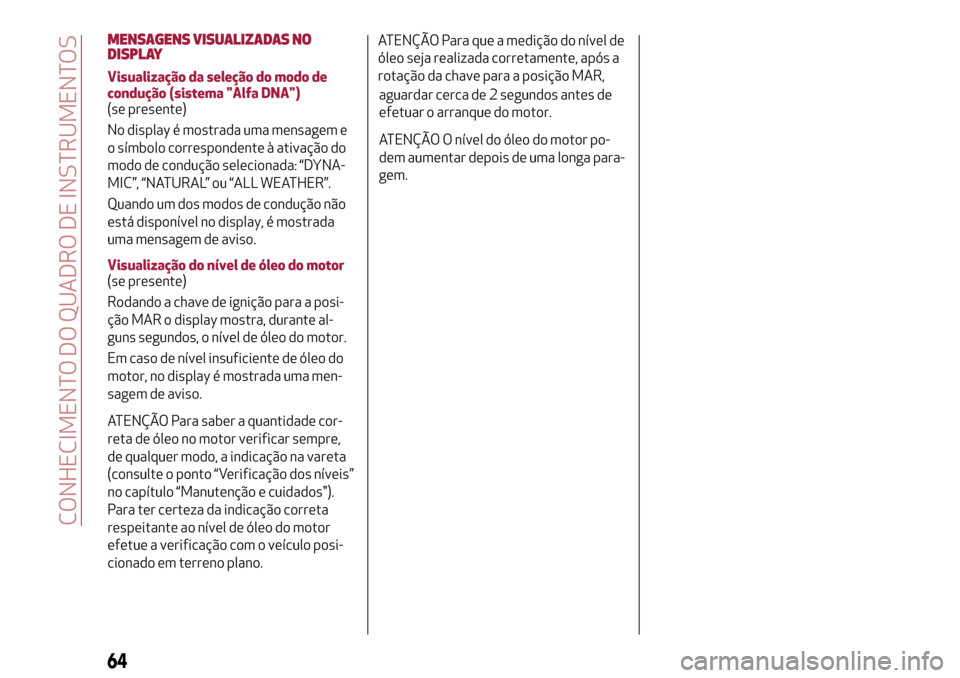

MENSAGENS VISUALIZADAS NO
DISPLAY
Visualização da seleção do modo de
condução (sistema "Alfa DNA")
(se presente)
No display é mostrada uma mensagem e
o símbolo correspondente à ativação do
modo de condução selecionada: “DYNA-
MIC”, “NATURAL” ou “ALL WEATHER”.
Quando um dos modos de condução não
está disponível no display, é mostrada
uma mensagem de aviso.
Visualização do nível de óleo do motor
(se presente)
Rodando a chave de ignição para a posi-
ção MAR o display mostra, durante al-
guns segundos, o nível de óleo do motor.
Em caso de nível insuficiente de óleo do
motor, no display é mostrada uma men-
sagem de aviso.
ATENÇÃO Para saber a quantidade cor-
reta de óleo no motor verificar sempre,
de qualquer modo, a indicação na vareta
(consulte o ponto “Verificação dos níveis”
no capítulo “Manutenção e cuidados").
Para ter certeza da indicação correta
respeitante ao nível de óleo do motor
efetue a verificação com o veículo posi-
cionado em terreno plano.ATENÇÃO Para que a medição do nível de
óleo seja realizada corretamente, após a
rotação da chave para a posição MAR,
aguardar cerca de 2 segundos antes de
efetuar o arranque do motor.
ATENÇÃO O nível do óleo do motor po-
dem aumentar depois de uma longa para-
gem.
64
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

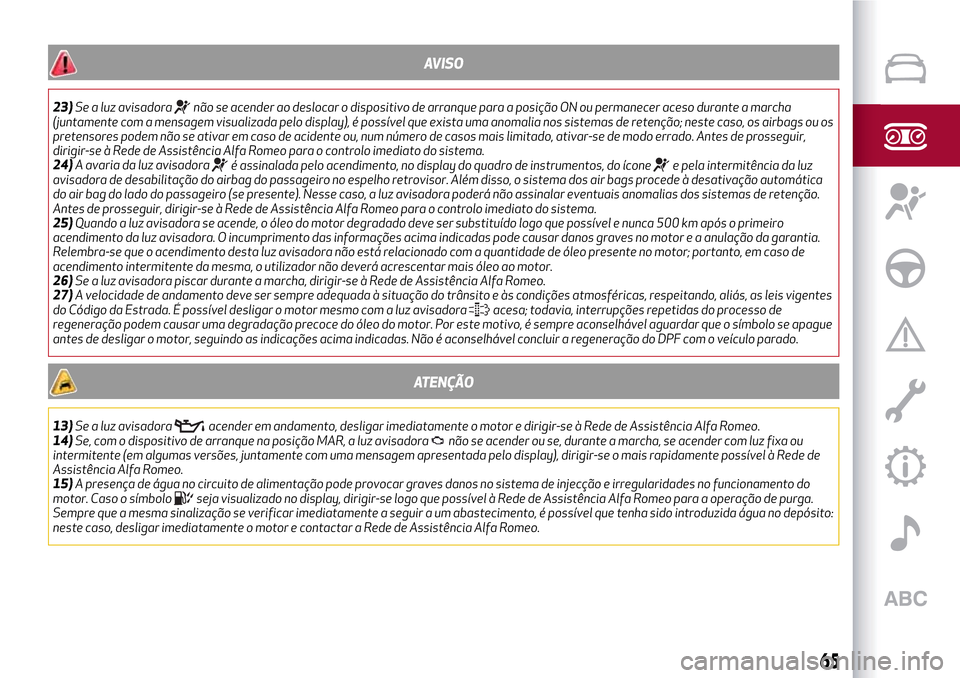

AVISO
23)Se a luz avisadoranão se acender ao deslocar o dispositivo de arranque para a posição ON ou permanecer aceso durante a marcha
(juntamente com a mensagem visualizada pelo display), é possível que exista uma anomalia nos sistemas de retenção; neste caso, os airbags ou os
pretensores podem não se ativar em caso de acidente ou, num número de casos mais limitado, ativar-se de modo errado. Antes de prosseguir,
dirigir-se à Rede de Assistência Alfa Romeo para o controlo imediato do sistema.
24)A avaria da luz avisadora
é assinalada pelo acendimento, no display do quadro de instrumentos, do íconee pela intermitência da luz
avisadora de desabilitação do airbag do passageiro no espelho retrovisor. Além disso, o sistema dos air bags procede à desativação automática
do air bag do lado do passageiro (se presente). Nesse caso, a luz avisadora poderá não assinalar eventuais anomalias dos sistemas de retenção.
Antes de prosseguir, dirigir-se à Rede de Assistência Alfa Romeo para o controlo imediato do sistema.
25)Quando a luz avisadora se acende, o óleo do motor degradado deve ser substituído logo que possível e nunca 500 km após o primeiro
acendimento da luz avisadora. O incumprimento das informações acima indicadas pode causar danos graves no motor e a anulação da garantia.
Relembra-se que o acendimento desta luz avisadora não está relacionado com a quantidade de óleo presente no motor; portanto, em caso de
acendimento intermitente da mesma, o utilizador não deverá acrescentar mais óleo ao motor.
26)Se a luz avisadora piscar durante a marcha, dirigir-se à Rede de Assistência Alfa Romeo.
27)A velocidade de andamento deve ser sempre adequada à situação do trânsito e às condições atmosféricas, respeitando, aliás, as leis vigentes
do Código da Estrada. É possível desligar o motor mesmo com a luz avisadora
acesa; todavia, interrupções repetidas do processo de
regeneração podem causar uma degradação precoce do óleo do motor. Por este motivo, é sempre aconselhável aguardar que o símbolo se apague
antes de desligar o motor, seguindo as indicações acima indicadas. Não é aconselhável concluir a regeneração do DPF com o veículo parado.
ATENÇÃO
13)Se a luz avisadoraacender em andamento, desligar imediatamente o motor e dirigir-se à Rede de Assistência Alfa Romeo.
14)Se, com o dispositivo de arranque na posição MAR, a luz avisadoranão se acender ou se, durante a marcha, se acender com luz fixa ou
intermitente (em algumas versões, juntamente com uma mensagem apresentada pelo display), dirigir-se o mais rapidamente possível à Rede de
Assistência Alfa Romeo.
15)A presença de água no circuito de alimentação pode provocar graves danos no sistema de injecção e irregularidades no funcionamento do
motor. Caso o símbolo
seja visualizado no display, dirigir-se logo que possível à Rede de Assistência Alfa Romeo para a operação de purga.
Sempre que a mesma sinalização se verificar imediatamente a seguir a um abastecimento, é possível que tenha sido introduzida água no depósito:
neste caso, desligar imediatamente o motor e contactar a Rede de Assistência Alfa Romeo.
65

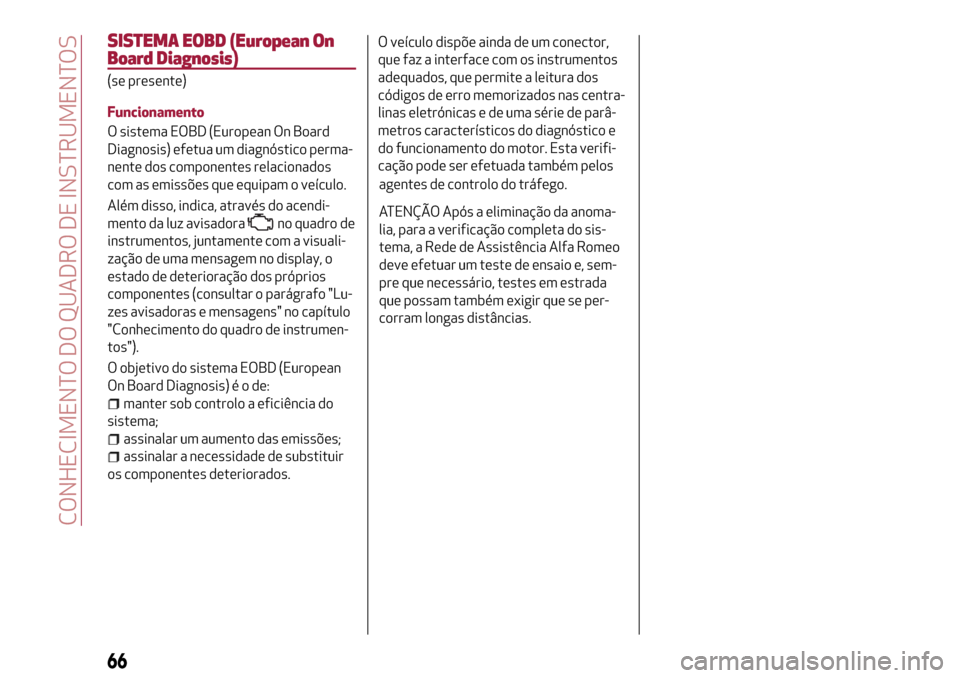

SISTEMA EOBD (European On
Board Diagnosis)
(se presente)
Funcionamento
O sistema EOBD (European On Board
Diagnosis) efetua um diagnóstico perma-
nente dos componentes relacionados
com as emissões que equipam o veículo.
Além disso, indica, através do acendi-
mento da luz avisadora
no quadro de
instrumentos, juntamente com a visuali-
zação de uma mensagem no display, o
estado de deterioração dos próprios
componentes (consultar o parágrafo "Lu-
zes avisadoras e mensagens" no capítulo
"Conhecimento do quadro de instrumen-
tos").
O objetivo do sistema EOBD (European
On Board Diagnosis)éode:
manter sob controlo a eficiência do
sistema;
assinalar um aumento das emissões;
assinalar a necessidade de substituir
os componentes deteriorados.O veículo dispõe ainda de um conector,
que faz a interface com os instrumentos
adequados, que permite a leitura dos
códigos de erro memorizados nas centra-
linas eletrónicas e de uma série de parâ-
metros característicos do diagnóstico e
do funcionamento do motor. Esta verifi-
cação pode ser efetuada também pelos
agentes de controlo do tráfego.
ATENÇÃO Após a eliminação da anoma-
lia, para a verificação completa do sis-
tema, a Rede de Assistência Alfa Romeo
deve efetuar um teste de ensaio e, sem-
pre que necessário, testes em estrada
que possam também exigir que se per-
corram longas distâncias.
66
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

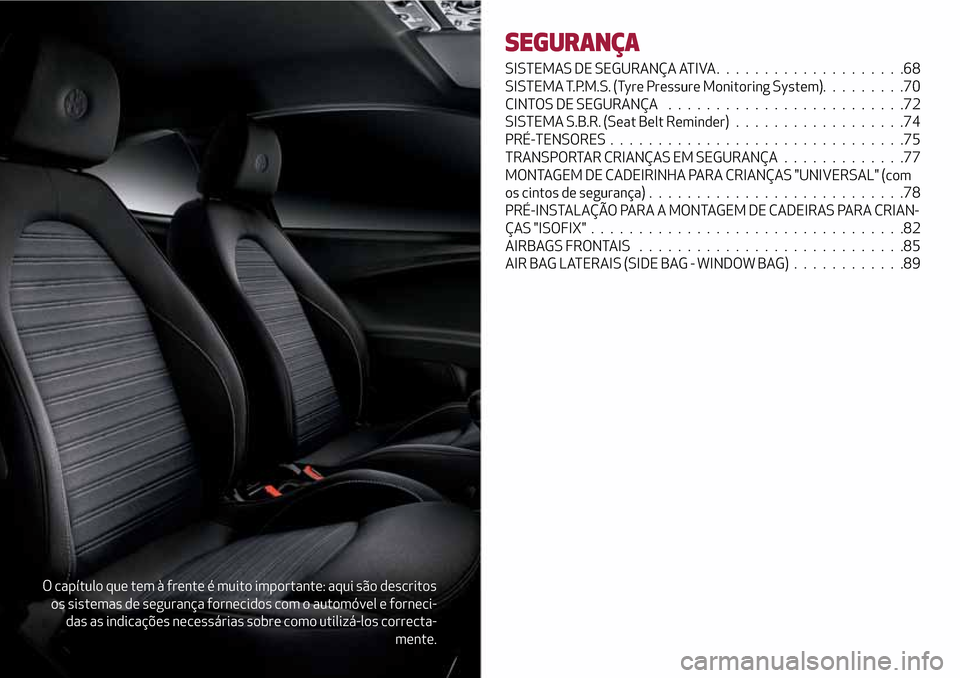

O capítulo que tem à frente é muito importante: aqui são descritos
os sistemas de segurança fornecidos com o automóvel e forneci-
das as indicações necessárias sobre como utilizá-los correcta-
mente.
SEGURANÇA
SISTEMAS DE SEGURANÇA ATIVA . ...................68
SISTEMA T.P.M.S. (Tyre Pressure Monitoring System).........70
CINTOS DE SEGURANÇA.........................72
SISTEMA S.B.R. (Seat Belt Reminder)..................74
PRÉ-TENSORES...............................75
TRANSPORTAR CRIANÇAS EM SEGURANÇA . . ...........77
MONTAGEM DE CADEIRINHA PARA CRIANÇAS "UNIVERSAL" (com
os cintos de segurança)...........................78
PRÉ-INSTALAÇÃO PARA A MONTAGEM DE CADEIRAS PARA CRIAN-
ÇAS "ISOFIX".................................82
AIRBAGS FRONTAIS . . ..........................85
AIR BAG LATERAIS (SIDE BAG - WINDOW BAG)............89

SISTEMAS DE SEGURANÇA
ATIVA
SISTEMA ABS
33) 34) 35) 36) 37) 38) 39)
Trata-se de um sistema, parte integrante
do sistema de travagem, que evita, com
quaisquer condições do piso da estrada e
de intensidade da ação de travagem, o
bloqueio e a consequente patinagem de
uma ou mais rodas, garantindo, deste
modo, o controlo do veículo mesmo nas
travagens de emergência e otimizando os
espaços de travagem.
Intervenção do sistema
A intervenção do ABS é detetável atra-
vés de uma ligeira pulsação do pedal do
travão, acompanhada de ruído: este é um
comportamento perfeitamente normal
do sistema em fase de intervenção.
SISTEMA ASR (AntiSlip Regulation)
40) 41) 42)
É parte integrante do sistema ESC e in-
tervém automaticamente em caso de
patinagem, de uma ou ambas as rodas
motrizes, de perda de aderência em piso
molhado (aquaplaning), aceleração em
pisos escorregadios, com neve ou gelo,
etc.Intervenção do sistema
O sistema intervém na potência do motor
e nos travões.
É assinalada pela intermitência da luz
avisadora
no quadro de instrumentos,
para informar o condutor que o veículo
está em condições críticas de estabili-
dade e aderência.
SISTEMA BRAKE ASSIST(assistência
nas travagens de emergência)
O sistema, que não se pode excluir, reco-
nhece as travagens de emergência (com
base na velocidade de a) permitindo in-
tervir mais rapidamente no sistema de
travagem. O Brake Assist é desativado
em caso de avaria do sistema ESC.
SISTEMA MSR (Motor Schleppmoment
Regelung)
O Sistema previne o possível bloqueio
das rodas motrizes que se verifica no
caso, por exemplo, de libertação impre-
vista do pedal do acelerador ou de brusca
redução de velocidade efetuadas em
condições de baixa aderência.
Nestas condições, o efeito de travagem
do motor pode provocar a patinagem das
rodas motrizes e a consequente perda de
estabilidade do veículo. Nestas situa-
ções, o sistema intervém dando nova-
mente binário ao motor, a fim de conser-
var a estabilidade e aumentar a
segurança do veículo.
SISTEMA DST (Dynamic Steering
Torque)
46)
É a função que integra a direção ativa
Dual Pinion nas funcionalidades do ESC.
Em manobras especiais, o ESC comanda
à direção de aplicar um binário de vira-
gem para convidar o condutor a efetuar a
manobra da melhor forma.
A função prevê a ação coordenada de
travões e direção de modo a incrementar
o nível de suspensões e segurança de
todo o veículo. A direção aplica no vo-
lante um contributo adicional de binário.
SISTEMA EBD
O sistema EBD é parte integrante do sis-
tema ESC e intervém durante as trava-
gens, repartindo de forma ideal a força de
travagem entre as rodas anteriores e
posteriores.
Deste modo, garante-se uma maior esta-
bilidade do veículo nas travagens, evi-
tando um bloqueio imprevisto das rodas
posteriores e a consequente instabili-
dade do veículo.
SISTEMA ESC
28) 29) 30) 31) 32)
O sistema ESC melhora o controlo dire-
68
SEGURANÇA
