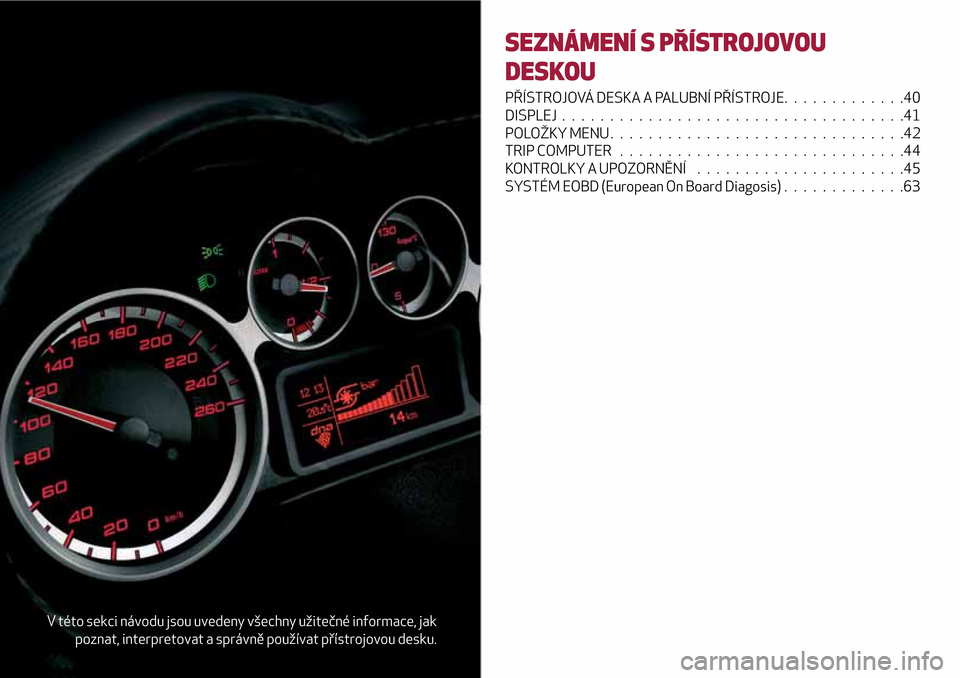

Alfa Romeo MiTo 2017 Návod k obsluze (in Czech)

V této sekci návodu jsou uvedeny všechny užitečné informace, jak
poznat, interpretovat a správně používat přístrojovou desku.
SEZNÁMENÍ S PŘÍSTROJOVOU
DESKOU
PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE.............40
DISPLEJ....................................41
POLOŽKY MENU...............................42
TRIP COMPUTER..............................44
KONTROLKY A UPOZORNĚNÍ . . ....................45
SYSTÉM EOBD (European On Board Diagosis) . ............63

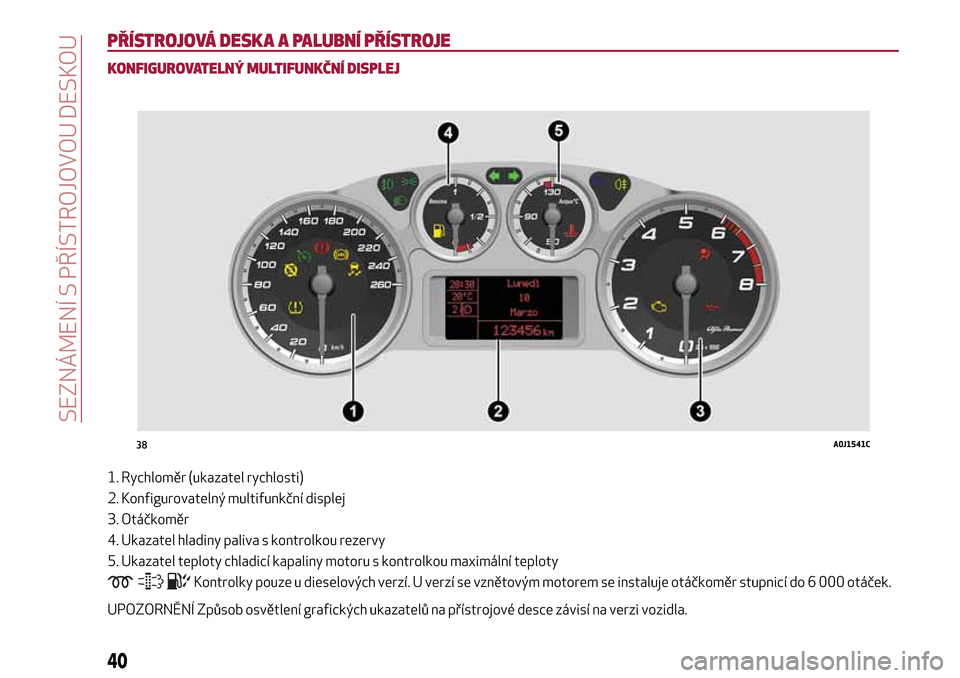

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
KONFIGUROVATELNÝ MULTIFUNKČNÍ DISPLEJ
1. Rychloměr (ukazatel rychlosti)
2. Konfigurovatelný multifunkční displej
3. Otáčkoměr
4. Ukazatel hladiny paliva s kontrolkou rezervy
5. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teploty
Kontrolky pouze u dieselových verzí. U verzí se vznětovým motorem se instaluje otáčkoměr stupnicí do 6 000 otáček.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
38A0J1541C
40
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

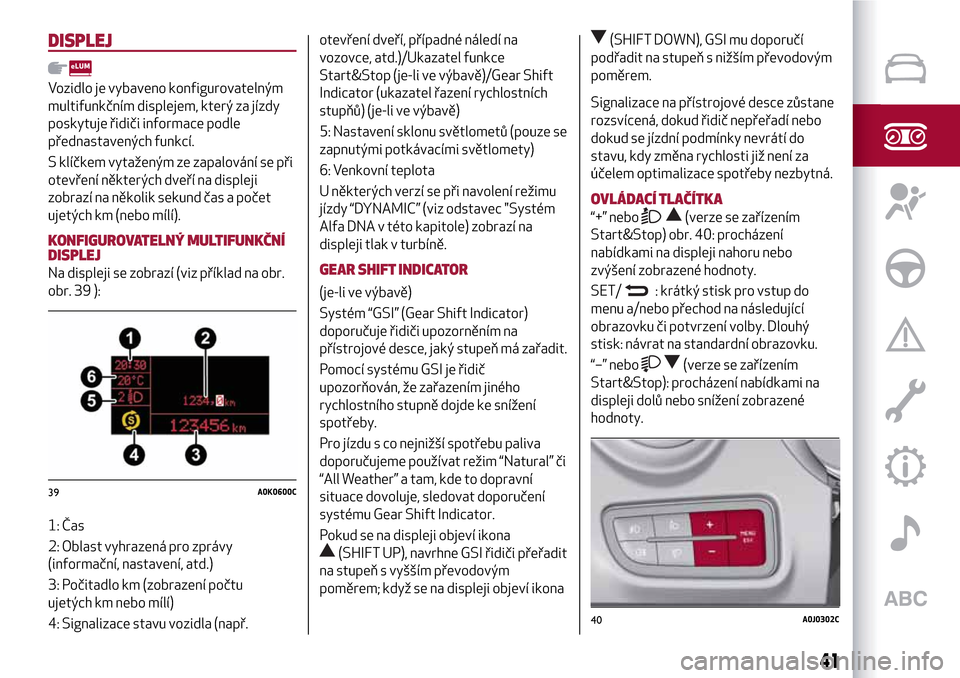

DISPLEJ
Vozidlo je vybaveno konfigurovatelným
multifunkčním displejem, který za jízdy
poskytuje řidiči informace podle
přednastavených funkcí.
S klíčkem vytaženým ze zapalování se při
otevření některých dveří na displeji
zobrazí na několik sekund čas a počet
ujetých km (nebo mílí).
KONFIGUROVATELNÝ MULTIFUNKČNÍ
DISPLEJ
Na displeji se zobrazí (viz příklad na obr.
obr. 39 ):
1: Čas
2: Oblast vyhrazená pro zprávy
(informační, nastavení, atd.)
3: Počitadlo km (zobrazení počtu
ujetých km nebo mílí)
4: Signalizace stavu vozidla (např.otevření dveří, případné náledí na
vozovce, atd.)/Ukazatel funkce
Start&Stop (je-li ve výbavě)/Gear Shift
Indicator (ukazatel řazení rychlostních
stupňů) (je-li ve výbavě)
5: Nastavení sklonu světlometů (pouze se
zapnutými potkávacími světlomety)
6: Venkovní teplota
U některých verzí se při navolení režimu
jízdy “DYNAMIC” (viz odstavec "Systém
Alfa DNA v této kapitole) zobrazí na
displeji tlak v turbíně.GEAR SHIFT INDICATOR
(je-li ve výbavě)
Systém “GSI” (Gear Shift Indicator)
doporučuje řidiči upozorněním na
přístrojové desce, jaký stupeň má zařadit.
Pomocí systému GSI je řidič
upozorňován, že zařazením jiného
rychlostního stupně dojde ke snížení
spotřeby.
Pro jízdu s co nejnižší spotřebu paliva
doporučujeme používat režim “Natural” či
“All Weather” a tam, kde to dopravní
situace dovoluje, sledovat doporučení
systému Gear Shift Indicator.
Pokud se na displeji objeví ikona
(SHIFT UP), navrhne GSI řidiči přeřadit
na stupeň s vyšším převodovým
poměrem; když se na displeji objeví ikona
(SHIFT DOWN), GSI mu doporučí
podřadit na stupeň s nižším převodovým
poměrem.
Signalizace na přístrojové desce zůstane
rozsvícená, dokud řidič nepřeřadí nebo
dokud se jízdní podmínky nevrátí do
stavu, kdy změna rychlosti již není za
účelem optimalizace spotřeby nezbytná.
OVLÁDACÍ TLAČÍTKA
“+” nebo(verze se zařízením
Start&Stop) obr. 40: procházení
nabídkami na displeji nahoru nebo
zvýšení zobrazené hodnoty.
SET/
: krátký stisk pro vstup do
menu a/nebo přechod na následující
obrazovku či potvrzení volby. Dlouhý
stisk: návrat na standardní obrazovku.
“–” nebo
(verze se zařízením
Start&Stop): procházení nabídkami na
displeji dolů nebo snížení zobrazené
hodnoty.
39A0K0600C
40A0J0302C
41

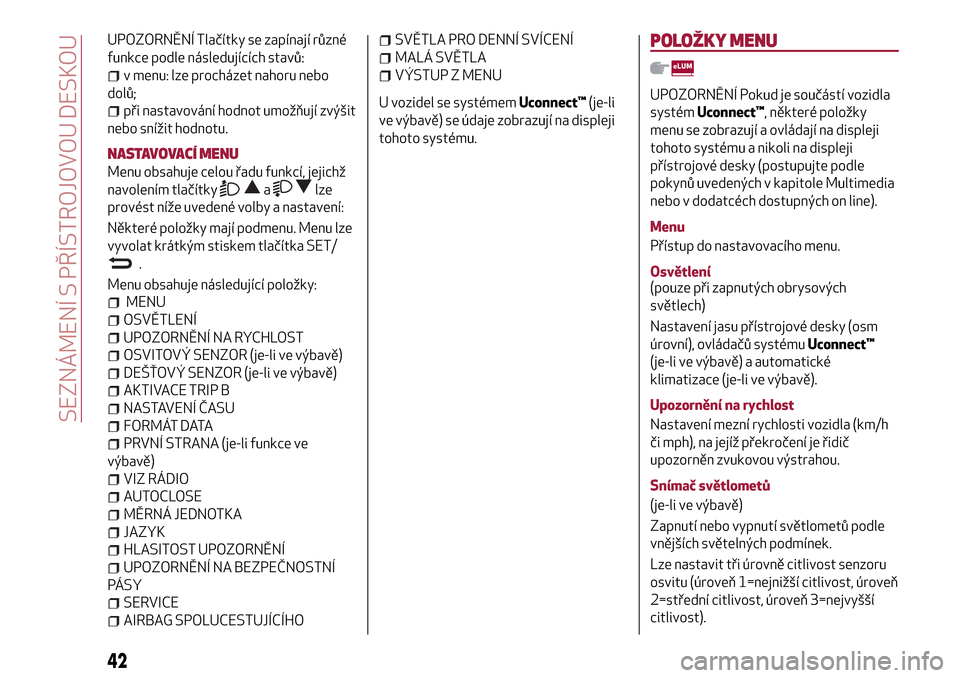

UPOZORNĚNÍ Tlačítky se zapínají různé
funkce podle následujících stavů:
v menu: lze procházet nahoru nebo
dolů;
při nastavování hodnot umožňují zvýšit
nebo snížit hodnotu.
NASTAVOVACÍ MENU
Menu obsahuje celou řadu funkcí, jejichž
navolením tlačítky
alze
provést níže uvedené volby a nastavení:
Některé položky mají podmenu. Menu lze
vyvolat krátkým stiskem tlačítka SET/
.
Menu obsahuje následující položky:
MENU
OSVĚTLENÍ
UPOZORNĚNÍ NA RYCHLOST
OSVITOVÝ SENZOR (je-li ve výbavě)
DEŠŤOVÝ SENZOR (je-li ve výbavě)
AKTIVACE TRIP B
NASTAVENÍ ČASU
FORMÁT DATA
PRVNÍ STRANA (je-li funkce ve
výbavě)
VIZ RÁDIO
AUTOCLOSE
MĚRNÁ JEDNOTKA
JAZYK
HLASITOST UPOZORNĚNÍ
UPOZORNĚNÍ NA BEZPEČNOSTNÍ
PÁ S Y
SERVICE
AIRBAG SPOLUCESTUJÍCÍHO
SVĚTLA PRO DENNÍ SVÍCENÍ
MALÁ SVĚTLA
VÝSTUP Z MENU
U vozidel se systémemUconnect™(je-li
ve výbavě) se údaje zobrazují na displeji
tohoto systému.
POLOŽKY MENU
UPOZORNĚNÍ Pokud je součástí vozidla
systémUconnect™, některé položky
menu se zobrazují a ovládají na displeji
tohoto systému a nikoli na displeji
přístrojové desky (postupujte podle
pokynů uvedených v kapitole Multimedia
nebo v dodatcéch dostupných on line).
Menu
Přístup do nastavovacího menu.
Osvětlení
(pouze při zapnutých obrysových
světlech)
Nastavení jasu přístrojové desky (osm
úrovní), ovládačů systémuUconnect™
(je-li ve výbavě) a automatické
klimatizace (je-li ve výbavě).
Upozornění na rychlost
Nastavení mezní rychlosti vozidla (km/h
či mph), na jejíž překročení je řidič
upozorněn zvukovou výstrahou.
Snímač světlometů
(je-li ve výbavě)
Zapnutí nebo vypnutí světlometů podle
vnějších světelných podmínek.
Lze nastavit tři úrovně citlivost senzoru
osvitu (úroveň 1=nejnižší citlivost, úroveň
2=střední citlivost, úroveň 3=nejvyšší
citlivost).
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

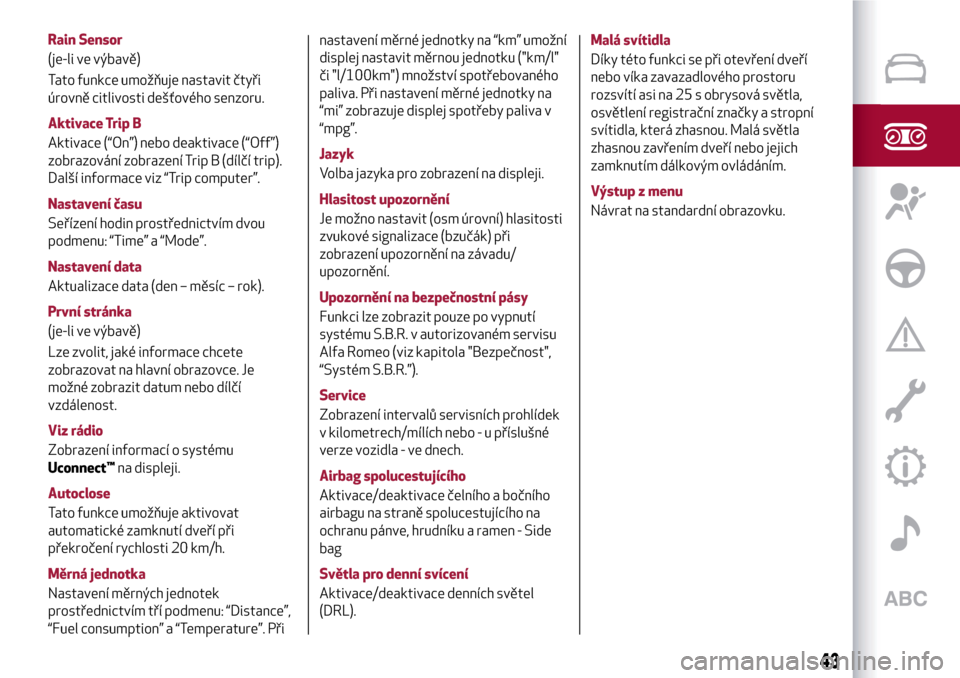

Rain Sensor
(je-li ve výbavě)
Tato funkce umožňuje nastavit čtyři
úrovně citlivosti dešťového senzoru.
Aktivace Trip B
Aktivace (“On”) nebo deaktivace (“Off”)
zobrazování zobrazení Trip B (dílčí trip).
Další informace viz “Trip computer”.
Nastavení času
Seřízení hodin prostřednictvím dvou
podmenu: “Time” a “Mode”.
Nastavení data
Aktualizace data (den – měsíc – rok).
První stránka
(je-li ve výbavě)
Lze zvolit, jaké informace chcete
zobrazovat na hlavní obrazovce. Je
možné zobrazit datum nebo dílčí
vzdálenost.
Viz rádio
Zobrazení informací o systému
Uconnect™na displeji.
Autoclose
Tato funkce umožňuje aktivovat
automatické zamknutí dveří při
překročení rychlosti 20 km/h.
Měrná jednotka
Nastavení měrných jednotek
prostřednictvím tří podmenu: “Distance”,
“Fuel consumption” a “Temperature”. Přinastavení měrné jednotky na “km” umožní
displej nastavit měrnou jednotku ("km/l"
či "l/100km") množství spotřebovaného
paliva. Při nastavení měrné jednotky na
“mi” zobrazuje displej spotřeby paliva v
“mpg”.
Jazyk
Volba jazyka pro zobrazení na displeji.
Hlasitost upozornění
Je možno nastavit (osm úrovní) hlasitosti
zvukové signalizace (bzučák) při
zobrazení upozornění na závadu/
upozornění.
Upozornění na bezpečnostní pásy
Funkci lze zobrazit pouze po vypnutí
systému S.B.R. v autorizovaném servisu
Alfa Romeo (viz kapitola "Bezpečnost",
“Systém S.B.R.”).
Service
Zobrazení intervalů servisních prohlídek
v kilometrech/mílích nebo - u příslušné
verze vozidla - ve dnech.
Airbag spolucestujícího
Aktivace/deaktivace čelního a bočního
airbagu na straně spolucestujícího na
ochranu pánve, hrudníku a ramen - Side
bag
Světla pro denní svícení
Aktivace/deaktivace denních světel
(DRL).Malá svítidla
Díky této funkci se při otevření dveří
nebo víka zavazadlového prostoru
rozsvítí asi na 25 s obrysová světla,
osvětlení registrační značky a stropní
svítidla, která zhasnou. Malá světla
zhasnou zavřením dveří nebo jejich
zamknutím dálkovým ovládáním.
Výstup z menu
Návrat na standardní obrazovku.
43

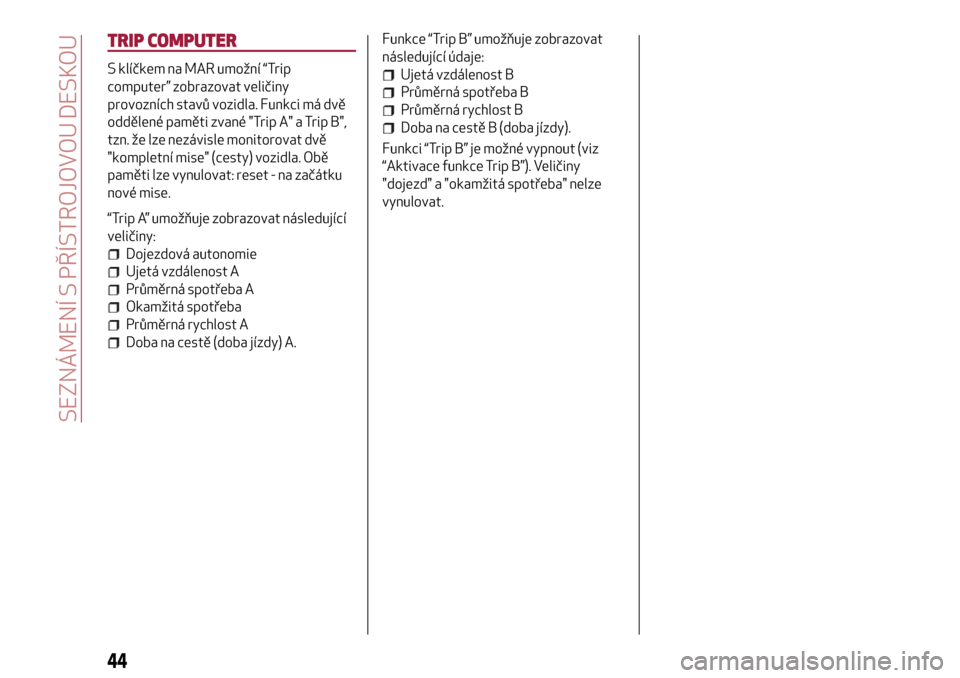

TRIP COMPUTER
S klíčkem na MAR umožní “Trip
computer” zobrazovat veličiny
provozních stavů vozidla. Funkci má dvě
oddělené paměti zvané "Trip A" a Trip B",
tzn. že lze nezávisle monitorovat dvě
"kompletní mise" (cesty) vozidla. Obě
paměti lze vynulovat: reset - na začátku
nové mise.
“Trip A” umožňuje zobrazovat následující
veličiny:
Dojezdová autonomie
Ujetá vzdálenost A
Průměrná spotřeba A
Okamžitá spotřeba
Průměrná rychlost A
Doba na cestě (doba jízdy) A.Funkce “Trip B” umožňuje zobrazovat
následující údaje:
Ujetá vzdálenost B
Průměrná spotřeba B
Průměrná rychlost B
Doba na cestě B (doba jízdy).
Funkci “Trip B” je možné vypnout (viz
“Aktivace funkce Trip B”). Veličiny
"dojezd" a "okamžitá spotřeba" nelze
vynulovat.
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

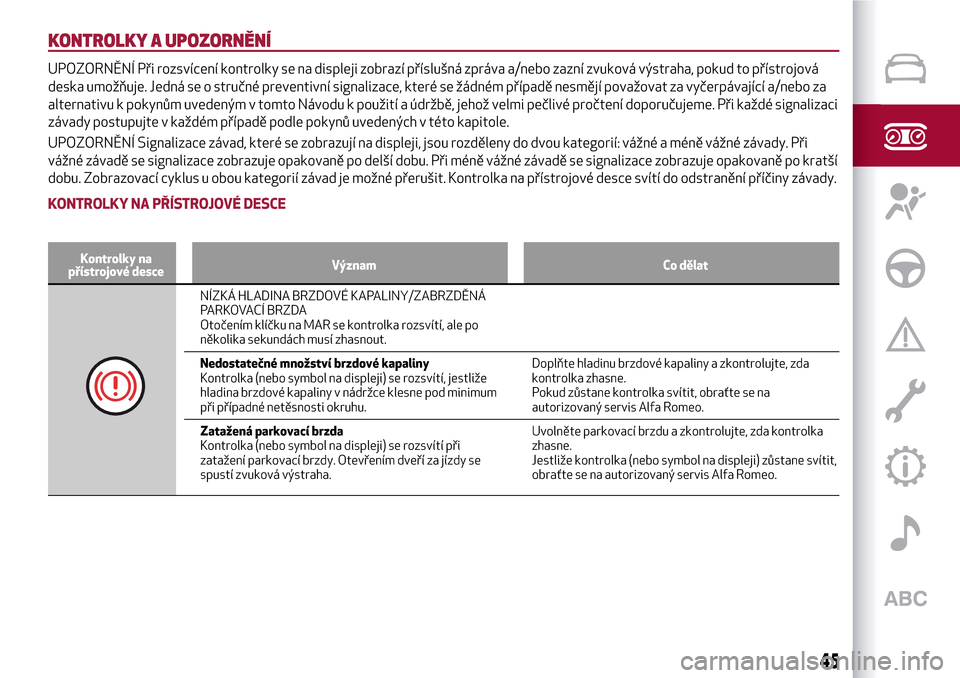

KONTROLKY A UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to přístrojová
deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za vyčerpávající a/nebo za
alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení doporučujeme. Při každé signalizaci
závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady. Při
vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje opakovaně po kratší
dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do odstranění příčiny závady.
KONTROLKY NA PŘÍSTROJOVÉ DESCE
Kontrolky na
přístrojové desceVýznam Co dělat
NÍZKÁ HLADINA BRZDOVÉ KAPALINY/ZABRZDĚNÁ
PARKOVACÍ BRZDA
Otočením klíčku na MAR se kontrolka rozsvítí, ale po
několika sekundách musí zhasnout.
Nedostatečné množství brzdové kapaliny
Kontrolka (nebo symbol na displeji) se rozsvítí, jestliže
hladina brzdové kapaliny v nádržce klesne pod minimum
při případné netěsnosti okruhu.Doplňte hladinu brzdové kapaliny a zkontrolujte, zda
kontrolka zhasne.
Pokud zůstane kontrolka svítit, obraťte se na
autorizovaný servis Alfa Romeo.
Zatažená parkovací brzda
Kontrolka (nebo symbol na displeji) se rozsvítí při
zatažení parkovací brzdy. Otevřením dveří za jízdy se
spustí zvuková výstraha.Uvolněte parkovací brzdu a zkontrolujte, zda kontrolka
zhasne.
Jestliže kontrolka (nebo symbol na displeji) zůstane svítit,
obraťte se na autorizovaný servis Alfa Romeo.
45

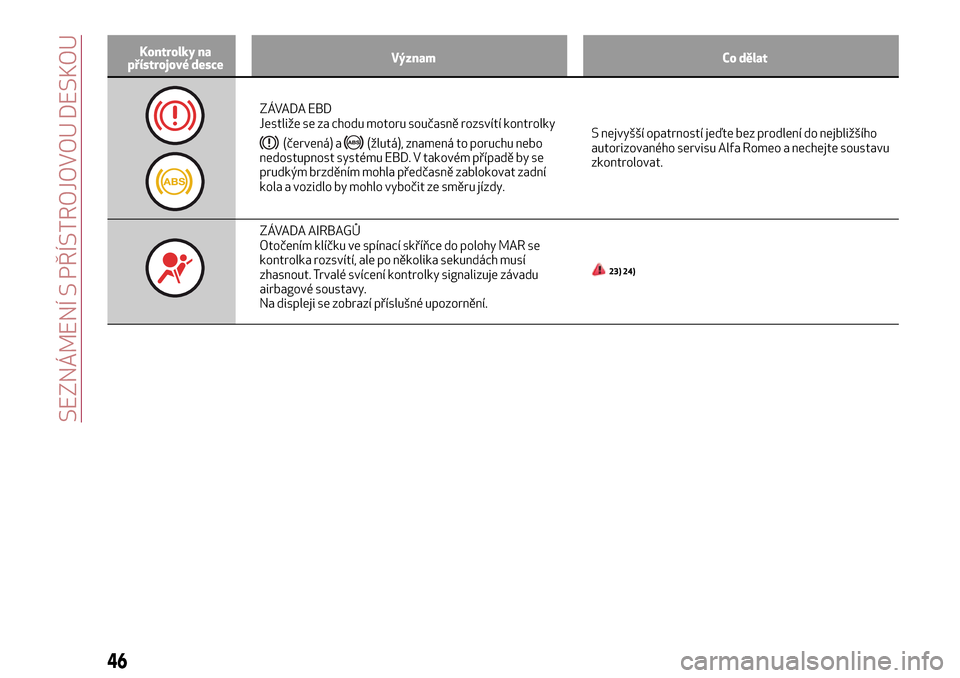

Kontrolky na
přístrojové desceVýznam Co dělat
ZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu nebo
nedostupnost systému EBD. V takovém případě by se
prudkým brzděním mohla předčasně zablokovat zadní
kola a vozidlo by mohlo vybočit ze směru jízdy.S nejvyšší opatrností jeďte bez prodlení do nejbližšího
autorizovaného servisu Alfa Romeo a nechejte soustavu
zkontrolovat.
ZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout. Trvalé svícení kontrolky signalizuje závadu
airbagové soustavy.
Na displeji se zobrazí příslušné upozornění.
23) 24)
46
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat

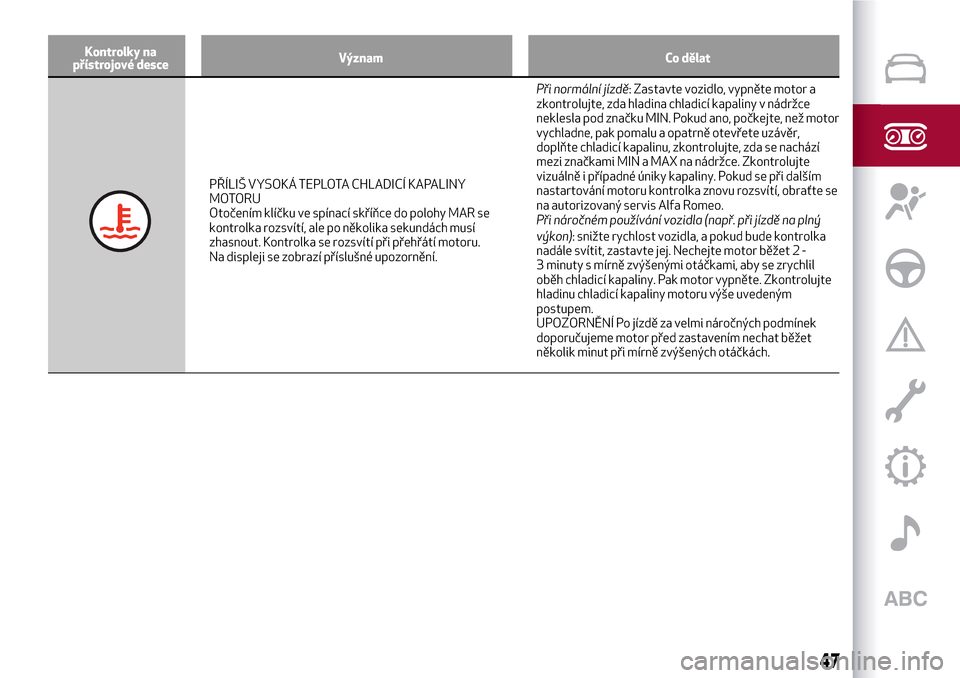

PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ KAPALINY
MOTORU
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout. Kontrolka se rozsvítí při přehřátí motoru.
Na displeji se zobrazí příslušné upozornění.Při normální jízdě: Zastavte vozidlo, vypněte motor a
zkontrolujte, zda hladina chladicí kapaliny v nádržce
neklesla pod značku MIN. Pokud ano, počkejte, než motor
vychladne, pak pomalu a opatrně otevřete uzávěr,
doplňte chladicí kapalinu, zkontrolujte, zda se nachází
mezi značkami MIN a MAX na nádržce. Zkontrolujte
vizuálně i případné úniky kapaliny. Pokud se při dalším
nastartování motoru kontrolka znovu rozsvítí, obraťte se
na autorizovaný servis Alfa Romeo.
Při náročném používání vozidla (např. při jízdě na plný
výkon): snižte rychlost vozidla, a pokud bude kontrolka
nadále svítit, zastavte jej. Nechejte motor běžet 2 -
3 minuty s mírně zvýšenými otáčkami, aby se zrychlil
oběh chladicí kapaliny. Pak motor vypněte. Zkontrolujte
hladinu chladicí kapaliny motoru výše uvedeným
postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek
doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
47

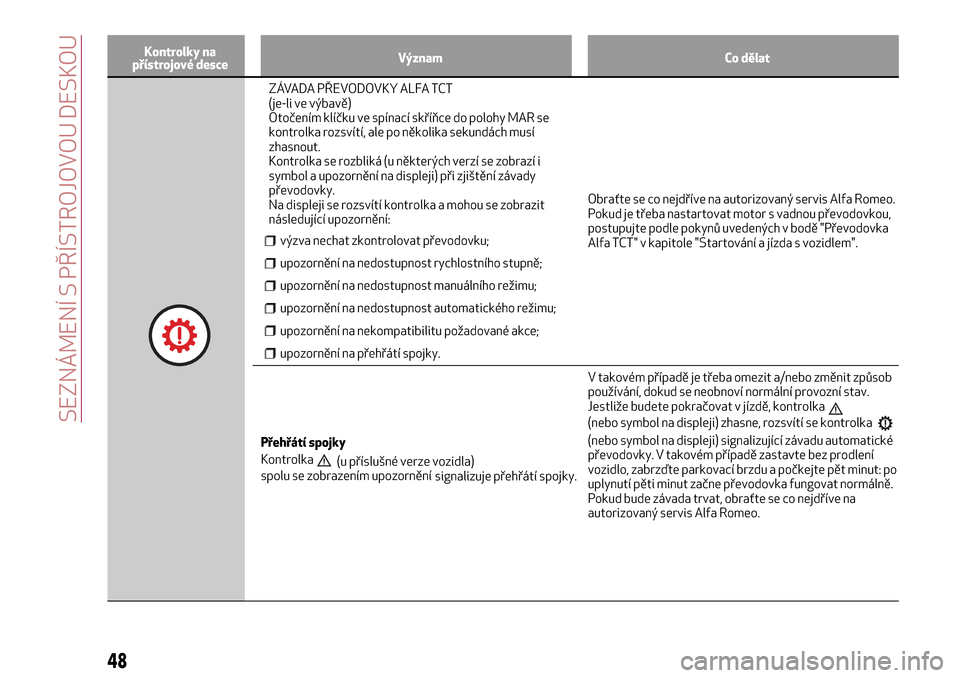

Kontrolky na
přístrojové desceVýznam Co dělat
ZÁVADA PŘEVODOVKY ALFA TCT
(je-li ve výbavě)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Kontrolka se rozbliká (u některých verzí se zobrazí i
symbol a upozornění na displeji) při zjištění závady
převodovky.
Na displeji se rozsvítí kontrolka a mohou se zobrazit
následující upozornění:
výzva nechat zkontrolovat převodovku;
upozornění na nedostupnost rychlostního stupně;
upozornění na nedostupnost manuálního režimu;
upozornění na nedostupnost automatického režimu;
upozornění na nekompatibilitu požadované akce;
upozornění na přehřátí spojky.
Obraťte se co nejdříve na autorizovaný servis Alfa Romeo.
Pokud je třeba nastartovat motor s vadnou převodovkou,
postupujte podle pokynů uvedených v bodě "Převodovka
Alfa TCT" v kapitole "Startování a jízda s vozidlem".
Přehřátí spojky
Kontrolka
spolu se zobrazením upozornění
signalizuje přehřátí spojky.V takovém případě je třeba omezit a/nebo změnit způsob
používání, dokud se neobnoví normální provozní stav.
Jestliže budete pokračovat v jízdě, kontrolka
(nebo symbol na displeji) zhasne, rozsvítí se kontrolka
(nebo symbol na displeji) signalizující závadu automatické
převodovky. V takovém případě zastavte bez prodlení
vozidlo, zabrzďte parkovací brzdu a počkejte pět minut: po
uplynutí pěti minut začne převodovka fungovat normálně.
Pokud bude závada trvat, obraťte se co nejdříve na
autorizovaný servis Alfa Romeo.
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
(u příslušné verze vozidla)
