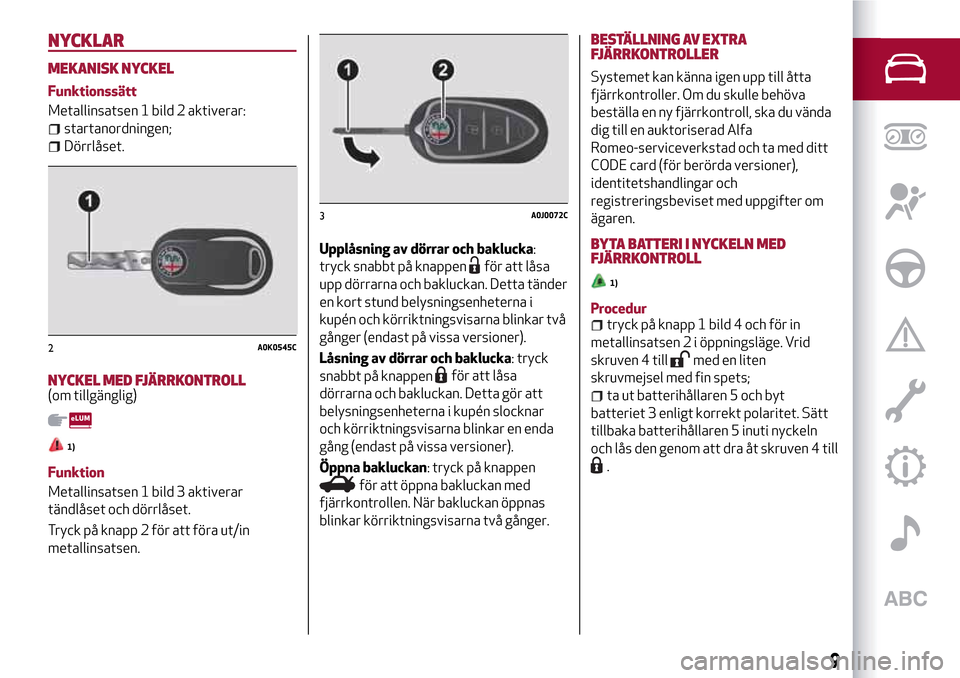

NYCKLAR
MEKANISK NYCKEL
Funktionssätt
Metallinsatsen 1 bild 2 aktiverar:
startanordningen;
Dörrlåset.
NYCKEL MED FJÄRRKONTROLL(om tillgänglig)
1)
Funktion
Metallinsatsen 1 bild 3 aktiverar
tändlåset och dörrlåset.
Tryck på knapp 2 för att föra ut/in
metallinsatsen.Upplåsning av dörrar och baklucka:
tryck snabbt på knappen
för att låsa
upp dörrarna och bakluckan. Detta tänder
en kort stund belysningsenheterna i
kupén och körriktningsvisarna blinkar två
gånger (endast på vissa versioner).
Låsning av dörrar och baklucka: tryck
snabbt på knappen
för att låsa
dörrarna och bakluckan. Detta gör att
belysningsenheterna i kupén slocknar
och körriktningsvisarna blinkar en enda
gång (endast på vissa versioner).
Öppna bakluckan: tryck på knappen
för att öppna bakluckan med
fjärrkontrollen. När bakluckan öppnas
blinkar körriktningsvisarna två gånger.
BESTÄLLNING AV EXTRA
FJÄRRKONTROLLER
Systemet kan känna igen upp till åtta
fjärrkontroller. Om du skulle behöva
beställa en ny fjärrkontroll, ska du vända
dig till en auktoriserad Alfa
Romeo-serviceverkstad och ta med ditt
CODE card (för berörda versioner),
identitetshandlingar och
registreringsbeviset med uppgifter om
ägaren.
BYTA BATTERI I NYCKELN MED
FJÄRRKONTROLL
1)
Procedurtryck på knapp 1 bild 4 och för in
metallinsatsen 2 i öppningsläge. Vrid
skruven 4 till
med en liten
skruvmejsel med fin spets;
ta ut batterihållaren 5 och byt
batteriet 3 enligt korrekt polaritet. Sätt
tillbaka batterihållaren 5 inuti nyckeln
och lås den genom att dra åt skruven 4 till
.
2A0K0545C
3A0J0072C
9
Page 12 of 214

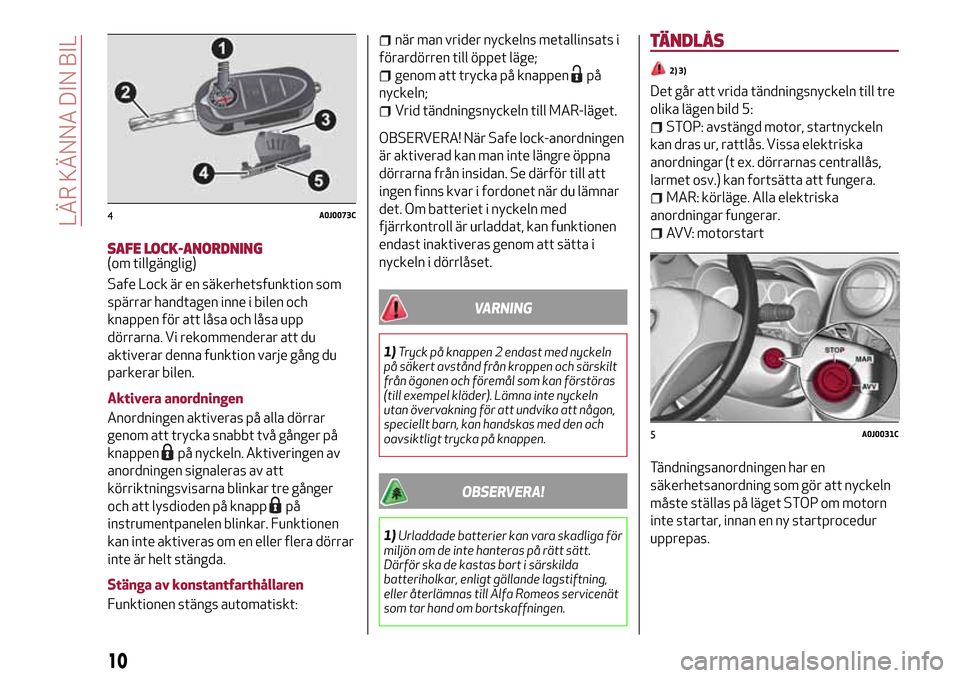

SAFE LOCK-ANORDNING(om tillgänglig)
Safe Lock är en säkerhetsfunktion som
spärrar handtagen inne i bilen och
knappen för att låsa och låsa upp
dörrarna. Vi rekommenderar att du
aktiverar denna funktion varje gång du
parkerar bilen.
Aktivera anordningen
Anordningen aktiveras på alla dörrar
genom att trycka snabbt två gånger på
knappen
på nyckeln. Aktiveringen av
anordningen signaleras av att
körriktningsvisarna blinkar tre gånger
och att lysdioden på knapp
på
instrumentpanelen blinkar. Funktionen
kan inte aktiveras om en eller flera dörrar
inte är helt stängda.
Stänga av konstantfarthållaren
Funktionen stängs automatiskt:
när man vrider nyckelns metallinsats i
förardörren till öppet läge;
genom att trycka på knappenpå
nyckeln;
Vrid tändningsnyckeln till MAR-läget.
OBSERVERA! När Safe lock-anordningen
är aktiverad kan man inte längre öppna
dörrarna från insidan. Se därför till att
ingen finns kvar i fordonet när du lämnar
det. Om batteriet i nyckeln med
fjärrkontroll är urladdat, kan funktionen
endast inaktiveras genom att sätta i
nyckeln i dörrlåset.
VARNING
1)Tryck på knappen 2 endast med nyckeln
på säkert avstånd från kroppen och särskilt
från ögonen och föremål som kan förstöras
(till exempel kläder). Lämna inte nyckeln
utan övervakning för att undvika att någon,
speciellt barn, kan handskas med den och
oavsiktligt trycka på knappen.
OBSERVERA!
1)Urladdade batterier kan vara skadliga för
miljön om de inte hanteras på rätt sätt.
Därför ska de kastas bort i särskilda
batteriholkar, enligt gällande lagstiftning,
eller återlämnas till Alfa Romeos servicenät
som tar hand om bortskaffningen.
TÄNDLÅS
2) 3)
Det går att vrida tändningsnyckeln till tre
olika lägen bild 5:
STOP: avstängd motor, startnyckeln
kan dras ur, rattlås. Vissa elektriska
anordningar (t ex. dörrarnas centrallås,
larmet osv.) kan fortsätta att fungera.
MAR: körläge. Alla elektriska
anordningar fungerar.
AVV: motorstart
Tändningsanordningen har en
säkerhetsanordning som gör att nyckeln
måste ställas på läget STOP om motorn
inte startar, innan en ny startprocedur
upprepas.
4A0J0073C
5A0J0031C
10
LÄR KÄNNA DIN BIL
Page 13 of 214

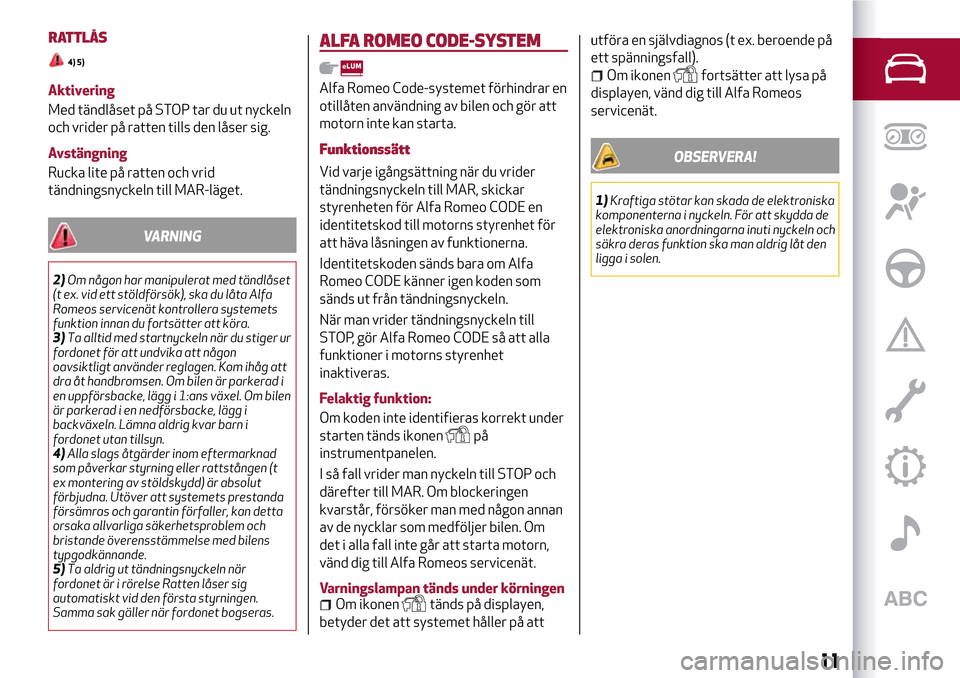

Aktivering
Med tändlåset på STOP tar du ut nyckeln
och vrider på ratten tills den låser sig.
Avstängning
Rucka lite på ratten och vrid
tändningsnyckeln till MAR-läget.
VARNING
2)Om någon har manipulerat med tändlåset
(t ex. vid ett stöldförsök), ska du låta Alfa
Romeos servicenät kontrollera systemets
funktion innan du fortsätter att köra.
3)Ta alltid med startnyckeln när du stiger ur
fordonet för att undvika att någon
oavsiktligt använder reglagen. Kom ihåg att
dra åt handbromsen. Om bilen är parkerad i
en uppförsbacke, lägg i 1:ans växel. Om bilen
är parkerad i en nedförsbacke, lägg i
backväxeln. Lämna aldrig kvar barn i
fordonet utan tillsyn.
4)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången (t
ex montering av stöldskydd) är absolut
förbjudna. Utöver att systemets prestanda
försämras och garantin förfaller, kan detta
orsaka allvarliga säkerhetsproblem och
bristande överensstämmelse med bilens
typgodkännande.
5)Ta aldrig ut tändningsnyckeln när
fordonet är i rörelse Ratten låser sig
automatiskt vid den första styrningen.
Samma sak gäller när fordonet bogseras.
ALFA ROMEO CODE-SYSTEM
Alfa Romeo Code-systemet förhindrar en
otillåten användning av bilen och gör att
motorn inte kan starta.
Funktionssätt
Vid varje igångsättning när du vrider
tändningsnyckeln till MAR, skickar
styrenheten för Alfa Romeo CODE en
identitetskod till motorns styrenhet för
att häva låsningen av funktionerna.
Identitetskoden sänds bara om Alfa
Romeo CODE känner igen koden som
sänds ut från tändningsnyckeln.
När man vrider tändningsnyckeln till
STOP, gör Alfa Romeo CODE så att alla
funktioner i motorns styrenhet
inaktiveras.
Felaktig funktion:
Om koden inte identifieras korrekt under
starten tänds ikonen
på
instrumentpanelen.
I så fall vrider man nyckeln till STOP och
därefter till MAR. Om blockeringen
kvarstår, försöker man med någon annan
av de nycklar som medföljer bilen. Om
det i alla fall inte går att starta motorn,
vänd dig till Alfa Romeos servicenät.
Varningslampan tänds under körningen
Om ikonentänds på displayen,
betyder det att systemet håller på attutföra en självdiagnos (t ex. beroende på
ett spänningsfall).
Om ikonenfortsätter att lysa på
displayen, vänd dig till Alfa Romeos
servicenät.
OBSERVERA!
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda de
elektroniska anordningarna inuti nyckeln och
säkra deras funktion ska man aldrig låt den
ligga i solen.
11
RATTLÅS
4) 5)
Page 14 of 214

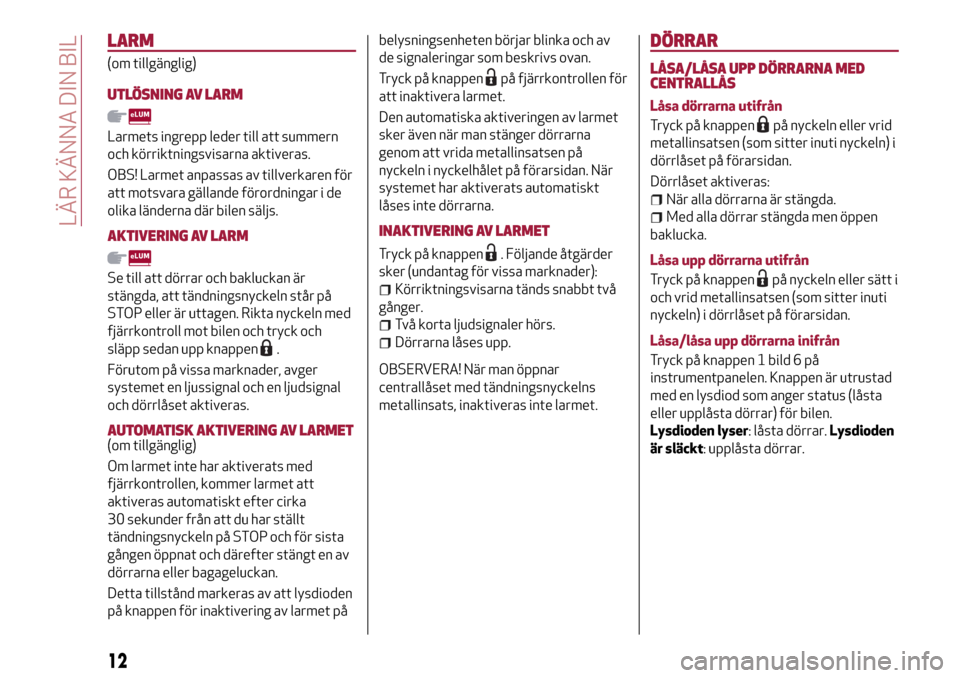

LARM
(om tillgänglig)
UTLÖSNING AV LARM
Larmets ingrepp leder till att summern
och körriktningsvisarna aktiveras.
OBS! Larmet anpassas av tillverkaren för
att motsvara gällande förordningar i de
olika länderna där bilen säljs.
AKTIVERING AV LARM
Se till att dörrar och bakluckan är
stängda, att tändningsnyckeln står på
STOP eller är uttagen. Rikta nyckeln med
fjärrkontroll mot bilen och tryck och
släpp sedan upp knappen
.
Förutom på vissa marknader, avger
systemet en ljussignal och en ljudsignal
och dörrlåset aktiveras.
AUTOMATISK AKTIVERING AV LARMET(om tillgänglig)
Om larmet inte har aktiverats med
fjärrkontrollen, kommer larmet att
aktiveras automatiskt efter cirka
30 sekunder från att du har ställt
tändningsnyckeln på STOP och för sista
gången öppnat och därefter stängt en av
dörrarna eller bagageluckan.
Detta tillstånd markeras av att lysdioden
på knappen för inaktivering av larmet påbelysningsenheten börjar blinka och av
de signaleringar som beskrivs ovan.
Tryck på knappen
på fjärrkontrollen för
att inaktivera larmet.
Den automatiska aktiveringen av larmet
sker även när man stänger dörrarna
genom att vrida metallinsatsen på
nyckeln i nyckelhålet på förarsidan. När
systemet har aktiverats automatiskt
låses inte dörrarna.
INAKTIVERING AV LARMET
Tryck på knappen. Följande åtgärder
sker (undantag för vissa marknader):
Körriktningsvisarna tänds snabbt två
gånger.
Två korta ljudsignaler hörs.
Dörrarna låses upp.
OBSERVERA! När man öppnar
centrallåset med tändningsnyckelns
metallinsats, inaktiveras inte larmet.
DÖRRAR
LÅSA/LÅSA UPP DÖRRARNA MED
CENTRALLÅS
Låsa dörrarna utifrån
Tryck på knappen
på nyckeln eller vrid
metallinsatsen (som sitter inuti nyckeln) i
dörrlåset på förarsidan.
Dörrlåset aktiveras:
När alla dörrarna är stängda.
Med alla dörrar stängda men öppen
baklucka.
Låsa upp dörrarna utifrån
Tryck på knappen
på nyckeln eller sätt i
och vrid metallinsatsen (som sitter inuti
nyckeln) i dörrlåset på förarsidan.
Låsa/låsa upp dörrarna inifrån
Tryck på knappen 1 bild 6 på
instrumentpanelen. Knappen är utrustad
med en lysdiod som anger status (låsta
eller upplåsta dörrar) för bilen.
Lysdioden lyser: låsta dörrar.Lysdioden
är släckt: upplåsta dörrar.
12
LÄR KÄNNA DIN BIL
Page 15 of 214

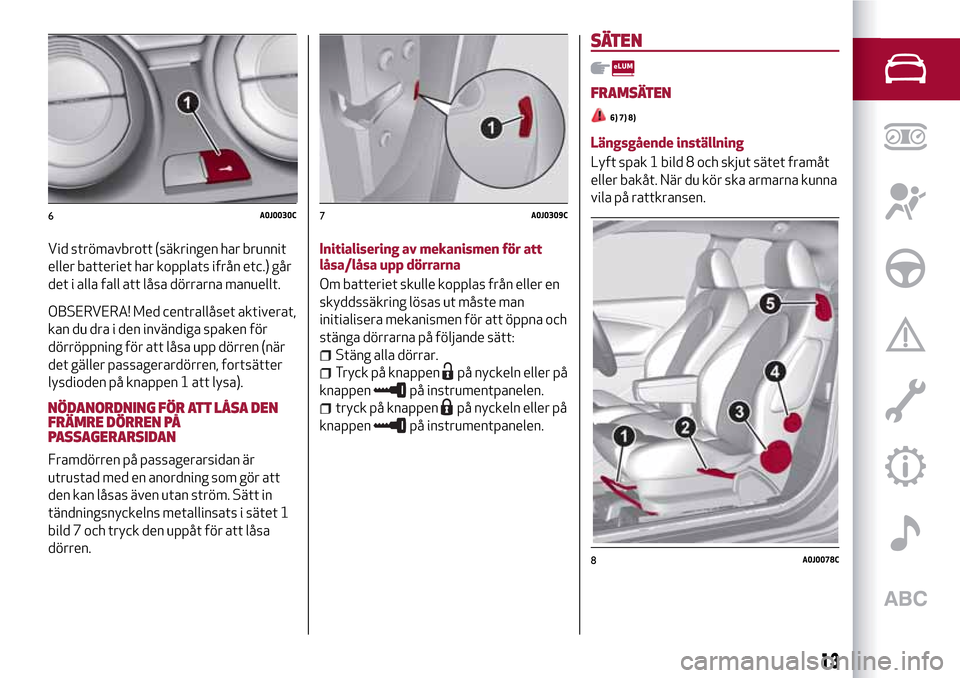

Vid strömavbrott (säkringen har brunnit
eller batteriet har kopplats ifrån etc.) går
det i alla fall att låsa dörrarna manuellt.
OBSERVERA! Med centrallåset aktiverat,
kan du dra i den invändiga spaken för
dörröppning för att låsa upp dörren (när
det gäller passagerardörren, fortsätter
lysdioden på knappen 1 att lysa).
NÖDANORDNING FÖR ATT LÅSA DEN
FRÄMRE DÖRREN PÅ
PASSAGERARSIDAN
Framdörren på passagerarsidan är
utrustad med en anordning som gör att
den kan låsas även utan ström. Sätt in
tändningsnyckelns metallinsats i sätet 1
bild 7 och tryck den uppåt för att låsa
dörren.Initialisering av mekanismen för att
låsa/låsa upp dörrarna
Om batteriet skulle kopplas från eller en
skyddssäkring lösas ut måste man
initialisera mekanismen för att öppna och
stänga dörrarna på följande sätt:
Stäng alla dörrar.
Tryck på knappenpå nyckeln eller på
knappen
på instrumentpanelen.
tryck på knappenpå nyckeln eller på
knappen
på instrumentpanelen.
SÄTEN
FRAMSÄTEN
6) 7) 8)
Längsgående inställning
Lyft spak 1 bild 8 och skjut sätet framåt
eller bakåt. När du kör ska armarna kunna
vila på rattkransen.
6A0J0030C7A0J0309C
8A0J0078C
13
Page 16 of 214

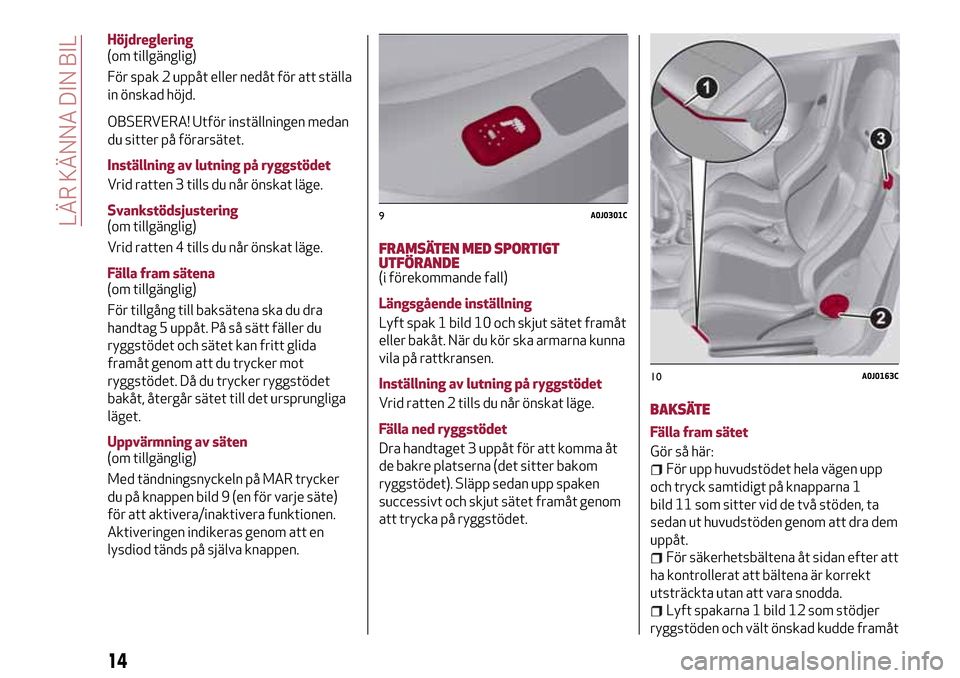

Höjdreglering
(om tillgänglig)
För spak 2 uppåt eller nedåt för att ställa
in önskad höjd.
OBSERVERA! Utför inställningen medan
du sitter på förarsätet.
Inställning av lutning på ryggstödet
Vrid ratten 3 tills du når önskat läge.
Svankstödsjustering
(om tillgänglig)
Vrid ratten 4 tills du når önskat läge.
Fälla fram sätena
(om tillgänglig)
För tillgång till baksätena ska du dra
handtag 5 uppåt. På så sätt fäller du
ryggstödet och sätet kan fritt glida
framåt genom att du trycker mot
ryggstödet. Då du trycker ryggstödet
bakåt, återgår sätet till det ursprungliga
läget.
Uppvärmning av säten
(om tillgänglig)
Med tändningsnyckeln på MAR trycker
du på knappen bild 9 (en för varje säte)
för att aktivera/inaktivera funktionen.
Aktiveringen indikeras genom att en
lysdiod tänds på själva knappen.
FRAMSÄTEN MED SPORTIGT
UTFÖRANDE
(i förekommande fall)
Längsgående inställning
Lyft spak 1 bild 10 och skjut sätet framåt
eller bakåt. När du kör ska armarna kunna
vila på rattkransen.
Inställning av lutning på ryggstödet
Vrid ratten 2 tills du når önskat läge.
Fälla ned ryggstödet
Dra handtaget 3 uppåt för att komma åt
de bakre platserna (det sitter bakom
ryggstödet). Släpp sedan upp spaken
successivt och skjut sätet framåt genom
att trycka på ryggstödet.
BAKSÄTE
Fälla fram sätet
Gör så här:
För upp huvudstödet hela vägen upp
och tryck samtidigt på knapparna 1
bild 11 som sitter vid de två stöden, ta
sedan ut huvudstöden genom att dra dem
uppåt.
För säkerhetsbältena åt sidan efter att
ha kontrollerat att bältena är korrekt
utsträckta utan att vara snodda.
Lyft spakarna 1 bild 12 som stödjer
ryggstöden och vält önskad kudde framåt
9A0J0301C
10A0J0163C
14
LÄR KÄNNA DIN BIL
Page 17 of 214

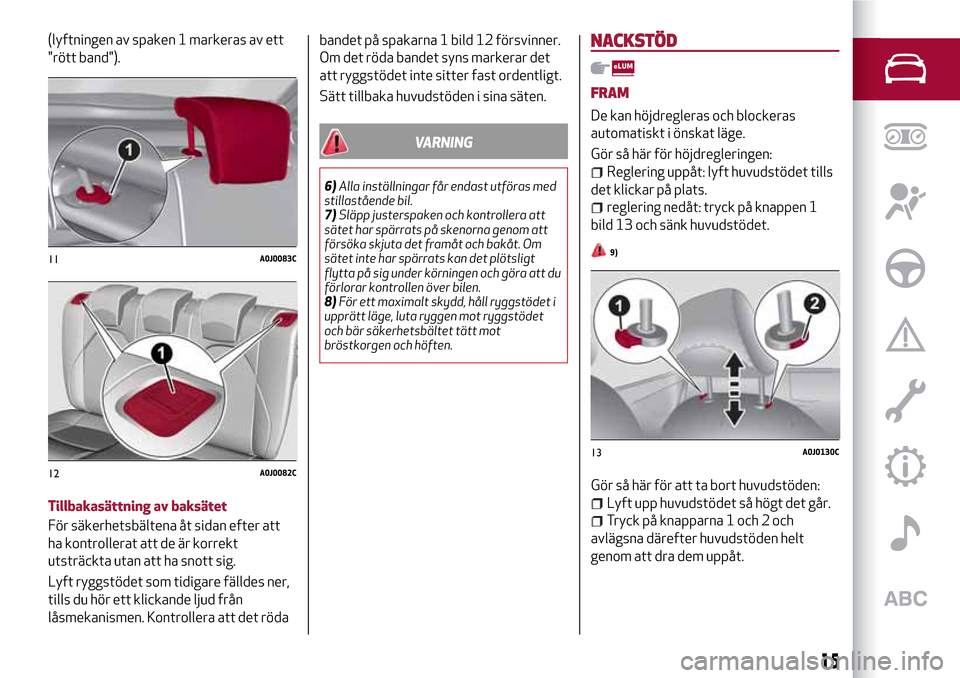

(lyftningen av spaken 1 markeras av ett
"rött band").
Tillbakasättning av baksätet
För säkerhetsbältena åt sidan efter att
ha kontrollerat att de är korrekt
utsträckta utan att ha snott sig.
Lyft ryggstödet som tidigare fälldes ner,
tills du hör ett klickande ljud från
låsmekanismen. Kontrollera att det rödabandet på spakarna 1 bild 12 försvinner.
Om det röda bandet syns markerar det
att ryggstödet inte sitter fast ordentligt.
Sätt tillbaka huvudstöden i sina säten.
VARNING
6)Alla inställningar får endast utföras med
stillastående bil.
7)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom att
försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att du
förlorar kontrollen över bilen.
8)För ett maximalt skydd, håll ryggstödet i
upprätt läge, luta ryggen mot ryggstödet
och bär säkerhetsbältet tätt mot
bröstkorgen och höften.
NACKSTÖD
FRAM
De kan höjdregleras och blockeras
automatiskt i önskat läge.
Gör så här för höjdregleringen:
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
reglering nedåt: tryck på knappen 1
bild 13 och sänk huvudstödet.
9)
Gör så här för att ta bort huvudstöden:
Lyft upp huvudstödet så högt det går.
Tryck på knapparna 1 och 2 och
avlägsna därefter huvudstöden helt
genom att dra dem uppåt.
11A0J0083C
12A0J0082C
13A0J0130C
15
Page 18 of 214

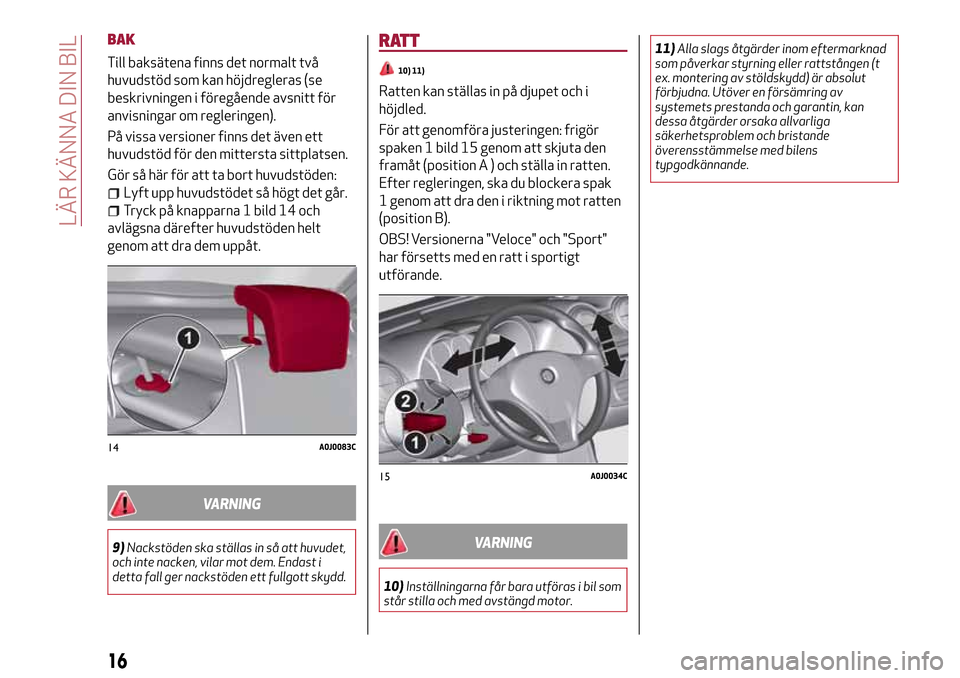

BAK
Till baksätena finns det normalt två
huvudstöd som kan höjdregleras (se
beskrivningen i föregående avsnitt för
anvisningar om regleringen).
På vissa versioner finns det även ett
huvudstöd för den mittersta sittplatsen.
Gör så här för att ta bort huvudstöden:
Lyft upp huvudstödet så högt det går.
Tryck på knapparna 1 bild 14 och
avlägsna därefter huvudstöden helt
genom att dra dem uppåt.
VARNING
9)Nackstöden ska ställas in så att huvudet,
och inte nacken, vilar mot dem. Endast i
detta fall ger nackstöden ett fullgott skydd.
RATT
10) 11)
Ratten kan ställas in på djupet och i
höjdled.
För att genomföra justeringen: frigör
spaken 1 bild 15 genom att skjuta den
framåt (position A ) och ställa in ratten.
Efter regleringen, ska du blockera spak
1 genom att dra den i riktning mot ratten
(position B).
OBS! Versionerna "Veloce" och "Sport"
har försetts med en ratt i sportigt
utförande.
VARNING
10)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.11)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången (t
ex. montering av stöldskydd) är absolut
förbjudna. Utöver en försämring av
systemets prestanda och garantin, kan
dessa åtgärder orsaka allvarliga
säkerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
14A0J0083C
15A0J0034C
16
LÄR KÄNNA DIN BIL
Page 19 of 214

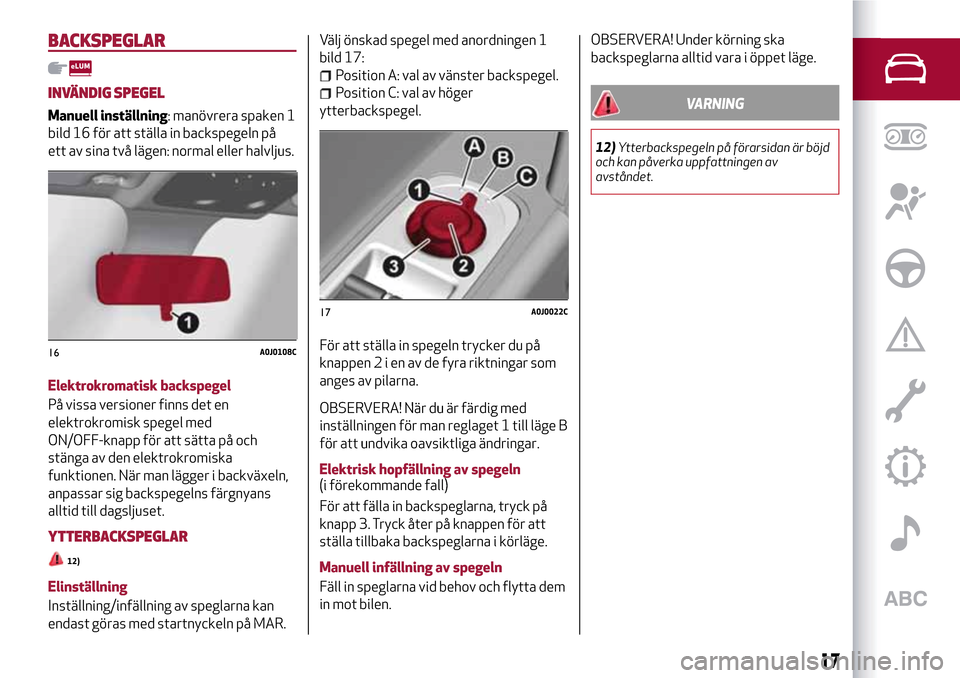

BACKSPEGLAR
INVÄNDIG SPEGEL
Manuell inställning: manövrera spaken 1
bild 16 för att ställa in backspegeln på
ett av sina två lägen: normal eller halvljus.
Elektrokromatisk backspegel
På vissa versioner finns det en
elektrokromisk spegel med
ON/OFF-knapp för att sätta på och
stänga av den elektrokromiska
funktionen. När man lägger i backväxeln,
anpassar sig backspegelns färgnyans
alltid till dagsljuset.
YTTERBACKSPEGLAR
12)
Elinställning
Inställning/infällning av speglarna kan
endast göras med startnyckeln på MAR.Välj önskad spegel med anordningen 1
bild 17:
Position A: val av vänster backspegel.
Position C: val av höger
ytterbackspegel.
För att ställa in spegeln trycker du på
knappen2ienavdefyra riktningar som
anges av pilarna.
OBSERVERA! När du är färdig med
inställningen för man reglaget 1 till läge B
för att undvika oavsiktliga ändringar.
Elektrisk hopfällning av spegeln
(i förekommande fall)
För att fälla in backspeglarna, tryck på
knapp 3. Tryck åter på knappen för att
ställa tillbaka backspeglarna i körläge.
Manuell infällning av spegeln
Fäll in speglarna vid behov och flytta dem
in mot bilen.
OBSERVERA! Under körning ska
backspeglarna alltid vara i öppet läge.
VARNING
12)Ytterbackspegeln på förarsidan är böjd
och kan påverka uppfattningen av
avståndet.
16A0J0108C
17A0J0022C
17
Page 20 of 214
UTVÄNDIGA LJUS
Den vänstra spaken bild 18 reglerar
merparten av ytterbelysningen. De kan
bara tändas med tändningsnyckeln på
MAR.
DAYTIME RUNNING LIGHTS (DRL)"Daytime Running Lights"
När tändningsnyckeln står i MAR-läget
och justerringen 1 är vriden till
-läget
tänds varselljusen. De andra lamporna
och ytterbelysningen förblir släckt.
OBSERVERA! Varselljusen är ett
alternativ till halvljuset när ljusen är
obligatoriska under dagen. Om detta inte
föreskrivs, får man dock använda
varselljusen.
OBSERVERA! Varselljusen kan aldrig
ersätta halvljusen vid körning i mörkereller i tunnlar. Användningen av
varselljusen regleras av
vägtrafikförordningen i landet man
befinner sig i. Följ gällande
bestämmelser.
PARKERINGSLJUS/HALVLJUS
Låt tändningsnyckeln stå på MAR och för
vredet 1 till position
.
Varselljusen slocknar medan positions-
och halvljusen tänds. Kontrollampan
tänds på instrumentpanelen.
PARKERINGSLJUS
Parkeringsljusen tänds endast när
tändningsnyckeln står i STOP-läget eller
är utdragen och man för justerringen
1 först till
och sedan till.
Använd parkeringsljusen för att även
sätta på nummerplåtsbelysningen och de
främre och bakre positionsljusen
(varselljusen, DRL, förblir avstängda).
Kontrollampan
tänds på
instrumentpanelen.
Genom att föra spaken för
körriktningsvisaren till höger eller
vänster går det att välja vilken sida ljusen
ska tändas på (höger eller vänster)
AUTOMATISK KONTROLL AV
LAMPORNA (AUTOLIGHT)
(skymningssensor)
(om tillgänglig)
En sensor som sitter på vindrutan,
detekterar variationer i ljusstyrkan
utanför bilen enligt ljuskänsligheten som
valts i inställningsmenyn. Ju högre
känslighet, desto mindre utomhusljus
behövs för att aktivera de utvändiga
ljusen.
Aktivering
Vrid hylsan 1 till
för att sätta på
positionsljuset och halvljuset
automatiskt och samtidigt enligt
utomhusbelysningen.
Vid automatisk släckning av andra ljus
släcks också dimstrålkastare och
dimbakljus (om de är på). Men när andra
ljus återigen tänds automatiskt måste
eventuella dimljus tändas manuellt.
Så länge sensorn är aktiverad går det att
blinka med ljusen. För att sätta på det
fasta helljuset, vrid först hylsan 1 till
och aktivera sedan helljuset.
HELLJUS
För att sätta på helljuset ska du med
hylsan 1 på
dra spaken mot ratten
förbi ändläget. Kontrollampan
tänds
på instrumentpanelen.
Om du åter drar spaken mot ratten förbi
ändlägesstoppet, stängs helljuset av
18A0J0063C
18
LÄR KÄNNA DIN BIL
